FM系列模块使用说明.

硬件产品用户手册北京和利时系统工程股份有限公司6/25/2007FM91024V 电源模块FM910 24V电源模块目录1.基本说明 (2)1.1 简介 (2)1.2 组成 (2)1.3 特点 (2)2.原理说明 (2)3.使用说明 (2)3.1状态指示灯说明 (2)3.2冗余配置说明 (2)3.3 接线说明 (2)3.4安装和固定 (2)3.5 维护 (2)4.技术指标 (2)HollySys电源模块FM91024V电源模块1.基本说明1.1 简介FM910电源模块是一种开关电源, 实现220VAC到24VDC的转换, 与专用机笼配合使用（如FM300，以下说明均以FM300为例），为现场控制站提供24VDC。

既可以独立使用，也可以冗余使用。

1.2 组成如图1-1所示，FM910为盒式插件结构。

前面板上有状态指示灯、开关按钮、面板紧固螺钉、面板把手；后面板的64针插头插在FM300内的64针插座上，实现与FM300的连接。

将开关按钮按到“ON”状态时，状态指示灯点亮（绿色），FM910加电工作。

1HollySys 11.3 特点FM910模块输出可以并联冗余使用,并具有均流特性。

FM910具有报警输出功能，采用晶体管输出方式，查询电压支持24VDC和48VDC 。

FM910采用铝制外壳，具有较好的散热性能和机械防护能力。

2.原理说明如图2-1所示，FM910实现从交流220V到直流24V的转换，输入级采用浪涌抑制保护，输出级采用过流保护。

3.使用说明3.1状态指示灯说明模块加电时，面板上的状态指示灯（ON灯）显示当前的工作状态。

指示灯亮表示24VDC 输出正常；指示灯灭或异常，表示电源输出为零或电源输出异常。

2 HollySys3.2接线端子定义FM910的接线端子位于机笼FM300的背板上，其端子定义和接线说明详见《FM300机笼单元用户手册》3.3 冗余配置说明FM910可以1：1均流冗余并联使用，共同输出24VDC为系统供电。

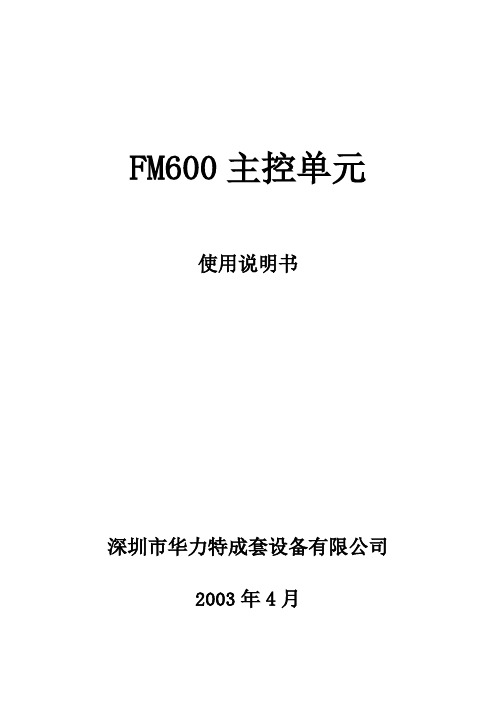

FM600主控单元使用说明书深圳市华力特成套设备有限公司2003年4月批准：审核：编制：目录1概述 (1)1.1 适用范围 (1)1.2 功能特点 (1)1.2.1装置功能 (1)1.2.2装置特点 (1)1.2.3 环境条件 (1)2技术参数 (3)2.1 额定参数 (3)2.2 技术指标 (3)2.2.1 绝缘性能 (3)2.2.2 抗电磁干扰性能 (3)2.2.3 功率消耗 (3)2.2.4 重量 (3)3工作原理 (4)3.1 主要工作原理 (4)3.2 硬件配置及性能指标 (4)3.2.1 核心功能 (5)3.2.2 本地维护口PORT9 (5)3.2.3 以太网接口ETH-1、ETH-2 (5)3.2.4 RS232接口PORT10 及PPS脉冲接口 (5)3.2.5 现场总线网络接口CAN1 、CAN2 (6)3.2.6 串行口PORT1~PORT8 (6)3.2.7 电源端子 (6)4使用说明 (7)4.1装置的应用范围 (7)4.2 装置内各种板件的跳线说明 (7)4.2.1 SEM-6233 CPU板跳线说明 (7)4.2.2 SEM-ETH以太网板跳线说明 (8)4.2.3 SEM/MSP-8八串口板跳线说明 (8)4.2.4 SEM-CSM CAN板跳线说明 (8)4.3人机对话（指示灯定义） (10)4.3.1 前面板指示灯定义 (10)4.3.2 维护方法 (11)4.4 调试说明 (12)4.4.1 通电前检查 (12)4.4.2 装置通电检查 (12)4.5 运行维护 (12)4.5.1 装置的投运 (12)4.5.2 装置的运行 (12)4.5.3其它注意事项 (12)5订货须知 (13)5.1产品型号、名称、规格、技术要求 (13)5.2订货数量 (13)5.3收货单位及收货人 (13)01/04 封面02/04 FM600 主控单元前视图03/04 FM600 主控单元后视图04/04 FM600 主控单元安装开孔和外形尺寸图1 概述1.1 适用范围FM600主控单元适用于变配电系统内通信信息汇总、处理及传送。

The FMM‑100 Series is a family of versatile, high‑quality, metal fire alarm manual stations. Single‑action ordual‑action models are available. All models come with a key lock and contain gold‑plated contacts to resist corrosion.FunctionsOperationSingle-actionWhen the bar on the front of the manual station is pulled, it latches open and is easily visible from 50 ft (15 m). Reset the activation bar by opening the manual station with the key and placing the activation bar in its normal upright position. An optional scored acrylic break rod is available. Dual-actionWith the dual‑action configuration the upper bar on the front of the manual station rotates inward allowing the activation bar to be grasped and operated by a single hand.Certifications and ApprovalsRegion CertificationUSA UL UNIU: Boxes, Non-Coded (UL38), UNIU7:Boxes, Non-Coded Certified for Canada(cULus)CSFM7150-1615: 224NYC-MEA382-94-E or 382-94-E, Vol. 3Installation/Configuration NotesCompatibility InformationCompatible with all Bosch Security Systems, Inc. Fire Alarm Control Panels.Mounting ConsiderationsThe FMM Series manual stations can be surface mounted on either the FMM‑100BB‑R Surface‑mount Back Box or the FMM‑100WPBB‑R Weatherproof Back Box. They can also be flush mounted on a standard single‑gang back box.Note When properly mounted on theFMM‑100WPBB‑R Weatherproof Back Box,these manual stations meet UL requirementsfor outdoor use.FMM‑100 Series Die‑cast Metal Fire Alarm Manual Stations▶Single or dual action▶Terminal connections▶Gold‑plated alarm contacts for corrosion resistance▶Surface or weatherproof back boxes2To comply with ADA standards, the manual station must be less than 48 in. (1.2 m) above the floor for front wheelchair access and less than 54 in. (1.3 m) above the floor for side wheelchair access.Parts Includedponent1Manual station1D102 Key (1358 key)1FMM‑100GR Acrylic Break Rod1Hardware pack1Literature packTechnical SpecificationsEnvironmental ConsiderationsRelative Humidity:90% at +100°F (+38°C) Temperature (operating):-40°F to +150°F (-40°C to +66°C) Mechanical PropertiesColor:RedDimensions (H x W x D): 4.75 in. x 3.25 in. x 1.1 in.(12 cm x 8.3 cm x 2.8 cm)Material:die‑cast metalInputsSwitch Rating: 1 A at 30 VDC or 125 VAC Ordering InformationFMM‑100SATK Single‑action ManualStation (red)Versatile, high‑quality, metal single‑action firealarm manual station with key lock andgold‑plated contactsFMM-100SATKFMM‑100SATK‑NYC Single‑action ManualStation for New York CityVersatile, high‑quality, metal single‑action firealarm m anual s tation f or N ew Y ork C ity w ith k eylock and gold‑plated contactsFMM-100SATK-NYCFMM‑100DATK Dual‑action Manual Station(red)Versatile, high‑quality, metal dual‑action firealarm manual station with key lock andgold‑plated contactsFMM-100DATKAccessoriesD102 Replacement KeyReplacement key (#1358) for the D101 lock.D102FMM‑100BB‑R Surface‑mount Back Box(red)Red cast‑metal back boxFMM-100BB-RFMM‑100WPBB‑R Weatherproof Back Box(red)Red cast‑metal weatherproof back boxFMM-100WPBB-RFMM‑100GR Scored Acrylic Break RodsScored acrylic rods (12 per package)FMM-100GRAmericas:Bosch Security Systems, Inc. 130 Perinton Parkway Fairport, New York, 14450, USA Phone: +1 800 289 0096 Fax: +1 585 223 9180***********************.com Europe, Middle East, Africa:Bosch Security Systems B.V.P.O. Box 800025600 JB Eindhoven, The NetherlandsPhone: + 31 40 2577 284Fax: +31 40 2577 330******************************Asia-Pacific:Robert Bosch (SEA) Pte Ltd, Security Systems11 Bishan Street 21Singapore 573943Phone: +65 6258 5511Fax: +65 6571 2698*****************************Represented by© Bosch Security Systems Inc. 2010 | Data subject to change without notice T2363731851 | Cur: en-US, V8, 4 Jul 2010。

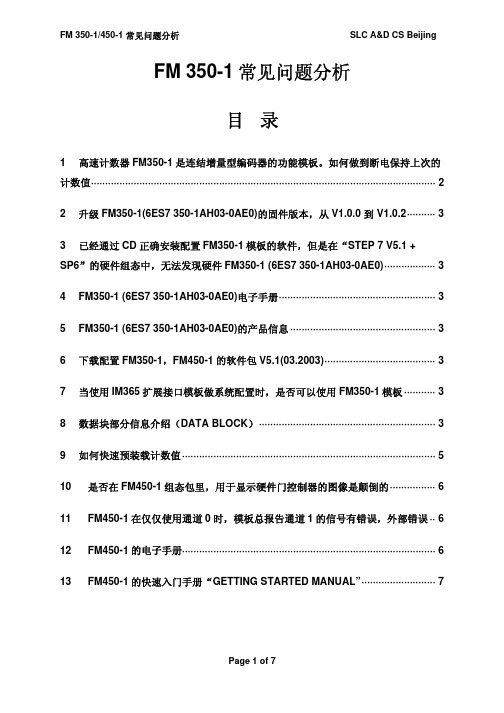

FM 350-1常见问题分析目录1高速计数器FM350-1是连结增量型编码器的功能模板。

如何做到断电保持上次的计数值 (2)2升级FM350-1(6ES7 350-1AH03-0AE0)的固件版本，从V1.0.0 到 V1.0.2 (3)3已经通过CD正确安装配置FM350-1模板的软件，但是在“STEP 7 V5.1 +SP6”的硬件组态中，无法发现硬件FM350-1 (6ES7 350-1AH03-0AE0) (3)4FM350-1 (6ES7 350-1AH03-0AE0)电子手册 (3)5FM350-1 (6ES7 350-1AH03-0AE0)的产品信息 (3)6下载配置FM350-1，FM450-1的软件包V5.1(03.2003) (3)7当使用IM365扩展接口模板做系统配置时，是否可以使用FM350-1模板 (3)8数据块部分信息介绍（DATA BLOCK） (3)9如何快速预装载计数值 (5)10是否在FM450-1组态包里，用于显示硬件门控制器的图像是颠倒的 (6)11FM450-1在仅仅使用通道0时，模板总报告通道1的信号有错误，外部错误··612FM450-1的电子手册 (6)13FM450-1的快速入门手册“GETTING STARTED MANUAL” (7)1 高速计数器FM350-1是连结增量型编码器的功能模板。

如何做到断电保持上次的计数值高速计数模板的计数当前值，都是存储在CPU的数据块DB中，不会丢失。

可以如下编程处理：i. 在每次CPU上电时候，OB100中进行初始化程序处理——传递CPU数据块DB中的当前计数值DBD34，放置到装载数值DBD14中。

调用功能块“CNT_CTL1Function”，置位操作“L_PREPAR”；ii. 在OB1中调用功能块“CNT_CTL1 Function”，使用脉冲上升沿信号触发操作“L_DIRREC”；iii. 即可以做到断电保持上次的计数值，开始正常的高速计数操作。

FM820FM系列主控制器模块1. 概述FM820是FM系列硬件的控制器模块，是系统的核心控制部件，主要工作是收集I/O模块上报的现场数据，根据组态的控制方案完成对现场设备的控制，同时负责提供数据到上层操作员站显示。

FM820控制器模块，支持两路冗余以太网和上位机进行通讯，实时上传过程数据以及诊断数据。

可以在线下装和更新工程，且不会影响现场控制。

支持单路IO-BUS总线和从站I/O模块进行通讯。

FM820控制器模块支持双冗余配置使用，冗余配置时，当一个控制器模块出问题时，原工作控制器模块会自动切换到备用控制器模块上工作，且不会对现场控制进行扰动。

FM820控制器模块兼容和利时FM系列I/O模块。

两块控制器模块和6个两两冗余的电源模块安装在8槽主控机笼FM320上，就构成了一个基本的控制器单元。

通过主控底座的背板总线，完成两个控制器模块之间的冗余连接，控制器模块通过I/O-BUS可以连接最多100个I/O模块。

控制总线拓扑结构为总线型；同时支持远程I/O机柜。

基本的控制器单元如下图1-1所示：图1-1 FM820控制器单元FM820主控模块为盒式插件结构，前面板有模块状态指示灯、掉电保护开关、复位按钮及电池仓旋钮。

后面板的96针插头实现与FM320 8槽主控机笼的连接，通讯接口、站地址、域地址、电源接口均位于FM320机笼的背板上。

2. 使用说明2.1．状态指示灯与前面板说明FM820主控制器前面板上有丰富的状态灯，现场实时显示电源、网络、通道的工作状态，为维护人员提供直观和快捷的故障提示。

表2-1 状态指示灯说明灯名称颜色状态含义RUN 绿亮正常运行灭停止运行STANDBY 黄亮主控单元为从灭主控单元为主ERROR 红亮主控故障或未完成初始化灭主控单元正常运行PROJECT 绿亮主控有工程闪工程下装或备份灭主控没有工程SYNC黄亮同步通路正常闪同步数据正常灭同步通路故障（单主控）SNET1 黄亮系统网1链接正常闪系统网1链接正常并处于数据交换灭系统网1故障SNET2 黄亮系统网2链接正常闪系统网2链接正常并处于数据交换灭系统网2故障CNET 黄亮控制网节点正常闪控制网节点正常且有数据交换灭控制网节点故障面板紧固螺钉状态指示灯掉电保护开关复位按钮可更换电池仓面板把手图2-1 FM820主控前面板图2.2．安装与固定主控单元采用“模块+机笼”组合的结构，安装在机柜中。
