和利时DCS模块使用说明

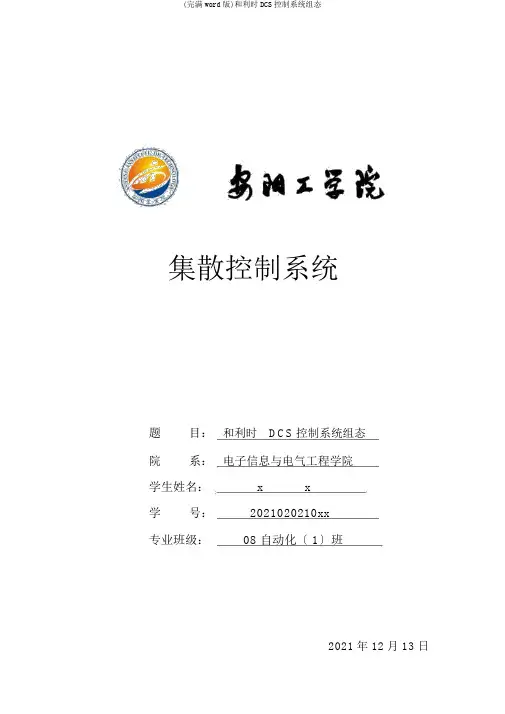

集散控制系统题目：和利时DCS控制系统组态院系：电子信息与电气工程学院学生姓名：x x学号：2021020210xx专业班级：08 自动化〔 1〕班2021年 12月 13 日一．实训目的〔1〕熟悉集散控制系统〔 DCS〕的组成。

〔2〕掌握 MACS组态软件的使用方法。

〔3〕培养灵便组态的能力。

〔4〕掌握系统组态与装置调试的技术。

二．实训内容〔1〕数据库组态。

〔2〕设备组态。

〔3〕算法组态。

〔4〕画面组态。

〔5〕系统调试。

三．实训设备和器材〔1〕 THSA-1 型生产过程自动化技术综合实训装置。

〔2〕和利时 DCS控制系统。

四．实训接线图如图 1 所示：效劳器操作员站路由器FM801FM148FM15ch1ch2ch1LV1LT1LT21图 1将过程连接电缆接到和利时DCS控制装置电缆接口。

五．实训步骤1.工程解析水箱液位串行控制系统需要一个输入测量信号，一个输出控制信号。

因此需要一个模拟量输入模块FM148A和一个模拟量输出模块FM151.采集上下水箱液位信号〔LT1 和LT2〕控制电动控制阀的开度。

如图 2 所示：LV1~~~~~~~~~~~LT1LIC1LT2LIC2~~~~~~~~~~~图 2输入 2 个： LT1上水箱LT2下水箱输出 1 个： LV1AD2.工程建立〔1〕翻开：开始→程序→ macsv组态软件→数据库总控。

〔2〕选择工程 / 新建工程，新建工程，输入工程名字zhangli 。

〔3〕点击“确定〞，在空白处选择“zhangli 〞工程。

〔4〕选择“编写 >域组号组态〞，选择组号为1，将刚创立的工程从“未分组的域〞移到“该组所包含的域〞里，点击“确定〞。

出现当前域号：0 等信息。

〔5〕选择菜单栏，编写→编写数据库，出入用户名和口令bjhc/3dlcz.进入数据库组态编写窗口。

〔6〕选择系统→数据操作，出现对话框，点击“确定〞。

〔7〕点击“ AI 模拟量输入〞，点击“全选A〞，点击“确定〞。

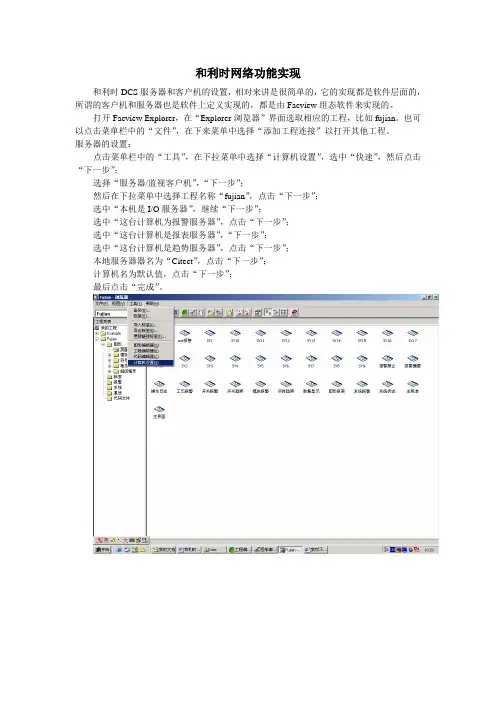

和利时网络功能实现

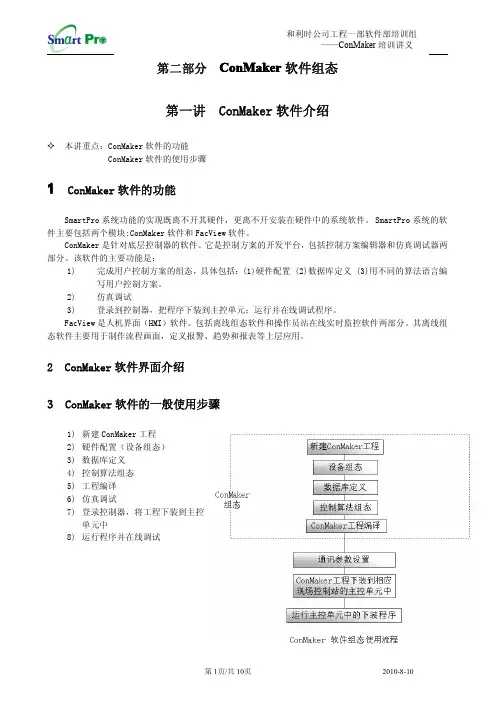

和利时DCS服务器和客户机的设置，相对来讲是很简单的，它的实现都是软件层面的，所谓的客户机和服务器也是软件上定义实现的，都是由Facview组态软件来实现的。

打开Facview Explorer，在“Explorer-浏览器”界面选取相应的工程，比如fujian。

也可以点击菜单栏中的“文件”，在下来菜单中选择“添加工程连接”以打开其他工程。

服务器的设置：
点击菜单栏中的“工具”，在下拉菜单中选择“计算机设置”，选中“快速”，然后点击“下一步”；
选择“服务器/监视客户机”，“下一步”；
然后在下拉菜单中选择工程名称“fujian”，点击“下一步”；
选中“本机是I/O服务器”，继续“下一步”；
选中“这台计算机为报警服务器”，点击“下一步”；
选中“这台计算机是报表服务器”，“下一步”；
选中“这台计算机是趋势服务器”，点击“下一步”；
本地服务器器名为“Citect”，点击“下一步”；
计算机名为默认值，点击“下一步”；
最后点击“完成”。

客户机的设置：
同样，点击菜单栏中的“工具”，在下拉菜单中选择“计算机设置”，选中“快速”，然后点击“下一步”；
选中“监视客户机”，点击“下一步”；
在下拉菜单中选择工程名称fujian，点击“下一步”；主服务器使用“默认值”，点击“下一步”；
计算机名称使用“默认值”，点击“下一步”；
最后点击“完成”。

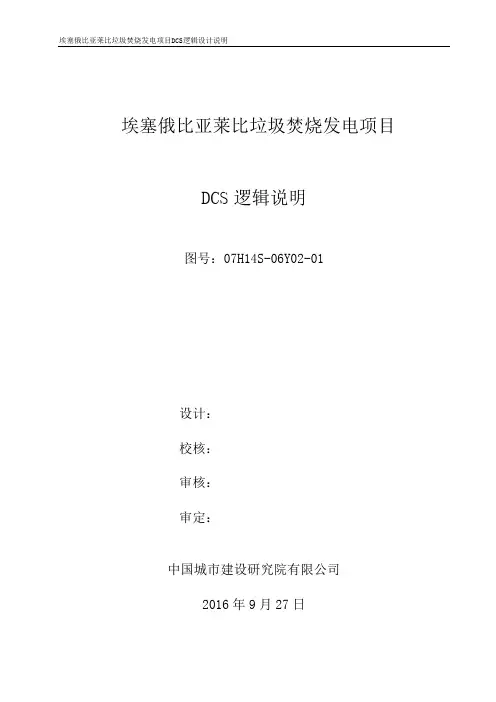

埃塞俄比亚莱比垃圾焚烧发电项目DCS逻辑设计说明埃塞俄比亚莱比垃圾焚烧发电项目DCS逻辑说明图号：07H14S-06Y02-01设计：校核：审核：审定：中国城市建设研究院有限公司2016年9月27日埃塞俄比亚莱比垃圾发电项目DCS逻辑设计说明说明1.本文件依据工艺专业提资编制。

2.文中所列各设备的控制说明，供DCS厂家编程及调试单位参考，DCS厂家及调试单位需结合现场设备实际情况设计、操作。

3.若现场设备实际要求控制逻辑及保护定值与本文有不符之处，以实际到货设备为准。

4.调试单位可根据实际情况提出合理的优化方案，但需经设计单位认可后，再予执行。

5.本文中所列各设备的联锁、保护定值，可根据调试情况调整；部分未给出的定值请调试单位根据现场情况确定。

所有定值均需经设备厂家及设计单位认可后，再予执行。

埃塞俄比亚莱比垃圾焚烧发电项目DCS逻辑设计说明1、锅炉部分 (6)1.1 #1一次风机 (6)1.2 #1高压一次风机冷却风扇 (7)1.3 #1焚烧炉二次风机 (8)1.4 #1引风机 (9)1.5 #1高压引风机#1冷却风扇 (10)1.6 #1高压引风机#2冷却风扇 (11)1.7 #1焚烧炉#1启动燃烧风机 (11)1.8 #1焚烧炉#2启动燃烧风机 (12)1.9 #1焚烧炉辅助燃烧风机 (12)1.10 #1炉冷却风机 (13)1.11 #1炉密封风机 (13)1.12 #1A刮板机1#~4#气动插板阀 (14)1.13 #1焚烧炉#1炉排下A刮板机 (14)1.14 #1B刮板机1#~4#气动插板阀 (15)1.15 #1焚烧炉#1炉排下B刮板机 (15)1.16 #2A刮板机1#~4#气动插板阀 (16)1.17 #1焚烧炉#2炉排下A刮板机 (16)1.18 #2B刮板机1#~4#气动插板阀 (17)1.19 #1焚烧炉#2炉排下B刮板机 (17)1.20 #1焚烧炉2、3烟道锅炉灰螺旋输送机A (17)1.21 #1焚烧炉2、3烟道锅炉灰螺旋输送机B (18)1.22 #1焚烧炉#1~#4电动卸灰阀 (18)1.23 #1焚烧炉水平烟道锅炉灰输送机A (19)1.24 #1焚烧炉#5~#8电动卸灰阀 (19)1.25 #1焚烧炉水平烟道锅炉灰输送机B (20)1.26 #1焚烧炉左侧出渣机 (20)1.27 #1焚烧炉右侧出渣机 (21)1.28 #1焚烧炉左侧出渣机补水电磁阀 (21)1.29 #1焚烧炉右侧出渣机补水电磁阀 (21)1.30 #1焚烧炉炉渣振动输送机A (22)1.31 #1焚烧炉炉渣振动输送机B (22)1.32 #1焚烧炉除铁器A (22)1.33 #1焚烧炉除铁器B (23)1.34 #1焚烧线液压站主油泵1 (23)1.35 #1焚烧线液压站主油泵2 (24)1.36 #1焚烧线液压站#1冷却泵 (24)1.37 #1焚烧线液压站#2冷却泵 (24)1.38 #1焚烧线集中润滑油电动加油泵 (25)1.39 锅炉给水电动阀 (25)1.40 一级减温水调节阀旁路电动阀 (25)1.41 二级减温水调节阀旁路电动阀 (26)1.42 汽包抽汽电动阀 (26)1.43 锅炉紧急放水电动阀 (27)1.44 锅炉生火排汽电动阀 (27)1.45 过热器汇汽集箱出口电动阀 (28)2、汽机部分 (28)2.1 #1汽机#1凝结泵 (28)2.2 1#凝结水泵出口电动阀 (29)2.3 #1汽机#2凝结泵 (30)2.4 2#凝结水泵出口电动阀 (31)2.5 #1汽机#1射水泵 (31)2.9 #1汽机轴封抽风机 (33)2.10 #1汽机辅助油泵 (34)2.11 #1汽机交流事故油泵 (34)2.12 #1汽机直流事故油泵 (34)2.13 #1汽机排油烟机 (35)2.14 #1汽机油箱加热器 (35)2.15 #1汽机顶轴油泵 (36)2.16 #1汽机盘车 (36)2.17 凝汽器1#冷却水进口电动阀 (37)2.18 凝汽器2#冷却水进口电动阀 (37)2.18 凝汽器1#冷却水出口电动阀 (38)2.19 凝汽器2#冷却水出口电动阀 (38)2.20 后缸喷水电磁阀 (38)2.21 真空破坏电磁阀 (39)2.22 电动主汽门 (39)2.23 汽轮机推力轴瓦温度高高停机 (40)2.24 汽轮机径向轴瓦温度高高停机 (40)2.25 发电机径向轴瓦温度高高停机 (40)2.26 发电机定子线圈温度高高停机 (41)2.26 发电机定子铁芯温度高高停机 (42)3、公用部分 (43)3.1 #1深井泵 (43)3.2 #2深井泵 (44)3.3 #3深井泵 (45)3.4 工业消防水池1进水电动阀 (45)3.5 工业消防水池2进水电动阀 (46)3.6 ＃1工业新水泵 (46)3.7 ＃2工业新水泵 (47)3.8 ＃1工业冷却水泵 (48)3.9 ＃2工业冷却水泵 (49)3.10 #1机力通风冷却塔双速风机 (49)3.11 #2机力通风冷却塔双速风机 (50)3.12 #3机力通风冷却塔双速风机 (51)3.13 ＃1、#2消防水泵 (52)3.14 ＃1、#2消防炮加压泵 (52)3.15 ＃1、#2生活变频泵 (52)3.16 #1回用水泵 (53)3.17 #2回用水泵 (53)3.18 主厂房电梯基坑#1、#2潜污泵 (53)3.19 循环水泵房污水基坑#1、#2潜污泵 (54)3.20 生活污水#1、#2提升泵 (54)3.21 1#循环水泵进水电动阀 (54)3.22 ＃1 循环水泵 (55)3.23 1#循环水泵出水电动阀 (56)3.24 2#循环水泵进水电动阀 (57)3.25 ＃2 循环水泵 (57)3.26 2#循环水泵出水电动阀 (59)3.27 3#循环水泵进水电动阀 (59)3.28 ＃3 循环水泵 (60)3.29 3#循环水泵出水电动阀 (61)3.33 #1给水泵 (64)3.34 1#给水泵出口电动阀 (65)3.35 #2给水泵 (66)3.36 2#给水泵出口电动阀 (67)3.37 #3给水泵 (68)3.38 3#给水泵出口电动阀 (69)3.39 事故给水泵 (69)3.40 事故给水泵出口电动阀 (70)3.41 #1疏水泵 (70)3.42 #2疏水泵 (71)3.43 #1渗沥液泵 (72)3.44 #2渗沥液泵 (72)3.45 #1、#2渣坑渗沥液泵 (73)3.46 #1渗沥液沟道排风机P-29 (73)3.47 #2渗沥液沟道排风机P-29 (74)3.48 #1渗沥液沟道送风机S-1 (74)3.49 #2渗沥液沟道送风机S-1 (74)3.50 #1渗沥液泵房送风机S-3 (75)3.51 #2渗沥液泵房送风机S-3 (75)3.52 #1燃油泵 (76)3.53 #2燃油泵 (76)3.54 旁路一级减温减压器进汽电动阀 (77)3.55 除氧器减温减压器进汽电动阀 (78)3.56 除氧器减温减压器蒸汽出口电动阀 (78)3.57 1#除氧器紧急放水电动阀 (78)3.58 #1冷却塔进水电动阀 (79)3.59 #2冷却塔进水电动阀 (79)3.60 #3冷却塔进水电动阀 (80)3.61 除盐水冷却装置 (80)3.62 炉水加磷酸盐装置 (80)埃塞俄比亚莱比垃圾焚烧发电项目DCS逻辑设计说明1、锅炉部分1.1 #1一次风机允许启动：(变频启动、工频启动均需附加以下启动条件)➢#1一次风机变频柜电源开关已合闸（1GFBPDYZS）➢#1高压一次风机冷却风扇已运行(1GFLQZS)➢#1引风机处于运行状态（以下任一条件满足即为处于运行状态）：（1）#1引风机变频柜运行指示（1YFBPZS）（2）#1引风机旁路工频运行(1YFGPYXTR)允许变频启动：➢无：#1一次风机变频控制柜风机故障（1GFBPPM）➢无：#1一次风机变频器变压器过热（1YFBPGR）➢无：#1一次风机变频器单元过热（1YFBPDYGR）➢#1一次风机变频控制柜远程控制（1GFBPRM）➢无：#1一次风机旁路投入运行状态（1GFGPYXTR）➢#1一次风机变频器待机（1GFBPDJ）允许工频启动：➢#1一次风机工频旁路柜远程控制（1GFBPGPRM）➢#1一次风机入口调节风门开度＜5%（FV1101ZI）➢无：#1一次风机变频器投入运行状态（1GFBPYXZS）自动启动：➢无允许停止：➢无自动停止：【以下“或”】➢一次风机前轴承振动信号 (VISA1101X)≥11mm/s➢一次风机前轴承振动信号 (VISA1101Y)≥11mm/s➢一次风机后轴承振动信号 (VISA1102X)≥11mm/s➢一次风机后轴承振动信号 (VISA1102Y)≥11mm/s➢一次风机轴承温度A (TISA1102A)≥85℃➢一次风机轴承温度B (TISA1102B)≥85℃➢一次风机电机轴承温度A (TISA1103A)≥90℃➢一次风机电机轴承温度B (TISA1103B)≥90℃➢【三取二】一次风机电机绕组温度三相(TISA1104A~C)≥135℃➢【三取二】一次风机电机绕组温度三相(TISA1104D~F)≥135℃➢#1引风机停止（“且”条件）：（1）无：#1引风机变频柜运行指示（1YFBPZS）（2）无：#1引风机旁路工频运行(1YFGPYXTR)➢#1引风机电源开关跳闸（1YFBPDYZD）➢#1锅炉MFT动作1.2 #1高压一次风机冷却风扇允许启动：➢#1高压一次风机冷却风扇DCS控制位（1GFLQRM）➢无：#1高压一次风机冷却风扇故障（1GFLQPM）自动启动：➢无允许停止：➢无➢无1.3 #1焚烧炉二次风机允许启动：➢无：#1焚烧炉二次风机变频器故障信号（11RFBPM）➢#1焚烧炉二次风机变频控制柜远程控制（11RFBRM）➢#1一次风机处于运行状态（以下任一条件满足即为处于运行状态）：（1）#1一次风机变频柜运行指示（1GFBPYXZS）（2）#1一次风机旁路工频运行(1GFGPYXTR)➢#1引风机处于运行状态（以下任一条件满足即为处于运行状态）：（1）#1引风机变频柜运行指示（1YFBPZS）（2）#1引风机旁路工频运行(1YFGPYXTR)自动启动：➢无允许停止：➢无自动停止：【以下“或”】➢二次风机前轴承振动信号 (VISA1103X)≥11mm/s➢二次风机前轴承振动信号 (VISA1103Y)≥11mm/s➢二次风机后轴承振动信号 (VISA1104X)≥11mm/s➢二次风机后轴承振动信号 (VISA1104Y)≥11mm/s➢二次风机轴承温度A (TISA1110A)≥85℃➢二次风机轴承温度B (TISA1110B)≥85℃➢二次风机电机轴承温度A (TISA1111A)≥90℃➢二次风机电机轴承温度B (TISA1111B)≥90℃➢【三取二】二次风机电机绕组温度三相（TISA1112A~C）≥135℃➢【三取二】二次风机电机绕组温度三相（TISA1112D~F）≥135℃➢#1锅炉MFT动作1.4 #1引风机允许启动：(变频启动、工频启动均需附加以下启动条件)➢#1引风机变频柜电源开关已合闸（1YFBPDYZS）➢#1高压引风机#1冷却风扇已运行(11GYFLQZS)➢#1高压引风机#2冷却风扇已运行(12GYFLQZS)允许变频启动：➢无：#1引风机变频柜风机故障（1YFBPPM）➢无：#1引风机变频柜变压器过热（1YFBPGR）➢#1引风机变频柜远程控制（1YFBPRM）➢无：#1一次风机旁路投入运行状态（1YFGPYXTR）➢#1引风机变频柜变频器待机（1YFBPDJ）允许工频启动：➢#1引风机工频旁路柜远程控制（1YFBPGPRM）➢引风机入口调节风门反馈信号＜5%（FV1103ZI）➢无：#1引风机变频器投入运行状态（1YFBPZS）自动启动：➢无允许停止：➢无自动停止：【以下“或”】➢引风机前轴承振动信号 (VISA1105X)≥9mm/s➢引风机前轴承振动信号 (VISA1105Y)≥9mm/s➢引风机后轴承振动信号 (VISA1106X)≥9mm/s➢引风机后轴承振动信号 (VISA1106Y)≥9mm/s➢引风机轴承温度A (TISA1170A)≥85℃➢引风机轴承温度B (TISA1170B)≥85℃➢引风机电机轴承温度A (TISA1171A)≥90℃➢引风机电机轴承温度B (TISA1171B)≥90℃➢【三取二】引风机电机绕组温度三相（TISA1172A~C）≥135℃➢【三取二】引风机电机绕组温度三相（TISA1172D~F）≥135℃1.5 #1高压引风机#1冷却风扇允许启动：➢#1高压引风机#1冷却风扇DCS控制位（11GYFLQRM）➢无：#1高压引风机#1冷却风扇故障（11GYFLQPM）自动启动：➢无允许停止：➢无➢无1.6 #1高压引风机#2冷却风扇允许启动：➢#1高压引风机#2冷却风扇DCS控制位（12GYFLQRM）➢无：#1高压引风机#2冷却风扇故障（12GYFLQPM）自动启动：➢无允许停止：➢无自动停止：➢无1.7 #1焚烧炉#1启动燃烧风机允许启动：➢#1焚烧炉#1启动燃烧风机DCS控制位（11QDFJRM）➢无：#1焚烧炉#1启动燃烧风机故障（11QDFJPM）自动启动：➢无允许停止：➢无自动停止：➢#1锅炉MFT动作➢#1焚烧炉#1启动燃烧器助燃风机轴承温度A TISA1115A≥85℃➢#1焚烧炉#1启动燃烧器助燃风机轴承温度B TISA1115B≥85℃1.8 #1焚烧炉#2启动燃烧风机允许启动：➢#1焚烧炉#2启动燃烧风机DCS控制位（12QDFJRM）➢无：#1焚烧炉#2启动燃烧风机故障（12QDFJPM）自动启动：➢无允许停止：➢无自动停止：➢#1锅炉MFT动作➢#1焚烧炉#2启动燃烧器助燃风机轴承温度A TISA1116A≥85℃➢#1焚烧炉#2启动燃烧器助燃风机轴承温度B TISA1116B≥85℃1.9 #1焚烧炉辅助燃烧风机允许启动：➢#1焚烧炉辅助燃烧风机DCS控制位（1GLFZFJRM）➢无：#1焚烧炉辅助燃烧风机故障（1GLFZFJPM）自动启动：➢无允许停止：➢无自动停止：➢#1锅炉MFT动作➢#1焚烧炉辅助燃烧器助燃风机轴承温度A TISA1117A≥85℃➢#1焚烧炉辅助燃烧器助燃风机轴承温度B TISA1117B≥85℃1.10 #1炉冷却风机允许启动：➢#1炉冷却风机DCS控制位（1LQFSRM）➢无：#1炉冷却风机故障（1LQFSPM）➢#1一次风机处于运行状态（以下任一条件满足即为处于运行状态）：（1）#1一次风机变频柜运行指示（1GFBPYXZS）（2）#1一次风机旁路工频运行(1GFGPYXTR)自动启动：➢无允许停止：➢无自动停止：➢#1炉MFT动作➢#1一次风机停止（“且”条件）：（1）无：#1一次风机变频柜运行指示（1GFBPYXZS）（2）无：#1一次风机旁路工频运行(1GFGPYXTR)1.11 #1炉密封风机允许启动：➢#1炉密封风机DCS控制位（1LMFRM）➢无：#1炉密封风机故障（1LMFPM）➢#1一次风机处于运行状态（以下任一条件满足即为处于运行状态）：（1）#1一次风机变频柜运行指示（1GFBPYXZS）（2）#1一次风机旁路工频运行(1GFGPYXTR)允许停止：➢无自动停止：➢#1炉MFT动作➢#1一次风机停止（“且”条件）：（1）无：#1一次风机变频柜运行指示（1GFBPYXZS）（2）无：#1一次风机旁路工频运行(1GFGPYXTR)1.12 #1A刮板机1#~4#气动插板阀允许启动(任意一个气动插板阀)：➢#1焚烧炉#1炉排下A刮板机已运行（11AGBJZS）自动启动：➢无允许停止：➢无自动停止：➢无：1焚烧炉#1炉排下A刮板机已运行（11AGBJZS）1.13 #1焚烧炉#1炉排下A刮板机允许启动：➢#1焚烧炉#1炉排下刮板机DCS控制位（11GBJRM）➢无：#1焚烧炉#1炉排下A刮板机故障（11AGBJPM2）允许停止：➢无自动停止：➢#1焚烧炉#1炉排下A刮板机堵料（11AGBJPM1）1.14 #1B刮板机1#~4#气动插板阀允许启动(任意一个气动插板阀)：➢#1焚烧炉#1炉排下B刮板机已运行（11BGBJZS）自动启动：➢无允许停止：➢无自动停止：➢无：1焚烧炉#1炉排下B刮板机已运行（11BGBJZS）1.15 #1焚烧炉#1炉排下B刮板机允许启动：➢#1焚烧炉#1炉排下刮板机DCS控制位（11GBJRM）➢无：#1焚烧炉#1炉排下B刮板机故障（11BGBJPM2）自动启动：➢无允许停止：➢无➢#1焚烧炉#1炉排下B刮板机堵料（11BGBJPM1）1.16 #2A刮板机1#~4#气动插板阀允许启动(任意一个气动插板阀)：➢#1焚烧炉#2炉排下A刮板机已运行（12AGBJZS）自动启动：➢无允许停止：➢无自动停止：➢无：#1焚烧炉#2炉排下A刮板机已运行（12AGBJZS）1.17 #1焚烧炉#2炉排下A刮板机允许启动：➢#1焚烧炉#2炉排下刮板机DCS控制位（12GBJRM）➢无：#1焚烧炉#2炉排下A刮板机故障（12AGBJPM2）自动启动：➢无允许停止：➢无自动停止：➢#1焚烧炉#2炉排下A刮板机堵料（12AGBJPM1）1.18 #2B刮板机1#~4#气动插板阀允许启动(任意一个气动插板阀)：➢#1焚烧炉#2炉排下B刮板机已运行（12BGBJZS）自动启动：➢无允许停止：➢无自动停止：➢无：1焚烧炉#2炉排下B刮板机已运行（12BGBJZS）1.19 #1焚烧炉#2炉排下B刮板机允许启动：➢#1焚烧炉#2炉排下刮板机DCS控制位（12GBJRM）➢无：#1焚烧炉#2炉排下B刮板机故障（12BGBJPM2）自动启动：➢无允许停止：➢无自动停止：➢#1焚烧炉#2炉排下B刮板机堵料（12BGBJPM1）1.20 #1焚烧炉2、3烟道锅炉灰螺旋输送机A允许启动：➢#1焚烧炉2、3烟道锅炉灰螺旋输送机ADCS控制位（1LXJARM）➢无：#1焚烧炉2、3烟道锅炉灰螺旋输送机A故障（1LXJAPM2）自动启动：➢无允许停止：➢无自动停止：➢#1焚烧炉2、3烟道锅炉灰螺旋输送机A掉链（1LXJAPM1）1.21 #1焚烧炉2、3烟道锅炉灰螺旋输送机B允许启动：➢#1焚烧炉2、3烟道锅炉灰螺旋输送机BDCS控制位（1LXJBRM）➢无：#1焚烧炉2、3烟道锅炉灰螺旋输送机B故障（1LXJBPM2）自动启动：➢无允许停止：➢无自动停止：➢#1焚烧炉2、3烟道锅炉灰螺旋输送机B掉链（1LXJBPM1）1.22 #1焚烧炉#1~#4电动卸灰阀允许启动：➢#1焚烧炉#1～#4电动卸灰阀远方控制（11～14DXHFRM）➢无：#1焚烧炉#1～#4电动卸灰阀故障（11～14DXHFPM）➢#1焚烧炉水平烟道锅炉灰输送机A已运行（1YSJAZS）自动启动：➢无允许停止：➢无自动停止：➢无：#1焚烧炉水平烟道锅炉灰输送机A已运行（1YSJAZS）1.23 #1焚烧炉水平烟道锅炉灰输送机A允许启动：➢#1焚烧炉水平烟道锅炉灰输送机ADCS控制位（1YSJARM）➢无：#1焚烧炉水平烟道锅炉灰输送机A故障（1YSJAPM2）自动启动：➢无允许停止：➢无自动停止：➢#1焚烧炉水平烟道锅炉灰输送机A掉链（1YSJAPM1）1.24 #1焚烧炉#5~#8电动卸灰阀允许启动：➢#1焚烧炉#5～#8电动卸灰阀远方控制（15～18DXHFRM）➢无：#1焚烧炉#5～#8电动卸灰阀故障（15～18DXHFPM）➢#1焚烧炉水平烟道锅炉灰输送机B已运行（1YSJBZS）自动启动：➢无允许停止：➢无自动停止：➢无：#1焚烧炉水平烟道锅炉灰输送机B已运行（1YSJBZS）1.25 #1焚烧炉水平烟道锅炉灰输送机B允许启动：➢#1焚烧炉水平烟道锅炉灰输送机BDCS控制位（1YSJBRM）➢无：#1焚烧炉水平烟道锅炉灰输送机B故障（1YSJBPM2）自动启动：➢无允许停止：➢无自动停止：➢#1焚烧炉水平烟道锅炉灰输送机B掉链（1YSJBPM1）1.26 #1焚烧炉左侧出渣机允许启动：➢ACC控制自动启动：➢ACC控制允许停止：➢ACC控制自动停止：➢ACC控制1.27 #1焚烧炉右侧出渣机允许启动：➢ACC控制自动启动：➢ACC控制允许停止：➢ACC控制自动停止：➢ACC控制1.28 #1焚烧炉左侧出渣机补水电磁阀自动启动：➢ACC控制自动停止：➢ACC控制1.29 #1焚烧炉右侧出渣机补水电磁阀自动启动：➢ACC控制自动停止：➢ACC控制1.30 #1焚烧炉炉渣振动输送机A允许启动：➢无：#1焚烧炉炉渣振动输送机A就地手动控制位（1LZSJARM）➢无：#1焚烧炉炉渣振动输送机A故障（1LZSJAPM）自动启动：➢无允许停止：➢无自动停止：➢无1.31 #1焚烧炉炉渣振动输送机B允许启动：➢无：#1焚烧炉炉渣振动输送机B就地手动控制位（1LZSJBRM）➢无：#1焚烧炉炉渣振动输送机B故障（1LZSJBPM）自动启动：➢无允许停止：➢无自动停止：无1.32 #1焚烧炉除铁器A允许启动：➢#1焚烧炉除铁器ADCS控制位（1CTQARM）➢无：#1焚烧炉除铁器A故障（1CTQAPM）自动启动：➢无允许停止：➢无自动停止：➢无1.33 #1焚烧炉除铁器B允许启动：➢#1焚烧炉除铁器BDCS控制位（1CTQBRM）➢无：#1焚烧炉除铁器B故障（1CTQBPM）自动启动：➢无允许停止：➢无自动停止：➢无1.34 #1焚烧线液压站主油泵1允许启动：➢ACC控制自动启动：➢ACC控制允许停止：➢ACC控制自动停止：➢ACC控制1.35 #1焚烧线液压站主油泵2允许启动：➢ACC控制自动启动：➢ACC控制允许停止：➢ACC控制自动停止：➢ACC控制1.36 #1焚烧线液压站#1冷却泵允许启动：➢ACC控制自动启动：➢ACC控制允许停止：➢ACC控制自动停止：➢ACC控制1.37 #1焚烧线液压站#2冷却泵允许启动：➢ACC控制自动启动：➢ACC控制允许停止：➢ACC控制自动停止：ACC控制1.38 #1焚烧线集中润滑油电动加油泵【就地控制，无DCS逻辑】1.39 锅炉给水电动阀允许打开：➢锅炉给水电动阀远程操作信号（HV1110RM）➢无：锅炉给水电动阀故障信号（HV1110ZF）自动打开：➢无允许关闭：➢无自动关闭：无1.40 一级减温水调节阀旁路电动阀允许打开：➢一级减温水调节阀旁路电动阀远程操作信号（HV1111RM）➢无：一级减温水调节阀旁路电动阀故障信号（HV1111ZF）自动打开：➢无允许关闭：➢无自动关闭：无1.41 二级减温水调节阀旁路电动阀允许打开：➢二级减温水调节阀旁路电动阀远程操作信号（HV1112RM）➢无：二级减温水调节阀旁路电动阀故障信号（HV1112ZF）自动打开：➢无允许关闭：➢无自动关闭：无1.42 汽包抽汽电动阀允许打开：➢汽包抽汽电动阀远程操作信号（HV1117RM）➢无：汽包抽汽电动阀故障信号（HV1117ZF）自动打开：➢无允许关闭：➢无自动关闭：无1.43 锅炉紧急放水电动阀允许打开：无自动打开：➢【三取二】锅炉汽包液位≥高Ⅱ值允许关闭：无自动关闭：➢【三取二】锅炉汽包液位≤75mm允许停止：➢无1.44 锅炉生火排汽电动阀允许打开：➢）自动打开：➢汇汽集箱压力≥高Ⅰ值允许关闭：➢汇汽集箱压力＜高Ⅰ值自动关闭：➢汇汽集箱压力≤6.0MPa1.45 过热器汇汽集箱出口电动阀允许打开：➢过热器汇汽集箱出口电动阀远程操作信号（HV1114RM）➢无：过热器汇汽集箱出口电动阀故障信号（HV1114）自动打开：➢无允许关闭：➢无自动关闭：➢无2、汽机部分2.1 #1汽机#1凝结泵允许启动：➢#1汽机#1凝结水泵DCS控制位（11NJBRM）➢无：#1汽机#1凝结水泵故障（11NJBPM）➢1#凝结水泵出口电动阀已全关（HV3109ZC）自动启动：【#1汽机#1凝结泵为备用泵，以下“或”】➢#1汽机#2凝结水泵已运行（12NJBZS）且凝结水泵出口总管压力＜低Ⅰ值➢无：#1汽机#2凝结水泵已运行（12NJBZS）➢【三取二】凝汽器热井水位≥高Ⅲ值允许停止：➢无自动停止：➢#1汽机#1凝结泵运行15秒后，1#凝结水泵出口电动阀已全关（HV3109ZC）2.2 1#凝结水泵出口电动阀允许打开：➢1#凝结水泵出口电动阀远程操作（HV3109RM）➢无：1#凝结水泵出口电动阀故障（HV3109ZF）自动打开：➢#1汽机#1凝结水泵已运行（11NJBZS），延时3秒允许关闭：➢无自动关闭：➢无：#1汽机#1凝结水泵已运行（11NJBZS）2.3 #1汽机#2凝结泵允许启动：➢#1汽机#2凝结水泵DCS控制位（12NJBRM）➢无：#1汽机#2凝结水泵故障（12NJBPM）➢2#凝结水泵出口电动阀已全关（HV3110ZC）自动启动：【#1汽机#2凝结泵为备用泵，以下“或”】➢#1汽机#1凝结水泵已运行（11NJBZS）且凝结水泵出口总管压力＜低Ⅰ值➢无：#1汽机#1凝结水泵已运行（11NJBZS）➢【三取二】凝汽器热井水位≥高Ⅲ值允许停止：➢无自动停止：➢#1汽机#2凝结泵运行15秒后，2#凝结水泵出口电动阀已全关（HV3110ZC）2.4 2#凝结水泵出口电动阀允许打开：➢2#凝结水泵出口电动阀远程操作（HV3110RM）➢无：2#凝结水泵出口电动阀故障（HV3110ZF）自动打开：➢#1汽机#2凝结水泵已运行（12NJBZS），延时3秒允许关闭：➢无自动关闭：无：#1汽机#2凝结水泵已运行（12NJBZS）2.5 #1汽机#1射水泵允许启动：➢#1汽机#1射水泵DCS控制位（11SEBRM）➢无：#1汽机#1射水泵故障（11SEBPM）➢1#射水泵出口电动阀已全关（HV3103ZC）自动启动：【#1汽机#1射水泵为备用泵，以下“或”】➢#1汽机#2射水泵已运行（12SEBZS）且射水泵出口总压力低＜0.2MPa ➢无：#1汽机#2射水泵已运行（12SEBZS）➢排汽压力≥高Ⅰ值➢无自动停止：➢#1汽机#1射水泵运行15秒后，1#射水泵出口电动阀已全关（HV3103ZC）2.6 1#射水泵出口电动阀允许打开：➢1#射水泵出口电动阀远程操作（HV3103RM）➢无：1#射水泵出口电动阀故障（HV3103ZF1）自动打开：➢#1汽机#1射水泵已运行（11SEBZS）延时3秒允许关闭：➢无自动关闭：➢无：#1汽机#1射水泵已运行（11SEBZS）2.7 #1汽机#2射水泵允许启动：➢#1汽机#2射水泵DCS控制位（12SEBRM）➢无：#1汽机#2射水泵故障（12SEBPM）➢2#射水泵出口电动阀已全关（HV3104ZC）➢#1汽机#1射水泵已运行（11SEBZS）且射水泵出口总压力低＜0.2MPa➢无：#1汽机#1射水泵已运行（11SEBZS）➢排汽压力≥高Ⅰ值允许停止：➢无自动停止：➢#1汽机#2射水泵运行15秒后，2#射水泵出口电动阀已全关（HV3104ZC）2.8 2#射水泵出口电动阀允许打开：➢2#射水泵出口电动阀远程操作（HV3104RM）➢无：2#射水泵出口电动阀故障（HV3104ZF1）自动打开：➢#1汽机#2射水泵已运行（12SEBZS）延时3秒允许关闭：➢无自动关闭：➢无：#1汽机#2射水泵已运行（12SEBZS）2.9 #1汽机轴封抽风机允许启动：➢#1汽机轴封抽风机DCS控制位（1QJZFFJRM）➢无：#1汽机轴封抽风机故障（1QJZFFJPM）自动启动：➢无允许停止：➢无自动停止：➢无2.10 #1汽机辅助油泵允许启动：➢#1汽机辅助油泵DCS控制位（1QJFZBRM）➢无：#1汽机辅助油泵故障（1QJFZBPM）自动启动：➢高压油管压力低≤0.65MPa允许停止：➢无自动停止：➢无2.11 #1汽机交流事故油泵允许启动：自动启动：➢润滑油总管压力低≤0.085MPa允许停止：➢无自动停止：➢无2.12 #1汽机直流事故油泵允许启动：自动启动：➢【三取二】润滑油总管压力低≤0.075MPa 允许停止：➢无自动停止：➢无2.13 #1汽机排油烟机允许启动：➢#1汽机排油烟机DCS控制位（1QJPYJRM）➢无：#1汽机排油烟机故障（1QJPYJPM）自动启动：➢无允许停止：➢无自动停止：➢无2.14 #1汽机油箱加热器允许启动：➢#1汽机油箱加热器DCS控制位（1QJJRQRM）自动启动：➢无➢无2.15 #1汽机顶轴油泵允许启动：➢#1汽机顶轴油泵DCS控制位（1QJDYBRM）➢无：#1汽机顶轴油泵故障（1QJDYBPM）自动启动：➢无允许停止：➢无自动停止：➢无2.16 #1汽机盘车允许启动：➢#1汽机盘车允许启动信号（1QJPCZS1）➢#1汽机盘车DCS控制位（1QJPCRM）➢无：#1汽机盘车故障信号（1QJPCPM）➢【就地控制柜控制，非DCS逻辑】润滑油总管压力≥0.05MPa ➢【就地控制柜控制，非DCS逻辑】1#顶轴泵出口压≥0.8MPa ➢【就地控制柜控制，非DCS逻辑】2#顶轴泵出口压≥0.8MPa 自动启动：➢无➢无2.17 凝汽器1#冷却水进口电动阀允许打开：➢凝汽器1#冷却水进口电动阀远程操作（HV3105RM）➢无：凝汽器1#冷却水进口电动阀故障（HV3105ZF）自动打开：➢无允许关闭：➢无自动关闭：➢无2.18 凝汽器2#冷却水进口电动阀允许打开：➢凝汽器1#冷却水进口电动阀远程操作（HV3106RM）➢无：凝汽器1#冷却水进口电动阀故障（HV3106ZF）自动打开：➢无允许关闭：➢无自动关闭：➢无2.18 凝汽器1#冷却水出口电动阀允许打开：➢凝汽器1#冷却水出口电动阀远程操作（HV3107RM）➢无：凝汽器1#冷却水出口电动阀故障（HV3107ZF）自动打开：➢无允许关闭：➢无自动关闭：➢无2.19 凝汽器2#冷却水出口电动阀允许打开：➢凝汽器1#冷却水出口电动阀远程操作（HV3108RM）➢无：凝汽器1#冷却水出口电动阀故障（HV3108ZF）自动打开：➢无允许关闭：➢无自动关闭：➢无2.20 后缸喷水电磁阀➢无自动打开：➢排汽温度≥85℃允许关闭：➢无自动关闭：➢排汽温度≤75℃2.21 真空破坏电磁阀允许打开：➢无自动打开：➢无允许关闭：➢无自动关闭：➢无2.22 电动主汽门允许打开：➢电动主汽门远程操作（HV3101RM）➢无：电动主汽门故障（HV3101ZF）自动打开：➢无允许关闭：➢无自动关闭：2.23 汽轮机推力轴瓦温度高高停机DCS逻辑【以下“或”】➢汽轮机负推力轴承温度1（TIA3301）≥105℃➢汽轮机负推力轴承温度2（TIA3302）≥105℃➢汽轮机正推力轴承温度1（TIA3303）≥105℃➢汽轮机正推力轴承温度2（TIA3304）≥105℃DCS输出：➢DCS输出汽轮机推力轴瓦温度高高停机指令ETS3602 2.24 汽轮机径向轴瓦温度高高停机DCS逻辑【以下“或”】➢汽机前径向轴承温度（TIA3305）≥105℃➢汽机后径向轴承温度（TIA3306）≥105℃DCS输出：➢DCS输出汽轮机径向轴瓦温度高高停机指令ETS3603 2.25 发电机径向轴瓦温度高高停机DCS逻辑【以下“或”】➢发电机汽端轴承温度1（TIA3161）≥高Ⅱ值➢发电机汽端轴承温度2（TIA3162）≥高Ⅱ值➢发电机励端轴承温度1（TIA3163）≥高Ⅱ值➢发电机励端轴承温度2（TIA3164）≥高Ⅱ值DCS输出：➢DCS输出发电机径向轴瓦温度高高停机指令ETS3604 2.26 发电机定子线圈温度高高停机DCS逻辑【以下“或”】➢发电机49槽中线圈温度1（W相）≥高Ⅱ值➢发电机49槽中线圈温度2（W相）≥高Ⅱ值➢发电机39槽中线圈温度1（U相）≥高Ⅱ值➢发电机39槽中线圈温度2（U相）≥高Ⅱ值➢发电机29槽中线圈温度1（V相）≥高Ⅱ值➢发电机29槽中线圈温度2（V相）≥高Ⅱ值➢发电机19槽中线圈温度1（W相）≥高Ⅱ值➢发电机19槽中线圈温度2（W相）≥高Ⅱ值➢发电机9槽中线圈温度1（U相）≥高Ⅱ值➢发电机9槽中线圈温度2（U相）≥高Ⅱ值➢发电机59槽中线圈温度1（V相）≥高Ⅱ值➢发电机59槽中线圈温度2（V相）≥高Ⅱ值DCS输出：DCS输出发电机定子线圈温度高高停机指令ETS3605 2.26 发电机定子铁芯温度高高停机DCS逻辑【以下“或”】➢发电机第24档铁心温度1≥高Ⅱ值➢发电机第24档铁心温度2≥高Ⅱ值➢发电机第24档铁心温度3≥高Ⅱ值➢发电机第24档铁心温度4≥高Ⅱ值➢发电机第31档铁心温度1≥高Ⅱ值➢发电机第31档铁心温度2≥高Ⅱ值➢发电机第31档铁心温度3≥高Ⅱ值➢发电机第31档铁心温度4≥高Ⅱ值➢发电机第41档铁心温度1≥高Ⅱ值➢发电机第41档铁心温度2≥高Ⅱ值➢发电机第41档铁心温度3≥高Ⅱ值➢发电机第41档铁心温度4≥高Ⅱ值DCS输出：DCS输出发电机定子铁芯温度高高停机指令ETS3606 3、公用部分3.1 #1深井泵允许启动：➢#1深井泵DCS控制位（1SJBRM）➢无：#1深井泵故障（1SJBPM）自动启动：【以下“或”】➢工业消防水池1液位≤1800mm ➢工业消防水池2液位≤1800mm 允许停止：➢无自动停止：【以下“或”】➢工业消防水池1液位≥2500mm ➢工业消防水池2液位≥2500mm3.2 #2深井泵允许启动：➢#2深井泵DCS控制位（2SJBRM）➢无：#2深井泵故障（2SJBPM）自动启动：【以下“或”】➢工业消防水池1液位≤1800mm ➢工业消防水池2液位≤1800mm 允许停止：➢无自动停止：【以下“或”】➢工业消防水池1液位≥2500mm ➢工业消防水池2液位≥2500mm3.3 #3深井泵允许启动：➢#3深井泵DCS控制位（3SJBRM）➢无：#3深井泵故障（3SJBPM）自动启动：【以下“或”】➢工业消防水池1液位≤1800mm➢工业消防水池2液位≤1800mm允许停止：➢无自动停止：【以下“或”】➢工业消防水池1液位≥2500mm➢工业消防水池2液位≥2500mm3.4 工业消防水池1进水电动阀允许打开：➢工业消防水池1进水电动阀远程操作（HV0301RM）➢无：工业消防水池1进水电动阀故障（HV0301ZF）自动打开：【以下“或”】。

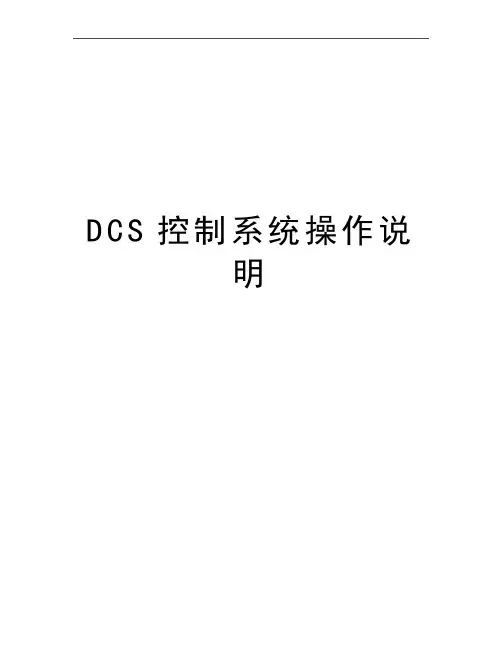

D C S控制系统操作说明DCS控制系统操作说明一、DCS控制系统电源开关顺序1、先开UPS电源开机：按住ON 按键6秒，UPS自动启动关机：按住OFF 按键6秒，UPS自动关闭2、DCS控制柜开关顺序开机：先从背面开始，背面开机顺序：K（总开关）→K1（机柜风扇）→K2（DCS机柜照明）→K3（交换机A HUB01）→K4（PS1电源组件）→K5（PS2电源组件）→K6（PS3 24V电源组件）→K7（外配供电24V电源）；然后是正面，正面开机顺序：开关从上到下依次开启（位置放在I处）。

关机：先从正面，关机顺序：开关从下到上依次关闭（位置放在O处）；然后是背面，背面关机顺序：K7→K6→K5→K4→K3→K2→K1→K备注：机柜风扇不需要开时，可以将开关K1不送电。

3、操作台后电源插座按下按钮灯亮，插座通电；按钮抬起灯灭，断电。

4、按一下显示器电源开关，灯亮显示器开；灯灭，显示器关。

5、按下主机电源按钮，灯亮主机开始启动，进入操作系统。

二、大王工程DCS控制系统操作界面进入顺序鼠标左键双击桌面上的图标SunyTech8.0进入工程管理器操作界面鼠标左键单击人机界面，人机界面字体背景色变蓝，鼠标左键单击打开运行系统（带有人的图像的黄色三角图标）则进入画面运行系统。

在用户登录菜单中选择身份a.工程师密码：456b.操作员密码：123以这两个身份都可以进入大王DCS系统，但以操作员身份进入系统后不能执行退出系统命令。

如果以操作员身份进入，再想退出画面运行系统，可回到登陆画面执行用户管理，重新选择工程师身份进入，这样就可以执行退出系统命令，回到工程管理器画面。

进入系统：点击流程画面即可进入系统的各个画面对系统设备进行操作。

首先进入的是罐区流程图画面每个画面底部都有7个操作按钮，可以分别进入登陆画面、罐区流程、一塔流程、二塔流程、报警、万能报表、数据汇总的画面。

在罐区流程图中可以监控各个罐的液位、装车流量、3台装车鹤管连锁切断阀的控制。

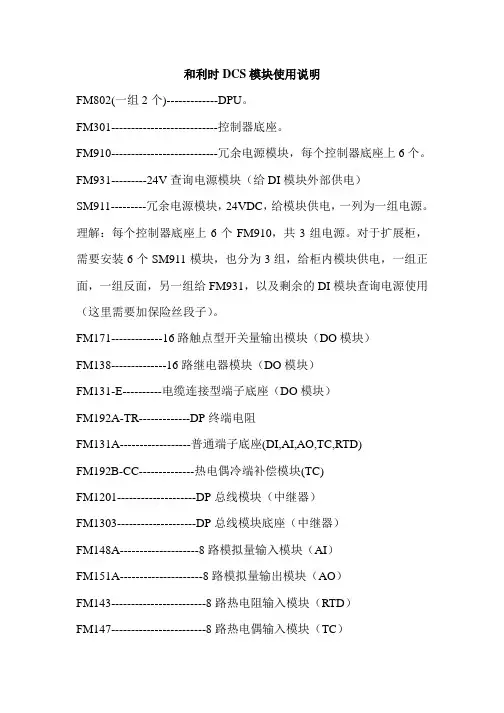

和利时DCS模块使用说明FM802(一组2个)-------------DPU。

FM301---------------------------控制器底座。

FM910---------------------------冗余电源模块，每个控制器底座上6个。

FM931---------24V查询电源模块（给DI模块外部供电）SM911---------冗余电源模块，24VDC，给模块供电，一列为一组电源。

理解：每个控制器底座上6个FM910，共3组电源。

对于扩展柜，需要安装6个SM911模块，也分为3组，给柜内模块供电，一组正面，一组反面，另一组给FM931，以及剩余的DI模块查询电源使用（这里需要加保险丝段子）。

FM171-------------16路触点型开关量输出模块（DO模块）FM138--------------16路继电器模块（DO模块）FM131-E----------电缆连接型端子底座（DO模块）FM192A-TR-------------DP终端电阻FM131A------------------普通端子底座(DI,AI,AO,TC,RTD)FM192B-CC--------------热电偶冷端补偿模块(TC)FM1201--------------------DP总线模块（中继器）FM1303--------------------DP总线模块底座（中继器）FM148A--------------------8路模拟量输入模块（AI）FM151A---------------------8路模拟量输出模块（AO）FM143------------------------8路热电阻输入模块（RTD）FM147------------------------8路热电偶输入模块（TC）FM161D--------------------16路开关量输入模块（DI）具体接线说明：FM148A/FM131A-----------8通道模拟量输入模块(AI)每个通道占用4个端子，合计4×8=32个端子。

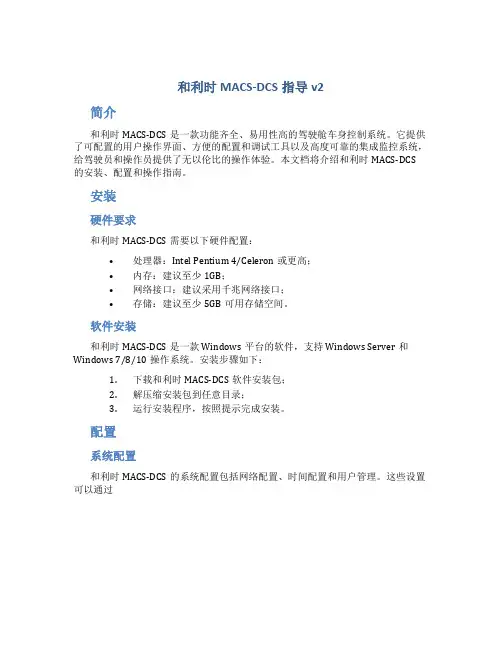

和利时MACS-DCS指导v2
简介
和利时MACS-DCS是一款功能齐全、易用性高的驾驶舱车身控制系统。

它提供了可配置的用户操作界面、方便的配置和调试工具以及高度可靠的集成监控系统，给驾驶员和操作员提供了无以伦比的操作体验。

本文档将介绍和利时MACS-DCS
的安装、配置和操作指南。

安装
硬件要求
和利时MACS-DCS需要以下硬件配置：
•处理器：Intel Pentium 4/Celeron或更高；
•内存：建议至少1GB；
•网络接口：建议采用千兆网络接口；
•存储：建议至少5GB可用存储空间。

软件安装
和利时MACS-DCS是一款Windows平台的软件，支持Windows Server和Windows 7/8/10操作系统。

安装步骤如下：
1.下载和利时MACS-DCS软件安装包；
2.解压缩安装包到任意目录；
3.运行安装程序，按照提示完成安装。

配置
系统配置
和利时MACS-DCS的系统配置包括网络配置、时间配置和用户管理。

这些设置可以通过。

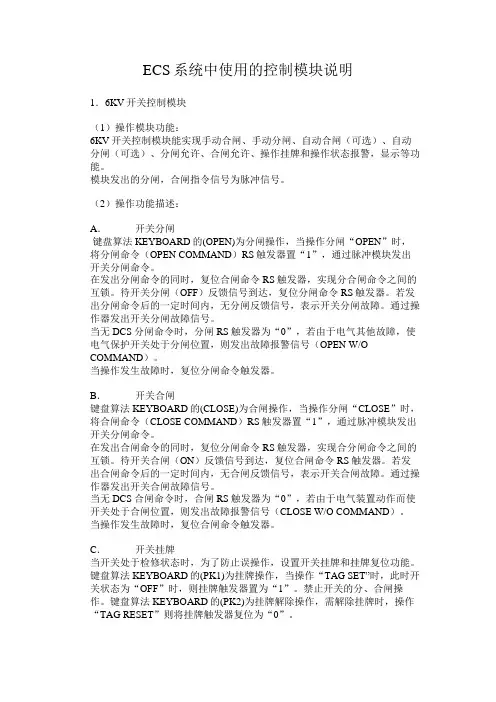

ECS系统中使用的控制模块说明1．6KV开关控制模块（1）操作模块功能：6KV开关控制模块能实现手动合闸、手动分闸、自动合闸（可选）、自动分闸（可选）、分闸允许、合闸允许、操作挂牌和操作状态报警，显示等功能。

模块发出的分闸，合闸指令信号为脉冲信号。

（2）操作功能描述：A．开关分闸键盘算法 KEYBOARD的(OPEN)为分闸操作，当操作分闸“OPEN”时，将分闸命令（OPEN COMMAND）RS触发器置“1”，通过脉冲模块发出开关分闸命令。

在发出分闸命令的同时，复位合闸命令RS触发器，实现分合闸命令之间的互锁。

待开关分闸（OFF）反馈信号到达，复位分闸命令RS触发器。

若发出分闸命令后的一定时间内，无分闸反馈信号，表示开关分闸故障。

通过操作器发出开关分闸故障信号。

当无DCS分闸命令时，分闸RS触发器为“0”，若由于电气其他故障，使电气保护开关处于分闸位置，则发出故障报警信号（OPEN W/O COMMAND）。

当操作发生故障时，复位分闸命令触发器。

B．开关合闸键盘算法 KEYBOARD的(CLOSE)为合闸操作，当操作分闸“CLOSE”时，将合闸命令（CLOSE COMMAND）RS触发器置“1”，通过脉冲模块发出开关分闸命令。

在发出合闸命令的同时，复位分闸命令RS触发器，实现合分闸命令之间的互锁。

待开关合闸（ON）反馈信号到达，复位合闸命令RS触发器。

若发出合闸命令后的一定时间内，无合闸反馈信号，表示开关合闸故障。

通过操作器发出开关合闸故障信号。

当无DCS合闸命令时，合闸RS触发器为“0”，若由于电气装置动作而使开关处于合闸位置，则发出故障报警信号（CLOSE W/O COMMAND）。

当操作发生故障时，复位合闸命令触发器。

C．开关挂牌当开关处于检修状态时，为了防止误操作，设置开关挂牌和挂牌复位功能。

键盘算法 KEYBOARD的(PK1)为挂牌操作，当操作“TAG SET”时，此时开关状态为“OFF”时，则挂牌触发器置为“1”。

DCS系统概述一、过程控制系统的发展历程早期的控制系统往往是一台二次仪表控制一个回路，各回路的仪表相互之间没有关联关系，单个回路的仪表损坏之后并不影响其他回路仪表的正常运行。

第一代过程控制系统（PCS，Pneumatic Control System）是基于气信号的气动仪表控制系统；第二代过程控制系统（ACS，Analogous Control System）是基于模拟电流信号的电动模拟单元组合式仪表控制系统；20世纪80年代，微处理机的出现和应用，从而产生了分布式控制系统，即第三代过程控制系统（DCS，Distributed Control System）；20世纪90年代，现场总线技术的出现产生了新的一代过程控制系统，即现场总线控制系统FCS(Fieldbus Control System) 。

DCS即集散型控制系统，又称分布式控制系统（Distributed Control System）。

它是指利用计算机技术将所有的二次显示仪表集中在电脑上显示，同时所有的一次表及调节阀等仍然分散安装在生产现场，DCS系统的核心是布置在机柜室的现场控制站，一旦控制站出现出现故障，将会导致灾难性的后果，为了避免这种情况的发生，各DCS生产厂家采用在线冗余（如同机泵的备用泵一样，一台坏了，另一台自动运行，而且是无扰动的切换。

在这种切换方式下，我们人根本感觉不到任何变化发生）的技术来解决这一问题。

DCS系统的主要基础是4C技术，即计算机－Computer、控制－Control、通信－Communication和CRT显示技术。

DCS系统通过某种通信网络（如以太网、总线等）将分布在工业现场的现场控制站和操作室（控制中心）的操作员站及工程师站等连接起来，以完成对现场生产设备的分散控制和集中操作管理（工程师站与操作站一样都是普通的计算机，只是因为其内部装有组态软件而已，大多数情况下工程师站也能作为操作站使用）。

下图以一个水位信号调节的例子简单地说明DCS系统在实际生产中的应用过程：被控对象(过程)：工艺生产设备(如反应釜，换热器，汽包、水箱等)，从传感器(测量变送单元)到执行器之间。

254附录 : HollySys 标准功能模块说明本附录以表格的形式具体描述了系统提供的标准功能模块的图示、各项参数的定义和取值范围以及模块的功能说明。

为清楚起见，先对描述中要用到的公共符号作出规定，在以后的说明中将不再赘述。

K ：K 在离散化公式中表示采样序号，K=0，1，2，...； S ：S 是拉普拉斯算子；TS ：TS 是运算周期，单位为秒。

其值为实际工程组态中所设定的程序执行调度周期；1．控制运算名称流量积算(积算)所属库MacsCtrol.lib算 法 块 表 示名称(项名) 说明I1模拟量输入，浮点型 RS 复位信号，布尔量 AV 积算结果，输出端，浮点型 输入 输出端 说明SS选择结果，输出端，布尔量 积算初值(IV) 浮点型积算总量(MS) 长浮点型, 初值为64为浮点数， 1.79769313486232E308 参数项 定义仪表因子(MC)长浮点型255名称流量积算(积算)所属库MacsCtrol.lib功 能 说 明用于对模拟量输入信号，每个运算周期进行累计。

当复位信号RS 无效时{AV(K)=AV(K-1)+ I1(K)*MC ；其中AV(0)=IV ； 如果AV(K)<MS ，则 SS=0； 否则{ SS=1AV(K)=AV(K)-MS ； } }当RS 从0变到1时{上一次的输出结果值LR = AV(K)；AV(K)=IV ；SS=0； }其中：MC 与处理周期和时间单位有关。

名称偏差报警所属库MacsCtrol.lib算 法 块 表 示名称（项名） 说明I1输入端1，浮点型 I2 输入端2，浮点型HL 输入端，正偏差限，浮点型；HL ≥0 LL 输入端，负偏差限，浮点型；LL ≥0 输入输出端 说明DV输出端，报警输出，布尔量256功 能 说 明如果 I1(K)-I2(K)>=HL 或者I1(K)-I2(K)<=-LL ， {DV(K)=1；报警状态位AM=1； } 否则{DV(K)=0；报警状态位AM=0；}名称 速率报警所属库MacsCtrol.lib算 法 块 表 示名称(项名) 说明IN 输入端，浮点型 输入 输出端 说明 DV 输出端，布尔量 速率上限(HL) 浮点型；HL ≥0 持续周期数(LC)无符号长整形1≤LC ≤10参 数 项 定 义超速周期数(AP)无符号长整数 1≤AP ≤65535功 能 说 明如果输入信号的变化速率超过限制值，则置报警；超速时间限到时，如果无超速发生，则清报警。

DCS系统概述一、过程控制系统的发展历程早期的控制系统往往是一台二次仪表控制一个回路，各回路的仪表相互之间没有关联关系，单个回路的仪表损坏之后并不影响其他回路仪表的正常运行。

第一代过程控制系统（PCS，Pneumatic Control System）是基于气信号的气动仪表控制系统；第二代过程控制系统（ACS，Analogous Control System）是基于模拟电流信号的电动模拟单元组合式仪表控制系统；20世纪80年代，微处理机的出现和应用，从而产生了分布式控制系统，即第三代过程控制系统（DCS，Distributed Control System）；20世纪90年代，现场总线技术的出现产生了新的一代过程控制系统，即现场总线控制系统FCS(Fieldbus Control System) 。

DCS即集散型控制系统，又称分布式控制系统（Distributed Control System）。

它是指利用计算机技术将所有的二次显示仪表集中在电脑上显示，同时所有的一次表及调节阀等仍然分散安装在生产现场，DCS系统的核心是布置在机柜室的现场控制站，一旦控制站出现出现故障，将会导致灾难性的后果，为了避免这种情况的发生，各DCS 生产厂家采用在线冗余（如同机泵的备用泵一样，一台坏了，另一台自动运行，而且是无扰动的切换。

在这种切换方式下，我们人根本感觉不到任何变化发生）的技术来解决这一问题。

DCS系统的主要基础是4C技术，即计算机－Computer、控制－Control、通信－Communication和CRT显示技术。

DCS系统通过某种通信网络（如以太网、总线等）将分布在工业现场的现场控制站和操作室（控制中心）的操作员站及工程师站等连接起来，以完成对现场生产设备的分散控制和集中操作管理（工程师站与操作站一样都是普通的计算机，只是因为其内部装有组态软件而已，大多数情况下工程师站也能作为操作站使用）。

下图以一个水位信号调节的例子简单地说明DCS系统在实际生产中的应用过程：被控对象(过程)：工艺生产设备(如反应釜，换热器，汽包、水箱等)，从传感器(测量变送单元)到执行器之间。

和利时dcs二位阀门控制功能块的联锁信号
摘要：
1.引言
2.和利时DCS 系统简介
3.二位阀门控制功能块的作用
4.联锁信号的原理
5.联锁信号的应用案例
6.总结
正文：
和利时DCS 二位阀门控制功能块的联锁信号在工业自动化控制领域具有重要作用。

首先，我们需要了解和利时DCS 系统的基本情况。

和利时DCS 系统是一种分布式控制系统，广泛应用于工业生产过程的监控与控制。

接下来，我们将详细介绍二位阀门控制功能块的作用。

二位阀门控制功能块主要负责对现场设备的二位阀门进行控制。

它接收来自上级模块的信号，根据信号的性质对阀门进行开启或关闭操作。

这种操作可以实现对流体、气体等介质的控制，从而满足生产过程中对介质流量、压力等参数的调节需求。

那么，联锁信号是如何工作的呢？联锁信号是一种保证生产过程安全的措施。

当生产过程中出现异常情况时，联锁信号会自动触发，对相关设备进行保护性操作，如关闭阀门、停止电机等，以防止事故发生。

在实际应用中，联锁信号可以有效防止设备过载、短路等异常情况导致的
设备损坏和生产事故。

例如，在石油、化工等行业的生产过程中，通过和利时DCS 二位阀门控制功能块的联锁信号，可以确保设备在出现异常情况时及时采取保护措施，降低生产风险。

总之，和利时DCS 二位阀门控制功能块的联锁信号在工业自动化控制领域具有重要意义。
