模块使用说明

CC1101模块手册尊敬的客户：您好，感谢您选用本公司的无线模块，为了更快更好的使用此产品，请您仔细阅读本使用说明。

无线传输距离受空间环境，输出速率，天线等因素影响，本公司标注的距离为基于本公司的测试硬件的开阔地测试距离，仅供参考。

请及时联系本公司的技术支持！一：模块简介XJ-CC1101模块是采用美国TI 公司的CC1101 无线收发IC 设计的一款高性能433M 无线收发模块，采用GFSK 调制，工作在433.05‐434.79M的国际通用ISM 频段，最高调制速率可达500KBPS。

基于SPI 接口方式，最少只需5 个IO 口即可，很方便于各种MCU连接。

模块大小40*19mm，2.0mm 间距的双排插针接口，使用外置弹簧天线设计，开阔地100K速率下，收发10 个字节的数据量测试距离最远约300 米左右。

1.1模块尺寸：管脚次序管脚定义功能描述1 3.3V电源输入（方形焊盘）2 SI SPI 输入3 SCK SPI 时钟4 SO SPI 输出5 GDO2通用数据输出26 GND SPI 数据7 GDO0通用数据输出08 CSN SPI 使能二：模块功能2.1 特性z 工作频率433M 符合国际通用ISM 法规, 430-464M 宽频工作，满足多点通信和跳频通信需要z 最大发射功率10dBm,z 支持2FS, GFS 和MSK调制方式z 内置硬件CRC 校验和点对多点通讯地址控制z 快速启动时间，从休眠到RX 或TX状态240uSz 收发独立的64 字节FIFOz 高灵敏度‐**************z 低功耗休眠电流0.4Uaz 支持载波侦听z 模块所有的IO口均加隔离电阻保护，静电防护和抗干扰能力更好2.2 应用范围控制处理、无线数据连接、遥测、小型无线网络；车辆监控、防盗；机器人控制，飞思卡尔智能车控制 智能家庭、家居应用和无线传感、安全系统；智能玩具 无线抄表、门禁系统、小区传呼；工业数据采集系统、生物信号采集、水文气象监控游戏无线控制器无线传感器无线语音工作范围Parameters Min Max Unit Supply V oltage 1.9 3.6V Temperature ambient‐2060℃三：使用注意事项3.1 静电无线模块为静电敏感器件，使用时请注意静电防护，特别是在干燥的冬季尽量不用收去触摸模块上的器件，以免造成不必要的损坏。

模块使用说明

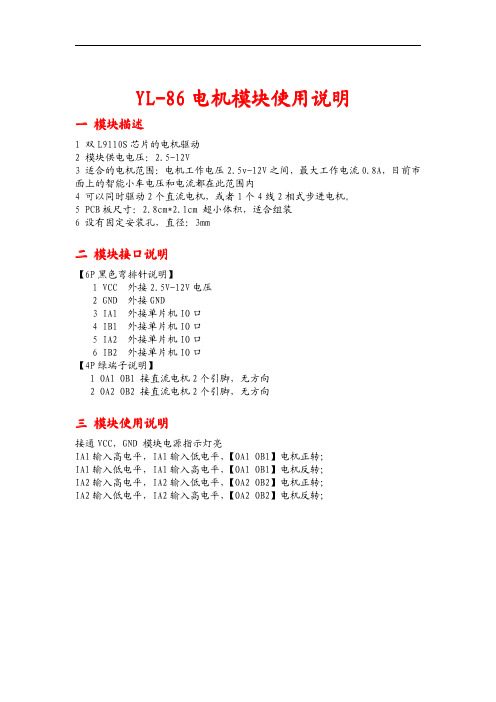

YL-86电机
电机模块使用说明
一模块描述
1双L9110S芯片的电机驱动
2模块供电电压：2.5-12V
3适合的电机范围：电机工作电压2.5v-12V之间，最大工作电流0.8A，目前市面上的智能小车电压和电流都在此范围内
4可以同时驱动2个直流电机，或者1个4线2相式步进电机。

5PCB板尺寸：2.8cm*2.1cm超小体积，适合组装
6设有固定安装孔，直径：3mm
二模块接口说明
【6P黑色弯排针说明】
1VCC外接2.5V-12V电压
2GND外接GND
3IA1外接单片机IO口
4IB1外接单片机IO口
5IA2外接单片机IO口
6IB2外接单片机IO口
【4P绿端子说明】
1OA1OB1接直流电机2个引脚，无方向
2OA2OB2接直流电机2个引脚，无方向
使用说明
三模块
模块使用说明
接通VCC，GND模块电源指示灯亮
IA1输入高电平，IA1输入低电平，【OA1OB1】电机正转；
IA1输入低电平，IA1输入高电平，【OA1OB1】电机反转；
IA2输入高电平，IA2输入低电平，【OA2OB2】电机正转；
IA2输入低电平，IA2输入高电平，【OA2OB2】电机反转；。

版本号：V1.0第1页共2页KZJ-A55型输入/输出模块使用说明书------安装、使用产品前，请详细阅读产品使用说明书-----一、概述KZJ-A55型输入/输出模块（以下简称KZJ-A55模块）与总线型联动控制器配套使用。

采用无极性二总线供电，低功耗设计，无需外加24V 电源，主要对消防联动设备进行有源输出控制（如排烟阀、送风阀、24V 强切分励脱扣等DC24V 有源脉冲瞬时控制设备），并可接收联动设备的无源反馈信号，以判断被联动设备是否正常工作。

二、主要技术指标1．工作电压：总线24V(接线无极性)2．静态电流：＜1mA ；动作电流：＜28mA3．输出容量：DC34V/1.5A/25ms 或DC24V/18mA 4．输出模式：有源脉冲输出或有源恒输出5．输入模式：输入常开检线、输入常闭检线6．终端负载：47kΩ电阻7．编码方式：电子编码，占用1个地址，可在1～324之间任意设定8．线制：无极性二总线9．工作指示：巡检状态时巡检指示灯约每12秒闪亮一次，脉冲输出状态时巡检指示灯闪亮，恒输出状态时巡检指示灯常亮；反馈状态时输入指示灯常亮10．使用环境：温度：-10℃～55℃；相对湿度：≤95%（40℃±2℃无凝露）11．重量：约153g（含底座）12．外型尺寸：86×86×46(mm)(含底座)13．执行标准：GB 16806-2006三、使用说明1.KZJ-A55模块端子说明（端子如图2所示）端子名称工程应用接线说明L1、L2控制器回路总线信号接入端（无极性接线）TO+、TO-无源反馈输入端（无极性接线）OUT+、OUT-有源输出端图1KZJ-A55模块主体图2KZJ-A55模块底座第2页共2页2.编码接线说明1)模块地址编码：将编码器输出端鳄鱼夹夹到图1所示后盖L1、L2两脚中(不分极性)，把编码器调整为编码功能，并且在输入正确的地址号码后按“运行/停止”键完成地址编码；（注：编码完成后编码器会发出“滴”的一声，编码详细操作请参见编码器说明书）2)模块工作模式设置：模块的工作模式可根据现场不同的应用场景通过编码器进行设置，工作模式设置时需将编码器上输出端鳄鱼夹夹到后盖L1、L2两脚中(不分极性)，按编码器“＃”键将编码器切换至“99A ”模式，然后输入下表中相对应的工作模式代码，再按“运行/停止”键进行模式设置；输出模式输入模式模式代码外加负载电阻脉冲输出输入常开检线---标准模式01输入、输出端各加1个47k Ω电阻输入常闭检线---标准模式02输入、输出端各加1个47k Ω电阻输入常开检线---(产测模式)03(出厂默认)无输入常闭检线---(产测模式)04输入端加1个47k Ω电阻恒输出输入常开检线---标准模式11输入、输出端各加1个47k Ω电阻输入常闭检线---标准模式12输入、输出端各加1个47k Ω电阻输入常开检线---(产测模式)13无输入常闭检线---(产测模式)14输入端加1个47k Ω电阻3)功能接线：输入端设置为“常开检线”，模块输入线末端（远离模块端）必需并联一个47k Ω的终端电阻。

无线模块使用说明书
一、产品概述
无线模块是一种便捷、高效的电子设备，采用无线通信技术，
使设备在无需布线的情况下进行数据传输和通信。

本文档旨在为用
户提供详细的无线模块使用说明，帮助用户快速了解和使用该产品。

二、产品特点
1. 高效便捷：无线模块采用无线通信技术，可以实现设备之间
的快速数据传输和通信，避免了繁琐的布线。

2. 稳定可靠：采用先进的无线通信技术，使数据传输更加稳定
可靠，减少了传输过程中的数据丢失率。

3. 灵活易用：无线模块与设备连接简单方便，只需要进行简单
的设置即可实现设备间的快速通信。

三、产品安装与连接
1. 确保所有设备都处于关机状态。

2. 将无线模块插入需要进行无线通信的设备的对应插槽中，并
确保插紧。

3. 打开设备电源，并确保无线模块的电源指示灯正常亮起。

4. 对无线模块进行必要的设置，如设置连接方式、配置网络参
数等。

四、使用方法
1. 网络连接
根据设备的需求，选择合适的连接方式，如Wi-Fi、蓝牙等。

2. 配置网络参数
根据实际情况，配置无线模块的网络参数，包括网络名称、密
码等，确保连接的网络能够正常工作。

3. 设备通信
配置完成后，设备之间即可通过无线模块进行数据传输和通信。

用户可根据实际需求，自行编写代码或使用相应的软件进行通信。

五、常见问题解决。

注意事项：1，使用时请轻拿轻放，切勿扔摔。

2，轻拨轻推电源开关。

3，电池电压最好不要低于2.7V，因为cc2430芯片分辨哪个按键被按下时，是通过模拟量来分辨的，如果电压低于2.7V时，容易造成按键分辨不准确。

虽说CC2430芯片手册上说可以在2.0V工作，但那是最低电压，最好不要在芯片的最低电压点来工作。

最好使用碱性干电池，如南孚牌的等等。

4，做按键闪灯实验时，请不要太快速连续按键，按键动作尽量到位可靠，连续按键的间隔时间最好不少于5秒。

5，当使用电池供电的时候，请不要用仿真器给模块供电。

6、最好也好多看看光盘内的资料，在改动跳线帽等相关硬件连接的时候，请先多看看原理图。

最好在你熟悉了模块之后再改动跳线帽。

7、一定要顺着本模块使用说明书pdf文档仔细往下看，请不要急于求成，一定要仔细的照着本文档仔细操作，切不可急躁！！！初步认识模块篇：一、初步测试模块：cc2430模块套件到你手上的时候，里面下载了个zstack-1.4.3-1.2.1协议栈的sampleapp的demo工程。

第一步：先给两个模块的电池盒上好干电池。

第二步：观察下两个模块，两个模块两边排针上的跳线帽的跳法有一些不同，请仔细观察。

1、如果你购买的两个模块都是不带屏的模块，那么请仔细看下模块上的P2（2x10双排针），其中有一个模块的P2上的P02、P03针（P2双排针的内侧）是被一个跳线帽短接起来的。

那么这个模块在下载了zstack-1.4.3-1.2.1协议栈的sampleapp的DemoEB工程后，这个模块就被协议栈认为是协调器设备了。

但是一定要注意：在zstack-1.4.3.-1.2.1协议栈的其他工程中，是不会认为cc2430芯片的P02和P03被短接起来就是协调器的。

只有在zstack-1.4.3-1.2.1的sanpleapp的DemoEB工程中，代码才认为cc2430芯片的P02和P03被短接起来后就是协调器。

如果是带屏的模块，则屏板上右侧的P7双排针的第10针和第12针是被一个跳线帽连接在一起的，这样的模块zstack-1.4.3-1.2.1协议栈中sanpleapp的DemoEB工程中是被程序认为是协调器，而在zstack-1.4.3.-1.2.1.其他工程中，是不会被认为是协调器模块的。

SQB 称重模块安装使用说明书
注:安装前请检查安装螺杆预紧力，如有松动请先预紧后安装！
一、功能特点
二、模块安装
1
、安装方式
径向方式 切向方式 矩形方式
2、现场安装注意事项
安装前请检查基础状况：各安装点平面落差控制在3 mm 以内，同一基础面水平度应控制在1mm/ m
1）模块安装之前，请将承载板调到水平状态；
2）模块安装完毕，将螺母松开与螺柱拧紧；
2）如果上述方法无法进行可在模块安装之前进行调节，将限位螺杆松开2mm ，螺母与螺柱拧紧，再进行安装；
3）将螺柱与下承载板拧紧，螺母将限位螺杆锁紧与螺柱，使限位螺杆真正达到限位防止设备倾覆的目的。

1)4）电缆色标电缆色标（常规传感器线标，主要以合格证线标为准）
+激励
-激励+反馈-反馈+信号-信号屏蔽红黑蓝黄绿白粗黑
注：设备调试过程中，若出现角差偏差过大、仪表回零较差、砝码加载后重量值偏小或无变化，请检查模块限位部分有无卡死或轻微摩擦影响；检查设备外围硬件连接有无外力影响，例如：管道的死连
接对称重的影响。

lora模块使用手册Lora模块是一种低功耗长距离无线通信模块，广泛应用于物联网、智能家居、农业监测等领域。

本手册将为您介绍Lora模块的基本原理、使用方法以及常见问题解决方案，以帮助您更好地理解和使用Lora模块。

1. 基本原理Lora（Long Range）是一种基于扩频技术的无线通信协议，具有长距离传输、低功耗和抗干扰能力强的特点。

Lora模块通过数学技术将信号进行有效编码，提高了传输距离和抗干扰能力。

2. Lora模块的使用方法2.1 硬件连接首先，将Lora模块与主控设备进行连接。

通常情况下，Lora模块需要连接至少两个引脚——一个用于数据传输，一个用于模块的控制。

确保连接无误后，接通模块的电源。

2.2 模块配置在开始使用Lora模块之前，需要进行模块的配置。

配置主要包括设置模块的工作频率、码率、输出功率等参数。

通过发送特定的AT指令，可以实现对模块的命令控制。

2.3 数据传输Lora模块的核心功能是实现无线数据传输。

在发送数据时，通过调用模块的发送函数，将要发送的数据传输给Lora模块，模块将数据进行编码和调制后，通过无线信道发送给接收方。

接收方收到数据后进行解调和解码，得到原始数据。

3. 常见问题解决方案3.1 信号弱或传输距离短如果Lora模块传输距离短或信号弱，可以尝试以下解决方案：- 检查模块之间的通信距离，确保在有效范围内；- 调整模块的输出功率，增加传输距离；- 检查是否有干扰源，如电磁干扰或其他无线设备，排除干扰源。

3.2 数据传输失败如果Lora模块数据传输失败，可能是以下原因导致：- 检查模块的配置是否正确，包括频率、码率等参数；- 检查模块之间的连接是否正常，如线路接触不良或连接错误；- 检查接收方是否处于工作状态，可尝试重新激活接收方。

总结本手册介绍了Lora模块的基本原理、使用方法以及常见问题解决方案。

通过本手册的学习，您可以更好地理解和使用Lora模块，实现低功耗长距离无线通信。
