NSA3100系列保护装置操作使用

目录第一章NSA-3000系列分散式微机保护测控装置 (3)一概述 (3)二NSA-3111馈线保护测控装置 (10)三NSA-3112线路保护测控装置 (17)四NSA-3113线路光纤纵差保护测控装置 (24)五NSA-3121A站用变/接地变保护测控装置 (32)六NSA-3131A电容器保护测控装置 (38)七NSA-3133A电容器保护测控装置 (44)八NSA-3141A电动机保护测控装置 (50)九NSA-3151分段开关备用电源自投保护测控装置 (57)十NSA-3152A备用电源自投装置 (64)第二章NSA-3000系列变压器保护测控装置 (71)一概述 (71)二NSA-3171变压器差动保护装置 (72)三NSA-3181变压器后备保护测控装置 (83)四 NSA-3182变压器后备保护测控装置 (91)五NSA-3161变压器非电量保护装置 (98)六NSA-3179变压器保护装置 (107)第三章NSA3000系列辅助保护装置 (117)一NSA-SGJL事故解列装置 (117)第四章NSA-3000系列微机测控装置概述 (121)一微机测控装置性能简介 (122)二NSA-3101微机测控装置 (128)三NSA-3102微机测控装置 (137)四NSA-3103微机测控装置 (147)五NSA-3104微机测控装置 (156)六NSA-3102TQ微机测控装置 (165)第五章NSA-3000系列微机测控装置使用说明 (175)关于NSA-3000变电站综合自动化系统的所有技术和使用说明书的版权为南京电研电力自动化有限公司所有。

南京电研电力自动化有限公司保留对所有资料的修改和解释权，若有改动，恕不另行通知。

第一章NSA-3000系列分散式微机保护测控装置一概述1 NSA-3000系列分散式保护测控装置的典型设备及功能NSA-3000系列分散式低压保护测控装置是将保护功能及远动功能综合在一个装置中，该装置即“四合一”保护（保护、遥测、遥控、遥信）测控装置。

Eaton NW3100T33V3WP21Eaton Series C electronic molded case circuit breaker, N-frame, NW, Electronic LS trip, Three-pole, 1000A, 690 Vac, 50 kAIC at 415 Vac, no term., World, Ambient temperature not marked on trip, 630, 800, 900, 1000A Adj. rating plugGeneral specificationsEaton Series C electronic molded case circuit breakerNW3100T33V3WP2178211486538518.5 in 11.5 in 11.5 in 46 lb Eaton Selling Policy 25-000, one (1) year from the date of installation of the Product or eighteen (18) months from the date of shipment of the Product, whichever occurs first.IEC Product NameCatalog NumberUPCProduct Length/Depth Product Height Product Width Product Weight WarrantyCertificationsAmbient temperature not marked on trip50 kAIC at 415 VacN630, 800, 900, 1000A adjustable rating plug 1000 AThree-poleNew design630, 800, 900, 1000A adjustableNWWorldWithout terminals690 V ACElectronic LS Application of Tap Rules to Molded Case Breaker TerminalsUL listed 100%-rated molded case circuit breakersApplication of Multi-Wire Terminals for Molded Case Circuit BreakersStrandAble terminals product aidMotor protection circuit breakers product aidCircuit breaker motor operators product aidPlug-in adapters for molded case circuit breakers product aid Current limiting Series C molded case circuit breakers product aid Multi-wire lugs product aidPower metering and monitoring with Modbus RTU product aid Breaker service centersEaton's Volume 4—Circuit ProtectionMolded case circuit breakers catalogCircuit breakers explainedCircuit Breakers ExplainedSeries C F-Frame molded case circuit breakersMOEM MCCB product selection guideSeries C G-Frame molded case circuit breakers time current curves Series C J-Frame molded case circuit breakers time current curves Eaton Specification Sheet - NW3100T33V3WP21Special features Interrupt ratingFrameRated permanent current Amperage Rating Number of polesTypeRating plugCircuit breaker type ClassTerminalsVoltage ratingTrip Type Application notesBrochuresCatalogsMultimediaSpecifications and datasheetsEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmedia。

一概述1.1 NSA-3000G系列分散式保护测控装置的典型设备及功能基于G平台的NSA-3000G系列分散式低压保护测控装置与以前大量生产的NSA-3000系列装置相比，在装置功能上主要整合了新一代变电站自动化系统的两大必备功能：●变电站的在线式五防功能●变电站的程序化操作功能变电站的在线式五防与程序化操作与变电站中的一次开关设备紧密联系，开关隔刀﹑地刀﹑接地桩的数量决定了需配置在线式五防闭锁节点的数量，而刀闸是手动刀闸还是电动刀闸决定了需配置的遥控节点的数量，为迎合这种需求，NSA-3000G 系列装置派生了很多型号。

从装置保护功能的不同区分为NSA-3000G系列及NSA-3000G1系列，●NSA-3000G系列保护功能与原NSA-3000系列保护功能及端子兼容●NSA-3000G1系列保护功能与端子布置遵循《广东电网公司10kV～110kV 保护技术规范》执行，功能较全。

●NSA-3000G与NSA-3000G1系列型号后加W或W-1则表明该型号装置含在线式五防功能及程序化操作功能。

W或W-1的区别主要在于五防闭锁节点的多少及遥控节点的多少，以适应手动刀闸控制及遥控电动刀闸控制的需要，型号的选择视实际工程而定。

针对中低压变电站中不同的保护测控对象，NSA-3000G系列的装置型号及功能如下：NSA-3111G用于35KV及以下电压等级的经消弧线圈接地或不接地系统中的馈电线路保护测控装置。

无在线式五防功能。

功能与NSA-3111兼容。

NSA-3111GW控装置。

增加在线式五防功能，主要用于10KV手动刀闸开关。

NSA-3111GW-1用于35KV及以下电压等级的经消弧线圈接地或不接地系统中的馈电线路保护测控装置。

增加在线式五防功能，主要用于35KV手动刀闸开关。

NSA-3111G1用于35KV及以下电压等级的经消弧线圈接地或不接地系统中的馈电线路保护测控装置。

无在线式五防功能。

保护功能符合《广东电网公司10kV～110kV保护技术规范》。

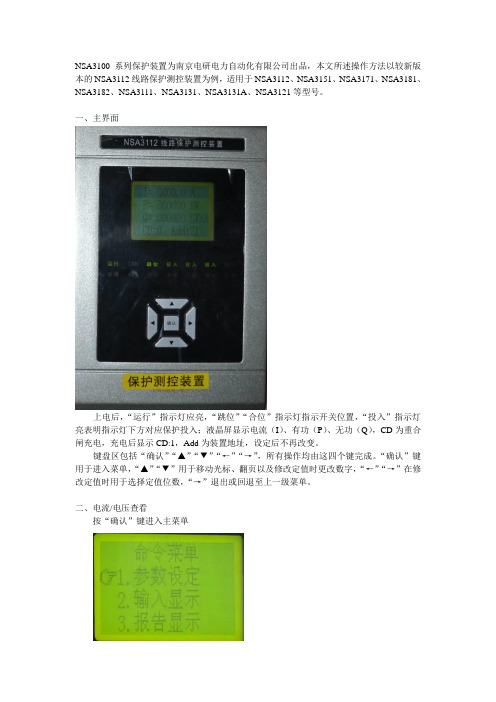

NSA3100系列保护装置为南京电研电力自动化有限公司出品，本文所述操作方法以较新版本的NSA3112线路保护测控装置为例，适用于NSA3112、NSA3151、NSA3171、NSA3181、NSA3182、NSA3111、NSA3131、NSA3131A、NSA3121等型号。

一、主界面上电后，“运行”指示灯应亮，“跳位”“合位”指示灯指示开关位置，“投入”指示灯亮表明指示灯下方对应保护投入；液晶屏显示电流（I）、有功（P）、无功（Q），CD为重合闸充电，充电后显示CD:1，Add为装置地址，设定后不再改变。

键盘区包括“确认”“▲”“▼”“←”“→”，所有操作均由这四个键完成。

“确认”键用于进入菜单，“▲”“▼”用于移动光标、翻页以及修改定值时更改数字，“←”“→”在修改定值时用于选择定值位数，“→”退出或回退至上一级菜单。

二、电流/电压查看按“确认”键进入主菜单按“▲”“▼”选择“输入显示”，“确认”后进入“输入显示”菜单选择“保护量”，即可查看保护装置所采集的二次电流、二次电压。

按“▲”“▼”翻页。

选择“测量量”，即可查看装置测量电流、有无功、功率因数等，该项目显示的电流值、有无功值是经装置设定的变比换算后计算出的。

按“▲”“▼”翻页。

三、查看报告在主菜单中选择“报告显示”“确认”后进入“报告显示”菜单选择“动作报告”后，系统要求输入报告序号，00为最新报告，用“←”“→”选择位数，用“▲”“▼”更改选中位的数字。

输入报告序号后按“确认”查看报告内容。

查看报告内容时，按“←”“→”翻页，按“▲”“▼”直接切换报告。

四、定值整定在主菜单办面选择“参数设定”“确认”后进入“参数设定”菜单1、保护定值区切换选择“装置参数”，“确认”后出现在该界面可以切换保护定值区，按“←”“→”将光标移至要修改的数字位置，按“▲”“▼”更改数字按“确认”键退出修改模式此时修改的数据已保存于RAM中，若此时装置掉电，则修改失败。
