第一章 KSS-200系统简介1.1概述KSS-200煤矿自燃火灾束管监测系统(亦称KSS-200火灾预报系统)，是我公司研制的新一代监测预报井下自然火灾的高科技专利产品(专利号:95 2 35204.4)。
系统在微机控制下可将井下任意地点的气体，通过已敷设的束管连续不断的抽至井上气相色谱仪中进行精确分析，实现对CO、CO2、CH4、C2H4、C2H6、C2H2、O2、N2等气体含量的在线监测，其分析结果用实时监测报告、分析日报表两种方式提供给有关人员的同时，自动存入数据库中，以便今后对某种气体含量的变化趋势进行分析，预报煤炭自燃的趋势；预测预报发火点的温度变化，在不进行束管监测时，可由人工进样进行一般的气体分析，直接输出分析报告和谱图，鉴定矿井瓦斯等级，校验瓦斯监测仪的准确性等方面提供科学的依据。
该系统克服了束管红外线监测气体组分少、精度低、传感器元件需要经常更换，不能有效的对煤炭自燃趋势跟踪预报等缺点。
是目前井下自然火灾监测设备理想的更新换代产品。
1.2系统特点本系统结合了色谱监测的高灵敏度，束管采样直接、无污染，微机控制、自动化程度高的优点，在运行过程中稳定、高效、操作简便。
具体来说，有以下几个特点：1、运行稳定，可靠性强。
由于进入色谱分析仪中的气体直接通过束管在井下采样，气体不会受到任何其它人为因素的影响，能真实的反映井下采样地点的气体变化情况。
用束管采样气体，通过粉尘过滤器和滤水器进行过滤，结构简单，不易发生故障，适应井下多尘、潮湿的环境，所以系统运行稳定，分析结果准确可靠。
2、操作简便。
整个系统在微机控制下运行，显示器和控制柜均能动态的反映出当前束管检测的工组状态，操作人员可以方便的设置各种参数来满足不同的监测需要；全屏幕汉字编辑，操作非常简便。
3、工作效率高。
系统可24小时连续进行采样与分析工作，不用人工下井采样，大大节省了人力、物力，降低检测人员的劳动强度。
4、检修方便。
由于整个系统的控制、运行、分析部分均安装在地面室内，检修十分方便。

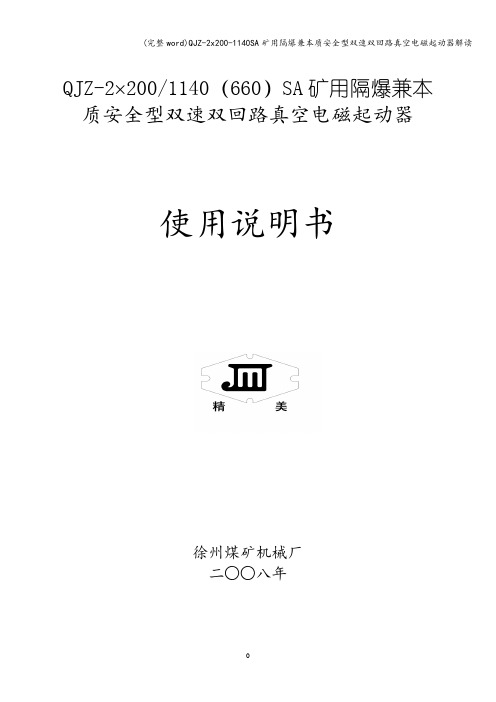

QJZ-2 200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器使用说明书徐州煤矿机械厂二○○八年使用前请认真阅读使用说明书QJZ—2×200/1140（660）SA矿用隔爆兼本质安全型双速双回路真空电磁起动器1、概述1.1用途及适用范围QJZ—2×200/1140（660)SA矿用隔爆兼本质安全型双速双回路真空电磁起动器(以下简称开关)适用于有甲烷及煤尘爆炸危险的煤矿井下。
在交流50Hz,电压为1140V或660V供电线路中，可对四台三相交流感应电动机或二台交流双绕组双速电动机的起动、停止、反转及双速切换进行控制，并能对电动机及供电线路进行保护。
1。
2产品特点:a）本开关采用单片机可编程序保护器控制、系统简单、操作灵活方便，通过按健可以快捷实现开关任意回路的联控、顺控双速双回路以及多回路混合控制功能。
保护器拥有先进的RS485或CAN接口通讯联网功能，通过连接器可接入局域网或因特网给远程监控提供极大的便利。
并且具备中文液晶显示界面。
本开关容量大，相对体积小,减小电气设备的占地面积、减少了电气设备之间的连线。
b)此开关无论是在单机，双速，还是双机双速等任何逻辑组合方式下工作，其总负荷为400A，由于1，2回路共用一组互感器,3,4回路共用一组互感器,单控模式下其总电流为各回路电流之和。
2、工作条件a）海拔不超过2000米；b）周围环境温度不高于40℃, 不低于—5℃；c）周围空气相对湿度不大于95％(25℃时）;d)周围介质中无破坏金属和绝缘的气体;e)与垂直的倾斜不大于15度;f）须能防止水和液体侵入开关内部;g)无剧烈振动、颠簸。
3、型号的编制意义改进型双速额定电压(V)额定电流（A)主回路数真空隔爆兼本质安全型起动器4、执行标准及主要技术参数和技术性能Q/320300JAC02(A)—20084。
2 防爆尺寸:隔爆兼本质安全型4.3 防爆标志：Exd［ib］I4.4 额定电压: 1140VAC、660VAC4。
∙型号/规格SNB∙品牌/商标LNTECH-莱恩光电产品参数：SNB系列光电保护装置，采用对射式光幕形式，保护长度为0～8米,主要用于小型冲压设备、剪切设备、机械加工设备、注塑机械、切纸机械、木工加工机械、立体车库、以及其它危险区域的防护。
控制原理：发光器发出的光直射到受光器，形成保护光幕。
当光幕被遮挡时，受光器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制信号，控制机床的制动控制回路或其它设备的报警装置，实现机床停车或安全报警。
查看图解对射式光电保护装置（SNA、SNB、STD系列）的控制原理发光器发出的光直射到受光器，形成保护光幕。
当光幕被遮挡时，受光器产生一遮光信号，通过信号电缆传输到控制器，控制器将此信号进行处理，产生一控制信号，控制机床的制动控制回路或其它设备的报警装置，实现机床停车或安全报警。
组成单元：SNB系列光电保护装置，由发光器、受光器、信号电缆和控制器组成。
查看图解SNA/SNB系列光电保护装置的组成发光器：由若干发光单元组成，发射红外光线。
受光器：由若干受光单元组成，接收红外光线，与发光器对应，形成保护光幕，产生通光、遮光信号，通过信号电缆传输到控制器。
控制器：为发光器、受光器供电，并处理受光器产生的通光、遮光信号，产生控制信号，控制机床的制动控制回路或其它设备的报警装置，实现机床停车或安全报警。
控制器又可分为内置式控制器（N）和外置式控制器(W)；内置式控制器结构小巧紧凑，可安装在机床或其它设备的电气柜内；外置式控制器结构美观牢固，可直接安装在机床床壁上或其它设备上。
订货时，根据安装的方便性，二者选择其一。
信号电缆：用来传输控制器和发光器、受光器之间的信号。
控制电缆：用来连接控制器和机床、设备的控制单元，以实现机床、设备的安全控制。
发光器受光器信号电缆外置式控制器控制电缆内置式控制器控制电缆应用实例：在此列举了几个较典型的应用实例，可以帮助您更直观的了解SNB系列光电保护装置的应用；如果您有意在您的设备上安装光电保护装置，并且需要保护的区域长度在8米以内，可参照这几个应用实例，确定适合自己的应用方案。
WZB-7型微机监控保护装置(照明信号综合保护装置) 产品使用说明书中国电光防爆电气有限公司2004年2月目录前言1．概述1 2．工作原理1 3．技术特征2 4．操作及用户界面说明3 5．安装、使用106.常见故障与排除117、包装、运输、保管118、开箱检查119、定货须知1110、附图12前言欢迎使用WZB-7型微机照明信号综合保护装置。
本说明书介绍了该装置的结构和技术特征、应用范围、安装接线、操作维护等方面内容。
对本装置的操作，务必是在获得用户主管部门的授权并仔细阅读了本说明书后方可进行。
对于保护器WZB-7的一些重要操作，如定值修改等均设有授权密码。
本说明书解释权归中国电光防爆电气有限公司开发部所有，如有疑问或本说明书未涵盖的技术问题，请向中国电光防爆电气有限公司开发部咨询。
注意：如不按本说明书的要求进行操作，则有可能造成不良后果！1、概述1.1主要用途及使用范围1.1.1 主要用途WZB-7型微机照明信号综合保护装置用于煤矿井下交流50Hz，额定电压为380V、660V、1140V，额定电流至400A三相中性点不接地的供电系统中。
作为总开关、分支开关或用于大容量电动机不频繁起动控制。
当供电电路中出现过载、短路、远方分励或漏电时能自动切断电源。
作为总开关使用时具有三相对称性漏电和漏电闭锁保护，作为分开关漏电保护的后备保护；作为分开关使用时具有选择性漏电保护与漏电闭锁保护功能；过流保护具有反时限特性，近端出口短路采用大电流无压释放保护电路。
1.1.2 使用范围装置集控制、保护、监测、通信于一体，适用于工业系统交流50Hz,标称电压在660V/1140V/3300V的电网中，改善供电电压质量的控制装置。
通讯规约灵活，可与其他自动化设备或系统接口。
1.2 使用环境1.2.1 装置应能在下列环境下正常工作：a) 海拔不超过2000米；b) 周围空气温度为 -5℃— +40℃；c) 空气相对湿度不大于95%（在25℃时）；d) 在无强烈震动和冲击振动的地方；e)与垂直面的安装倾斜度不超过15°；f)含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气。
山东潍坊发电厂二期(2×670MW)工程FSSS火检及冷却风系统招标文件第三卷附件招标人：山东潍坊发电厂工程设计单位: 山东电力工程咨询院2004年11月目录附件 1 技术规范…………………………………………………………………附件 2 供货范围…………………………………………………………………附件 3 技术资料及交付进度…………………………………………………附件 4 交货进度………………………………………………………………附件 5 监造(检验)和性能验收试验………………………………………附件 6 价格表………………………………………………………………附件7 技术服务和设计联络……………………………………………附件8分包与外购………………………………………………………附件9 大（部）件情况…………………………………………………附件10 罚款条件…………………………………………………………………附件11 差异表…………………………………………………………………附件12 设备质量承诺函……………………………………………………附件13 技术服务承诺函……………………………………………附件14 投标人需要说明的其它问题……………………………………附件15 投标函（格式）……………………………………………………附件16 投标人法定代表人授权书（格式）………………………………附件17 招标文件第一卷有关商务条款的确认（格式）…………………附件18 招标文件第二卷合同条款的确认（格式）……………………附件19 投标保证金保函（格式）…………………………………………附件20 履约保证金银行保函（格式）……………………………………附件21 投标人的资格文件（格式）…………………………………………山东潍坊发电厂二期(2×670MW)工程 FSSS火检及冷却风系统招标文件附件1 技术规范1 总则1.1 本技术规范书适用于潍坊发电厂二期FSSS火焰检测器及其冷却风系统的技术要求。
SCKF102型微量水分测定仪使用说明书淄博盛康电气有限公司目录一、前言 (2)二、功能特点 (2)三、技术参数 (4)四、仪器结构与装配 (5)五、工作原理 (8)六、菜单及按键操作说明 (9)七、进样操作 (15)八、维护与保养 (17)九、常见故障处理 (19)十、使用时注意事项 (20)一、前言：感谢您选用淄博盛康电气有限公司的产品，为此本公司将为您提供全面的技术支持和服务保障。
本产品需由具备使用资格的人士使用，在使用本产品之前，请您仔细阅读产品使用说明书，并理解所述内容，了解设备自身的技术参数、性能及操作使用方法，严格遵守电气高压试验相关标准和电业安全工作规程进行操作。
请将本使用说明书置于容易获取的位置，以便于以后参考使用。
使用本产品还需遵守当地关于该类设备的相关使用要求（如有），以及相关的试验要求、标准、规程等，并在遵守当地关于电力作业安全相关要求的前提下使用本产品。
二、功能特点卡尔—菲休库仑滴定法用于精确测量样品中微量水分含量，此方法具有精度高、测试成本低廉的优点而被广泛应用。
本仪器基于卡尔—菲休库仑滴定法原理，精确测定液体、固体、气体中的微量水分，用于电力、石油、化工、制药、食品等行业。
符合国家标准GB7600。
卡尔—菲休SCKF102微量水分测定仪主要技术特点及功能：仪器采用了功能强大的新一代处理器及全新的外围电路，优异的低功耗性能使得小体积的蓄电池供电成为可能,实现了便携功能；测量电极信号作为电解结束的判据，其稳定性、准确性是影响测量精度的关键因素，由于使用了先进的器件和方法，实现了测量电极信号的精确探测；进一步深入了解电解液特性，提出了新的软件补偿修正算法，提高了测量精度；汉字图形液晶显示屏，显示界面直观友好。
主要有以下功能特点：●使用了改进型的PWM电解电路，进一步降低了仪器功耗；●高精度的测量电极信号发生及检测电路，使得电解终点的判断快速而准确，并具有极强的抗干扰能力；●使用电解液空白电流补偿、电解液平衡点漂移补偿两种方法来修正测量结果；●内置三条计算公式，报告单自动计算生成；●按键调节搅拌速度，分为0-9共10个档位；●具有测量电极开路故障、短路故障自动检测功能；●带时间标记的历史纪录，最多存储256个；●带温度补偿的万年历时钟，走时准确，自动记录测定的日期和时间，在掉电的状态下可运行10年以上；●具有屏幕保护功能，长时间不操作仪器，自动关掉液晶显示屏，延长液晶使用寿命，按任意键退出屏幕保护状态；三、技术参数1、仪器精度电解水量精度10ug～1000ug ±3ug>1000ug 0.3%2、一般电气参数测量范围 0-100mg分辨率： 0.1ug电解电流： 0~400mA最大电解速度： 2.4mg/min电源电压： AC220V±20%最大功耗： 30W使用环境温度： 5～35℃使用环境湿度：≤85%外形尺寸： 270×210×125mm 重量： 5kg四、仪器结构与装配一、主机:图4-1 主机（1）按键（4）电解电极接口（2）液晶显示窗口（5）测量电极接口（3）电解池（6）电解池支架二﹑电解池:图4-2 电解池分解图图4-3 电解池总装图(1)测量电极(8)干燥剂(2)测量电极引线 (9)进样口(旋塞)(3)电解电极(10)电解池密封塞(4)电解电极引线(11)搅拌子 (5)电解电极密封塞(12)阳极室 (6)半透膜(13)阴极室(7)干燥管三、装配 １、将蓝色硅胶粒装入干燥管内（4-2中７、８）旋紧下部白色螺帽。
