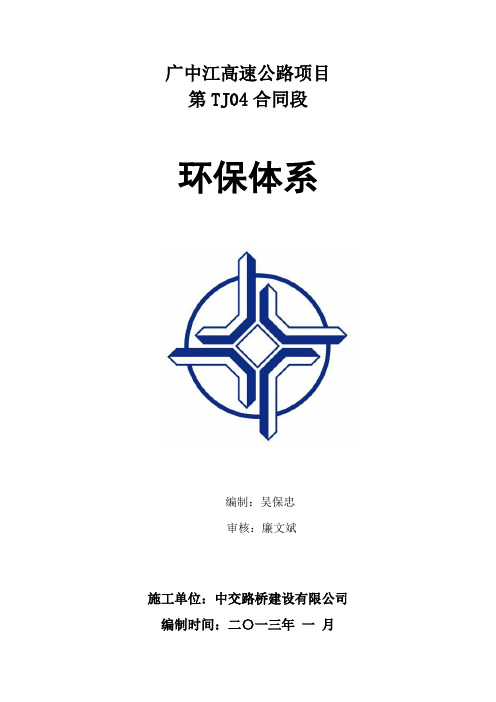

广中江高速公路项目第TJ04合同段环保体系编制：吴保忠审核：廉文斌施工单位：中交路桥建设有限公司编制时间：二〇一三年一月环保证体系为了实现文明施工标准化工地建设，保护环境，按照国家、管理处、总监办对本工程的环境保护要求，我们将精心组织，严格管理，把施工对环境的影响降低到最低程度，特制定本项目工程环保证体系。
一、工程简介广中江高速公路项目TJ04合同段全长7.44km。
主要工程内容有：西江水道-双塔中央索面预应力混凝土斜拉特大桥，桥长约860m；六座高架桥（石山互通高架桥、西江特大桥西引桥、西江特大桥东引桥、荷塘北互通高架桥、东堤一路高架桥、江番古镇水道大桥），桥梁全长4097.264m，以及路基工程。
西江水道桥跨越西江，桥位河段微弯，上游紧邻西江水道与古镇水道的交汇口。
西江水道大桥全长860m，采用半漂浮体系，双塔中央索面预应力混凝土斜拉桥，主梁为三向（纵向、横向及竖向）预应力混凝土结构。
二、环保目标项目部在施工的全过程中，根据客观存在的粉尘、污水、噪声和固体废物等环境因素，实施全过程污染预防控制，尽可能地减少或防止不利的环境影响。
1、无重大环保投诉事件，受镇以上等地方政府部门书面投诉率为零；2、最大限度节约资源、能源，废料和弃方集中堆放，统一治理；3、噪声和扬尘无当地居民投诉；4、污染物排放符合地方和相关方的要求；5、施工区内无水土流失，不破坏植被。
三、环保机构1、结合项目实际情况，建立以项目经理任组长、主管安全副经理任副组长，其他项目领导及职能部门负责人为成员的环保领导小组（见组织机构图）。
2、项目部设立环保机构安全环保部,安全环保部牵头组织落实环保规章制度，及日常环保管理工作。
3、环保领导小组名单：组长：吴建峰副组长：廉文斌李友清袁国同成员：赖福江程向龙胡玉飞贾广轩余世固李天翔冯河流刘勇薛平福高思富肖霄环保组织机构图：4、环保领导小组职责本项目环保领导小组职责是领导和组织实施环保目标，传达上级单位对工程环保的要求，处理环保管理工作中的问题，实行环保管理“一票否决制”；1、组长环保职责①组长是本项目环保工作第一责任人，对本项目环保工作负全面领导责任；②贯彻执行国家和行业各项环保相关方针政策及法规；③负责组织编制环保计划，对批准的计划项目，应积极安排人力、物力按时完成，不断改善员工的劳动作业条件。
微机电压保护装置other TJ04B-1000P一、TJ04B-1000系列微机保护测控装置综述1、概述TJ04B-1000系列微机综合保护装置是我公司为适应我国工业电气自动化发展的需要，积累多年电力自动化运行经验，吸收国外先进技术，在我公司TCWJ01B、TCWJ02B、TJ03B的基础上，总结以上三个系列产品的优缺点,向广大用户推出的集保护，测量，计量，控制，通讯于一体的高性能微机综合保护测控装置，广泛适用于10kV及以下电压等级变电站、发电厂、开关站及用户变的新建与改造工程。
2、微机保护测控装置主要特点●高标准硬件设计：主CPU采用主频高达150MHz的32位DSP技术，A/D转换为14位同步芯片，精度高、响应快、系统稳定性好；●人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了；●可靠的自检功能：完善的装置自我诊断功能，使维护简便，提高了安全运行可靠性；●软件校准采样精度，具有自动校准功能，方便检定；●高标准的电磁兼容性能：TJ04B-1000系列微机保护控制自动化系统对提高产品的整体电磁兼容性能给予了前所未有的重视。
装置设计不再局限于某些部分满足抗干扰标准，而是从装置的交流输入、直流电源、开关量输入、开关量输出以及通信等各个环节进行电磁兼容设计；●选配通讯功能：可选择采用RS 485和eCAN方式，支持IEC103、MODBUS等多种传输规约在线选择，方便与各种管理系统进行通讯连接，实现综合自动化功能；●工业自动化功能：开入信号、开出信号逻辑均可灵活组态，方便工业应用；●模块化硬件、软件设计：方便实现产品的升级管理；●工程美学设计：集成度高、体积小、重量轻，便于分散安装；●出口采用多重组合逻辑，增加出口故障检查，保证出口操作的准确性和安全性；●可选交直流通用操作回路，适用工业用户现场电源需求。
3、技术指标和基本性能3.1额定数据交流电流5A、1A交流电压100V交流频率50Hz电源电压220V、110V（交、直流通用）3.2功率消耗交流电流回路In=5A 每相不大于0.5V A交流电压回路U=UN 每相不大于0.2V A装置整机回路正常工作不大于10W3.3过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10s40倍额定电流允许1s交流电压回路 1.2倍额定电压连续工作直流电源回路70%—120%额定电压连续工作3.4测量误差测量电流电压不大于±3%有(无)功功率不大于±5%保护电流不大于±3%3.5温度影响正常工作温度：-10℃～55℃西安同创电力设备自动控制工程有限公司TJ04B-1000极限工作温度：-15℃～65℃装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。
XHBZ-2000微机保护装置实验指导书许昌华邦电气有限公司2013年4月电力系统继电保护实验的基本要求一、实验的基本要求电力系统继电保护实验的目的在于培养学生掌握基本实验方法与操作技能。
培养学生学会根据实验目的，实验内容及实验设备拟定实验线路，选择所需仪表，确定实验步骤，测取所需数据，进行电路工作状态的分析研究，得出必要结论，从而完成实验报告。
在整个实验过程中，必须集中精力及时认真做好实验。
下面按照实验过程提出下列基本要求：实验准备实验准备即为实验的预习阶段，是保证实验能否顺利进行的必要步骤。
每次实验前都应先进行预习，从而提高实验质量和效率，避免在实验时不知如何下手，浪费时间，完不成实验，甚至损坏实验装置。
因此，实验前应做到：（1）复习教材中与实验有关的内容，熟悉与本次实验相关的理论知识；（2）预习实验指导书，了解本次实验的目的和内容；掌握本次实验的工作原理和方法；（3）写出预习报告，其中应包括实验的详细接线图、实验步骤等；（4）熟悉实验所用的实验装置、测试仪器等；实验实施在完成理论学习、实验预习等环节后，就可进入实验实施阶段。
实验时要做到以下几点：（1）实验开始前，指导教师要对学生的预习报告作检查，要求学生了解本次实验的目的、内容和方法，只有满足此要求后，方能允许实验开始。
（2）指导教师对实验装置作介绍，要求学生熟悉本次实验使用的实验设备、仪器明确这些设备的功能、使用方法。
（3）如按实验小组进行实验，小组成员应有明确的分工，各人的任务应在实验进行中实行轮换，使参加者都能全面掌握实验技术，提高动手能力。
（4）按预习报告上的详细的实验线路图进行接线，也可同时进行接线。
（5）完成实验接线后，必须进行自查：串联回路从电源的某一端出发，按回路逐项检查各设备、负载的位置、极性等是否正确，合理；并联支路则检查其两端的连接点是否在指定的位置。
距离较近的两连接端尽可能用短导线；距离较远的两连接端尽量选用长导线直接连接，尽可能不用多根导线做过渡连接。
目录第一章概述 (1)第二章技术数据 (3)第三章MPM-405BZT4型数字式同期闭锁分段备自投装置 (4)1．主要功能: (4)2．工作原理: (5)3．安装接线: (8)4．面板操作说明: (9)6．MPM-405BZT4端子配线图（附图A）: (10)7．MPM-405BZT4逻辑图： (11)8．MPM-405BZT4典型设计： (12)9. 整定值表 (13)10．控制字表 (13)第四章MPM-405BZT5型数字式同期闭锁工备互投装置 (14)1．主要功能 (14)2．工作原理 (15)3．安装接线 (20)4．面板操作说明 (20)5． MPM-405BZT5装置的端子图（附图A） (22)6． MPM-405BZT5装置的逻辑图 (23)7． MPM-405BZT5装置的典型设计 (24)8．整定值表 (25)9．控制字表 (25)第五章MPM-405BZT4和MPM-405BZT5型装置安装开孔图 (26)第一章概述发电厂或一些用电负荷较大的厂矿企业一般直接采用10KV、6KV、0.38KV为一些用电设备供电，为提高供电可靠性，正常情况下一般采用工作段母线向用电设备供电，另设备用段做为工作段的备用。
由于厂用电是否可靠直接威胁到发电机组或其它企业生产设备的连续稳定运行，一般都设有备用电源自动投入装置，当检测到工作电源进线开关跳闸，工作段母线失压时，经过延时，自动将备用段至工作段开关投入,恢复供电。
但现场实际使用时经常出现备自投不成功需人工抢合开关恢复供电的现象，如果操作不当或抢合不及时，将会造成一些重要辅机设备失压延时跳闸，进而造成发电机组连锁跳闸，给电厂或企业带来巨大的经济损失。
备自投不成功的主要原因是失压母线电压下降速度的不确定性造成的。
厂用负荷中主要是电动机，当母线失压时，电动机失去电动力后转速下降，但不会立刻停止，众多电动机产生的反电势构成的母线电压的幅值和频率会随时间的增加而减小。
一、TJ04B-1000系列微机保护测控装置综述1、概述TJ04B-1000系列微机综合保护装置是我公司为适应我国工业电气自动化发展的需要，积累多年电力自动化运行经验，吸收国外先进技术，在我公司TCWJ01B、TCWJ02B、TJ03B的基础上，总结以上三个系列产品的优缺点,向广大用户推出的集保护，测量，计量，控制，通讯于一体的高性能微机综合保护测控装置，广泛适用于10kV及以下电压等级变电站、发电厂、开关站及用户变的新建与改造工程。
2、微机保护测控装置主要特点●高标准硬件设计：主CPU采用主频高达150MHz的32位DSP技术，A/D转换为14位同步芯片，精度高、响应快、系统稳定性好；●人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了；●可靠的自检功能：完善的装置自我诊断功能，使维护简便，提高了安全运行可靠性；●软件校准采样精度，具有自动校准功能，方便检定；●高标准的电磁兼容性能：TJ04B-1000系列微机保护控制自动化系统对提高产品的整体电磁兼容性能给予了前所未有的重视。
装置设计不再局限于某些部分满足抗干扰标准，而是从装置的交流输入、直流电源、开关量输入、开关量输出以及通信等各个环节进行电磁兼容设计；●选配通讯功能：可选择采用RS 485和eCAN方式，支持IEC103、MODBUS等多种传输规约在线选择，方便与各种管理系统进行通讯连接，实现综合自动化功能；●工业自动化功能：开入信号、开出信号逻辑均可灵活组态，方便工业应用；●模块化硬件、软件设计：方便实现产品的升级管理；●工程美学设计：集成度高、体积小、重量轻，便于分散安装；●出口采用多重组合逻辑，增加出口故障检查，保证出口操作的准确性和安全性；●可选交直流通用操作回路，适用工业用户现场电源需求。
3、技术指标和基本性能3.1额定数据交流电流5A、1A交流电压100V交流频率50Hz电源电压220V、110V（交、直流通用）3.2功率消耗交流电流回路In=5A 每相不大于0.5V A交流电压回路U=UN 每相不大于0.2V A装置整机回路正常工作不大于10W3.3过载能力交流电流回路2倍额定电流连续工作10倍额定电流允许10s40倍额定电流允许1s交流电压回路 1.2倍额定电压连续工作直流电源回路70%—120%额定电压连续工作3.4测量误差测量电流电压不大于±3%有(无)功功率不大于±5%保护电流不大于±3%3.5温度影响正常工作温度：-10℃～55℃极限工作温度：-15℃～65℃装置在-10℃～55℃温度下动作值因温度变化而引起的变差不大于±1%。
3.6安全与电磁兼容①脉冲干扰试验能承受频率为1MHZ及100KHZ电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验.②静电放电抗扰度测试能承受IEC61000-4-2标准Ⅳ级、试验电压8KV的静电接触放电试验。
③射频电磁场辐射抗扰度测试能承受IEC61000-4-3标准Ⅲ级、干扰场强10V/M的幅射电磁场干扰试验。
④电快速瞬变脉冲群抗扰度测试能承受IEC61000-4-4标准Ⅳ级的快速瞬变干扰试验。
⑤浪涌(冲击) 抗扰度试验能承受IEC61000-4-5标准Ⅳ级、开路试验电压4KV的浪涌干扰试验。
⑥供电系统及所连设备谐波、谐间波的干扰试验能满足IEC61000-4-7标准B级、电流和电压的最大允许误差不大于测量值的5％。
⑦电源电压压暂降、短时中断和电压变化的抗扰度试验能承受IEC61000-4-11标准70％UT等级的电压暂降、短时中断干扰试验。
⑧振荡波抗扰度试验能承受IEC61000-4-12标准Ⅳ级阻尼振荡波干扰试验，以及电压幅值共模4KV、差模2KV的Ⅳ级振铃波干扰试验。
⑨工频磁场抗干扰度能承受IEC61000-4-8标准Ⅳ级持续工频磁场干扰试验。
⑩阻尼振荡磁场抗干扰度能承受IEC61000-4-10标准Ⅳ级阻尼振荡磁场干扰试验。
3.7绝缘耐压交流输入对地：大于100兆欧直流输入对地：大于100兆欧信号及输出触点对地：大于100兆欧开入回路对地：大于100兆欧能承受2KV/1min的工频耐压，5KV的冲击电压。
3.8基本保护性能a.精确工作范围电流：0.5～100A电压：2～100Vb. 电压电流保护精度：不大于±3％c.低频保护频率整定范围：45～50Hz，精度：不大于±0.02Hzd. 滑差精度：1～3 Hz/s时，误差不大于0.1Hz/s3～10 Hz/s时，误差不大于±3％e. 过流Ⅰ段(2倍整定值)动作时间：不大于35msf.时间精度：时间定值≤1s时，误差不大于±15ms时间定值>1s时，误差不大于±0.5％g. SOE分辨率：1ms4 、装置外形和安装TJ04B-1000型综合保护测控装置采用了嵌入式机箱结构，安装十分方便。
图4.1 TJ04B-1000型综合保护测控装置面板及外形尺寸图注：1、“运行”灯在装置正常运行时，每秒闪烁一次；2、“通讯”灯在装置与后台或管理机有数据交换是常亮；3、“动作”灯对应保护动作信号；4、“告警”灯对应保护告警信号；5、“跳位”对应开关分闸位置；6、“合位”对应开关合闸位置；7、两个备用灯。
202.00211.004-M4122.00101.00安装开孔图146.004-Ф4图4.2 TJ04B-1000型综合保护测控装置安装开孔尺寸图5、装置界面与操作使用说明TJ04B-1000系列保护测控一体化装置使用128×64大屏幕汉字液晶显示器。
液晶在正常运行时关闭背景光，当有按键操作或有故障报告时背景光点亮。
在出厂时,显示的对比度已经调整过,不同地区由于温度差异需要调整对比度,可以通过可调电阻调整显示的对比度。
5.1装置上电装置上电后,将显示如下界面，在系统初始化结束后户进入正常显示界面或推出事件/告警信息。
线路保护单元01-22 00:10:26地址： 01定值区：01提醒：系统初始化过程中将对装装置进行自检，若自检通过，则立即进入正常显示界面，否则会推出告警/事件信息，并伴有告警或相关信号指示灯。
▲注意：若装置上电不通过，并伴随“告警”指示灯，应查阅具体信息。
5.2正常运行界面画面一：装置运行信息线路保护单元01-22 00:10:26地址： 01定值区：01画面二：保护电气量PU PIA 57.74 5.00B 57.74 5.00C 57.74 5.00画面三：测量电气量MU MIA 57.74 5.00B 57.74 5.00C 57.74 5.00装置在正常运行时，画面在上述三个画面间循环显示，画面刷新频率3秒钟。
5.3装置菜单功能菜单结构及内容：命令菜单为树形结构多级菜单，按键盘“确认”键可以进入装置的主菜单，用“▲”、“▼”键移动光标选择相应的条目，按“确认”键可进入下一级菜单，按“取消”键返回上一级菜单。
如下一级菜单仍为菜单选择，可继续按“▲”、“▼”键选择相应的条目按“确认”键进入下一级画面。
对一般的屏幕“▲”“▼”“◄”“►”键为光标调整，对可以修改的数据用“╋”“━”键对数据进行修改，并把相应的数值写入存储器中。
对于选择菜单，当光标移到指定位置后，按“确认”键即可进入将要选择的项目中。
装置菜单功能见下图:采样开入电度工况测 量主菜单定值整定切换复制查看保 护出口默认参数遥信通讯 事件保护遥信交流默认自检时间其他调 试2006-10-08 08:08:08遥 控角度清 除校 准软 件遥 控电 度5.4操作键盘及功能“确认”： 用于操作确认或保存数据或进入下一级菜单；“取消”： 用于取消错误操作或返回上一级菜单；“复归”： 复归保护事件信息和事故总信号接点输出；“▼”：向下移动光标，选择所需操作项目“◄”：向左移动光标 “►”：向右移动光标 “▲”：向上移动光标，选择所需操作项目“╋”：定值修改 “━”：定值修改5.5装置上的各种指示灯含义“动作”：装置正常运行时，该灯熄灭；当发生需出口跳闸的保护功能动作时该灯点亮；只有人工（远方或调度）复归后，灯才灭。
“告警”：装置正常运行时，该灯熄灭；当发生不需出口跳闸的保护功能动作时该灯点亮；故障消除后，该灯自动熄灭。
“运行”灯：装置正常运行时，该灯闪烁；灯长亮或长灭表示装置不能正常工作。
“通讯”灯：装置与上位机通讯正常时，该灯闪烁；灯长亮或长灭表示装置通讯已停止。
“跳闸”灯：装置跳闸位置信号指示灯。
“合闸”灯：装置合闸位置信号指示灯。
“备用”灯：根据不同装置需求予以定义。
5.6功能操作本节将按照功能对象介绍菜单和键盘操作，以TJ04B-1000K为例，其他装置的操作可参照。
5.6.1主菜单：在正常显示画面下按“确认”键进入主菜单，主菜单如下∶【主菜单】采样定值参数事件时间其他进入主菜单后，可以用“▲”键、“▼”键、“◄”键或“►”键选择相应的菜单项，按“确认”键进入相应的子菜单或执行相应的操作，按“取消”键返回到前一画面。
5.6.1.1采样：【采样】保护测量开入电度角度工况进入主菜单后，可以用“▲”键、“▼”键、“◄”键或“►”键选择相应的菜单项，按“确认”键进入相应的子菜单或执行相应的操作，按“取消”键返回到前一画面。
5.6.1.1.1保护监视：菜单显示的内容为装置采集相应的保护交流量幅值；【保护量】Ia 000.01 AIb 000.01 AIc 000.01 A5.6.1.1.2测量监视：菜单显示的内容为装置采集相应的测量交流量幅值；【测量采样】一次值二次值5.6.1.1.2.1一次值:按“确认”键进入相应的子菜单，“▲”键、“▼”键翻页，按“取消”键返回到前一画面。
5.6.1.1.2.2二次值:按“确认”键进入相应的子菜单，“▲”键、“▼”键翻页，按“取消”键返回到前一画面。
5.6.1.1.3开入监视：开入监视菜单显示的内容为装置采集相应的开关量实际状态；5.6.1.1.4电度监视：显示内容为装置的计算电度；5.6.1.1.4.1计算电度:按“确认”键进入相应的子菜单，按“取消”键返回到前一画面。
P+为正向有功，Q+为正向无功，P-为反向有功，Q-为反向无功 5.6.1.1.5相位监视：显示内容为装置采集电压之间的相位关系；5.6.1.1.6工况监视：显示内容为装置跳闸、合闸次数统计，装置复位次数统计；【开 入 量】开入0 0开入1 0开入2 0【角 度】Ic -Ia 000.00Ua -Ub 000.00Ub -Uc 000.00【工 况】跳闸次数 000合闸次数 000 复位次数 000【电 度】计算电度【一次值】Ia 00.000 KAIb 00.000 KAIc 00.000 KA【二次值】Ia 00.000 AIb 00.000 AIc 00.000 AP+ 000000.00 Q+ 000000.00 P-- 000000.00 Q-- 000000.005.6.1.2定值：进入主菜单后，可以用“▲”键、“▼”键、“◄”键或“►”键选择相应的菜单项，按“确认”键进入相应的子菜单或执行相应的操作，按“取消”键返回到前一画面。
