洗浴中心供配电系统设计

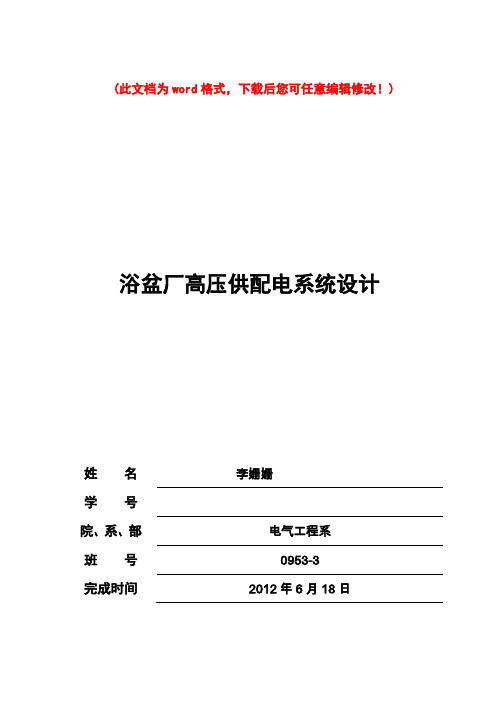

(此文档为word格式，下载后您可任意编辑修改！)浴盆厂高压供配电系统设计姓名李姗姗学号院、系、部电气工程系班号0953-3完成时间2012年6月18日第1章 负荷计算和无功补偿工厂电力负荷计算是正确选择供电系统中导线、变压器、无功补偿装置等电气设备的基础，保障供电系统安全可靠运行必不可少的重要环节。

工厂供电系统运行时的实际负荷并不等于所有用电设备额定功率之和。

这是因为用电设备不可能全部同时运行，每台设备也不可能全部满负荷，各种用电设备的功率因数也不可能完全相同。

因此，工厂供电系统在设计过程中，必须找出这些用电设备的具体工作情况，从而，计算出用电设备的负荷。

1.1 负荷计算1.1.1 单组用电设备计算负荷的计算公式(1)有功计算负荷，（单位为kW ），为需要系数(2)无功计算负荷（单位为kvar ） (3)视在计算负荷（单位为kV•A ）(4)计算电流,（单位为A ）为用电设备的额定电压（单位为kV ） (5)计算功率因数1.1.2 车间380侧负荷计算以一车间为例，对其进行负荷计算。

视在计算负荷 A kV 5253154202223023030⋅=+=+=Q P S计算电流 A 68.79738.035253N 3030=⨯==U S I 计算功率因数其它车间计算方法同上，经计算，可得到各车间380V 侧计算负荷，见表1-1。

表1-1 380V 侧各车间负荷计算表序号 车间名称 cos tan /kW /kvar /kVA /A 1 一车间 0.80 0.75 420 315 525.00 797.68 2 二车间 0.82 0.70 568 390 689.00 1046.86 3 三车间 0.82 0.70 686 485 840.13 1276.48 4 铸造车间 0.79 0.78 650 508 824.96 1253.43 5 模具车间 0.84 0.65 458 290 542.09 823.64 6空压站、煤气站0.830.67582 396 703.951069.57总计3364 23840.810.723027.62217.123752.605701.65注：1.1.3 车间10kV 侧负荷计算经计算，可得各车间10kV 侧计算负荷，见表1-2。

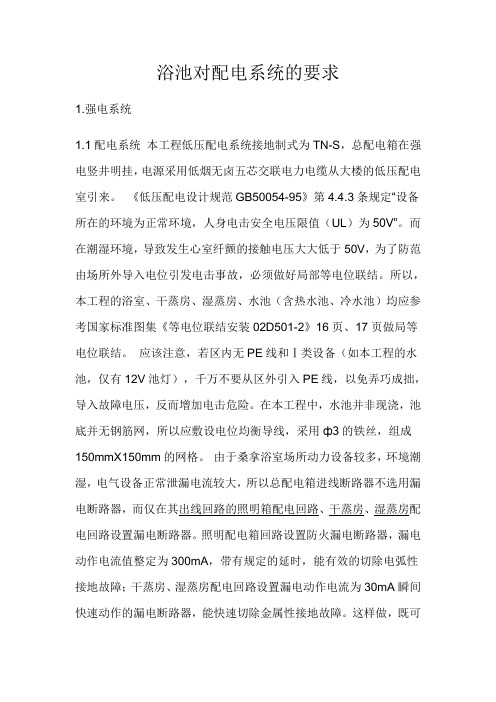

浴池对配电系统的要求1.强电系统1.1配电系统本工程低压配电系统接地制式为TN-S，总配电箱在强电竖井明挂，电源采用低烟无卤五芯交联电力电缆从大楼的低压配电室引来。

《低压配电设计规范GB50054-95》第4.4.3条规定“设备所在的环境为正常环境，人身电击安全电压限值（UL）为50V”。

而在潮湿环境，导致发生心室纤颤的接触电压大大低于50V，为了防范由场所外导入电位引发电击事故，必须做好局部等电位联结。

所以，本工程的浴室、干蒸房、湿蒸房、水池（含热水池、冷水池）均应参考国家标准图集《等电位联结安装02D501-2》16页、17页做局等电位联结。

应该注意，若区内无PE线和Ⅰ类设备（如本工程的水池，仅有12V池灯），千万不要从区外引入PE线，以免弄巧成拙，导入故障电压，反而增加电击危险。

在本工程中，水池并非现浇，池底并无钢筋网，所以应敷设电位均衡导线，采用ф3的铁丝，组成150mmX150mm的网格。

由于桑拿浴室场所动力设备较多，环境潮湿，电气设备正常泄漏电流较大，所以总配电箱进线断路器不选用漏电断路器，而仅在其出线回路的照明箱配电回路、干蒸房、湿蒸房配电回路设置漏电断路器。

照明配电箱回路设置防火漏电断路器，漏电动作电流值整定为300mA，带有规定的延时，能有效的切除电弧性接地故障；干蒸房、湿蒸房配电回路设置漏电动作电流为30mA瞬间快速动作的漏电断路器，能快速切除金属性接地故障。

这样做，既可避免进线断路器频繁跳闸，缩小故障停电范围，减少人们的恐慌情绪，又能有效的防范电气火灾和保护人身安全。

从一年多来的运行情况看来，当初这种设计思路是正确的。

1.2照明系统1.2.1正常照明本工程的楼梯间、电梯前室、公共走道、服务台、休息大厅、贵宾间、按摩间等场所选用三基色节能筒灯，线路均采用阻燃型聚氯乙烯绝缘电线，穿钢管顶棚内敷设（ACC）。

水池池灯采用12V安全特低电压，由降压隔离变压器供电。

要注意220V/12V变压器应设置在干燥场所，而且隔离变压器的二次回路导线和灯具外壳不接地，当出现导线碰壳故障时，外壳和地并没有电位差。

桑拿浴室场所电气设计的探讨(一)桑拿浴室属于特殊场所，存在着区别于一般场所的特殊的电气安全问题，国际电工委员会（IEC）对此制定有专门的标准——IEC60364-7.笔者想通过对某酒店地下桑拿城装修工程实例的分析整理，以加深对IEC条款和我国电气规范相关条文的理解，不当之处，还望同行不吝指正。

1、强电系统1.1配电系统本工程低压配电系统接地制式为TN-S，总配电箱在强电竖井明挂，电源采用低烟无卤五芯交联电力电缆从大楼的低压配电室引来。

《低压配电设计规范GB50054-95》第4.4.3条规定“设备所在的环境为正常环境，人身电击安全电压限值（UL）为50V”。

而在潮湿环境，导致发生心室纤颤的接触电压大大低于50V，为了防范由场所外导入电位引发电击事故，必须做好局部等电位联结。

所以，本工程的浴室、干蒸房、湿蒸房、水池（含热水池、冷水池）均应参考国家标准图集《等电位联结安装02D501-2》16页、17页做局等电位联结。

应该注意，若区内无PE线和Ⅰ类设备（如本工程的水池，仅有12V池灯），千万不要从区外引入PE线，以免弄巧成拙，导入故障电压，反而增加电击危险。

在本工程中，水池并非现浇，池底并无钢筋网，所以应敷设电位均衡导线，采用ф3的铁丝，组成150mmX150mm的网格。

由于桑拿浴室场所动力设备较多，环境潮湿，电气设备正常泄漏电流较大，所以总配电箱进线断路器不选用漏电断路器，而仅在其出线回路的照明箱配电回路、干蒸房、湿蒸房配电回路设置漏电断路器。

照明配电箱回路设置防火漏电断路器，漏电动作电流值整定为300mA，带有规定的延时，能有效的切除电弧性接地故障；干蒸房、湿蒸房配电回路设置漏电动作电流为30mA瞬间快速动作的漏电断路器，能快速切除金属性接地故障。

这样做，既可避免进线断路器频繁跳闸，缩小故障停电范围，减少人们的恐慌情绪，又能有效的防范电气火灾和保护人身安全。

从一年多来的运行情况看来，当初这种设计思路是正确的。

汶上洗浴中心弱电系统设计方案济宁尚都经贸有限公司（山东泰赢系统技术有限公司）2011年5月16日第一章工程项目需求分析建设一套适用于洗浴中心的智能化弱电系统，能提高洗浴中心的安全性、舒适性并可配合现代化的管理方式从而降低运营成本增加宾馆的诸多功能。

在此，我公司将结合宾馆的具体情况及我公司在弱电领域的成功经验，将为宾馆设计一套适用于该宾馆的弱电系统方案。

洗浴中心弱电系统主要由以下几个系统组成：计算机网络系统、公共广播系统（备选）、数字程控交换机系统、电视监控系统。

以上弱电子系统的核心技术是对信息的采集、取用和综合管理，即对信息的综合利用。

这种对信息综合管理的一个主要且不可缺少的方面是弱电系统优化设计。

弱电系统优化设计应使弱电系统的设备、子系统及其系统平台达到完整统一、功能齐全，但系统的实现关键在于要解决各个子系统之间的互连性和互操作性。

我公司为洗浴中心提供的弱电系统设计方案，是通过优化设计宾馆内的各种功能子系统，并进行各子系统的综合管理，以实现整个洗浴中心内信息资源的合理共享和分配，在这个基础上既为业主节约了成本，又可达到提高物业管理者的工作效率，降低设备运行费用并实现最佳的物业管理模式，从而为业主和宾馆用户提供一个优化的工作、生活环境，以适应当今信息社会的需要和提高宾馆形象。

现分别就以上弱电系统的设计作一简单介绍：1、有线电视系统：与数据信息网相连的现代有线电视网具有传输速度快，数据带宽等特点。

业主不但可以从有线电视系统收看丰富多彩的文娱节目和新闻，还可得到如节目点播，卡拉OK点播等附加服务，在住户家中所看到的与录像机实现的功能完全一样，可以快进、慢放、暂停和存储。

系统采用国产设备，有线电视系统是按照860MHZ邻频双向传输网络系统，功能要求，共计253个电视终端（不含入网费），设1套卫星天线，可加入内部节目。

2、公共广播系统：。

公共广播系统的目的主要是为洗浴中心内的浴室、走道、园区等公共场所等提供音乐欣赏、广播通知以及消防广播服务，宾馆内各处的扬声器均需在公共广播系统的控制下播放音乐、歌曲和紧急事务广播，为整个宾馆营造一个轻松、舒适和安全的环境。

浴盆厂高压供配电系统设计姓 名高全福学 号 20XX7344 院、系、部 电气工程系 班 号 0953-3 完成时间20XX 年6月18日※※※※※※※※※ ※※ ※※※※※※※※※※※※※ 2009级工厂供电课程设计第1章负荷计算和无功补偿工厂电力负荷计算是正确选择供电系统中导线、变压器、无功补偿装置等电气设备的基础，保障供电系统安全可靠运行必不可少的重要环节。

工厂供电系统运行时的实际负荷并不等于所有用电设备额定功率之和。

这是因为用电设备不可能全部同时运行，每台设备也不可能全部满负荷，各种用电设备的功率因数也不可能完全相同。

因此，工厂供电系统在设计过程中，必须找出这些用电设备的具体工作情况，从而，计算出用电设备的负荷。

1.1 负荷计算1.1.1 单组用电设备计算负荷的计算公式(1)有功计算负荷e d 30P K P =，（单位为kW ），d K 为需要系数 (2)无功计算负荷ϕtan 3030P Q =（单位为kvar ） (3)视在计算负荷23023030Q P S +=（单位为kV•A ） (4)计算电流N30303U S I =,（单位为A ） N U 为用电设备的额定电压（单位为kV ） (5)计算功率因数3030cos S P =ϕ1.1.2 车间380侧负荷计算以一车间为例，对其进行负荷计算。

视在计算负荷 A kV 5253154202223023030⋅=+=+=Q P S计算电流 A 68.79738.035253N 3030=⨯==U S I 计算功率因数 80.0525420cos 3030===S P ϕ 其它车间计算方法同上，经计算，可得到各车间380V 侧计算负荷，见表1-1。

表1-1 380V 侧各车间负荷计算表注：93.0,90.0q p ==∑∑K K1.1.3 车间10kV 侧负荷计算经计算，可得各车间10kV 侧计算负荷，见表1-2。

表1-2 10kV 侧各车间负荷计算表注：93.0,90.0q p ==∑∑K K1.2.1 无功补偿工厂中的用电设备在运行过程中，除了消耗有功功率外，还需要大量的无功功率在电源至负荷之间交换，导致功率因数降低，所以一般工厂的自然功率因数都比较低，它给工厂供配电系统造成不利影响[6]。
