某住宅小区供配电系统设计

南阳理工学院本科生毕业设计（论文）学院（系）：电子与电气工程学院专业：电气工程及其自动化学生：指导教师：完成日期 2014 年 5 月南阳理工学院本科生毕业设计（论文）某小区供配电系统设计Design for the Power Supply and distribution systemof a residence community总计： 36 页表格： 10 个插图： 9 幅南阳理工学院本科毕业设计（论文）某小区供配电系统设计Design for the Power Supply and distribution systemof a residence community学院：电子与电气工程学院专业：电气工程及其自动化学生姓名：学号：指导教师（职称）：评阅教师：完成日期：南阳理工学院Nanyang Institute of Technology某小区供配电系统设计［摘要］住宅小区供配电系统的稳定运行直接影响着人们的日常生活及秩序。

因此研究小区供配电系统如何更好的实现安全、可靠、经济运行具有现实的意义。

本课题初步对住宅小区的供配电系统进行设计，并根据国家相关标准对所设计的内容进行规范化。

分析小区的原始数据和供电特点，对小区各类负荷进行计算；通过计算负荷选择变压器的容量和数目完成变电所的设计；合理选择电气主接线方式；根据短路电流选择合适的电力电缆；确定建筑物防雷等级，做好小区的防雷接地保护。

设计过程中不仅要保证供电的质量和安全性，还应尽量满足供电的经济性，节省能源和材料。

［关键词］计算负荷；短路电流；变压器；供配电设计；防雷接地Design for the Power Supply and Distribution Systemof a Residence CommunityElectrical Engineering and Automation Specialty MA Jun-yaoAbstract: Residence community for safe and reliable operation of the distribution system directly affects people's daily lives.This project is initially designed for the power supply and distribution system of the residence community. And also the design is normalized in accordance with the relevant national regulations and standards. So the power supply and distribution system in residence community district how to realize the safe, reliable and economic operation has realistic meaning. Analysis the raw data for the residence community and load calculation of the residence community. Based on the calculated load the measures of power supply and distribution of the residence community is designed. It includes the electric main wiring design, transformer and distribution substation design. Meanwhile the appropriate electric power cable are selected according to the short-circuit current. And the protection design about grounding for lightning is also essential. Not only must the quality and safety of power supply be ensured, but also the economical power supply, energy-saving and material-saving should be met as much as possible.Key words:Load calculation; Short-circuit current; Transformer; Power supply and distribution design; Grounding for lightning目录1 引言 (1)1.1 住宅小区供配电系统现状及研究意义 (1)1.2 本工程供配电系统概述及相关原则 (1)2 负荷的计算 (2)2.1 负荷分级以及要求 (2)2.1.1 负荷分级和供电电源要求 (2)2.1.2 本工程建筑的负荷类型 (3)2.2 计算负荷概述 (4)2.2.1 概述 (4)2.2.2 计算负荷的步骤 (5)2.2.3 本工程负荷计算 (8)2.3 无功补偿 (10)2.3.1 无功补偿的目的 (10)2.3.2 无功补偿的方法 (10)2.3.3 无功补偿容量 (11)3 短路电流的计算 (12)3.1 短路计算的目的 (12)3.2 无限大容量电源条件下短路电流的计算 (12)3.2.1 短路电流计算基本步骤 (12)3.2.3 本工程短路电流计算 (14)4 本工程供配电措施设计方案 (16)4.1 供配电系统概述 (16)4.2 变电所的设计 (16)4.2.1 变电所位置及环境 (16)4.2.2 变压器容量和数目的选取原则 (17)4.2.3 变压器容量及数目的选择 (18)4.2.4 变压器类型的选择 (21)4.2.5 本工程变电所的设计 (21)4.3 电气主接线方式的设计 (22)4.3.1 高压电气主接线 (22)4.3.2 低压电气主接线 (22)4.4 配电系统线路的设计 (23)4.4.1 配电线路的接线方式 (23)4.4.2 本工程选用的接线方式 (24)4.5 电缆的选择 (24)4.5.1 电缆型号选择 (24)4.5.2 电缆的敷设 (25)4.5.3 电缆截面积的选用原则 (25)4.5.4 高压侧电缆截面积的选择 (26)4.6 本工程设计说明 (27)5 防雷接地保护 (28)5.1 防雷保护系统 (29)5.1.1 建筑物的防雷分类 (29)5.1.2 本工程建筑物防雷保护 (29)5.2 接地保护系统 (30)5.2.1 接地方式 (30)5.2.2 本工程采用的接地方式 (30)5.3 等电位联结 (31)结束语 (32)参考文献 (33)附录 (34)致谢 (36)1 引言1.1 住宅小区供配电系统现状及研究意义随着社会的发展越来越快，越来越发达，电能也逐渐成为人们生活中最重要的能源之一，人们对电能的依赖程度越来越高，是生活中必不可少的一种能源。

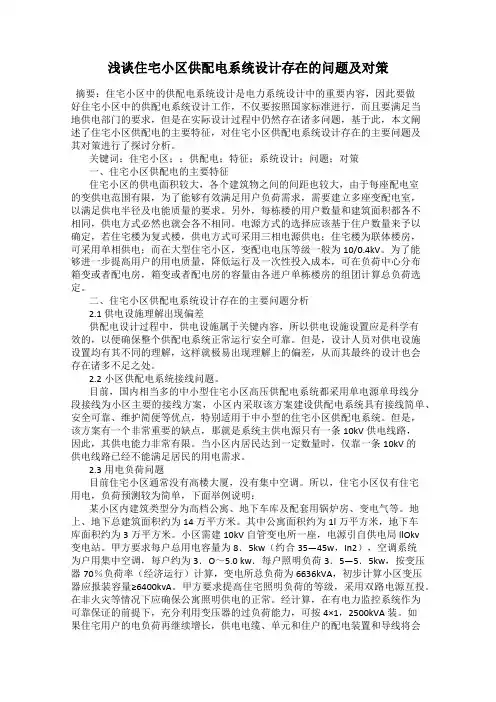

浅谈住宅小区供配电系统设计存在的问题及对策摘要：住宅小区中的供配电系统设计是电力系统设计中的重要内容，因此要做好住宅小区中的供配电系统设计工作，不仅要按照国家标准进行，而且要满足当地供电部门的要求，但是在实际设计过程中仍然存在诸多问题，基于此，本文阐述了住宅小区供配电的主要特征，对住宅小区供配电系统设计存在的主要问题及其对策进行了探讨分析。

关键词：住宅小区；；供配电；特征；系统设计；问题；对策一、住宅小区供配电的主要特征住宅小区的供电面积较大，各个建筑物之间的间距也较大，由于每座配电室的变供电范围有限，为了能够有效满足用户负荷需求，需要建立多座变配电室，以满足供电半径及电能质量的要求。

另外，每栋楼的用户数量和建筑面积都各不相同，供电方式必然也就会各不相同。

电源方式的选择应该基于住户数量来予以确定，若住宅楼为复式楼，供电方式可采用三相电源供电；住宅楼为联体楼房，可采用单相供电；而在大型住宅小区，变配电电压等级一般为10/0.4kV。

为了能够进一步提高用户的用电质量，降低运行及一次性投入成本，可在负荷中心分布箱变或者配电房，箱变或者配电房的容量由各进户单栋楼房的组团计算总负荷选定。

二、住宅小区供配电系统设计存在的主要问题分析2.1 供电设施理解出现偏差供配电设计过程中，供电设施属于关键内容，所以供电设施设置应是科学有效的，以便确保整个供配电系统正常运行安全可靠。

但是，设计人员对供电设施设置均有其不同的理解，这样就极易出现理解上的偏差，从而其最终的设计也会存在诸多不足之处。

2.2小区供配电系统接线问题。

目前，国内相当多的中小型住宅小区高压供配电系统都采用单电源单母线分段接线为小区主要的接线方案，小区内采取该方案建设供配电系统具有接线简单、安全可靠、维护简便等优点，特别适用于中小型的住宅小区供配电系统。

但是，该方案有一个非常重要的缺点，那就是系统主供电源只有一条10kV供电线路，因此，其供电能力非常有限。

住宅小区的供配电设计分析摘要：本文从小区负荷计算、高压供电方案的选择、配电站、变压器、导体的选择等方面和小区供配电电设计过程注意的问题进行了简要的叙述，以供同僚参考。

关键词：住宅小区供配设计负荷计算1、小区用电负荷分析计算1.1 各类用户用电容量计算住宅部分用电负荷容量采取负荷密度法与需要系数法. 目前按以下原则计算小区住宅的用电容量：住宅面积60 m2 以下的每户4 kW；建筑面积在60~90 m2 住宅用电容量为每户6 kW；面积在90~120 m2 每户容量为8 kW；面积在120~150 m2每户容量为10 kW；面积在150 m2 以上的用电容量为12 kW；别墅用电根据客户需求单独计算.新建住宅内公建设施用电设备应按实际设备容量计算，未标明部分住宅公共用电设施供电基本容量按每30 W/m2 配置. 办公用房按单位建筑面积100 W/m2 计算. 在大型小区内部设置有学校、商场、宾馆的，根据他们的设计需求确定用电负荷.需求不明确的商业按100~180 W/m2 估算.现以某市K25 地块新建住宅小区供配电设计为例进行介绍：K25 地块新建住宅小区总的建筑面积约为17 万m2，共有10 栋高层住宅，按照《江西省新建住宅供配电设施建设标准》，K25 地块新建住宅小区负荷计算总的用电负荷为9 377.68 kW，住宅用电负荷配置系数按0.6 进行配置，计算出应配置配电变压器总容量为5 627 kV A.在计算负荷时，应精确到每一栋建筑，每一栋楼（单元）的用电单位（以一个用电计量点为一个单位），作为选择变压器容量、电缆面积、回路数的基本参数. K25 地块共建设10 栋住宅，根据客户提供的户型面积和套数，分别计算各栋负荷大小，供选择各栋配电房变压器和各支线电缆的选择，根据负荷计算结果，K25 地块新建住宅小区每栋楼选用一台变压器630 kV A ，合计10 台配电变压器进行供电. 地下室的用电按照就近原则，在负荷较小的1栋、9 栋、10 栋变压器中安排.2、供配电方案设计住宅小区供电可靠性的关键在供电方案的制定，小区供电方案按照小区负荷结合当地城市电网制定，供电方案的优劣决定了小区供电的可靠性和经济性.2.1 小区接入电源供电设计住宅小区供配电设施外部电源线路和电缆应符合城市建设规划并报政府.小区确定总负荷、各用电单位负荷性质后，建设单位应尽快向当地供电营业部门申报正式用电申请.对于大型住宅，在做整个项目的可行性研究时必须向当地供电部门征求意见，如果附近没有已建成的区域供电变电站，就有必要考虑在项目可行性研究时一并规划预留区域供电变电站的站址、留好建设通道，做好小区内配电方案和供配电设施用房的设计，并与新建住宅详规设计同步. 否则，可能因为电网在附近没有变电站或变压器容量不足无法满足小区供电.供电公司接到客户申请后，应根据电网的实际情况，制定具体供电方案，住宅小区的10 kV 外部供电方式应报当地城市规划管理部门确定电缆或架空线路供电.设计单位应根据供电公司下达的《高压供电方案通知单》进行工程设计. 《高压供电方案通知单》应明确主供电源、备用电源、变压器容量、保护装置、计量方式及装置等重点内容，同时明确线路路径、建设架空线路或电力电缆方案.K25 地块新建住宅小区电源一：从110 kV 甲变电站新增10 kV 出线间隔1 个，10 kV 交联聚乙烯绝缘电力电缆1 回，型号ZR-YJV22-8.7/15-3×240；电源二、从110 kV 乙变电站新增10 kV 出线间隔1 个，10 kV 交联聚乙烯绝缘电力电缆1 回，型号ZR-YJV22-8.7/15-3×240. 电源分别从两个变电站出线，提高了供电可靠性，确保一路电源检修或故障时另一路电源能够正常供电，提高小区供电可靠性.2.2 小区供电接线方式设计2.2.1 小区内部建设配电网的一般要求小区内部建设配电网应根据小区实际情况，确定用欧式箱变供电还是用配电房供电，确定总配电房（开闭所）的建设地点，联接方式是采取环网柜还是环网变等具体接线. 小区内用欧式箱变还是用配电房供电的方式，应由建设单位负责提供建设意见报供电企业（负责建成后运行、维护单位）商定，多层住宅宜选用欧式箱变为宜；小高层以上住宅宜选用户内配电房. 配电房、欧式箱变的位置尽可能靠近电缆井（单元口）附近，以便减少低压电缆的长度，既减少投资又降低压降.2.2.2 高压供电方式住宅区高压供电宜采用开关站、配电站进行供电，多层小区用环网柜、分支箱连接，较多采用欧式箱变供电；对于多层和高层结合的小区可以用两种方式结合.十层及以上高层建筑宜采用户内配电站方式供电. 户内配电站应采用干变. K25 地块是高层建筑采用户内地下变电站配电. 开关站、环网柜每路出线所带配变总容量不宜超过2 000 kV A. 高压电缆截面应力求简化并满足规划、设计要求，并进行热稳定校验.多层住宅小区一般采用箱式变电站，根据小区各栋负荷情况安排一栋或多栋共用一台箱式变电站，容量不宜大于630 kV A，位置选择应考虑环境影响最小化，兼顾低压电缆最短、投资最少为宜.为了提高供电可靠性，采用环网性变压器形成手拉手供电.内部设置有学校、商场、宾馆变压器容量未超过2 000 kV A 的可以从开关站和配电站出10 kV专线供电，可靠性要求高的可以从不同母线各出一回专线供电互为备用；超过2 000 kV A 的另行向供电营业单位申请确定供电方式.2.2.3 低压供电方式低压线路长度不宜超过250 m；高层住宅低压电缆宜采用预分支电缆以减少低压分线箱占地，同时安全、美观、接线简单. 低压线路应采用多点及末端接地方式，接地电阻小于10 Ω. 每台变压器应装设低压自动无功补偿装置，电容器容量应满足不小于20 %变压器容量.2.2.4 接线形式设计小型开关站可采用单母线接线方式；中型开关站和大型开关站应采用单母线分段接线方式，并应设置母联开关.具备两台及以上配变的配电站应装设0.4 kV母联开关，低压进线开关与母联开关之间加装闭锁装置（电气联锁+机械联锁），确保低压进线开关与母联开关不能同时合上. 为确保公用建筑设备的可靠供电，为公建设施供电的低压线路不应与为住宅供电的低压线路共用一路.对于一级负荷，除应由双重电源供电外，还应配置自备应急电源[10]. 一级负荷应根据现场实际考虑多点或集中设置应急备用柴油发电机组，保证消防、电梯等设备在电网事故情况下的应急用电. 柴油发电机组装机容量应能够保证一级负荷在电网故障情况下能够正常供电，在电网故障发生时自动启动并只带一级负荷.3、电气设备选型3.1 高压设备选型配电变压器应采用节能环保型、低损耗、低噪音变压器，接线组别为Dyn11. 户内配电站必须采用干变，户外欧式箱变可采用干变或油变. 干式变压器应选用相当于SCB11 及以上型号变压器，单台容量不宜大于800 kV A. 箱式变电站容量不宜大于630 kV A. 欧式箱变应选用外壳耐腐蚀、设计有通风、入口可以锁、高可靠性、少维护的开关设备. 高压电缆应采用阻燃型交联电力电缆，绝缘等级选用8.7/15 kV;电缆头宜采用冷收缩、预制式比较可靠.环网柜环网单元宜采用4-6 单元，柜内开关宜选用断路器或SF6 负荷开关，SF6 负荷开关使用三工位开关，并采用弹簧储能操作机构，出线均应配备带电显示器和接地故障指示器.配电站、开关站、环网柜应选用短路容量能满足较长期发展需要、可靠性高、体积小、维护工作量少和操作简单的技术成熟设备，高层建筑可使用小型化断路器，采用SF6 全密封充气绝缘；对于大型配电站、开关站，宜采用断路器、中置式开关柜，并配置相应的数字式继电保护装置。

摘要本次所设计的课题是某住宅小区供电系统的设计，该供电系统是有两个配电室和一个开闭所组成的住宅小区专用的降压变电系统，具有10kV和380V两个电压等级，10kV一侧接与110kV变电站的10kV母线，380V主要用于小区用户的用电。

本次所设计的供电系统是非常重要的，如果系统出故障了，将影响整个住宅小区的供电，所以可靠性要求很高。

所以这次设计必须考虑到供电系统的安全性、可靠性及经济性。

本说明书通过对变电站的主接线设计，短路电流计算，主要电气设备型号和参数的确定，电气设备的动热稳定校验，备用电源的自动投入设计，无功补偿设计，防雷和过电压保护装置的设计较为详细地完成了电力系统中变电站的设计。

本次设计论文是以我国现行的各有关规范规程等技术标准为依据，所设计是一次初步设计，根据任务书提供原始资料，参照有关资料及书籍，对各种方案进行比较而得出。

关键词配电室；短路计算；无功补偿；备用电源投入AbstractThe design of this residential area is the subject of the preliminary design of 10kV power supply system, the power distribution system, there are two rooms and an opening and closing a residential area consisting of a dedicated step-down transformer system with 10kV and 380V 2 a voltage, 10kV and 110kV substation side of the access bus 10kV, 380V electricity mainly for residential users.The power supply system designed is very important, if the system is broken, the entire residential area will affect the power supply, so the high reliability requirements. Therefore, the design must take into account the power system security, reliability and economy. This manual wiring through the main substation design, short circuit current calculation, the main electrical equipment to determine the model and parameters, electrical equipment, the dynamic thermal stability test, automatic backup power supply design, reactive power compensation design, lightning protection and over voltage protection Device completed in detail the design of substations in power system.This design thesis is based on our current norms of order and other relevant technical standards as the basis, the design is a preliminary design, according to mandate of the original book to provide information, reference information and books, to compare the various programs which have come.Keywords Distribution room ; Short-circuit calculation; Reactive power compensation ; Backup Power Input目录摘要 (I)Abstract (II)目录 .................................................................................................................................................... I II 1 绪论 .. (1)1.1 课题背景 (1)1.2 设计的目的和基本要求 (1)1.3 论文研究的主要内容 (2)2.1 负荷计算 (3)2.1.1 计算负荷的意义及计算目的 (3)2.1.2 电力负荷的分级及其对供电的要求 (3)2.1.3确定计算负荷系数 (4)2.1.4求计算负荷的方法 (4)2.15负荷资料 (5)2.2.1 主变压器的选择原则 (6)2.2.2 主变台数的确定 (6)2.2.3 主变压器容量的确定 (7)2.2.4 主变压器型号的确定 (7)3 电气主接线的设计 (9)3.1 电气主接线设计 (9)3.1.1 电气主接线设计的重要性 (9)3.1.2 电气主接线设计的步骤 (9)3.2 开闭所及配电室位置和数量的设计 (10)3.2.1 电气主接线的基本形式 (10)3.2.2 各接线的适用范围 (10)3.3 供电系统主接线方案的设计 (12)3.3.1 配电室主接线的设计 (12)4 短路电流计算 (13)4.1 短路计算概述 (13)4.1.1 短路电流计算的目的 (14)4.1.2 短路电流计算的一般规定 (14)4.1.3 短路电流的计算步骤 (15)4.2 短路电流的计算 (15)4.2.1短路计算 (15)4.2.1短路电流的计算 (16)5 电气设备的选择与校验 (20)5.1 电气设备选择的一般条件 (20)5.1.1 按正常工作条件选择 (20)5.1.2 按短路条件进行校验 (21)5.2 各电气设备选择的原则 (22)5.2.1 断路器的选择原则 (22)5.2.2 隔离开关的选择原则 (23)5.2.3 避雷器的配置原则 (24)5.2.4 电流互感器的选择原则 (24)5.2.5 电压互感器的选择 (26)5.3 10kV侧设备的选择 (27)5.4 380V侧设备的选择 (29)6 防雷与接地 (31)6.1 变电所的防雷保护 (31)6.2变电所的接地 (32)6.2.1接地装置的设计计算 (32)6.2.2 变电所公共接地装置的具体计算 (33)7 备用电源自动投入 (35)7.1 自动投入装置 (35)7.2自动投入装置的运行 (35)结论 (37)参考文献 (38)附录配电室接线图 (39)致谢 (41)1 绪论1.1 课题背景随着经济的发展和人民生活水平的提高，对供电质量的要求日益提高。

重庆大学学生毕业设计开题报告一、课题的目的及意义（含国内外的研究现状分析）：1．课题目的：本设计主要阐述了现代化小区各系统供配电电设计的设计依据、原则和方法及设计选择的结论。

本设计共主要包括强电部分设计部分设计及安防部分设计。

强电部分主要内容包括：低压配电系统、照明系统及防雷接地系统的设计，其中包括负荷计算、照度计算等。

本小区电气设计作为毕业设计，其目的是通过切身实践，综合运用所学知识，理论联系实际，锻炼独立分析和解决建筑电气设计问题的能力，为即将面临的工作奠定坚实的基础。

2.课题意义：电能是人们生活中不可缺少的能源和生活工具，它的影响力和对社会的帮助可以说超过了任何媒介。

当然如果只有电能这种单纯的物质，电能一样不能为人民服务。

所以，必须要有专门的专业人员对其进行分配与传输，这样才能使电能造福于人，服务于人民群众。

当前，电能的供配电系统的种类与形式纷繁复杂，所以选择一种适合的系统形式不是太容易。

如果选择的不合适可能会造成财产的损失、设备的浪费，有时甚至造成人类的伤亡。

所以，选择一种适合的系统十分重要，不容马虎。

本课题就是住宅小区的供配电系统的设计，是一个典型的案例，设计内容主要包含以下几个方面的内容，住宅小区的负荷计算，小区变配电所的位置选取，小区变配电所内主变压器太熟与容量的选择，防雷，接地等内容。

其中的每部分内容都十分重要每一部分都会影响住宅小区的整体效果与安全性能。

供配电系统的发展也是科技进步的表现，反过来一样，供配电系统越是需要发展就越需要科技的进步。

当前，中国供配电事业飞速发展，这是人民需求增多的映射。

当然，满足人民的各种需求也是供配电部门与人员的责任与义务。

目前智能供配电系统也层出不穷，反映出进步与革新。

总之，建立不仅满足要求同时考虑到未来发展需要的供配电系统是我们不尽的追求，需要我们的不懈努力。

二、课题任务、重点研究内容、实现途径、条件：1.课题任务：（1）掌握小区供配电系统设计的基本原理。

网络教育学院本科生毕业论文（设计）题目：某住宅小区电气部分设计内容摘要随着科学技术的快速发展以及人民生活水平日益的提高，居民对其住宅环境的要求也越来越高。

近年来，信息科技、自动控制技、计算机网络以及智能楼宇与建设的出现，住宅小区的电气设计也由以前单纯要求照明,发展为更为人性化的方面。

本次毕业设计主要对某住宅小区的电气部分进行了设计。

论文从设计的工程概况和本次设计的依据入手，首先对该小区配电系统进行了详细讨论,分析了其低压系统的接线方式、负荷等级及电源、设备安装以及电能计量等方面；接着，对该小区的照明系统进行了计算设计，主要对各个位置和场所的照应设备进行了选型；最后，对该住宅小区的防雷部分进行了研究和设计，论文有一定的实际意义。

本次毕业设计通过切身的计算和实践,不仅全面的运用所学的理论知识进行了分析计算，还综合联系实际各种情况,可以很好地锻炼独立分析、研究和解决建筑电气设计问题的能力，奠定了以后工作的坚实基础.关键词：配电系统;防雷接地；电能计量;照明系统目录内容摘要 ............................................................................................................................1 绪论 01.1 建筑电气的发展趋势与现状 01。

2 课题的研究背景和意义 01.3 本次论文的主要工作 (1)2 小区供配电系统的设计 (2)2。

1 设计要求与原则 (2)2。

2 低压配电系统线路的选择 (3)2.2.1.低压线路接线方式 (3)2。

2。

2.负荷等级及供电要求 (5)2.3 供配电设计 (7)2。

4 设备安装 (8)2.5 电能计量方式选择 (8)3 小区照明系统的设计 (10)3.1照明系统的概述 (10)3.1.1照明系统的目的与要求 (10)3.1。

2照明计量单位 (11)3.2 照明组成 (11)3.3 照度方式 (12)3.4光源和灯具 (13)3。

住宅小区供配电系统设计分析摘要：住宅小区供配电系统关系到小区居民用电可靠性和生活品质，由此对供配电系统设计提出了较高要求。

该文概述了住宅小区供配电系统设计主要内容和基本原则，分析了供配电系统设计方法。

关键词：供配电系统；设计；住宅小区随着社会经济的快速发展，电能与人们生活的联系日趋紧密，住宅小区作为人口集中居住的区域，用电情况尤其复杂，不仅用电设备种类不断增多，而且大功率电器应用愈加广泛，人们用电方式呈现复杂化、用电需求多样化的特点，使得住宅小区供配电设计压力增加[1]。

住宅小区通常由商住楼、纯住宅楼、独立商业建筑、幼儿园、综合服务设施、地下车库等组成，负荷等级分为一到三级，供配电设计既要满足相关标准规范要求，也要考虑居民生活需求和建设成本要求[2]。

有鉴于此，本文对住宅小区供配电系统设计进行了分析。

1住宅小区供配电系统设计概述1.1 供配电设计的主要内容住宅小区供配电系统主要涉及电力系统供、配、用三个环节，设计内容包括供电电源选择、高低压配电系统设计、照明设计、电气设备选型等。

主要任务是根据工程特点提出安全、合理的供配电方案，按照负荷量选择导线截面及设备规格，依据用电需求选择控制方式和保护方法，在满足安全可靠前提下考虑经济性等。

1.2 供配电设计的基本原则住宅小区供配电系统设计遵循的基本原则可以概括为安全、经济、可靠和实用。

安全性是电气设计的前提，人们利用电能必须有安全作为保证，这个安全包括操作安全和设备安全，通过安全防护设计避免因操作失误而导致安全事故。

经济合理是可持续发展的基础，电气设计除了要保证安全，还应是经济高效的，这样才能维持运营期间正常的维护和管理。

可靠性反映了电气设计的质量要求，住宅小区用电设备种类繁多，用电量较大，要保证持续、稳定地供电就要有较高的可靠性。

实用性体现了供配电系统适应小区用电需求的能力，随着物联网、智能家居的应用，要求供配电系统具有智能性，在运行过程中对用电设备进行自动监控，以确保用电安全、舒适、可靠、便捷。

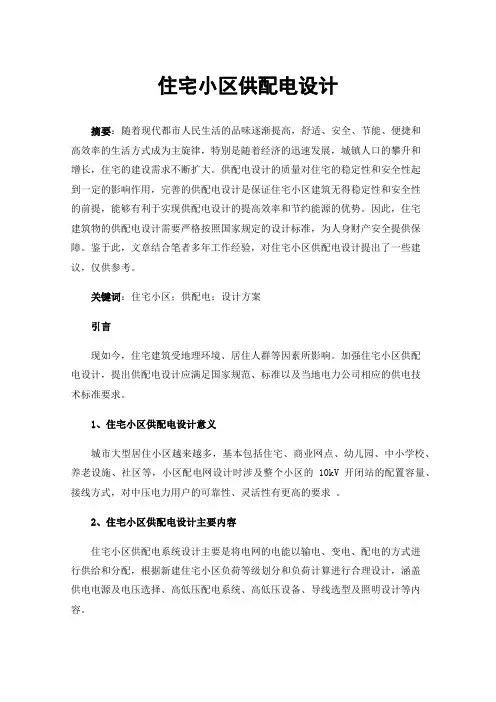

住宅小区供配电设计摘要：随着现代都市人民生活的品味逐渐提高，舒适、安全、节能、便捷和高效率的生活方式成为主旋律，特别是随着经济的迅速发展，城镇人口的攀升和增长，住宅的建设需求不断扩大。

供配电设计的质量对住宅的稳定性和安全性起到一定的影响作用，完善的供配电设计是保证住宅小区建筑无得稳定性和安全性的前提，能够有利于实现供配电设计的提高效率和节约能源的优势。

因此，住宅建筑物的供配电设计需要严格按照国家规定的设计标准，为人身财产安全提供保障。

鉴于此，文章结合笔者多年工作经验，对住宅小区供配电设计提出了一些建议，仅供参考。

关键词：住宅小区；供配电；设计方案引言现如今，住宅建筑受地理环境、居住人群等因素所影响。

加强住宅小区供配电设计，提出供配电设计应满足国家规范、标准以及当地电力公司相应的供电技术标准要求。

1、住宅小区供配电设计意义城市大型居住小区越来越多，基本包括住宅、商业网点、幼儿园、中小学校、养老设施、社区等，小区配电网设计时涉及整个小区的10kV开闭站的配置容量、接线方式，对中压电力用户的可靠性、灵活性有更高的要求。

2、住宅小区供配电设计主要内容住宅小区供配电系统设计主要是将电网的电能以输电、变电、配电的方式进行供给和分配，根据新建住宅小区负荷等级划分和负荷计算进行合理设计，涵盖供电电源及电压选择、高低压配电系统、高低压设备、导线选型及照明设计等内容。

3、住宅小区供配电设计方案3.1小区照明配电设计住宅小区采用一般照明方式，预留局部照明插座，普通照明采用单相220V供电，应急照明采用双电源供电的自动切换方式，根据室外光照及时间进行自动控制。

3.2负荷性质的划分和计算按照负荷的重要性和断电后所产生的影响，分为一级负荷、二级负荷、三级负荷，且负荷等级越高，对供配电系统的安全性、稳定性以及可靠性的标准要求也高，根据、《建筑设计防火规范》规定的负荷等级标准进行划分，十九层及以上的住宅建筑为一类，消防电梯、消防装置、水泵房、一类汽车库一级应急照明用电大于5000m2的人防工程，消防负荷为一级负荷。

住宅小区10KV高电压供配电系统设计初探由于城市经济的快速发展，人们对居住小区环境的要求也越来越高，在对小区设计供电系统时，必须结合小区规划需求和居住小区的规模，并在此基础上要满足小区用电需要并且在最大程度上满足供配电系统安全、可靠、经济、合理的要求。

本文将结合某小区的具体工程，论述10kV高压供配电系统的设计，为提高工程的经济效益和社会效益作一初探。

标签：住宅小区;10KV高电压;配电系统;设计随着我国城市化进程的不断推进和各种物质的丰富，人们生活得到了极大改善。

出现了各种各样的大型住宅区、别墅，人们生活得更集中，现代化程度较高，各种配套设施也越来越完善。

为了提高住宅质量的社区电源设计，满足人们日益增长的物质和文化生活的需要，应该结合住宅需求规模和地区规划，全面推广优化设计，保证居住环境舒适、美观、安全、环保。

一、设计思路住宅小区供配电工程的设计，首先是要满足建设小康社会的需要，适应现在，开发将来。

设计中根据小区实际情况，用电负荷的容量及分布，使变压器深入负荷中心，缩短低压供电半径，降低电能损耗，节约有色金属，减少电压损失，满足供电质量要求。

住宅小区的供电方案主要有：杆上变电站、户外预装式变电站、独立式配变电所三种。

因为现在住宅楼一般都为多层或小高层，为避免飘落物体、儿童玩耍等造成事故，住宅小区内不宜采用杆上变电站。

独立式配变电所需要一定面积的土建占地，增加了建设投资，而小区的建设是分区、分期进行的，在时间上具有先后顺序，此方案对该小区不适宜。

户外预装式变电站体积小，占地少，外形美观，噪声相对也较小，所需要投入的资金和时间都较少，维修比较方便，且运行穩定、可靠、安全，高压侧采用电缆引入，变电站位置可以随意选择，使得低压配电部分更加合理，增加了供电可靠性。

二、负荷的分级和供电要求1、负荷的分级根据不同负荷在突然中断供电后影响的强弱，可将负荷分为一级、二级和三级这三个高低不等的等级。

其后果造成的影响越大，级别就越高，也就对供电系统的稳定性、可靠性和安全要求也越高。

电气工程及其自动化本科生毕业论文（设计）题目：龙泽丽都住宅小区电气部分设计学习中心：层次：专业：电气工程及其自动化年级：学号：学生：指导教师：完成日期：2020年2 月26 日内容摘要随着科学技术的发展和人民生活水平的不断提高，人们对有关供配电、照明、消防、防雷接地、通信、网络等系统的要求越来越高，使得建筑开始走向高品质、多功能领域，并进一步向多功能的纵深方向和综合应用方向发展。

论文首先介绍建筑电气设计的主要内容，包括供配电系统、照明系统及防雷设计的设计内容与基本方法。

在此基础上，对龙泽丽都小区供配电系统的设计，包括小区负荷等级的确定、低压配电系统、分户配电设计、楼层配电设计、进户配电箱设计等内容，并且采用图示说明，形象具体地阐述进线柜、楼层配电箱和分户配电箱的连接关系，合理的选择开关和导线。

最后，对龙泽丽都小区照明系统进行设计。

通过本文分析可知，本次设计结果符合建筑电气设计要求，达到了预期的效果。

关键词：电气设计；供配电系统；照明系统目录内容摘要 (I)1 绪论 (1)1.1 建筑电气设计的发展现状与趋势 (1)1.2 住宅小区电气设计的研究背景 (2)1.3 本次论文的主要工作 (2)2 建筑电气设计的主要内容 (4)2.1 供配电系统设计 (4)2.2 照明系统设计 (5)2.2.1利用系数法 (5)2.2.2单位容量法 (6)2.3 接地与防雷设计 (6)3 龙泽丽都小区供配电系统的设计 (8)3.1 小区负荷等级确定及计算 (8)3.2 高压配电系统 (9)3.3 低压配电系统 (10)3.4 分户配电设计 (11)3.4.1 分户用电容量指标 (11)3.4.2 分户用电负荷计算 (12)3.4.3 开关、导线选择 (12)3.5 楼层配电设计 (14)3.6 进户配电箱设计 (15)3.6.1 配电箱结构 (15)3.6.2 配电箱接线与安装 (16)3.6.3 低压配电系统电气设备选择 (17)4 龙泽丽都小区照明系统的设计 (19)4.1 照明方式 (19)4.2 照明种类 (19)4.3 龙泽丽都小区的电气照明设计 (20)4.3.1 照明设计方法 (20)4.3.2 龙泽丽都小区照明计算 (21)5 结论 (25)参考文献 (26)1 绪论1.1 建筑电气设计的发展现状与趋势建筑电气工程在国民经济发展中正发挥着越来越重要的作用。

某小区10kV高低压供电系统设计为了满足小区的用电需求，设计了一套10kV高低压供电系统。

该系统由高压配电变压器、中压配电柜、低压配电柜和户内配电柜等组成。

下面将对该系统的设计进行详细介绍。

1.高压配电变压器：作为系统的核心设备之一，高压配电变压器将市电的10kV高压电能降压为400V的低压电能供给小区使用。

该变压器具有高效率、低损耗的特点，能够稳定地将高压电能转化为低压电能。

2.中压配电柜：中压配电柜作为高压配电变压器与低压配电柜之间的连接桥梁，负责将400V的低压电能分配给各个低压配电柜。

该配电柜具有过载和短路保护功能，能够确保在出现故障时及时切断电流，保护系统的安全。

3.低压配电柜：低压配电柜将经过中压配电柜调整后的低压电能分配给各个户内配电柜。

每个低压配电柜都有多个输出端子，可以连接多个户内配电柜，以满足小区不同部分的用电需求。

该配电柜具有过流和短路保护功能，能够确保在发生故障时及时切断电流。

4.户内配电柜：户内配电柜是将低压电能供给小区内部各个建筑物的设备。

每个户内配电柜都有多个输出回路，可以连接多个用电设备，如照明、电视、电脑等。

该配电柜具有漏电保护功能，能够在发生漏电时切断电源，确保人身安全。

除了上述核心设备以外，该系统还包括主接地装置、过电压保护设备和监控系统等。

主接地装置负责将系统中的金属设备和大地连接，以确保系统的安全可靠。

过电压保护设备负责监测和保护系统免受外界过电压的影响，防止设备受损。

监控系统通过安装在各个关键设备上的传感器，实时监测电压、电流、温度等参数，并传输到监控中心，以便及时发现和处理故障。

综上所述，小区的10kV高低压供电系统设计包括高压配电变压器、中压配电柜、低压配电柜和户内配电柜等核心设备，以及主接地装置、过电压保护设备和监控系统等辅助设备。

该系统能够稳定可靠地向小区提供足够的电能，满足小区居民的正常用电需求。

住宅小区10kV供配电设计分析[摘要]住宅小区具体建设过程，10kV供配电综合设计从属重要内容，直接关系住宅小区整个用电。

故本文主要探讨住宅小区当中10kV供配电综合设计，仅供参考。

[关键词]10kV；住宅小区；供配电；设计；前言：伴随电力业持续稳健发展，住宅小区内部对10kV供配电相关设计要求不断提升，因而，对住宅小区当中10kV供配电综合设计开展实例分析，对今后更好地开展此方面设计工作来说现实意义重大。

1、工况某城市大型商用住宅小区内供配电工程项目，建筑面积总体约8*104㎡，内含商业楼1栋、商住楼2栋（每栋为10层）、高层住宅6栋（每栋为24层）。

设计范围自10kV配电线路着手，从其高压开闭引出主线为2条，一条运行，另外一条则为备用；被压测则引导住宅小区当中各个单元的计量表，确保一户一表。

现结合此供配电工程项目，对住宅小区当中10kV供配电综合设计开展实例分析。

2、实例分析2.1 计算负荷容量此住宅小区当中用电负荷以居民日常生活用电、商业及公共电、地下车库、热力系统交换站、消防设施设备等公共建筑低压设施用电。

住宅楼以单位指标方法，将用电总负荷P S确定下来，其列式即为：P S=*1000，该列式当中，N i代表单位数量，P i代表用电指标，P S代表用电负荷；针对商用电，则实行单位负荷的面积方法实施负荷P m计算，计算列式即为：P m=P e*S*，在该列式当中，代表同时系数，P e代表单位面积所计算负荷，P m代表最大负荷。

详细计算情况详见表1～表2。

此外，结合市场当前趋势，并依照民用建筑内部电气设计现行规范，对该住宅小区内部变压器选定S11系列油浸式全密封变压器，内含S11-M-800/10变压器３台、S11-M-500/10变压器2台。

表1 居民住宅具体负荷计算情况表2 商用住宅具体负荷计算情况2.2 设计电气系统主接线住宅小区当中主接线，实行单母线的分段接线。

双母线类接线，因设备投资总体较大，且接线相对复杂，虽可确保供电系统总体可靠性，但因新建小区属于２~３级负荷，故无需用到双母线类接线。

住宅小区供配电系统设计存在的问题及对策探讨当前住宅小区供配电系统设计存在的问题及对策论文摘要：随着技术的进步，人们对城市配电网络供电可靠性要求越来越高，因此要求住宅小区的配电系统设计接线方式简单灵活、运行可靠。

小区占地面积大、人口集中。

负荷容量大，用电设备多，尤其在用电负荷高峰季，过负荷跳闸断电，如果供电干线断路器频繁地跳闸造成大面积断电，会给居民生活带来不便，因此必须采取新的配电思路和方式来满足需要。

本文对小区供配电设计中的住宅负荷、开关容量、导线截面、配置变压器容量作了分析，并提出了应注意的相关问题。

关键词：居民小区、供配电设计、变电所1 小区供配电特点小区各栋楼房之间空间较大，供电面积较大，每台箱变供电范围有限，因此需用多台箱变才能满足用户负荷要求。

由于用户较多，必须有相应个数的供电回路。

每栋楼的建筑面积和用户数量不一样，供电方式也不一样。

根据住户数量，采取相应的电源方式。

对于联体楼房可采用为单相供电，对于复式楼可采用三相电源供电。

照明负荷为用户的生活用电，而空调负荷为舒适性用电。

由于小区面积大，负荷点多而分散，所以在建设时，电源以采用现场两级变压，第一级为35kV变为10kV（站变），第二级为10kV变为0.4kV(户外箱式变压器)。

箱变分布在负荷中心，减小一次投入，降低运行成本，提高用户的用电质量。

从站变到箱变的10kV用电缆连接，各个箱变的容量由各进户单栋楼房的组团计算总负荷选定。

2 居民小区供配电设施现状随着居民生活水平的不断提高，家用电器特别是空调、电饭锅、微波炉等功率大、耗电多的用电设备逐步在普通家庭中使用。

随着居民用电负荷的剧增，居民生活小区的供电设施不能满足目前居民用电负荷增长的需要，存在如下问题：有的房地产开发商只考虑自身利益，为了节省资金，提供落后的配电设备选型、变压器配置容量不足、建设标准较低、超期运行和线变损高，带来不安全隐患。

配电设备陈旧落后，需要更新改造。

甚至在开发初期少报容量。

住宅⼩区供电系统设计住宅⼩区供电系统设计1、引⾔社会经济的快速发展使⼈们对居住条件的要求越来越⾼,各式各样的住宅⼩区层出不穷,在了解了⼩区的位置、环境、交通及户型等外观后,⼈们开始更加注重供配电等内在条件的质量。

因此,安全可靠、技术先进、经济合理的⼩区供配电系统显得⽇趋重要。

住宅⼩区供电⽅案设计质量直接影响⼩区可靠⽤电、节能运⾏。

对新建住宅⼩区供电⽅案进⾏研究分析,在常规⽅案基础上对10kV电源进线⽅案、配电变压器配置及布点、低压配电⽹进⾏优化设计,提⾼了供电可靠率,降低了变压器损耗。

近⼏年，全国各地新建住宅⼩区发展迅速，新建住宅⼩区以其优美、舒适的居住环境深受⼴⼤居民青睐。

但是，住宅⼩区配套电⼒设施建设由于标准不统⼀、供电⽅案不规范等原因，使⼩区⽤电可靠性不⾼、设备运⾏损耗偏⼤等问题，在全国各地均有不同程度体现，这影响和谐、节约型社会的构建。

在保障住宅⼩区居民今后⽤电需求增长前提下，如何提⾼供电可靠性，降低配电运⾏损耗，需对供电⽅案进⾏深⼊分析研究。

本⽂从提⾼⼩区供电可靠性、提⾼能效利⽤⽔平的思路出发，对住宅⼩区电⼒建设供电⽅案进⾏优化设计。

2、⼩区的供电2.1负荷等级按我国现有的有关规范规定，凡多层住宅⽤电均按三级负荷供电，⽽⼩区的配套设施如⾯积较⼤或带有空调系统的会所、商铺及地下停车库等则应根据《建筑防⽕设计规范》（GBJ 16-87）、《⽕灾⾃动报警系统设计规范》（GB 50116-98）、《汽车库、修车库、停车场设计防⽕规范》（GB 50057-97）设置相应的消防设施，且上述消防设备应按⼆级负荷供电。

为⼩区服务的保安系统、远程集中收费系统、电视、信息⽹络系统的负荷等级不应低于⼆级，即宜由⼆回线供电或地区供电条件困难时，⼆级负荷可由⼀路专⽤10 kV架空线路或电缆供电。

当采⽤架空线时，可为⼀回路架空线供电。

当采⽤电缆线路时应采⽤⼆根电缆组成的线路供电，其每根电缆应能承受百分之百的⼆级负荷。

住宅小区供配电设计预案一、设计目标和原则1.安全可靠：确保供配电系统的运行安全，防止因电气故障引发火灾等安全事故。

2.高效节能：在满足用户需求的基础上，追求供配电系统的高效节能运行，减少能源消耗。

3.灵活可扩展：考虑到住宅小区的扩建和改造可能，设计具备一定的灵活性和可扩展性。

二、供电方式和电源选择1.供电方式：选择市电供电作为主要供电方式，配备应急发电机作为备用电源。

2.电源选择：选择可靠且节能的电源设备，例如高效节能的变压器和发电机。

三、配电线路设计1.强弱电分离：弱电线路和强电线路应进行有效分隔，并采用独立的管道进行敷设，以避免相互干扰和降低安全隐患。

2.合理布线：根据住宅小区的结构和用户需求，合理规划各个楼栋的配电线路布置，确保线路供电均匀稳定。

3.规范接地：建立可靠的接地系统，确保供配电系统的安全运行。

四、用电设备及安全措施1.用电设备选择：选择符合国家标准的用电设备，确保使用安全和可靠性。

2.过电流保护：在配电室和用户端设备上设置过电流保护装置，防止因短路或过载导致的供电故障和安全事故。

3.防雷措施：采用合适的防雷设施，确保住宅小区供配电系统的安全运行。

五、能耗管理和优化1.电能计量：为每户用户安装电能计量装置，实现住户电能使用的分项计量，为供电管理提供依据。

2.用电监控：建立用电监控系统，实时监测和管理每户用户的用电情况，通过分析、告警等手段实现用电的有效控制和优化。

六、应急保障和维护1.系统备份：为住宅小区的供配电系统建立备份，确保在市电中断等紧急情况下，应急发电机及时启动并稳定供电。

2.定期维护：建立定期的供配电设备维护保养计划，确保设备的正常运行并及时发现问题和隐患。

以上为住宅小区供配电设计预案，旨在确保供配电系统的安全可靠、高效节能和灵活可扩展。
