10KV及以下配电网工程通用设计及杆型图（试行）舟山供电公司配电运检室编（2015年1月）第1章典型设计依据1.1 编制设计依据文件《浙江省电力公司配电网工程通用设计10KV和380/220V配电线路分册（2013年版）第2章典型设计的说明2.1.10KV及以下配电线路设计与建设规范2.1.1 导线截面的确定10KV架空线路导线根据不同的供电负荷需求，主干线路采用240mm、150mm截面两种导线，其中新建线路采用240mm导线、改造线路采用150mm导线;支线(包括分支线)采用70mm导线，根据规划有可能成为干线的导线宜一次性敷设到位。
0.4KV线路主干线导线采用120mm，支线选用70mm导线；分支线采用4*50mm架空平行集束型导线，分支线与单户接户杆采用2*25mm架空平行集束型导线；低压线路设计时宜采用四线一次规划敷设到位，沿墙敷设的低压线路宜采用架空平行集束型导线；对于旅游聚区域三相四线制低压采用接入的低压结构配网可以电缆与架空混合布置形式，既主线采用架空线路、支线采用电缆接入户外分支箱，采用电缆接入用户集中由分支箱接入。
2.1.2 导线类型的选取2.1.2.1 线路档距在100m以下，应采用架空绝缘铝绞线或绝缘铝合金绞导线，并应采用相应的防雷措施。
2.1.2.2 线路档距在100m-350m，城市应采用绝缘铝合金绞导线，农村地区采用钢芯铝绞线。
2.1.2.3 线路档距在350以上m，应采用钢芯铝绞线。
2.1.2.4 海岛的实际情况，城镇区域宜采用绝缘导线，农村跨越山区的线路宜采用钢芯铝绞线。

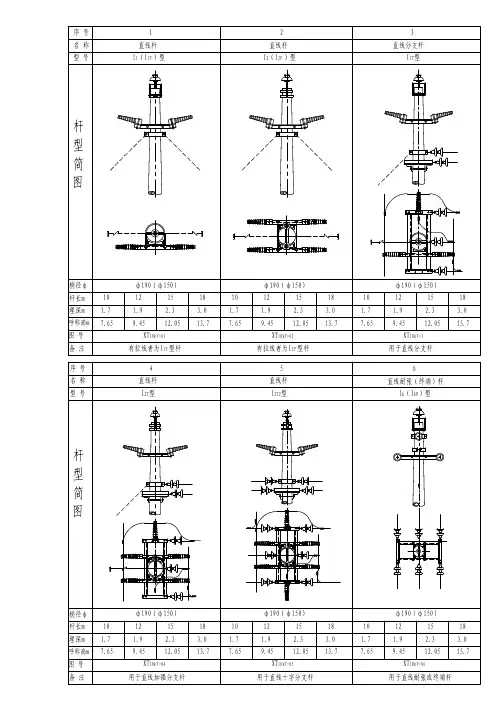

2.1.3 线路杆型结构2.1.3.1 10KV及以下配电线路杆型按受力情况不同可分为：直线杆、耐张杆、转角杆、终端杆、分支（T接）杆和跨越杆等6种类型；10KV按呼高分12、15、18m。
2.1.3.2钢管杆按杆头布置分：单回路三角型杆头布置型式；双回路杆头分双垂直（鼓型）、双三角型；按照转角分10°、30°、60°、90°度；按呼高分12、14m。
