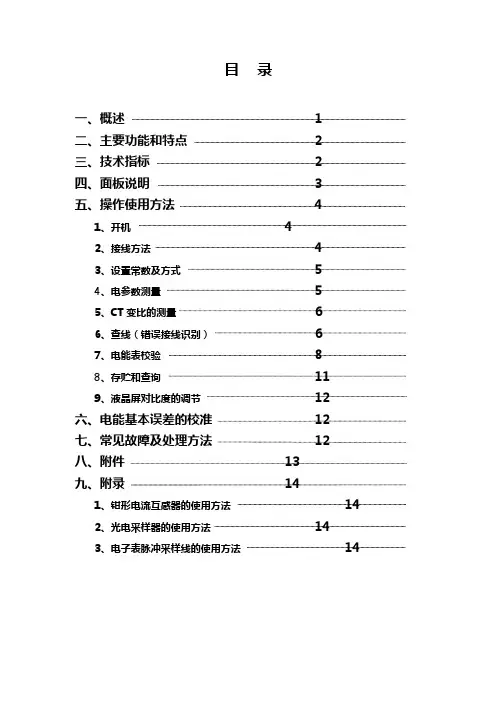

目录一、概述 1二、主要功能和特点 2三、技术指标 2四、面板说明 3五、操作使用方法 41、开机 42、接线方法43、设置常数及方式54、电参数测量 55、CT变比的测量66、查线(错误接线识别) 67、电能表校验88、存贮和查询119、液晶屏对比度的调节12六、电能基本误差的校准12七、常见故障及处理方法12八、附件13九、附录141、钳形电流互感器的使用方法142、光电采样器的使用方法143、电子表脉冲采样线的使用方法14一、概述尊敬的用户,非常欢迎您选购我们为您生产的JYM-3型多功能电能表现场校验仪,该现场校验仪是专门为现场校验单、三相有功和无功感应式和电子式电能表以及其它多种电工仪表而设计开发的一款便携式设备。
该设备应用高精度采样技术,并结合最新数字信号处理方法,为现场校验电能表和其它多种电工仪表提供了一套方便高效的解决方案。
我们相信您会对使用这款便携式设备感到十分满意的。
在使用该设备之前,请详细阅读本使用说明书。
以下是使用该设备时的注意事项:1、设备通电使用前,应保证可靠接地。
2、设备通电使用前,应确认面板上的Ua/外部供电电源选择开关是处于哪种状态:该开关按下即选择了通过Ua与U0提供设备工作电源,供电范围为AC80V-400V,该状态下,严禁把电源线插入外220V插座。
该开关浮起(同时指示灯亮)即选择了通过外220V插座提供设备工作电源,供电范围为AC220V±10%。
3、严禁在设备通电工作状态下反复按动Ua/外部供电电源选择开关。
4、严禁在设备通电工作状态下用手去触摸面板上的各端子。
5、正确连接测试导线,正确设置电流输入方式,输入相应量限内的电流和电压量。
切记电流输入值不得超过所选端子额定值的120%。
6、钳形电流互感器在使用过程中应轻拿轻放,必须保持钳口铁芯端面清洁,不得有任何异物。
钳口端面可用干绸布擦拭(严禁沾酒精和水),擦拭过程中应保持铁芯端面光洁度。
7、接线时,必须先加电压,后加电流;拆线时,必须先去电流,再断电压。
绝缘检测仪使用方法绝缘检测仪是一种精密的测试仪器,专门用于测试电气设备和线路的绝缘状态。
它能够检测出设备或线路绝缘破损、渗漏电流等隐患,为现场工作人员保障安全提供了依据。
在使用绝缘检测仪的过程中,需要严格按照操作流程进行,下面就来介绍一下绝缘检测仪的使用方法。
1. 准备工作(1)查看仪器:在使用绝缘检测仪前,需要检查一下仪器是否正常,包括电源、电缆、测试引线等是否连接牢固,屏幕显示是否正常等。
(2)检查被测设备:在进行测试之前,需要对要测试的设备进行检查,并确认其正常运行,避免测试误差和设备损坏。
2. 连接测量(1)连接测试引线:将测试引线连接到绝缘检测仪上,并使用夹子将测试引线夹在要测试设备的绝缘体上。
(2)设置测试参数:根据被测设备的额定电压、绝缘材料以及测试需求,设置测试仪器的测试参数,包括测试电压、测试时间等。
(3)开启电源:打开绝缘检测仪的电源,等待其稳定后开始测试。
3. 测量结果(1)记录数据:在测试过程中,绝缘检测仪会自动测量设备的绝缘电阻。
测试完成后,需要将测量结果记录下来,同时还需要对测试数据进行分析,判断设备是否存在绝缘故障。
(2)判断测试结果:通过对测试数据的分析,判断被测设备的绝缘状况,是否存在漏电、绝缘破损等故障。
如果测试结果不正常,需要采取相应的措施,修复设备或更换绝缘材料。
4. 注意事项(1)安全操作:测试过程中需要注意安全,避免触电事故的发生。
(2)仪器保养:使用绝缘检测仪后,需要对仪器进行清洁和保养,避免灰尘、污垢等影响测试结果。
(3)按照要求应用:不同的场景下,需要使用不同的测试仪器,确保测试结果准确可靠。
(4)保持测试环境清洁:测试过程中需要保持测试环境的清洁和安静,避免环境因素对测试结果的干扰。
通过以上步骤,就可以使用绝缘检测仪对电气设备和线路的绝缘状态进行精确测量。
在实际应用中,需要提高安全意识,严格按照操作流程进行,同时还需要不断学习和增长相关知识和技能,提高综合素质和专业水平。
绝缘电阻测试仪操作作业指导书一.操作说明1-1.连接供电电源,本仪器电源要求220V±10%.50HZ;1-2.连接测试线,将被测电阻接到仪器后面测试端,对有极性要求的被测物应注意正负极性,屏蔽线层接到接地端;1-3.打开电源,这时仪器前面板两个窗口亮,电阻窗口显示溢出标记“1”,时间窗口显示“00”,测试前仪器应预热15分钟(如图所示)1-4.选择参数,测试电压.量程先选定;(如图所示)1-5.如果需要报警,则请按下“设置/测试”状态转换键,然后下启动键,这时测试灯亮,用小螺丝刀缓缓调节“预置调节”旋钮,看到右窗口显示的数值与你要求的下限报警电阻值一致时为止。
最后按“复位”键,弹出“设置/测试”状态转换键按下“报警/不报警”转换键;(如图所示)1-6.如果要求定时测试,则按下“定时”键,然后拔“定时置数”拔码,使得时间显示数符合要求;(如图所示)1-7.开始测试,按“启动”键,测试灯亮,时间开始倒计时,测试端有高压输出,仪器进入测试状态,前面右窗口显示绝缘电阻值(警告:测试时人手请勿接触被测物);(如图所示)1-8.终止测试,在测试时按一下“复位”键,则终止测试。
在报警状态下,如果被测物绝缘状态不好,此时仪器会自动终止测试,同时报警灯亮,并有长声提示;(如图所示)1-9.如果量程或电压选择不当(太大),则进入测试时有间断声提示,同时电阻窗口显示数值也不能用。
如果量程选的太小,则电阻窗口显示溢出标记“1”;二.安全警告事项2-1.未经培训合格人员,不能随意调节该仪器参数;2-2.请勿在腐蚀性环境中使用本仪器(不要在含有腐蚀性液体或气体的地方使用本产品,否则将本产品造成伤害);2-3.请勿在爆炸性环境下操作(不在存放易爆品的地方使用本产品,否则可能危及人身安全);2-4.请勿在严重粉尘环境下使用(本仪器内有高电压发生器件,在量粉尘会影响绝缘和散热效果);2-5.采用标准的电源插座(采用单相250V/10A三级标准电源插座,其接地极必须与地线相连接!);2-6.供电电源(打开是源前确保供电电源电压与额定电压相符,本仪器使用的电源标准为AC220±10%.50HZ)2-7.保险丝(为了避免火灾及发生事故,请使用标准保险丝【5A】,更换保险丝前,请切断电源和负载,勿用不符合要求的保险丝或短接保险丝管座!)2-8.,由于测试电路输出电压有上百伏或上午伏,因此测试操作要非常小心,一旦开始测试,人手绝对不能接触测试回路,也不要短路,绝对禁止在带电的电路或设备上使用本仪器。
绝缘电阻测试仪使用指南绝缘电阻测试仪是一种广泛应用于电力行业和电气设备维护的仪器,用于检测电气设备的绝缘状态,以确保设备的安全运行。
本文将为您提供绝缘电阻测试仪的使用指南,帮助您正确操作和理解测试仪的功能。
1. 仪器概述绝缘电阻测试仪是一种便携式仪器,通常由主机、测试线缆、夹具和电池等部分组成。
主机用于控制和显示测试结果,测试线缆用于连接主机与待测设备,夹具用于夹持测试线缆与设备接触点,电池则提供仪器的供电。
2. 操作步骤(1)准备工作在操作绝缘电阻测试仪之前,确保待测设备已经断电,并且没有其他的人员接触设备。
(2)连接测试线缆将测试线缆的两个端口分别连接到主机的输出端口和夹具端口。
确保连接牢固可靠,避免接触不良或者松脱。
(3)连接夹具将夹具的两个夹持端分别夹持住设备的接触点,确保夹持紧密并且接触良好。
夹持时要注意安全,避免触电等危险情况。
(4)启动测试仪按下主机上的电源按钮,启动测试仪。
在仪器启动后,屏幕上会显示当前的操作界面。
(5)选择测试模式根据待测设备的特点和测试要求,选择合适的测试模式。
绝缘电阻测试仪通常提供直流电压试验和交流电压试验两种模式,使用者可以根据需要进行选择。
(6)进行测试在选择好测试模式后,按下“开始测试”按钮,开始进行绝缘电阻测试。
测试仪会向待测设备施加相应的电压,并测量设备的绝缘电阻值。
测试过程中,测试仪会显示测试结果并记录在内部存储器中。
(7)分析测试结果测试完成后,可以在仪器的屏幕上查看测试结果。
根据测试结果,判断设备的绝缘状态是否符合要求。
通常情况下,绝缘电阻值越大,表示设备的绝缘状态越好。
(8)操作结束测试完成后,按下主机上的电源按钮,关闭测试仪。
断开测试线缆和夹具,收拾整理仪器,并存放在干燥、通风的地方。
3. 注意事项(1)安全第一:在操作绝缘电阻测试仪时,要注意安全,避免触电等危险情况发生。
应严格按照操作步骤进行,确保仪器和设备处于安全状态。
(2)正确接线:在连接测试线缆和夹具时,要注意接线的正确性,避免接触不良或者接错线导致测试结果的不准确。
绝缘检测仪使用方法绝缘检测仪是一种用于测试电气设备或线路的绝缘情况的仪器。
它可以检测电气设备或线路中是否存在绝缘破损、漏电等情况,以保障人员和设备的安全。
下面将详细介绍绝缘检测仪的使用方法。
首先,使用绝缘检测仪之前,应确保仪器的正常工作状态。
可以检查电源线是否连接正常,仪器显示屏是否可正常开启等。
如果电源线或仪器有损坏,应先进行修复或更换。
接下来,将绝缘检测仪的测试线缆连接到被测设备或线路上。
测试线通常有两个,一个是连接到被测设备或线路的测试点,另一个是连接到仪器上的测试接口。
确保测试线的连接牢固,并检查有无松动或脱落情况。
在进行测试之前,应先选择合适的测试模式。
绝缘检测仪通常有不同的测试模式,如直流测试、交流测试等。
根据被测设备或线路的特点,选择适当的测试模式。
一般情况下,可以选择直流测试模式进行测试。
然后,需要设置测试参数。
绝缘检测仪通常可以设置的参数有测试电压和测试时间。
测试电压是指将施加在被测设备或线路上的电压,测试时间是指测试的持续时间。
根据具体的需求,设置合适的测试电压和测试时间。
在进行测试之前,需要确保被测设备或线路已经断开电源,并处于安全状态。
如果被测设备或线路仍有电流通过,测试时可能会对人员和设备造成损害。
接下来,按下绝缘检测仪上的测试按钮,开始进行测试。
仪器会开始施加测试电压到被测设备或线路上,并监测绝缘电阻的变化。
测试过程中,可以通过仪器的显示屏查看测试结果。
测试完成后,可以根据测试结果判断被测设备或线路的绝缘情况。
一般情况下,如果测试结果显示的绝缘电阻值较高,说明绝缘情况良好;如果绝缘电阻值较低,可能存在绝缘破损或漏电的情况,需要进行进一步的检修和处理。
最后,使用完绝缘检测仪后,应及时断开测试线与被测设备或线路的连接,并将仪器置于安全的地方。
定期对绝缘检测仪进行保养和检修,以确保其正常工作。
总之,绝缘检测仪的使用方法包括检查仪器的工作状态,连接测试线缆,选择测试模式,设置测试参数,进行测试,判断测试结果,并进行仪器的保养和检修。
绝缘电阻测试仪使用说明
一、绝缘电阻测试仪的基本原理与结构
绝缘电阻测试仪的主要结构由电源部分、显示部分和测量部分组成。
电源部分为测试仪提供工作所需的电源,显示部分用于显示测试结果,测量部分则是通过电源提供的直流电压在被测设备的绝缘体上施加电压并测量所流过的电流。
二、绝缘电阻测试仪的使用方法
1.打开电源开关,接通电源,确保电源电压符合仪器的工作要求。
2.检查测试仪上的安全保护装置是否正常,如保险丝是否完好,若发现异常及时更换。
3.根据被测设备的额定电压选择适当的测试电压,并将测试电压拨到相应位置。
4.将测试引线与被测设备的绝缘体接触良好,确保引线的绝缘性能良好,不与其他导体相接触。
5.按下仪器上的测试按钮,开始测试。
6.等待测试结束后,读取测试结果并记录下来。
有些绝缘电阻测试仪还会直接显示测试结果,方便操作人员判断测试是否合格。
7.测试完毕后,关闭电源开关。
三、绝缘电阻测试仪的注意事项
1.在测试过程中要确保被测设备处于断电状态,以避免电气设备损坏和人身伤害。
2.使用测试引线时要注意绝缘性能,确保引线本身不影响测试结果,
同时避免与其他导体相接触,以免影响测试。
3.在选择测试电压时要根据被测设备的额定电压选择合适的测试电压,以免过高或过低的测试电压导致测试结果不准确。
4.在测试前要检查仪器上的安全保护装置,确保测试过程中的安全。
5.在测试过程中要注意保持清洁和干燥的环境,以免测试结果受到其
他因素的影响。
6.长时间不使用绝缘电阻测试仪时,应将其存放在干燥、通风良好的
场所,避免受潮或受灰尘污染。
第三部分JYM-2绝缘监测仪第八章概述JYM-2绝缘监测仪是PowerMaster智能高频开关电力操作电源系统的组件之一,用于在线监测直流母线对地绝缘状况和各分支路的接地电阻和电容。
分主机和从机两部分。
主机监测电力操作电源系统的母线绝缘情况,从机监测系统输出支路的绝缘情况。
每个主机内部带有一个从机。
8.1 工作原理8.1.1 原理框图绝缘监测仪工作原理框图如图8-1所示。
图8-1 绝缘监测仪工作原理框图8.1.2 基本原理叙述绝缘监测仪工作时分为常规检测和支路巡检。
常规检测是在系统正常运行时实时监测正负母线的对地电压,得到母线绝缘电阻值。
在发生母线绝缘下降时发出报警信号,点亮故障灯,并将故障标志上送监控模块,同时向各支路投入低频信号。
若支路有接地电阻,则穿套在该支路的互感器会感应出电流信号,经过放大后进入AD采样,从而能计算出该支路的接地阻抗,再从中分离出阻性和容性电流即可得出该支路的接地电阻值。
当支路接地电容较大时(超过2uF),会影响支路接地电阻的检测精度。
JYM-2绝缘监测仪采用了电容自动补偿技术解决这一问题。
通过计算出的支路电容大小,绝缘监测仪内部投入相应大小的一组电容,并通过校正线让低频交流信号反方向穿过该支路的互感器,从而抵消支路原有接地电容的影响。
8.2 特点绝缘监测仪的主要特点如下:1.实时监测和支路巡检相结合,保证监测的实时性。
2.RS485串行口,与监控上位机通讯。
3.可监测一段或两段独立运行的直流母线,对于母线电压等级无需额外设置。
4.采用主从结构,每个从机可监测24个支路,单段母线最多可带16个从机,两段母线最多可带32个从机,满配置时可巡检24*32=768个支路;而且从机内部自带辅助电源,可以与主机远距离工作。
5.当支路电容较大时,具有自动电容补偿功能,保证支路接地电阻检测的精度。
6.通过监控可以设置告警限,适应不同地区的气候条件;7.可以监测正负母线绝缘等值下降情况;8.装置内部具有自检功能,便于维护。
绝缘电阻测试仪使用方法
1. 准备工作:首先,需要将绝缘电阻测试仪插入电源插座并打开电源开关。
然后,将测试仪的测试夹具连接到需要测试绝缘电阻的装置上。
2. 测试设置:根据需要测试的装置特性和测试要求,设定测试仪的测试参数。
例如,选择测试电压、建立测试时间、选择测试模式等。
3. 进行测试:将测试仪的测试夹具夹紧需要测试绝缘电阻的装置,然后按下“测试”按钮,开始进行测试。
4. 测试结果分析:测试完成后,测试仪会在显示屏上显示测试结果。
分析测试结果,如果测试通过,则说明被测试装置的绝缘电阻符合要求。
否则,需要查找故障原因并进行修理。
5. 数据记录和归档:将测试结果记录在测试报告中,并归档保存,以备将来参考和查询。
绝缘电阻测试仪使用说明书一、操作方法(500V,≥30MΩ)1、将仪器的电源插头接上AC220V。
按下电源开关至ON位置,预热10分钟,即可正常测试。
2、选择好适当的测试电压(500V)。
3、注意“TEST”灯是否处于熄灭状态,确保接线柱上不带电,接上被测件,按下“TEST”按钮,仪器即可对被测件充电并测量。
4、测试完毕后按下“RESET”键或测试时间到仪器自动复位后,才可取下被测件。
5、重复上述步骤,进行下一次测量。
二、使用注意事项1、本测试仪在电源开启后即可使用,但为了保证精度请预热10分钟以上。
2、连接被测物体时,必须保证处于复位状态,即TEST灯灭时,以防高压电击。
3、在测量100MΩ以上时,测量线最好用屏蔽。
接线时要将仪器前面板上的接地柱与被测件的机壳或外壳相连。
4、尽量避免测量过小的电阻,或将两测试夹相短接。
接地电阻测试仪使用说明书(I=10A,≤0.1Ω)一、操作方法1、仪器配备一副(两组)测试线,红粗线接红色电流接线柱,红细线接红色电阻接线柱,黑粗线接黑色电流接线柱,黑细线接黑色电阻接线柱。
2、将仪器的电源插头接上AC220V。
按下电源开关至ON位置,各个窗口数码管亮。
3、电流调节旋钮逆时针旋至零位。
4、测试前,选择好量程。
5、两组测试线的夹子相互短路。
6、手动测试(1)、“定时”开关关闭。
(2)、确定2-5步骤无误后,按“启动”按钮,“测试”灯亮,调节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流值。
()(3)、按下“预置/测试”键,调节报警预置电位器,至所需电阻值。
(4)、按下“复位”按钮,切断电流输出,同时调节“电流调节”旋钮至最小。
将测试线夹在被测物的测试点上。
(5)、按下“启动”旋钮,“测试”灯亮,同时调节“电流调节”旋钮至所需电流值,接着读下电阻显示窗口显示的电阻值。
当被测物电阻值大于预值电阻值时,仪器会发出生光报警,反之,则不报警。
只要按下“复位”按钮停止测试,“测试”灯灭,取下测试线以备下次再测。
绝缘耐压测试仪用户手册(总23页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除苏州晟成光伏设备有限公司Suzhou shengcheng Solar Equipment Co.,Ltd操作手册文件名称:绝缘耐压测试仪操作手册文件编号:版本号:生效日期:页数: 1 / 21☆此份操作手册未经本公司批准,不得转借、复印或用于其它目的。
更改记录№日期修改内容版本更改人批准1适用对象本安全培训内容适用于所有使用晟成设备的操作维护人员,具体可划分为:-设备操作人员-设备维护人员-服务工程师如无特殊说明,本手册中提到的所有内容都需要上述人员给予重视。
文档结构本手册分为三部分:第一部分-使用说明,即本节所述手册适用对象和文档结构;第二部分-安全标识,列举设备上所有使用到的安全标识及其具体含义;第三部分-安全保障,就设备操作维护过程中可能存在的安全隐患加以警示,并强化设备规范操作要求请注意:1.在以常规手段操作设备的过程中,绝无任何危险。
2.本手册中提到的所有安全隐患,在程序中都设置有相应的防护,之所以加以重述,一则在使用者出现疲倦操作、粗心大意等操作时起到警醒作用;二则禁令一切对设备的不规范操作。
因不规范操作所造成的人身及财产损害,后果由使用者承担。
3.下文所述安全标识的位置中,凡涉及相关机构的侧定义相同。
通用安全标识1、防夹伤标识位置:电机或气缸等传动部位释义:不可在输送机构动作时,将手指伸入同步轮或同步带区域,以防止手指被夹伤。
2、防触电标识位置:电柜及动力线附近释义:请在开启设备电气柜门,对设备进行电气作业前采取必要的防触电措施。
、设备安全保障人身安全请知悉:1、设备上存在危险的机构包括:2、一旦有事故发生,请参考以下思路:-“使受害者脱离肇事机构”,除锁死机构外,按下“急停”按钮都可以快速移走肇事机构,对于气动机构可以采取拔气管的方法;-轻度烫伤参考采用冷水的方法;-发生流血时优先考虑止血。
绝缘测试仪操作指导书(IATF16949/ISO9001-2015)1.0目的:制定绝缘仪测试仪的操作作用方法,让使用者懂得如何操作使用本仪器,从而准确确,及时和有效地对产品性能进行测试,确保对产品性能的准确性克评估。
同时能有效的避免因使用者操作不当而造成的仪器损坏、人员伤亡或者对产品的品质造成直接的影响等。
2.0范围:本文件适用本公司范围内的绝缘测试仪。
3.0权责:品管课:负责制订绝缘测试仪的操作规程并对相关的操作者进行培训。
4.0作业办法:4.1将绝测试仪的电源插在AC220V的电源插座上,打开电源开关(POWER),“ON”为开,“OFF”为开。
4.2“功能选择”有三个档位,初始状态时旋扭指问“放电”档。
如果测量时需要讯响,则将旋钮旋至“测量讯响”档;如不需讯响,则将旋钮旋至“测量”档,通常我们都是使用“测量讯响”,这时将“功能选择”旋钮旋至“测量讯响”档。
4.3目视仪器表盘内的指针是否在“∞”位,如果不在,可旋转“∞”调整旋钮,使其回到“∞”位。
4.4“设置选择”:数字键从0.0到9.9之间可调,经色键按正为预置,弹出为测量。
4.5“倍率选择”选择被测物的绝缘电阻倍率(10°-105可调)4.6“电压选择”选择被测物在绝缘条件下的电压(25V、50V、100V、250V、500V、1000V可调。
4.7测量:4.7.1如某产品的绝缘条件要求为:“DC500V、50MΩMIN”时,应该按以下步骤进行设置:先将“设置选择”的数字键调至“50”,按下红色键;再将“倍率选择”旋至“10”档;然后交将“电压选择”旋钮旋至“500V”档。
这时所预置的电阻为“5.0*10’=50MΩ”,电压为”DC500V”,预置完毕。
4.7.2测量端有“+”、“-”高压经测试线输出,每测试线上有红色和黑色两个测试夹,两红色测试夹用于测量,两黑色测试夹用于接地。
4.7.3点检仪器预置是否正常:目视仪器表签署上的指针所指向的是否和“设置选择”预置的数字一致,再将两红夹短路,这时候仪器讯响,“不合格”指示灯亮,表示设置正确,否则要重新检查设置。
绝缘测试仪的使用方法
绝缘测试仪使用方法:
①检查仪器:
- 看看测试仪外观有没有损坏。
例如检查外壳有没有裂痕。
- 确认测试线是否完好,有没有破损、断线的地方。
像检查表笔线是否有磨损。
②选择测试电压:
- 根据测试对象选择合适的测试电压。
比如测试一般的电器绝缘,可能选500V 左右的电压。
- 查看仪器上的电压档位,确保设置正确。
像有些仪器有多个电压档位,要调到需要的那个档位。
③连接测试线:
- 将测试线的一端连接到测试仪的相应接口。
就像把红色表笔线插到正极端口。
- 把测试线另一端连接到被测物体。
例如把表笔接触电器的金属外壳和内部线路。
④进行测试:
- 按下测试按钮开始测试。
注意观察测试仪上的读数。
- 测试过程中保持稳定,不要晃动测试线。
像在测试时手不要抖动导致表笔接触不良。
⑤读取数据:
- 读取绝缘电阻的数值。
比如显示的数值是10 兆欧。
- 记录下测试数据,方便后续分析。
可以把数据写在本子上。
⑥测试后操作:
- 测试完成后先松开测试按钮。
然后再断开测试线与被测物体的连接。
- 将测试线从测试仪上取下,整理好仪器和测试线。
像把表笔线绕好放在仪器旁边。
绝缘电阻测试仪使用方法绝缘电阻测试仪是一种用于检测电气设备或电线、电缆等绝缘材料质量的仪器。
它通过测量绝缘电阻值来判断绝缘材料的状态和质量好坏,并提供判断电器设备是否安全使用的依据。
下面将详细介绍绝缘电阻测试仪的使用方法。
一、仪器准备1.检查仪器及配件是否完整,并按照说明书进行安装。
2.仔细检查仪器是否有损坏,如有损坏应及时进行维修或更换。
3.准备好所需的电源、电极和连接线等配件,并将仪器连接至电源。
4.检查绝缘电阻测试仪是否处于待机状态,若不是,应先将其调到待机状态。
二、测量前准备1.根据需要选择合适的测试电源。
常用的有直流电源和交流电源两种,根据被测设备或材料的绝缘类型选择合适的测试电源。
2.检查被测设备或材料的电源是否已切断,确保测量过程中的安全。
3.准备好测量电极,电极的形状和尺寸根据被测设备或材料的要求进行选择。
4.连接电极及被测设备或材料。
将测试电极连接至绝缘电阻测试仪的输出端口,然后将另一端的电极连接至被测设备或材料。
确保连接稳固且与被测材料充分接触。
三、测量操作1.设置测量范围。
根据被测设备或材料的绝缘电阻范围选择合适的测量范围。
确保所选范围能够满足被测设备或材料的需求。
2.开始测量。
按下仪器上的“开始”按钮,仪器开始进行测量。
待测量完成后,仪器会自动显示绝缘电阻值。
3.记录测量结果。
将仪器显示的绝缘电阻值记录下来,作为参考。
4.检查测量结果。
根据被测设备或材料的要求,判断测量结果是否合格。
若结果超过了设定的上限或下限范围,则需要进行维修或更换。
5.结束测量。
待测量结束后,按下仪器上的“停止”按钮,断开电源,将仪器置于待机状态,并及时清理工作台及配件。
四、测量注意事项1.测量过程中要保持仪器与被测设备或材料间的良好接触,确保电极处于稳定的状态。
2.避免测量时受到外界电磁干扰,尽量选择无电磁波干扰的环境进行测量。
3.测量前应先将仪器校准,确保测量结果的准确性。
若发现测量结果异常,应及时检查仪器及连接线是否正常。
绝缘监测仪技术手册周聚天下管理第一章功能简介1概述绝缘监测仪是我公司针对电力直流系统开发地绝缘状况在线监测设备,可实现直流系统母线对地电压、正(负)母线对地绝缘电阻和支路对地单边、双边、平衡和不平衡绝缘电阻测量、显示、报警、故障信息上传等功能。
在正常运行情况下,绝缘监测仪可对两段母线电压进行监测,通过监测母线电压计算母线对地的绝缘电阻。
当母线对地绝缘电阻低于设定的告警限门时,绝缘监测仪进入支路巡检状态,测量出有绝缘下降的支路和绝缘电阻值,同时将此告警信息通过串行总线上传到主控机。
本装置性能可靠,功能完善,人机界面友好,可广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。
§1.2 主要功能THJY001实现的主要功能有:1、系统采用DCS控制模式,便于用户进行扩展;最多可外扩8个绝缘监测模块,监测256条支路绝缘状态;2、按键设置母线是否分段、各段母线模块数、各模块支路数,母线报警门限;3、循环测量并显示两段正、负母线对地电压,正、负母线对地电阻。
4、当正、负母线绝缘电阻低于报警门限时发出报警信息,启动支路巡检功能,显示支路对地绝缘电阻;5、系统发生故障时,可最多存储20条当前故障记录;6、当故障恢复时,可最多存储200条历史故障;7、密码验证功能,系统中重要参数设置前需进行密码验证;验证密码可由用户设置;8、通信协议选定功能,用户可选定“ModBus协议”或“TonHe协议”;波特率可设为:1200,2400,4800或9600;具有RS-485和RS-232两种通讯接口,方便用户与上位机进行通信。
9、系统时钟按键校准功能;10、液晶屏背光自动保护,当2分钟内无任何操作时,液晶屏背光可自动熄灭;11、漏电流传感器零点自动补偿。
3图1.1 THJY001系统配置框图注:N+n≤8技术指标1、电压等级:DC220V;2、接地电阻报警门限范围:3KΩ-50KΩ,绝缘状况良好时,默认绝缘电阻为100KΩ;3)母线电压测量精度:0.5%;4、母线对地绝缘电阻测量精度:3KΩ-50KΩ≤3%;5、支路绝缘电阻测量精度:3KΩ-50KΩ≤10%;6、外接绝缘监测模块数:1-8;选线回路: 1—256路;7、最大监测段数:2段;8、工作方式:连续运行,自动在线监测;9、输入电源:90VDC~300VDC;10、环境温度:-10℃—50℃;12、绝缘强度:AC 2KV/5mA。
日置绝缘电阻测试仪使用说明书一、产品简介日置绝缘电阻测试仪是一种专门用于测量电气设备和电路的绝缘电阻的仪器。
它采用先进的测量技术,具有测量精度高、稳定性好、操作简便等优点。
本说明书将指导您如何正确使用日置绝缘电阻测试仪。
二、测试范围与精度1.测试范围:本仪器可测量绝缘电阻值范围为0.01MΩ~1000GΩ。
2.精度:±5%满量程。
三、操作步骤3.1 开机准备按下仪器上的电源键,仪器开始正常工作。
此时,仪器屏幕显示初始界面。
3.2 连接测试对象将测试线的红色夹子连接到被测设备的保护接地端子或外壳上,确保接触良好。
将黑色夹子连接到被测设备的无关电压端子上。
确保连接正确,避免测试过程中发生电击事故。
3.3 开始测试在仪器屏幕上选择适当的测试档位(例如:500V、1000V 等),然后按下“开始”键,仪器将开始测量绝缘电阻。
测试过程中,仪器会自动记录并显示绝缘电阻值。
3.4 记录结果测试完成后,仪器会自动计算并显示绝缘电阻值。
此时,您可以将测试结果记录在相应的记录本上或通过仪器自带的存储功能保存数据。
四、结果解读根据测量的绝缘电阻值,可以判断电气设备和电路的绝缘性能是否良好。
通常情况下,绝缘电阻越大,说明设备的绝缘性能越好;反之,则说明设备的绝缘性能存在一定问题,需要进一步检查和维修。
五、注意事项1.在测试前应先了解被测设备的电气安全要求和注意事项,确保测试过程中的安全。
2.确保测试线连接正确,避免发生电击事故。
3.在测试过程中,应避免干扰和磁场对测试结果的影响。
4.在测量高电阻值时,应尽可能减小测试线与被测设备之间的接触电阻和接触面积,以确保测量结果的准确性。
5.测试过程中应保持仪器的清洁和干燥,避免对测量结果造成影响。
6.对于高电压和大电流的被测设备,应遵循相应的安全规范进行操作。
六、维护与保养1.清洁仪器表面:使用干燥的软布定期擦拭仪器表面,以保持清洁。
2.检查测试线:定期检查测试线是否完好,如有损坏应及时更换。
第三部分J Y M-2绝缘监测仪第八章概述JYM-2绝缘监测仪是PowerMaster智能高频开关电力操作电源系统的组件之一,用于在线监测直流母线对地绝缘状况和各分支路的接地电阻和电容。
分主机和从机两部分。
主机监测电力操作电源系统的母线绝缘情况,从机监测系统输出支路的绝缘情况。
每个主机内部带有一个从机。
工作原理8.1.1 原理框图绝缘监测仪工作原理框图如图8-1所示。
图8-1 绝缘监测仪工作原理框图8.1.2 基本原理叙述绝缘监测仪工作时分为常规检测和支路巡检。
常规检测是在系统正常运行时实时监测正负母线的对地电压,得到母线绝缘电阻值。
在发生母线绝缘下降时发出报警信号,点亮故障灯,并将故障标志上送监控模块,同时向各支路投入低频信号。
若支路有接地电阻,则穿套在该支路的互感器会感应出电流信号,经过放大后进入AD采样,从而能计算出该支路的接地阻抗,再从中分离出阻性和容性电流即可得出该支路的接地电阻值。
当支路接地电容较大时(超过2uF),会影响支路接地电阻的检测精度。
JYM-2绝缘监测仪采用了电容自动补偿技术解决这一问题。
通过计算出的支路电容大小,绝缘监测仪内部投入相应大小的一组电容,并通过校正线让低频交流信号反方向穿过该支路的互感器,从而抵消支路原有接地电容的影响。
特点绝缘监测仪的主要特点如下:1.实时监测和支路巡检相结合,保证监测的实时性。
2.RS485串行口,与监控上位机通讯。
3.可监测一段或两段独立运行的直流母线,对于母线电压等级无需额外设置。
4.采用主从结构,每个从机可监测24个支路,单段母线最多可带16个从机,两段母线最多可带32个从机,满配置时可巡检24*32=768个支路;而且从机内部自带辅助电源,可以与主机远距离工作。
5.当支路电容较大时,具有自动电容补偿功能,保证支路接地电阻检测的精度。
6.通过监控可以设置告警限,适应不同地区的气候条件;7.可以监测正负母线绝缘等值下降情况;8.装置内部具有自检功能,便于维护。
接口特性8.3.1 主机接口主机接口如图8-2所示。
图8-2 绝缘监测仪主机接口主机接口说明见表8-1。
表8-1 主机接口说明8.3.2 从机接口绝缘监测仪从机接口如图8-3所示。
图8-3 绝缘监测仪从机接口从机接口说明见表8-2。
表8-2 从机接口说明8.3.3 从机地址拨码说明绝缘监测仪主机内部带了一块从机板,默认为1#从机,对应地址为0,挂在I段母线上,并且不能改动。
绝缘监测仪从机的地址通过拨码开关设置,地址设置范围为1~31,对应从机号为2~32。
挂在I段母线上的从机地址设置范围为1~15,对应从机号为2~16#。
包括主机所带的1#从机,I段母线满配置时的从机为1~16#,共16个从机。
共检测16×24=384个支路。
挂在II段母线上的从机地址设置范围为16~31,对应从机号为17~32#。
II段母线满配置时共16个从机,共检测16×24=384个支路。
两段母线满配置时总共可带32个从机,可监测32×24=768个支路。
设置从机地址时,要从小到大连续设置,例如:绝缘监测仪监控两段母线,I段带8个从机,包括主机内所带的1#从机,II段也带8个从机,则挂在I段上的从机地址应设为1~7(主机内所带从机地址为0,不用设置),挂在II段母线上的从机地址应设为16~23。
从机地址拨码开关如图8-4所示。
拨码位置在OFF时为1,拨码位置在ON时为0。
标号为X的拨码暂时不用。
拨码位置与从机地址的对应关系见表8-3。
图8-4 从机地址拨码开关表8-3 拨码位置与从机地址的对应关系技术参数绝缘仪技术参数见表8-4。
表8-4 绝缘仪技术参数第九章安装设计安装尺寸9.1.1 主机安装尺寸绝缘监测仪主机尺寸如图9-1所示。
图9-1 绝缘监测仪主机外形尺寸面板上四个安装孔位尺寸如图9-2所示。
图9-2 主机安装尺寸9.1.2 从机安装尺寸绝缘监测仪从机外形尺寸如图9-3所示。
图9-3 绝缘监测仪从机外形尺寸从机安装尺寸见图9-4。
图9-4 从机安装尺寸设计参考9.2.1 电源选取一般情况下,绝缘监测仪主从机电源推荐从合闸母线引入。
由于绝缘监测仪主机工作电源的输入端口同时也是母线绝缘情况监测信号的输入端口,因此,绝缘监测仪监测的母线也就是合闸母线。
在母线无特殊结构的情况下,是可以同时监测到控制母线输出回路的绝缘电阻的。
9.2.2 互感器绝缘监测仪支路电阻的测量精度很大程度上决定于互感器的精度。
艾默生绝缘监测仪必须选择艾默生专用的互感器。
互感器的连接必须采用双线方式。
设计时参考图9-5。
图9-5 互感器接线图绝缘监测仪互感器信号线应采用屏蔽电缆,屏蔽层单端接地。
布线时信号线应远离功率线。
9.2.3 校正线的连接校正线有两个用途:一是刚上电整定时让各个支路互感器流过一个已知大小的交流信号,从而校正各通道的放大倍数及相移,称为R校正。
二是支路巡检时若某支路有较大的接地电容,进行电容补偿,称为C校正。
接线时,主机下的所有互感器必须用同一根校正线穿过。
同一个从机下的所有互感器也必须用同一根校正线穿过。
不同的从机用各自的校正线。
校正线的连接见图9-6。
如果将馈出支路从输出支路空开到负载的方向视为正方向的话,那么校正线要从ADJ端引出,从反方向穿过该从机所有支路互感器后接到GND端。
C校正的原理是先计算出某一支路的接地电容,然后让校正线在绝缘仪内部串连一个相同大小的电容,由于馈出支路和校正线穿过互感器的方向相反,校正线上串连的电容就能抵消原有接地电容。
若支路存在大电容,则校正线必须按图9-6所示接线。
若支路电容补偿后发现电容更大,则把校正线的两个接线端即ADJ和GND端调换一下。
图9-6 校正线的连接(以两个互感器为例)接线图监测一段母线时绝缘监测仪的接线如图9-7所示。
图9-7 监测一段母线时绝缘监测仪的接线图监测两段母线时绝缘监测仪的接线如图9-8所示。
图9-8 监测两段母线时绝缘监测仪的接线图第十章调试及故障处理调试步骤检查主机和从机的电源输入极性是否正确根据监测母线是一段还是两段将主机的S1拨码开关拨到ON或OFF位置。
若接了从机,则要对从机的地址进行设置。
例如:绝缘仪监控一段母线且带有4个从机(包括JYM-II主机内部自带的从机和3个JYM-S2从机),则将主机的S1拨码开关拨到ON,3个JYM-S2从机地址分别拨成1、2、3,PSM-E20中设置绝缘仪从机个数为4个;又如:绝缘仪监控两段母线,I段带有8个从机(包括JYM-II主机内部自带的从机和7个JYM-S2从机),II段带有9个JYM-S2从机,则将主机的S1拨码开关拨到OFF,I段上的7个JYM-S2从机地址分别拨成1~7,II段上的9个JYM-S2从机地址分别拨成16~24,监控I段的PSM中绝缘仪从机个数设为8个,监控II段的PSM中绝缘仪从机个数设为9个。
打开电源开关,若电源接线正确,则主机面板指示灯会亮,从机运行灯也亮;若输入极性接反或输入没电,则指示灯不亮。
绝缘监测仪正常工作后,通过监控模块查看与绝缘监测仪的通信是否正常。
若出现绝缘仪通讯中断告警,则检查通讯线连接是否正常,监控模块设置的绝缘仪通讯口是否与实接的通讯口一致,绝缘仪地址(应为96)是否正确。
通过监控模块设置绝缘仪相关参数,见节。
复位监控模块,重新开启绝缘监测仪主机。
当要设置的参数较多时,为了减少复位监控模块的次数,可等所有参数设置完成后,再复位监控模块以使所有设置生效。
绝缘仪主机和从机通讯都正常后,再查看所有支路互感器及校正线是否接好。
具体办法是:所有参数都设好后,让从机和主机都上电(为节省整定时间,先让所有从机上电,再让主机上电),先不用电阻做接地故障,等所有从机都整定完后(上电后约2分钟),通过PSM-E20查看绝缘仪各支路数据,若显示111k,则表示该支路互感器接线正确;若显示117k,则表明该支路互感器信号受到干扰,可能是信号线屏蔽电缆的屏蔽层未接地或者与强电(馈出支路线)距离太近受干扰所致;若显示100k,则表明未监测到该支路互感器,可能原因有:校正线未穿过该支路互感器、互感器信号输出线未接好、互感器已坏(正常情况用万用表量互感器输出端的电阻为2~3欧,可与相邻互感器比较,若明显偏大或偏小则表明该互感器不正常)。
按上述方法检查所有支路互感器都接好后,就可以用电阻(1k~10k)做模拟接地故障,查看PSM-E20是否能正确报出接地支路。
为加快调试速度,可同时做2~3路模拟接地。
参数设置下面简单介绍在PSM-E20中如何设置绝缘仪参数,详细的设置信息参见PSM-E20监控模块使用部分。
10.2.1 设置绝缘仪地址、通信口、从机检测路数以及支路号在PSM-E20监控主界面下对绝缘仪地址、通信口、从机检测路数以及支路号等参数进行设置,按如下顺序操作:1.在如图10-1所示的主信息屏下按F2键进入到主菜单屏,如图10-2所示。
图10-1 主信息屏图10-2 主菜单屏2.在主菜单屏下按数字键8进入密码设置界面,如图10-3所示。
图10-3 密码设置界面3.输入维护级密码:640275,按ENT键,则进入系统配置选择菜单,如图10-4所示。
图10-4 系统配置选择菜单4.按数字键5进入到绝缘仪配置菜单中。
将绝缘仪地址设为96,串口号根据实际连接的串口来设置。
如图10-5所示。
图10-5 绝缘仪配置菜单5.按下页显示绝缘仪从机配置菜单,如图10-6所示。
推荐使用默认值。
图10-6 绝缘仪从机配置菜单10.2.2 设置绝缘仪从机个数1.在如图10-1所示的主信息屏下按F2键进入到主菜单屏,如图10-2所示。
2.在主菜单屏下按数字键8进入密码设置界面,如图10-3所示。
3.输入维护级密码:640275,按ENT键,则进入系统配置选择菜单,如图10-4所示。
4.按数字键1进入系统配置菜单的第一页,如图10-7所示。
图10-7 系统配置菜单第一页1.按下页键直到进入绝缘仪配置界面,如图10-8所示。
图10-8 绝缘仪配置界面2.设置绝缘仪主机、从机个数以及从机检测的母线号。
10.2.3 设置绝缘告警门限1.在如图10-1所示的主信息屏下按F2键进入到主菜单屏,如图10-2所示。
2.在主菜单屏下按数字键8进入密码设置界面,如图10-3所示。
3.输入用户级密码:123456。
按ENT键,则进入用户参数设置选择菜单,如图10-9所示。
图10-9 用户参数设置选择菜单4.按数字键1进入告警限设置菜单第一页,如图10-10所示。
图10-10 告警限设置菜单第一页5.按下页键直到进入绝缘告警门限电阻设置菜单,如图10-11所示。
设置范围为~50k。
图10-11 绝缘告警门限电阻设置菜单10.2.4 查看绝缘仪实时数据1.在如图10-1所示的主信息屏下按F2键进入到主菜单屏,如图10-2所示。
