绝缘电阻测试仪操作作业指导书一.操作说明1-1.连接供电电源,本仪器电源要求220V±10%.50HZ;1-2.连接测试线,将被测电阻接到仪器后面测试端,对有极性要求的被测物应注意正负极性,屏蔽线层接到接地端;1-3.打开电源,这时仪器前面板两个窗口亮,电阻窗口显示溢出标记“1”,时间窗口显示“00”,测试前仪器应预热15分钟(如图所示)1-4.选择参数,测试电压.量程先选定;(如图所示)1-5.如果需要报警,则请按下“设置/测试”状态转换键,然后下启动键,这时测试灯亮,用小螺丝刀缓缓调节“预置调节”旋钮,看到右窗口显示的数值与你要求的下限报警电阻值一致时为止。
最后按“复位”键,弹出“设置/测试”状态转换键按下“报警/不报警”转换键;(如图所示)1-6.如果要求定时测试,则按下“定时”键,然后拔“定时置数”拔码,使得时间显示数符合要求;(如图所示)1-7.开始测试,按“启动”键,测试灯亮,时间开始倒计时,测试端有高压输出,仪器进入测试状态,前面右窗口显示绝缘电阻值(警告:测试时人手请勿接触被测物);(如图所示)1-8.终止测试,在测试时按一下“复位”键,则终止测试。
在报警状态下,如果被测物绝缘状态不好,此时仪器会自动终止测试,同时报警灯亮,并有长声提示;(如图所示)1-9.如果量程或电压选择不当(太大),则进入测试时有间断声提示,同时电阻窗口显示数值也不能用。
如果量程选的太小,则电阻窗口显示溢出标记“1”;二.安全警告事项2-1.未经培训合格人员,不能随意调节该仪器参数;2-2.请勿在腐蚀性环境中使用本仪器(不要在含有腐蚀性液体或气体的地方使用本产品,否则将本产品造成伤害);2-3.请勿在爆炸性环境下操作(不在存放易爆品的地方使用本产品,否则可能危及人身安全);2-4.请勿在严重粉尘环境下使用(本仪器内有高电压发生器件,在量粉尘会影响绝缘和散热效果);2-5.采用标准的电源插座(采用单相250V/10A三级标准电源插座,其接地极必须与地线相连接!);2-6.供电电源(打开是源前确保供电电源电压与额定电压相符,本仪器使用的电源标准为AC220±10%.50HZ)2-7.保险丝(为了避免火灾及发生事故,请使用标准保险丝【5A】,更换保险丝前,请切断电源和负载,勿用不符合要求的保险丝或短接保险丝管座!)2-8.,由于测试电路输出电压有上百伏或上午伏,因此测试操作要非常小心,一旦开始测试,人手绝对不能接触测试回路,也不要短路,绝对禁止在带电的电路或设备上使用本仪器。
绝缘电阻测试仪使用指南绝缘电阻测试仪是一种广泛应用于电力行业和电气设备维护的仪器,用于检测电气设备的绝缘状态,以确保设备的安全运行。
本文将为您提供绝缘电阻测试仪的使用指南,帮助您正确操作和理解测试仪的功能。
1. 仪器概述绝缘电阻测试仪是一种便携式仪器,通常由主机、测试线缆、夹具和电池等部分组成。
主机用于控制和显示测试结果,测试线缆用于连接主机与待测设备,夹具用于夹持测试线缆与设备接触点,电池则提供仪器的供电。
2. 操作步骤(1)准备工作在操作绝缘电阻测试仪之前,确保待测设备已经断电,并且没有其他的人员接触设备。
(2)连接测试线缆将测试线缆的两个端口分别连接到主机的输出端口和夹具端口。
确保连接牢固可靠,避免接触不良或者松脱。
(3)连接夹具将夹具的两个夹持端分别夹持住设备的接触点,确保夹持紧密并且接触良好。
夹持时要注意安全,避免触电等危险情况。
(4)启动测试仪按下主机上的电源按钮,启动测试仪。
在仪器启动后,屏幕上会显示当前的操作界面。
(5)选择测试模式根据待测设备的特点和测试要求,选择合适的测试模式。
绝缘电阻测试仪通常提供直流电压试验和交流电压试验两种模式,使用者可以根据需要进行选择。
(6)进行测试在选择好测试模式后,按下“开始测试”按钮,开始进行绝缘电阻测试。
测试仪会向待测设备施加相应的电压,并测量设备的绝缘电阻值。
测试过程中,测试仪会显示测试结果并记录在内部存储器中。
(7)分析测试结果测试完成后,可以在仪器的屏幕上查看测试结果。
根据测试结果,判断设备的绝缘状态是否符合要求。
通常情况下,绝缘电阻值越大,表示设备的绝缘状态越好。
(8)操作结束测试完成后,按下主机上的电源按钮,关闭测试仪。
断开测试线缆和夹具,收拾整理仪器,并存放在干燥、通风的地方。
3. 注意事项(1)安全第一:在操作绝缘电阻测试仪时,要注意安全,避免触电等危险情况发生。
应严格按照操作步骤进行,确保仪器和设备处于安全状态。
(2)正确接线:在连接测试线缆和夹具时,要注意接线的正确性,避免接触不良或者接错线导致测试结果的不准确。
第三部分JYM-2绝缘监测仪第八章概述JYM-2绝缘监测仪是PowerMaster智能高频开关电力操作电源系统的组件之一,用于在线监测直流母线对地绝缘状况和各分支路的接地电阻和电容。
分主机和从机两部分。
主机监测电力操作电源系统的母线绝缘情况,从机监测系统输出支路的绝缘情况。
每个主机内部带有一个从机。
8.1 工作原理8.1.1 原理框图绝缘监测仪工作原理框图如图8-1所示。
图8-1 绝缘监测仪工作原理框图8.1.2 基本原理叙述绝缘监测仪工作时分为常规检测和支路巡检。
常规检测是在系统正常运行时实时监测正负母线的对地电压,得到母线绝缘电阻值。
在发生母线绝缘下降时发出报警信号,点亮故障灯,并将故障标志上送监控模块,同时向各支路投入低频信号。
若支路有接地电阻,则穿套在该支路的互感器会感应出电流信号,经过放大后进入AD采样,从而能计算出该支路的接地阻抗,再从中分离出阻性和容性电流即可得出该支路的接地电阻值。
当支路接地电容较大时(超过2uF),会影响支路接地电阻的检测精度。
JYM-2绝缘监测仪采用了电容自动补偿技术解决这一问题。
通过计算出的支路电容大小,绝缘监测仪内部投入相应大小的一组电容,并通过校正线让低频交流信号反方向穿过该支路的互感器,从而抵消支路原有接地电容的影响。
8.2 特点绝缘监测仪的主要特点如下:1.实时监测和支路巡检相结合,保证监测的实时性。
2.RS485串行口,与监控上位机通讯。
3.可监测一段或两段独立运行的直流母线,对于母线电压等级无需额外设置。
4.采用主从结构,每个从机可监测24个支路,单段母线最多可带16个从机,两段母线最多可带32个从机,满配置时可巡检24*32=768个支路;而且从机内部自带辅助电源,可以与主机远距离工作。
5.当支路电容较大时,具有自动电容补偿功能,保证支路接地电阻检测的精度。
6.通过监控可以设置告警限,适应不同地区的气候条件;7.可以监测正负母线绝缘等值下降情况;8.装置内部具有自检功能,便于维护。

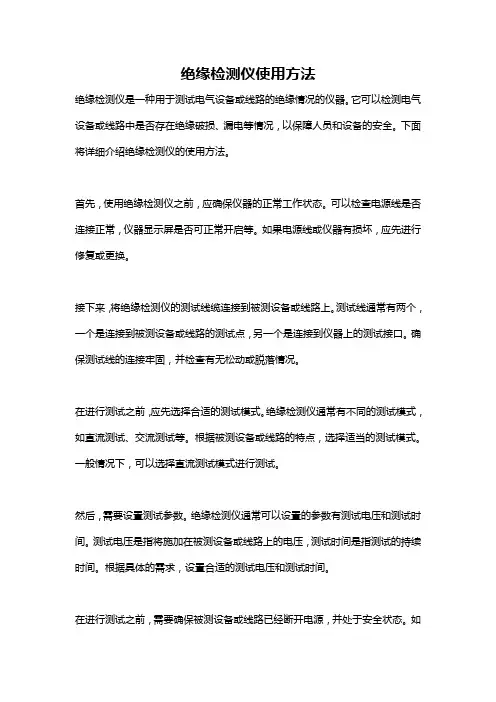

绝缘检测仪使用方法绝缘检测仪是一种用于测试电气设备或线路的绝缘情况的仪器。
它可以检测电气设备或线路中是否存在绝缘破损、漏电等情况,以保障人员和设备的安全。
下面将详细介绍绝缘检测仪的使用方法。
首先,使用绝缘检测仪之前,应确保仪器的正常工作状态。
可以检查电源线是否连接正常,仪器显示屏是否可正常开启等。
如果电源线或仪器有损坏,应先进行修复或更换。
接下来,将绝缘检测仪的测试线缆连接到被测设备或线路上。
测试线通常有两个,一个是连接到被测设备或线路的测试点,另一个是连接到仪器上的测试接口。
确保测试线的连接牢固,并检查有无松动或脱落情况。
在进行测试之前,应先选择合适的测试模式。
绝缘检测仪通常有不同的测试模式,如直流测试、交流测试等。
根据被测设备或线路的特点,选择适当的测试模式。
一般情况下,可以选择直流测试模式进行测试。
然后,需要设置测试参数。
绝缘检测仪通常可以设置的参数有测试电压和测试时间。
测试电压是指将施加在被测设备或线路上的电压,测试时间是指测试的持续时间。
根据具体的需求,设置合适的测试电压和测试时间。
在进行测试之前,需要确保被测设备或线路已经断开电源,并处于安全状态。
如果被测设备或线路仍有电流通过,测试时可能会对人员和设备造成损害。
接下来,按下绝缘检测仪上的测试按钮,开始进行测试。
仪器会开始施加测试电压到被测设备或线路上,并监测绝缘电阻的变化。
测试过程中,可以通过仪器的显示屏查看测试结果。
测试完成后,可以根据测试结果判断被测设备或线路的绝缘情况。
一般情况下,如果测试结果显示的绝缘电阻值较高,说明绝缘情况良好;如果绝缘电阻值较低,可能存在绝缘破损或漏电的情况,需要进行进一步的检修和处理。
最后,使用完绝缘检测仪后,应及时断开测试线与被测设备或线路的连接,并将仪器置于安全的地方。
定期对绝缘检测仪进行保养和检修,以确保其正常工作。
总之,绝缘检测仪的使用方法包括检查仪器的工作状态,连接测试线缆,选择测试模式,设置测试参数,进行测试,判断测试结果,并进行仪器的保养和检修。

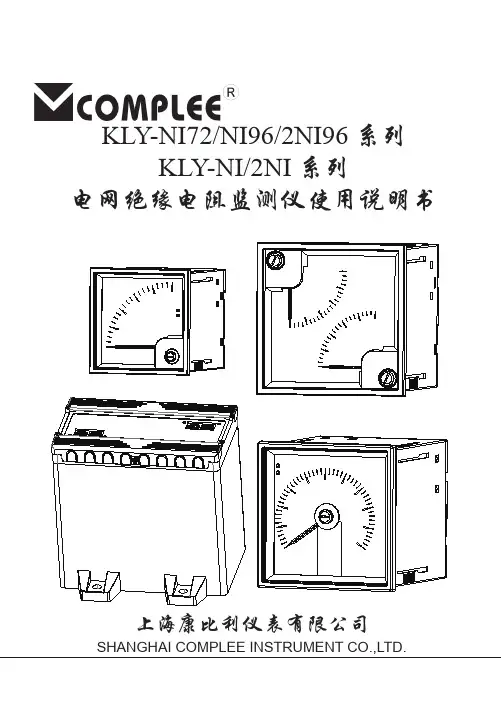

KLY-NI72/NI96/2NI96系列KLY-NI/2NI系列电网绝缘电阻监测仪使用说明书上海康比利仪表有限公司SHANGHAI COMPLEE INSTRUMENT CO.,LTD.一、概述:本产品用于监测非接地电力线路在带电状态下其接地绝缘电阻。
当电网接地绝缘电阻低于设定值时继电器报警输出。
二、主要参数和技术指标: 1、误差:指示值的误差:0,∞:标度尺长度的0.7%;其它值:标度尺长度的1.5%。
2、响应时间:交流电网:小于4s直流电网:小于6s3、直流电网分布电容:小于3uF 4、继电器输出:一组转换触点触点容量AC 250V/5A、DC 30V/5A 5、继电器输出方式:A型仪表:NO(常开触点方式),仪表通电状态下,当测量值 小于报警设定值时,继电器动作,常开触点由断开状态切换 到闭合状态。
B型仪表:NC(常闭触点方式),仪表通电状态下,测量值大 于报警设定值时,继电器动作。
当测量值小于报警值或仪表 断电时,继电器释放,常闭触点由断开状态切换到闭合状态。
6、电源:DC 24V±10%;AC 220V/380V±10%,50/60Hz。
7、功耗:≤5VA8、工作环境条件:温度:-10℃~+55℃湿度:5%~95%RH,必须无结露。
9、保存环境条件:温度:-20℃~+70℃湿度:5%~95%RH,必须无结露。
三、报警点设置值见下表:1、测量范围为0-1 MΩ:编码器编号报警点设置值(kΩ)编码器编号报警点设置值(kΩ)010850112980216A100320B200425C300530D400635E500740F10002、测量范围为0-5 MΩ/0-10 MΩ:编码器编号报警点设置值(MΩ)编码器编号报警点设置值(MΩ)00.180.3810.1190.420.12A0.4230.2B0.4540.22C0.550.23D0.6960.24E 1.070.3F 2.03、测量范围为0-50kΩ:编码器编号报警点设置值(kΩ) 编码器编号报警点设置值(kΩ)00.281210.59182 1.2A2032B244 2.5C3053D3666E48710F504、测量范围为0-250kΩ/0-500 kΩ:编码器编号报警点设置值(kΩ)编码器编号报警点设置值(kΩ)0383616948210A50312B60418C72520D100624E120730F1505、特殊规格报警点:(订货信息见命名规则版本号)(1)测量范围为 0-500kΩ:编码器编号报警点设置值(kΩ)编码器编号报警点设置值(kΩ)0383616948210A60312B72418C100520D150624E330730F350(2)测量范围为 0-10MΩ四、报警延迟时间设置值见下表:编码器编号延迟时间设置值(s)编码器编号延迟时间设置值(s)01891291023A1134B1245C1556D2067E2578F30五、接线图:1、KLY-NI72/96I、KLY-NI72/96I-T、KLY-NI96I-G电源为AC220V/380V±10%2、KLY-NI72/96I、KLY-NI72/96I-T、KLY-NI96I-G电源为DC 24V±10%3、KLY-2NI96I、KLY-2NI96I-T电源为AC 220V/380V±10%4、KLY-2NI96I、KLY-2NI96I-T电源为DC 24V±10%5、KLY-NI、KLY-NI-T电源为AC 220V/380V±10%6、KLY-NI、KLY-NI-T电源为DC24V±10%7、KLY-2NI、KLY-2NI-T电源为AC 220V/380V±10%8、KLY-2NI、KLY-2NI-T电源为DC24V±10%六、KLY-NIxxI-T背部旋钮功能说明1.Monitoring:正常监测,此时仪表正常工作。
绝缘电阻测试仪使用说明
一、绝缘电阻测试仪的基本原理与结构
绝缘电阻测试仪的主要结构由电源部分、显示部分和测量部分组成。
电源部分为测试仪提供工作所需的电源,显示部分用于显示测试结果,测量部分则是通过电源提供的直流电压在被测设备的绝缘体上施加电压并测量所流过的电流。
二、绝缘电阻测试仪的使用方法
1.打开电源开关,接通电源,确保电源电压符合仪器的工作要求。
2.检查测试仪上的安全保护装置是否正常,如保险丝是否完好,若发现异常及时更换。
3.根据被测设备的额定电压选择适当的测试电压,并将测试电压拨到相应位置。
4.将测试引线与被测设备的绝缘体接触良好,确保引线的绝缘性能良好,不与其他导体相接触。
5.按下仪器上的测试按钮,开始测试。
6.等待测试结束后,读取测试结果并记录下来。
有些绝缘电阻测试仪还会直接显示测试结果,方便操作人员判断测试是否合格。
7.测试完毕后,关闭电源开关。
三、绝缘电阻测试仪的注意事项
1.在测试过程中要确保被测设备处于断电状态,以避免电气设备损坏和人身伤害。
2.使用测试引线时要注意绝缘性能,确保引线本身不影响测试结果,
同时避免与其他导体相接触,以免影响测试。
3.在选择测试电压时要根据被测设备的额定电压选择合适的测试电压,以免过高或过低的测试电压导致测试结果不准确。
4.在测试前要检查仪器上的安全保护装置,确保测试过程中的安全。
5.在测试过程中要注意保持清洁和干燥的环境,以免测试结果受到其
他因素的影响。
6.长时间不使用绝缘电阻测试仪时,应将其存放在干燥、通风良好的
场所,避免受潮或受灰尘污染。
青岛北洋电气厂UM_SJY12_001交流电网绝缘监测仪使用手册中国.山东青岛市江西路66号 266071电话:86-532-5849015 传真:86-532-5814619网址: 邮件:info@File No: UM_SJY12_001Title: 交流电网绝缘监测仪修改历史记录 (History)编号日期编写者/修改者修改原因审核人1 2003-10-24 张培星创建文档张炳耀2 2004-1-9 张培星增加SJY-11单路监测张炳耀3 2004-7-12 张培星补充产品图片张炳耀4 2004-11-26 张培星校验开关改在仪表内部张炳耀目录/ Contents1.概述 (1)1.1 系统描述 (1)1.2 功能简述 (1)2. 主要技术指标 (1)3. 面板 (2)4. 使用方法 (3)5. 校验 (4)1. 概述1.1 系统描述SJY -1X 型(SJY -11 / SJY -12)绝缘监测仪是SJY -1的升级产品。
采用新型单片机与显示芯片技术,外形小巧,适合在船舶、矿山、冶金等领域的配电盘使用,对交流电网(中点不接地电网,市电经变压器隔离后的电网)对地绝缘进行监测。
1.2 功能简述1. SJY -11对一路中点不接地交流电网的绝缘电阻进行实时监测; 2. SJY -12对两个不接地交流系统的绝缘电阻进行实时监测,同时显示2路绝缘监测数值; 3. 可设定电网绝缘报警数值;4. 报警时,报警灯闪烁;内部继电器吸合,向外输出控制信号,可连接220V 警铃或者中间继电器; 5. 按“确认”按钮后,报警灯常亮、停止输出控制信号;6. 绝缘检测值恢复,如果已经确认,报警灯灭。
2. 主要技术指标1. 电源电压:220VAC ;2. 输入:交流电网的一极(3φ440VAC ,3φ380VAC ,220VAC 等);3. 输出:继电器常开触头容量为2A(240VAC);4. 耗功率:3W ;5. 环境温度:0~55℃;6. 耐受海上潮湿空气的影响;7. 任意倾角放置及船舶摇摆振动时均能可靠的工作; 8. 显示范围为0.000~9.999 M Ω;9.内存报警初始设定值:0.010 M Ω或0.100 M Ω供用户选用;SJY -11SJY -1210. 显示精度:0.000-0.050 MΩ0.002 MΩ0.050-0.200 MΩ0.003 MΩ0.200-0.500 MΩ0.005 MΩ0.500-1.000 MΩ0.050 MΩ1.000-2.000 MΩ0.100 MΩ2.000-5.000 MΩ0.500 MΩ5.000-9.999 MΩ 1.000 MΩ11. 警报设定值0.000-0.020 MΩ0.002 MΩ0.020-0.100 MΩ0.005 MΩ0.100-1.000 MΩ0.050 MΩ1.000-2.000 MΩ0.100 MΩ2.000-5.000 MΩ0.500 MΩ5.000-9.000 MΩ 1.000 MΩ12. 防护等级:IP20;13. 重量:0.9公斤;14. 外型尺寸:96×96×110mm(标准96仪表);15. 安装开窗尺寸:91×91 mm,屏面安装16. 船检认证:CCS船用认证3. 面板SJY-11前面板结构图SJY-11后板接线图SJY -12前面板结构图SJY -12后板接线图4. 使用方法1、显示接通电源,数码管首先显示“8.888”两秒钟。
绝缘电阻测试仪的操作使用绝缘电阻测试仪是一台用于测试电气设备或线路绝缘性能的测试仪器,广泛应用于电力、石油、化工、电子、仪表、通讯等领域。
在使用绝缘电阻测试仪时,需要遵循一些操作步骤和注意事项,下面将详细介绍。
操作步骤步骤一:准备工作在使用绝缘电阻测试仪之前,需要进行以下准备工作: 1. 确定测试对象,即需要测试的电气设备或线路,检查其是否已有电源接通。
2. 确定测试方式,即选择直流或交流电源测试。
3. 检查绝缘电阻测试仪是否处于正常工作状态。
步骤二:连接测试电缆将测试电缆的红色电缆夹头和黑色电缆夹头分别连接到绝缘电阻测试仪的正极和负极(或相应测试输入端口),然后将另一端的电缆夹头连接到测试对象的绝缘部分。
步骤三:进行测试按下“测试”按钮进行测试,测试仪会输出测试结果,包括绝缘电阻值、测试时间等信息。
步骤四:记录测试结果根据测试结果进行记录,以备后续分析和比较。
注意事项1.在测试前需保证测试对象已停机并处于安全状态,以免发生意外事故。
2.在测试过程中,应严格按照说明书的要求进行操作,以免对设备和人员造成伤害。
3.在测试前应根据设备型号、额定电压和绝缘要求等综合因素确定测试电压,并在测试时进行正确的选择。
4.在进行高电压测试时,应注意线路的领先角和落后角,以防发生电弧等事故。
5.在测试过程中要密切关注设备和仪器是否准确,及时发现并处理异常情况。
常见问题为什么需要进行绝缘电阻测试?绝缘电阻测试是电气设备使用过程中必不可少的一项测试,是为了保证设备及其附属设施的安全可靠性而进行的。
通过绝缘电阻测试可以判断设备在不同工作条件下的绝缘状态,排除或解决潜在的隐患,延长设备使用寿命。
测试结果如何判断?测试结果是以绝缘电阻值为基础的,其大小通常与设备的额定电压、绝缘材料、环境温度等因素有关。
通常情况下,测试结果越大说明绝缘性能越好,但具体是否合格应根据设备部门的标准进行判断。
结语绝缘电阻测试仪的操作使用需要注意多个方面的问题,在使用前需要做好充分的准备工作、选择合适的测试电压、遵守操作规程、保持设备和仪器正常运转等,在测试过程中及时发现并处理测试结果异常情况。
绝缘测试仪操作指导书(IATF16949/ISO9001-2015)1.0目的:制定绝缘仪测试仪的操作作用方法,让使用者懂得如何操作使用本仪器,从而准确确,及时和有效地对产品性能进行测试,确保对产品性能的准确性克评估。
同时能有效的避免因使用者操作不当而造成的仪器损坏、人员伤亡或者对产品的品质造成直接的影响等。
2.0范围:本文件适用本公司范围内的绝缘测试仪。
3.0权责:品管课:负责制订绝缘测试仪的操作规程并对相关的操作者进行培训。
4.0作业办法:4.1将绝测试仪的电源插在AC220V的电源插座上,打开电源开关(POWER),“ON”为开,“OFF”为开。
4.2“功能选择”有三个档位,初始状态时旋扭指问“放电”档。
如果测量时需要讯响,则将旋钮旋至“测量讯响”档;如不需讯响,则将旋钮旋至“测量”档,通常我们都是使用“测量讯响”,这时将“功能选择”旋钮旋至“测量讯响”档。
4.3目视仪器表盘内的指针是否在“∞”位,如果不在,可旋转“∞”调整旋钮,使其回到“∞”位。
4.4“设置选择”:数字键从0.0到9.9之间可调,经色键按正为预置,弹出为测量。
4.5“倍率选择”选择被测物的绝缘电阻倍率(10°-105可调)4.6“电压选择”选择被测物在绝缘条件下的电压(25V、50V、100V、250V、500V、1000V可调。
4.7测量:4.7.1如某产品的绝缘条件要求为:“DC500V、50MΩMIN”时,应该按以下步骤进行设置:先将“设置选择”的数字键调至“50”,按下红色键;再将“倍率选择”旋至“10”档;然后交将“电压选择”旋钮旋至“500V”档。
这时所预置的电阻为“5.0*10’=50MΩ”,电压为”DC500V”,预置完毕。
4.7.2测量端有“+”、“-”高压经测试线输出,每测试线上有红色和黑色两个测试夹,两红色测试夹用于测量,两黑色测试夹用于接地。
4.7.3点检仪器预置是否正常:目视仪器表签署上的指针所指向的是否和“设置选择”预置的数字一致,再将两红夹短路,这时候仪器讯响,“不合格”指示灯亮,表示设置正确,否则要重新检查设置。
绝缘电阻测试仪使用说明书一、操作方法(500V,≥30MΩ)1、将仪器的电源插头接上AC220V。
按下电源开关至ON位置,预热10分钟,即可正常测试。
2、选择好适当的测试电压(500V)。
3、注意“TEST”灯是否处于熄灭状态,确保接线柱上不带电,接上被测件,按下“TEST”按钮,仪器即可对被测件充电并测量。
4、测试完毕后按下“RESET”键或测试时间到仪器自动复位后,才可取下被测件。
5、重复上述步骤,进行下一次测量。
二、使用注意事项1、本测试仪在电源开启后即可使用,但为了保证精度请预热10分钟以上。
2、连接被测物体时,必须保证处于复位状态,即TEST灯灭时,以防高压电击。
3、在测量100MΩ以上时,测量线最好用屏蔽。
接线时要将仪器前面板上的接地柱与被测件的机壳或外壳相连。
4、尽量避免测量过小的电阻,或将两测试夹相短接。
接地电阻测试仪使用说明书(I=10A,≤0.1Ω)一、操作方法1、仪器配备一副(两组)测试线,红粗线接红色电流接线柱,红细线接红色电阻接线柱,黑粗线接黑色电流接线柱,黑细线接黑色电阻接线柱。
2、将仪器的电源插头接上AC220V。
按下电源开关至ON位置,各个窗口数码管亮。
3、电流调节旋钮逆时针旋至零位。
4、测试前,选择好量程。
5、两组测试线的夹子相互短路。
6、手动测试(1)、“定时”开关关闭。
(2)、确定2-5步骤无误后,按“启动”按钮,“测试”灯亮,调节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流值。
()(3)、按下“预置/测试”键,调节报警预置电位器,至所需电阻值。
(4)、按下“复位”按钮,切断电流输出,同时调节“电流调节”旋钮至最小。
将测试线夹在被测物的测试点上。
(5)、按下“启动”旋钮,“测试”灯亮,同时调节“电流调节”旋钮至所需电流值,接着读下电阻显示窗口显示的电阻值。
当被测物电阻值大于预值电阻值时,仪器会发出生光报警,反之,则不报警。
只要按下“复位”按钮停止测试,“测试”灯灭,取下测试线以备下次再测。
IRDH575型绝缘监视仪操作手册1、操作和设置IRDH575型绝缘监视仪的操作和显示1 INFO按钮: 显示标准信息ESC按钮: 退出菜单,不修改参数2 测试按钮:绝缘监视功能的自检箭头按钮:改动参数,滚动显示3 复位按钮:故障复位箭头按钮:改动参数,滚动显示4 菜单按钮:进入菜单系统回车按钮:确认参数设置5 EDS发光管点亮:绝缘故障定位系统开始工作6 EDS报警发光管点亮:绝缘故障所在回路已找到7 报警发光管1点亮:绝缘故障,达到预报警值8 报警发光管2点亮:绝缘故障,达到主报警值9 发光管点亮:仪器内部故障或绝缘监视仪与被监视系统或大地接线中断EDS系统的启动和检测到故障时的显示1 对地绝缘阻值,千欧值2 对地绝缘阻值的附加信息:“+”绝缘故障在L+“-”绝缘故障在L-“s ”新的测量值3 EDS4... 的总线地址(其监视的分路发生绝缘故障时,液晶屏将显示该地址)4 EDS4... 的监视的各回路代号(发生绝缘故障时,液晶屏将显示该代号)5 mA 级或µA级的测试电流数值(绝缘故障定位时显示)short :电流互感器输出端短路no CT: 电流互感器未连接6 EDS 系统设定在自动状态,其它可设定的状态:on: 绝缘故障定位功能启动off: 绝缘故障定位功能关闭pos: 可手动设定被扫描的分路(只能IRDH575设定为Master 时,仅在EDS470系统中能实现)1cycle: 扫描完所有分路后,EDS 系统自动停止7 脉冲符号为测试电流的极性显示小方点表示RS485接口通信正常H 表示记忆存储器里加入了一条新的信息C 闪烁,表示时钟尚未设定8 显示内容:Insulation fault: 绝缘故障Connection system ?表示与被监视系统的连接中断Connection PE ?表示与接地线的连接中断Device error x 表示仪器内部故障*****STAND BY***** 表示处于待机状态菜单模式的显示功能按钮按下信息 (INFO)按钮,可以不打开菜单查阅如下信息:-仪器型号、软件版本-报警响应值1和2-系统泄漏电容测量值Ce(绝缘阻值大于20千欧时显示)-绝缘监视设定状态(详见第55页状态代号表)- EDS 系统设定状态(工作方式、被监视系统情况、最大测试电流)-通信设置(IRDH575的总线地址)按下测试(TEST)按钮,可自动进行绝缘监视功能的自检。
绝缘监视仪107td47使用说明书
绝缘监视仪107td47各按钮功能:
1、"INFO"按钮:查询标准信息ESC 按钮:返回菜单功能
2、"TEST"按钮:激活自我测试箭头向上按钮:参数改变,滚动
3、"RESET"按钮:删除安装和故障信息箭头向下按钮:参数改变,滚动
4、"MENU"按钮:激活菜单系统输入按钮:确认参数改变
5、警报LED"1"点亮:绝缘故障,达到警告等级
6、警报LED"2"点亮:绝缘故障,达到二次警告等级
7、LED点亮:系统故障
绝缘监视仪107td47产品特性描述:
用于驱动系统包括高达15.5 kV中压变频器系统的绝缘监视;
2组独立可调响应值,其范围100 kΩ…10 MΩ;
AMPPlus测量方法
自适应到现有系统泄漏电容;
信息按钮用于显示设备设置以及系统泄漏电容;
具有存储带有时间和日期的有效时钟的历史记忆功能;
BMS接口(Bender测量设备接口),用于与其他本德尔设备通讯(RS-485电气隔离);电流输出0(4)…20 mA(电隔离),这与测量绝缘值类似;自检,具有自动报警信息功能;
可选自动自检功能;
连接外部kΩ显示;
测试和重置按钮;
连接外部测试和重置按钮;
2组独立报警继电器,带2组无源转换触点;
常开或常闭操作,可选;
背光液晶屏,可显示2行文字;
通过Internet,可远程设置定制参数(可选;具有C功能包的COM460IP);。
绝缘监测仪技术手册目录第一章功能简介 (1)§1.1 概述 (1)§1.2 主要功能 (2)§1.3 系统配置框图 (3)第二章技术指标 (4)第三章操作指南 (13)第四章THJY001安装说明 (23)§4.1THJY001工作原理 (23)§4.2THJY001接口 (23)§4.3安装注意事项 (23)第一章功能简介§1.1概述THJY001绝缘监测仪是我公司针对电力直流系统开发地绝缘状况在线监测设备,可实现直流系统母线对地电压、正(负)母线对地绝缘电阻和支路对地单边、双边、平衡和不平衡绝缘电阻测量、显示、报警、故障信息上传等功能。
在正常运行情况下,绝缘监测仪可对两段母线电压进行监测,通过监测母线电压计算母线对地的绝缘电阻。
当母线对地绝缘电阻低于设定的告警限门时,绝缘监测仪进入支路巡检状态,测量出有绝缘下降的支路和绝缘电阻值,同时将此告警信息通过串行总线上传到主控机。
本装置性能可靠,功能完善,人机界面友好,可广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。
§1.2 主要功能THJY001实现的主要功能有:1、系统采用DCS控制模式,便于用户进行扩展;最多可外扩8个绝缘监测模块,监测256条支路绝缘状态;2、按键设置母线是否分段、各段母线模块数、各模块支路数,母线报警门限;3、循环测量并显示两段正、负母线对地电压,正、负母线对地电阻。
4、当正、负母线绝缘电阻低于报警门限时发出报警信息,启动支路巡检功能,显示支路对地绝缘电阻;5、系统发生故障时,可最多存储20条当前故障记录;6、当故障恢复时,可最多存储200条历史故障;7、密码验证功能,系统中重要参数设置前需进行密码验证;验证密码可由用户设置;8、通信协议选定功能,用户可选定“ModBus协议”或“TonHe协议”;波特率可设为:1200,2400,4800或9600;具有RS-485和RS-232两种通讯接口,方便用户与上位机进行通信。
绝缘监测仪技术手册周聚天下管理第一章功能简介1概述绝缘监测仪是我公司针对电力直流系统开发地绝缘状况在线监测设备,可实现直流系统母线对地电压、正(负)母线对地绝缘电阻和支路对地单边、双边、平衡和不平衡绝缘电阻测量、显示、报警、故障信息上传等功能。
在正常运行情况下,绝缘监测仪可对两段母线电压进行监测,通过监测母线电压计算母线对地的绝缘电阻。
当母线对地绝缘电阻低于设定的告警限门时,绝缘监测仪进入支路巡检状态,测量出有绝缘下降的支路和绝缘电阻值,同时将此告警信息通过串行总线上传到主控机。
本装置性能可靠,功能完善,人机界面友好,可广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。
§1.2 主要功能THJY001实现的主要功能有:1、系统采用DCS控制模式,便于用户进行扩展;最多可外扩8个绝缘监测模块,监测256条支路绝缘状态;2、按键设置母线是否分段、各段母线模块数、各模块支路数,母线报警门限;3、循环测量并显示两段正、负母线对地电压,正、负母线对地电阻。
4、当正、负母线绝缘电阻低于报警门限时发出报警信息,启动支路巡检功能,显示支路对地绝缘电阻;5、系统发生故障时,可最多存储20条当前故障记录;6、当故障恢复时,可最多存储200条历史故障;7、密码验证功能,系统中重要参数设置前需进行密码验证;验证密码可由用户设置;8、通信协议选定功能,用户可选定“ModBus协议”或“TonHe协议”;波特率可设为:1200,2400,4800或9600;具有RS-485和RS-232两种通讯接口,方便用户与上位机进行通信。
9、系统时钟按键校准功能;10、液晶屏背光自动保护,当2分钟内无任何操作时,液晶屏背光可自动熄灭;11、漏电流传感器零点自动补偿。
3图1.1 THJY001系统配置框图注:N+n≤8技术指标1、电压等级:DC220V;2、接地电阻报警门限范围:3KΩ-50KΩ,绝缘状况良好时,默认绝缘电阻为100KΩ;3)母线电压测量精度:0.5%;4、母线对地绝缘电阻测量精度:3KΩ-50KΩ≤3%;5、支路绝缘电阻测量精度:3KΩ-50KΩ≤10%;6、外接绝缘监测模块数:1-8;选线回路: 1—256路;7、最大监测段数:2段;8、工作方式:连续运行,自动在线监测;9、输入电源:90VDC~300VDC;10、环境温度:-10℃—50℃;12、绝缘强度:AC 2KV/5mA。
7122交直流耐压-绝缘测试仪操作规程(总2页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--7122交直流耐压/绝缘测试仪操作规程一、前面板说明1.输入电源开关:标有国际标准“1”(ON)和“0”(OFF)符号的开关,作为输入的电源开关。
2.RESET开关:红色的瞬时接触开关同时内含FAIL的指示灯。
在设定模式时其功能和EXIT键相同,可以作为退出设定模式的开关。
在测试进行时,作为关闭警报声进入下一个待测状态的开关。
在测试进行之中,也可以作为中断测试的开关。
在待测物未能通过测试时,这个红色指示灯会亮。
3.TEST开关:绿色的瞬时接触开关同时内含PASS的指示灯,作为测试的启动开关。
在待测物通过测试时,这个绿色指示灯会亮。
4.SET键:作为选择进入设定模式和选择记忆组、测试项目、交流或直流耐压测试及其参数设定和绝缘电阻测试及其参数设定的操作键,同时也作为键盘锁定的设定键。
5.“∨”DOWN键:在设定模式时作为功能模式选择和各项测试参数数值输入的功能键,在耐压测试进行中作为输出电压下降调整键。
6.“∧”UP键:在设定模式时作为功能模式选择和各项测试参数数值输入的功能键,在耐压测试进行中作为输出电压上升调整键。
7.EXIT键:作为退出设定模式之功能键。
8.高电压输出端子:特殊的输出端子,能承受20kV以上的高电压。
9.回路(RETURN)端子:特殊的端子能保持良好的接触。
10.高电压标志:当仪器开始输出电压时,高电压标志内的指示灯会闪烁,表示“高电压输出中、危险”。
11.LCD显示器:16字×2行背光式液晶显示器,作为显示设定资料或测试结果的显示器。
1二、操作程序及步骤1.将仪器的输入电源线插头接到市电电源以前,请先关闭本仪器的输入“电源开关”,并将背板上的“电压选择”开关切换到220V,然后再将地线接到本仪器背板上的“接地端子”上。
2.将输入电源线接到电源插座上,请不要先将测试线接到本仪器的输出端子上。
绝缘测试仪测量的使用流程绝缘测试仪测量的使用概述•绝缘测试仪是一种专门用于测量电气设备和电线电缆绝缘电阻的仪器。
•绝缘测试仪的正确使用可以帮助确保电气设备的安全性和可靠性。
•本文将详细介绍绝缘测试仪的使用流程,帮助读者正确操作该仪器。
步骤步骤一:准备绝缘测试仪1.确保绝缘测试仪的电源已接通,并处于正常工作状态。
2.检查仪器的探头是否完好、无损坏,并连接牢固。
步骤二:进行线路连接1.将绝缘测试仪的探头连接到待测量的电线电缆上。
2.确保探头与电线电缆的接触良好,无松动情况。
步骤三:选择测试模式1.在绝缘测试仪的界面上选择合适的测试模式,常见的有直流绝缘电阻测试模式和交流绝缘电阻测试模式。
2.根据待测设备的要求或相关标准,选择合适的测试模式和参数。
步骤四:进行测量1.点击绝缘测试仪的开始按钮,开始进行测量。
2.在测量过程中,注意观察仪表的读数,并确保设备正常运行。
3.等待一段时间,直到测量结果稳定后,记录下测量数值。
步骤五:结果分析1.根据测量结果进行分析,判断待测设备的绝缘情况。
2.正常情况下,绝缘电阻应达到设定的标准值。
3.若绝缘电阻异常低或无穷大,可能存在绝缘性能不良或短路等问题。
步骤六:记录和保存数据1.将测量结果记录在相应的测试报告中,包括待测设备的信息、测试日期、测试人员等。
2.如果需要保存数据,可以将结果导出为电子文件或打印保存。
注意事项•在操作过程中,务必遵守相关的安全操作规程,确保个人安全和设备安全。
•在测量之前,要对绝缘测试仪进行校准,确保测量结果的准确性。
•测量过程中,避免与电源或其他高压电路直接接触,以免发生电击事故。
以上是关于绝缘测试仪测量使用流程的详细介绍,希望能对读者正确使用该仪器提供帮助和指导。
(文章作者:资深创作者)补充说明•绝缘测试仪的测量范围和精度取决于具体型号和规格,请在使用前仔细阅读使用说明书。
•若待测设备上有电压,请在进行绝缘测试前将电压切断,避免发生电击事故。

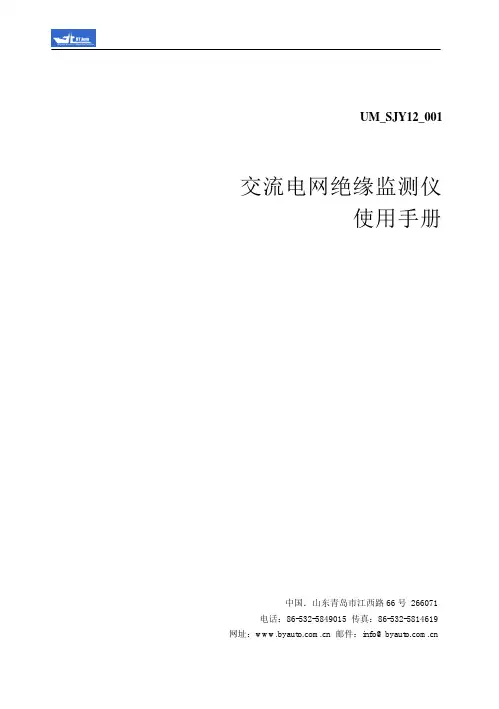

青岛北洋电气厂
UM_SJY12_001
交流电网绝缘监测仪
使用手册
中国.山东青岛市江西路66号 266071
电话:86-532-5849015 传真:86-532-5814619
网址: 邮件:info@
File No: UM_SJY12_001
Title: 交流电网绝缘监测仪
修改历史记录 (History)
编号日期编写者/修改者修改原因审核人
1 2003-10-24 张培星创建文档张炳耀
2 2004-1-9 张培星增加SJY-11单路监测张炳耀
3 2004-7-12 张培星补充产品图片张炳耀
4 2004-11-26 张培星校验开关改在仪表内部张炳耀
目录/ Contents
1.概述 (1)
1.1 系统描述 (1)
1.2 功能简述 (1)
2. 主要技术指标 (1)
3. 面板 (2)
4. 使用方法 (3)
5. 校验 (4)
1. 概述
1.1 系统描述
SJY -1X 型(SJY -11 / SJY -12)绝缘监测仪是SJY -1的升级产品。
采用新型单片机与显示芯片技术,外形小巧,适合在船舶、矿山、冶金等领域的配电盘使用,对交流电网(中点不接地电网,市电经变压器隔离后的电网)对地绝缘进行监测。
1.2 功能简述
1. SJY -11对一路中点不接地交流电网的绝缘电阻进
行实时监测; 2. SJY -12对两个不接地交流系统的绝缘电阻进行实
时监测,同时显示2路绝缘监测数值; 3. 可设定电网绝缘报警数值;
4. 报警时,报警灯闪烁;内部继电器吸合,向外输
出控制信号,可连接220V 警铃或者中间继电器; 5. 按“确认”按钮后,报警灯常亮、停止输出控制
信号;
6. 绝缘检测值恢复,如果已经确认,报警灯灭。
2. 主要技术指标
1. 电源电压:220VAC ;
2. 输入:交流电网的一极(3φ440VAC ,3φ380VAC ,220VAC 等);
3. 输出:继电器常开触头容量为2A(240VAC);
4. 耗功率:3W ;
5. 环境温度:0~55℃;
6. 耐受海上潮湿空气的影响;
7. 任意倾角放置及船舶摇摆振动时均能可靠的工作; 8. 显示范围为0.000~9.999 M Ω;
9.
内存报警初始设定值:0.010 M Ω或0.100 M Ω供用户选用;
SJY -11
SJY -12
10. 显示精度:
0.000-0.050 MΩ0.002 MΩ
0.050-0.200 MΩ0.003 MΩ
0.200-0.500 MΩ0.005 MΩ
0.500-1.000 MΩ0.050 MΩ
1.000-
2.000 MΩ0.100 MΩ
2.000-5.000 MΩ0.500 MΩ
5.000-9.999 MΩ 1.000 MΩ
11. 警报设定值
0.000-0.020 MΩ0.002 MΩ
0.020-0.100 MΩ0.005 MΩ
0.100-1.000 MΩ0.050 MΩ
1.000-
2.000 MΩ0.100 MΩ
2.000-5.000 MΩ0.500 MΩ
5.000-9.000 MΩ 1.000 MΩ
12. 防护等级:IP20;
13. 重量:0.9公斤;
14. 外型尺寸:96×96×110mm(标准96仪表);
15. 安装开窗尺寸:91×91 mm,屏面安装
16. 船检认证:CCS船用认证
3. 面板
SJY-11前面板结构图SJY-11后板接线图
SJY -12前面板结构图
SJY -12后板接线图
4. 使用方法
1、显示
接通电源,数码管首先显示“8.888”两秒钟。
随后仪表进入监测状态。
数码管给出对应系统对地绝缘电阻值。
8.888”两秒钟后进入监测
状态。
2、报警值设定
每次接通电源,电网系统绝缘报警值自动设定为0.010 M Ω(或0. 100 M Ω)。
如需设定新的报警值,应做如下操作:
按“设定”按钮
,数码管立即显示已设定的数值。
随后每按一次按钮,
设定值增大一级。
若按住按钮不放,设定值逐级连续增加,超过9.000 M Ω后由0.000
M Ω重新开始增加。
选定设定值后放开按钮,设定值继续显示两秒钟,随后自动返回监测状态。
3、报警确认
绝缘电阻低于设定值时,“报警”红色指示灯闪亮、外接报警继电器动作,直接
接通外部警报器。
到设定值以上时,红灯熄灭。
4、自检(试灯)
8.888”,各指示灯全亮,报警继电器闭合。
放开按钮,恢复原状态。
5. 校验
断开两个系统的外接监测线,然后将仪表后面开关置于“检测”位置,电网系统绝缘电阻值显示0. 100 MΩ(出厂调整值),表明仪表正常。
平时开关置于“工作”位置。
为防止误操作损坏仪表,2004年12月以后生产的监测仪的校验开关全部内置于主板上。
6. 使用注意事项
1. 监测仪不可对市电/岸电(或其他中点接地电网)进行监测;船舶使用岸电
时应切断监测仪电源;
2. 校验开关必须置于“工作”位置,然后接入电网工作,否则会造成损坏;
3. 被测电网绝缘过低,监测仪报警。
应及时确认,并予以排除。
注:以上内容如有变更,请以产品附带说明书为准。
