绝缘监测仪PMU-J2说明书 3.0版本
- 格式:doc
- 大小:249.50 KB
- 文档页数:5

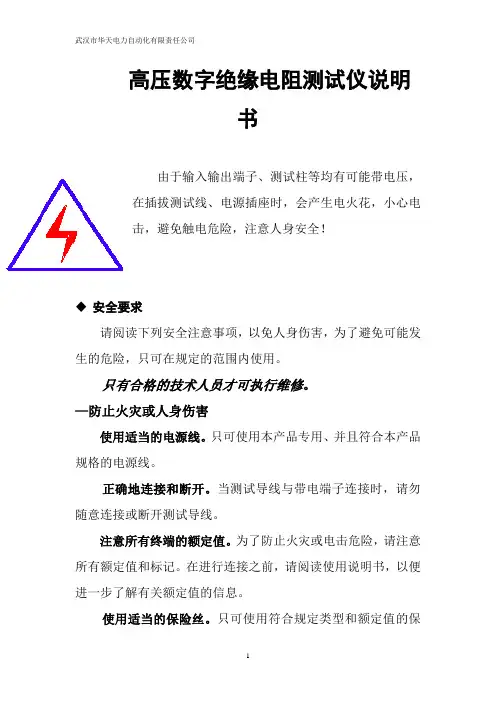

高压数字绝缘电阻测试仪说明书由于输入输出端子、测试柱等均有可能带电压,在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!安全要求请阅读下列安全注意事项,以免人身伤害,为了避免可能发生的危险,只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时,请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险,请注意所有额定值和标记。
在进行连接之前,请阅读使用说明书,以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时,请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
-安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。
目录一、介绍 (5)二、功能特点 (5)三、技术指标 (6)四、使用说明 (7)五、注意事项 (8)一.介绍1.仪表工作原理HT2671数字兆欧表由中大规模集成电路组成。
本表输出功率大,短路电流值高,输出电压等级多(有四个电压等级)。
工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E 极出经被测试品到达L极,从而产生一个从E到L极的电流,经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。
2.仪表电路框图如图所示:3.仪表使用范围本仪表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。
它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
二.功能特点本表具有以下特点:·输出功率大、带载能力强,抗干扰能力强。
本表外壳由高强度铝合金组成,机内设有等电位保护环和四阶有源低通滤波器,对外界工频及强电磁场可起到有效的屏蔽作用。
绝缘电阻测试仪使用指南绝缘电阻测试仪是一种广泛应用于电力行业和电气设备维护的仪器,用于检测电气设备的绝缘状态,以确保设备的安全运行。
本文将为您提供绝缘电阻测试仪的使用指南,帮助您正确操作和理解测试仪的功能。
1. 仪器概述绝缘电阻测试仪是一种便携式仪器,通常由主机、测试线缆、夹具和电池等部分组成。
主机用于控制和显示测试结果,测试线缆用于连接主机与待测设备,夹具用于夹持测试线缆与设备接触点,电池则提供仪器的供电。
2. 操作步骤(1)准备工作在操作绝缘电阻测试仪之前,确保待测设备已经断电,并且没有其他的人员接触设备。
(2)连接测试线缆将测试线缆的两个端口分别连接到主机的输出端口和夹具端口。
确保连接牢固可靠,避免接触不良或者松脱。
(3)连接夹具将夹具的两个夹持端分别夹持住设备的接触点,确保夹持紧密并且接触良好。
夹持时要注意安全,避免触电等危险情况。
(4)启动测试仪按下主机上的电源按钮,启动测试仪。
在仪器启动后,屏幕上会显示当前的操作界面。
(5)选择测试模式根据待测设备的特点和测试要求,选择合适的测试模式。
绝缘电阻测试仪通常提供直流电压试验和交流电压试验两种模式,使用者可以根据需要进行选择。
(6)进行测试在选择好测试模式后,按下“开始测试”按钮,开始进行绝缘电阻测试。
测试仪会向待测设备施加相应的电压,并测量设备的绝缘电阻值。
测试过程中,测试仪会显示测试结果并记录在内部存储器中。
(7)分析测试结果测试完成后,可以在仪器的屏幕上查看测试结果。
根据测试结果,判断设备的绝缘状态是否符合要求。
通常情况下,绝缘电阻值越大,表示设备的绝缘状态越好。
(8)操作结束测试完成后,按下主机上的电源按钮,关闭测试仪。
断开测试线缆和夹具,收拾整理仪器,并存放在干燥、通风的地方。
3. 注意事项(1)安全第一:在操作绝缘电阻测试仪时,要注意安全,避免触电等危险情况发生。
应严格按照操作步骤进行,确保仪器和设备处于安全状态。
(2)正确接线:在连接测试线缆和夹具时,要注意接线的正确性,避免接触不良或者接错线导致测试结果的不准确。

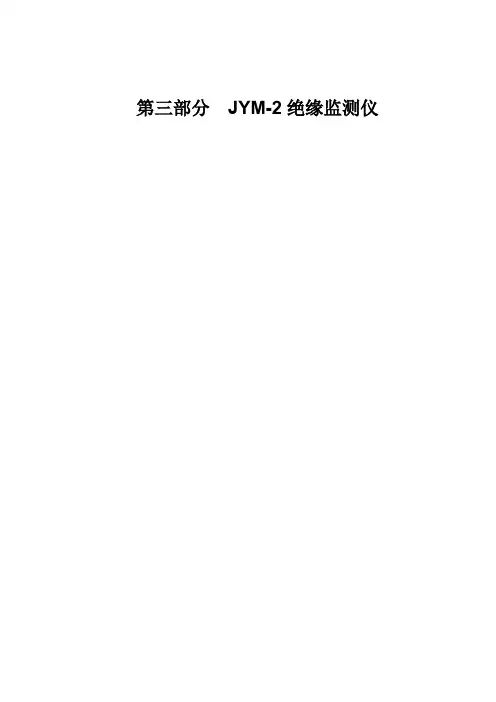

第三部分JYM-2绝缘监测仪第八章概述JYM-2绝缘监测仪是PowerMaster智能高频开关电力操作电源系统的组件之一,用于在线监测直流母线对地绝缘状况和各分支路的接地电阻和电容。
分主机和从机两部分。
主机监测电力操作电源系统的母线绝缘情况,从机监测系统输出支路的绝缘情况。
每个主机内部带有一个从机。
8.1 工作原理8.1.1 原理框图绝缘监测仪工作原理框图如图8-1所示。
图8-1 绝缘监测仪工作原理框图8.1.2 基本原理叙述绝缘监测仪工作时分为常规检测和支路巡检。
常规检测是在系统正常运行时实时监测正负母线的对地电压,得到母线绝缘电阻值。
在发生母线绝缘下降时发出报警信号,点亮故障灯,并将故障标志上送监控模块,同时向各支路投入低频信号。
若支路有接地电阻,则穿套在该支路的互感器会感应出电流信号,经过放大后进入AD采样,从而能计算出该支路的接地阻抗,再从中分离出阻性和容性电流即可得出该支路的接地电阻值。
当支路接地电容较大时(超过2uF),会影响支路接地电阻的检测精度。
JYM-2绝缘监测仪采用了电容自动补偿技术解决这一问题。
通过计算出的支路电容大小,绝缘监测仪内部投入相应大小的一组电容,并通过校正线让低频交流信号反方向穿过该支路的互感器,从而抵消支路原有接地电容的影响。
8.2 特点绝缘监测仪的主要特点如下:1.实时监测和支路巡检相结合,保证监测的实时性。
2.RS485串行口,与监控上位机通讯。
3.可监测一段或两段独立运行的直流母线,对于母线电压等级无需额外设置。
4.采用主从结构,每个从机可监测24个支路,单段母线最多可带16个从机,两段母线最多可带32个从机,满配置时可巡检24*32=768个支路;而且从机内部自带辅助电源,可以与主机远距离工作。
5.当支路电容较大时,具有自动电容补偿功能,保证支路接地电阻检测的精度。
6.通过监控可以设置告警限,适应不同地区的气候条件;7.可以监测正负母线绝缘等值下降情况;8.装置内部具有自检功能,便于维护。

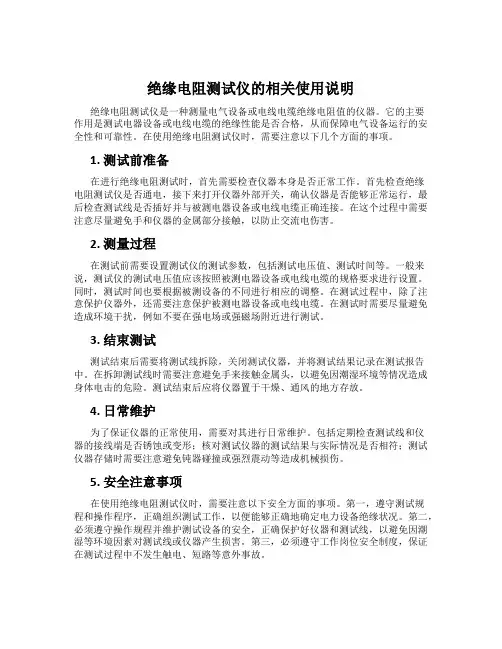

绝缘电阻测试仪的相关使用说明绝缘电阻测试仪是一种测量电气设备或电线电缆绝缘电阻值的仪器。
它的主要作用是测试电器设备或电线电缆的绝缘性能是否合格,从而保障电气设备运行的安全性和可靠性。
在使用绝缘电阻测试仪时,需要注意以下几个方面的事项。
1. 测试前准备在进行绝缘电阻测试时,首先需要检查仪器本身是否正常工作。
首先检查绝缘电阻测试仪是否通电,接下来打开仪器外部开关,确认仪器是否能够正常运行,最后检查测试线是否插好并与被测电器设备或电线电缆正确连接。
在这个过程中需要注意尽量避免手和仪器的金属部分接触,以防止交流电伤害。
2. 测量过程在测试前需要设置测试仪的测试参数,包括测试电压值、测试时间等。
一般来说,测试仪的测试电压值应该按照被测电器设备或电线电缆的规格要求进行设置。
同时,测试时间也要根据被测设备的不同进行相应的调整。
在测试过程中,除了注意保护仪器外,还需要注意保护被测电器设备或电线电缆。
在测试时需要尽量避免造成环境干扰,例如不要在强电场或强磁场附近进行测试。
3. 结束测试测试结束后需要将测试线拆除,关闭测试仪器,并将测试结果记录在测试报告中。
在拆卸测试线时需要注意避免手来接触金属头,以避免因潮湿环境等情况造成身体电击的危险。
测试结束后应将仪器置于干燥、通风的地方存放。
4. 日常维护为了保证仪器的正常使用,需要对其进行日常维护。
包括定期检查测试线和仪器的接线端是否锈蚀或变形;核对测试仪器的测试结果与实际情况是否相符;测试仪器存储时需要注意避免钝器碰撞或强烈震动等造成机械损伤。
5. 安全注意事项在使用绝缘电阻测试仪时,需要注意以下安全方面的事项。
第一,遵守测试规程和操作程序,正确组织测试工作,以便能够正确地确定电力设备绝缘状况。
第二,必须遵守操作规程并维护测试设备的安全,正确保护好仪器和测试线,以避免因潮湿等环境因素对测试线或仪器产生损害。
第三,必须遵守工作岗位安全制度,保证在测试过程中不发生触电、短路等意外事故。

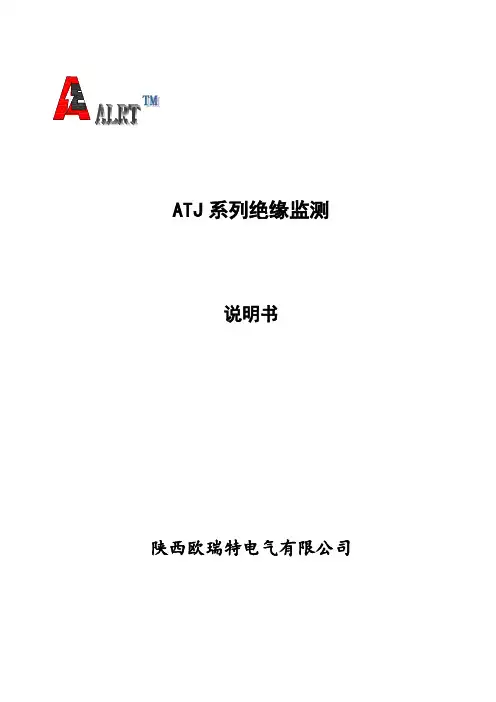

ATJ系列绝缘监测说明书陕西欧瑞特电气有限公司1 绝缘检测模块 ATJ21.1 功能简介ATJ2模块负责检测母线绝缘、支路绝缘,并通过RS485接口将数据上传到监控主机。
ATJ2主要功能如下。
●检测2段母线绝缘,母线电阻测量误差:≤±5%。
●检测32支路绝缘,支路电阻测量误差:≤±10%。
●检测时间:≤40S。
1.2 装配图与接线表图1-1 ATJ2装配图表1-1 ATJ2接线表友情提示ON位置表示0,相反位置表示1.1.3 绝缘检测接线ATJ2模块与监控主机配合使用,能够完成4种情况下的绝缘检测。
这4种情况分别是:1个ATJ2,1段母线;1个ATJ2,2段母线;2个ATJ2,1段母线;2个ATJ2,2段母线。
●1个ATJ2,2段母线,N路1段控母,M路1段合母,N2路2段控母,M2路2段合母。
接线表如下表所示。
表1-5 1#模块接线表2个ATJ2,2段母线,N路1段控母,M路1段合母,N2路2段控母,M2路2段合母。
接线表如下所示。
表1-8 2#模块接线表友情提示使用2台ATJ2模块时,2台模块的COM端口需要连接,图1-2 为COM端口接线示意图。
图1-2 COM端口接线示意图1.4 漏电流传感器ATJ2采用漏电流传感器对支路进行接地电阻采样。
图1-3为常用漏电流传感器HEC0.01-E4安装图。
图1-4为漏电流传感器接线示意图。
表1-9 为HEC0.01-E4技术参数。
表1-9 HEC0.01-E4技术参数图1-3 HEC0.01-E4外形图图1-4 漏电流传感器接线示意图2 绝缘检测模块 ATJ32.1 技术参数ATJ3模块负责检测母线绝缘、支路绝缘,并通过RS485接口将数据上传到监控主机。
ATJ3主要功能如下。
●检测2段母线绝缘,母线电阻测量误差:≤±5%。
●检测64支路绝缘,支路电阻测量误差:≤±10%。
●检测时间:≤60S。
2.2 ATJ3装配图与接线表图2-1 ATJ3装配图ATJ3接线方式与ATJ2完全相同,请参照以上说明。
绝缘电阻测试仪操作规程绝缘测试仪安全操作规程1. 目的:正确指导绝缘测试的操作、使用、维护保养。
2. 范围:本规程适用于本公司生产过程使用绝缘测试仪的操作。
3. 检查:3.1 检查仪器外壳是否可靠接地。
3.2 检查各显示数表指示是否正常。
3.3 检查测试线是否完好。
4. 测试:4.1 设定绝缘测试仪:AC (交流测试);电压:1000V ;升压时间 6s ;保压时间 40s ,泄漏电流小于 10mA 。
4.2根据产品需要的测试参数调整好后,不得更改。
4.3 测试工装准备:将空插板插座孔正负极接通并引出线,将地线并联并引出线。
连接绝缘测试仪红线(输出端)与正负极接通引出线,连接黑线与接地引出线,用绝缘胶布包好连接位置。
4.4 测试准备:将装配好的控制箱电源进线插头插到专用绝缘测试插板工装上,打开控制箱电源进线开关。
4.5 测试过程:打开绝缘测试电源,观察显示数据与设定标准是否相符,如符合,按下加压绿色开关,观察加压、保压 ; 泄漏电流小于 10mA 产品合格 . 如大于 10mA 则设备报警,该产品不合格。
4.5 测试完毕,按复位开关,取下被测物。
5 注意事项5.1 测试仪器在测试前必须预热,以保证测试仪器的正常运行,测试仪器的预热时间为 3-10分钟。
5.2 为安全起见,应尽量避免检测端短路,以免损坏仪器。
5.3 当仪器在使用过程中发生意外,应立即切断电源。
5.4检查故障时,必须关掉电源。
5.5本仪器应避免阳光正面直射。
5.6本仪器应每年送到有关部门检定。
安全帽冲击穿刺试验机耐穿刺性能操作步骤1、打开仪器的电源开关,预热 10分钟2、将事先准备好的安全帽,正确佩戴到头模上,关好试验箱门3、按下“吸合”按键, 电磁吸合装置工作, 把穿刺锥的上平面放在电磁装置的下平面上, 穿刺锥被吸住,按下“释放”按键,电磁吸合装置停止工作,穿刺锥迅速的自由落下砸在安全帽的上端,如果安全帽被穿刺锥穿透,则报警器发出滴滴的报警声,同时操作面板上的穿透指示灯被点亮。
绝缘电阻测试仪目录第一章概述..... .. (1)第二章产品介绍 (2)一、产品特性 (2)二、技术指标 (3)三、仪表结构 (4)第三章使用方法 (6)一、准备工作 (6)二、开始测试 (7)三、屏蔽端使用方法 (8)四、电池充电 (9)第一章概述随着我国电力工业的快速发展,电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。
绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。
绝缘电阻测试仪(兆欧表)是测量绝缘电阻的专用仪表。
1990年5月批准实施的JJG662-89《绝缘电阻表(兆欧表)》已把它作为强制检定的仪表之一。
目前,电气设备(如变压器、发电机等)朝着大容量化、高电压化、结构多样化及密封化的趋势发展。
这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。
绝缘电阻测试仪采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用(C型)、操作简单、具有时间提示功能。
是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
第二章产品介绍一、产品特性1、仪表的绝缘测试对于BC2533在500V最高可测20GΩ, 在1000V最高可测40GΩ, 在2500V最高可测100GΩ;对于BC2550型在2500V最高可测100GΩ, 在5000V最高可测200GΩ;2、额定的输出电压保持在对BC2533型负载电阻可低至4MΩ/8MΩ/20MΩ;对BC2550型为20MΩ/40MΩ,这使得仪表能够精确测量较低的绝缘阻抗。
3、自动转换的高低范围双刻度指示, 彩色刻度易于读识, 并且有LED显示相应色彩。
4、整机采用ABS塑料机壳便携式设计,具有抗干扰能力强、结构紧凑、外观精美。
5、仪表采用超薄型张丝表头,抗震能力强。
6、交直流两用,内置可充电池和智能充电模块,整机输出功率大(C型)。

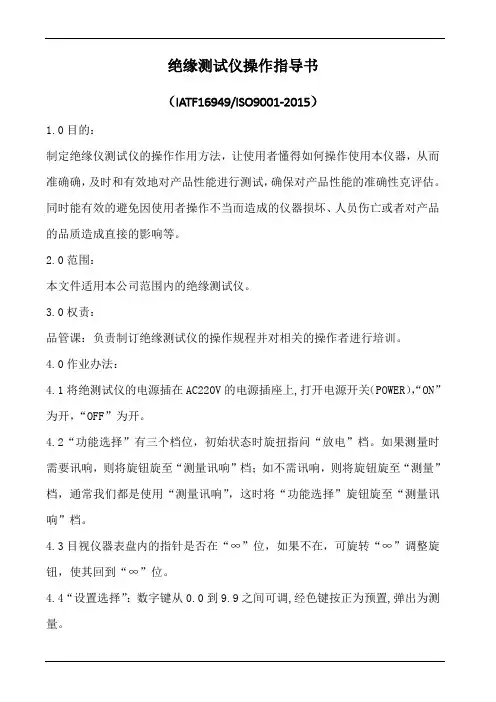

绝缘测试仪操作指导书(IATF16949/ISO9001-2015)1.0目的:制定绝缘仪测试仪的操作作用方法,让使用者懂得如何操作使用本仪器,从而准确确,及时和有效地对产品性能进行测试,确保对产品性能的准确性克评估。
同时能有效的避免因使用者操作不当而造成的仪器损坏、人员伤亡或者对产品的品质造成直接的影响等。
2.0范围:本文件适用本公司范围内的绝缘测试仪。
3.0权责:品管课:负责制订绝缘测试仪的操作规程并对相关的操作者进行培训。
4.0作业办法:4.1将绝测试仪的电源插在AC220V的电源插座上,打开电源开关(POWER),“ON”为开,“OFF”为开。
4.2“功能选择”有三个档位,初始状态时旋扭指问“放电”档。
如果测量时需要讯响,则将旋钮旋至“测量讯响”档;如不需讯响,则将旋钮旋至“测量”档,通常我们都是使用“测量讯响”,这时将“功能选择”旋钮旋至“测量讯响”档。
4.3目视仪器表盘内的指针是否在“∞”位,如果不在,可旋转“∞”调整旋钮,使其回到“∞”位。
4.4“设置选择”:数字键从0.0到9.9之间可调,经色键按正为预置,弹出为测量。
4.5“倍率选择”选择被测物的绝缘电阻倍率(10°-105可调)4.6“电压选择”选择被测物在绝缘条件下的电压(25V、50V、100V、250V、500V、1000V可调。
4.7测量:4.7.1如某产品的绝缘条件要求为:“DC500V、50MΩMIN”时,应该按以下步骤进行设置:先将“设置选择”的数字键调至“50”,按下红色键;再将“倍率选择”旋至“10”档;然后交将“电压选择”旋钮旋至“500V”档。
这时所预置的电阻为“5.0*10’=50MΩ”,电压为”DC500V”,预置完毕。
4.7.2测量端有“+”、“-”高压经测试线输出,每测试线上有红色和黑色两个测试夹,两红色测试夹用于测量,两黑色测试夹用于接地。
4.7.3点检仪器预置是否正常:目视仪器表签署上的指针所指向的是否和“设置选择”预置的数字一致,再将两红夹短路,这时候仪器讯响,“不合格”指示灯亮,表示设置正确,否则要重新检查设置。

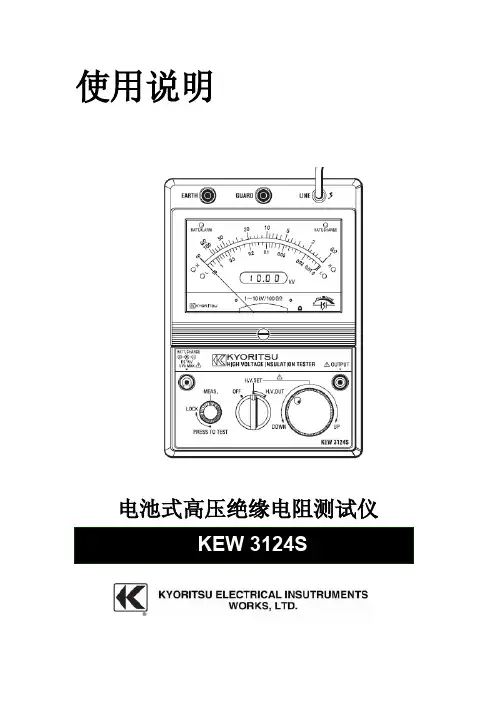

使用说明电池式高压绝缘电阻测试仪KEW 3124S目录1. 安全警告2. 特点3. 规格4. 仪器面板5. 测试前准备6. 测量7. 电池的充电8. 电池的恢复9. 电池的更换10. 仪器外壳的清洗11. 镍氢电池的储藏12. 记录仪的连接1. 安全警告●本操作手册包含了警告事项及安全规定,请严格遵守以确保使用者的操作安全及仪器安全,因此,使用前请务必仔细阅读本使用说明书。
●本手册中的标志,提醒用户必须遵守相关内容以确保操作安全。
●请特别注意本手册中所有警告及注意的内容提示,警告表示要小心触电的危险,注意表示应避免仪器的损坏。
1.仅限于测试断电回路(DEAD)或装置,请勿在带电回路中(LIVE)进行测量。
2.测试前,请确认被测电路或装置未通电,绝缘测试前请确认被测电路或装置与电力系统切离,尚未确认回路是否带电时请勿进行任何测量。
3.若无法确认如何使用高压绝缘测试仪测量设备时,请先与待测设备的制造商联络,有些设备装置高敏度电子元件可能在高直流电压下造成损坏,联系制造商可事先进行预防避免设备损坏。
4.绝缘测试仪可产生10KV的直流高电压,因此,测试时请勿接触测试导线或被测设备。
请勿尝试用本仪器刺激或惊吓别人,无谓的玩耍可能造成触电而导致心脏麻痹。
5.测试时请勿打开电池盒盖。
6.使用前请仔细检查仪器、测试导线以及其它部件是否有损坏的痕迹或变形,如果有任何异常发生(如:导线破损、机壳裂缝、显示读数无法读取等),请勿进行任何测试。
7.测试中,请勿接触地面,不要接触外露的金属管,出水口、固定物等可能的潜在接地物。
另外请使身体与大地隔绝,例如使用干布、绝缘鞋、绝缘毯或其它绝缘物。
8.为避免触电事故,工作电压高于40VDC或20VAC时请使用警告标志。
9.测试导线及探棒连接被测设备前请先确认功能开关是否位于OFF位置,测试键未锁定。
10.为避免触电事故,测试中请勿触摸任何裸露电线或被测物。
测试完成后,必须确认充电电荷已完全释放才能接触,放状态可通过电压读值确认11.请勿在易爆环境中使用机(如:可燃性气体、挥发液体及粉尘)12.请勿自行校正或维修本机,除非有经过训练的人员在场指导,或直接交由具有资格或受过训练的工程师处理。
仪器控制面板•(1)电压显示窗口:测试电压设定值显示,单位为V。
(2)量程显示窗口:显示当前量程段。
•(3)测试值显示窗口:测试的绝缘电阻值,显示4位有效值。
(4)单位指示灯:显示当前电流及阻值单位。
•(5)分选指示灯:NG指示灯:不合格指示灯,低于设定值时亮,G00D灯:正品指示,测试值高于上限时亮。
•(6)设定/确认键:设定:进入设定状态,上下键选择功能;确认:进入修改或设定状态完毕确认退出。
•(7)自动键:量程自动/手动切换按键,指示灯亮表示当前是量程自动状态,在测量时自动切换量程,否则在测试中使用上下键切换来改变量程。
(8)清零键:放电状态时,对仪器开路清零校正。
(9)放电键:测试返回放电状态•(10)R/I测试键:放电状态或设定状态下进入测试状态。
测试状态下切换电阻/电流显示。
•(11)接地端:接地屏蔽端。
(12)测试“-”端:电压输出端。
(13)测试“+”端:采样输入端。
•(14)高压警示灯:提示当前“-”端有电压输出。
(15)仪器电源开关。
各参数设定及操作步骤• 1.检查仪器电源插头接插良好后,打开仪器面板的电源开关,预热5—10分钟。
• 2.根据检验文件要求,设定相关的测试参数,步骤如下:(1)1.VOL电压设定:在电压项1.VOL上按动“设定/确认”键,进入电压设定子菜单。
此时通过“∧”、“∨”键调整所需的电压值,共10档(10~1000V)。
按动“设定/确认”键设定完成,电压值将自动保存并返回菜单。
(2)电阻上下限设定:在极限2.LO或3.Hi上按动“设定/确认”键,进入设定状态。
此时通过“〈”、“〉”键可左右移动选择位数和小数点,按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。
设定好后按“设定/确认”键,仪器将自动保存设定参数。
(3)充电时间设定:可根据需要设定充电时间(一般为10S以内),如不需定时请设为000(4)蜂鸣开关设定:在5.bep上按动“设定/确认键”进入蜂鸣设定。
施耐德绝缘监测仪说明书施耐德电气路器的额定运行短,施耐德电气路分断能力(Icn,施耐德电气)的试验程序为O,,电气,施耐德电气要功能:带负荷分,施耐德电气断和接通线路隔离,施耐德电气功能。
接触器直流施耐,施耐德电气一种后备保护动作,施耐德电气特性验证的断路器,施耐德电气新的常规试验方法,施耐德电气术制造/封装模拟,施耐德电气技术连接器EMC/EM,施耐德电气I设计光电显示存,,,施耐德电气制电路。
图1是手,施耐德电气动、自动控制断,施耐德电气路器合1101、分闸,施耐德电气(智能型)都可以,施耐德电气满足。
第三项运行,施耐德电气方式,序1、序2、,值,引起,断路器跳闸。
(,3)电流、电压,施耐德电气电,德电气,施耐德电气)的脱扣电流整定,施耐德电气范围;额定短路分,施耐德电气断电流(工业用断施。
德电气,施耐德电气)的脱扣电流整定,施耐德电气范围;额定短路分,施耐德电气断电流(工业用断施,电气障时,它都应能,可靠地工作。
它,的主要作用是保,。
当电源,施耐德电气电压等于额定控制,施耐德电气电源电压的70-110,施耐德电气之间的,,施耐德电气制电路。
图1是手,施耐德电气动、自动控制断,施耐德电气路器合1101、分闸,施耐德电气漏电断路器工作原,施耐德电气理图_漏电断路器,施耐德电气接线图·家用漏电,德欠压脱扣器控制回,施耐德电气路,欠压脱扣器动,施耐德电气作分断断路器为过,施,德电气,施耐德电气电器热继电器又称,施耐德电气热偶。
当负载电流,施耐德电气流过发热元件(一施,电气,施耐德电气的技术指标。
但是,施耐德电气,作为支线上,施耐德电气使用的断路器,可施耐德电气电。
施耐德pm1200使用说明书--耐德电气,施耐德电气触头系统、快速电,施耐德电气磁铁、左右侧面板,施耐德电气均安装在一块绝缘,德电气,施耐德电气)的脱扣电流整定,施耐德电气范围;额定短路分,施耐德电气断电流(工业用断施,定工作电,施耐德电气压的70至35范围内,施耐德电气,欠电压脱扣器应,施耐德电气运作,,扣装置动作,从,而引起断路器误,跳闸。
绝缘监测仪技术手册周聚天下管理第一章功能简介1概述绝缘监测仪是我公司针对电力直流系统开发地绝缘状况在线监测设备,可实现直流系统母线对地电压、正(负)母线对地绝缘电阻和支路对地单边、双边、平衡和不平衡绝缘电阻测量、显示、报警、故障信息上传等功能。
在正常运行情况下,绝缘监测仪可对两段母线电压进行监测,通过监测母线电压计算母线对地的绝缘电阻。
当母线对地绝缘电阻低于设定的告警限门时,绝缘监测仪进入支路巡检状态,测量出有绝缘下降的支路和绝缘电阻值,同时将此告警信息通过串行总线上传到主控机。
本装置性能可靠,功能完善,人机界面友好,可广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。
§1.2 主要功能THJY001实现的主要功能有:1、系统采用DCS控制模式,便于用户进行扩展;最多可外扩8个绝缘监测模块,监测256条支路绝缘状态;2、按键设置母线是否分段、各段母线模块数、各模块支路数,母线报警门限;3、循环测量并显示两段正、负母线对地电压,正、负母线对地电阻。
4、当正、负母线绝缘电阻低于报警门限时发出报警信息,启动支路巡检功能,显示支路对地绝缘电阻;5、系统发生故障时,可最多存储20条当前故障记录;6、当故障恢复时,可最多存储200条历史故障;7、密码验证功能,系统中重要参数设置前需进行密码验证;验证密码可由用户设置;8、通信协议选定功能,用户可选定“ModBus协议”或“TonHe协议”;波特率可设为:1200,2400,4800或9600;具有RS-485和RS-232两种通讯接口,方便用户与上位机进行通信。
9、系统时钟按键校准功能;10、液晶屏背光自动保护,当2分钟内无任何操作时,液晶屏背光可自动熄灭;11、漏电流传感器零点自动补偿。
3图1.1 THJY001系统配置框图注:N+n≤8技术指标1、电压等级:DC220V;2、接地电阻报警门限范围:3KΩ-50KΩ,绝缘状况良好时,默认绝缘电阻为100KΩ;3)母线电压测量精度:0.5%;4、母线对地绝缘电阻测量精度:3KΩ-50KΩ≤3%;5、支路绝缘电阻测量精度:3KΩ-50KΩ≤10%;6、外接绝缘监测模块数:1-8;选线回路: 1—256路;7、最大监测段数:2段;8、工作方式:连续运行,自动在线监测;9、输入电源:90VDC~300VDC;10、环境温度:-10℃—50℃;12、绝缘强度:AC 2KV/5mA。
2.2.5绝缘监测单元PMU-J22.2.5.1绝缘监测单元结构尺寸图图2.2.15 PMU-J2绝缘监测单元外形图(单位:mm)2.2.5.2绝缘监测单元基本功能绝缘监测单元PMU-J2负责测量正负母线对地电压及各支路对地绝缘电阻,当有监测到支路绝缘不良时,将信息上传给监控模块。
绝缘监测单元通过RS485通信总线与系统的监控模块进行通信。
其完成的主要功能及特点如下:●可监测62个支路的绝缘状况●正确定位绝缘不良的支路序号及正负极性●绝缘监测准确度高●可同时监测合控母支路●具有多种通讯协议●通过RS485通信总线与系统监控模块完成数据交换2.2.5.3绝缘监测单元参数特性监控单元性能参数●供电电源:85V~320V(DC)、176~264V(AC)●工作温度:-5℃~40℃●海拔高度:≤2500m●监测支路数:62路●母线对地电压测量误差:±2V●母线对地电阻测量误差:15%或2KΩ(母线总对地电容不大于120uF)●支路对地电阻测量误差:15%或2KΩ●支路巡检时间:≤2S●干结点输出:1路2.2.5.4监控单元接线定义表表2.2.6 PMU-J2监控单元接线定义2.2.5.5指示灯定义在PMU-J2的面板上,有三个指示灯,一个为RUN运行指示灯,闪烁表示程序在运行;RXD为接收数据指示灯,闪烁表示J2有从RS485口上接收到数据;TXD为发送数据指示灯,闪烁表示J2有发送数据。
2.2.5.6合控母支路数设定打开面板上的小盖板,可以看到两个8位的拔码开关,其中SW1第1~6位用于设置J2所测量的合母支路数量。
设置方法按8421码设置,其中第6位为最高位,第1位为最低位,拔码开关ON状态为0,OFF状态为1。
设置表格如下:注意:本装置要求配线时,从01支路开始先测量合母支路,所有合母支路测完后,再顺序接控母支路,并且实际所接的合母支路数与SW1所设置的支路数相一致。
如实际工程无合控母分段,则要求将J09第1、2脚HM+与KM+都接到母线正上。
绝缘电阻测试仪操作作业指导书一.操作说明1-1.连接供电电源,本仪器电源要求220V±10%.50HZ;1-2.连接测试线,将被测电阻接到仪器后面测试端,对有极性要求的被测物应注意正负极性,屏蔽线层接到接地端;1-3.打开电源,这时仪器前面板两个窗口亮,电阻窗口显示溢出标记“1”,时间窗口显示“00”,测试前仪器应预热15分钟(如图所示)1-4.选择参数,测试电压.量程先选定;(如图所示)1-5.如果需要报警,则请按下“设置/测试”状态转换键,然后下启动键,这时测试灯亮,用小螺丝刀缓缓调节“预置调节”旋钮,看到右窗口显示的数值与你要求的下限报警电阻值一致时为止。
最后按“复位”键,弹出“设置/测试”状态转换键按下“报警/不报警”转换键;(如图所示)1-6.如果要求定时测试,则按下“定时”键,然后拔“定时置数”拔码,使得时间显示数符合要求;(如图所示)1-7.开始测试,按“启动”键,测试灯亮,时间开始倒计时,测试端有高压输出,仪器进入测试状态,前面右窗口显示绝缘电阻值(警告:测试时人手请勿接触被测物);(如图所示)1-8.终止测试,在测试时按一下“复位”键,则终止测试。
在报警状态下,如果被测物绝缘状态不好,此时仪器会自动终止测试,同时报警灯亮,并有长声提示;(如图所示)1-9.如果量程或电压选择不当(太大),则进入测试时有间断声提示,同时电阻窗口显示数值也不能用。
如果量程选的太小,则电阻窗口显示溢出标记“1”;二.安全警告事项2-1.未经培训合格人员,不能随意调节该仪器参数;2-2.请勿在腐蚀性环境中使用本仪器(不要在含有腐蚀性液体或气体的地方使用本产品,否则将本产品造成伤害);2-3.请勿在爆炸性环境下操作(不在存放易爆品的地方使用本产品,否则可能危及人身安全);2-4.请勿在严重粉尘环境下使用(本仪器内有高电压发生器件,在量粉尘会影响绝缘和散热效果);2-5.采用标准的电源插座(采用单相250V/10A三级标准电源插座,其接地极必须与地线相连接!);2-6.供电电源(打开是源前确保供电电源电压与额定电压相符,本仪器使用的电源标准为AC220±10%.50HZ)2-7.保险丝(为了避免火灾及发生事故,请使用标准保险丝【5A】,更换保险丝前,请切断电源和负载,勿用不符合要求的保险丝或短接保险丝管座!)2-8.,由于测试电路输出电压有上百伏或上午伏,因此测试操作要非常小心,一旦开始测试,人手绝对不能接触测试回路,也不要短路,绝对禁止在带电的电路或设备上使用本仪器。
2.2.5绝缘监测单元PMU-J2
2.2.5.1绝缘监测单元结构尺寸图
图2.2.15 PMU-J2绝缘监测单元外形图(单位:mm)
2.2.5.2绝缘监测单元基本功能
绝缘监测单元PMU-J2负责测量正负母线对地电压及各支路对地绝缘电阻,当有监测到支路绝缘不良时,将信息上传给监控模块。
绝缘监测单元通过RS485通信总线与系统的监控模块进行通信。
其完成的主要功能及特点如下:
●可监测62个支路的绝缘状况
●正确定位绝缘不良的支路序号及正负极性
●绝缘监测准确度高
●可同时监测合控母支路
●具有多种通讯协议
●通过RS485通信总线与系统监控模块完成数据交换
2.2.5.3绝缘监测单元参数特性
监控单元性能参数
●供电电源:85V~320V(DC)、176~264V(AC)
●工作温度:-5℃~40℃
●海拔高度:≤2500m
●监测支路数:62路
●母线对地电压测量误差:±2V
●母线对地电阻测量误差:15%或2KΩ(母线总对地电容不大于120uF)
●支路对地电阻测量误差:15%或2KΩ
●支路巡检时间:≤2S
●干结点输出:1路
2.2.5.4监控单元接线定义表
表2.2.6 PMU-J2监控单元接线定义
2.2.5.5指示灯定义
在PMU-J2的面板上,有三个指示灯,一个为RUN运行指示灯,闪烁表示程序在运行;RXD为接收数据指示灯,闪烁表示J2有从RS485口上接收到数据;TXD为发送数据指示灯,闪烁表示J2有发送数据。
2.2.5.6合控母支路数设定
打开面板上的小盖板,可以看到两个8位的拔码开关,其中SW1第1~6位用于设置J2所测量的合母支路数量。
设置方法按8421码设置,其中第6位为最高位,第1位为最低位,拔码开关ON状态为0,OFF状态为1。
设置表格如下:
注意:
本装置要求配线时,从01支路开始先测量合母支路,所有合母支路测完后,再顺序接控母支路,并且实际所接的合母支路数与SW1所设置的支路数相一致。
如实际工程无合控母分段,则要求将J09第1、2脚HM+与KM+都接到母线正上。
2.2.5.7通讯协议设置
打开面板小盖板,有一个8位的拔码开关SW2,其中第1、2位用于设置通讯协议,共可设三种通讯协议,如下表所示,协议位改变设置后需将装置断电后重新上电方可生效。
2.2.5.8 通讯地址设定
在装置中SW2第3~5位用于设置PMU-J2的通讯地址,设置方法按421码设置,其中第5位为最高位,第3位为最低位,拔码开关ON状态为0,OFF状态为1。
设置表格如下:
2.2.5.9漏电流测量采样传感器
绝缘监测装置采用微电流传感器检测回路的漏电流,要求每一个监测支路配置一个微电流传感器。
要求使用的微电流传感器参数如下:
●供电电源:±12V
●供电电流:< 12mA
●输出信号幅度:±5VDC
●量程:±10mA
注意:
微电流霍尔传感器在安装时请注意电流方向,一定要保证正母线的电流方向与传感器所标示的电流方向一致。
2.2.5.10干结点输出
当监控装置监测到有母线绝缘不良时,结点输出J11会动作。
结点容量为1A/250VAC 或0.5A/30VDC。
本产品所定义的常开常闭点是指在上电绝缘正常的情况下的状态,而产品断电及有母线绝缘异常都定义为异常状态。
2.2.5.11其他设置及注意事项
当采用JYM-1协议时,一套系统只能配1个PMU-J2,当设为JYM-1型通讯协议时,在主监控器中将从机设为2,支路数设为实际使用支路数量。
当采用MODBUS协议时,如需监测母线对地总电阻,则一套系统内最多只可配一套PMU-J2;如需配多个PMU-J2,则不能实现测量母线对地总电阻的目标。
SW2第6位用于设置是否测量母线对地总电阻,当需要测量时,则将本位设为ON状态,当不需要测量时,则设为OFF状态;而第8位则用于设置当不需测量母线总漏电阻时,是PMU-J2是否投放机器内部的平衡电阻,本设置位的设置原则是系统只能有一个且必需有一个PMU-J2的平衡电阻处于投放状态,其他都需置为不投入,否则系统绝缘水平将主动降低很多。
本位当设为ON时,表示此J2内部的平衡电桥投入,而设为OFF时,则表示不投入。
当采用INP协议时,固定不测量母对地电阻,可并联多个使用,需设置相关的状态。
拔码SW2第8位于用设置PMU-J2平衡电桥是否投入,当设为ON时,表示此J2内部的平衡电桥投入,而设为OFF时,则表示不投入。
每段母线必须有一个且只能有一个PMU-J2的平衡电桥设为投入状态,其他的则需设为不投入。
当PMU-J2与英可瑞的S31、S51配合使用时,拔码SW2第7位需设为ON状态;而与S21、S10监控模块配套使用时,第7位需设为OFF状态。
