宾得全站仪使用教程-(演示)45

仪器操作一、坐标测量开机—整平—按ENT进入模式A—按F5进入模式B—按F1功能—F2测量—选择直角坐标数据（按ENT键）—选择测点（按ENT键）—输入测点坐标—按F5接受—按F5选择后视点—输入后视点坐标—按F5接受—照准后视点按F5确定进入坐标测量。

（有后视点坐标的情况下）（在测量模式下按页替换可直接切换到放样）模式A—按F5进入模式B—按F1功能—F2测量—选择直角坐标数据（按ENT 键）—选择测点（按ENT键）—输入测点坐标—按F5接受—F3置零或F2输入角度—按ENT键进入坐标测量。

（指定后视方位角的情况下）二、坐标放样进入模式A—按F5进入模式B—按F1功能—F5页替换—F1放样—选择放样（按ENT键）—选择测点（按ENT键）—输入测点坐标—按F5接受—按F5选择后视点—输入后视点坐标—按F5接受—照准后视点按F5确定—输入放样点坐标—按F5接受—进入放样模式—按F3翻页—转动仪器把水平角转至零度锁定—在此方向摆放棱镜将棱镜中心对准仪器十字丝—按F1测距放样—平距显示为正则棱镜往仪器方向移等值距离，为负则相反，显示为零即是放样点。

三、后方交会（自由设点）进入模式A—按F5进入模式B—按F1功能—F4自由设点—设置仪器高（按ENT键）—输入已知点1坐标—按F5接受—照准已知点1按F1测距—按ENT键—按F1追加—输入已知点2坐标—按F5接受—照准已知点2按F1测距—按ENT 键—按F5计算四、悬高测量模式A—按F5进入模式B—按F1功能—F5页替换—F2计算—选择悬高测量按ENT进入—按F3修订棱镜高—照准目标按F1测距—按ENT键进入悬高测量模式—转动望远镜照准所要测的点即可。

五、对边测量模式A—按F5进入模式B—按F1功能—F5页替换—按F4选择对边测量—照准基准点按F1测距—按ENT键—照准目标点按F1测距即可注意事项：1、注意目标选择，每按一次（目标）按键，仪器在棱镜（P-30）、免棱镜（N-0）之间切换。

日本宾得全站仪使用方法使用说明介绍：PENTAX 的R-300X 系列全站仪集成了两种精确的用户可选的激光模式，提供高效率的检测以及在各种可能的测量任务中提高作业的效率。

这使R-300X系列成为一种通用的测量系统，并可为用户节省大量的费用。

R-300X系列全站仪的测量速度是跟踪模式0.4 秒，快速模式为1.2 秒从而极大的提高了生产效率。

操作简单通过 5 个键可选择所有功能。

每一个功能的操作都是直接的和合乎逻辑的。

十分方便的字母数字键使用户输入指定的字符、数字以及其他信息十分快速和便利。

可靠的防水性能IPX6R-300X系列全站仪符合最严格的国际工业标准。

它的设计和结构可以保证在恶劣的条件下的作业精度和可靠性。

（R-300X符合国际标准IEC 60529所定义的 IPX6）。

大容量存储器仪器内存有 20,000 个测量点（XYZ），使用户可以有效地处理任何测量和检测任务。

每个测量项目（job）可以记录2,000个点位(XYZ)。

用户可以建立多达50个项目文件。

数据管理集中的R-300X系列全站仪在记录的数据文件中集成了时间和日期数据，从而使用户对文档的历史管理十分方便。

两种测角精度: 2”(0.6mgon)；5”(1.5mgon)；%26gt; 11种模式%26gt; 两种配置%26gt; 最小1”的显示%26gt; 适合各种应用软件随机的PowerTopoLiteR-300X 系列全站仪配有全功能的 PowerTopolite 软件，用以协助用户完成困难的测量任务。

PowerTopolite软件界面友好，使用十分方便。

PowerTopolite软件功能强大为客户提供一种开放式的操作方式，以解决各种测量任务。

可靠的数据交换工具——DL-1通过标准的RS-232数据接口进行信息交换。

DL-1软件可以用于 PENTAX和PC之间的数据上传和下载。

DL-1还可以与其他软件之间进行直接的数据交换。

它可以在Windows 95，98，2000 和 NT，XP环境下运行。

全站仪的使用方法及按键说明介绍全站仪是一种用于测量和记录建筑工程、土地勘测和测绘等领域的仪器。

它集成了全方位的测量功能，能够高精度地测量水平角、垂直角和斜距，广泛应用于各种测量工作中。

本文档将介绍全站仪的使用方法及详细说明按键功能。

使用方法1.准备工作在使用全站仪之前，需要进行以下准备工作： - 确保全站仪已经充好电，并连接到计算机或移动设备上（如有需要）。

- 检查全站仪上是否装载了正确的软件和固件版本，确保其功能正常。

- 根据测量需要，选择合适的测量模式和参数设置。

2.设置目标点在开始测量之前，需要设置目标点。

目标点是测量仪器将要测量或测绘的位置。

•在测量区域的目标点上设置反光棱镜或反射器。

•确定全站仪的放置位置，保证其能够够清晰地观测到目标点。

3.进行测量根据测量的需要，选择不同的测量模式和参数设置。

全站仪通常具有以下几种测量模式： - 利用全站仪拍照并记录点位的快速测量模式。

- 连续测量模式，在此模式下可以连续测量多个点位，并在计算机或移动设备上显示结果。

- 角度测量模式，该模式用于测量水平角和垂直角。

当选择了合适的模式后，按下仪器上的测量键开始测量。

4.数据处理与导出在测量结束后，全站仪通常具备将数据导出的功能，用于进一步处理和分析测量结果。

•连接全站仪到计算机或移动设备上，通过USB或蓝牙等接口传输数据。

•使用全站仪软件或第三方软件导入数据，并进行处理和分析。

按键说明全站仪上的按键通常具有以下几种功能：•开关机键：用于打开和关闭仪器，长按可进行系统恢复和校准。

•菜单键：用于进入仪器的菜单操作界面，选择不同的测量模式和参数设置。

•测量键：用于触发测量操作，开始记录测量数据。

•确认键：用于在菜单操作界面中确认选择的参数或选项。

•方向键：用于在菜单操作界面中选择不同的菜单项或测量选项。

•清除键：用于清除菜单操作界面中的数据或取消选择的参数或选项。

需要根据具体全站仪的型号和品牌来了解按键的具体功能和操作方法。

全站仪的使用方法步骤全站仪是一种用于测量地面点位、地形、建筑物等的高精度测量仪器，广泛应用于土木工程、道路施工、地质勘探等领域。

正确的使用方法能够保证测量结果的准确性和可靠性，下面将介绍全站仪的使用方法步骤。

1. 设置全站仪。

首先，将全站仪放置在平稳的地面上，并调整仪器底座，使其水平。

然后，打开仪器电源，等待仪器自检完成。

接着，根据实际需要设置测量单位、测量精度等参数。

2. 定位。

在使用全站仪进行测量之前，需要进行定位。

通过观测目标点，确定测量的基准点，并使用支架将全站仪固定在基准点上。

3. 瞄准目标。

使用全站仪的望远镜对准目标点，通过调整仪器的水平和垂直方向，使准线与目标点重合。

在调整过程中，需要注意保持仪器的稳定和准确。

4. 测量。

当全站仪准确瞄准目标点后，可以进行测量。

根据实际需要选择测量模式，如单次测量、连续测量等。

在测量过程中，需要保持全站仪的稳定，避免外界干扰。

5. 数据记录。

全站仪可以直接记录测量数据，也可以通过连接计算机或移动设备进行数据传输。

在记录数据时，需要及时标注测量点位、测量时间等信息，以便后续数据处理和分析。

6. 数据处理。

测量完成后，需要对测量数据进行处理和分析。

可以使用专业的测量软件进行数据处理，生成测量报告、图表等。

在数据处理过程中，需要注意保持数据的准确性和完整性。

7. 仪器维护。

在使用全站仪之后，需要对仪器进行清洁和维护。

及时清理仪器表面的灰尘和污垢，保持仪器的镜片清洁。

同时，定期进行仪器的校准和检查，确保仪器的测量精度和稳定性。

以上就是全站仪的使用方法步骤，正确的使用方法能够保证测量结果的准确性和可靠性，希望能对您有所帮助。

全站仪使用方法及使用步骤(详细)概述全站仪是一种用于测量地面上点之间的水平角度、垂直角度和斜距的仪器。

它在土木工程、建筑测量和地理测量等领域被广泛使用。

本文将详细介绍全站仪的使用方法和使用步骤。

设备准备在开始使用全站仪之前，确保你已经准备好了以下设备：全站仪：确保全站仪电池已充电并安装到位。

支撑三脚架：确保三脚架稳固且平放在地面上。

测量棒：确保测量棒是干净的，没有损坏。

开机和初始化1. 将全站仪放在三脚架上并确保它稳固。

2. 按下电源按钮打开全站仪，等待其初始化完成。

3. 在全站仪的显示屏上设置正确的工作单位和自动跟踪模式。

测量操作1. 使用水平调节器调整全站仪，使其水平放置。

2. 全站仪上的观测按钮，选择需要测量的目标点。

3. 将测量棒放置在目标点上，并观察全站仪显示屏上的读数。

4. 如果需要连续测量多个点，移动测量棒到下一个目标点，并等待全站仪自动锁定目标。

5. 在测量完成后，记录测量数据，包括水平角度、垂直角度和斜距。

6. 如果需要重新测量或测量其他区域，重复上述步骤。

数据处理和分析1. 将测量数据导出到计算机或其他设备中。

2. 使用专业的测量数据处理软件进行数据处理和分析。

3. 对数据进行校正和校验，确保测量结果的准确性和可靠性。

4. 根据需要测量报告或绘制测量图纸。

关机和存储1. 测量完成后，关闭全站仪。

2. 将全站仪和其他设备进行清洁，并存放在干燥和安全的地方。

注意事项在使用全站仪时，务必注意安全。

避免在危险区域或不稳定的地面上操作。

确保全站仪和相关设备的定期维护和校准，以保证测量的准确性。

在室外使用全站仪时，注意天气条件，如强风、雨雪等，可能会影响测量精度。

根据测量需求选择合适的全站仪型号和测量方法。

以上就是全站仪的使用方法和使用步骤的详细介绍。

希望对你有所帮助，祝测量工作顺利！。

全站仪使用方法及使用步骤(详细)全站仪使用方法及使用步骤（详细）1. 简介全站仪是一种测量仪器，广泛应用于土木工程、建筑工程、测量工程等领域。

它具有高精度、高效率的特点，能够提高测量工作的准确性和效率。

2. 基本原理全站仪通过测量光的方向和距离来确定点的位置。

它使用水平仪来确定水平线，通过水平角和垂直角的测量来确定点的坐标。

全站仪还可以测量斜距、高差等信息。

3. 使用步骤步骤一：准备工作在开始使用全站仪之前，需要进行一些准备工作：1. 确保全站仪已经安装在三脚架上，并且稳固可靠。

2. 确保全站仪上的电池有足够的电量，或者接入外部电源。

3. 打开全站仪的电源开关，等待仪器启动。

步骤二：设置基准点在进行测量之前，需要设置一个基准点，用来确定测量坐标的原点。

基准点通常是一个固定的地面标志物。

1. 使用全站仪的测距功能，测量全站仪到基准点的距离。

2. 对准基准点，并将全站仪的测距仪朝向基准点。

3. 按下测距仪上的测量按钮，记录下测量结果。

步骤三：设置目标点在确定了基准点之后，需要设置一个或多个目标点，用来进行测量。

1. 使用全站仪的测距功能，测量全站仪到目标点的距离。

2. 对准目标点，并将全站仪的测距仪朝向目标点。

3. 按下测距仪上的测量按钮，记录下测量结果。

4. 如果需要进行多个目标点的测量，重复上述过程。

步骤四：测量数据处理在完成了目标点的测量之后，需要对测量数据进行处理，以得到最终的测量结果。

1. 将测量数据导入到计算机或移动设备中。

2. 使用专业的测量软件来处理测量数据。

3. 根据需要，可以计算出目标点的坐标、斜距、高差等测量结果。

步骤五：数据记录与报告，将得到的测量结果记录下来，测量报告。

1. 将测量结果保存到计算机或移动设备中的文件中。

2. 根据需要，可以测量报告，并进行打印或分享。

4. 注意事项在使用全站仪进行测量时，需要注意以下事项：1. 在进行测量之前，需要校准全站仪的水平仪和垂直仪，以保证测量结果的准确性。

全站仪的使用步骤详细全站仪是一种用于测量建筑物、道路和地形的先进定位设备。

它结合了全球定位系统（GPS）和激光测距仪的功能，能够提供高精度的测量结果。

本文将介绍全站仪的使用步骤，以帮助您正确地操作全站仪进行测量。

步骤一：设置全站仪在使用全站仪之前，您需要先设置设备。

1.打开全站仪电源开关，等待设备启动。

2.确保设备处于水平状态。

使用调平器或放置设备在平稳的表面上，调整设备的水平度。

3.根据实际需要，调整全站仪的测量模式和单位。

您可以选择水平角度、垂直角度、距离、坐标等不同的测量模式，并选择合适的单位。

步骤二：设置目标点在进行测量之前，您需要设置准确的目标点。

1.使用三脚架将全站仪放置在测量点附近。

确保三脚架稳定，并使用水平器调平。

2.使用全站仪的十字准线指向测量点，然后使用全站仪上的调焦旋钮调整镜头，使目标点清晰可见。

3.如果需要，您还可以设置目标点的高度。

使用全站仪的激光测距仪功能，将激光瞄准目标点并记录高度。

步骤三：进行测量一旦设置了目标点，您可以开始进行测量了。

1.使用全站仪的测距功能，将测距仪对准目标点，并记录下测量距离。

根据需要，可以进行单次测量或连续测量。

2.使用全站仪的角度测量功能，测量目标点与全站仪之间的水平角度、垂直角度或其他需要的角度。

3.如果需要记录目标点的坐标，可以使用全站仪的坐标测量功能，记录下目标点的水平坐标和垂直坐标。

步骤四：保存和处理数据完成测量后，您可以保存测量数据，并进行数据处理。

1.将测量数据保存到全站仪的内存中或使用外部存储设备进行存储。

2.将存储的数据传输到计算机或其他设备上进行进一步的数据处理和分析。

3.使用专业的测量数据处理软件，将测量数据转换为图表、图形或其他格式，以便于分析和展示结果。

步骤五：进行校验和调整校验和调整是保证测量结果准确性的重要步骤。

1.检查测量结果的合理性。

比较不同测量数据之间的一致性，并与参考数据进行对比，确保结果的准确性。

2.如果发现数据存在偏差或误差，可以进行校正和调整。

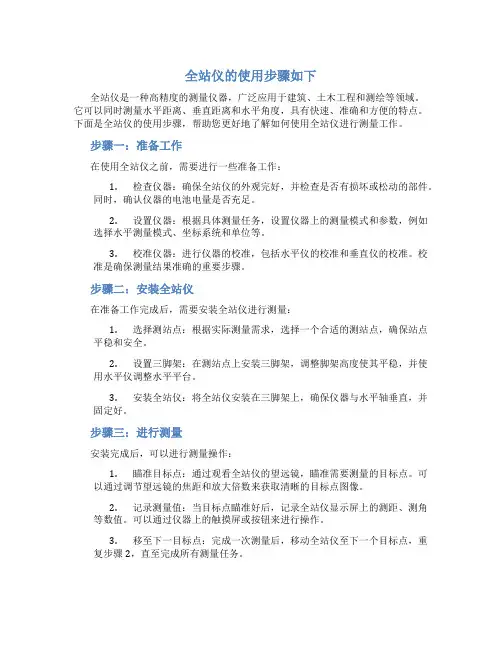

全站仪的使用步骤如下全站仪是一种高精度的测量仪器，广泛应用于建筑、土木工程和测绘等领域。

它可以同时测量水平距离、垂直距离和水平角度，具有快速、准确和方便的特点。

下面是全站仪的使用步骤，帮助您更好地了解如何使用全站仪进行测量工作。

步骤一：准备工作在使用全站仪之前，需要进行一些准备工作：1.检查仪器：确保全站仪的外观完好，并检查是否有损坏或松动的部件。

同时，确认仪器的电池电量是否充足。

2.设置仪器：根据具体测量任务，设置仪器上的测量模式和参数，例如选择水平测量模式、坐标系统和单位等。

3.校准仪器：进行仪器的校准，包括水平仪的校准和垂直仪的校准。

校准是确保测量结果准确的重要步骤。

步骤二：安装全站仪在准备工作完成后，需要安装全站仪进行测量：1.选择测站点：根据实际测量需求，选择一个合适的测站点，确保站点平稳和安全。

2.设置三脚架：在测站点上安装三脚架，调整脚架高度使其平稳，并使用水平仪调整水平平台。

3.安装全站仪：将全站仪安装在三脚架上，确保仪器与水平轴垂直，并固定好。

步骤三：进行测量安装完成后，可以进行测量操作：1.瞄准目标点：通过观看全站仪的望远镜，瞄准需要测量的目标点。

可以通过调节望远镜的焦距和放大倍数来获取清晰的目标点图像。

2.记录测量值：当目标点瞄准好后，记录全站仪显示屏上的测距、测角等数值。

可以通过仪器上的触摸屏或按钮来进行操作。

3.移至下一目标点：完成一次测量后，移动全站仪至下一个目标点，重复步骤2，直至完成所有测量任务。

步骤四：数据处理完成测量后，需要对获取的测量数据进行处理和分析：1.下载数据：通过连接数据线或无线方式，将全站仪的测量数据下载到电脑或其他存储设备中。

2.导入软件：使用相关的数据处理软件，将测量数据导入到软件中，进行进一步处理。

3.数据分析：根据实际需求，对测量数据进行分析，例如计算点的坐标、测量误差等。

4.生成报告：根据数据分析结果，生成相应的报告和图表，为工程项目或测绘任务提供准确的测量结果。

全站仪操作方法步骤介绍
操作全站仪的步骤如下：
步骤1：校准仪器
首先，将全站仪放置在水平稳定的位置上，根据仪器的使用说明进行校准。

通常需要进行水平调整和角度调整两个步骤。

步骤2：设置基准点
在测量区域内选择一个基准点，将全站仪固定在基准点上，并确保其水平稳定。

基准点可以是一个固定的物体或者一个测量的参考点。

步骤3：设置测量参数
根据实际测量需求设置相应的测量参数，例如测量距离的单位、水平角和垂直角的显示模式等。

步骤4：进行测量
用全站仪对待测目标进行测量。

根据实际的测量需求，可以选择进行点测量、线测量或者面测量等不同的操作模式。

步骤5：记录测量数据
在测量过程中，可以将测量数据直接记录在全站仪上或者通过电脑或其他存储设备进行记录。

确保记录准确完整，并进行必要的标注和说明。

步骤6：数据处理与结果分析
将测量数据导入计算机软件或者仪器自带的数据处理模块，进行数据处理和结果分析。

根据需要，可以生成测量报告、绘制图纸或者进行其他数据分析和计算等操作。

步骤7：结束操作
在测量完成后，将全站仪收拾整齐并放置在安全稳定的位置上，关闭仪器并保持干燥清洁。

以上是使用全站仪的基本操作步骤，具体操作方法可能会有些差异，建议根据仪器的使用说明进行操作。

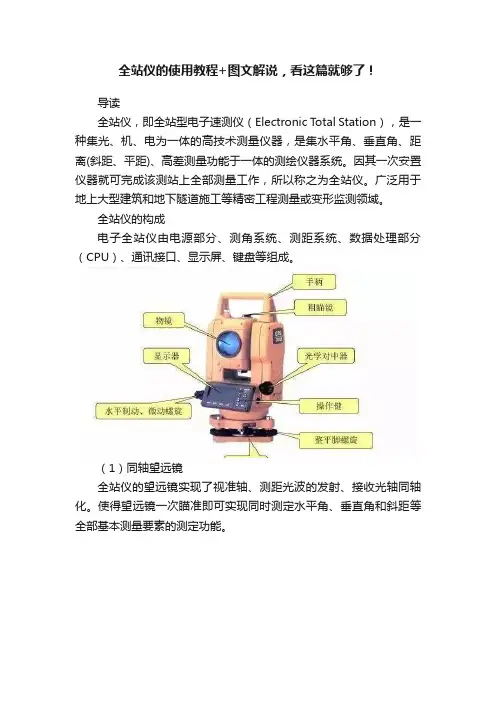

全站仪的使用教程+图文解说，看这篇就够了！导读全站仪，即全站型电子速测仪（Electronic Total Station），是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。

因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。

广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。

全站仪的构成电子全站仪由电源部分、测角系统、测距系统、数据处理部分（CPU）、通讯接口、显示屏、键盘等组成。

（1）同轴望远镜全站仪的望远镜实现了视准轴、测距光波的发射、接收光轴同轴化。

使得望远镜一次瞄准即可实现同时测定水平角、垂直角和斜距等全部基本测量要素的测定功能。

棱镜杆（2）双轴自动补偿作业时若全站仪纵轴倾斜，会引起角度观测的误差，盘左、盘右观测值取中不能使之抵消。

而全站仪特有的双轴（或单轴）倾斜自动补偿系统，可对纵轴的倾斜进行监测，并在度盘读数中对因纵轴倾斜造成的测角误差自动加以改正（某些全站仪纵轴最大倾斜可允许至±6′）。

也可通过将由竖轴倾斜引起的角度误差，由微处理器自动按竖轴倾斜改正计算式计算，并加入度盘读数中加以改正，使度盘显示读数为正确值，即所谓纵轴倾斜自动补偿。

（3）键盘键盘是全站仪在测量时输入操作指令或数据的硬件，全站型仪器的键盘和显示屏均为双面式，便于正、倒镜作业时操作。

（4）存储器全站仪存储器的作用是将实时采集的测量数据存储起来，再根据需要传送到其它设备如计算机等中，供进一步的处理或利用，全站仪的存储器有内存储器和存储卡两种。

（5）通讯接口全站仪可以通过 BS–232C 通讯接口和通讯电缆将内存中存储的数据输入计算机，或将计算机中的数据和信息经通讯电缆传输给全站仪，实现双向信息传输。

全站仪的使用步骤（1）安置全站仪将全站仪安置于测站，反射棱镜安置于目标点。

对中及整平方法与光学经纬仪相同。

新型全站仪还具有激光对点功能，其对中方法为：安置、整平仪器，开机后打开激光对点器，松开仪器的中心连接螺旋，在架头上轻移仪器，使显示屏上的激光对点器的光斑对准地面测站点的标志，然后拧紧连接螺旋，同时旋转脚螺旋使管水准气泡居中，再按ESC 键自动关闭激光对点器即可。

全站仪使用方法及使用步骤详细全站仪是一种高精度的测量仪器，广泛应用于工程测量、地形测绘、建筑施工等领域。

下面为您详细介绍全站仪的使用方法及使用步骤。

一、全站仪的组成和功能全站仪主要由电子测角系统、电子测距系统、数据处理系统和电源等部分组成。

1、电子测角系统用于测量水平角和垂直角，精度高、速度快。

2、电子测距系统能够精确测量仪器到目标点的距离。

3、数据处理系统对测量数据进行存储、计算和处理，可实现多种测量功能。

4、电源为全站仪提供工作所需的电力。

二、使用前的准备工作1、检查仪器查看全站仪外观是否有损坏，各部件是否连接牢固，镜头是否清洁。

2、电池充电确保电池电量充足，以满足测量工作的需要。

3、仪器安置将全站仪安置在测量点上，使用三脚架调整仪器高度和水平度。

通过对中器使仪器中心与测量点准确对齐。

4、设置参数根据测量任务的要求，设置测量单位、精度、温度、气压等参数。

三、测量操作步骤1、角度测量（1）按下“角度测量”按钮，进入角度测量模式。

（2）瞄准第一个目标点，按下“置零”按钮，将水平角置为0°00′00″。

（3）转动仪器，瞄准第二个目标点，仪器会自动显示水平角和垂直角的读数。

2、距离测量（1）按下“距离测量”按钮，进入距离测量模式。

（2）瞄准目标点，按下“测量”按钮，仪器会自动测量并显示距离。

3、坐标测量（1）在已知控制点上设置全站仪，测量控制点的坐标。

（2）进入坐标测量模式，瞄准待测点，仪器会自动计算出待测点的坐标。

4、放样测量（1）将设计好的坐标数据输入到全站仪中。

（2）进入放样测量模式，根据仪器的提示，移动棱镜，直到达到设计的位置。

四、数据记录和处理1、数据记录在测量过程中，及时将测量数据记录在测量手簿或电子存储设备中。

记录内容包括测点编号、角度、距离、坐标等。

2、数据处理将测量数据传输到计算机中，使用专业的测量软件进行处理和分析。

可以生成测量报告、绘制图表等。

五、注意事项1、避免在高温、严寒、潮湿等恶劣环境下使用全站仪，以免影响仪器的精度和寿命。
