➢ 按[F4] [显示改变]键在下面不同的显示项中切换：
➢ “水平角/平距/垂距”，“水平角/垂直角/斜距”和 “水平角/垂直角/ 平距/斜距/垂距”。
➢ 在距离测量过程中，按退出键[ESC]或目标选项键 [F2][目标]或模式键[F5][模式]可以终止测量距离。
五、坐标测量
一. 摆站二. 设站三. 后视四. 放线/测量
按电源键[POWER]，显示初始画面（电源键[POWER]同样用于关闭电源。）
几秒钟后，出现电子气泡用整平螺丝将气泡居中，按 [ENT]进入测角测距屏幕。
5、仪器参数设置
单位设置：角度、距离、气压、温度仪器参数：倾斜补偿、折光改正、垂直角读数、测
程选择、最小角度读数测量模式：合作目标、棱镜常数时间日期设置液晶对比度设置显示设置
温度和气压对测距的影响
• 在一般的气象条件下，在1Km的距离上，温度变化1度所产生的测距误差为0.95mm，气压变化1mmHg所产生的测距误差为0.37mm，湿度变化1mmHg所产生的测距误差为 0.05mm。湿度的影响很小，可以忽略不计，当在高温、高湿的夏季作业时，就应考虑湿度改正。注意： 1、只要温度精度达到1度，气压精度达到27mmHg，则可保证1Km的距离上，由此引起的距离误差约在1mm左右。 2、当气温t＝35度，相对湿度为94％，则在1Km距离上湿度影响的改正值约为2mm。由此可见，在高温、高湿的气象条件下作业，对于高精度要求的测量成果，这一因素不能不予以考虑。
1.3精平
• 2.将照准部转动90°，用另外一脚螺旋使长水准器气泡居中。如图 • 3.重复步骤1和2，使长水准器在该两个位置上气泡都居中。 • 4.在步骤1或2的位置将照准部转动180°，如果气泡居中并且照准部转动至任何方向

宾得全站仪使用教程-课件(演示)

宾得本操作 • 全站仪高级功能 • 全站仪维护与保养 • 全站仪常见问题及解决方案 • 全站仪使用注意事项
01
全站仪简介
全站仪的定义
全站仪是一种集光、机、电及精密机械加工等高、精、尖技术于一体的光学电子仪器。
它利用电子测距仪代替经纬仪，由微处理器控制自动进行测角、测距计算，实时自动显示角度、距离、高差等数据，并具有自动跟踪和智能处理等功能。
20世纪80年代初，电子测距技术应用于全站仪，使全站仪进入了电子时代。
进入21世纪，全站仪的发展更加迅速，出现了许多新型号的全站仪，具有更高的测量精度和更广泛的应用范围。
02
全站仪基本操作
开机与关机
开机
按下主机上的电源键，等待全站仪自检并进入测量模式。
关机
按下主机上的电源键，全站仪将自动关闭并退出测量模式。
面积计算
面积计算是一种常用的测量方式，它可以通过全站仪的望远镜对准多个目标点，然后自动计算出这些目标点所围成的区域的面积。
在进行面积计算时，需要先确定多个目标点的位置，然后使用全站仪的面积计算功能，将望远镜对准这些目标点，全站仪会自动计算出这些目标点所围成的区域的面积，并显示在屏幕上。
04
全站仪维护与保养
避免在强磁场、高压线等干扰源附近进行测量，确保测量环境相对稳定。
仪器显示异常
详细描述
总结词：仪器显示屏幕出现异常，如花屏、黑屏、显示
不清晰等。
01
02
03
检查显示屏幕是否受到外力挤压或撞击，如有损坏需及
时维修。
确保仪器内部排线连接正常，无松动或断裂现象。
04
05
如果问题依然存在，可能需要联系专业维修人员进一步

《全站仪的使用》课件

使用数据处理器对测量数据进行处理、分析和导出，生成测量报告和地图等。
注意事项
操作中需注意的细节
操作全站仪需要注意观测杆的水平、望远镜的准心，以及测量时的环境干扰等细节。
安全事项
在使用全站仪时，需要注意周围环境的安全性，避免发生意外和损坏仪器。
应用范围
1 工程建设
全站仪广泛应用于建筑、道路、桥梁等工程建设领域，能够提供精确的测量数据和定位信息。
2 安装观测杆并进行校准
将观测杆正确安装在全站仪上，并进行校准以确保测量的准确性。
使用步骤
1
确定目标点
选择要测量或定位的目标点，并确保其
安装全站仪
2
清晰可见。
将全站仪正确放置在安装点上，保持稳
定，站仪进行观测，并将测量数据记
数据处理
4
录下来以备后续处理。
使用全站仪的必要性
在需要进行高精度测量和定位的工程和测绘项目中，使用全站仪可以提高工作效率和数据准确性。
展望全站仪的未来发展方向
随着技术的不断进步，全站仪将会更加智能化和便携化，应用范围也将进一步扩大。
组成部分
数据处理器
负责接收、处理和存储测量数据，可以通过界面进行数据管理和分析。
望远镜
用于观测目标点，具有高精度的测距和测角功能，能够提供清晰的观测图像。
观测杆
支撑全站仪并提供相对于目标点的高度测量，也可以用于定位和调整全站仪的位置。
使用前的准备
1 选择适当的安装点
根据测量需求和目标点的位置，选择一个稳定且能够提供良好观测条件的安装点。
2 测绘领域
在测绘和地理信息系统领域，全站仪可以用于获取地形数据、制作地图，以及进行空间分析。

《全站仪操作与使用》课件

《全站仪操作与使用》ppt课件
• 全站仪简介 • 全站仪基本操作 • 全站仪高级功能 • 全站仪使用注意事项 • 全站仪应用案例
目录
01
全站仪简介
全站仪的定义
01
全站仪是一种集光、机、电、算等技术于一体的智能化、高效率的测量仪器，具有测距、测角、计算、记录等功能。
02
它能够实现高精度、高效率的测量作业，广泛应用于地形测量、地籍测量、工程测量等领域。
在水下地形测量方面，全站仪可以通过配合测深仪等设备，实现高精度、快速的水下地形测量，为水利工程建设提供基础数据。
在大坝变形监测方面，全站仪可以实时监测大坝的变形情况，为水利工程安全提供有力保障。
感谢观看
THANKS
在纵横断面测量方面，全站仪可以配合数字测图软件，实现高精度、快速的道路纵横断面测量，为道路设计提供基础数据。
在道路中线放样方面，全站仪可以通过坐标放样功能，实现对道路中线的精确放样，确保道路线形的准确性。
水利工程测量
水利工程测量也是全站仪应用的一个重要领域，全站仪在水利工程测量中主要用于水下地形测量、大坝变形监测等方面。
，能够满足多种测量需求。
02
全站仪基本操作
开机与关机
开机
按下电源键，等待全站仪启动，检查各指示灯是否正常亮起。
关机
按下关机键，等待全站仪完全关闭，拔下电源线。
水平角测量
照准目标：使用望远镜照准目标，确保目标清晰可见。
按下角度测量键，全站仪会自动进行水平角测量，并显示测量结果。
距离测量
坐标放样是全站仪的一项重要功能，它可以帮助测量人员将设计坐标转化为实地位置。
全站仪通过接收GPS信号或与基准站进行联测，能够实现高精度坐标放样，有效提高测量

全站仪操作与使用培训讲义PPT(图文详解)

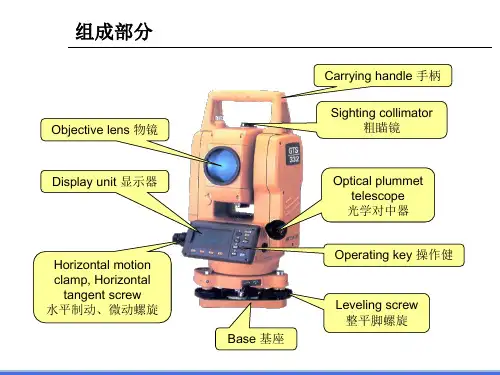

Prism Pole 对中杆
Bipod 支架
Compression Lock
拧式锁紧机构
Quick Lock 握式锁紧机构
Twist Lock 拧式锁紧机构
其它附件
Diagonal eyepiece 弯管目镜
Solar filter 太阳滤光镜
Through compass 管状指南针
Solar reticle 太阳十字丝
显示面板
显示的简写标志
标志
含义
V
竖直角
HR
右水平角
HL
左水平角
HD
水平距离
VD 垂直距离（高差）
N
N 坐标
E
E 坐标
Z
Z 坐标
标志
含义
*
电子测距系统在工作
m
单位：米
ft
单位：英尺
fi
单位：英尺与英寸
功能键
角度测量模式 V : 90°10′20″ HR: 120°30′40″ 0SET HOLD HSET P1↓
0SET HOLD HSET P1↓
角度测量
测量水平角与竖直角第二步：
操作：
设置目标点A的水平角度数为 0°00′00″. 先按[F1]功能键 (0 set)，再按[F3]功能键 (YES)。
显示：
H ANGLE 0 SET > OK?
V : 90°10′20″ HR: 0°00′00″
－－－－ [YES] [ NO ]
Circle level 圆水准器
棱镜
Mini prism 微型棱镜
Single prism system
单棱镜组
Triple prism system

《全站仪使用方法》课件

高了测量效率和精度。
全站仪广泛应用于工程测量、地形测量、地籍测量等领域。
全站仪的组成
测距部分：测量距离和角度
机械部分：支撑仪器，调整角度
添加标题
添加标题
电子部分：处理数据，显示结果
添加标题
添加标题
电源部分：提供电力，保证பைடு நூலகம்器正常工作
全站仪的分类
按照测量精度分类：高精度全站仪、中精度全站仪、低精度全站仪等
长度、宽度、深度等
全站仪基本操作
开机与关机
关机：点击关机按钮，等待系统关闭
开机：按下电源键，等待系统启动
注意事项：关机前确保数据已保存，避免数据丢失
电池保养：长时间不使用时，请关闭电源，避免电池过度放电
水平角测量
打开全站仪，进入水平角测量模式
调整全站仪，使水平气泡居中
瞄准目标点，调整望远镜焦距，使目标点清晰可见
面积计算
功能介绍：全站仪可以自动计算测量区域的面积操作步骤：选择测量模式，设置测量参数，开始测量，结束测量，计算面积注意事项：确保测量精度，避免误差影响面积计算结果应用领域：工程测量、土地测量、地形测量等
全站仪使用注意事项
安全操作规范
确保全站仪放置在平稳、干燥、无震动的环境中
操作时，避免直接接触全站仪的电子元件和光学部件
避免在全站仪附近使用无线电设备，以免干扰全站仪的测量精度
定期检查全站仪的电池电量，确保电量充足，避免因电量不足导致测量误差
仪器保养与维护
定期清洁：保持仪器表面清洁，避免灰尘和污垢影响测量精度电池更换：及时更换电池，避免电池电量不足影响测量结果温度控制：避免在高温、低温环境下使用仪器，以免影响测量精度防潮防湿：保持仪器干燥，避免受潮影响测量精度定期校准：定期对仪器进行校准，确保测量精度存放环境：存放在干燥、通风、阴凉的环境中，避免阳光直射和潮湿环

全站仪操作与使用培训讲义PPT(图文详解)

TILT REP V% P2↓ H-BZ R/L CMPS P3↓ [F1] [F2] [F3] [F4]
第二页
功能键
显示标志
功能
设定倾斜改正数。如果 F1 TILT 打开，屏幕会显示倾斜
改正数
F2 REP 角度重复测量模式
F3
V%
竖直角按百分比坡度显示
F4
P2↓
显示当前页码(P2)，按此功能键进入下一页(P3)
显示面板
显示的简写标志
标志
含义
V
竖直角
HR
右水平角
HL
左水平角
HD
水平距离
VD 垂直距离（高差）
N
N 坐标
E
E 坐标
Z
Z 坐标
标志
含义
*
电子测距系统在工作
m
单位：米
ft
单位：英尺
fi
单位：英尺与英寸
功能键
角度测量模式 V : 90°10′20″ HR: 120°30′40″ 0SET HOLD HSET P1↓
第一页
功能键
显示标志
功能
F1 0SET 水平角设为 0°00′00″
F2 HOLD 保持水平角度数不变
F3
HSET
通过键盘输入方式设定特定的水平角度数
F4
P1↓
显示当前页码(P1)，按此功能键进入下一页(P2)
功能键
角度测量模式
V : 90°10′20″ HR: 120°30′40″ 0SET HOLD HSET P1↓
0SET HOLD HSET P1↓
角度测量模式
竖直角 : 90°10′20″ 水平角 : 120°30′40″

全站仪使用说明PPT幻灯片课件

贮 15000点数据大容量内存,
并可以方便地进行内存管理，可
自动记录各种测量数据（角度数
据、距离数据、坐标数据、测站
数据），采用开放的通讯方式，
可直接与计算机进行双向数据传
输。
Hale Waihona Puke 113．仪器功能介绍• 还具有丰富的测量应用程序，可进行坐标测量、放样测量、后方交会、对边测量、悬高测量、面积计算、偏心测量、角度复测、直线放样、道路测量，可满足不同专业测量的要求。
入充电器（注意电极方向），确保电极接触
• 良好。充电指示灯显示红色，开始充电。 • （3）充电时间约6个小时，电池充满后，
指示灯变为绿色。
• （4）电池充满后，先拔下充电器的插头，再将电池从充电器上取下。
25
5．电池的使用及维护：
• 5.2注意事项 • （1）仪器不使用时应将电池卸下。 • （2）卸下电池前务必先关闭电源。 • （3）在安装或卸下电池前注意防
• (4)按【】确定选取
退出。
21
22
23
5．电池的使用及维护：
• 本仪器使用专用充电电池组和充电器，电池组电压7.2V,容量为 3500mA,测量前请将电池充足。在使用充电电池及充电器前，请仔细阅读有关使用说明。
• 5.1充电步骤
24
5．电池的使用及维护：
• （1）将电池盒连接充电器。 • （2）接通充电器电源，将充电电池插
1
1.安全操作注意事项
• 一般情况 • l 禁止在高粉尘、无良好排风设备或靠
近易燃物品环境下使用仪器，以免发 • 生意外。 • l 禁止自行拆卸和重装仪器，以免引起
意外事故。 • l 禁止直接用望远镜观察太阳，以免造

《全站仪使用方法》课件

悬高测量
总结词
悬高测量功能可以方便地测量地面点到目标悬空物的垂直距离，常用于测量电线、管道等物体的垂直高度。
详细描述
在电力、通讯、管道等行业中，经常需要测量地面点到目标悬空物的垂直距离。全站仪的悬高测量功能可以快速准确地完成这一任务，为用户提供可靠的测量数据。
对边测量
总结词
对边测量功能可以方便地测量两点间的距离以及高差，常用于地形测量、道路建设等领域。
道路工程测量
道路工程测量是全站仪应用的另一个重要领域，主要涉及道路中线测量、纵横断面测量等。全站仪在道路工程测量中能够提高测量精度和效率，为道路设计和施工提供可靠的数据支持。
在道路中线测量中，全站仪可以通过输入设计数据，快速准确地确定道路中线的平面位置和高程，为道路设计提供准确的定位信息。
在水利工程施工中，全站仪可以用于大坝、水库、水电站的平面位置和高程测量，为施工提供准确的定位信息。
在水利工程监测中，全站仪可以实时监测水利设施的变形和位移情况，及时发现和预警潜在的安全隐患，保证水利设施的正常运行和安全。
2023-2026
END
THANKS
感谢观看
KEEP VIEW
REPORTING
在高程测量中，全站仪可以配合水准仪等设备，实现高精度的高程测量，保证建筑物的竖向设计和施工精度。
在施工放样中，全站仪可以通过输入设计数据，快速准确地确定建筑物的平面位置和高程，为施工提供准确的定位信息。
在角度和距离测量中，全站仪可以快速准确地测量角度和距离，为施工过程中的监测和控制提供数据支持。
PART 04
全站仪使用注意事项
仪器保养
01
02
03

全站仪使用方法ppt课件

功能显示标键志
功能
F1 0SET 水平角设为 0°00′00″
F2 HOLD 保持水平角度数不变
F3
HSET
通过键盘输入方式设定特定的水平角度数
F4
P1↓
显示当前页码(P1)，按此功能键进入下一页(P2)
功Байду номын сангаас键
角度测量模式
V : 90°10′20″ HR: 120°30′40″ 0SET HOLD HSET P1↓
TILT REP V% P2↓ H-BZ R/L CMPS P3↓ [F1] [F2] [F3] [F4]
第二页
功能显示标键志
功能
设定倾斜改正数。如果 F1 TILT 打开，屏幕会显示倾斜
改正数
F2 REP 角度重复测量模式
F3
V%
竖直角按百分比坡度显示
F4
P2↓
显示当前页码(P2)，按此功能键进入下一页(P3)
操作：瞄准目标棱镜的中心。
显示： V : 90°10′20″ HR: 120°30′40″
0SET HOLD HSET P1↓
距离测量
距离测量（连续测量模式）第二步：
操作：
按下
键后，仪器便开始测量距离。
(当电子测距系统EDM在工作时，屏幕上会显示星
号 “*”。)
显示：
HR: 120°30′40″

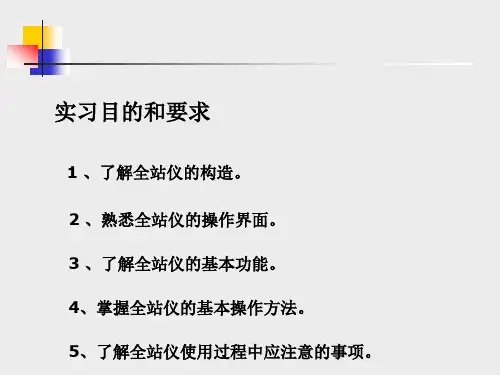

实习目的和要求
1 、了解全站仪的构造。 2 、熟悉全站仪的操作界面。 3 、了解全站仪的基本功能。 4、掌握全站仪的基本操作方法。 5、了解全站仪使用过程中应注意的事项。
全站仪的构造
全站仪：光、机、电一体化，集水平角、垂直角、距离、高差测量功能于一体。组成部分：电源测角系统测距系统数据处理部分通讯接口存储器显示屏及键盘等

《全站仪使用步骤》课件

《全站仪使用步骤》ppt课件
目录
• 全站仪简介 • 全站仪基本操作 • 全站仪高级功能 • 全站仪使用注意事项 • 全站仪的发展趋势
01
全站仪简介
全站仪的定义
• 全站仪：全站型电子速测仪的简称，是一种集光、机、电为一体的高技术测量仪器，能够完成测角、测距、自动记录和计算等功能，具有速度快、精度高等特点。
仪器校准
仪器校准是为了确保全站仪的测量精度，需要定期进行。
在校准过程中，需要将全站仪放置在平整的地面上，调整水平泡至居中，然后进行距离和角度的校准。校准完成后，需要再次检查仪器的准确性和稳定性。
坐标测量
坐标测量是全站仪的基本功能之一，可以快速准确地测量出目标点的三维坐标。
在坐标测量中，首先需要设置测站点和目标点，然后调整全站仪的高度和角度，最后按下测量键进行坐标测量。测量完成后，仪器会显示出目标点的三维坐标值。
距离测量
距离测量是全站仪的另一个基本功能，可以测量出两点之间的距离和方位角。
在距离测量中，首先需要设置测站点和目标点，然后调整全站仪的高度和角度，最后按下测量键进行距离测量。测量完成后，仪器会显示出两点之间的距离和方位角值。
角度测量
角度测量是全站仪的一个重要功能，可以测量出目标点相对于测站点的角度。
04
全站仪使用注意事项
仪器保养
01
02
03
04
定期清洁
全站仪的外壳和镜头需定期用干净的布擦拭，以保持清洁。
避免强烈震动
全站仪应避免强烈的震动，以防内部零件松动或损坏。
定期校准
为保证测量精度，全站仪应定期进行校准。
电池保养
根据使用频率，适时充电，以防电池过度放电或充电。

全站仪使用方法-PPT全

即为两方向间的水平夹角。 2、坐标测量
(1)设定测站点的三维坐标。 (2)设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。当设定后视点的坐标时,全站仪会自动计算后视方向的方位角,并设定后视方向的水平度盘读数为其方位角。
(3)设置棱镜常数。 (4)设置大气改正值或气温、气压值 (5)量仪器高、棱镜高并输入全站仪 (6)照准目标棱镜,按坐标测量键,全站仪开始测距并计算显示测点的三维坐标。 3、距离测量 (1)设置棱镜常数测距前须将棱镜常数输入仪器中,仪器会自动对所测距离进行改正。 (2)设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化,15℃和760mmHg是仪器设置的一个标准值,此时的大气改正为0ppm。实测时,可输入温度和气压值,全站仪会自动计算大气改正值(也可直接输入大气改正值), 并对测距结果进行改正。
显示面板
显示: 显示屏使用液晶点阵显示,每屏4行,每行20个字符。通常,上面三行显示测量数据,最下面一行显示对应于功能键的功能信息,这些功能信息随测量模式的不同而变化。
显示面板
显示的简写标志
标志
含义
V
竖直角
HR
右水平角
HL
左水平角
HD
水平距离
VD
垂直距离(高差)
N
N 坐标
E
E 坐标
Z
Z 坐标
应用程序测量
Remote Elevation Measurement (REM) 悬高测量
Missing Line Measurement (MLM) 对边测量
Setting Z Coordinate of Occupied Point 测站点高程反算
Area Calculation 面积计算

《全站仪操作》课件

水利工程测量
水利工程测量是全站仪应用的另一个重要领域。在水利工程施工过程中，全站仪可以用于测量水工建筑物的平面位置、高程和角度等参数，确保水利工程的安全和稳定。
全站仪的高精度测量和数据处理能力可以为水利工程提供科学可靠的数据支持，提高水利工程的施工效率和质量。
矿山测量
在矿山测量中，全站仪可以用于测量矿山的平面位置、高程和角度等参数，确保矿山的开采和生产安全。
。
变形监测
全站仪能对建筑物、构筑物进行高精度的变形监测，及时发现和预警建筑物的变形情况。
碎部测量
全站仪能进行地形、地物的碎部测量，获取点位坐标、高程
等数据。
断面测量
全站仪能进行道路、渠道等工程的断面测量，获取断面数据
。
全站仪的发展历程
模拟信号时代
早期的全站仪采用模拟信号传输，精度较低，功能较为简单。
按下距离测量键，全站仪将自动计算并显示目标点与棱镜之间的距离
。
调整测量模式
根据实际情况选择合适的距离测量模式（如斜
距、平距等）。
记录测量数据
在测量过程中，需及时记录测量数据以便后续
处理。
坐标测量
设置后视点
输入后视点的坐标、高程等信息，以便进行坐标定向。
坐标测量
按下坐标测量键，全站仪将自动计算并显示目标点的坐标值。
在对边测量过程中，全站仪还具备自动记录数据的功能，能够实时记录目标点之间的距离和角度，从而减少了人为误差。
面积计算
面积计算是指利用全站仪测量某个区域的面积。
全站仪通过接收GPS信号或事先输入的坐标数据，能够快速、准确地计算出区域的面积，并利用激光束进
行标定，提高了测量的精度和效率。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

a
17
三、全站仪的基本功能
1、角度测量 2、距离测量 3、坐标测量 4、程序测量
a
18
一、摆站
• 摆设全站仪的步骤如下： 1.对中 2.粗平 3.精平
a
19
1.1对中
• 1. 取出三脚架，三脚架的高度约等于测量员脖子的高度，摆好三脚架后，使脚架的面大概水平，使长螺母大概处于控制点的正上方。
16
5. LD激光导向
① 当按下[LD 点]键时,激光导向功能打开,并且激光符号在屏幕的左方显示.
② 如果[激光]键按下,并且[LD 点]按下时,当激光功能已打开时,激光功能关闭.
• 在太阳光十分强的户外，很难发现激光点 • 激光束不能穿过望远镜 • 请在激光束中心做标志 • 不要对着激光看。
a
2
全站仪能做什么？
全站仪简单地说就是水准仪、经纬仪、测距仪及测量软件功能的结合。
可以测目标高度测目标夹角和高度角测距离可以按仪器设计的功能计算
a
3
➢目录
• 1、了解全站仪的构造 • 2、熟悉全站仪的操作界面 • 3、了解全站仪的基本功能 • 4、掌握全站仪的基本操作方法 • 5、了解全站仪与光学经纬仪的使用区别 • 6、了解全站仪使用注意事项
F3
按两次该键锁定当前显示水平角
F4
调出改变目标长数：温度、气压设置的屏幕
F5
A B 模式屏转换
F1
光标左移
F2
光标右移
F1
屏幕上向后移5项
F2
屏幕上向前移5项
F3
光标上移
F4
光标下移
F3
按下照明键，十字丝照明
F4
按下照明键，改变LCD的对比度
改变LCD的照明状态（按下照明键）
F5
清除数值
F5
打开选a 择窗口
a
4
➢一、全站仪的构造
➢
光、机、电一体化，集水平角、
垂直角、距离、高差测量功能于一体。
显示器
键盘
只读存储器
微
处
随机存储器
理器
输入/输出
I/O单元
微处理器及软件 a
水平角测量单元垂直角测量单元
距离测量单元自动补偿单元
光电测量系统
5
一、仪器介绍
1.部件名称
a
6
a
7
棱镜
Mini prism 微型棱镜
① 沿着电池上的指示箭头将电池放入仪器上的凹槽中。
② 电池上部放入时会听到“咔”的一声，表示电池已放好。
a
12
二、全站仪操作界面
• 下图是r-300系列的基本显示屏和键盘的描述
a
13
操作键
键 [power] [ESC] [lllumination] [ENT] [Laser]
[alphanumeric]
•
1
2
•
3
图1
a
22
1.2 粗平
• 由图可知1.3边比较高，所以升高脚架2，随后得到图（2）
• 所以
由图可知，3这边比较高，
•1 泡居
2
降低脚架3的高度，使水
•
中.如下图（3）
•
•
3
•
图2
•
图3
• 如水泡还不居中，则反复调节2.3这两个脚，直到居中
Single prism system
单棱镜组
Triple prism system
三棱镜组
a
Reflector plate 反射片
360°棱镜
8
脚架
Wood Tripod 木脚架 Aluminum Tripod 铝脚架 Centering Rod 对中杆
a
9
2. 开箱装箱
从箱中取出仪器 ① 仪器箱盖向上放下 ② 按下保险装置打开仪器锁，翻开仪器箱。 ③ 从仪器箱中取出仪器。将仪器放入仪器箱中 ① 将照准部放平，轻轻拧紧望远镜固定螺旋。 ② 对齐仪器上的装箱标记（仪器上的黄色标
记）拧紧上面和下面的固定螺旋。 ③ 将黄色标记朝上，轻轻将仪器放入仪器箱中。 ④ 盖上仪器箱，锁紧保险锁。
a
10
3. 电池的安装
取下电池 ① 按下电池上部的锁可以使电池从上边取出。 ② 按特定的角度从仪器上取出电池。
务必保证取下电池时仪器主机的电源处于关闭状态，否则可能导致仪器损坏。
a
11
安装电池
宾得全站仪的认识和使用
a
1
全站仪是什么？
• 全站仪，即全站型电子速测仪。它是随着计算机和电子测距技术的发展，近代电子科技与光学经纬仪结合的新一代既能测角又能测距的仪器，它是在电子经纬仪的基础上增加了电子测距的功能，使得仪器不仅能够测角，而且也能测距，并且测量的距离长、时间短、精度高。全站型电子速测仪是由电子测角、电子测距、电子计算和数据存储单元等组成的三维坐标测量系统，测量结果能自动显示，并能与外围设备交换信息的多功能测量仪器。由于全站型电子速测仪较完善地实现了测量和处理过程的电子化和一体化，所以人们也通常称之为全站型电子速测仪或称全站仪。
[ Help]
描述电源开关键后退到上一屏或取消某步操作 LCD照明及望远镜十字丝照明开关接受选择值或屏幕显示值
显示激光对中、电子水准管的功能和红光导向显示屏的转换键（参照仪器手册“2.5LD点功能”，“3.2激光对中”，和“3.5电子水准管”）在数值屏幕，数值和点的输入与显示，英文字母由对应的每个键输入。在A B 任意模式内同时按[ILLU]和[ESC]键，出现帮助菜单显示帮助信息。
• 2.取出仪器，固定在三脚架上，打开激光对中器，两手握三脚架的任意两个脚移动，使激光点对中地面的控制点。
a
20
对中整平
a
21
1.2粗平
• 1.待仪器对中后，观察仪器基座的圆水泡，然后根据水泡来操作脚架。下面举例说明：
• 图中1、2、3表示脚架的脚，黑色圆表示气泡，蓝色圆表示仪器基座的圆水泡。
a
15
模式B [功能]
[角度设定]
[锁定（保持）] [改正] [模式]
其它功能 [←] [→] [▲] ] [↑] [↓]
[十字丝] [LCD] [ILLU] [清除] [选定]
F1
PowerTo坡度百分比、
水平角输入、盘左盘右转换）关系参数
a
14
功能键描述
显示模式A
[测量]
[测量]
[目标]
功能键 F1 F1 F2
[水平角置零] F3
[显示]
F4
[模式]
F5
描述
按此键一次可在正常模式下测距，利用初始设置2可以选择其它测量模式按此键二次可在粗测距，利用初始设置2可以选择其它测量模式按以上顺序选择目标类型；反射片/棱镜/免棱镜（免棱镜测量模式）；反射片/棱镜（棱镜测量模式）按此键两次水平角置零按顺序切换显示内容；“水平角/平距 /垂距”；“水平角/垂直角/斜距”； “水平角/垂直角/斜距/平距/垂距” A B 模式屏转换

宾得全站仪使用教程-课件(PPT演示)

合集下载
