宾得R-422N全站仪使用说明

仪器操作一、坐标测量开机—整平—按ENT进入模式A—按F5进入模式B—按F1功能—F2测量—选择直角坐标数据（按ENT键）—选择测点（按ENT键）—输入测点坐标—按F5接受—按F5选择后视点—输入后视点坐标—按F5接受—照准后视点按F5确定进入坐标测量。

（有后视点坐标的情况下）（在测量模式下按页替换可直接切换到放样）模式A—按F5进入模式B—按F1功能—F2测量—选择直角坐标数据（按ENT 键）—选择测点（按ENT键）—输入测点坐标—按F5接受—F3置零或F2输入角度—按ENT键进入坐标测量。

（指定后视方位角的情况下）二、坐标放样进入模式A—按F5进入模式B—按F1功能—F5页替换—F1放样—选择放样（按ENT键）—选择测点（按ENT键）—输入测点坐标—按F5接受—按F5选择后视点—输入后视点坐标—按F5接受—照准后视点按F5确定—输入放样点坐标—按F5接受—进入放样模式—按F3翻页—转动仪器把水平角转至零度锁定—在此方向摆放棱镜将棱镜中心对准仪器十字丝—按F1测距放样—平距显示为正则棱镜往仪器方向移等值距离，为负则相反，显示为零即是放样点。

三、后方交会（自由设点）进入模式A—按F5进入模式B—按F1功能—F4自由设点—设置仪器高（按ENT键）—输入已知点1坐标—按F5接受—照准已知点1按F1测距—按ENT键—按F1追加—输入已知点2坐标—按F5接受—照准已知点2按F1测距—按ENT 键—按F5计算四、悬高测量模式A—按F5进入模式B—按F1功能—F5页替换—F2计算—选择悬高测量按ENT进入—按F3修订棱镜高—照准目标按F1测距—按ENT键进入悬高测量模式—转动望远镜照准所要测的点即可。

五、对边测量模式A—按F5进入模式B—按F1功能—F5页替换—按F4选择对边测量—照准基准点按F1测距—按ENT键—照准目标点按F1测距即可注意事项：1、注意目标选择，每按一次（目标）按键，仪器在棱镜（P-30）、免棱镜（N-0）之间切换。

全站仪的使用方法全站仪是一种用于测量建筑物、道路、桥梁等工程项目的测量设备，具有高精度、高效率的特点。

下面将介绍全站仪的使用方法，包括仪器的设置、测量操作和测量资料的处理。

一、仪器设置1.选择测量点：根据需要测量的对象选择适当的测量点，可以根据工程图纸或现场情况确定。

2.设置基准点：选择一个固定的点作为基准点，一般选择现场的固定结构物或标志物。

3.安装全站仪：将全站仪放在固定的三脚架上，并使用水平仪调整仪器水平。

4.夹紧调节杆：用正确的方式夹紧调节杆，确保仪器的稳定性。

5.联机操作：将全站仪与计算机或数据采集器等设备进行联机操作，确保数据的准确传输。

二、测量操作1.灵敏度调整：根据测量要求调整全站仪的灵敏度，灵敏度越高，测量精度越高。

2.定位：使用全站仪的望远镜观察测量点，并使用准星准确对准目标点。

3.测量：根据具体的测量要求选择测量方式，如无棱镜测距、基线测量等。

4.读数记录：根据仪器的指示，使用键盘或触摸屏输入测量结果，包括距离、角度等。

5.复测校验：对关键测量点进行复测和校验，确保测量结果的准确性。

6.参数调整：根据现场情况和测量需要，调整仪器的参数，如高差补正、边站补正等。

7.多方位测量：根据需要进行多方位测量，以获取更全面的测量数据。

8.水平调整：使用水平仪进行水平调整，确保仪器的测量结果准确。

三、测量资料处理2.数据处理：使用专业测量软件对测量数据进行处理和分析，如坐标计算、图形绘制等。

3.结果输出：将处理后的结果输出为表格、图像或图纸等形式，用于工程计算和设计。

4.数据存档：将测量数据进行归档，并进行备份，以便后续的数据查询和使用。

5.报告编制：根据测量结果编制测量报告，包括项目背景、测量目的、方法和结果等。

全站仪的使用需要熟悉测量原理和操作规程，以及具备一定的测量经验和计算机应用技能。

在实际操作中，还应注意保护仪器的安全，避免碰撞和水浸等情况发生。

总之，合理使用全站仪可以提高工程测量的精度和效率，为工程建设提供可靠的测量数据。

宾得R-422N全站仪使用说明免棱镜达550米，棱镜测距最远达10公里海量内存，并增加SD卡、USB多种存储传输模式宾得独有的三重调焦系统，自动对焦让测量工作更轻松简便新增道路软件模块，使道路测量、设计、施工更专业更有效率性能特点l PENTAX光学系统：超级多层镀膜镜头，保证了清晰和精确的照准l 操作简单、强大的免棱镜测量功能：除具有棱镜、反射片测量模式外，还具有免棱镜测距550米（POWER机型）l 设SD卡插槽：真正海量存储。

可方便快速将数据备份至SD卡，进一步保证数据存储安全l 数字输入键盘：快速输入数字、字母及其它特殊字符l 温度气压自动感应：自动感应外界温度和气压，并进行自动修正，提高测量精度l 可视激光指示：使照准目标更快、更容易，也方便在隧道、夜晚等光线微弱环境中工作l 激光对中：可调节激光强度，使仪器架设对中更加方便l 三重调焦系统：可根据要求，在自动调焦、电动调焦、手动调焦三种模式中自由选择l 绝对编码度盘：开机角度无需初始化，重新开机角度保持不变l 标准化电池：采用性价比高的标准化电池设计，增配方便l 海量存储器：内存能存储60,000个测量点(XYZ），使用户可以有效地完成任何测量和检测作业内置功能强大的PowerTopolite软件，并加载道路软件模块在秉承宾得全站仪功能强大、性能稳定诸多优点的基础上，考虑到用户使用的方便性、实用性，R-400更加丰富了软件功能：1、增加道路软件根据编辑的道路参数、生成中边桩坐标，方便线路施工放样。

2、后视点偏差显示增加测距功能，并与设计值进行比较时时可以检查建站精度、方便野外作业。

3、VPM显示水平距离虚面测量显示角度距离、方便特殊用户要求4、点到线放样高度偏差显示在点到线放样引入高程控制，功能更丰富。

5、放样点移动方向和距离显示点放样在图形界面增加数值显示，直观且有度量可循。

放样完毕生成放样报告，放样偏差一目了然。

6、导线报告机能生成导线文件7、点名模糊查询方便用户快速搜索，例如A*，即可搜出A1/A2/...AB..等8、从其他文件选点提供不同文件之间点的相互调用，很实用。

全站仪使用方法及使用步骤(详细)文档名称：全站仪使用方法及使用步骤（详细）1、入门介绍1.1 全站仪简介全站仪是一种用于测量地面坐标、高程和方位角的仪器。

它可以广泛应用于土木工程、建筑工程、测绘工程等领域。

1.2 适用对象本文档适用于初学者以及需要了解全站仪使用方法的工程师和测量人员。

2、准备工作2.1 检查设备完整性确保全站仪及其附件齐全，并检查是否有损坏或缺失的部件。

2.2 选取适当工作位置选择一个平坦、稳定、无遮挡物的工作区域，以保证测量结果的准确性。

2.3 安装电池/充电检查全站仪电池电量或充电状态，确保充足的工作时间。

3、全站仪操作步骤3.1 打开仪器通过按下电源按钮或旋转开关，启动全站仪。

3.2 校准仪器在使用全站仪前，需要进行仪器校准，包括水平校准、垂直校准和方位校准等。

3.3 设置测量参数设置测量单位、测量模式、测量精度等参数，根据实际需求调整。

3.4 导入或输入数据根据测量任务，可以选择导入预先设定好的坐标数据或手动输入目标点的坐标等信息。

3.5 进行测量根据工程要求，在设置好仪器位置后，进行测量操作，包括测定水平角、垂直角和斜距等。

3.6 记录测量数据将测量结果保存在全站仪内存中或外部存储设备中，用于后续数据处理和分析。

4、数据处理与分析4.1 测量数据将全站仪中的测量数据导出到计算机或其他设备中，准备进行数据处理。

4.2 数据处理软件使用使用专业的数据处理软件，导入测量数据进行坐标计算、图形绘制等处理操作。

4.3 数据分析与报告根据实际需求，分析测量数据并制作相应的报告，包括坐标点图、剖面图、高程图等。

5、附件本文档涉及附件包括：- 全站仪说明书- 全站仪校准工具- 数据处理软件6、法律名词及注释- 全站仪：一种用于测量地面坐标、高程和方位角的仪器。

- 土木工程：指利用土石及其制品作为主要施工对象，建造和修筑各种工程的技术和学科。

- 建筑工程：指以建筑物的建造为主要任务的工程。

全站仪的操作和使用方法
1. 设置全站仪。

首先，将全站仪放置在平稳的三脚架上，并确保仪器水平。

然后，打开仪器，等待一段时间使其自动校准。

2. 瞄准目标。

使用全站仪的望远镜，将准线对准需要测量的目标点。

通过调
整望远镜的焦距和放大倍数，确保目标点清晰可见。

3. 测量。

在目标点上设置反光棱镜，然后通过全站仪测量仪器显示的水
平角、垂直角和斜距，从而确定目标点的坐标和高程。

4. 数据处理。

将测量得到的数据输入到计算机软件中，进行数据处理和分析，生成测量报告和图纸。

5. 注意事项。

在使用全站仪时，需要注意保持仪器的稳定和水平，避免在强风或震动的环境中测量。

另外，在测量过程中要注意安全，避免发生意外。

总的来说，全站仪的操作和使用方法并不复杂，但需要经过专业培训和实践经验的积累才能熟练掌握。

希望以上介绍能够帮助您更好地理解全站仪的操作和使用方法。

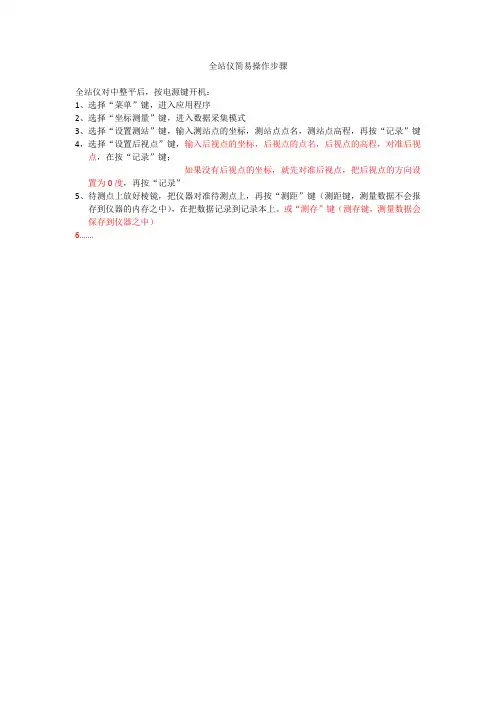

全站仪简易操作步骤
全站仪对中整平后，按电源键开机：
1、选择“菜单”键，进入应用程序
2、选择“坐标测量”键，进入数据采集模式
3、选择“设置测站”键，输入测站点的坐标，测站点点名，测站点高程，再按“记录”键4，选择“设置后视点”键，输入后视点的坐标，后视点的点名，后视点的高程，对准后视点，在按“记录”键；
如果没有后视点的坐标，就先对准后视点，把后视点的方向设置为0度，再按“记录”
5、待测点上放好棱镜，把仪器对准待测点上，再按“测距”键（测距键，测量数据不会报
存到仪器的内存之中），在把数据记录到记录本上。

或“测存”键（测存键，测量数据会保存到仪器之中）
6…….。

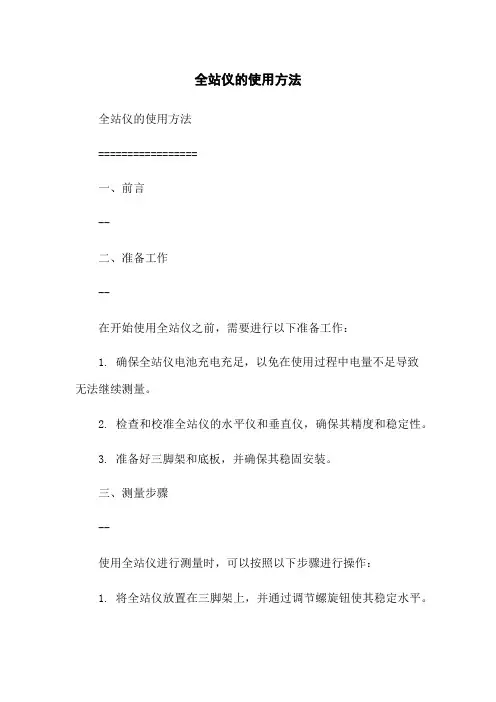

全站仪的使用方法全站仪的使用方法=================一、前言--二、准备工作--在开始使用全站仪之前，需要进行以下准备工作：1. 确保全站仪电池充电充足，以免在使用过程中电量不足导致无法继续测量。

2. 检查和校准全站仪的水平仪和垂直仪，确保其精度和稳定性。

3. 准备好三脚架和底板，并确保其稳固安装。

三、测量步骤--使用全站仪进行测量时，可以按照以下步骤进行操作：1. 将全站仪放置在三脚架上，并通过调节螺旋钮使其稳定水平。

2. 打开全站仪，并根据仪器上的提示进行操作，如选择测量模式、设置目标点等。

3. 对目标点进行照准，使用全站仪的望远镜对准目标点，并观察仪器上显示的角度数据。

4. 记录所测得的水平角度和垂直角度，并根据需要进行计算和分析。

5. 将全站仪移动到下一个目标点，并重复上述步骤，直至完成测量任务。

四、注意事项--在使用全站仪进行测量时，需要注意以下事项：1. 在选择目标点时，应选择地势相对平坦、视野开阔的区域，避免障碍物对测量结果的影响。

2. 在使用全站仪时，要防止其受到外界的震动和干扰，以保证测量的准确性。

3. 使用全站仪时，要注意仪器和配件的保养和维修，及时清洁和更换损坏的部件。

4. 在测量过程中，要注意安全，避免操作失误造成人身伤害或仪器损坏。

五、--全站仪是一种高精度的测量仪器，能够提供准确的角度和高程数据。

在使用全站仪进行测量时，需要进行准备工作、按照测量步骤操作，并注意注意事项，以保证测量结果的准确性和可靠性。

以上是全站仪的使用方法的简要介绍，希望对您有所帮助。

如有任何疑问，请随时咨询相关专业人士。

全站仪的使用方法全站仪是一种用于测量地面上各个点的水平角、垂直角和斜距的精密测量仪器。

它在土木工程、建筑工程、道路工程等领域有着广泛的应用。

正确的使用全站仪可以提高测量的准确度和效率，下面将介绍全站仪的使用方法。

1. 设置全站仪。

首先，打开全站仪的电源开关，等待一段时间让仪器自检完成。

然后，调节全站仪的三脚架，使其稳固地支撑在地面上。

接着，使用调平器将全站仪调平，确保仪器处于水平状态。

最后，使用遥控器或直接在仪器上操作，设置测量模式和测量精度。

2. 对准目标。

在使用全站仪进行测量之前，需要对准测量目标。

首先，通过望远镜观察目标，然后使用调节螺丝调整望远镜的水平和垂直方向，使其准确对准目标。

在对准目标时，需要确保望远镜的十字线和目标重合，以保证测量的准确性。

3. 进行测量。

当全站仪设置和对准完成后，即可进行测量。

在测量过程中，需要注意保持全站仪的稳定，避免外界因素对测量结果的影响。

可以通过遥控器或仪器上的按钮进行测量操作，记录下水平角、垂直角和斜距等数据。

在测量结束后，及时保存数据并进行必要的处理和分析。

4. 数据处理。

测量完成后，需要对测量数据进行处理和分析。

可以通过连接计算机或直接在仪器上进行数据传输，将测量数据导入相关软件进行处理。

在数据处理过程中，需要注意排除异常数据，进行坐标转换和误差校正，最终得到准确的测量结果。

5. 注意事项。

在使用全站仪时，需要注意以下几点，首先，保持仪器的清洁和干燥，避免灰尘和水汽对仪器的影响；其次，避免长时间暴露在阳光下，以免损坏仪器的光学部件；最后，在使用过程中要注意仪器的保护，避免碰撞和摔落。

总之，全站仪是一种精密的测量仪器，在使用时需要严格按照操作规程进行，确保测量的准确性和可靠性。

通过正确的使用方法和注意事项，可以更好地发挥全站仪的作用，提高工程测量的效率和质量。

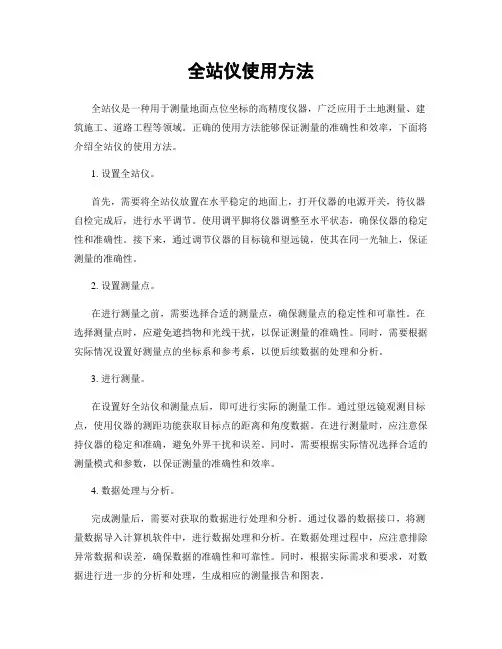

全站仪使用方法全站仪是一种用于测量地面点位坐标的高精度仪器，广泛应用于土地测量、建筑施工、道路工程等领域。

正确的使用方法能够保证测量的准确性和效率，下面将介绍全站仪的使用方法。

1. 设置全站仪。

首先，需要将全站仪放置在水平稳定的地面上，打开仪器的电源开关，待仪器自检完成后，进行水平调节。

使用调平脚将仪器调整至水平状态，确保仪器的稳定性和准确性。

接下来，通过调节仪器的目标镜和望远镜，使其在同一光轴上，保证测量的准确性。

2. 设置测量点。

在进行测量之前，需要选择合适的测量点，确保测量点的稳定性和可靠性。

在选择测量点时，应避免遮挡物和光线干扰，以保证测量的准确性。

同时，需要根据实际情况设置好测量点的坐标系和参考系，以便后续数据的处理和分析。

3. 进行测量。

在设置好全站仪和测量点后，即可进行实际的测量工作。

通过望远镜观测目标点，使用仪器的测距功能获取目标点的距离和角度数据。

在进行测量时，应注意保持仪器的稳定和准确，避免外界干扰和误差。

同时，需要根据实际情况选择合适的测量模式和参数，以保证测量的准确性和效率。

4. 数据处理与分析。

完成测量后，需要对获取的数据进行处理和分析。

通过仪器的数据接口，将测量数据导入计算机软件中，进行数据处理和分析。

在数据处理过程中，应注意排除异常数据和误差，确保数据的准确性和可靠性。

同时，根据实际需求和要求，对数据进行进一步的分析和处理，生成相应的测量报告和图表。

5. 保养与维护。

在使用全站仪的过程中，需要定期对仪器进行保养和维护，以保证仪器的稳定性和准确性。

定期清洁仪器的镜头和传感器，防止灰尘和污物的积累。

同时，需要定期对仪器进行校准和调试，确保仪器的测量准确性和稳定性。

总结。

全站仪作为一种高精度的测量仪器，具有广泛的应用价值和市场需求。

正确的使用方法能够保证测量的准确性和效率，提高工作效率和成果质量。

因此，在使用全站仪时，需要严格按照操作规程和要求，保证测量的准确性和可靠性。

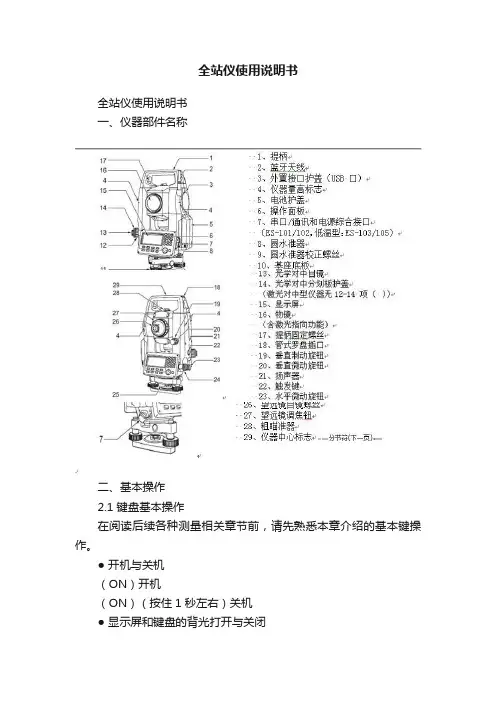

全站仪使用说明书全站仪使用说明书一、仪器部件名称二、基本操作2.1 键盘基本操作在阅读后续各种测量相关章节前，请先熟悉本章介绍的基本键操作。

● 开机与关机（ON）开机（ON）（按住1 秒左右）关机● 显示屏和键盘的背光打开与关闭打开或关闭屏幕、键盘、分划板的背光● 目标类型切换仅当屏幕显示目标符号（例如：）时，可以切换目标类型。

{SHIFT} 进行目标类型（棱镜/反射片/无棱镜）的切换● 激光指向/导向光打开与关闭（按下并保持，直到听到一声响，打开或关闭激光指向/导向光。

● 软键操作软键对应功能显示在屏幕底行。

{F1}～{F4} 选取软键对应功能{FUNC} 切换测量模式的显示页面（翻页）（当多于4 个软键时）● 字母/数字输入{SHIFT} 在数字或字母输入模式间进行切换{0}～{9} 在数字输入模式下，输入按键上的数字。

在字母输入模式下，输入按键上方的字符。

{.}/{±} 在数字输入模式下，输入小数点或正负号。

在字母输入模式下，输入按键上方的字符。

{►}/{◄} 左右移动光标/选择其他选项{ESC} 取消输入的数据{B.S.} 删除左边字符{ENT} 选择/接受输入的字符/值示例：在作业名字段内输入作业名称“JOB M”（1）按{SHIFT}键，进入字母输入模式屏幕右侧显示“A”表示处在字母输入模式。

（2）按{4}键，显示字母“J”。

（3）按三次{5}键，显示字母“O”。

（4）按两次{7}键，显示字母“B”。

（5）按{►}键，输入一个空格。

（6）按一次{5}键，显示字母“M”。

按{ENT}键完成输入。

●选择项目{▲}/{▼} 上下移动光标{◄}/{►} 左右移动光标/选择其他选项{ENT} 接受选项示例：选择反射器类型（1）在测量模式第2 页菜单下，按[EDM]键。

（2）按{▲}或{▼}键,将光标移至“反射器”。

（3）利用{◄}或{►}键，选取目标类型选项。

在“棱镜”、“反射片”和“无棱镜”之间切换。

全站仪的基本操作与使用方法全站仪是一种用于测量地面上的点的仪器，主要用于建筑、土木工程、测量、道路建设等领域。

下面是全站仪的基本操作和使用方法的详细介绍。

1.准备工作在开始使用全站仪之前，需要进行一些准备工作。

首先，确保全站仪的电池已经充满电，并将其安装在仪器中。

然后，打开仪器的电源开关，并等待仪器启动完成。

最后，将三脚架安装在地面上，并通过调整螺丝将其固定。

2.连接和校准附属设备全站仪通常需要与其它设备一起使用，例如激光测距仪或GPS接收器。

在使用它们之前，需要确保这些设备已经正确连接，并进行校准。

3.设定坐标参数在进行测量之前，需要设定全站仪的坐标参数。

可以根据实际情况选择使用直角坐标或者极坐标系。

通过调整仪器的设置菜单来设定这些参数。

4.设置基准点在进行测量之前，需要确定一个基准点作为参考。

可以使用全站仪的自动测定功能来测量出一个具有较高精度的基准点，并进行记录。

5.测量在进行测量之前，需要通过改变全站仪的位置和朝向来对准需要测量的目标点。

全站仪通常具有磁罗盘和倾斜传感器，可以帮助测量员准确地定位仪器。

当全站仪对准目标点时，通过查看仪器显示屏上的信息，确认仪器的朝向和位置是否准确。

6.读取数据当全站仪准确对准目标点后，可以开始读取数据。

根据需要，可以测量水平角度、垂直角度、水平距离、垂直高度等。

在读取数据之前，需要确保仪器与目标点之间没有遮挡物，并合理调整仪器的焦距。

7.数据处理和导出测量完成后，可以将数据导出到电脑或相关软件中进行进一步处理和分析。

在导出数据之前，最好做一下数据的备份，以防数据丢失。

8.仪器维护在使用全站仪之后，需要对仪器进行适当的维护，以保持其正常工作。

这包括清洁仪器的镜头、传感器和显示屏，并检查仪器的电池和存储器是否正常。

总之，全站仪的基本操作和使用方法包括准备工作、连接和校准附属设备、设定坐标参数、设置基准点、测量、读取数据、数据处理和导出以及仪器维护。

通过熟练掌握这些操作和方法，可以精确、高效地进行测量工作。

全站仪使用方法及使用步骤详细全站仪是一种高精度的测量仪器，广泛应用于工程测量、地形测绘、建筑施工等领域。

它能够同时测量角度、距离和高差，并通过内置的计算程序快速得出测点的坐标和高程。

下面将为您详细介绍全站仪的使用方法及使用步骤。

一、全站仪的组成全站仪主要由以下几个部分组成：1、望远镜：用于瞄准目标。

2、操作键盘：用于输入指令和数据。

3、显示屏：显示测量结果和相关信息。

4、电池：为仪器提供电源。

5、基座：用于支撑和稳定仪器。

6、水准器：用于整平仪器。

二、全站仪的使用准备1、仪器检查在使用全站仪之前，首先要对仪器进行检查，确保仪器外观无损坏，各部件连接牢固，电池电量充足，显示屏清晰可读。

2、安置仪器选择一个平坦、开阔、通视良好的测量地点。

将全站仪的三脚架打开，调整三脚架的高度和角度，使三脚架大致水平，并确保其牢固地支撑在地面上。

将全站仪安装在三脚架上，通过调整脚螺旋使仪器的圆水准器气泡居中，然后再调整管水准器，使仪器精确整平。

3、对中对中就是使仪器的中心与测站点的标志中心位于同一铅垂线上。

可以使用光学对中器或激光对中器进行对中。

如果使用光学对中器，先将仪器大致对中，然后通过调整三脚架的腿长，使对中器的十字丝精确对准测站点的标志中心。

如果使用激光对中器，打开激光对中器，使激光点对准测站点的标志中心即可。

4、瞄准目标松开望远镜制动螺旋，转动望远镜，通过目镜瞄准目标。

然后拧紧制动螺旋，转动微动螺旋，使十字丝精确对准目标。

三、全站仪的测量模式全站仪通常具有多种测量模式，如角度测量、距离测量、坐标测量等。

在进行测量之前，需要根据测量任务选择合适的测量模式。

1、角度测量角度测量是全站仪的基本功能之一。

在角度测量模式下，可以测量水平角和竖直角。

测量水平角时，先瞄准一个目标作为起始方向，然后顺时针或逆时针转动望远镜，瞄准另一个目标，仪器会自动显示所测量的水平角度值。

测量竖直角时，将望远镜瞄准目标，仪器会自动显示所测量的竖直角值。

全站仪使用方法及使用步骤详细全站仪是一种高精度的测量仪器，广泛应用于工程测量、地形测绘、建筑施工等领域。

下面为您详细介绍全站仪的使用方法及使用步骤。

一、全站仪的组成和功能全站仪主要由电子测角系统、电子测距系统、数据处理系统和电源等部分组成。

1、电子测角系统用于测量水平角和垂直角，精度高、速度快。

2、电子测距系统能够精确测量仪器到目标点的距离。

3、数据处理系统对测量数据进行存储、计算和处理，可实现多种测量功能。

4、电源为全站仪提供工作所需的电力。

二、使用前的准备工作1、检查仪器查看全站仪外观是否有损坏，各部件是否连接牢固，镜头是否清洁。

2、电池充电确保电池电量充足，以满足测量工作的需要。

3、仪器安置将全站仪安置在测量点上，使用三脚架调整仪器高度和水平度。

通过对中器使仪器中心与测量点准确对齐。

4、设置参数根据测量任务的要求，设置测量单位、精度、温度、气压等参数。

三、测量操作步骤1、角度测量（1）按下“角度测量”按钮，进入角度测量模式。

（2）瞄准第一个目标点，按下“置零”按钮，将水平角置为0°00′00″。

（3）转动仪器，瞄准第二个目标点，仪器会自动显示水平角和垂直角的读数。

2、距离测量（1）按下“距离测量”按钮，进入距离测量模式。

（2）瞄准目标点，按下“测量”按钮，仪器会自动测量并显示距离。

3、坐标测量（1）在已知控制点上设置全站仪，测量控制点的坐标。

（2）进入坐标测量模式，瞄准待测点，仪器会自动计算出待测点的坐标。

4、放样测量（1）将设计好的坐标数据输入到全站仪中。

（2）进入放样测量模式，根据仪器的提示，移动棱镜，直到达到设计的位置。

四、数据记录和处理1、数据记录在测量过程中，及时将测量数据记录在测量手簿或电子存储设备中。

记录内容包括测点编号、角度、距离、坐标等。

2、数据处理将测量数据传输到计算机中，使用专业的测量软件进行处理和分析。

可以生成测量报告、绘制图表等。

五、注意事项1、避免在高温、严寒、潮湿等恶劣环境下使用全站仪，以免影响仪器的精度和寿命。

宾得R-422N全站仪使用说明免棱镜达550米，棱镜测距最远达10公里海量内存，并增加SD卡、USB多种存储传输模式宾得独有的三重调焦系统，自动对焦让测量工作更轻松简便新增道路软件模块，使道路测量、设计、施工更专业更有效率性能特点l PENTAX光学系统：超级多层镀膜镜头，保证了清晰和精确的照准l 操作简单、强大的免棱镜测量功能：除具有棱镜、反射片测量模式外，还具有免棱镜测距550米（POWER机型）l 设SD卡插槽：真正海量存储。

可方便快速将数据备份至SD卡，进一步保证数据存储安全l 数字输入键盘：快速输入数字、字母及其它特殊字符l 温度气压自动感应：自动感应外界温度和气压，并进行自动修正，提高测量精度l 可视激光指示：使照准目标更快、更容易，也方便在隧道、夜晚等光线微弱环境中工作l 激光对中：可调节激光强度，使仪器架设对中更加方便l 三重调焦系统：可根据要求，在自动调焦、电动调焦、手动调焦三种模式中自由选择l 绝对编码度盘：开机角度无需初始化，重新开机角度保持不变l 标准化电池：采用性价比高的标准化电池设计，增配方便l 海量存储器：内存能存储60,000个测量点(XYZ），使用户可以有效地完成任何测量和检测作业内置功能强大的PowerTopolite软件，并加载道路软件模块在秉承宾得全站仪功能强大、性能稳定诸多优点的基础上，考虑到用户使用的方便性、实用性，R-400更加丰富了软件功能：1、增加道路软件根据编辑的道路参数、生成中边桩坐标，方便线路施工放样。

2、后视点偏差显示增加测距功能，并与设计值进行比较时时可以检查建站精度、方便野外作业。

3、VPM显示水平距离虚面测量显示角度距离、方便特殊用户要求4、点到线放样高度偏差显示在点到线放样引入高程控制，功能更丰富。

5、放样点移动方向和距离显示点放样在图形界面增加数值显示，直观且有度量可循。

放样完毕生成放样报告，放样偏差一目了然。

6、导线报告机能生成导线文件7、点名模糊查询方便用户快速搜索，例如A*，即可搜出A1/A2/...AB..等8、从其他文件选点提供不同文件之间点的相互调用，很实用。
