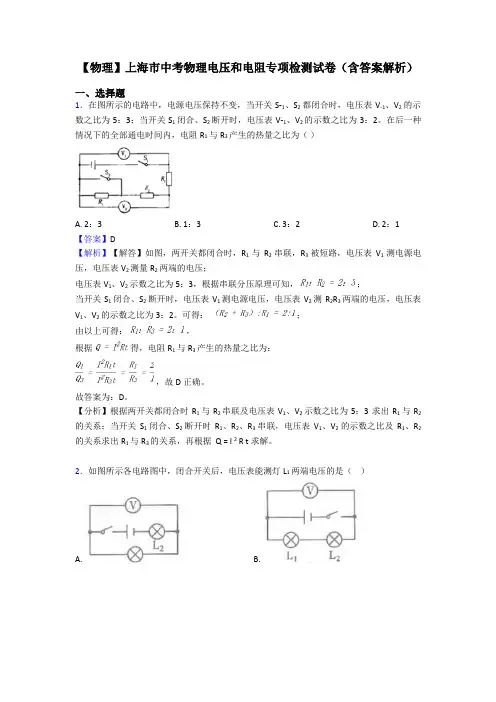

【物理】上海市中考物理电压和电阻专项检测试卷（含答案解析）一、选择题1．在图所示的电路中，电源电压保持不变，当开关S-1、S2都闭合时，电压表V-1、V2的示数之比为5：3；当开关S1闭合、S2断开时，电压表V-1、V2的示数之比为3：2。

在后一种情况下的全部通电时间内，电阻R1与R3产生的热量之比为（）A. 2：3B. 1：3C. 3：2D. 2：1【答案】D【解析】【解答】如图，两开关都闭合时，R1与R2串联，R3被短路，电压表V1测电源电压，电压表V2测量R2两端的电压；电压表V1、V2示数之比为5：3，根据串联分压原理可知，；当开关S1闭合、S2断开时，电压表V1测电源电压，电压表V2测R2R3两端的电压，电压表V1、V2的示数之比为3：2。

可得：；由以上可得：，根据得，电阻R1与R3产生的热量之比为：，故D正确。

故答案为：D。

【分析】根据两开关都闭合时R1与R2串联及电压表V1、V2示数之比为5：3求出R1与R2的关系；当开关S1闭合、S2断开时R1、R2、R3串联，电压表V1、V2的示数之比及R1、R2的关系求出R1与R3的关系，再根据 Q = I 2 R t求解。

2．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A. B.C. D.【答案】 A【解析】【解答】A.电压表和灯泡L1并联，测量L1的电压，A符合题意；B.电压表和电源并联，测量电源电压，B不符合题意；C.当开关断开时，电压表串联，能测量电源电压，开关闭合测量开关处的电压，C不符合题意；D.电压表和灯泡L2并联，测量L2的电压，D不符合题意。

故答案为：A.【分析】电压表要和被测量的位置并联使用。

3．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

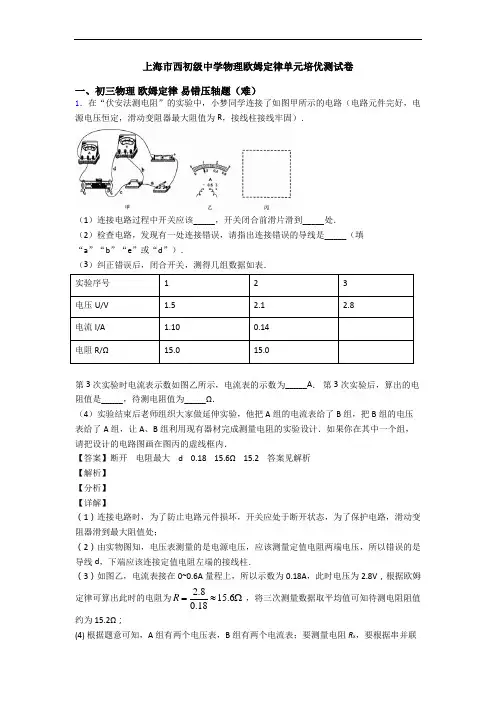

上海市西初级中学物理欧姆定律单元培优测试卷一、初三物理欧姆定律易错压轴题（难）1．在“伏安法测电阻”的实验中，小梦同学连接了如图甲所示的电路（电路元件完好，电源电压恒定，滑动变阻器最大阻值为R，接线柱接线牢固）．（1）连接电路过程中开关应该_____，开关闭合前滑片滑到_____处．（2）检查电路，发现有一处连接错误，请指出连接错误的导线是_____（填“a”“b”“e”或“d”）．（3）纠正错误后，闭合开关，测得几组数据如表．实验序号123电压U/V 1.5 2.1 2.8电流I/A 1.100.14电阻R/Ω15.015.0第3次实验时电流表示数如图乙所示，电流表的示数为_____A．第3次实验后，算出的电阻值是_____，待测电阻值为_____Ω．（4）实验结束后老师组织大家做延伸实验，他把A组的电流表给了B组，把B组的电压表给了A组，让A、B组利用现有器材完成测量电阻的实验设计．如果你在其中一个组，请把设计的电路图画在图丙的虚线框内．【答案】断开电阻最大 d 0.18 15.6Ω 15.2 答案见解析【解析】【分析】【详解】（1）连接电路时，为了防止电路元件损坏，开关应处于断开状态，为了保护电路，滑动变阻器滑到最大阻值处；（2）由实物图知，电压表测量的是电源电压，应该测量定值电阻两端电压，所以错误的是导线d，下端应该连接定值电阻左端的接线柱．（3）如图乙，电流表接在0~0.6A量程上，所以示数为0.18A，此时电压为2.8V，根据欧姆定律可算出此时的电阻为2.815.60.18R=≈Ω，将三次测量数据取平均值可知待测电阻阻值约为15.2Ω；(4) 根据题意可知，A组有两个电压表，B组有两个电流表；要测量电阻R x，要根据串并联电路特点设计电路A组上图B组下图，则其设计如图：【点睛】伏安法测电阻中，多次测量的目的是为了取平均值；探究电流与电压关系的实验中，多次测量的目的是为了实验更具普遍性．已知滑动变阻器最大阻值为R，在最后一问的设计中，可以以R为纽带，找到电源电压的表达式．2．电源电压为6伏、待测电阻R x、标有“20欧1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图所示），电键及导线若干，所有器材均完好．他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中．他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为0.14安～0.26安．当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍．（1）请画出小闵连接的电路图；（____）（2）请完成将表格填空．物理量实验序号U x（伏）I x（安）电阻R x（欧）1____0.14 2________ 3____0.26【答案】【解析】据题意，当电流表示数为0.14A时，滑动变阻器连入电路中的电阻最大，最大值为20欧，==⨯=,当他移动滑片至电流表指此时滑动变阻器两端的电压为：U IR0.14A20Ω 2.8V针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍，此时电压表的示数为1.8V,因此电压表和滑动变阻器并联，故电路图如下：②当电流表的示数最小为时，此时滑动变阻器的阻值最大时，电压表的示数最大为2.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U1=U−U滑1=6V−2.8V=3.2V；由欧姆定律得：当移动变阻器滑片到某个位置时，由图甲知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.18A；电压表的量程为0∼3V，分度值为0.1V，示数为1.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U2=U−U滑2=6V−1.8V=4.2V；当电流表的示数最大为0.26A时，此时滑动变阻器连入电路的阻值为零时，电压表的示数最小为0V，则U3=U=6V；故答案为如下图：3．小华为了探究“电流与电阻的关系”设计了如图甲所示的电路，其中电源电压恒为3V，R x的备选电阻有5Ω、10Ω、15Ω和20Ω各一个。

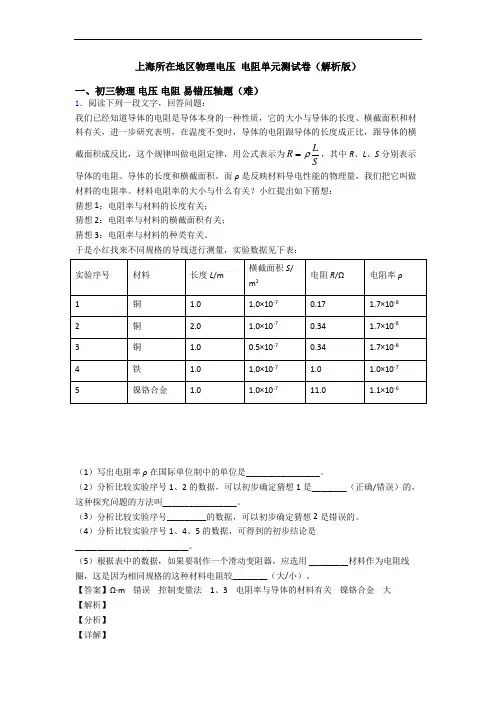

上海所在地区物理电压电阻单元测试卷（解析版）一、初三物理电压电阻易错压轴题（难）1．阅读下列一段文字，回答问题：我们已经知道导体的电阻是导体本身的一种性质，它的大小与导体的长度、横截面积和材料有关，进一步研究表明，在温度不变时，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，这个规律叫做电阻定律，用公式表示为LRSρ=，其中R、L、S分别表示导体的电阻、导体的长度和横截面积。

而ρ是反映材料导电性能的物理量，我们把它叫做材料的电阻率。

材料电阻率的大小与什么有关？小红提出如下猜想：猜想1：电阻率与材料的长度有关；猜想2：电阻率与材料的横截面积有关；猜想3：电阻率与材料的种类有关。

于是小红找来不同规格的导线进行测量，实验数据见下表：（1）写出电阻率ρ在国际单位制中的单位是_________________。

（2）分析比较实验序号1、2的数据，可以初步确定猜想1是________（正确/错误）的，这种探究问题的方法叫_________________。

（3）分析比较实验序号_________的数据，可以初步确定猜想2是错误的。

（4）分析比较实验序号1、4、5的数据，可得到的初步结论是__________________________。

（5）根据表中的数据，如果要制作一个滑动变阻器，应选用 _________材料作为电阻线圈，这是因为相同规格的这种材料电阻较________（大/小）。

【答案】Ω·m错误控制变量法 1、3 电阻率与导体的材料有关镍铬合金大【解析】【分析】【详解】(1)[1]已知R的单位是Ω、L的单位是m、S的单位是2m，由电阻定律公式LRSρ=。

根据等式两边的单位相等可以知道电阻率ρ在国际单位制中的单位是Ω·m ；(2)[2][3]分析比较实验序号1、2的数据长度不同时电阻率相同，故猜想1是错误的；只允许一个量发生改变，控制其他量不变的实验方法叫控制变量法；(3)[4]分析比较实验序号1、3的数据横截面积不同时，电阻率相同可以确定猜想2是错误的；(4)[5]分析比较实验序号1、4、5的数据，它们的长度、横截面积相同，而材料不同时电阻率不同，可得到的初步结论是电阻率大小与材料的种类有关；(5)[6][7]根据表格可知镍铬合金的电阻率比较大，所以如果要制作一个滑动变阻器，应选用镍铬合金材料作为电阻线圈，这是因为相同规格的这种材料电阻较大。

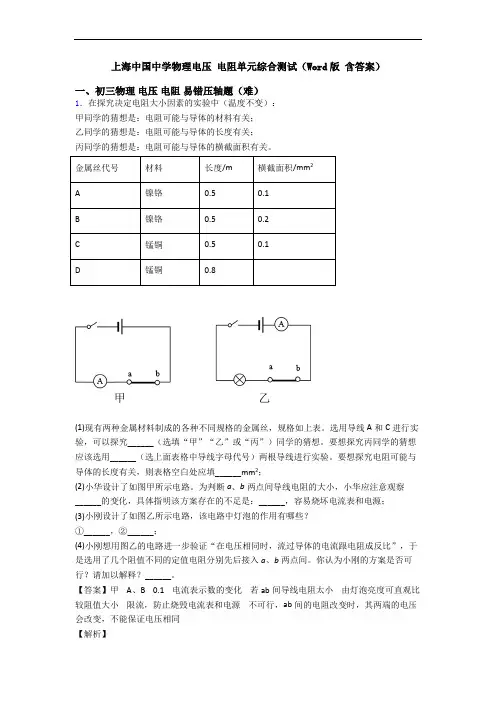

上海中国中学物理电压电阻单元综合测试（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．在探究决定电阻大小因素的实验中（温度不变）：甲同学的猜想是：电阻可能与导体的材料有关；乙同学的猜想是：电阻可能与导体的长度有关；丙同学的猜想是：电阻可能与导体的横截面积有关。

金属丝代号材料长度/m横截面积/mm2A镍铬0.50.1B镍铬0.50.2C锰铜0.50.1D锰铜0.8(1)现有两种金属材料制成的各种不同规格的金属丝，规格如上表。

选用导线A和C进行实验，可以探究______（选填“甲”“乙”或“丙”）同学的猜想。

要想探究丙同学的猜想应该选用______（选上面表格中导线字母代号）两根导线进行实验。

要想探究电阻可能与导体的长度有关，则表格空白处应填______mm2；(2)小华设计了如图甲所示电路。

为判断a、b两点间导线电阻的大小，小华应注意观察______的变化，具体指明该方案存在的不足是：______，容易烧坏电流表和电源；(3)小刚设计了如图乙所示电路，该电路中灯泡的作用有哪些？①______，②______；(4)小刚想用图乙的电路进一步验证“在电压相同时，流过导体的电流跟电阻成反比”，于是选用了几个阻值不同的定值电阻分别先后接入a、b两点间。

你认为小刚的方案是否可行？请加以解释？______。

【答案】甲 A、B 0.1 电流表示数的变化若ab间导线电阻太小由灯泡亮度可直观比较阻值大小限流，防止烧毁电流表和电源不可行，ab间的电阻改变时，其两端的电压会改变，不能保证电压相同【解析】【分析】【详解】(1)[1]由表中所给条件知，导线A和C的长度、横截面积相同，导体的材料不同，故可以探究甲同学的猜想。

[2]要探究横截面积与导体电阻大小的关系，就要控制导体的材料、长度相同，横截面积不同，在表格中给的导线中，只有A、B符合条件。

[3]要探究长度与导体电阻大小的关系，就要控制导体的材料、横截面积相同，导体的长度不同，在表格中给的导线中，只有C、D符合条件，故表格空白处应填0.1mm2。

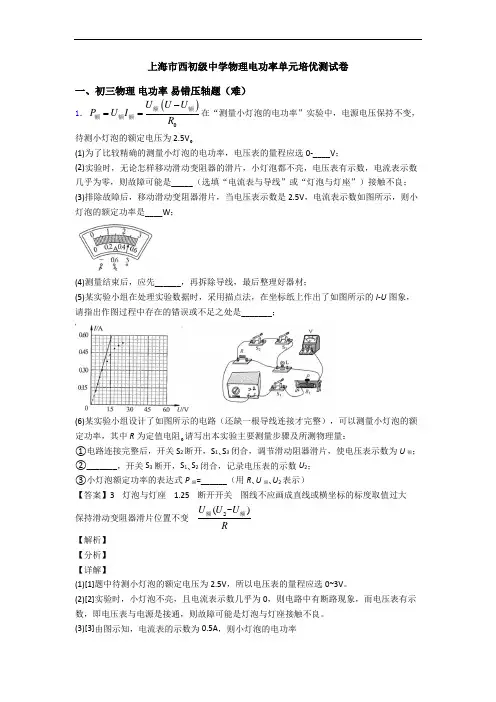

上海市西初级中学物理电功率单元培优测试卷一、初三物理电功率易错压轴题（难）1．()UU UP U IR-==额额额额额在“测量小灯泡的电功率”实验中，电源电压保持不变，待测小灯泡的额定电压为2.5V｡(1)为了比较精确的测量小灯泡的电功率，电压表的量程应选0-____V；(2)实验时，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电压表有示数，电流表示数几乎为零，则故障可能是_____（选填“电流表与导线”或“灯泡与灯座”）接触不良；(3)排除故障后，移动滑动变阻器滑片，当电压表示数是2.5V，电流表示数如图所示，则小灯泡的额定功率是____W；(4)测量结束后，应先______，再拆除导线，最后整理好器材；(5)某实验小组在处理实验数据时，采用描点法，在坐标纸上作出了如图所示的I-U图象，请指出作图过程中存在的错误或不足之处是_______；(6)某实验小组设计了如图所示的电路（还缺一根导线连接才完整），可以测量小灯泡的额定功率，其中R为定值电阻｡请写出本实验主要测量步骤及所测物理量：①电路连接完整后，开关S2断开，S1､S3闭合，调节滑动阻器滑片，使电压表示数为U额；②_______，开关S3断开，S1､S2闭合，记录电压表的示数U2；③小灯泡额定功率的表达式P额=______（用R､U额､U2表示）【答案】3 灯泡与灯座 1.25 断开开关图线不应画成直线或横坐标的标度取值过大保持滑动变阻器滑片位置不变()U U UR2额额-【解析】【分析】【详解】(1)[1]题中待测小灯泡的额定电压为2.5V，所以电压表的量程应选0~3V。

(2)[2]实验时，小灯泡不亮，且电流表示数几乎为0，则电路中有断路现象，而电压表有示数，即电压表与电源是接通，则故障可能是灯泡与灯座接触不良。

(3)[3]由图示知，电流表的示数为0.5A，则小灯泡的电功率P =UI =2.5V×0.5A=1.25W(4)[4]测量结束后，应先断开开关，再拆除导线，最后整理好器材。

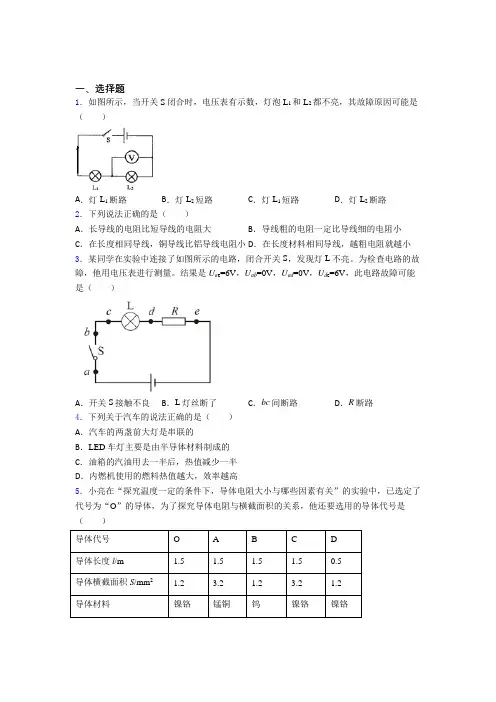

一、选择题1．如图所示，当开关S闭合时，电压表有示数，灯泡L1和 L2都不亮，其故障原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L2断路2．下列说法正确的是（）A．长导线的电阻比短导线的电阻大B．导线粗的电阻一定比导线细的电阻小C．在长度相同导线，铜导线比铝导线电阻小 D．在长度材料相同导线，越粗电阻就越小3．某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。

为检查电路的故障，他用电压表进行测量。

结果是U a e=6V，U ab=0V，U ad=0V，U d e=6V，此电路故障可能是（）A．开关S接触不良B．L灯丝断了C．bc间断路D．R断路4．下列关于汽车的说法正确的是（）A．汽车的两盏前大灯是串联的B．LED车灯主要是由半导体材料制成的C．油箱的汽油用去一半后，热值减少一半D．内燃机使用的燃料热值越大，效率越高5．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（）导体代号O A B C D导体长度l/m 1.5 1.5 1.5 1.50.5导体横截面积S/mm2 1.2 3.2 1.2 3.2 1.2导体材料镍铬锰铜钨镍铬镍铬A．A B．B C．C D．D6．欧姆不仅发现了欧姆定律，还研究了决定电阻大小的因素。

如图有一个长方体的金属电阻，材料分布均匀，边长分别为a、b、c，且a＞b＞c电流沿箭头所指方向流过该金属时，其中电阻值最小的是（）A．B．C．D．7．如图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的数是5V，当开关S1断开，S2闭合时，电压表的示数是3V，则S1，S2都断开时，灯L1和L2两端的电压分别为（）A．2V和3V B．3V和2V C．2V和8V D．2V和5V8．如图所示，闭合开关S、S1，电路正常工作，再断开S1（）A．R2两端电压变大B．R2两端电压变小C．电流表的示数变大D．电流表的示数变小9．为了研究电阻与长度的关系，采用了如图所示的电路装置，其中两根电阻丝的材料和横截面积应该（）A．材料相同、横截面积相同B．材料不同、横截面积不同C．材料不同、横截面积相同D．材料相同、横截面积不同10．如图所示，电源电压始终保持不变，闭合开关S两灯均正常发光，电流表和电压表均有示数。

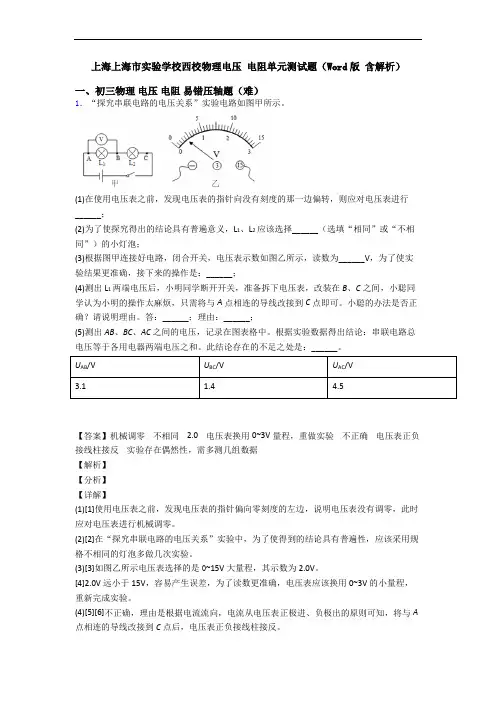

上海上海市实验学校西校物理电压电阻单元测试题（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

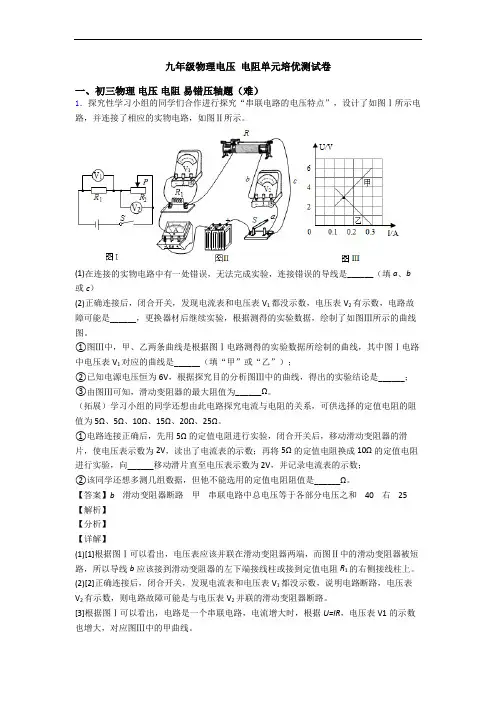

九年级物理电压电阻单元培优测试卷一、初三物理电压电阻易错压轴题（难）1．探究性学习小组的同学们合作进行探究“串联电路的电压特点”，设计了如图Ⅰ所示电路，并连接了相应的实物电路，如图Ⅱ所示。

(1)在连接的实物电路中有一处错误，无法完成实验，连接错误的导线是______（填a、b 或c）(2)正确连接后，闭合开关，发现电流表和电压表V1都没示数，电压表V2有示数，电路故障可能是______，更换器材后继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图。

①图Ⅲ中，甲、乙两条曲线是根据图Ⅰ电路测得的实验数据所绘制的曲线，其中图Ⅰ电路中电压表V1对应的曲线是______（填“甲”或“乙”）；②已知电源电压恒为6V，根据探究目的分析图Ⅲ中的曲线，得出的实验结论是______；③由图Ⅲ可知，滑动变阻器的最大阻值为______Ω。

（拓展）学习小组的同学还想由此电路探究电流与电阻的关系，可供选择的定值电阻的阻值为5Ω、5Ω、10Ω、15Ω、20Ω、25Ω。

①电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，使电压表示数为2V，读出了电流表的示数；再将5Ω的定值电阻换成10Ω的定值电阻进行实验，向______移动滑片直至电压表示数为2V，并记录电流表的示数；②该同学还想多测几组数据，但他不能选用的定值电阻阻值是______Ω。

【答案】b滑动变阻器断路甲串联电路中总电压等于各部分电压之和 40 右 25 【解析】【分析】【详解】(1)[1]根据图Ⅰ可以看出，电压表应该并联在滑动变阻器两端，而图Ⅱ中的滑动变阻器被短路，所以导线b应该接到滑动变阻器的左下端接线柱或接到定值电阻R1的右侧接线柱上。

(2)[2]正确连接后，闭合开关，发现电流表和电压表V1都没示数，说明电路断路，电压表V2有示数，则电路故障可能是与电压表V2并联的滑动变阻器断路。

[3]根据图Ⅰ可以看出，电路是一个串联电路，电流增大时，根据U=IR，电压表V1的示数也增大，对应图Ⅲ中的甲曲线。

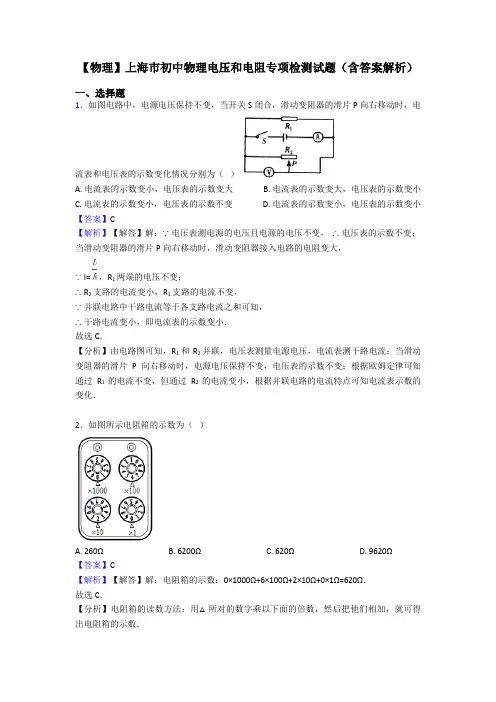

【物理】上海市初中物理电压和电阻专项检测试题（含答案解析）一、选择题1．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数不变D. 电流表的示数变小，电压表的示数变小【答案】C【解析】【解答】解：∵电压表测电源的电压且电源的电压不变，∴电压表的示数不变；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，∵I= ，R1两端的电压不变；∴R2支路的电流变小，R1支路的电流不变，∵并联电路中干路电流等于各支路电流之和可知，∴干路电流变小，即电流表的示数变小．故选C．【分析】由电路图可知，R1和R2并联，电压表测量电源电压，电流表测干路电流；当滑动变阻器的滑片P向右移动时，电源电压保持不变，电压表的示数不变；根据欧姆定律可知通过R1的电流不变，但通过R2的电流变小，根据并联电路的电流特点可知电流表示数的变化．2．如图所示电阻箱的示数为（）A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C【解析】【解答】解：电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω．故选C．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．3．关于电流、电压和电阻，下列说法正确的是（）A. 金属导体中的电流方向与自由电子的定向移动方向相同B. 导体中通过的电流越大，它的电阻越小C. 两灯泡比较，亮度大的灯泡通过的电流大D. 导体两端电压越大，通过该导体的电流就越大【答案】 D【解析】【分析】A、正电荷的定向移动方向是电流的方向，电子带负电，电流方向与电子的定向移动方向相反；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关；C、灯泡的亮度由灯泡的实际功率决定，亮度大的灯泡流过的电流不一定大；D、根据公式I=分析答题．【解答】A、电流的方向与正电荷的定向移动方向相同，电子带负电，金属导体中的电流方向与自由电子的定向移动方向相反，故A错误；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关，故B错误；C、两灯比较，实际功率大的灯泡亮度大，由P=UI知，功率大，可能是电流较大，也可能是电压较大，故C错误；D、导体电阻由导体材料、长度、横截面积决定，当导体电阻一定时，由I=知，导体两端的电压越大，通过该导体的电流越大，故D正确；故选D．【点评】本题考查了电流的方向、影响导体电阻大小的因素、影响灯泡亮度的因素、对欧姆定律的理解等问题，是一道基础题．4．电压表只用来测量灯泡L2的电压，下列正确的是（）A. B. C. D.【答案】 C【解析】【解答】A、由图知，电压表与灯L1串联后再与灯L2并联，A不符合题意；B、两灯泡串联，电压表测灯L1的电压；B不符合题意；C、两灯泡串联，电压表只与L2并联，且电压表的正负接线柱连接正确，则电压表只测量灯泡L2的电压，C符合题意；D、两灯泡并联，因并联电路中各支路两端的电压相等，所以电压表也测量L1的电压，D 不符合题意；故答案为：C【分析】电压表只用来测量灯泡L2的电压，电压表应只与L2并联，且电流从电压表的正接线柱流入，从负接线柱流出，据此分析解答.5．如所示，闭合开关S，两灯均不亮，电流表和电压表都没有示数，则故障是（）A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路【答案】A【解析】【解答】由题图知，灯L1、L2串联，闭合开关S，两灯均不亮，电流表和电压表都没有示数，说明电路存在断路，电压表无示数则灯L1断路，电压表有示数且较大，则灯L2断路 . A符合题意，选项B、C、D不符合题意 .故答案为：A .【分析】只有断路时，串联的灯泡才都不发光，两电表都无示数；如果灯L2断路，则电压表被串联到电路中，示数接近电源电压，电流表无示数 .6．在国际单位制中，电阻的单位是（）A. 安培B. 伏特C. 焦耳D. 欧姆【答案】D【解析】【解答】解：A．安培是电流的单位，不符合题意；B．伏特是电压的单位，不符合题意；C．焦耳是功和能的单位，不符合题意；D．欧姆是电阻的单位，符合题意．故选D．【分析】分别明确每个选项中的单位所对应的物理量，就能确定符合题意的选项．7．甲、乙是由同种材料制成且电阻相等的两导体，关于甲、乙的横截面积S及长度L的判断，可能成立的是（）A. S甲>S乙， L甲<L乙B. S甲<S乙， L甲>L乙C. S甲>S乙， L甲=L乙D. S甲>S乙， L甲>L乙【答案】D【解析】【解答】同种材料的两根导体，相同横截面积、长度越长，电阻越大；相同长度，横截面积越小，电阻越大。

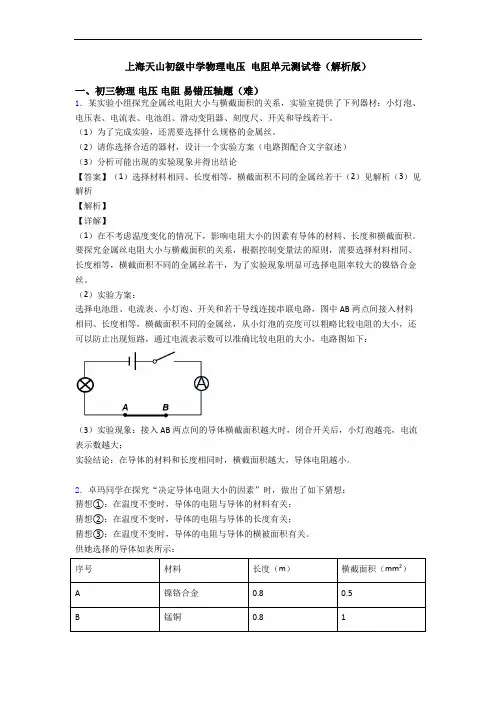

上海天山初级中学物理电压电阻单元测试卷（解析版）一、初三物理电压电阻易错压轴题（难）1．某实验小组探究金属丝电阻大小与横截面积的关系，实验室提供了下列器材：小灯泡、电压表、电流表、电池组、滑动变阻器、刻度尺、开关和导线若干。

（1）为了完成实验，还需要选择什么规格的金属丝。

（2）请你选择合适的器材，设计一个实验方案（电路图配合文字叙述）（3）分析可能出现的实验现象并得出结论【答案】（1）选择材料相同、长度相等，横截面积不同的金属丝若干（2）见解析（3）见解析【解析】【详解】（1）在不考虑温度变化的情况下，影响电阻大小的因素有导体的材料、长度和横截面积。

要探究金属丝电阻大小与横截面积的关系，根据控制变量法的原则，需要选择材料相同、长度相等，横截面积不同的金属丝若干，为了实验现象明显可选择电阻率较大的镍铬合金丝。

（2）实验方案：选择电池组、电流表、小灯泡、开关和若干导线连接串联电路，图中AB两点间接入材料相同、长度相等，横截面积不同的金属丝，从小灯泡的亮度可以粗略比较电阻的大小，还可以防止出现短路，通过电流表示数可以准确比较电阻的大小，电路图如下：（3）实验现象：接入AB两点间的导体横截面积越大时，闭合开关后，小灯泡越亮，电流表示数越大；实验结论：在导体的材料和长度相同时，横截面积越大，导体电阻越小。

2．卓玛同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：猜想①：在温度不变时，导体的电阻与导体的材料有关；猜想②：在温度不变时，导体的电阻与导体的长度有关；猜想③：在温度不变时，导体的电阻与导体的横被面积有关。

供她选择的导体如表所示：序号材料长度（m）横截面积（mm2）A镍铬合金0.80.5B锰铜0.81C锰铜0.80.5D锰铜 1.20.5如图是卓玛连接好的实验装置，请完成下列填空：（1）电流表的示数越大，说明接入电路中的导体的电阻越________；（2）要验证猜想②，小芳同学应选择的两段导体是________；（3）选择A和C两段导体可以验证猜想________；（4）这种物理研究方法，通常叫做________。

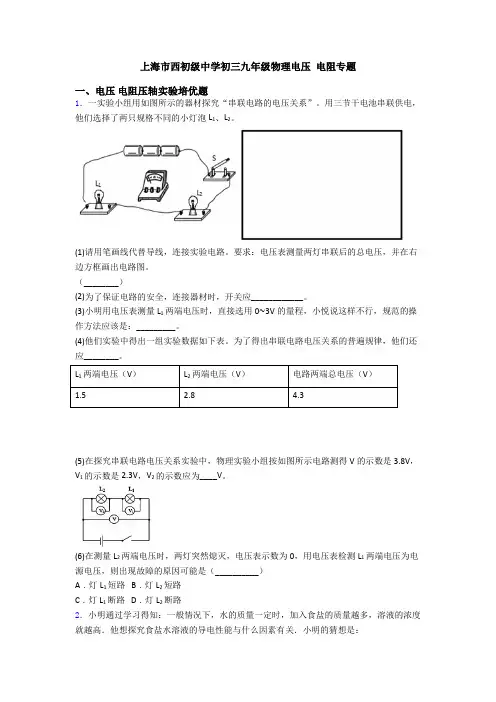

上海市西初级中学初三九年级物理电压电阻专题一、电压电阻压轴实验培优题1．一实验小组用如图所示的器材探究“串联电路的电压关系”。

用三节干电池串联供电，他们选择了两只规格不同的小灯泡L1、L2。

(1)请用笔画线代替导线，连接实验电路。

要求：电压表测量两灯串联后的总电压，并在右边方框画出电路图。

（________）(2)为了保证电路的安全，连接器材时，开关应____________。

(3)小明用电压表测量L1两端电压时，直接选用0∼3V的量程，小悦说这样不行，规范的操作方法应该是：_________。

(4)他们实验中得出一组实验数据如下表。

为了得出串联电路电压关系的普遍规律，他们还应________。

L1两端电压（V）L2两端电压（V）电路两端总电压（V）1.52.8 4.3(5)在探究串联电路电压关系实验中，物理实验小组按如图所示电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为____V。

(6)在测量L2两端电压时，两灯突然熄灭，电压表示数为0，用电压表检测L1两端电压为电源电压，则出现故障的原因可能是（__________）A．灯L1短路 B．灯L2短路C．灯L1断路 D．灯L2断路2．小明通过学习得知：一般情况下，水的质量一定时，加入食盐的质量越多，溶液的浓度就越高．他想探究食盐水溶液的导电性能与什么因素有关．小明的猜想是：a．食盐水溶液的导电性能与溶液的浓度有关．b．食盐水溶液的导电性能与金属片之间的距离有关．c．食盐水溶液的导电性能与溶液的温度有关．小明利用水、食盐、烧杯、小勺子、电源、刻度尺、小灯泡、金属片、酒精灯等器材，设计了如图的装置，进行了探究实验．他记录的实验表格如下：(1)比较实验次数1和2可验证猜想___________(选填“a”、 “b”或“c”) ．(2)这个实验用到了控制变量法，我们所学的实验中，很多也用到了控制变量法，请举一例：____________．(3)在实验过程中，小明认为用电流表代替小灯泡也能进行实验，你认为________(选填“可行”或“不可行”)，理由是_____________________________．(4)利用现有的装置和器材，小明一边用酒精灯加热食盐水溶液，一边观察小灯泡的亮度变化情况，该操作可验证猜想___________(选填“a”、 “b”或“c”) ．(5)请你提出一个新的猜想：溶液的导电性能可能还与__________有关．3．光敏电阻对光照强度十分敏感，它在强光照射下的电阻称为亮电阻，在黑暗环境下的电阻称为暗电阻，两种阻值差异可达1000倍以上，某兴趣小组为了研究光照强度对光敏电阻阻值的影响，他们把一光敏电阻R1与定值电阻R2（R2=1千欧）串联后接在6伏的电源上，电路如图（a）所示，闭合电键，当该光敏电阻处于不同环境下，电压表指针分别位于如图（b）、（c）所示的位置．请根据上述内容，回答下列问题．（1）根据图（a）、（b）、（c）所示信息及相关条件，可得出初步结论：光照强度越强，光敏电阻的阻值越________（选填“大”或“小”），依据是________．（2）关于对光敏电阻的讨论，下列说法中正确的是_____．A．亮电阻与暗电阻的差异越大，光敏电阻的性能越好B．如果暗电阻接近于零，说明该光敏电阻已损坏C．将光敏电阻与灯串联后接入照明电路可实现白天熄灭、夜间发光D．将光敏电阻与灯并联后接入照明电路可实现白天熄灭、夜间发光．4．小王做探究导体电阻大小与那些因素有关的实验，下表是某实验小组在实验中所用导体的相关物理量的记录：（1）要探究导体电阻大小与材料是否有关，应选用________、________两根导体. （2）要探究导体电阻大小与横截面积是否有关，应选用________、________两根导体. （3）如选用了A、D两根导线进行实验,则要探究导体电阻大小与________是否有关，（4）通过表格中数据的分析,可以得出的结论是导体的电阻与导体的________、________、________有关.（5）这个实验中涉及到的主要研究方法，和下列哪个实验的研究方法是一样的（_______）A．用水流的形成来类比电流的形成B．用一条带箭头的直线表示光的传播路线和方向C．研究压力作用效果与压力、受力面积的关系D．用刻度尺直接测量一张纸的厚度测不出来，可以测出100张纸的厚度，然后除以100求出.5．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（选填“相同”或“不相同”）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？_____．为什么？_____．（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为这些数据是否合理？_____．理由是_____．6．光敏电阻的阻值随着入射光的强弱而改变。

上海西延安中学物理电压电阻单元培优测试卷一、初三物理电压电阻易错压轴题（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

上海市西初级中学初三九年级物理电压电阻汇编一、电压电阻压轴实验培优题1．小刚同学在探究串联电路电压规律的实验中，提出了猜想：串联电路中各用电器两端的电压相等，总电压等于各部分电压之和。

他准备了两只相同的灯泡L1、L2和其它实验器材。

（进行实验）（1）按如图所示的电路图连接电路；（2）闭合开关，用电压表分别测出AB、BC、AC间的电压，并记录在表格中。

（分析与论证）（1）在物理学中，串联电路电压的规律是：_____。

（2）分析小刚的实验数据得出的结论与他的猜想_____（填“相符”或“不相符”）（评估）这个实验的不足之处是：（1）_____；（2）_____。

2．瑞瑞同学在探究串联电路电压的规律时连接了如图所示的电路，按要求完成下面各题：（1）连接电路时，开关必须_________．（2）瑞瑞同学正确连接电路后，闭合开关测出了L1两端电压．在测量L2两端电压时，为节省时间，他采用以下方法：电压表所接的b点不动，只断开a接点，并改接到c接点上．则他________（能/不能）测出L2两端的电压，原因是________．（3）方法改进后，所测ab、bc、ac间的电压记录在下面的表格中．在测量误差允许的范围内，分析瑞瑞同学的实验数据可以得出的结论是：串联电路两端的总电压________（等于/不等于）各用电器两端电压之和．（4）这个实验在设计方案上还存在的不足之处是________．（5）瑞瑞同学在实验时还发现闭合开关后灯L2较亮，灯L1较暗，他认为是“电流从电源的正极出发，依次经过L2、L1，电流逐渐变小，所以L2较亮”．请你利用图中的L1、L2、电源、开关、导线在虚线框内设计一个电路，探究说明瑞瑞的说法是否正确_________．3．如图所示是小明“探究串联电路中电压的关系”的实验电路图.（1）实验步骤：A．按如图所示接好电路，闭合开关前，滑片P应调至最_____端.(填“左”或“右”) B．滑片P移至适当位置，用电压表测出定值电阻R0两端的电压U1.C．保持_________D．保持滑片P不动，用电压表测出a、b两点之间的电压U.E.移动滑片P的位置，重复步骤B、C、D两次.（2）讨论交流：小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和.另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和.你认为______的结论更合理，理由是_______（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为_______V.（4）小明按图甲接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数.经检查，除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是______为进一步确定故障，应_______4．如图是小明探究串联电路电流特点的实验电路图：（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是________A．通过灯泡L1的电流比L2中的电流小 B．L1灯泡的灯丝断了C．L1灯座处可能短路了 D．L1灯泡靠近电源正极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．实验序号电流表的位置A B C1电流I/A0.30.30.32电流I/A0.40.40.43电流I/A0.20.20.2（4）他获得三组不同电流值的方法是：________（5）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________ 乙：________5．如图所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图甲所示接好电路，在连接电路的过程中，开关应________．检查电路无误后，闭合开关前，滑片P应置于最________端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．________．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明得出的结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．而另一小组的小芳得出的结论是：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．请你帮她们分析原因是________．这样得出的结论具有________性，是不科学的．（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为________．（4）小明按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是________．为进一步确定故障，应将电压表接在________两端，并观察电压表有无示数．（5）小明在测灯L两端的电压时，直接将接线b改接在a上，你觉得是否妥当，并说明原因________．6．在“探究影响导体电阻大小的因素”实验中，小军设计了如图所示电路．a、b间接导体．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是________．连接电路时应将其处在________状态．（2）为了粗略判断a、b两点间导体电阻的大小，可观察________．这种方法叫________．（3）实验时小军发现手边有一根较长的金属丝，他可以探究导体是否与________和________有关．（4）另有甲、乙两位同学分别对小军的电路做了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表，你认为________同学的改进更好一些，理由是________．7．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（相同/不同）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：_____（正确/不正确）．（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？答：_____（合理/不合理）．请说明理由：_____．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.6 2.9 4.52 2.1 2.4 4.43 2.5 2.0 4.44 1.8 2.7 4.58．某物理兴建小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提岀了以下猜想：A．食盐水溶液的导电性能与溶液的浓度有关。

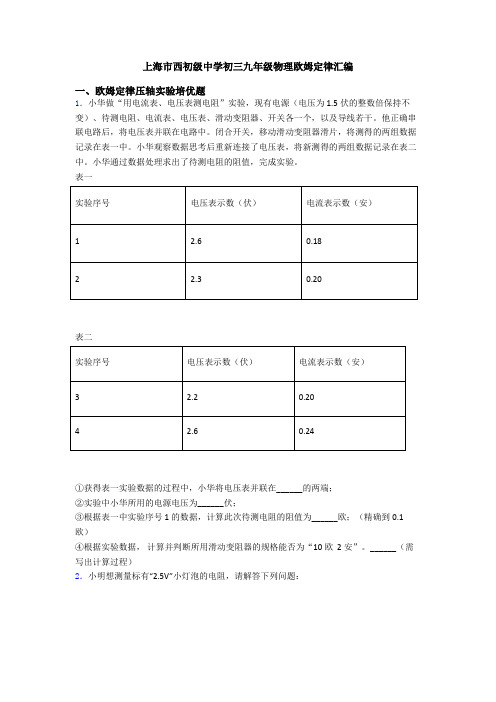

上海市西初级中学初三九年级物理欧姆定律汇编一、欧姆定律压轴实验培优题1．小华做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍保持不变）、待测电阻、电流表、电压表、滑动变阻器、开关各一个，以及导线若干。

他正确串联电路后，将电压表并联在电路中。

闭合开关，移动滑动变阻器滑片，将测得的两组数据记录在表一中。

小华观察数据思考后重新连接了电压表，将新测得的两组数据记录在表二中。

小华通过数据处理求出了待测电阻的阻值，完成实验。

表一表二①获得表一实验数据的过程中，小华将电压表并联在______的两端；②实验中小华所用的电源电压为______伏；③根据表一中实验序号1的数据，计算此次待测电阻的阻值为______欧；（精确到0.1欧）④根据实验数据，计算并判断所用滑动变阻器的规格能否为“10欧 2安”。

______（需写出计算过程）2．小明想测量标有“2.5V”小灯泡的电阻，请解答下列问题：（1）请用笔画线代替导线，将图中的实物电路连接完整__________．（导线不能交叉）（2）连好电路后，闭合开关前，滑动变阻器的滑片应处于最_____端．（选填“左”或“右”）（3）团合开关后，发现电流表、电压表均有示数．但灯泡不亮，原因可能是_____．A．小灯泡断路 B．小灯泡短路C．滑动变阻器断路 D．滑动变阻器接入电路的阻值过大（4）调节滑动变阻器，测得实验数据如表所示：在分析实验数据时，发现一个数据有明显的错误，这个数据是_____；若此错误是看错电表量程导致的，则该数据的正确值应是_____．（5）根据实验数据可知，小灯泡正常发光时的电阻是_____Ω．（6）实验完成后，分析数据发现，小灯泡电阻呈逐渐增大趋势，其原因可能是_____．3．小玉在探究“电流与电阻的关系”的实验中，利用电压恒为6V的电源设计如图甲所示的电路．（1）小玉将滑动变阻器的滑片移到最右端后，闭合开关S，电压表的指针_____（选填“几乎不动”或“偏转很大”）．电流表的示数如图乙所示为_____A，则滑动变阻器最大电阻为_____Ω．请你在连接错误的一条导线上画“×”，并用笔画线代替导线将电路连接正确．（___）（2）小玉分别把5Ω、10Ω、15Ω、20Ω的四个定值电阻接入电路进行实验，为了完成这四次实验，应控制定值电阻两端电压至少为_____V．（3）小玉用额定电压为2.5V的小灯泡替换定值电阻R，利用原有电路，测量小灯泡的电阻．实验时，她调节滑动变阻器的滑片到某一位置时，电压表的示数为2V，为使小灯泡正常发光，她应该向_____（选填“左”或“右”）调节滑动变阻器的滑片．依据测量的数据，小玉绘制出如图丙所示的图象，她发现电流与电压不成正比，说明小灯泡灯丝的电阻随_____的变化而改变．根据丙图还可以求出小灯泡的额定功率_____W．（4）完成上面实验后，小玉又想测量额定电压为U额的小灯泡的额定功率，利用一个电压未知的电源和阻值为R0的定值电阻，设计了如图丁所示的电路．请完成下列实验步骤．①闭合开关S1，开关S2接a接线柱，移动滑动变阻器的滑片，使电压表的示数为_____；②闭合开关S1，开关S2接b接线柱，滑动变阻器的滑片_____（选填“向左移动”、“向右移动或“保持不动”），读出电压表示数为U1；再将开关S2接c接线柱，读出电压表的示数为U2；③小灯泡额定功率的表达式P额＝_____．4．同学们想探究“导体中电流跟导体两端电压的关系”(1)小明同学通过学习知道了______是形成电流的原因，因此做出了如下三种情想:A．电流跟电压成反比 B．电流跟电压成正比 C．电流跟电压无关(2)为了验证猜想，小明设计了如图甲所示的电路图，其中电源为三节新干电池，电阻R为10Ω,滑动变阻器R标有“50Ω 1A”字样，电压表电流表均完好。

上海市西中学初三九年级物理欧姆定律汇编一、欧姆定律压轴实验培优题1．在“伏安法测电阻的实验”中。

电路如图甲所示。

电源电压保持不变，闭合S ，调节滑动变阻器，两电压表示数随电路中电流表示数变化的图象如图乙所示。

(1)为保证电路安全，在未闭合S 之前滑动变阻器的滑片应处于__（选填“a ”或“b ” )端。

(2)根据U I -图像信息可知，图线__（选填“①”或“②”)是电压表1V 的变化图像。

(3)电源电压U=__V ，电阻1R =__Ω，滑动变阻器连入电路的最大阻值为__Ω。

(4)当图线①和②相交时，滑动变阻器消耗的功率为__W 。

(5)为了测量未知电阻x R 的阻值，小明又设计了如图丙所示的电路。

电源电压保持不变，0R 为定值电阻。

实验步骤如下：闭合S 、1S ，断开2S ，电压表读数为1U ，闭合S 、2S ，断开1S ，电压表读数为2U ，则x R =__（用U 、2U 、0R 来表示）。

2．小明同学做测量小灯泡电阻的实验，所用小灯泡的额定电压为2.5V 实验电路连接如图甲所示。

(1)正确连接电路后，闭合开关，发现小灯不亮，电流表、电压表均有示数。

接下来他应该进行的操作是_____(只填字母)。

A ．检查电路是否通路B ．更换小灯泡C ．移动滑动变阻器的滑片(2)某次测量时，滑动变阻器的滑片移动到某一位置，电压表的示数为2.2V ，想得到小灯泡在额定电压下的电阻值，应将滑片向_____(填“左”或“右” )移动。

(3)小灯泡在额定电压下的电流，如图乙所示，此时小灯泡的灯丝电阻为_____Ω(结果保留一位小数)。

(4)他第一次测量时，电压等于2.5V ，小灯泡正常发光，以后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量数据及计算出每次的电阻如表。

数据序号1234567电压U/N 2.5 2.1 3.7 2.30.90.50.1电流I/A/0.260.240.210.150.160.05电阻R/Ω/8.17.1 6.2 4.7 3.1 2.0由表格中的数据得出概括性的结论是：不同电压下，小灯泡的电阻值不同，灯丝的电阻随_____。

初中物理初中物理电压电阻的专项培优练习题(及答案(1)一、电压电阻压轴实验培优题1．光敏电阻的阻值随着入射光的强弱而改变。

通过实验测得，光敏电阻的阻值R与光强E 间的一组实验数据如下表所示，其中“光强”是表示光强弱程度的物理量，符号用E表示，国际单位为坎德拉（cd）.（1）分析表格，推断光敏电阻R与光强E间成____比例的关系，它们的关系图象符合图线____（2）光敏电阻R与光强E间的比例系数k=_____Ω·cd；（3）推断光敏电阻R与光强E间的关系式：R=_______；（4）请你将表格补充完整实验次数123456光强E/cd 1.0 2.0 3.0 4.0 5.0 6.0光敏电阻R/Ω18.09.0 6.0 4.5___ 3.02．某兴趣小组同学查阅资料时，发现不同金属导电板的导电性能是不同的．为了研究底面为正方形的金属导电板电阻大小和哪些因素有关，他们选取了由同一金属材料制成但底面积和质量不同的导电板，利用如图所示电路测出其阻值，所得实验数据如表所示．（1）从序号_____的数据可知，正方形金属导电板的电阻大小与_____有关．（2）分析表一、表二、表三的数据可得出的初步结论是：_____．3．小红同学对串联电路的电压规律进行了探究。

（猜想与假设）串联电路总电压等于各用电器两端的电压之和。

（设计与进行实验）（1）按如图所示的电路图连接电路。

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

（4）测出AC间的电压，得出结论。

（交流与评估）（1）在拆接电路时，开关必须________。

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。

一、选择题1．已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。

则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：4 U1：U2=1：1B．I1：I2=3： 4 U1：U2=3：4C．I1：I2=4：3 U1：U2=1：1D．I1：I2=1：1 U1：U2=4：3A解析：A由于并联电路电压相等，由图知道，它们并联在同一电路中，所以，它们两端的电压之比为1：1；由UIR=知道，通过它们的电流之比1122123=4UI R RUI RR==综上所述，只有A正确。

故选A。

2．在如图所示的电路中，电源电压保持不变。

若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3 B．3︰1 C．3︰4 D．4︰3B解析：B由电路图可知，开关S闭合时，电路为R1的简单电路，电压表测电源两端的电压U；开关S断开时，R1与R2串联，电压表测R1两端的电压U1，因开关S从断开到闭合，电压表V 两次示数之比为3:4，所以14 3UU=因串联电路中总电压等于各部分电压之和，所以开关断开时，R1、R2两端的电压之比112133431U U U U U ===-- 故ACD 不符合题意，B 符合题意。

故选B 。

3．下列提供的数据符合实际情况的是（ ）A ．实验室小灯泡的电流约为0.3AB ．对于人体的安全电压是低于36VC ．小军同学骑自行车的功率约为500WD ．手托两个鸡蛋匀速向上抬高1m 约做功10J A解析：AA ．实验室小灯泡的电功率大约是0.75W ，额定电压是2.5V ，通过灯泡的电流约为0.75W 0.3A 2.5VP I U === 故A 符合题意； B ．对于人体的安全电压是不高于36V ，故B 不符合题意；C ．小军同学骑自行车的功率约为50W ，故C 不符合题意；D ．手托两个鸡蛋匀速向上抬高1m 约做功1J ，故D 不符合题意。

一、选择题1．关于金属导体的电阻，下列说法正确的是（）A．当导体两端的电压和通过导体的电流为零时，导体的电阻为零B．当导体被均匀拉长时，它的电阻会逐渐减小C．不管什么条件下，铝和铅的电阻都不会变成零D．在长度、横截面积和温度都相同时，铁导线比铜导线的电阻大2．如图所示电路，电源电压为6V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为6 V，产生这一现象的原因可能是（）A．灯泡L1处短路B．灯泡 L2处短路C．灯泡 L1处断路D．灯泡L2处断路3．某同学在实验中连接了如图所示的电路，闭合开关S，发现灯L不亮。
