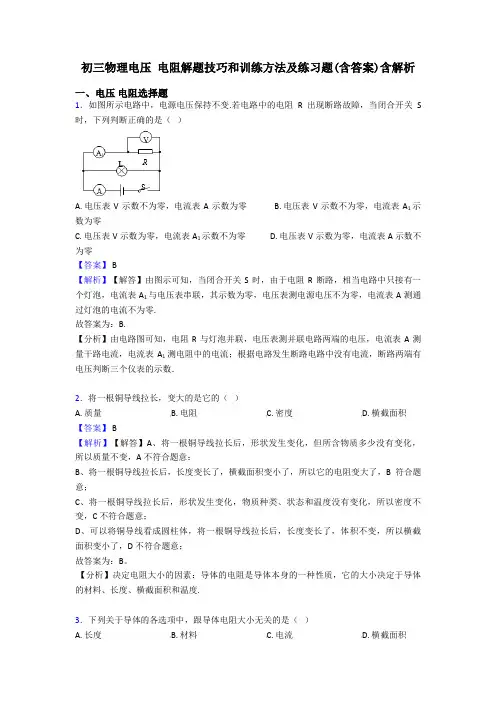

初中物理电压 电阻解题技巧和训练方法及练习题(含答案)

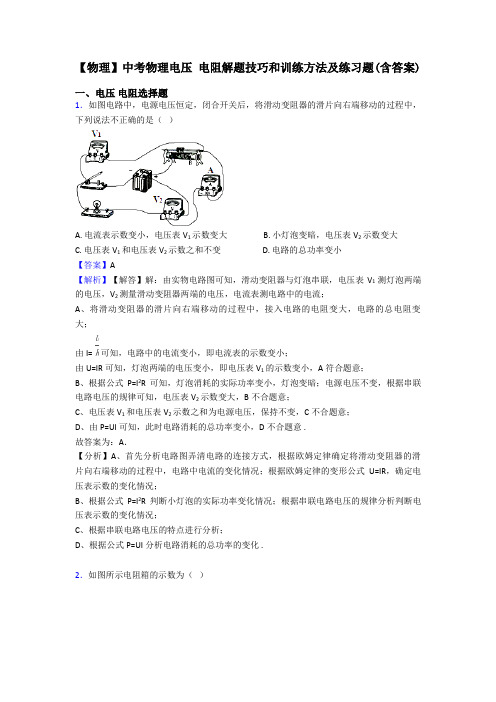

【物理】中考物理电压电阻解题技巧和训练方法及练习题(含答案)一、电压电阻选择题1．如图电路中，电源电压恒定，闭合开关后，将滑动变阻器的滑片向右端移动的过程中，下列说法不正确的是（）A. 电流表示数变小，电压表V1示数变大B. 小灯泡变暗，电压表V2示数变大C. 电压表V1和电压表V2示数之和不变D. 电路的总功率变小【答案】A【解析】【解答】解：由实物电路图可知，滑动变阻器与灯泡串联，电压表V1测灯泡两端的电压，V2测量滑动变阻器两端的电压，电流表测电路中的电流；A、将滑动变阻器的滑片向右端移动的过程中，接入电路的电阻变大，电路的总电阻变大；由I= 可知，电路中的电流变小，即电流表的示数变小；由U=IR可知，灯泡两端的电压变小，即电压表V1的示数变小，A符合题意；B、根据公式P=I2R可知，灯泡消耗的实际功率变小，灯泡变暗；电源电压不变，根据串联电路电压的规律可知，电压表V2示数变大，B不合题意；C、电压表V1和电压表V2示数之和为电源电压，保持不变，C不合题意；D、由P=UI可知，此时电路消耗的总功率变小，D不合题意 .故答案为：A．【分析】A、首先分析电路图弄清电路的连接方式，根据欧姆定律确定将滑动变阻器的滑片向右端移动的过程中，电路中电流的变化情况；根据欧姆定律的变形公式U=IR，确定电压表示数的变化情况；B、根据公式P=I2R判断小灯泡的实际功率变化情况；根据串联电路电压的规律分析判断电压表示数的变化情况；C、根据串联电路电压的特点进行分析；D、根据公式P=UI分析电路消耗的总功率的变化 .2．如图所示电阻箱的示数为（）A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C【解析】【解答】解：电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω．故选C．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．3．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A. 电流表、电压表示数都减小B. 电流表、电压表示数都增大C. 电流表示数减小、电压表示数增大D. 电流表示数增大、电压表示数减小【答案】C【解析】【解答】解：滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流变小，电流表的示数变小，电阻两端的电压变小，所以滑动变阻器两端的电压变大，即电压表的示数变大．故选C．【分析】电阻与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量总电流，滑动变阻器的滑片P从a端滑到b端的过程中，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据欧姆定律可知电路电流的变化，进一步求出电阻和滑动变阻器两端的电压的变化．4．如图所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】 D【解析】【解答】A、如果灯泡L1短路，整个电路短路，电流表电压表示数最终都变为零，A不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数最终都变为零，B不符合题意．C、如果灯泡L1断路，不发光；电流表断路无示数，C不符合题意；D、如果灯泡L2断路，电流表测量L1支路电流不受影响，示数不变；电源电压不变，电压表示数不变，D符合题意；故答案为：D【分析】结合选项，注意分析与题目条件符合的选项即可.5．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC=3.0V，U AB=0V，U BC=3.0V．则电路故障可能是（）A. 灯 L 断路B. 开关S 断路C. 滑动变阻器R短路D. 灯L短路或滑动变阻器R 断路【答案】D【解析】【解答】解：串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，U AC=3.0V，故A点与电源正极相连、C点与电源负极相连；U AB=0V，如果灯泡短路，则AB两点间电压为零；U BC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC 间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路．故选D．【分析】在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．6．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。

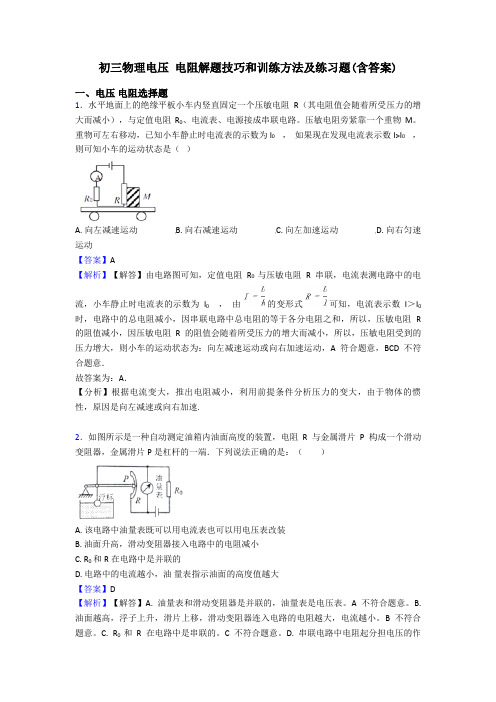

初三物理电压电阻解题技巧和训练方法及练习题(含答案)一、电压电阻选择题1．水平地面上的绝缘平板小车内竖直固定一个压敏电阻R（其电阻值会随着所受压力的增大而减小），与定值电阻R0、电流表、电源接成串联电路。

压敏电阻旁紧靠一个重物M。

重物可左右移动，已知小车静止时电流表的示数为I0，如果现在发现电流表示数I>I0，则可知小车的运动状态是（）A. 向左减速运动B. 向右减速运动C. 向左加速运动D. 向右匀速运动【答案】A【解析】【解答】由电路图可知，定值电阻R0与压敏电阻R串联，电流表测电路中的电流，小车静止时电流表的示数为I0，由的变形式可知，电流表示数I＞I0时，电路中的总电阻减小，因串联电路中总电阻的等于各分电阻之和，所以，压敏电阻R 的阻值减小，因压敏电阻R的阻值会随着所受压力的增大而减小，所以，压敏电阻受到的压力增大，则小车的运动状态为：向左减速运动或向右加速运动，A符合题意，BCD不符合题意．故答案为：A．【分析】根据电流变大，推出电阻减小，利用前提条件分析压力的变大，由于物体的惯性，原因是向左减速或向右加速.2．如图所示是一种自动测定油箱内油面高度的装置，电阻R与金属滑片P构成一个滑动变阻器，金属滑片P是杠杆的一端．下列说法正确的是：（）A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高，滑动变阻器接入电路中的电阻减小C. R0和R在电路中是并联的D. 电路中的电流越小，油量表指示油面的高度值越大【答案】D【解析】【解答】A. 油量表和滑动变阻器是并联的，油量表是电压表。

A不符合题意。

B. 油面越高，浮子上升，滑片上移，滑动变阻器连入电路的电阻越大，电流越小。

B不符合题意。

C. R0和R在电路中是串联的。

C不符合题意。

D. 串联电路中电阻起分担电压的作用，电阻越大，分担的电压越大，油量表的示数越大，但是电流越小。

所以电路中的电流越小，油量表指示油面的高度值越大。

D符合题意。

初中物理电压电阻解题技巧及练习题〔含答案〕一、电压电阻选择题1 .家庭生活中,以下估测符合事实的是〔〕A.家用彩电的电功率约为200W B写字台台面的面积约为200cm2C.洗浴用水的水温约70c I I DE常人步行的速度约为5m/s【答案】A【解析】【解答】A、电视机正常工作时的电流大约0.8A ,电功率在P=UI=220V X 0.8A=176WE右.此选项符合实际；B、写字台的长度在1.5m、宽度在80cm=0.8m 左右,台面的面积大约为S=ab=1.5m x 0.8m=l.2m.此选项不符合实际；C、人体正常体温在37 c左右,洗澡水的温度应该略高于体温,不可能到达60 c.此选项不符合实际；D、一般情况下人体电阻值在2千欧-20兆欧范围内.此选项不符合实际.应选A.【分析】不同物理量的估算,有的需要凭借生活经验,有的需要简单的计算,有的要进行单位的换算,最后判断最符合实际的是哪一个.物理学中,对各种物理量的估算水平,是我们应该增强锻炼的重要水平之一,这种水平的提升,对我们的生活同样具有很大的现实意义.2 .如下图的电路,开关S闭合,正常工作一段时间后,电流表示数忽然减小但不为零.用电压表检测,当电压表接a、b两点时,电压表有示数；接b、c两点时,电压表无示数,那么故障是〔〕A.开关S接触不良।B. ac导线断路C. R断路D.2断路【答案】B【解析】【解答】解：由电路图可知,开关S闭合,R与R2并联,电流表测干路电流. 开关S闭合一段时间后,电流表示数忽然减小,那么电路故障为某处断路：当电压表接a、b两点时,电压表有示数,说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时,电压表无示数,说明c到电源的负极与b到电源的正极之间是断开的.由上知a到电源的负极、b到电源的正极之间是接通的, Ac间导线出现了断路.故答案为：B【分析】结合题意,电流表示数忽然减小说明电路故障是断路,根据电压表的示数判定故 障之处.A.测量小灯泡发光时的电功率C.研究小灯泡的亮度与其两端电压大小的关系 【答案】D【解析】【解答】解：A 、测量小灯泡发光时的电功率,故 A 不符合题意;B 、测量小灯泡发光时的电阻,故 B 不符合题意；C 、研究小灯泡的亮度与其两端电压大小的关系,故 C 不符合题意；D 、验证电流与电压的关系用保证电阻不变,故 D 符合题意.应选D .【分析】〔1〕测量小灯泡发光时的电功率、测量小灯泡发光时的电阻的电路图及物理量是 相同的,知识原理不同；测量小灯泡发光时的电功率的原理：P=UI,测量小灯泡发光时的L电阻的原理：1=;〔2〕研究小灯泡的亮度与其两端电压大小的关系：当灯泡的两端电压增大时其亮度增大. 〔3〕验证欧姆定律采用限制变量法： ① 验证电流与电压的关系用保证电阻不变, ② 验证电流与电阻的关系用保证电压不变.4 .能源、信息和材料是现代社会开展的三大支柱,关于它们以下说法正确的选项是〔 〕A.太阳能、风能、天然气是可再生能源B 光纤通讯主要利用电信号传递信息 C.超导体材料可以应用于任何电器并使其效率提升 D.大亚湾核电站利用核裂变释放的能量来发电 【答案】D【解析】 【解答】A 、太阳能、风能是可再生能源,天然气是不可再生能源, A 不符合题意；B 、光纤通讯主要利用激光信号传递信息,B 不符合题意；C 、超导材料〞由于没有电阻,不能用于电能转化为内能的电器,例如电饭锅、电水壶等, C 不符合题意；D 、由于裂变是可控的,所以大亚湾核电站利用核裂变释放的能量来发电的, D 符合题意.故答案为：Do3.以下图所示的电路图在许多科学实验中用到 ,以下问题不能用该电路来进行研究的是〔■卜B.测量小灯泡发光时的电阻 “D.验证欧姆定律【分析】A、再生能源包括太阳能、水能、风能、生物质能、海浪能、潮汐能、海洋能、地热能等,它们在自然界可以循环再生.是取之不尽,用之不竭的能源；B、光纤通讯光的反射传递信息；C、超导体不能用于利用电流热效应的用电器；D、核裂变式可以限制的,核聚变不可以限制.5 .如下图电路,电源电压不变.闭合开关S,当毛t片P置于变阻器的中点时,电压表的示数为4V;当滑片P置于变阻器的b端时,电压表的示数变化了2V,在15s内定值电阻Ri产生的热量为60J.那么以下结果正确的选项是〔〕A.电源电压为10V nB. R的阻值为18 aC.滑动变阻器R的最大阻值为9 aD.iRfe后两次消耗的电功率之比为4:3【答案】C…,一,一一一一「——一他十一【解析】【解答】解：当滑片在中点时由欧姆定律可知,电路中电流I i= :,那么滑动但变阻器两端的电压：U i=|i上,rr 出十二即2=4V ------------------〔D由题意知,当滑片滑到b处时因R的接入电阻变大,故电压表示数应增大,即滑片滑到b点时,滑动变阻器两端电压为6=4V+2V=6V;U同理得：=6V -------------------- 〔 2〕7 3一,, ,一,r 十-用〔D式比〔2〕式可得：二, ；化简彳导:3R i+3R=4R+2R,解得：R=R ----------- 〔3〕将〔3〕代入〔i〕式可得：=4V;那么可求得：U=i2V,故A错误；那么可知,当滑片滑到b点时,R i两端电压为U2'=i2V-6V=6V;护 t 那么由Q=的=60J;〔6V〕2可得：Ri= 603=9 Q,故B错误；因R=R ,故R的最大阻值为9Q,故C正确；滑片在中点时,R i两端的电压为12V-4V=8V,滑片在b点时,电压为6V,那么电压之比为4 If 163,由P=,可得：功率之比为电压平方之比,即为9 ,故D错误；应选C.【分析】由电路分析可知, R i与滑动变阻器串联,电压表测量滑动变阻器两端的电压；由滑片的移动和电压表示数变化可知滑片滑到b点时电压表的示数,那么由欧姆定律可表示出滑片在不同位置时滑动变阻器两端的电压与电源电压电阻间的关系,联立可解得R i与R最大值之间的关系及电源的电压；由功率公式可求得R i的阻值,那么可求得R的最大阻值；最后由功率公式分别求得R i先后两次消耗的电功率,即可求得比值.6 .两个导体串联后的总电阻大于其中任何一个导体的电阻,由于导体串联相当于〔〕A.减小了导体长度B.减小了导体横截面积C.增大了导体长度D.增大了导体横截面积【答案】C【解析】【解答】导体的电阻与导体的长度、横截面积和材料有关.两个导体串联后的总电阻大于其中任何一个导体的电阻,由于导体串联相当于增大了导体长度,电阻变大. C 符合题意,ABD不符合题意.故答案为：C.【分析】导体的电阻和导体的材料、长度、横截面积和温度有关^7 .以下关于电阻的说法中,正确的选项是〔〕A.一根电阻丝的电阻为R,把它剪去一半,再将剩下的一半拉长到原长,它的电阻仍为R8 .导体的电阻与导体两端的电压成正比C.导体的电阻越大,说明导体的导电水平越强D.电阻是导体本身的一种性质,与导体的长度、横截面积和材料等因素有关【答案】D【解析】【解答】A. 一根电阻丝的电阻为R,把它剪去一半,再将剩下的一半拉长到原长,它的电阻变为原来的2倍,A不符合题意；BD电阻是导体本身的一种属性,导体的电阻与导体的材料,长度和横截面积等因素有关,,与导体两端的电压和导体的电流无关, B.错误,D符合题意；C.导体的电阻越大,说明导体的导电水平越弱, C不符合题意；故答案为：D.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质,它的大小决定于导体的材料、长度、横截面积和温度 .〔电阻与加在导体两端的电压和通过的电流无关〕8.以下可以用超导材料制成的是〔 〕A.电炉丝 B 电动机的线圈C 日光灯灯丝D 电热水器发热体【答案】B【解析】【解答】超导材料在一定条件下电阻为零,所以利用电流的热效应来工作的用电 器不能使用超导材料.选项A 、C D 均不符合题意.B 是利用电流的磁效应,将电能转化为 机械能,B 符合题意. 故答案为：B .【分析】利用电流的热效应来工作的用电器不能使用超导材料^【答案】A【解析】【解答】A.电压表和灯泡L i 并联,测量L i 的电压,A 符合题意; B.电压表和电源并联,测量电源电压,B 不符合题意；C.当开关断开时,电压表串联,能测量电源电压,开关闭合测量开关处的电压, 题意；D.电压表和灯泡 L 2并联,测量L 2的电压,D 不符合题意. 故答案为：A.【分析】电压表要和被测量的位置并联使用.10.以下说法中正确的选项是 A.光年〞是时间单位I.卫星通信是利用超声波来传递信息的C.超导体在超低温状态下电阻为零D.在气体和液体中,流速越大的位置压强越大C 不符合9.如下图各电路图中,闭合开关后,电压表能测灯 L i 两端电压的是〔〕【解析】【解答】A、光年是光在真空中行走一年的距离,是长度单位,不是时间单位, 故本选项错误.B、卫星通信是利用电磁波来传递信息的,故本选项错误.C、当温度降低到一定程度时,某些物质的电阻会变为零,这种物质叫做超导体.正确,D、气体的压强与流速的关系：在气体和液体中,流速越大的位置压强越小.故本选项错误.应选C.【分析】①光年指的是光在真空中行走一年的距离.② 卫星通信：卫星通信是微波通信的手段之一.③超导材料是一种电阻为零的材料.超导体的电阻为内能.0,不会放热,所以电能无法转化为④ 气体和液体都属于流体,在流体中,流速大的地方压强小,流速小的地方压强大.此题主要是考查学生对光年的熟悉和了解,以及对超导现象及超导材料的特点和流体压强跟流速关系的熟悉和了解,属于识记性内容,比拟简单.11 .如下图,电源电压保持不变,闭合开关S,当滑片P向右移动时,以下说法错误的是〔〕A.电压表表示数变大B.电流表示数变小C灯L的亮度不变 D.电路的总功率变小【答案】A【解析】【解答】由电路图知,灯泡L与滑动变阻器P并联,当滑片P向右移动时电压表4的示数不变,滑动变阻器的阻值变大,由I=/知通过滑动变阻器的电流变小、通过灯泡的电流不变,由P=UI知灯泡的亮度不变,并联电路干路中的电流等于各条支路中的电流之和知电流表的示数变大.【分析】并联电路电压的特点：支路两端的电压相等；并联电路电流的特点：干路中的电L流等于各条支路中的电流之和；根据I=7判断各条支路中的电流变化；灯泡的亮度由实际功率决定的.故答案为：Ao12 .用同种材料制成的粗细均匀的某段金属导体,对于其电阻大小以下说法正确的选项是A.当导体两端电压和通过导体的电流为零时,导体的电阻为零B.当导体被均匀拉长至原来的二倍时,它的电阻减小为原来的一半C.电阻是导体本身的一种性质,所以温度不管如何变化,电阻也不可能变为零D.电阻是导体本身的一种性质,与电压和电流无关【答案】D【解析】【解答】导体的电阻是导体自身的性质,和导体的材料、长度、横截面积有关, 和电压、电流大小无关, ABC不符合题意,D符合题意.故答案为：D.【分析】根据电阻大小的影响因素是导体的材料、长度、横截面积解答.13 .下面是小明整理的局部电学笔记,其中表达正确的选项是〔〕A.丝绸与玻璃棒摩擦过程中,丝绸失去了电子B.由欧姆定律可知,导体电阻的大小与其两端电压成正比,与通过它的电流成反比C.磁感线总是从磁体北极出发回到磁体南极MD.安装家庭电路时,开关应与所限制的用电器串联,且接在火线上【答案】D【解析】【解答】A.丝绸与玻璃棒摩擦过程中,玻璃棒带正电,玻璃棒失去了电子, A不符合题意；B.导体的电阻是导体本身的性质,与导体两端的电压及通过的电流无关, B不符合题意；C.在磁体的外部磁感线是从磁体北极出发回到磁体南极,在磁体的内部磁感线是从磁体南极极出发回到磁体北极, C不符合题意.D.安装家庭电路时,开关应与所限制的用电器串联,且接在火线上, D符合题意.故答案为Do :【分析】A、摩擦起电的实质：电子的转移,失去电子的带正电；B、电阻是导体本身的性质,与导体的材料、长度、横截面、温度有关,与电压、电流无关；C、根据磁感线方向的规定分析判断；D、根据平安用电的原那么分析判断.14 .以下数据与事实相接近的是〔〕A.手电筒中的电流约2A 豉国家庭电路电压为220VC.家用节能灯的电功率约200W D人正常骑自行车的速度约50m/s【答案】B【解析】【解答】解：A、根据物理实验室中的经验可知,普通手电筒小灯泡工作时的电流都不会超过电流表的小量程,即一般在0.6A以下,不可能到达2A,故A与事实不符；B、我国家庭电路电压为220V,故B与事实相接近；C、家用节能灯白^电功率在10W左右,不会到达200W,故C与事实不符;D、人正常骑自行车的速度约5m/s,不会到达50m/s,故D与事实不符.应选B.【分析】首先对题目中涉及的物理量有个初步的了解,对于选项中的单位,可根据需要进行相应的换算或转换,排除与生活实际相差较远的选项,找出符合生活实际的答案.15 .在如下图的电路连接中,以下说法正确的选项是〔A.灯泡L i和L2并联,电流表测的是L i支路的电流B.灯泡L i和L2并联,电压表测量的是电源电压C.灯泡L i和L2串联,电压表测的是L2的电压D.灯泡L i和L2串联,电压表测的是L i的电压【答案】D【解析】【解答】解：电压表在识别电路时可以看成是开路,由图,电流从电源正极流出通过电流表和L i、开关和L2回到电源负极,所以灯光L i和L2串联,电流表测电路中的电流,电压表测L i两端电压.故ABC错误,D正确.应选D.【分析】串联电路电流只有一条路径,各处电路相等,用电器不能独立工作；并联电路：电流有两条或两条以上路径,各用电器可以独立工作,各支路电压相等.电流表与被测电路串联,电压表与被测电路并联.由此分析判断.16 .下面四幅电路图中,仪表使用正确的选项是〔【解析】【解答】AB.电流表要和用电器串联使用,且电流要正入负出, A不符合题意,B符合题意;CD .电压表和用电器并联使用, C 不符合题意,电压表要正入负出, D 不符合题意.故答案为：B.【分析】电流表要串联使用,电压表要并联使用,电流表和电压表的接线柱都要正入负 出.17 .如下图,闭合开关后两灯不亮,用电压表先后测得 U AD =U AC =U AB =4.5V,那么故障可能是〔〕A.灯L i 发生断路 iB.灯L 2发生断路C.灯L i 发生短路। D.灯L 2发生短路 【答案】A【解析】【解答】由题意可知,闭合开关后两灯都不亮,测得 U AD =U AC = U AB =4.5V,说明电源电压为4.5V; A 、假设灯L i 发生断路,电压表并联在 L i 两端时与电源相通由示数且等于电源电压,A 符合题意；B 、假设灯L 2发生断路,电压表并联在 L 2两端时与电源不相通,没有示数, B 不符合题意；C 、假设灯L i 发生短路,电压表同时被短路没有示数,灯泡 L 2发光,C 不符合题意；D 、假设灯L 2发生短路,灯泡L 2发光,电压表有示数, D 不符合题意.故答案为：Ao【分析】当电压表测量的位置断路,那么电压表示数为电源电压^S 闭合时,电压表 V 、V i 、V 2的示数分别是 U 、U i 、U 2A. U=U I =U 2B. U> U I +U 2C. U V U I +U 2D. U=U i +U 2【答案】D【解析】【解答】解： 由电路图可知,两灯串联,电压表 V i 测L i 两端电压,电压表 V 2测L 2两端电压,电压表 V 测两灯的总电压〔电源电压〕. 串联电路中,总电压等于各局部电路两端电压之和,即 U=U I +U 2 ,所以ABC 错误,D 正确. 应选D.【分析】由图知,两灯串联,电压表分别测两灯和总电压,根据串联电路的电压特点分析 解答即可.i8.如下图的电路中,开关于它们的关系正确的选项是〔19.如下图的串联电路,当闭合开关后两灯都不亮,为了检测电路故障,小华将电压表接在灯L i两端,发现电压表有明显示数,而电流表示数几乎为零,那么电路故障可能是 ( )@ '1 hJ—A.灯L i短路B.灯L2断路C.电流表烧坏HD.灯L i断路【答案】D【解析】【解答】解：A、如果灯L i短路,L2发光.不符合题意；B、如果灯L2断路,两灯都不发光；将电压表与L i并联时,电压表为断路无示数.不符合题意；C如果电流表烧坏了,整个电路断路.电压表与L i并联时无示数.此选项不符合题意；D、如果灯L i断路,两灯都不发光；电流表无示数；电压表与L i并联时,测量电源电压有示数.符合题意. 应选D.【分析】由电路图知,两灯串联.闭合开关两灯都不亮,说明不可能发生一灯短路,只能是某处断路.20.如下图,开关S闭合后,L i和L2都不发光,将电压表并联在ab之间时,电压表示数为0,将电压表并联在bc之间时,电压表示数较大,假设电路中只有一处故障,那么该故障可能是( )A. L2断路B. L2短路rC. L i断路D. L i短路【答案】A【解析】【解答】解：A、如果L2断路,L i和L2都不发光,将电压表并联在ab之间时,电压表断路无示数；将电压表并联在bc之间时,测量电源电压有示数.此选项符合题意.B、如果L2短路,L i会发光.此选项不符合题意；C、如果L i断路,L i和L2都不发光,将电压表并联在bc之间时,电压表断路无示数；将电压表并联在ab之间时,测量电源电压有示数.此选项不符合题意；D、如果L i短路,L2会发光.此选项不符合题意；应选A．【分析】由电路图知,两灯泡串联闭合开关,灯泡不亮,原因有二：断路或短路,由于两灯都不亮,所以不可能是一灯短路,所以只能是一灯断路。

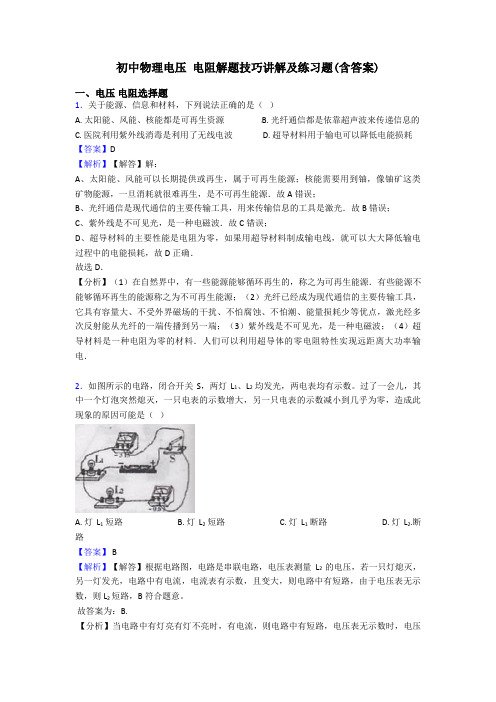

初中物理电压电阻解题技巧讲解及练习题(含答案)一、电压电阻选择题1．关于能源、信息和材料，下列说法正确的是（）A. 太阳能、风能、核能都是可再生资源B. 光纤通信都是依靠超声波来传递信息的C. 医院利用紫外线消毒是利用了无线电波D. 超导材料用于输电可以降低电能损耗【答案】D【解析】【解答】解：A、太阳能、风能可以长期提供或再生，属于可再生能源；核能需要用到铀，像铀矿这类矿物能源，一旦消耗就很难再生，是不可再生能源．故A错误；B、光纤通信是现代通信的主要传输工具，用来传输信息的工具是激光．故B错误；C、紫外线是不可见光，是一种电磁波．故C错误；D、超导材料的主要性能是电阻为零，如果用超导材料制成输电线，就可以大大降低输电过程中的电能损耗，故D正确．故选D．【分析】（1）在自然界中，有一些能源能够循环再生的，称之为可再生能源．有些能源不能够循环再生的能源称之为不可再生能源；（2）光纤已经成为现代通信的主要传输工具，它具有容量大、不受外界磁场的干扰、不怕腐蚀、不怕潮、能量损耗少等优点，激光经多次反射能从光纤的一端传播到另一端；（3）紫外线是不可见光，是一种电磁波；（4）超导材料是一种电阻为零的材料．人们可以利用超导体的零电阻特性实现远距离大功率输电．2．如图所示的电路，闭合开关S，两灯L1、L2均发光，两电表均有示数。

过了一会儿，其中一个灯泡突然熄灭，一只电表的示数增大，另一只电表的示数减小到几乎为零，造成此现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2.断路【答案】 B【解析】【解答】根据电路图，电路是串联电路，电压表测量L2的电压，若一只灯熄灭，另一灯发光，电路中有电流，电流表有示数，且变大，则电路中有短路，由于电压表无示数，则L2短路，B符合题意。

故答案为：B.【分析】当电路中有灯亮有灯不亮时，有电流，则电路中有短路，电压表无示数时，电压表测量的位置短路。

3．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。

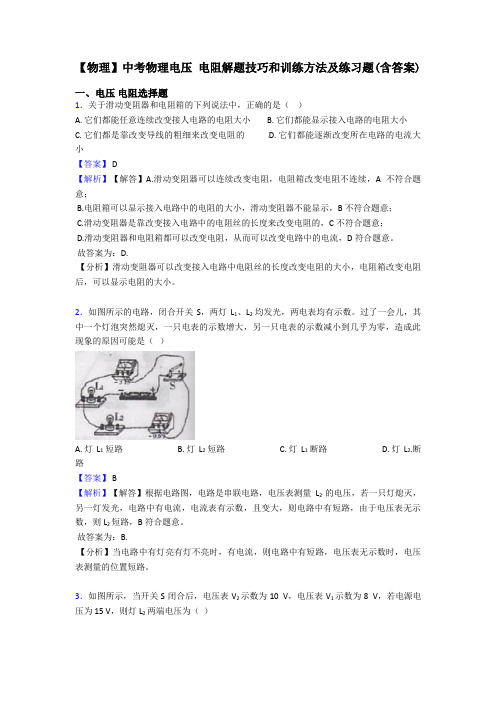

【物理】中考物理电压电阻解题技巧和训练方法及练习题(含答案)一、电压电阻选择题1．关于滑动变阻器和电阻箱的下列说法中，正确的是（）A. 它们都能任意连续改变接人电路的电阻大小B. 它们都能显示接入电路的电阻大小C. 它们都是靠改变导线的粗细来改变电阻的D. 它们都能逐渐改变所在电路的电流大小【答案】 D【解析】【解答】A.滑动变阻器可以连续改变电阻，电阻箱改变电阻不连续，A不符合题意；B.电阻箱可以显示接入电路中的电阻的大小，滑动变阻器不能显示，B不符合题意；C.滑动变阻器是靠改变接入电路中的电阻丝的长度来改变电阻的，C不符合题意；D.滑动变阻器和电阻箱都可以改变电阻，从而可以改变电路中的电流，D符合题意。

故答案为：D.【分析】滑动变阻器可以改变接入电路中电阻丝的长度改变电阻的大小，电阻箱改变电阻后，可以显示电阻的大小。

2．如图所示的电路，闭合开关S，两灯L1、L2均发光，两电表均有示数。

过了一会儿，其中一个灯泡突然熄灭，一只电表的示数增大，另一只电表的示数减小到几乎为零，造成此现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2.断路【答案】 B【解析】【解答】根据电路图，电路是串联电路，电压表测量L2的电压，若一只灯熄灭，另一灯发光，电路中有电流，电流表有示数，且变大，则电路中有短路，由于电压表无示数，则L2短路，B符合题意。

故答案为：B.【分析】当电路中有灯亮有灯不亮时，有电流，则电路中有短路，电压表无示数时，电压表测量的位置短路。

3．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。

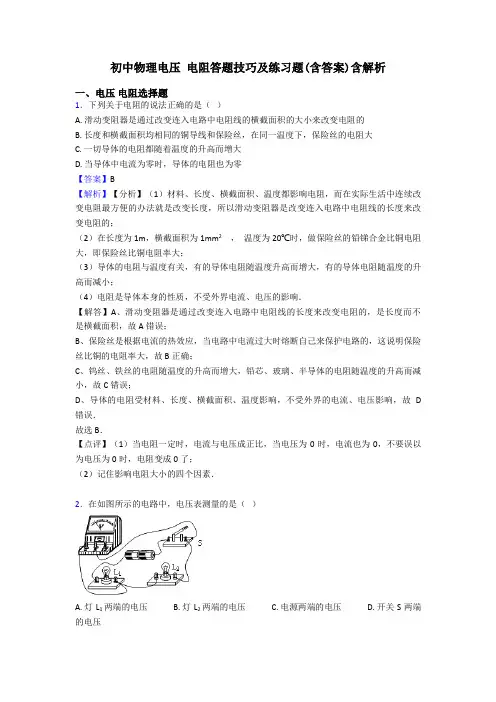

初中物理电压电阻答题技巧及练习题(含答案)含解析一、电压电阻选择题1．下列关于电阻的说法正确的是（）A. 滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B. 长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大C. 一切导体的电阻都随着温度的升高而增大D. 当导体中电流为零时，导体的电阻也为零【答案】B【解析】【分析】（1）材料、长度、横截面积、温度都影响电阻，而在实际生活中连续改变电阻最方便的办法就是改变长度，所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的；（2）在长度为1m，横截面积为1mm2，温度为20℃时，做保险丝的铅锑合金比铜电阻大，即保险丝比铜电阻率大；（3）导体的电阻与温度有关，有的导体电阻随温度升高而增大，有的导体电阻随温度的升高而减小；（4）电阻是导体本身的性质，不受外界电流、电压的影响．【解答】A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，是长度而不是横截面积，故A错误；B、保险丝是根据电流的热效应，当电路中电流过大时熔断自己来保护电路的，这说明保险丝比铜的电阻率大，故B正确；C、钨丝、铁丝的电阻随温度的升高而增大，铅芯、玻璃、半导体的电阻随温度的升高而减小，故C错误；D、导体的电阻受材料、长度、横截面积、温度影响，不受外界的电流、电压影响，故D 错误．故选B．【点评】（1）当电阻一定时，电流与电压成正比，当电压为0时，电流也为0，不要误以为电压为0时，电阻变成0了；（2）记住影响电阻大小的四个因素．2．在如图所示的电路中，电压表测量的是（）A. 灯L1两端的电压B. 灯L2两端的电压C. 电源两端的电压D. 开关S两端的电压【答案】B【解析】【解答】解：本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压．故选B．【分析】电压表的使用规则要求，电压表要与被测电路并联．3．由欧姆定律公式I= 变形得R= ，结合所学电学知识，判断下列说法正确的是（）A. 导体的电阻跟通过导体的电流成反比B. 如果导体被拉长，则其电阻将变小C. 如果通过导体的电流变小，导体的电阻将变大D. 导体两端电压增大时，电流也增大，但其比值不变【答案】D【解析】【解答】解：AC、电阻是导体本身的一种性质，与通过导体的电流没有关系，故AC错误； B、导体电阻的影响因素：导体的长度、横截面积、材料．如果导体被拉长，其长度变长，横截面积变小，则其电阻将变大，故B错误；D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻与流过的电流和两端的电压无关．当导体两端电压增大时，电流也增大，但其比值不变，故D 正确．故选D．【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻是导体本身的一种性质，与流过的电流和两端的电压无关．导体的电阻与导体的材料、长度、横截面积等有关．4．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。

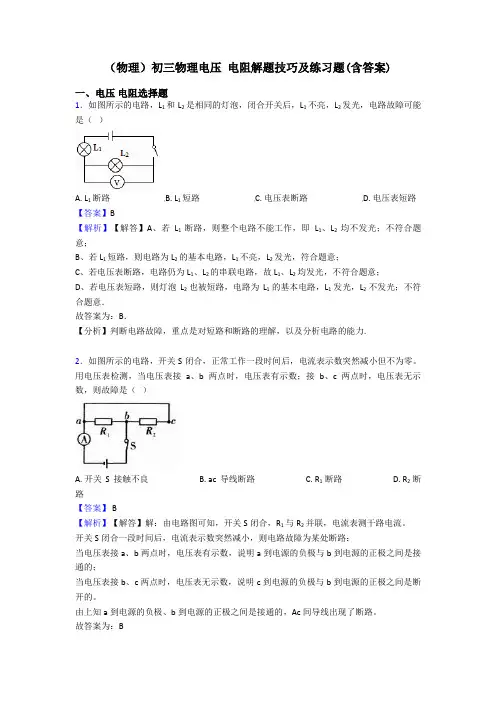

（物理）初三物理电压电阻解题技巧及练习题(含答案)一、电压电阻选择题1．如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1不亮，L2发光，电路故障可能是（）A. L1断路B. L1短路C. 电压表断路D. 电压表短路【答案】B【解析】【解答】A、若L1断路，则整个电路不能工作，即L1、L2均不发光；不符合题意；B、若L1短路，则电路为L2的基本电路，L1不亮，L2发光，符合题意；C、若电压表断路，电路仍为L1、L2的串联电路，故L1、L2均发光，不符合题意；D、若电压表短路，则灯泡L2也被短路，电路为L1的基本电路，L1发光，L2不发光；不符合题意．故答案为：B．【分析】判断电路故障，重点是对短路和断路的理解，以及分析电路的能力.2．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。

用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是（）A. 开关S接触不良B. ac导线断路C. R1断路D. R2断路【答案】 B【解析】【解答】解：由电路图可知，开关S闭合，R1与R2并联，电流表测干路电流。

开关S闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时，电压表无示数，说明c到电源的负极与b到电源的正极之间是断开的。

由上知a到电源的负极、b到电源的正极之间是接通的，Ac间导线出现了断路。

故答案为：B【分析】结合题意，电流表示数突然减小说明电路故障是断路，根据电压表的示数判定故障之处.3．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况．这是本题的重点也是难点．4．下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是（）A. 测量小灯泡发光时的电功率B. 测量小灯泡发光时的电阻C. 研究小灯泡的亮度与其两端电压大小的关系D. 验证欧姆定律【答案】 D【解析】【解答】解：A、测量小灯泡发光时的电功率，故A不符合题意；B、测量小灯泡发光时的电阻，故B不符合题意；C、研究小灯泡的亮度与其两端电压大小的关系，故C不符合题意；D、验证电流与电压的关系用保证电阻不变，故D符合题意。

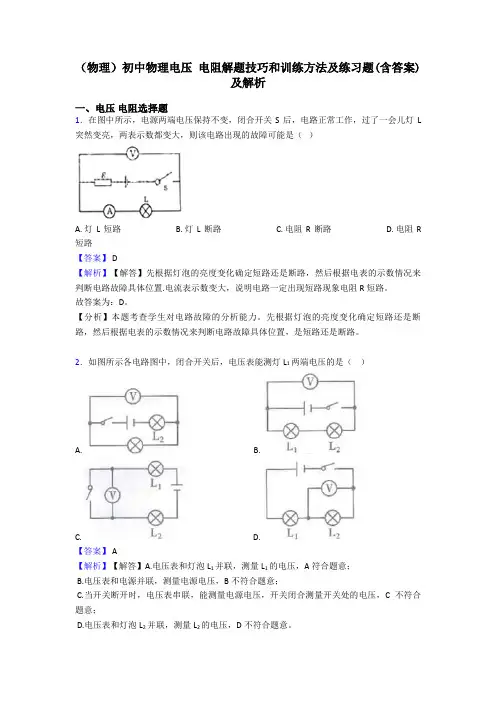

（物理）初中物理电压电阻解题技巧和训练方法及练习题(含答案)及解析一、电压电阻选择题1．在图中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L 突然变亮，两表示数都变大，则该电路出现的故障可能是（）A. 灯L短路B. 灯L断路C. 电阻R断路D. 电阻R 短路【答案】 D【解析】【解答】先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置.电流表示数变大，说明电路一定出现短路现象电阻R短路。

故答案为：D。

【分析】本题考查学生对电路故障的分析能力。

先根据灯泡的亮度变化确定短路还是断路，然后根据电表的示数情况来判断电路故障具体位置，是短路还是断路。

2．如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A. B.C. D.【答案】 A【解析】【解答】A.电压表和灯泡L1并联，测量L1的电压，A符合题意；B.电压表和电源并联，测量电源电压，B不符合题意；C.当开关断开时，电压表串联，能测量电源电压，开关闭合测量开关处的电压，C不符合题意；D.电压表和灯泡L2并联，测量L2的电压，D不符合题意。

故答案为：A.【分析】电压表要和被测量的位置并联使用。

3．在如图所示的四位科学家中，以其名字命名电阻单位的是（）A. 焦耳B. 欧姆C. 瓦特D. 牛顿【答案】 B【解析】【解答】焦耳是能量的单位；欧姆是电阻的单位；瓦特是功率的单位；牛顿是力的单位；B符合题意.故答案为：B.【分析】电阻的单位是欧姆.4．如图所示电阻箱的示数为（）A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C【解析】【解答】解：电阻箱的示数：0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω．故选C．【分析】电阻箱的读数方法：用△所对的数字乘以下面的倍数，然后把他们相加，就可得出电阻箱的示数．5．石墨烯又称单层墨，它仅由一层碳原子组成，具有许多奇特的属性，包括极强的拉力，优良的导电性和导热性，硬度最大，熔点超过3000℃等，这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性，你认为石墨烯不能用来制成（）A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性，所以可以利用石墨烯制成高压输电线，A不符合题意；石墨烯有极强的拉力，硬度最大，所以可以制成坚韧的防弹衣，B不符合题意；C、石墨烯这种高新材料有可能代替硅成为新的半导体材料，因此可以用来制成发光二极管，C不符合题意；D、根据石墨烯优良的导热性，不能用来制成保温隔热材料，D符合题意.故答案为：D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解，结合题目所给信息，石墨烯不能用来制成保温隔热材料.6．由欧姆定律公式I= 变形得R= ，结合所学电学知识，判断下列说法正确的是（）A. 导体的电阻跟通过导体的电流成反比B. 如果导体被拉长，则其电阻将变小C. 如果通过导体的电流变小，导体的电阻将变大D. 导体两端电压增大时，电流也增大，但其比值不变【答案】D【解析】【解答】解：AC、电阻是导体本身的一种性质，与通过导体的电流没有关系，故AC错误； B、导体电阻的影响因素：导体的长度、横截面积、材料．如果导体被拉长，其长度变长，横截面积变小，则其电阻将变大，故B错误；D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻与流过的电流和两端的电压无关．当导体两端电压增大时，电流也增大，但其比值不变，故D 正确．故选D．【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得，但是导体电阻是导体本身的一种性质，与流过的电流和两端的电压无关．导体的电阻与导体的材料、长度、横截面积等有关．7．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。

【物理】中考物理初中物理电压电阻解题技巧及经典题型及练习题(含答案)一、电压电阻选择题1．关于能源、信息和材料的说法正确的是（）A. 太阳能、风能、天然气是可再生能源B. 光纤通讯是利用光信号传递信息C. 超导体材料可以应用于任何电器并使其效率提高D. 大亚湾核电站利用核聚变释放的能量来发电【答案】B【解析】【解答】解：A、太阳能、风能是可再生能源，天然气是不可再生能源，故A错误；B、光纤通讯主要利用激光信号传递信息，故B正确；C、“超导材料”由于没有电阻，不能用于电能转化为内能的电器，例如电饭锅、电水壶等，故C错误；D、由于裂变是可控的，所以大亚湾核电站利用核裂变释放的能量来发电的，故D错误．故选B．【分析】（1）像水能、风能、太阳能、生物质能等都是能够源源不断的从自然界得到的能源叫可再生能源；像化石能源、核能等短期内不能从自然界得到补充的能源叫不可再生能源；（2）光纤通讯主要利用激光信号传递信息；（3）超导体是零电阻，所有利用电流热效应工作的电器设备都不能用超导材料制作；（4）核裂变和核聚变都能释放能量，但是又有区别，对于核裂变是可控的．2．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。

用电压表检测，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数，则故障是（）A. 开关S接触不良B. ac导线断路C. R1断路D. R2断路【答案】 B【解析】【解答】解：由电路图可知，开关S闭合，R1与R2并联，电流表测干路电流。

开关S闭合一段时间后，电流表示数突然减小，则电路故障为某处断路：当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时，电压表无示数，说明c到电源的负极与b到电源的正极之间是断开的。

由上知a到电源的负极、b到电源的正极之间是接通的，Ac间导线出现了断路。

故答案为：B【分析】结合题意，电流表示数突然减小说明电路故障是断路，根据电压表的示数判定故障之处.3．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

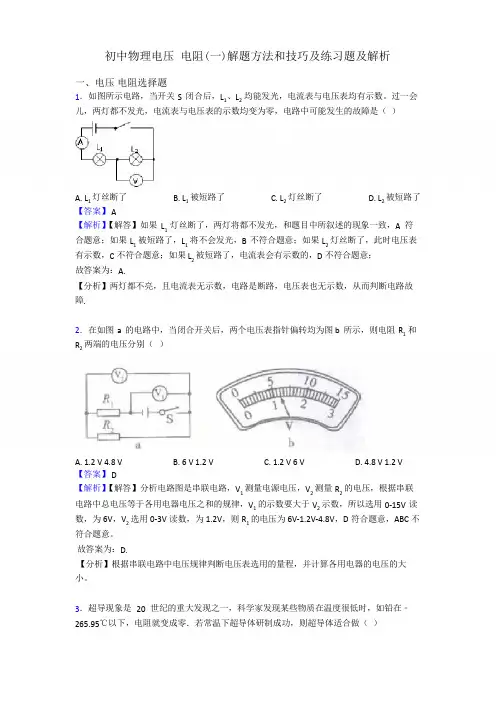

初中物理电压电阻(一)解题方法和技巧及练习题及解析一、电压电阻选择题1．如图所示电路，当开关S闭合后，L1、L2均能发光，电流表与电压表均有示数。

过一会儿，两灯都不发光，电流表与电压表的示数均变为零，电路中可能发生的故障是（）A.L1灯丝断了 B.L1被短路了 C.L2灯丝断了 D.L2被短路了【答案】A【解析】【解答】如果L1灯丝断了，两灯将都不发光，和题目中所叙述的现象一致，A符合题意；如果L1被短路了，L1将不会发光，B不符合题意；如果L2灯丝断了，此时电压表有示数，C不符合题意；如果L2被短路了，电流表会有示数的，D不符合题意；故答案为：A.【分析】两灯都不亮，且电流表无示数，电路是断路，电压表也无示数，从而判断电路故障.2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A.1.2V4.8VB.6V1.2VC.1.2V6VD.4.8V1.2V 【答案】D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。

3．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A.保险丝B.输电线C.滑动变阻器的线圈D.电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．4．下列教材中的探究实验，不需要控制电流一定的是（）A.探究导体电阻与长度的关系B.探究通电导体产生的热量与电阻的关系C.探究电功与电压的关系D.探究电磁铁磁性强弱与线圈匝数的关系【答案】A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．5．相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（）A.长度较长的导体，其横截面积一定小B.长度较长的导体，其横截面积一定大C.长度较长的导体，其横截面积可能小D.两导体的长度、横截面积一定相同【答案】B【解析】【解答】A CB．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC不正确，B符合题意；D.导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D不正确；故答案为：B.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）6．如图甲所示，电源电压保持不变，闭合开关 S ，滑动变阻器的滑片 P 从 b 点滑动 a 点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．下列叙述正确的是（ ）A. 电源电压为 14VB. 图乙中 dc 是表示电压表的示数随电流表示数变化的图线C. 滑片从 b 点滑动 a 点的过程中，电路消耗的总功率最大值为D. 滑片在 a 点时，内电阻 R 消耗的电能为【答案】 C【解析】【解答】A 、滑动变器的滑片 P 在 b 点时，电路中的电流最小，此时两个电压表的示数分别为 12 V 、2 V ，则两个电压表的示数之和为 ；由于电路中滑动变阻器 R 1、电阻 R 、R 2 是串联，此时电源电压一定大于两个电压表的示数之和 14 V ，A 不 符合题意；B 、滑动变器的滑片 P 从 b 点滑到 a 点的过程中，滑动变阻器连入电路的电阻变小，电路中的电流变大，根据串联电路的分压原理可知：滑动变阻器两端的电压变小，根据欧姆定 律可知 R 2 两端的电压变大；所以图乙中 dc 是表示电压表 V 1 的示数随电流表示数变化的图 线，ec 是表示电压表 V 2 的示数随电流表示数变化的图线，B 不符合题意；C 、从“U -I”关系图象可以看出，滑片 P 在 b 点时电流 I b =1 A ，U 1=12 V 、U 2=2 V ； 滑片 P 在 a 点时电流 I a =3 A ，U 1′=6 V 、U 2′=6 V ； 根据欧姆定律和串联电路的电压特点可得电源电压：即： ，解得： R=1 Ω ，则； 所以电路消粍的总功率最大值，C 符合题意.D 、滑片在 a 点时，10 s 内电阻 R 消耗的电能：，D 不符合题意.故答案为：C.【分析】根据电路的连接和滑片移动情况，判断电表的变化，利用电压、电流图像中的数 据计算电阻和电功率.7．关于电流、电压和电阻，下列说法正确的是（ ）A.金属导体中的电流方向与自由电子的定向移动方向相同B.导体中通过的电流越大，它的电阻越小C.两灯泡比较，亮度大的灯泡通过的电流大D.导体两端电压越大，通过该导体的电流就越大【答案】D【解析】【分析】A、正电荷的定向移动方向是电流的方向，电子带负电，电流方向与电子的定向移动方向相反；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关；C、灯泡的亮度由灯泡的实际功率决定，亮度大的灯泡流过的电流不一定大；D、根据公式I=分析答题．【解答】A、电流的方向与正电荷的定向移动方向相同，电子带负电，金属导体中的电流方向与自由电子的定向移动方向相反，故A错误；B、导体电阻由导体材料、长度、横截面积决定，与通过它的电流无关，故B错误；C、两灯比较，实际功率大的灯泡亮度大，由P=UI知，功率大，可能是电流较大，也可能是电压较大，故C错误；D、导体电阻由导体材料、长度、横截面积决定，当导体电阻一定时，由I=知，导体两端的电压越大，通过该导体的电流越大，故D正确；故选D．【点评】本题考查了电流的方向、影响导体电阻大小的因素、影响灯泡亮度的因素、对欧姆定律的理解等问题，是一道基础题．8．如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有一个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A.灯L1断路 B.灯L1短路 C.灯L2断路 D.灯L2短路【答案】C【解析】【解答】A.闭合开关后，若L1断路，则V1、V2测量电源电压，都有示数，A不符合题意；B.若L1短路，则电流表A有示数，V2有示数，B不符合题意；C.若L2断路，则灯泡上没有电流，只有V2有示数，C符合题意；D.若L2短路，则三电表都有示数，D不符合题意。
