五、安装及调试：　１．JL10DB☆　刻度面板说明　①　电流整定旋钮 ②　绿灯：电源指示灯 ③　红灯：过电流指示灯 ④　动作时间整定旋钮 ☆　调试说明　⑴　根据电动机实际工作电流选择一只合适规格的保护器。

EVR150CI继电器规格书1、技术参数注）①.在微小负载水平下能够通断的下限目标值。

该值有时会根据通断频率、环境条件、所期待的可靠水准发生改变，因此在使用时，推荐在实际负载下进行确认②. 寿命测试通断时间：通0.3s,断2.7s，使用二极管时，触点复位时间可能会延迟，电寿命可能会下降，敬请注意。

2、外形尺寸图技术要求：1、未注公差按公差列表。

2、外观无脏污、划伤等不良，标签需正确。

3、安装底部平面度要求：≤0.5mm。

4、出货包装满足功率继电器出货包装标准要求。

※配套连接器信息(选配)母端品牌：矢崎护套：7283-1020金属端子：7116-4020※配套螺丝（选配）规格：GB9074.13十字槽凹穴六角头螺栓组合件_M4×10_8.8级3、标贴信息4、出货检验项目（at 23℃）● 外观检查 ● 尺寸检查 ● 吸合电压 ● 释放电压 ● 额定动作电流 ● 接触电阻 ● 耐电压 ●绝缘电阻5、 正确使用注意事项：⏹ 工作电压1) 吸合电压、释放电压会随着环境温度和使用条件而发生变化，因此敬请注意。

2) 施加的电压超过最大施加电压时，线圈中的异常升温会缩短绝缘涂层的寿命而发生线圈烧损和层间短路，因此请务必注意。

另外，使用环境温度的范围也请注意不要超过使用范围。

3) 对于这款继电器，如果额定电压（或电流）长时间施加到线圈和接点上，然后关闭并立即打开，则线圈温度和线圈电阻将比平时高。

这意味着操作电压也比平时高，超过了额定值（“热启动”）。

在这种情况下，应采取适当措施，例如降低负载电流和通电时间或限制使用环境温度，防止施加额定操作电压以上的线圈电压等。

4) 线圈长期连续通电时，受线圈自身发热的影响，会促使线圈的绝缘发生劣化。

5) 额定值中的主触点额定值均为电阻负载时的数值。

使用L/R>1ms 的感性负载（L 负载）的情况下，请与感性负载并行采取浪涌吸收措施。

未采取措施的情况下，可能会造成电气寿命下降、发生切断不良。

第一节继电器原理知识一、继电器的定义继电器是一种当输入量〔电、磁、声、光、热〕到达一定值时，输出量将发生跳跃式变化的自动控制器件。

继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器一般都有能反映一定输入变量〔如电流、电压、功率、阻抗、频率、温度、压力、速度、光等〕的感应机构〔输入局部〕；有能对被控电路实现“通〞、“断〞控制的执行机构〔输出局部〕；在继电器的输入局部和输出局部之间，还有对输入量进展耦合隔离，功能处理和对输出局部进展驱动的中间机构〔驱动局部〕。

作为控制元件，概括起来，继电器有如下几种作用：1)扩大控制围。

例如，多触点继电器控制信号到达*一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2)放大。

例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3)综合信号。

例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比拟综合，到达预定的控制效果。

4)自动、遥控、监测。

例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

二、继电器的工作原理如下图，当控制电路中的开关K闭合时，电磁铁便具有磁性，将衔铁吸下，使继电器触点接触，与触点相连接的电源电路便接通；当控制开关K断开时，电磁铁的磁性被撤消，继电器触点弹开，电源电路亦随之断开。

三、继电器的继电特性继电器的输入信号*从零连续增加到达衔铁开场吸合时的动作值**,继电器的输出信号立刻从y=0跳跃到y=y m,即常开触点从断到通。

一旦触点闭合，输入量*继续增大，输出信号y将不再起变化。

当输入量*从*一大于**值下降到*f,继电器开场释放，常开触点断开〔如图1〕。

我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。

释放值*f与动作值**的比值叫做反响系数，即K f= *f /**触点上输出的控制功率P c与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=P C/P0第二节．继电器的分类继电器的分类方法较多，可以按作用原理、外形尺寸、保护特征、触点负载产品用途等分类。

1概述JY-150系列电压继电器适用于继电保护线路中，作为过电压保护或低电压闭锁的动作元件。

该产品采用集成电路原理构成，它克服了原来电磁型电压继电器触点易抖动，工作时噪音大，动作值、返回值难调整及运输后动作值易变等缺点，而且不需辅助电源，可代替DY-30，DY-50电磁型电压继电器。

它的性能优于JY-30系列电压继电器，不需要有专门的直流回路来作为继电器的工作电源，方便了用户，抗干扰能力增强。

产品的体积小，功耗低，可靠性高，抗干扰能力强，具有良好的抗震性，并可节约大量原材料，减少工作量，大大降低了劳动强度。

该产品的推广使用具有重大的经济效益和社会效益。

1.1主要功能及特点a) 具有动作指示信号；b) 过电压（或欠电压）动作；c) 线圈串并联可改变整定范围；d) 采用数字式拨轮开关来整定定值；e) 不需要辅助电源，简化了现场的安装配线。

1.2产品型号、规格及订货示例注：JK-1壳体的代号只有四种即：1，2，5，6，其形式与A11的1，2，5，6形式对应。

2 结构端子图JY-150系列电压继电器各类端子图如图2所示。

JY-151 JY-155 JY-152 JY-156JY-153 JY-157 JY-154 JY-158图2 JY-150系列电压继电器端子图（背视）图中：JY-151～JY-154为过电压继电器，触点状态为正常时状态，JY-155～JY-158为欠电压继电器，触点状态为动作时状态，K1、K2、K3为继电器的输出触点。

其中JK-1凸出式结构只有四种形式，即：JY-151，JY-152，JY-155，JY-156,且端子只有8个，即：1，2，3，4，5，6，7，8，分别对应于A11的：1，3，5，7，2，4，6，8。

3 技术参数3.1额定参数及规格3.1.1额定电压：100V、200V（线圈并联值）；3.6动作时间产品的动作时间在1.1倍实测动作值（10次动作的平均值）时，动作时间不大于80ms，在2倍实测动作值时，动作时间不大于40ms，当复查动作时间时，允许测量5次。

继电器类

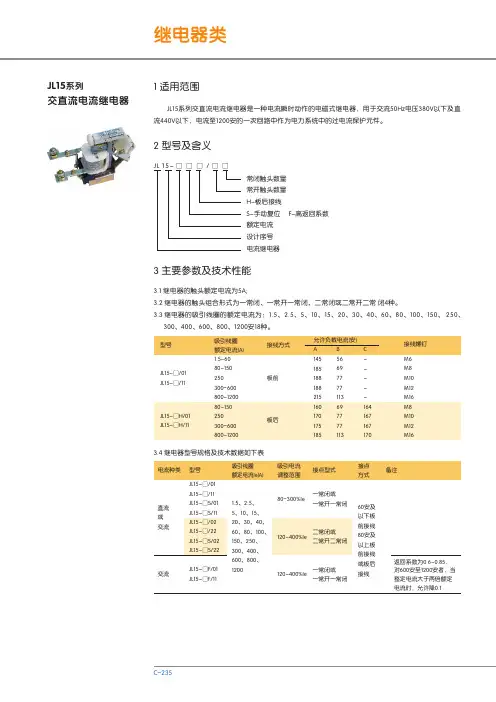

JL15系列 交直流电流继电器
1 适用范围
JL15系列交直流电流继电器是一种电流瞬时动作的电磁式继电器，用于交流50Hz电压380V以下及直 流440V以下，电流至1200安的一次回路中作为电力系统中的过电流保护元件。
2 型号及含义
JL 15- □ □ □ / □ □
常闭触头数量 常开触头数量 H-板后接线 S-手动复位 F-高返回系数 额定电流 设计序号 电流继电器
3 主要参数及技术性能
3.1 继电器的触头额定电流为5A; 3.2 继电器的触头组合形式为一常闭、一常开一常闭、二常闭或二常开二常 闭4种。 3.3 继电器的吸引线圈的额定电流为：1.5、2.5、5、10、15、20、30、40、60、80、100、150、 250、
300、400、600、800、1200安18种。
98 42
62
105
60
2-φ5.5
105 170
56 2-φ5.5
64
64
56 107
B
2-φ5.5
～62
105 66
105
56
5 订货须知
在办理订货时，应指出： a. 继电器的名称和型号； b. 额定电流； c. 接线方式。
C-236
150
C
1200
一常闭或
120~400%Ie
一常开一常闭
60安及 以下板 前接线 80安及 以上板 前接线 或板后 接线
返回系数为0.6~0.85， 对600安至1200安者，当 整定电流大于两倍额定 电流时，允许降0.1
C-235
继电器类
4 外形及安装尺寸
JL15系列电流继电器的外形尺寸及安装尺寸见下图：

使用本继电器时需加直流辅助电压，接入 直流电压时，应注意与额定电压是否相符，正 负极性不能接错，接错时继电器不能工作，电 源指示灯（绿灯）不亮，但不会造成继电器损 坏。被测交流电流按端子接线图所示接入，无 须考虑串并联接法，不能用端子短路板。使用 地点振动和冲击的响应量严酷等级不可超过 ZBK 45020 标准 1 级。继电器采用集成电路元 件构成，在调试使用过程中，应按有关规定进 行，并不得带电插拔内部元件。
电流继电器

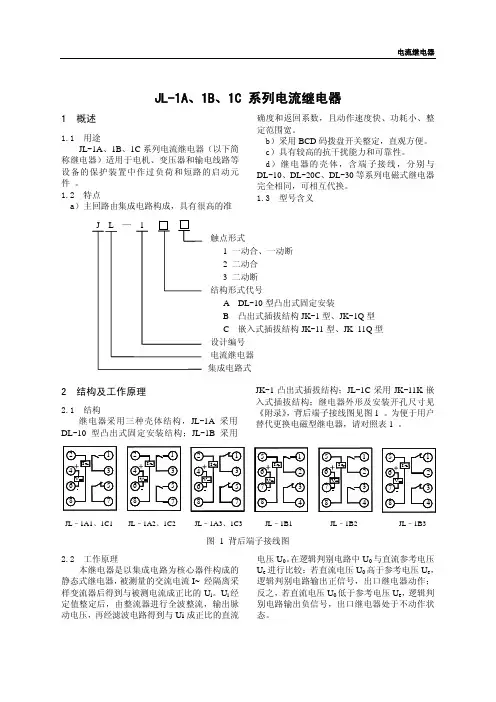

JL-1A1B、1C 系列电流继电器（以下简
称继电器）适用于电机、变压器和输电线路等 设备的保护装置中作过负荷和短路的启动元 件。 1.2 特点
a）主回路由集成电路构成，具有很高的准
确度和返回系数，且动作速度快、功耗小、整 定范围宽。
5 订货须知
a) 产品型号名称及规格； b) 安装接线方式。
3.2 直流辅助电源 220、110、48V，允许变化±10%。
3.3 整定误差 在整定范围内均不大于±3%。
3.4 返回系数 返回系数不小于 0.90。
3.5 动作时间和返回时间 1.2 倍整定值的动作时间不大于 30ms； 2 倍整定值的动作时间不大于 25ms； 返回时间均不大于 27ms。
3.6 功率消耗 交流回路：在加动作值时不大于 2VA。 直流回路：动作前不大于 3W，动作后不大于
5W。 3.7 触点性能
继电器在电压不大于 250V，电流不大于 2A 的直流有感负荷（τ= 5±0.75ms）电路中，触 点的断开容量为 50W。
输出触点允许长期接通电流为 2A 的负载。 3.8 绝缘电阻
按标准测量其绝缘电阻值不小于 300MΩ。 3.9 介质强度
在标准试验大气条件下，继电器导电电路 对外露非带电金属部分及外壳之间，以及在电 气上无联系的不同电路之间，应能承受交流 2kV（有效值）50Hz 试验电压，历时 1min 无绝 缘击穿或闪络现象。 3.10 电寿命为 104 次。

……………………………………………………………………………………………………目录1 概述 (1)1.1 产品主要特点 (1)2 工作原理与结构特征 (2)2.1流量计工作原理 (2)2.2 流量计结构 (2)3技术性能指标 (3)3.1精度等级 (3)3.2典型误差曲线 (3)3.3机械性能指标 (3)3.4电气性能指标 (4)4 流量计外形尺寸 (5)5 安装与使用 (6)5.1流量计安装 (6)5.2流量计使用 (8)6检定与故障处理 (13)6.1 检定 (13)6.2 故障处理 (14)7安全警语 (14)8 维修保养 (14)8.1日常维护 (15)8.2检查周期 (15)9包装、运输及贮存 (15)9.1包装 (15)9.2 运输 (15)9.3贮存 (15)10 开箱检查 (16)11流量计选型 (16)附录天然气物理性质表 (17)…………………………………………………………………………JLLQ系列气体智能罗茨流量计1 概述JLLQ系列气体智能罗茨流量计是我公司吸取了国内外流量仪表的先进技术，自行设计研发的产品。

该产品集流量、压力、温度检测功能于一体，并能进行压力、温度、压缩因子自动补偿的新一代流量计。

该系列产品因配置流量积算仪型号不同，可分为普通型气体罗茨流量计和设定型气体罗茨流量计两大类型产品。

本系列产品适用于餐饮、宾馆等行业的燃气商业结算，输配管网燃气计量，燃气调压站计量，工业和民用锅炉等燃气计量。

本系列产品有隔爆和本安两种防爆型式，经国家防爆电气产品质量监督检验中心(CQST)检定认可，符合国家标准GB 3836.1-2010、GB3836.2-2010、GB3836.4-2010有关规定。

隔爆型防爆标志为Ex d ⅡB T4 Gb，本安型防爆标志为Ex ia ⅡB T4 Ga，防护等级为IP65。

产品执行国家检定规程JJG 633-2005《气体容积式流量计检定规程》和企业标准Q/HJY002-2011《气体腰轮流量计》；并获得了ISO9001质量管理体系认证证书。

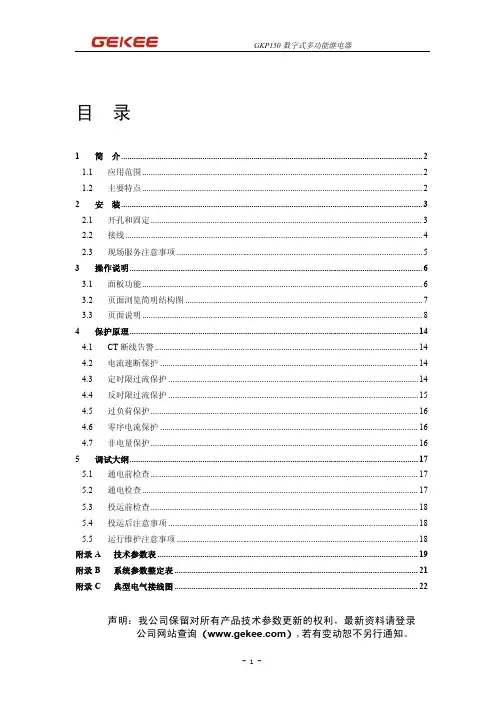

目录1简介 (2)1.1应用范围 (2)1.2主要特点 (2)2安装 (3)2.1开孔和固定 (3)2.2接线 (4)2.3现场服务注意事项 (5)3操作说明 (6)3.1面板功能 (6)3.2页面浏览简明结构图 (7)3.3页面说明 (8)4保护原理 (14)4.1CT断线告警 (14)4.2电流速断保护 (14)4.3定时限过流保护 (14)4.4反时限过流保护 (15)4.5过负荷保护 (16)4.6零序电流保护 (16)4.7非电量保护 (16)5调试大纲 (17)5.1通电前检查 (17)5.2通电检查 (17)5.3投运前检查 (18)5.4投运后注意事项 (18)5.5运行维护注意事项 (18)附录A技术参数表 (19)附录B系统参数整定表 (21)附录C典型电气接线图 (22)声明：我公司保留对所有产品技术参数更新的权利，最新资料请登录公司网站查询（）,若有变动恕不另行通知。

1简介1.1应用范围GKP150系列数字式多功能继电器是我公司推出的以电流电压保护为基本配置的数字式保护单元，适用于我国10kV及以下电压等级的工矿企业，民用建筑配电的小电流接地系统，作为各类电气设备和线路的主保护或后备保护。

GKP150采用微处理器，运用数字处理技术，实现各种保护，以替代传统电磁继电器，实现保护的数字化，智能化。

GKP150的主要功能：1）电流测量：IA、IB、IC、I02）开关量监测：IN1～IN8,8路开关量监测3）电流保护功能：1．电流速断保护2．定时限过电流保护3．反时限过电流保护4．过负荷保护5．零序电流保护4）非电量保护：1．高温告警2．超温跳闸3．轻瓦斯告警4．重瓦斯跳闸5）CT断线告警6）信号继电器输出1．故障跳闸信号2．预告报警信号3．装置故障信号：装置工作正常时线圈通电，节点85闭合，节点86打开。

1.2主要特点◆GKP150系列数字式多功能继电器不仅拥有继电保护完整的保护功能，而且对所有测量量进行数字化的处理和计算，保证了继电保护的可靠性和安全性。

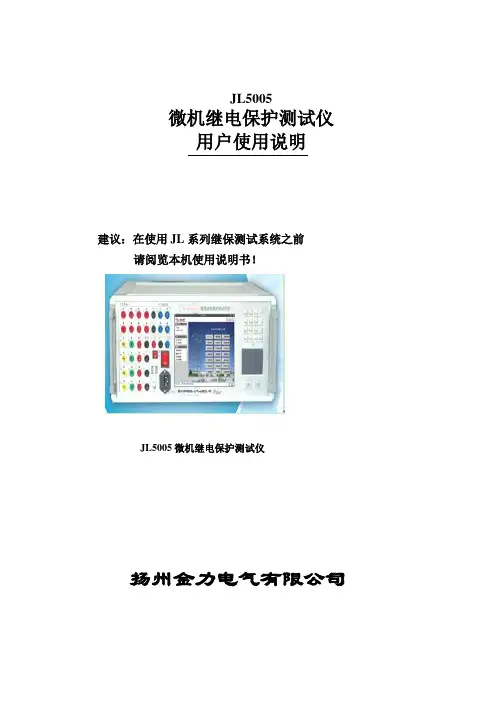

JL5005微机继电保护测试仪用户使用说明建议：在使用JL系列继保测试系统之前请阅览本机使用说明书！JL5005微机继电保护测试仪扬州金力电气有限公司目录第一章装置特点与技术参数 (1)第一节主要特点 (1)第二节技术参数 (2)第二章装置硬件结构 (6)第一节装置硬件组成 (6)第二节装置面板说明 (9)第三章快速入门 (12)第一节试验注意事项 (12)第二节开/关机步骤 (13)第三节键盘、鼠标操作使用方法 (14)第四节继电保护试验项目索引 (15)第四章软件操作方法 (18)第一节软件安装及驱动安装 (18)第二节交流试验 (21)第三节直流试验 (26)第四节频率试验 (28)第五节同期试验 (29)第六节电流电压试验 (32)第七节差动继电器 (33)第八节反时限过流继电器 (34)第九节中间继电器 (35)第十节功率方向 (36)第十一节阻抗阶梯 (38)第十二节零序保护 (41)第十三节整组试验 (43)第十四节状态系列 (47)第十五节阻抗相位特性 (49)第十六节精工电流 (50)第十七节差动试验 (51)第十八节谐波试验 (60)第十九节工频变化量 (61)第二十节故障再现 (62)第二十一节系统振荡 (63)第二十二节计量仪表 (65)第二十三节备自投试验 (66)新手指南附录A 驱动安装说明 (73)附录B USB通信常见故障排除 (75)第一章装置特点与技术参数第一节主要特点1、满足现场所有试验要求。
