电流继电器

电流继电器动作电流的调整方法电流继电器动作电流的调整方法，这话一说，很多人可能会皱眉头，心里想着：这又是个啥东西啊？电流继电器就像个聪明的小助手，负责保护我们的电器设备，确保它们不被过多的电流“虐待”。

如何调整它的动作电流呢？今天就来轻松聊聊。

得了解一下电流继电器的基本原理。

它其实是通过电流的变化来动作的。

当电流过大时，它就会“嗖”一下跳闸，像个大力士把电器保护起来。

这就好比你在吃饭时，突然发现盘子里的菜太多，赶紧把多余的放到别人碗里，免得撑坏了自己。

所以，调整动作电流的目的，就是找到一个合适的“量”，让它既能保护设备，又不至于过于敏感，造成频繁的跳闸。

说到调整，首先得看看继电器上有没有调节螺丝，通常这个小家伙上面会有个旋钮，像调音台似的，你可以轻轻转动。

这个时候，心里千万别着急，慢慢来，给自己点时间。

你可以先把当前的设定记录下来，以免调得太过火，最后反而把设备搞得不堪重负。

比如，有些小电器对电流的要求很严格，而有些则相对宽松，像是一个偏爱清淡的朋友和一个爱吃辣的家伙，调得不合适，双方都不开心。

调节的时候，最好手边准备个万用表。

这个小工具能帮助你实时监测电流的变化，就像你在调试音乐时，耳朵要时刻关注音量一样。

如果你不小心把动作电流调得过低，那可就麻烦了。

因为这时候，电流一旦稍微上升，继电器就会像敏感的炸药一样，啪啪一声跳闸，把一切都搞得灰飞烟灭。

所以，稳住，稳住，记得量力而行。

另一个小技巧就是逐步调节，千万别一次性转得太多。

就像烹饪时加盐，不是一下子就把整瓶倒下去，而是慢慢加，边尝边调。

调到合适的动作电流，继电器就能轻松应对各种电流波动，既能保护设备，也能省心省力。

你会发现，保持设备运行的稳定，真是让人感觉舒心。

然后，要定期检查和维护继电器。

别让它一直待在“隐形”的角落，年久失修可不行。

这就像我们的人体，定期体检才能保证一切正常。

每隔一段时间，就把继电器拿出来，看看它的状态如何，有没有磨损、老化的迹象。

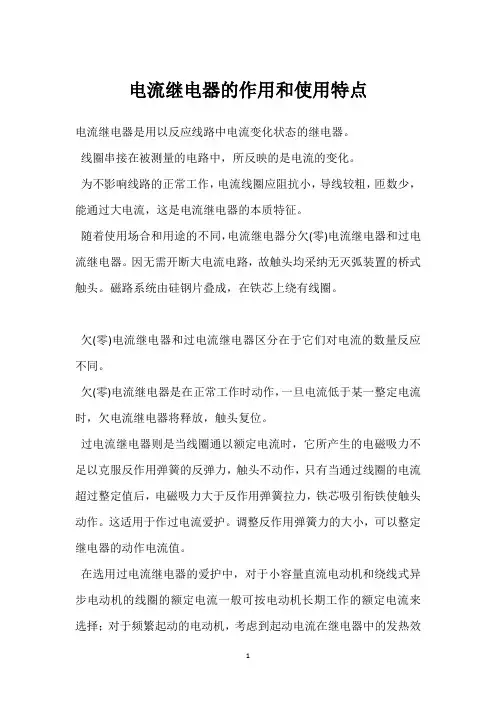

电流继电器的作用和使用特点电流继电器是用以反应线路中电流变化状态的继电器。

线圈串接在被测量的电路中，所反映的是电流的变化。

为不影响线路的正常工作，电流线圈应阻抗小，导线较粗，匝数少，能通过大电流，这是电流继电器的本质特征。

随着使用场合和用途的不同，电流继电器分欠(零)电流继电器和过电流继电器。

因无需开断大电流电路，故触头均采纳无灭弧装置的桥式触头。

磁路系统由硅钢片叠成，在铁芯上绕有线圈。

欠(零)电流继电器和过电流继电器区分在于它们对电流的数量反应不同。

欠(零)电流继电器是在正常工作时动作，一旦电流低于某一整定电流时，欠电流继电器将释放，触头复位。

过电流继电器则是当线圈通以额定电流时，它所产生的电磁吸力不足以克服反作用弹簧的反弹力，触头不动作，只有当通过线圈的电流超过整定值后，电磁吸力大于反作用弹簧拉力，铁芯吸引衔铁使触头动作。

这适用于作过电流爱护。

调整反作用弹簧力的大小，可以整定继电器的动作电流值。

在选用过电流继电器的爱护中，对于小容量直流电动机和绕线式异步电动机的线圈的额定电流一般可按电动机长期工作的额定电流来选择；对于频繁起动的电动机，考虑到起动电流在继电器中的发热效应，继电器的额定电流应选大一级。

依据欠(零)电流继电器和过电流继电器的动作条件可知：欠(零)电流继电器属于长期工作的电器，故应考虑其振动和噪音，应在铁芯中装有短路环，而过电流继电器属于短时工作的电器不需装短路环。

有的过电流继电器带有手动复位机构。

当过电流时，继电器动作，衔铁动作。

衔铁动作后，即使线圈电流减小到零，衔铁也不会返回。

只有当操作人员检查故障并处理后，采纳手动复位，松掉锁扣机构，这时衔铁才会在复位弹簧作用下返回原位，从而避开重复过电流事故的发生。

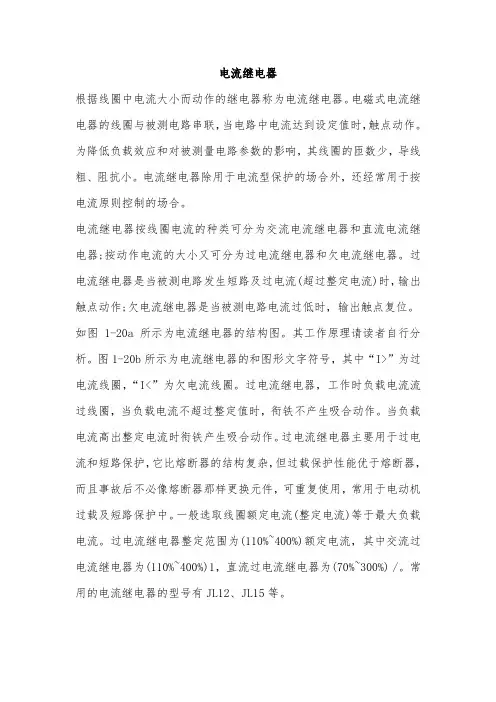

电流继电器根据线圈中电流大小而动作的继电器称为电流继电器。

电磁式电流继电器的线圈与被测电路串联，当电路中电流达到设定值时，触点动作。

为降低负载效应和对被测量电路参数的影响，其线圈的匝数少，导线粗、阻抗小。

电流继电器除用于电流型保护的场合外，还经常用于按电流原则控制的场合。

电流继电器按线圈电流的种类可分为交流电流继电器和直流电流继电器;按动作电流的大小又可分为过电流继电器和欠电流继电器。

过电流继电器是当被测电路发生短路及过电流(超过整定电流)时，输出触点动作;欠电流继电器是当被测电路电流过低时，输出触点复位。

如图 1-20a所示为电流继电器的结构图。

其工作原理请读者自行分析。

图1-20b所示为电流继电器的和图形文字符号，其中“I>”为过电流线圈，“I<”为欠电流线圈。

过电流继电器，工作时负载电流流过线圈，当负载电流不超过整定值时，衔铁不产生吸合动作。

当负载电流高出整定电流时衔铁产生吸合动作。

过电流继电器主要用于过电流和短路保护，它比熔断器的结构复杂，但过载保护性能优于熔断器，而且事故后不必像熔断器那样更换元件，可重复使用，常用于电动机过载及短路保护中。

一般选取线圈额定电流(整定电流)等于最大负载电流。

过电流继电器整定范围为(110%~400%)额定电流，其中交流过电流继电器为(110%~400%)1，直流过电流继电器为(70%~300%) /。

常用的电流继电器的型号有JL12、JL15等。

欠电流继电器，当线圈电流达到或大于动作电流值时，衔铁吸合动作;当线圈电流低于动作电流值时衔铁立即释放。

正常工作时，由于负载电流大于线圈动作电流，衔铁处于吸合状态。

当电路的负载电流降至线圈释放电流值以下时，衔铁释放，所以欠电流继电器的动作电流为释放电流而不是吸合电流。

欠电流继电器动作电流整定范围是:吸合电流为30%~50%1、，释放电流为10%~20%/。

欠电流继电器用于欠电流保护或控制，如直流电动机励磁绕组的弱磁保护、电磁吸盘中的欠电流保护、绕线式异步电动机起动时电阻的切换控制等。

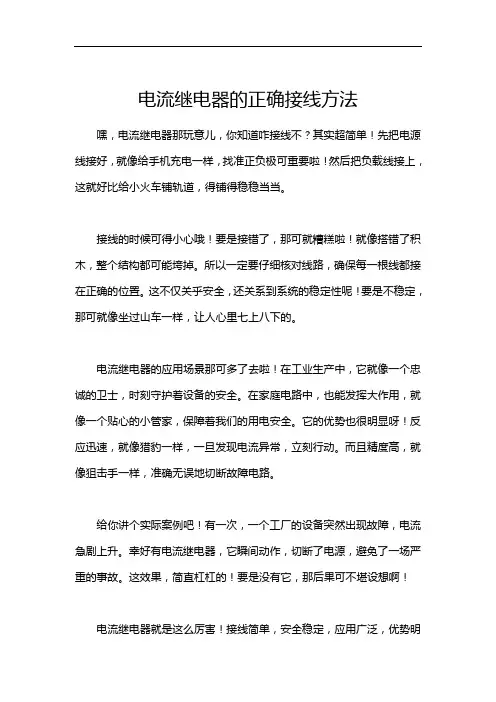

电流继电器的正确接线方法
嘿，电流继电器那玩意儿，你知道咋接线不？其实超简单！先把电源线接好，就像给手机充电一样，找准正负极可重要啦！然后把负载线接上，这就好比给小火车铺轨道，得铺得稳稳当当。

接线的时候可得小心哦！要是接错了，那可就糟糕啦！就像搭错了积木，整个结构都可能垮掉。

所以一定要仔细核对线路，确保每一根线都接在正确的位置。

这不仅关乎安全，还关系到系统的稳定性呢！要是不稳定，那可就像坐过山车一样，让人心里七上八下的。

电流继电器的应用场景那可多了去啦！在工业生产中，它就像一个忠诚的卫士，时刻守护着设备的安全。

在家庭电路中，也能发挥大作用，就像一个贴心的小管家，保障着我们的用电安全。

它的优势也很明显呀！反应迅速，就像猎豹一样，一旦发现电流异常，立刻行动。

而且精度高，就像狙击手一样，准确无误地切断故障电路。

给你讲个实际案例吧！有一次，一个工厂的设备突然出现故障，电流急剧上升。

幸好有电流继电器，它瞬间动作，切断了电源，避免了一场严重的事故。

这效果，简直杠杠的！要是没有它，那后果可不堪设想啊！
电流继电器就是这么厉害！接线简单，安全稳定，应用广泛，优势明
显。

你还等啥呢？赶紧用起来吧！。

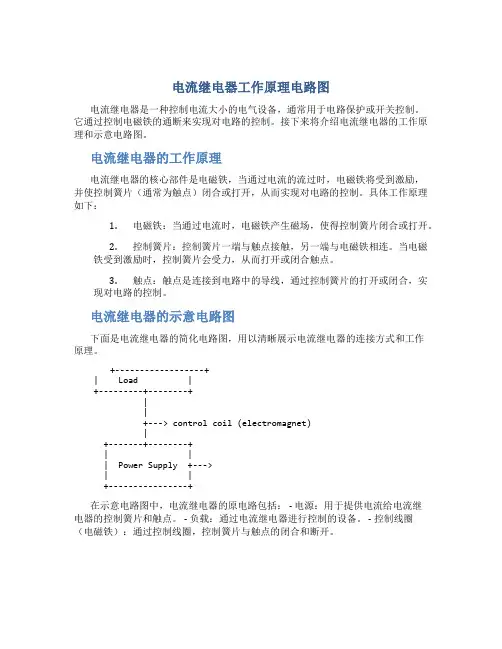

电流继电器的工作原理嘿，咱今儿来聊聊电流继电器的工作原理哈。

电流继电器啊，就像是电路世界里的一个聪明小卫士。

你可以把它想象成一个特别机警的守卫，时刻盯着电流这个“捣蛋鬼”呢。

当电流正常流动的时候，它就安安静静地在那，不声不响，可一旦电流出现了异常，比如说突然变大啦，超出了设定的范围，这时候，这个小卫士可就不干啦！它会立刻行动起来。

就好像你家里养了只小狗，平时乖乖的，可一旦有陌生人靠近，它就汪汪叫个不停。

电流继电器也是这样，它能敏锐地察觉到电流的变化，然后迅速做出反应。

它的工作原理呢，其实并不复杂。

里面有一些精巧的结构和部件，就像是小卫士的眼睛、耳朵和手脚一样。

这些部件能够感知电流的大小和变化，然后根据设定好的规则来决定要不要采取行动。

比如说，有的电流继电器是当电流超过一定值的时候就会动作，有的呢则是在电流低于某个值的时候有反应。

这就像是不同性格的守卫，有的对大动静敏感，有的则更关注那些小动静。

你想想看，如果没有电流继电器，那电路不就乱套啦？电流可能会像脱缰的野马一样，到处乱跑，搞出一堆问题来。

但是有了它，就等于给电路上了一道保险，让我们用电的时候更放心、更安全。

电流继电器在很多地方都大显身手呢。

像那些大型的电气设备、电力系统里，都少不了它的身影。

它就像一个默默守护的英雄，不声不响地为我们的生活和工作保驾护航。

咱平时用的好多电器里面可能都有电流继电器呢，只是我们不知道罢了。

它在背后默默地工作着，确保我们的电器能正常运行，不会出什么岔子。

所以说啊，可别小看了这个小小的电流继电器，它的作用可大着呢！它就像是电路世界里的无名英雄，虽然不显眼，但却至关重要。

下次你再看到那些电器设备的时候，说不定就能想到里面有个小小的电流继电器在努力工作呢！这多有意思呀，不是吗？总之，电流继电器真的是个很了不起的东西，它让我们的用电生活更加安全、可靠。

电流继电器的电路符号1. 介绍电流继电器电流继电器是一种控制高电流的开关设备，它通过小电流控制大电流，常用于工业自动化系统中。

在现代工业领域中，电流继电器被广泛应用于各种控制系统中，例如发电机保护、变压器保护、机械设备控制等。

2. 电路符号在图纸和图表中，为了方便表示和识别不同的元件和设备，人们使用了一系列标准化的符号。

对于电流继电器而言，也有特定的符号来表示它在电路中的位置和功能。

2.1 基本符号下面是一个基本的电流继电器符号：该符号由一个矩形框表示，框内有两条平行线表示触点。

触点上方有一个弯曲向上的箭头表示线圈（coil），线圈是用来产生磁场以控制触点闭合或断开的部分。

2.2 扩展符号除了基本符号外，还存在一些扩展符号来表示电流继电器的特定功能。

以下是一些常见的扩展符号：•双触点：有时候一个电流继电器会有两个触点，这种情况下可以使用双线表示。

例如，一个双触点的电流继电器可以用下面的符号表示：•通常闭合（Normally Closed）：有些电流继电器在未被激活时是闭合状态，当线圈被激活时才断开。

这种情况下可以使用一个斜线和字母“C” 来表示。

例如，一个通常闭合的电流继电器可以用下面的符号表示：•通常断开（Normally Open）：与通常闭合相反，有些电流继电器在未被激活时是断开状态，当线圈被激活时才闭合。

这种情况下可以使用一个斜线和字母“O” 来表示。

例如，一个通常断开的电流继电器可以用下面的符号表示：•双刀双掷（Double Throw）：有时候一个电流继电器可以同时控制两个电路，这种情况下可以使用一个符号来表示。

例如，一个双刀双掷的电流继电器可以用下面的符号表示：3. 总结电流继电器是一种重要的控制设备，在各种工业自动化系统中起到关键作用。

为了方便标识和识别不同的元件和设备，人们使用了标准化的符号来表示电流继电器在电路中的位置和功能。

基本符号由一个矩形框和两条平行线组成，表示触点和线圈。

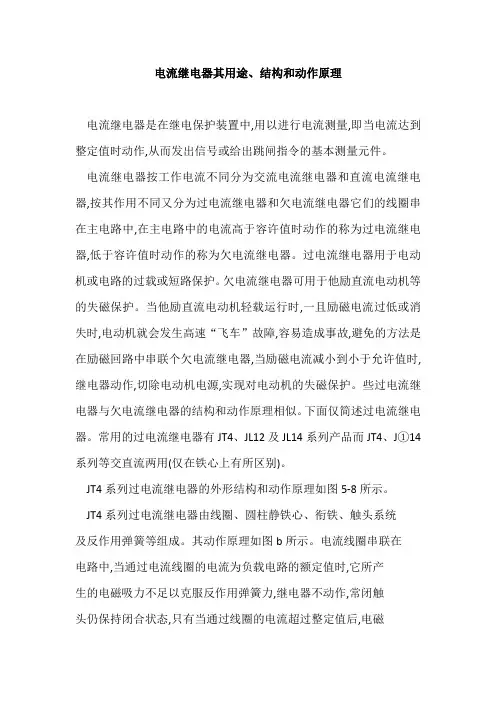

电流继电器其用途、结构和动作原理
电流继电器是在继电保护装置中,用以进行电流测量,即当电流达到整定值时动作,从而发出信号或给出跳闸指令的基本测量元件。

电流继电器按工作电流不同分为交流电流继电器和直流电流继电器,按其作用不同又分为过电流继电器和欠电流继电器它们的线圈串在主电路中,在主电路中的电流高于容许值时动作的称为过电流继电器,低于容许值时动作的称为欠电流继电器。

过电流继电器用于电动机或电路的过载或短路保护。

欠电流继电器可用于他励直流电动机等的失磁保护。

当他励直流电动机轻载运行时,一且励磁电流过低或消失时,电动机就会发生高速“飞车”故障,容易造成事故,避免的方法是在励磁回路中串联个欠电流继电器,当励磁电流减小到小于允许值时,继电器动作,切除电动机电源,实现对电动机的失磁保护。

些过电流继电器与欠电流继电器的结构和动作原理相似。

下面仅简述过电流继电器。

常用的过电流继电器有JT4、JL12及JL14系列产品而JT4、J①14系列等交直流两用(仅在铁心上有所区别)。

JT4系列过电流继电器的外形结构和动作原理如图5-8所示。

JT4系列过电流继电器由线圈、圆柱静铁心、衔铁、触头系统
及反作用弹簧等组成。

其动作原理如图b所示。

电流线圈串联在
电路中,当通过电流线圈的电流为负载电路的额定值时,它所产
生的电磁吸力不足以克服反作用弹簧力,继电器不动作,常闭触
头仍保持闭合状态,只有当通过线圈的电流超过整定值后,电磁
吸力大于反作用弹簧拉力,继电器动作、铁心吸引衔铁使常闭触头断开,切断控制回路,从而保护了负载回路。

调节反作用弹簧力,可整定继电器的动作电流值。

&实验一电流继电器特性实验一、实验目的1.了解电流继电器的结构。

2.熟悉电流继电器的构成原理。

3.学会调整、测量电流继电器的动作值、返回值和计算返回系数。

4.测量电流继电器的基本特性。

二、实验内容实验电路原理图如图2-2所示：图2-2 电流继电器动作电流值测试实验原理图实验步骤如下：（1）按图接线，将电流继电器的动作值整定为1A，使调压器输出指示为0V，滑线电阻的滑动触头放在中间位置。

（2）查线路无误后，先合上三相电源开关（对应指示灯亮），再合上单相电源开关和直流电源开关。

（3）慢慢调节调压器使电流表读数缓慢升高，记下继电器刚动作（动作信号灯XD1亮）时的最小电流值，即为动作值。

（4）继电器动作后，再调节调压器使电流值平滑下降，记下继电器返回时（指示灯XD1灭）的最大电流值，即为返回值。

（5）重复步骤（2）至（4），测三组数据。

（6）实验完成后，使调压器输出为0V，断开所有电源开关。

（7）分别计算动作值和返回值的平均值即为电流继电器的动作电流值和返回电流值。

（8）计算整定值的误差、变差及返回系数。

误差＝［动作最小值－整定值]／整定值变差＝［动作最大值－动作最小值］／动作平均值 100% 返回系数＝返回平均值／动作平均值表2-1 电流继电器动作值、返回值测试实验数据记录表三、实验报告要求1.详细说明实验内容和实验步骤2.认真整理实验记录3.比较各项的实验数据，分析其产生的原因四、思考题1.如何调整电流继电器的返回系数？2.电流继电器的动作电流与哪些因素有关？实验二电压继电器特性实验一、实验目的1.了解电压继电器的结构。

2.熟悉电压继电器的构成原理。

3.学会调整、测量电压继电器的动作值、返回值和计算返回系数。

4.测量电压继电器的基本特性。

二、实验内容低电压继电器动作值测试实验电路原理图如下图2-4所示：图2-4 低电压继电器动作值测试实验电路原理图实验步骤如下：（1）按图接线，检查线路无误后，将低电压继电器的动作值整定为60V，使调压器的输出电压为0V，合上三相电源开关和单相电源开关及直流电源开关（对应指示灯亮），这时动作信号灯XD1亮。

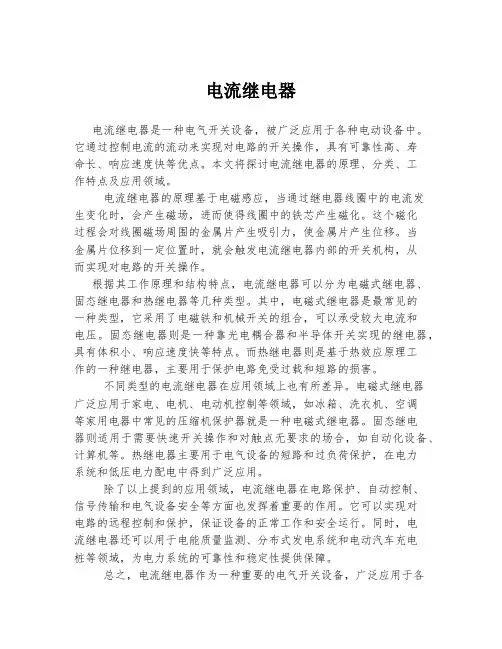

电流继电器电流继电器是一种电气开关设备，被广泛应用于各种电动设备中。

它通过控制电流的流动来实现对电路的开关操作，具有可靠性高、寿命长、响应速度快等优点。

本文将探讨电流继电器的原理、分类、工作特点及应用领域。

电流继电器的原理基于电磁感应，当通过继电器线圈中的电流发生变化时，会产生磁场，进而使得线圈中的铁芯产生磁化。

这个磁化过程会对线圈磁场周围的金属片产生吸引力，使金属片产生位移。

当金属片位移到一定位置时，就会触发电流继电器内部的开关机构，从而实现对电路的开关操作。

根据其工作原理和结构特点，电流继电器可以分为电磁式继电器、固态继电器和热继电器等几种类型。

其中，电磁式继电器是最常见的一种类型，它采用了电磁铁和机械开关的组合，可以承受较大电流和电压。

固态继电器则是一种靠光电耦合器和半导体开关实现的继电器，具有体积小、响应速度快等特点。

而热继电器则是基于热效应原理工作的一种继电器，主要用于保护电路免受过载和短路的损害。

不同类型的电流继电器在应用领域上也有所差异。

电磁式继电器广泛应用于家电、电机、电动机控制等领域，如冰箱、洗衣机、空调等家用电器中常见的压缩机保护器就是一种电磁式继电器。

固态继电器则适用于需要快速开关操作和对触点无要求的场合，如自动化设备、计算机等。

热继电器主要用于电气设备的短路和过负荷保护，在电力系统和低压电力配电中得到广泛应用。

除了以上提到的应用领域，电流继电器在电路保护、自动控制、信号传输和电气设备安全等方面也发挥着重要的作用。

它可以实现对电路的远程控制和保护，保证设备的正常工作和安全运行。

同时，电流继电器还可以用于电能质量监测、分布式发电系统和电动汽车充电桩等领域，为电力系统的可靠性和稳定性提供保障。

总之，电流继电器作为一种重要的电气开关设备，广泛应用于各个领域。

它通过控制电流的流动来实现对电路的开关操作，具有可靠性高、寿命长、响应速度快等优点。

不同类型的电流继电器适用于不同的场合，满足了不同领域的需求。

电流继电器
电流继电器反映的是电流信号。

在使用时电流继电器的线圈和负载串联，其线圈匝数少而线径粗。

这样，线圈上的压降很小，不会影响负载电路的电流，而导线粗电流大仍可获得需要的磁势。

常用的电流继电器有欠电流继电器和过电流继电器两种。

欠电流继电器在电路正常工作时，继电器线圈流过负载额定电流，衔铁吸合动作；当电路电流减小到某一整定值（0.3～0.65I N）以下时，衔铁释放，带动触头复原。

欠电流继电器在电路中起欠电流保护作用，常用其常开触头进行保护。

当继电器欠电流释放时，常开触点断开控制电路。

直流电动机的励磁电流过小会使电动机超速，甚至“飞车”，可以使用直流欠电流继电器进行保护。

而交流电路不需欠电流保护，所以无交流欠电流继电器。

直流欠电流继电器的吸合电流I o=（0.3～0.65）I N，释放电流I r=（0.1～0.2）I N。

过电流继电器在电路正常工作时，通过线圈的电流为额定值，它所产生的电磁力不足以克服反作用弹簧力，过电流继电器不动作；当电路中电流超过某一整定值时，电磁吸力大于反作用弹簧力，衔铁吸合动作，使常闭触点断开，切断控制回路，对电路起过电流保护作用。

过电流继电器主要用作电动机的短路保护，通常把动作电流整定在启动电流的1.1～1.3倍。

过电流继电器常用于桥式起重机电路中。

常
用产品为JT4、JL12及JL14等系列。

下图所示为电流继电器的图形、文字符号。
