LT4760M7S电子式过电流继电器使用说明

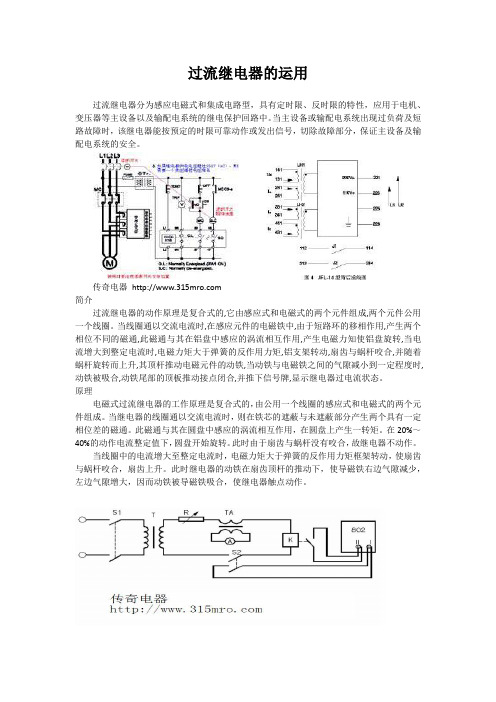

过流继电器的运用过流继电器分为感应电磁式和集成电路型，具有定时限、反时限的特性，应用于电机、变压器等主设备以及输配电系统的继电保护回路中。

当主设备或输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠动作或发出信号，切除故障部分，保证主设备及输配电系统的安全。

传奇电器简介过流继电器的动作原理是复合式的,它由感应式和电磁式的两个元件组成,两个元件公用一个线圈。

当线圈通以交流电流时,在感应元件的电磁铁中,由于短路环的移相作用,产生两个相位不同的磁通,此磁通与其在铝盘中感应的涡流相互作用,产生电磁力知使铝盘旋转,当电流增大到整定电流时,电磁力矩大于弹簧的反作用力矩,铝支架转动,扇齿与蜗杆咬合,并随着蜗杆旋转而上升,其顶杆推动电磁元件的动铁,当动铁与电磁铁之间的气隙减小到一定程度时,动铁被吸合,动铁尾部的顶板推动接点闭合,并推下信号牌,显示继电器过电流状态。

原理电磁式过流继电器的工作原理是复合式的，由公用一个线圈的感应式和电磁式的两个元件组成。

当继电器的线圈通以交流电流时，则在铁芯的遮蔽与未遮蔽部分产生两个具有一定相位差的磁通。

此磁通与其在圆盘中感应的涡流相互作用，在圆盘上产生一转矩。

在20%～40%的动作电流整定值下，圆盘开始旋转。

此时由于扇齿与蜗杆没有咬合，故继电器不动作。

当线圈中的电流增大至整定电流时，电磁力矩大于弹簧的反作用力矩框架转动，使扇齿与蜗杆咬合，扇齿上升。

此时继电器的动铁在扇齿顶杆的推动下，使导磁铁右边气隙减少，左边气隙增大，因而动铁被导磁铁吸合，使继电器触点动作。

当继电器线圈中的电流为整定值时，感应元件的动作时限与电流的平方成反比。

随着电流的增加，导磁体饱和，动作时限逐渐趋于定值。

当线圈中的电流大到某一电流倍数时，电磁元件瞬时动作，因而继电器的动作时限具有有限反延时的特性。

继电器具有若干抽头，用以调整感应元件与电磁元件的动作电流。

另外用倍流螺钉改变动铁与电磁铁之间的气隙来调整电磁元件动作电流。

数字式直流过电流、欠电流继电器使用说明书一、产品功能（1）数字式直流电流继电器具有过电流、欠电流保护功能，过电流、欠电流整定范围为测量范围，整定值和延时时间通过面板按键设置，兼作数字式直流电流表，亦可作为负载控制继电器。

（2）继电器复位有自动和手动两种方式可选。

当工作于手动复位方式时，如电流恢复到正常状态，必须按复位键，输出继电器才能恢复到正常状态。

（3）保护输出类型为继电器式，过电流、欠电流分别独立控制。

（4）自动捕捉被测电流的最大值和最小值并显示。

·产品的部分功能和参数可按用户要求定制二、技术参数三、参数设置及调试名称 功能默认值及设置范围（EIR-RDHL-5） 默认值及设置范围 （EIR-RDHL-A） C0 分流器额定电流（A） 5(固定值)100（5～999） C1 分流器额定压降（mV） 5.00（4.00～6.00） 75（40～100） HI 过电流设定值（A） 3.00（0～5.00） 80（0～C0） HT 过电流延时时间（秒） 5.0（0.1～99.9） 5.0（0～99.9） LO 欠电流设定值（A） 2.00（0～5.00） 20（0～C0） LT 欠电流延时时间（秒） 5.0（0.1～99.9） 5.0（0～99.9） C2 复位方式1（1：手动，0：自动）1（1：手动，0：自动）备注C1参数影响测量精度，以出厂设置为准，如所配分流器误差较大，可微调C1参数 HT、LT 设为0时，继电器动作响应时间约为35毫秒。

参数名称 型号及参数值备注测量范围 EIR-RDHL-5 EIR-RDHL-A 超过5A 需配分流器 （可选40～100mV）0.00～5.00A0～999A误差0.5级 100A 以下精确到1位小数，100A 以上精确到个位继电器最小响应时间 约35毫秒输出继电器容量 3A/250VAC 或3A/30VDC（阻性负载）1常开1常闭（带公共端）辅助工作电源 85～265VAC 或110～360VDC交直流通用 其他电源可定制功耗 ≤4VA 安装方式 导轨安装 外形尺寸 53mm×88mm×58mm重量<400克使用环境温度及湿度 温度为-20～60℃ ;湿度为10～85%防护等级 IP30型号： EIR-RDHL- 5EIR-RDHL -A1.参数调试：（自动复位方式）（1）过电流：当检测的电流大于过电流设定值HI且持续时间大于过电流延时设定时间HT，过电流输出继电器动作，当电流小于过电流设定值时过电流继电器立即释放。

继电器的相关学问与使用继电器如何操作继电器是依据电磁效应设计而成一种可控型的开关器件，紧要有线圈、衔铁和触点构成，所起到的功能是弱电掌控强电、小电流掌控大电流。

在工业自动化、新能源汽车继电器是依据电磁效应设计而成一种可控型的开关器件，紧要有线圈、衔铁和触点构成，所起到的功能是弱电掌控强电、小电流掌控大电流。

在工业自动化、新能源汽车（高压接触器）、通讯行业有着广泛的应用。

下面介绍一下继电器的相关学问和使用方法。

继电器的工作原理继电器的输入端是线圈，输出端是机械触点。

当线圈两端加上合适的电压后，线圈中会有电流流过，电生磁，线圈的铁芯产生磁力，使的衔铁动作让触点动作。

继电器的作用继电器可以实现弱电掌控强电、小电流掌控大电流的作用。

例如工控行业，常常用到继电器来掌控交流电磁阀、交流电机等，而主控的核心是PLC。

用PLC来掌控继电器的线圈，交流负载接入触点的回路中，可以实现PLC掌控交流负载的目的。

继电器的关键参数继电器的关键参数有这么几个：线圈电压、触点容量和使用寿命。

所谓线圈电压，就是指继电器工作时加在线圈两端的额定电压，在购买继电器时；店家都会询问要买几伏的，就是指继电器的线圈电压，如5V继电器、12V继电器、24V继电器等。

触点容量，就是在掌控回路中触点最大能承受的工作电压和工作电流，假如5A/DC30V,10A/AC220V。

机械式继电器的触点都是具有使用寿命的，如其机械耐久性为10000次，5000次等。

继电器还有其他参数如，线圈功率、线圈电阻、释放电压等。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

继电器用法嘿，朋友们！今天咱来聊聊这继电器呀！你说这继电器就像是电路中的小精灵，默默地守护着电流的通行呢！继电器啊，其实就像是一个特别靠谱的守门员。

它站在电路的关键位置，决定着电流能不能顺利通过。

比如说，在一些复杂的电路系统中，我们就需要继电器来帮我们控制各种电器设备的开关。

就好像你家里的电灯开关，你一按，灯就亮了，这里面说不定就有继电器在悄悄工作呢！你想想看，要是没有继电器，那电路不就乱套啦？电流就像没头苍蝇一样到处乱撞。

但有了继电器，一切都变得井井有条啦！它能根据我们的需要，准确地控制电流的走向和通断。

咱再打个比方，继电器就像是一个交通指挥员。

在路口指挥着车辆的通行，让该走的走，该停的停。

它能确保每一个电器都能在合适的时候得到电流的“滋润”，而不会出现混乱的情况。

而且啊，继电器的种类那可真是多了去了。

有电磁继电器、固态继电器等等。

每一种都有它独特的本领和用途呢！就像不同的工具，用来解决不同的问题。

比如说电磁继电器吧，它靠电磁力来工作，就像一个大力士，能轻松地控制开关。

固态继电器呢，则更加小巧灵活，就像一个敏捷的小精灵，在一些对体积和速度要求高的地方大显身手。

那怎么用这继电器呢？这可得仔细点。

首先你得根据你的电路需求，选对合适的继电器种类。

要是选错了，那可就麻烦啦，就好像你让一个短跑运动员去举重，那能行吗？然后呢，要正确地连接它，让它能在电路中发挥作用。

这就好比给它安排了一个合适的岗位，让它能尽情施展才华。

在实际使用中，可不能马虎哟！要是不小心接错了线，那可能就会导致电路出问题，甚至引发危险呢！这可不是开玩笑的呀！所以一定要认真仔细，就像对待宝贝一样对待继电器。

总之呢，继电器虽然看起来小小的，但其作用可大着呢！它是电路世界里不可或缺的一部分。

有了它，我们的电器设备才能正常工作，我们的生活才能更加便利。

所以啊，大家可别小瞧了这小小的继电器呀！它可是有着大能量的呢！原创不易，请尊重原创，谢谢!。

第一节继电器原理知识一、继电器的定义继电器是一种当输入量〔电、磁、声、光、热〕到达一定值时，输出量将发生跳跃式变化的自动控制器件。

继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。

继电器一般都有能反映一定输入变量〔如电流、电压、功率、阻抗、频率、温度、压力、速度、光等〕的感应机构〔输入局部〕；有能对被控电路实现“通〞、“断〞控制的执行机构〔输出局部〕；在继电器的输入局部和输出局部之间，还有对输入量进展耦合隔离，功能处理和对输出局部进展驱动的中间机构〔驱动局部〕。

作为控制元件，概括起来，继电器有如下几种作用：1)扩大控制围。

例如，多触点继电器控制信号到达*一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2)放大。

例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3)综合信号。

例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比拟综合，到达预定的控制效果。

4)自动、遥控、监测。

例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

二、继电器的工作原理如下图，当控制电路中的开关K闭合时，电磁铁便具有磁性，将衔铁吸下，使继电器触点接触，与触点相连接的电源电路便接通；当控制开关K断开时，电磁铁的磁性被撤消，继电器触点弹开，电源电路亦随之断开。

三、继电器的继电特性继电器的输入信号*从零连续增加到达衔铁开场吸合时的动作值**,继电器的输出信号立刻从y=0跳跃到y=y m,即常开触点从断到通。

一旦触点闭合，输入量*继续增大，输出信号y将不再起变化。

当输入量*从*一大于**值下降到*f,继电器开场释放，常开触点断开〔如图1〕。

我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。

释放值*f与动作值**的比值叫做反响系数，即K f= *f /**触点上输出的控制功率P c与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=P C/P0第二节．继电器的分类继电器的分类方法较多，可以按作用原理、外形尺寸、保护特征、触点负载产品用途等分类。

继电器使用说明范文
一、继电器的分类
1.常用继电器
继电器一般可分为四大类：电磁继电器、电容继电器、容性继电器及
热继电器。

(1)电磁继电器：是依靠电磁线圈构成电磁场而进行控制的，通常可
以说明电动机、变压器及直流电容器等输出电流。

(2)电容继电器：是将电容作为发射器，由电容改变电极板的电容电
压和电容容量来控制负载的其中一功能，如灯光控制、水泵控制等。

(3)容性继电器：是将容性绕组的电流变化控制负载的功能，如控制
可调谐整流开关柜、调整水泵开关等。

(4)热继电器：是依靠温度控制热继电器内元件的电阻变化而进行控
制的，常用于轻负载的开关控制，如温控控制等。

2.特殊继电器
(1)延时继电器：是将控制继电器的触点引出经过一定程序的延时而
控制负载的功能，如节电开关控制等。

(2)半桥继电器：是将继电器的主触点拆分成正极和负极，并分别引
出可控制正极和负极而控制负载的功能，如控制可变电容器等。

(3)调速器继电器：是将继电器作为调速器的发射器，将电流送入调
速器的调节腔以改变电路中的电容容量而控制负载的功能，如控制变速箱、风机功率调节等。

继电器介绍以及工作原理哎呀，说起继电器，这玩意儿可真是个神奇的小东西。

你别看它个头不大，但作用可不小。

继电器，说白了，就是用来控制电路的开关，它能让电流在电路中“走”或者“停”。

这就像是你家里的电灯开关，一按，灯就亮了；再一按，灯就灭了。

继电器也是这么个原理，但它更复杂，更智能。

咱们先来聊聊继电器长啥样。

继电器通常由几个部分组成：线圈、触点和弹簧。

线圈就是一圈圈的铜线，通电后会产生磁场；触点呢，就是两个金属片，它们可以接触也可以分开；弹簧就是用来控制触点的，让它们在没有电的时候保持分开状态。

工作原理嘛，其实挺简单的。

当给继电器的线圈通电时，线圈产生的磁场就会吸引触点，让它们闭合，这样电流就能通过触点流过电路了。

一旦线圈断电，磁场消失，弹簧就会把触点弹开，电路也就断开了。

这个过程就像是你按开关一样，只不过继电器是自动的，不需要你动手。

举个例子，想象一下你家里的空调。

当你按下遥控器，空调开始工作，这就是继电器在起作用。

遥控器发出的信号被空调接收后，继电器的线圈得到电，触点闭合，电流就流到空调的电机里，空调就开始吹风了。

等你调到合适的温度，空调停止工作，继电器的线圈断电，触点分开，电机也就停了。

继电器的好处可多了，它不仅能控制电流，还能保护电路。

比如，如果电路中电流过大，继电器可以自动断开，防止电路烧坏。

这就像是你家里的保险丝，电流一大，保险丝就熔断了，保护了家里的电路。

继电器还有个兄弟，叫固态继电器。

这家伙更先进，没有触点，用的是半导体材料。

它的好处是反应速度快，体积小，寿命长。

但是，它也有缺点，就是不能承受太大的电流和电压。

总之，继电器这玩意儿，虽然不起眼，但在我们生活中可是无处不在。

从家用电器到工业设备，哪儿都离不开它。

下次你看到家里的电器，不妨想想，里面可能就藏着一个小小的继电器，默默地控制着电流的流动呢。

继电器使用方法及注意事项继电器是一种常见的电气元件，在电路中起到控制信号的放大、转化和隔离的作用。

以下是关于继电器的使用方法和注意事项的详细介绍。

一、继电器的使用方法：1.选择合适的继电器：在选用继电器时，需要根据所控制的电流、电压和负载类型等因素选择适合的继电器型号。

继电器通常标有最大允许的电流和电压。

2.接线方式：-继电器线圈接线：继电器的线圈有两个线头，通常标有“＋”和“-”，分别代表正极和负极。

为了保证继电器的正常工作，通常线圈的负极与电源的负极相连，而正极通过控制信号开关控制。

-继电器触点接线：继电器的触点有通常有两组，分别是常闭触点和常开触点。

常闭触点在继电器没有接通时闭合，而常开触点在继电器没有接通时断开。

根据所需的电路接线方式，可以选择使用常开触点或者常闭触点。

3.控制信号的输入：根据继电器的种类不同，控制信号的输入方式也会有所不同。

常见的控制信号输入方式包括：直流控制信号，交流控制信号，数字控制信号和模拟控制信号等。

4.设置工作参数：根据所需的功能，可以设置继电器的工作参数。

例如，设置动作电压、动作时间延迟等。

5.加入保护电路：为了保护继电器和其控制电路，通常需要在继电器的线圈和触点之间加入保护电路。

常见的保护电路有瞬态电压抑制器、二级保护电路等。

二、继电器的注意事项：1.选择适当的继电器类型：不同的继电器类型适用于不同的应用场景，因此需要根据具体的应用需求选择合适的继电器。

例如，需要控制高电压或高电流的负载时，应选择能够承受相应电压和电流的继电器。

2.正确接线：继电器的线圈和触点接线都需要正确连接。

接线错误可能会导致继电器无法正常工作或损坏。

应仔细查看继电器的线圈和触点电路图，并根据线路图正确接线。

3.适当控制信号的输入：继电器的控制信号通常需要满足一定的输入电压或电流范围才能正常工作，因此需要适当控制信号的输入。

过高或过低的信号可能会导致继电器无法正常工作。

4.注意电源的稳定性：继电器对电源的稳定性有一定的要求，如果电源波动过大，可能会导致继电器频繁开关或不稳定的工作。

功率继电器正确使用方法
关于安装：
1、使用下述的紧固钮拧紧各部的螺丝，如果螺丝松动，通电时产生异常热量，从而导致继电器烧坏。

2、请勿使继电器跌落或将其拆分。

否则不但无法达到动作特性，而且会使其受损、引发触电或烧坏。

3、由于本继电器内置水磁体，因此不能用于800A/m以上的强磁场中。

开关时产生的电弧放电可能因磁场而扭曲，引起飞弧或绝缘故障。

4、本继电器是直流高电压开闭设备。

如果用于记载规格范围意外的电压，可能无法切断负债，并导致起火。

为防止火势蔓延，应采用一种在紧急情况下可以切断电流负载的电路结构。

为确保系统安全，应定期更换部件。

5、如果继电器用于无负债开关，接触电阻值可能增大，应事先通过实际设备进行确认
6、本继电器内部含有高压气体。

即使开关频率很低，环境温度和接触点间的电弧放电所产生的热量也可能使密封气体泄漏，造成电弧切断鼓掌。

7、对于本继电器，如果额定电压连续施加到线圈和连点上，然后关闭并立即打开，由于线圈温度上升，线圈电阻将会增大，动作电压升高，超出额定动作电压。

这种情况下，应采取适当措施，如降低负载电流、减少通电时间或降低使用环境温度。

一模块说明:
1、模块采用正品优质继电器，常开接口最大负载：交流250V/10A，直流30V/10A;
2、采用贴片光耦隔离，驱动能力强，性能稳定；触发电流5mA；
3、模块工作电压5V；
4、模块可以通过跳线设置高电平或低电平触发；
5、容错设计，即使控制线断，继电器也不会动作；
6、电源指示灯（绿色），继电器状态指示灯（红色）
7、接口设计人性化，所有接口均可通过接线端子直接连线引出，非常方便
8、模块尺寸：50mm * 26mm* 18.5mm（长*宽*高)
9、设有4个固定螺栓孔，孔3.1mm，间距44.5mm*20.5mm
二模块接口:
1、DC+：接电源正极（电压按继电器要求5V）
2、DC-：接电源负极
3、IN：可以高或低电平控制继电器吸合
继电器输出端：
1、NO：继电器常开接口，继电器吸合前悬空，吸合后与COM短接
2、COM：继电器公用接口
3、NC：继电器常闭接口，继电器吸合前与COM短接，吸合后悬空
高低电平触发选择端：
1.跳线与LOW短接时为低电平触发;
2.跳线与high短接时为高电平触发。

接线可参考下面接线图：。
