剩余电流继电器一．产品定义剩余电流继电器是检测剩余电流，将剩余电流值与基准值相比较，当剩余电流值超过基准值时，发出一个机械开闭信号使机械开关电器脱扣或声光报警装置发出报警的电器。
剩余电流继电器常和交流接触器或低压断路器组成剩余电流保护器，作为农村低压电网的总保护开关或分支保护开关使用。
剩余电流继电器适用于0.4kV电压等级TN-C-S、TN-S及局部TT系统，检测系统中的剩余电流、温度等有关电气火灾隐患，当被保护线路中监控装置参数超过报警设定值时，能发生报警和控制信号，以便消除剩余电流引起的电气火灾隐患。
产品采用RS485总线进行通讯，可以与其它监控报警器、监控单元或监控主机联合组成火灾监控系统，可根据用户需要选择集中总线型的信息管理模式或功能分区型的信息管理模式。
适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家重点消防单位以及石油化工、文教卫生、金融、电信等领域，符合GB 14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》及GB 13955-2005《剩余电流动作保护装置的安装和运行》的标准。
剩余电流继电器知名品牌主要有上海安科瑞ARCM200、ARCM300等。
下面以ARCM200剩余电流继电器为例,介绍剩余电流式电气火灾监控装置的功能和技术参数。
ARCM多路系列采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑电气火灾预防监控，系统绝缘老化预估等的理想选择。
二．适用环境工作温度：-10℃~+55℃储存温度：-20℃~+70℃相对湿度：≤95%不结露海拔高度：≤2500m污染等级：Ⅲ级，安装类别：Ⅲ级三．电磁兼容静电抗干扰实验Ⅲ级(IEC61000-4-2)辐射抗干扰试验Ⅲ级(IEC61000-4-3)电快速瞬变脉冲群干扰试验Ⅳ级(IEC61000-4-4)浪涌抗干扰试验Ⅳ级(IEC61000-4-5)射频传导干扰试验Ⅲ级(IEC61000-4-6)电磁场抗干扰试验Ⅲ级(IEC61000-4-8)四．功能●具有剩余电流保护、温度保护保护功能；●实时测量四路剩余电流信号或一路剩余电流三路温度信号；●继电器保护输出：具有报警输出或脱扣输出的功能；●采用先进的现场总线通信技术，上位机管理软件可以实时监控现场的运行状况，及时发出报警信息；●具有事件存储功能，报警器能够记录报警发生的时间、类型、参数和相序，根据报警记录可以分析现场的用电情况，为消除故障提供依据；五．ARCM200技术参数指标输入网络三相TT，TNS,TN-C-S或TNC(局部TT)系统频率50HZ电压等级0.4KV额定电流100A,250A,400A,800A,1250A剩余电流10 mA ~ 3000mA温度-10℃~ 120℃输出继电器节点容量AC 220V/3A,DC 30V/3A通讯RS485接口，MODBUS-RTU协议显示LED报警音蜂鸣器长鸣事件记录共用10条事件记录报警设置额定动作电流值I△n设定范围：20～1000mA,也可设为OFF，以关闭剩余电流保护；预警电流为＞0.8I△n，报警动作电流为＞0.95I△n；温度报警设定范围：50℃～120℃，也可设为OFF，以关闭温度通道保护；动作时间可设定范围：0.1S～60 .0S ；测量精度剩余电流2级温度±1℃电源AC/DC 85～270V，功耗≤3ＶＡ安装方式嵌入式面板安全性工频耐压：电源、信号输入、通讯端子两两之间2ＫＶ/ｍｉｎ电源、继电器输出之间2ＫＶ/ｍｉｎ环境工作温度：-10℃～+55℃；储存温度：-20℃～+70℃相对湿度：5％～９５％不结露；海拔高度：≤2500ｍ执行标准GB14287.2-2005，GB14287.3-2005五．订货范例型号：ARCM200-J4辅助电源：AC/DC220V输入信号：10mA-3000mA测量参数：4路剩余电流检测配套附件：AKH-0.66L45 16-100A AKH-0.66L80 100-250AAKH-0.66L150 400-800A AKH-0.66L200 800-1500A型号：ARCM300-J4辅助电源：AC/DC220V输入信号：10mA-3000mA测量参数：4路剩余电流检测配套附件：AKH-0.66L45 16-100A AKH-0.66L80 100-250AAKH-0.66L150 400-800A AKH-0.66L200 800-1500A。
剩余电流断路器知识剩余电流断路器知识在低压电网中安装剩余电流动作保护器（以下称为剩余电流保护器）是防止人身触电、电气火灾及电气设备损坏的一种有效的防护措施。
世界各国和国际电工委员会通过制订相应的电气安装规程和用电规程在低压电网中大力推广使用剩余电流动作保护器。
我国的剩余电流保护器是从70年代中期开始发展，并首先在农村低压电网中推广应用的，经过80年代到90年代的不断完善和发展已形成一个品种完善、规格齐全，符合IEC国际标准的剩余电流保护器的产品系列。
在低压电网的安全保护中，尤其是农村低压电网的安全保护中发挥了重要的作用。
2 剩余电流保护器的分类2.1 根据动作方式分2.1.1 电磁式剩余电流保护器零序电流互感器的二次回路输出电压不经任何放大，直接激励剩余电流脱扣器，称为电磁式剩余电流保护器，其动作功能与线路电压无关。
2.1.2 电子式剩余电流保护器零序电流互感器的二次回路和脱扣器之间接入一个电子放大线路，互感器二次回路的输出电压经过电子线路放大后再激励剩余电流脱扣器，称为电子式剩余电流保护器，其动作功能与线路电压有关。
电磁式和电子式剩余电流保护器的性能比较如表1所示。
2.2 根据剩余电流保护器的功能分2.2.1 剩余电流断路器剩余电流断路器是检测剩余电流，将剩余电流值与基准值相比较，当剩余电流值超过基准值时，使主电路触头断开的机械开关电器。
剩余电流断路器带有过载和短路保护,有的剩余电流断路器还可带有过电压保护。
2.2.2 剩余电流继电器剩余电流继电器是检测剩余电流，将剩余电流值与基准值相比较，当剩余电流值超过基准值时，发出一个机械开闭信号使机械开关电器脱扣或声光报警装置发出报警的电器。
剩余电流继电器常和交流接触器或低压断路器组成剩余电流保护器，作为农村低压电网的总保护开关或分支保护开关使用。
2.2.3 移动式剩余电流保护器移动式剩余电流保护器是由插头、剩余电流保护装置和插座或接线装置组成的电器，它包括剩余电流保护插头、移动式剩余电流保护插座、剩余电流保护插头插座转换器等，用来对移动电器设备提供漏电保护。
038RDJD8剩余电流动作继电器与交流接触器或断路器组合成涌电保护装置，适应于中性点直接接地的低压(AC380V 或220V 、50Hz )配电系统，主要功能是对有致命危险的人身触电或线路、设备漏电提供间接接触保护。
采用相鉴幅新技术，消除了触电时的不灵敏及死区，能自动区分漏电与触电。
自动跟踪线路漏电动作范围；可进行远程控制，增设过欠压保护功能或相序保护功能，并采用LED 数码管显示，可显示和查询(A 、B 、C )各相漏电电流值，并可查询漏电动作次数。
继电器主要分触点输出型与节能输出型，根据配电设备动能的需求进行配置，保证电网安全可靠运行。
产品符合：GB/T22387 标准。
□ 周围空气温度：周围空气温度不超过+40℃，且其24h 内其平均温度值不超过+35℃；周围 空气温度下限为-5℃；海拔高度：不超过2000m ；大气条件：最高温度为+40℃时。
空气的相对湿度不超过50％：在较低的温度下可以允 有较高的相对湿度，例如20℃时达90％．对由于温度变化偶尔产生的凝露应采取适当的措 污染等级：3；在有防雨雪设备、无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及 严重存在导电尘埃的地方；剩余电流继电器的安装板和继电器本体应垂直于地面安装并固定在无显著摇动和无冲击 振动的地方；剩余电流继电器安装场所的外磁场，任何方向都不应超过地磁场的5倍；安装类别：III 使用类别：AC-15。
□ □ 许施；□ □ □ □ □ ；□ 正常工作条件和安装条件产品概述选型指南039主要技术参数□ 额定电压Un : 220V /380V ，额定频率：50Hz 。
□ 额定电流: 250A 、400A 、630A ；□ 互感器内径: 45mm (250A )、55mm (400A )、70mm (630A )、85mm (特订)；□ 额定辅助电源电压Usn : AC220V ，其电压变化范围：(85％~110％)Usn ；□ 额定剩余动作电流: 可调(50 mA 、100mA 、300mA 、500mA )：□ 额定剩余动作电流自动跟踪: 50mA 、100mA 、200mA 、300mA 、500mA ；□ 脉冲突变动作电流: ≤50mA 、75mA ；□ 继电器触点容量: AC-15: 380V/0.47A 、250V/0.75A 、DC-13: 250V/0.27A □ 剩余电流继电器的分断时间(Ft )：Ft ≤0.2s 、0.3s 、0.5s 、1S ；□ 重合闸时间：20s~30s ；□ 额定短时耐受电流：6000A ；□ 欠压动作值单相：155V ±5％V (电压恢复正常后自动合闸)。

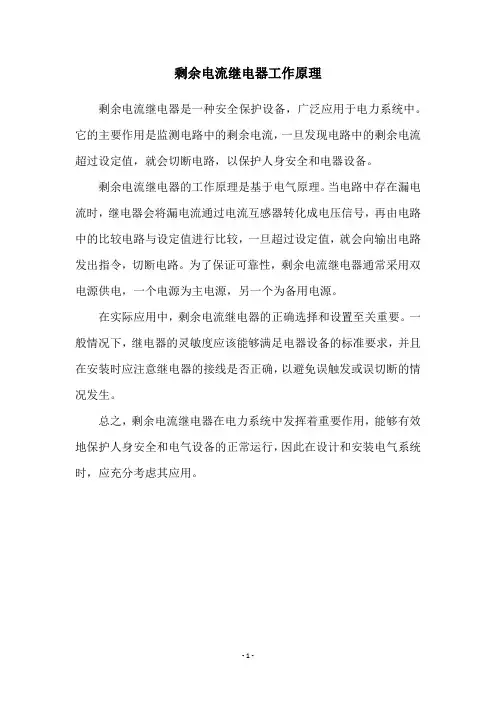

剩余电流继电器工作原理
剩余电流继电器是一种安全保护设备，广泛应用于电力系统中。
它的主要作用是监测电路中的剩余电流，一旦发现电路中的剩余电流超过设定值，就会切断电路，以保护人身安全和电器设备。
剩余电流继电器的工作原理是基于电气原理。
当电路中存在漏电流时，继电器会将漏电流通过电流互感器转化成电压信号，再由电路中的比较电路与设定值进行比较，一旦超过设定值，就会向输出电路发出指令，切断电路。
为了保证可靠性，剩余电流继电器通常采用双电源供电，一个电源为主电源，另一个为备用电源。
在实际应用中，剩余电流继电器的正确选择和设置至关重要。
一般情况下，继电器的灵敏度应该能够满足电器设备的标准要求，并且在安装时应注意继电器的接线是否正确，以避免误触发或误切断的情况发生。
总之，剩余电流继电器在电力系统中发挥着重要作用，能够有效地保护人身安全和电气设备的正常运行，因此在设计和安装电气系统时，应充分考虑其应用。
- 1 -。

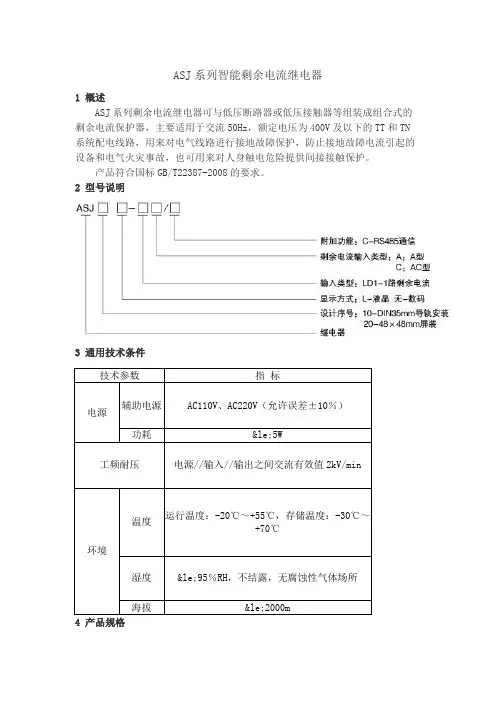

ASJ系列智能剩余电流继电器1 概述ASJ系列剩余电流继电器可与低压断路器或低压接触器等组装成组合式的剩余电流保护器，主要适用于交流50Hz，额定电压为400V及以下的TT和TN 系统配电线路，用来对电气线路进行接地故障保护，防止接地故障电流引起的设备和电气火灾事故，也可用来对人身触电危险提供间接接触保护。
产品符合国标GB/T22387-2008的要求。
2 型号说明3 通用技术条件4 产品规格注：继电器可设定功能表示，客户可通过面板上的拨码开关自行设定继电器上电初始化状态，常开或常闭，具体设定方法请参照使用指南相关章节。
5 技术参数6 尺寸及开孔(mm)10型产品20型产品7 接线端子? 1路4路8 附件(剩余电流互感器)9 应用方案1）该装置主要应用于系统保护，作为直接电击、间接电击、电器火灾以及分级保护的防护。
在直接电击防护中只作为补充防护，此时额定剩余动作电流不超过30mA•S。
2）下列设备和场所必须安装保护装置：移动式电器设备及手持式电动工具、生产用的电器设备、施工工地的电气机械设备、安装在户外的电器装置等（详见GB13955）。
3）额定剩余动作电流应充分考虑系统正常泄漏电流值。
一般不小于正常实测泄漏电流最大值2-4倍：分支线4倍；支线2.5倍；干线2倍。
根据经验公式：单相回路：I△n≥In/2000（照明）三相回路：I△n≥In/1000（动力或动力照明混合）式中In为线路最大供电电流。
4）为了保证分级保护动作的选择性，上下级间的电流和时间配合应符合下列规定：I△n1（上级）≥I△n2（下级）tF（上级ASJ返回时间）＞tFa（下级ASJ分断时间），时间差不小于0.2S。
一般分支线和末端：30～100mA、≤0.1S；支线：300～500mA、0.2～0.8S；干线：500~1000mA、≤2S。
剩余电流动作继电器的应用探讨摘要：据了解,我国每年剩余电流动作继电器（RCD）的使用量超过2.7亿台,属于CCC认证产品，广泛应用于住宅、办公、商业、酒店、学校等民用建筑和数据中心及工业场所。
现在剩余电流动作继电器依据的标准是GB/T22387-2016《剩余电流动作继电器》和GB/T13955-2017《剩余电流动作保护装置安装和运行》，两者都是推荐性标准。
对于某些人和设备极为重要的场所，应当装设但是没有装设容易造成事故隐患。
总结来说移动式电气设备和工具的供电线路，施工现场的设备，安装在户外的电气设备，临时用电的电气设备，供电线路与水相关的场所，民用建筑内电源插座及插座回路应装设剩余电流动作继电器。
关键词：剩余电流继电器；剩余电流动作继电器；RCD;人身触电；接地故障；触电保护1行业背景近日，《剩余电流动作保护电器应用技术规程》（送审稿）审查会在上海通过线下、线上相结合的方式顺利举行,该标准通过专家审查,专家组一直认为其技术水平达到国际先进水平，即将进入报批稿编制阶段。
据了解,我国每年剩余电流动作继电器（RCD）的使用量超过2.7亿台，属于CCC认证产品，广泛应用于住宅、办公、商业、酒店、学校等民用建筑和数据中心及工业场所。
现在剩余电流动作继电器依据的标准是GB/T22387-2016《剩余电流动作继电器》和GB/T13955-2017《剩余电流动作保护装置安装和运行》，两者都是推荐性标准。
对于某些人和设备极为重要的场所，应当装设但是没有装设容易造成事故隐患。
依据标准所述，将保护分成两个大类，第一类是末端保护，下列设备和场所应安装末端保护剩余电流继电器：1）术语I类的移动式电气设备及手持式电动工具；2）工业生产用的电气设备；3）施工工地的电气机械设备；4）安装在户外的电气设备；5）临时用电的电气设备；6）机关、学校、宾馆、饭店、企事业单位和住宅等除壁挂式空调电源插座外的其他电源插座或插座回路；7）游泳池、喷水池、浴室、浴池的电气设备；8）安装在水中的供电线路和设备；9）医院中可能直接接触人体的医用电气设备；10）农业生产用的电气设备；11）水产品加工用电；12）其他需要安装RCD的场所。
基于单片机s型剩余电流动作继电器的设计基于单片机s型剩余电流动作继电器的设计一、介绍基于单片机s型剩余电流动作继电器是一种新型的保护装置，它是利用电力系统中的剩余电流进行检测，当发生短路故障时，它可以快速的动作，切断电路，从而保护电路不受损害。
该继电器使用单片机技术，采用数字式设计，具有可靠性高、动作快速、精度高、操作简便等优点，能够有效地保护电力系统，将可能发生的危害降到最低。
二、原理基于单片机s型剩余电流动作继电器的原理是：当正常正负相间相线接口发生短路时，继电器会根据已设定的预先触发值来检测剩余电流大小，当剩余电流超过预先触发值时，它的动作继电器就会被触发，从而将负载断开，保护电路不受损害。
三、结构基于单片机s型剩余电流动作继电器的结构由单片机、装置电路、动作继电器等部分组成。
单片机主要用于处理信号，装置电路主要用于调节电流并检测剩余电流，动作继电器主要用于检测到剩余电流后对电路进行断开。
四、工作原理1. 在正常情况下，电路中的电流流过一定的路径，其中正负相间的相线之间的电流和为零，从而保证电路正常工作。
2. 当发生短路故障时，继电器会根据已设定的预先触发值来检测剩余电流大小，当剩余电流超过预先触发值时，它的动作继电器就会被触发，从而将负载断开，保护电路不受损害。
3. 动作继电器断开电路后，单片机会根据剩余电流的大小和时间，来确定故障的类型和位置，有助于快速查找故障源。
五、优点1. 采用数字式设计，可靠性高，精度高；2. 操作简便，安装方便；3. 动作快速，可以快速的动作，切断电路，从而保护电路不受损害；4. 可以确定故障的类型和位置，有助于快速查找故障源；5. 具有抗干扰性好，电磁兼容性强等优点。
六、结论基于单片机s型剩余电流动作继电器是一种新型的保护装置，它可以有效地保护电力系统，将可能发生的危害降到最低，具有可靠性高、动作快速、精度高、操作简便等优点，是一种非常有价值的继电器。
