一张图秒懂电动汽车充电接口及通信协议新国标概要

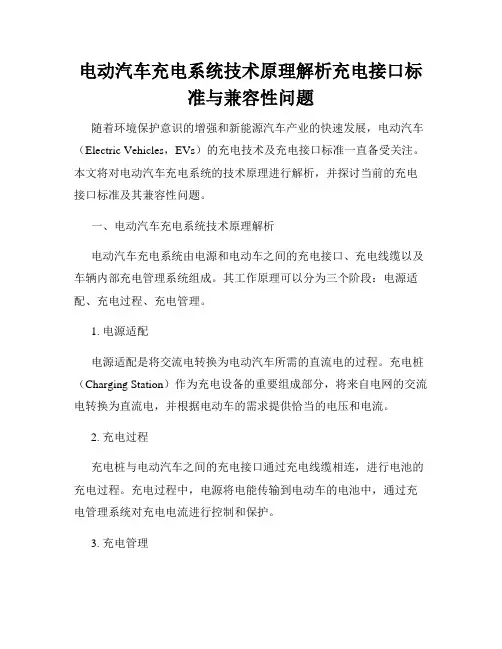

电动汽车充电系统技术原理解析充电接口标准与兼容性问题随着环境保护意识的增强和新能源汽车产业的快速发展，电动汽车（Electric Vehicles，EVs）的充电技术及充电接口标准一直备受关注。

本文将对电动汽车充电系统的技术原理进行解析，并探讨当前的充电接口标准及其兼容性问题。

一、电动汽车充电系统技术原理解析电动汽车充电系统由电源和电动车之间的充电接口、充电线缆以及车辆内部充电管理系统组成。

其工作原理可以分为三个阶段：电源适配、充电过程、充电管理。

1. 电源适配电源适配是将交流电转换为电动汽车所需的直流电的过程。

充电桩（Charging Station）作为充电设备的重要组成部分，将来自电网的交流电转换为直流电，并根据电动车的需求提供恰当的电压和电流。

2. 充电过程充电桩与电动汽车之间的充电接口通过充电线缆相连，进行电池的充电过程。

充电过程中，电源将电能传输到电动车的电池中，通过充电管理系统对充电电流进行控制和保护。

3. 充电管理充电管理系统负责监测和控制电动汽车的充电过程，确保电池的安全、高效充电。

该系统包括电池管理系统（Battery Management System，BMS）、充电控制单元和通信接口等。

二、充电接口标准与兼容性问题为了保证不同品牌的电动汽车可以在各种充电设备上进行充电，国际上制定了一系列充电接口标准。

然而，由于不同国家和地区对充电接口标准的制定存在差异，导致充电兼容性问题愈发凸显。

1. 国际充电接口标准目前，欧洲、美国和中国等地区制定的主要充电接口标准分别是CCS（Combined Charging System）、CHAdeMO和GB/T。

其中，CCS是欧洲和美国主导的快充标准，采用了直流快充和交流慢充的组合方式；CHAdeMO则是日本主导的快充标准，采用直流快充接口；GB/T则是中国主导的充电接口标准，采用了直流快充和交流充电的组合方式。

2. 充电兼容性问题由于不同地区采用不同的充电接口标准，导致电动汽车在国际旅行或不同地区之间充电时面临兼容性问题。

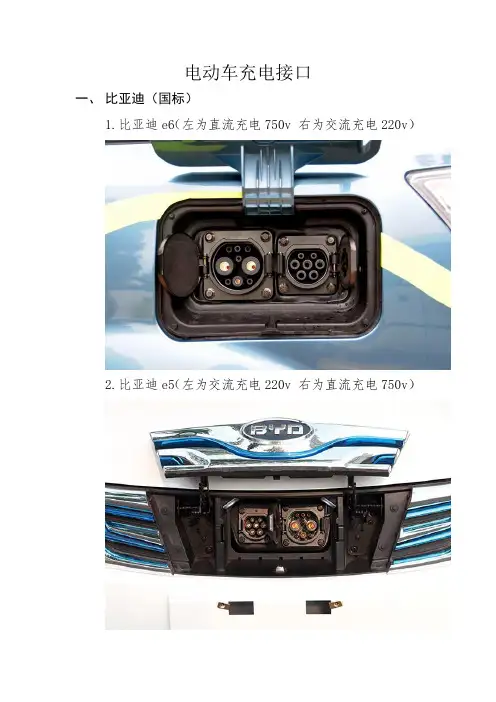

电动车充电接口
一、比亚迪（国标）
1.比亚迪e6（左为直流充电750v 右为交流充电220v）
2.比亚迪e5（左为交流充电220v 右为直流充电750v）
二、北汽（国标）
1.前部直流充电750v
2.尾部交流充电220v
（注：江淮电动汽车与北汽相反，头部交流220v，尾部为直流750v）
三、特斯拉（独立开发专用接口 220v ）
四、腾势（国标）
左为直流充电750v 右为交流充电220v 五、宝马（国标）
六、启辰（国标）
左为直流充电750v 右为交流充电220v 七、吉利（国标）
八、其他品牌
上述品牌国内还未推广，采用多为国外标准充电口，具体样式见下图（依次是美标、欧盟标准、国标、日标）：。

一张图秒懂电动汽车充电接口及通信协议新国标截至2015年底，全国已建成充换电站3600座，公共充电桩4.9万个，较上年增加1.8万个，同比增速58%。

作为实现电动汽车传导充电的基本要素，电动汽车充电用接口及通信协议技术内容的统一和规范，是保证电动汽车与充电基础设施互联互通的技术基础。

2015年12月底，质检总局、国家标准委、国家能源局、工信部、科技部等部门联合在京发布了新修订的《电动汽车传导充电系统第1部分：一般要求》、《电动汽车传导充电用连接装置第1部分：通用要求》、《电动汽车传导充电用连接装置第2部分：交流充电接口》、《电动汽车传导充电用连接装置第3部分：直流充电接口》、《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》等5项电动汽车充电接口及通信协议国家标准。

新标准于2016年1月1日起正式实施。

新标准有何亮点？此次5项标准修订全面提升了充电的安全性和兼容性。

在安全性方面，新标准增加了充电接口温度监控、电子锁、绝缘监测和泄放电路等功能，细化了直流充电车端接口安全防护措施，明确禁止不安全的充电模式应用，能够有效避免发生人员触电、设备燃烧等事故，保证充电时对电动汽车以及使用者的安全。

在兼容性方面，交直流充电接口型式及结构与原有标准兼容，新标准修改了部分触头和机械锁尺寸，但新旧插头插座能够相互配合，直流充电接口增加的电子锁止装置，不影响新旧产品间的电气连接，用户仅需更新通信协议版本，即可实现新供电设备和电动汽车能够保障基本的充电功能。

交流充电占空比和电流限值的映射关系与国际标准兼容，并为今后交流充电的数字通信预留拓展空间。

新标准有何意义？目前，我国电动汽车直流接口、控制导引电路、通信协议等国家标准与美国、欧洲、日本并列为世界4大直流充电接口标准。

质检总局党组成员、国家标准委主任田世宏指出，新标准对充电接口和通信协议进行了全面系统的规范，为充电设施质量保证体系提供了技术保障，确保了电动汽车与充电设施的互联互通，避免了市场的无序发展和充电“孤岛”，有利于降低因不兼容而造成的社会资源浪费，对促进电动汽车产业政策落地，增强购买使用电动汽车消费信心将起到积极的促进作用。

新能源汽车充电接口标准
新能源汽车充电接口标准是为了规范充电设备和汽车之间的接口和通信标准，促进新
能源汽车行业的发展和普及。

以下是该标准的主要内容：
1. 接口类型：该标准规定了新能源汽车充电接口的类型，包括插头形状、尺寸和接
线规范等。

2. 电源参数：标准规定了充电设备的电源参数，包括电压、电流和功率等，以确保
充电设备能够提供稳定和安全的充电电能。

3. 通信协议：为了实现充电设备和汽车之间的通信，标准规定了通信协议的要求，
包括通信速率、数据格式和错误处理等。

4. 充电过程控制：标准对充电过程进行了控制，规定了开始充电、停止充电和状态
监测等操作的要求，以确保充电过程的安全和高效。

5. 安全性要求：标准强调了充电设备和汽车的安全性要求，包括过载保护、断电保
护和短路保护等，以防止电池过充、过放和故障引发的安全事故。

6. 兼容性：为了保证充电设备和新能源汽车的互操作性，标准规定了充电接口的兼
容性要求，以便不同厂商的充电设备和汽车能够互相兼容和共享。

该新能源汽车充电接口标准旨在改善新能源汽车充电设备的安全性、可靠性和兼容性，为用户提供更加便捷和可靠的充电服务，促进新能源汽车的普及和推广。

该标准也为充电
设备制造商提供了统一的设计和生产依据，降低了成本和风险。

新国标充电CAN协议解析该协议主要定义了电动汽车与充电设备之间的通信规范，包括消息格式、数据内容、命令和应答等方面。

下面将对该协议进行详细解析。

首先，在消息格式方面，新国标充电CAN协议采用了基于CAN （Controller Area Network）总线的通信方式。

CAN总线是一种多主机分布式控制系统中常用的总线标准，具有高可靠性、高实时性和抗干扰能力强等特点。

在数据内容方面，该协议定义了一系列数据域，包括车辆标识、充电设备标识、充电类型、充电状态、充电电压、充电电流等信息。

这些信息对于充电设备的控制和监测起着关键作用。

在命令和应答方面，协议定义了一系列命令和相应的应答消息。

例如，充电设备可以向电动汽车发送启动充电的命令，而电动汽车则通过应答消息告知充电设备是否接受该命令。

这些命令和应答消息的交互可以实现电动汽车与充电设备之间的有效通信。

此外，新国标充电CAN协议还规定了充电设备与后台服务器之间的通信规范。

后台服务器可以通过网络与充电设备建立连接，进行充电过程的监控和管理。

该协议定义了充电设备和后台服务器之间的数据交换格式和通信接口，确保了充电设备在远程监控和管理下的安全和稳定运行。

新国标充电CAN协议的应用可以带来很多优势。

首先，通过规范的通信协议，可以实现不同厂家的充电设备和电动汽车之间的互通性。

这意味着消费者在任一充电站都可以使用自己的电动汽车进行充电，大大提升了充电设备的利用率和用户体验。

此外，该协议的应用还可以为电动汽车行业的监管和管理提供便利。

通过与后台服务器的通信，可以对充电设备进行远程监控和管理，包括充电设备的控制、故障诊断和统计分析等。

这有助于提高充电设备的可靠性和安全性，降低运营成本。

总之，新国标充电CAN协议是中国汽车工业标准化技术委员会制定的一项重要标准，用于规范电动汽车与充电设备之间的通信协议。

该协议在消息格式、数据内容、命令和应答等方面进行了详细的定义，可以实现充电设备的互通性和远程管理。

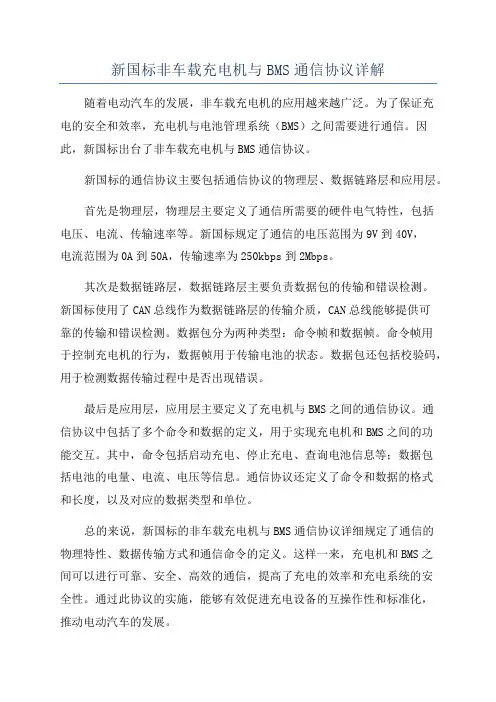

新国标非车载充电机与BMS通信协议详解随着电动汽车的发展，非车载充电机的应用越来越广泛。

为了保证充电的安全和效率，充电机与电池管理系统（BMS）之间需要进行通信。

因此，新国标出台了非车载充电机与BMS通信协议。

新国标的通信协议主要包括通信协议的物理层、数据链路层和应用层。

首先是物理层，物理层主要定义了通信所需要的硬件电气特性，包括电压、电流、传输速率等。

新国标规定了通信的电压范围为9V到40V，电流范围为0A到50A，传输速率为250kbps到2Mbps。

其次是数据链路层，数据链路层主要负责数据包的传输和错误检测。

新国标使用了CAN总线作为数据链路层的传输介质，CAN总线能够提供可靠的传输和错误检测。

数据包分为两种类型：命令帧和数据帧。

命令帧用于控制充电机的行为，数据帧用于传输电池的状态。

数据包还包括校验码，用于检测数据传输过程中是否出现错误。

最后是应用层，应用层主要定义了充电机与BMS之间的通信协议。

通信协议中包括了多个命令和数据的定义，用于实现充电机和BMS之间的功能交互。

其中，命令包括启动充电、停止充电、查询电池信息等；数据包括电池的电量、电流、电压等信息。

通信协议还定义了命令和数据的格式和长度，以及对应的数据类型和单位。

总的来说，新国标的非车载充电机与BMS通信协议详细规定了通信的物理特性、数据传输方式和通信命令的定义。

这样一来，充电机和BMS之间可以进行可靠、安全、高效的通信，提高了充电的效率和充电系统的安全性。

通过此协议的实施，能够有效促进充电设备的互操作性和标准化，推动电动汽车的发展。

中国电动汽车充电接口标准
中国电动汽车充电接口标准主要包括两个标准：GB/T 20234-2015《电动汽车用交流充电装置》和GB/T 18487.1-2015《电动汽车用直流快速充电装置第1部分：总则》。

1.GB/T 20234-2015《电动汽车用交流充电装置》：
•这一标准规定了电动汽车交流充电装置的技术要求、测试方法、标志、说明、使用导则等。

•其中，充电接口的设计与规格在标准中有详细描述，包括外形、连接器类型、额定电压、额定电流等。

2.GB/T 18487.1-2015《电动汽车用直流快速充电装置第1部分：
总则》：
•该标准规定了电动汽车直流快速充电装置的总则，包括定义、术语、分类、标志、要求等。

•同样，该标准也包括充电接口的设计与规格，以确保直流快速充电的兼容性。

这两个标准的发布旨在规范电动汽车的充电接口，促使不同制造商的电动汽车和充电设备能够相互兼容，提高整个电动汽车充电基础设施的一致性和可用性。

需要注意的是，这些标准可能随着技术的发展而更新，因此在实际应用中，建议查阅最新的国家标准或咨询相关的政府机构或行业组织以获取最新的信息。

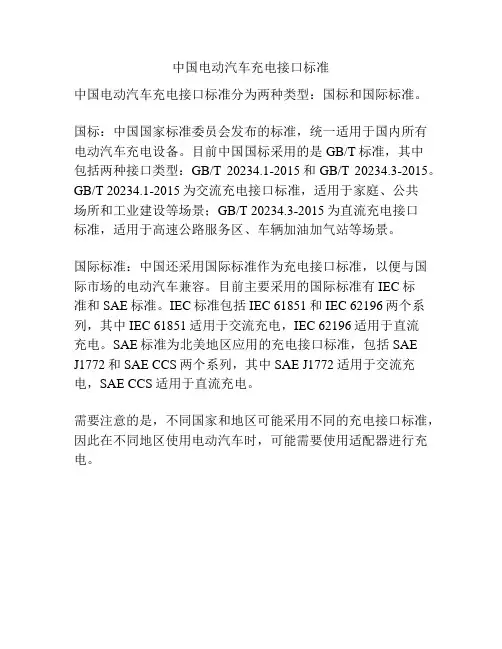

中国电动汽车充电接口标准
中国电动汽车充电接口标准分为两种类型：国标和国际标准。

国标：中国国家标准委员会发布的标准，统一适用于国内所有电动汽车充电设备。

目前中国国标采用的是GB/T标准，其中
包括两种接口类型：GB/T 20234.1-2015和GB/T 20234.3-2015。

GB/T 20234.1-2015为交流充电接口标准，适用于家庭、公共
场所和工业建设等场景；GB/T 20234.3-2015为直流充电接口
标准，适用于高速公路服务区、车辆加油加气站等场景。

国际标准：中国还采用国际标准作为充电接口标准，以便与国际市场的电动汽车兼容。

目前主要采用的国际标准有IEC标
准和SAE标准。

IEC标准包括IEC 61851和IEC 62196两个系列，其中IEC 61851适用于交流充电，IEC 62196适用于直流
充电。

SAE标准为北美地区应用的充电接口标准，包括SAE
J1772和SAE CCS两个系列，其中SAE J1772适用于交流充电，SAE CCS适用于直流充电。

需要注意的是，不同国家和地区可能采用不同的充电接口标准，因此在不同地区使用电动汽车时，可能需要使用适配器进行充电。

对比征求稿和最终审批稿，发现有些很有意思的改变。

这是最新的引导电路这是以前的电路对比上面的变化，最大的区别还是在判断充电插头端的地线保护策略的变化。

而在原本的设计中，本身缺乏对保护地线的检测。

我个人觉得还是改进了很多。

最新的国标中的检测：1.检测插头端的保护地线是否完整在最新版里面的通过测量检测点1的电压，如果测量电压为Uc则大地线保护线缺失，如果是1/2或3/4Uc的时候为正常。

2.检测车载充电器端的底线是否完整在最新版里面的通过测量检测点2的电压，如果测量电压为Uc则大地线保护线缺失，如果是1/2或3/4Uc的时候为正常。

3.检测线束的额定电流为多少设定为与电阻相关，分成1/2Uc和3/4Uc的区别（16A和32A）4.检测PWM输出的电流是否正确16A======>20%32A======>40%然后推演一下做国标的厂家的一些思路关于电源1.220V端有继电器和FL YBACK生成的电源，按照里面的要求是+/-12V的电源电动车辆的上拉电源就有点搞不明白了，12V～24V，个人的猜测可能是将12V电池的电源与FL YBACK的电源用二极管进行并联供电，这样就存在了24V的高压也存在了最低12V 的概念因为如果供电不正常，检测电路也是需要正常运转的，这是一个蛮高的要求并且说明一下，这里需要做12～24V电源下1/2Uc3/4UcUc之间的的鉴别，因此这个电路存在一定的问题，如果24V下正常工作，那么需要做电阻分压，并且带入电源进行补偿24×0.2=4.8V因此我们分压比为0.2，最大不过使之超过5V在低压下，这是一个挑战性蛮大的问题了12×0.2=2.4V12×0.5×0.2=1.2V12×0.75×0.2=1.8V也就是说，余度大概在0.4V左右电源的误差大概在8%电阻的分压误差也在8%这是我用厚膜1%电阻做出来的经验参数，详细的我不去计算，我觉得不太好做这个电路。

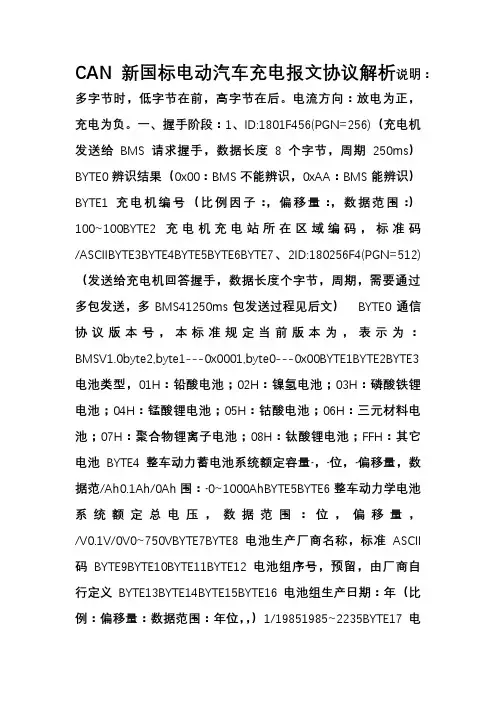

CAN新国标电动汽车充电报文协议解析说明：多字节时，低字节在前，高字节在后。

电流方向：放电为正，充电为负。

一、握手阶段：1、ID:1801F456(PGN=256)（充电机发送给BMS请求握手，数据长度8个字节，周期250ms）BYTE0辨识结果（0x00：BMS不能辨识，0xAA：BMS能辨识）BYTE1充电机编号（比例因子：，偏移量：，数据范围：）100~100BYTE2充电机充电站所在区域编码，标准码/ASCIIBYTE3BYTE4BYTE5BYTE6BYTE7、2ID:180256F4(PGN=512)（发送给充电机回答握手，数据长度个字节，周期，需要通过多包发送，多BMS41250ms包发送过程见后文）BYTE0通信协议版本号，本标准规定当前版本为，表示为：BMSV1.0byte2,byte1---0x0001,byte0---0x00BYTE1BYTE2BYTE3电池类型，01H：铅酸电池；02H：镍氢电池；03H：磷酸铁锂电池；04H：锰酸锂电池；05H：钴酸电池；06H：三元材料电池；07H：聚合物锂离子电池；08H：钛酸锂电池；FFH：其它电池BYTE4整车动力蓄电池系统额定容量·，·位，·偏移量，数据范/Ah0.1Ah/0Ah围：·0~1000AhBYTE5BYTE6整车动力学电池系统额定总电压，数据范围：位，偏移量，/V0.1V/0V0~750VBYTE7BYTE8电池生产厂商名称，标准ASCII 码BYTE9BYTE10BYTE11BYTE12电池组序号，预留，由厂商自行定义BYTE13BYTE14BYTE15BYTE16电池组生产日期：年（比例：偏移量：数据范围：年位，，）1/19851985~2235BYTE17电池组生产日期：月（月位，偏移量：月，数据范围：月）1/01~12BYTE18电池组生产日期：日（日位，偏移量：日，数据范围：日）1/01~31BYTE19电池组充电次数，1次/位，偏移量：0次，以BMS统计为准BYTE20BYTE21BYTE22电池组产权表示（：租赁，：车自有）01BYTE23预留BYTE24~40车辆识别码（vin）二、充电参数配置阶段：1、ID:180656F4(PGN=1536)（BMS发送给充电机，动力蓄电池配置参数，数据长度13个字节，周期500ms，需要通过多包发送，多包发送过程见后文）BYTE0单体动力蓄电池最高允许充电电压（比例：0.01V/bit，偏移量：0）BYTE1BYTE2最高允许充电电流（比例：，偏移量：）0.1A/bit-400ABYTE3BYTE4动力蓄电池标称总能量（0.1Kw·h/bit，偏移量：0）BYTE5BYTE6最高允许充电总电压（比例：0.1V/bit，偏移量：0）BYTE7BYTE8最高允许温度（比例：度，偏移量：度）1/bit-50BYTE9整车动力蓄电池荷电状态（比例：，偏移量：）SOC0.1%/bit0BYTE10BYTE11整车动力蓄电池总电压（比例：0.1V/bit，偏移量：0）BYTE12、2ID:1807F456(PGN=1792)时间同步信息（充电机发送给，，数据长度个字节，周期）BMS7500ms BYTE0秒（压缩码）BCDBYTE1分（压缩码）BCDBYTE2时（压缩BCD码）BYTE3日（压缩BCD码）BYTE4月（压缩BCD码）BYTE5年（压缩码）BCDBYTE6、3ID:1808F456(PGN=2048)（充电机发送给，充电机最大输出能力，数据长度个字节，周期）BMS6250ms BYTE0最高输出电压（比例：0.1V/bit，偏移量：0）BYTE1BYTE2最低输出电压（比例：0.1V/bit，偏移量：0）BYTE3BYTE4最大输出电流（，偏移量：）0.1A/bit-400BYTE54、ID:100956F4(PGN=2304)（BMS发送给充电机，电池充电准备就绪，数据长度1个字节，周期250ms）BYTE0BMS是否充电准备好（0：BMS未准备好，0xAA：BMS完成充电准备）、5ID:100AF456(PGN=2560)（充电机发送给，充电机输出准备就绪，数据长度个字节，周期）BMS1250ms BYTE0充电机是否完成充电准备（：充电机未完成准备，：完成准备）00xAA三、充电过程：、1ID:181056F4(PGN=4096)（发送给充电机，电池充电需求，数据长度个字节，周期）BMS550ms BYTE0充电电压需求（0.1V/bit，偏移量：0V）BYTE1BYTE2充电电流需求（0.1A/bit，偏移量：-400A）BYTE3BYTE4充电模式（恒压充电；：恒流充电）0x01:0x02、2ID:181156F4(PGN=4352)（发送给充电机，电池充电总状态，数据长度个字节，周期，需要通过多包BMS9250ms发送，多包发送过程见后文）BYTE0充电电压测量值（0.1V/bit，偏移量：0V）BYTE1BYTE2充电电流测量值（0.1A/bit，偏移量：-400A）BYTE3BYTE4最高单体动力蓄电池电压及其组号（：蓄电池电压，；：1~120.01V/bit13~16动力蓄电池电池电压所在组号：，偏移量：）1/bit1BYTE5BYTE6当前SOC（1%的比例，偏移量：0）BYTE7估算剩余充电时间（1min/bit，大于600分钟按600分钟发送）BYTE8、3ID:1812F456(PGN=4608)（充电机发送给，充电机充电状态，数据长度个字节，周期）BMS650ms BYTE0充电电压输出值（，偏移量：）0.1V/bit0VBYTE1BTYE2充电电流输出值（0.1A/bit，偏移量：-400A）BYTE3BYTE4累计充电时间（1min/bit，最大为600min）BYTE5、4ID:181356F4(PGN=4864)（发送给充电机，电池状态信息，数据长度个字节，周期）BMS7250msBYTE0最高单体动力蓄电池电压所在编号BYTE1最高动力蓄电池温度（度，偏移量：）1/bit-50BYTE2最高温度检测点编号BYTE3最低动力蓄电池温度（度，偏移量：）1/bit-50BYTE4最低动力蓄电池温度检测点号BYTE5Bit0-bit1单体动力蓄电池电压过高/过低（00：正常；01：过高；10：过低）Bit2-bit3整车动力蓄电池荷电状态SOC过高/过低（00：正常；01：过高；10：过低）Bit4-bit5动力蓄电池充电过电流（：正常；：过流；：不可信）000110Bit6-bit7动力蓄电池温度过高（：正常；：过高；：不可信）000110BYTE6Bit0-bit1动力蓄电池绝缘状态（：正常；：不正常；：不可信）000110Bit2-bit3动力蓄电池组输出连接器连接状态（00：正常，01:不正常，10：不可信）Bit4-bit5充电允许（00：禁止；01：允许）5、ID:181556F4(PGN=5376)（BMS发送给充电机，电池单体电压信息，数据长度不定，周期1s，需要通过多包发送，多包发送过程见后文）BYTE0号单体动力电池电压1BYTE1BYTE2号单体动力电池电压2BYTE3BYTE43号单体动力电池电压BYTE5、、、、、、、、、、、、BYTE511号单体动力电池电压256、6ID:181656F4(PGN=5632)（发送给充电机，电池温度信息，数据长度不定，周期，需要通过多包发送，多包BMS1s发送过程见后文）BYTE0动力蓄电池1温度信息（比例：1度/bit，偏移量：-50度）BYTE1动力蓄电池2温度信息（比例：1度/bit，偏移量：-50度）BYTE2动力蓄电池3温度信息（比例：1度/bit，偏移量：-50度）BYTE3动力蓄电池温度信息（比例：度，偏移量：度）41/bit-50BYTE4动力蓄电池温度信息（比例：度，偏移量：度）51/bit-50BYTE5动力蓄电池温度信息（比例：度，偏移量：度）61/bit-50、、、、、、、、、、、、BYTEN动力蓄电池N+1温度信息（比例：1度/bit，偏移量：-50度）7、ID:181756F4(PGN=5888)（BMS发送给充电机，电池预留报文，数据长度不定，周期1s，需要通过多包发送，多包发送过程见后文）BYTE0预留BYTE1预留BYTE2预留BYTE3预留BYTE4预留BYTE5预留、、、、、、预留BYTEN预留、8ID:101956F4(PGN=6400)中止充电（发送给充电机，，数据长度个字节，周期）BMSBMS410ms BYTE0中止充电原因BMS BYTE1BMS中止充电故障原因BYTE2BYTE3BMS中止充电错误原因说明：、中止充电原因：1BMS未达到，：达到需求，：不可信状态）；位：达到所需求的目标值（：0110a)1~2SOC00位：达到总电压的设定值（：未达到总电压设定值，：达到设定值，：b)3~4000110不可信状态）；位：达到单体电压的设定值（：未达到，：达到，：不可信状态）c)5~6000110、中止充电故障原因：2BMS位：绝缘故障（：正常，：故障，：不可信状态）a)1~2000110位：输出连接器过温故障（：正常，：故障，：不可信状态）b)3~4000110位：原件、输出连接器过温（：正常，：故障，：不可信状态）c)5~6BMS000110位：充电连接器故障（：正常，：故障，：不可信状态）d)7~8000110位：电池组温度过高故障（：正常，：故障，：不可信状态）e)9~10000110位：其它故障（：正常，：故障，：不可信状态）f)11~12000110、中止充电错误原因：3BMS位：电流过大（：正常，：电流超过需求值，：不可信状态）a)1~2000110位：电压异常（：正常，：电压异常，：不可信状态）b)3~4000110、9ID:101AF456(PGN=6656)充电机中止充电（充电机发送给，，数据长度个字节，周期）BMS410ms BYTE0充电机中止充电原因BYTE1充电机中止充电故障原因BYTE2BYTE3充电机中止充电错误原因说明：1、充电机中止充电原因：a)1~2位：达到充电机设定的条件中止（00：正常，01：达到设定条件中止，10：不可信状态）b)3~4位：人工中止（00：正常，01：人工中止，10：不可信状态）c)5~6位：故障中止（00：正常，01：故障中止，10：不可信状态）2、充电机中止充电故障原因：a)1~2位：充电机过温故障（00：温度正常，01：充电机过温，10：不可信状态）b)3~4位：充电连接器故障（00：连机器正常，01：故障，10：不可信状态）c)5~6位：充电机内部过温故障（00：内部温度正常，01：内部过温，10：不可信）d)7~8位：所需电量不能传送（00：传送正常，01：不能传送，10：不可信）e)9~10位：充电机急停故障（00：正常，01：急停，10：不可信状态）f)11~12位：其它故障（00：正常，01：故障，10：不可信状态）3、充电机中止充电错误原因：a)1~2位：电流不匹配（00：电流匹配，01：电流不匹配，10：不可信状态）b)3~4位：电压异常（00：正常，01：异常，10：不可信状态）四、充电结束阶段：1、ID:181C56F4(PGN=7168)（BMS发送给充电机，BMS统计数据，数据长度7个字节，周期250ms）BYTE0中止时SOC值（比例：1%，偏移量：0）BYTE1动力蓄电池单体最低电压（比例：，偏移量：）0.010BYTE2BYTE3动力蓄电池单体最高电压（比例：，偏移量：）0.010BYTE4BYTE5动力蓄电池最低温度（比例：1，偏移量：-50）BYTE6动力蓄电池最高温度（比例：1，偏移量：-50）、2ID:181DF456(PGN=7424)（充电机发送给，充电机统计数据，数据长度个字节，周期）BMS5250ms BYTE0累计充电时间（比例：，偏移量：，范围：）1min00~600BYTE1BYTE2累计输出能量（比例：0.1kw·h，偏移量：0，范围：0~1000）BYTE3BYTE4充电机编号五、发生错误：、1ID:081E56F4(PGN=7680)（发送给充电机，统计数据，数据长度个字节，周期）BMSBMS4250ms BYTE0Bit0-Bit1接受充电机辨识报文超时（：正常，：SPN2560=0X000001超时，：不可信状态）10Bit2-Bit3接受充电机辨识报文超时（：正常，：SPN2560=0XAA0001超时，：不可信状态）10BYTE1Bit0-Bit1接受充电机的时间同步和充电机最大能力报文超时（00：正常，01：超时，10：不可信状态）Bit2-Bit3接受充电机完成充电准备报文超时（00：正常，01：超时，10：不可信状态）BYTE2Bit0-Bit1接受充电机充电状态报文超时（00：正常，01：超时，10：不可信状态）Bit2-Bit3接受充电机中止报文超时（00：正常，01：超时，10：不可信状态）BYTE3Bit0-Bit1接受充电机充电统计报文超时（：正常，：超时，：000110不可信状态）、2ID:081FF456(PGN=7936)（充电机发送给，充电机中止充电，数据长度个字节，周期）BMS4250ms BYTE0Bit0-Bit1接受和车辆的辨识报文超时（：正常，：超时，：BMS000110不可信状态）BYTE1Bit0-Bit1接受电池充电参数报文超时（00：正常，01：超时，10：不可信状态）Bit2-Bit3接受BMS完成充电前准备报文超时（00：正常，01：超时，10：不可信状态）BYTE2Bit0-Bit1接受电池充电总状态报文超时（00：正常，01：超时，10：不可信状态）Bit2-Bit3接受电池充电需求报文超时（：正常，：超时，：不000110可信状态）Bit4-Bit5接受中止充电报文超时（：正常，：超时，：不BMS000110可信状态）BYTE3Bit0-Bit1接受充电统计报文超时（：正常，：超时，：不BMS000110可信状态）六、多包发送过程：1、0x1CEC56F4(BMS请求建立多包发送,周期50ms)BYTE0请求控制字0x10BYTE1需要发送的总字节数BYTE2BYTE3需要发送的包数BYTE40XffBYTE5所装载数据的参数组群号，即其PGNBYTE6BYTE7、充电机应答多包发送请求周期20x1CECF456(,50ms)BYTE0回答控制字0x11BYTE1可发送的数据包数BYTE2接下来发送的第一个数据包号BYTE30xFFBYTE40xFFBYTE5所装载数据的参数组群号，即其PGNBYTE6BYTE7、发送多包信息周期根据国标定义30x1CEB56F4(BMS,)BYTE0包序号（1到N）BYTE1需发送的内容BYTE2需发送的内容BYTE3需发送的内容BYTE4需发送的内容BYTE5需发送的内容BYTE6需发送的内容BYTE7需发送的内容4、0x1CECF456(充电机响应完成多包接收,周期50ms)BYTE0请求控制字0x13BYTE1接受到的总字节数BYTE2BYTE3接受到的总包数BYTE40XffBYTE5所装载数据的参数组群号，即其PGNBYTE6BYTE7深圳市聚电新能源科技有限公司武继坤整理。

新国标充电C A N协议解析新国标充电CAN协议定义——BMS一、握手阶段：（098765）1、ID:1801F456（充电机发送给BMS请求握手，数据长度8个字节，周期250ms）2、ID:180256F4（BMS发送给充电机回答握手，数据长度41个字节，周期250ms，需要通过多包发送，多包发送过程见后文）二、充电参数配置阶段：1、ID:180656F4（BMS发送给充电机，动力蓄电池配置参数，数据长度13个字节，周期500ms，需要通过多包发送，多包发送过程见后文）2、ID:1807F456（充电机发送给BMS，时间同步信息，数据长度7个字节，周期500ms）3、ID:1808F456（充电机发送给BMS，充电机最大输出能力，数据长度6个字节，周期250ms）4、ID:100956F4（BMS发送给充电机，电池充电准备就绪，数据长度1个字节，周期250ms）5、ID:100AF456（充电机发送给BMS，充电机输出准备就绪，数据长度1个字节，周期250ms）三、充电过程：1、ID:181056F4（BMS发送给充电机，电池充电需求，数据长度5个字节，周期50ms）2、ID:181156F4（BMS发送给充电机，电池充电总状态，数据长度9个字节，周期250ms，需要通过多包发送，多包发送过程见后文）3、ID:1812F456（充电机发送给BMS，充电机充电状态，数据长度6个字节，周期50ms）4、ID:181356F4（BMS发送给充电机，电池状态信息，数据长度7个字节，周期250ms）5、ID:181556F4（BMS发送给充电机，电池单体电压信息，数据长度不定，周期1s，需要通过多包发送，多包发送过程见后文）6、ID:181656F4（BMS发送给充电机，电池温度信息，数据长度不定，周期1s，需要通过多包发送，多包发送过程见后文）7、ID:181756F4（BMS发送给充电机，电池预留报文，数据长度不定，周期1s，需要通过多包发送，多包发送过程见后文）8、ID:101956F4（BMS发送给充电机，BMS中止充电，数据长度4个字节，周期10ms）说明：1、BMS中止充电原因：a)1~2位：达到所需求的SOC目标值（00：未达到，01：达到需求，10：不可信状态）；b)3~4位：达到总电压的设定值（00：未达到总电压设定值，01：达到设定值，10：不可信状态）；c)5~6位：达到单体电压的设定值（00：未达到，01：达到，10：不可信状态）2、BMS中止充电故障原因：a)1~2位：绝缘故障（00：正常，01：故障，10：不可信状态）b)3~4位：输出连接器过温故障（00：正常，01：故障，10：不可信状态）c)5~6位：BMS原件、输出连接器过温（00：正常，01：故障，10：不可信状态）d)7~8位：充电连接器故障（00：正常，01：故障，10：不可信状态）e)9~10位：电池组温度过高故障（00：正常，01：故障，10：不可信状态）f)11~12位：其它故障（00：正常，01：故障，10：不可信状态）3、BMS中止充电错误原因：a)1~2位：电流过大（00：正常，01：电流超过需求值，10：不可信状态）b)3~4位：电压异常（00：正常，01：电压异常，10：不可信状态）9、ID:101AF456（充电机发送给BMS，充电机中止充电，数据长度4个字节，周期10ms）说明：1、充电机中止充电原因：a)1~2位：达到充电机设定的条件中止（00：正常，01：达到设定条件中止，10：不可信状态）b)3~4位：人工中止（00：正常，01：人工中止，10：不可信状态）c)5~6位：故障中止（00：正常，01：故障中止，10：不可信状态）2、充电机中止充电故障原因：a)1~2位：充电机过温故障（00：温度正常，01：充电机过温，10：不可信状态）b)3~4位：充电连接器故障（00：连机器正常，01：故障，10：不可信状态）c)5~6位：充电机内部过温故障（00：内部温度正常，01：内部过温，10：不可信）d)7~8位：所需电量不能传送（00：传送正常，01：不能传送，10：不可信）e)9~10位：充电机急停故障（00：正常，01：急停，10：不可信状态）f)11~12位：其它故障（00：正常，01：故障，10：不可信状态）3、充电机中止充电错误原因：a)1~2位：电流不匹配（00：电流匹配，01：电流不匹配，10：不可信状态）b)3~4位：电压异常（00：正常，01：异常，10：不可信状态）四、充电结束阶段：1、ID:181C56F4（BMS发送给充电机，BMS统计数据，数据长度7个字节，周期250ms）2、ID:181DF456（充电机发送给BMS，充电机中止充电，数据长度5个字节，周期250ms）五、发生错误：1、ID:081E56F4（BMS发送给充电机，BMS统计数据，数据长度4个字节，周期250ms）2、ID:081FF456（充电机发送给BMS，充电机中止充电，数据长度4个字节，周期250ms）六、多包发送过程：1、0x1CEC56F4(BMS请求建立多包发送,周期50ms)2、0x1CECF456(充电机回答多包发送请求,周期50ms)3、0x1CEB56F4(BMS多包发送信息,周期根据国标定义)4、0x1CECF456(完成多包接收,周期50ms)。

2023新版充电协议引言随着电动汽车的普及和需求的增长，充电协议成为了电动汽车行业中一个非常重要的议题。

为了提高充电速度和充电效率，并确保充电设备的互操作性，制定新版充电协议势在必行。

本文将介绍2023年新版充电协议的主要内容。

1. 协议背景充电协议是电动汽车行业中确保充电设备和电动汽车之间进行有效通信和充电的一套规范。

随着电动汽车技术的发展和市场的需求不断推动，原有的充电协议已经无法满足日益增长的充电需求。

为了提高充电效率、充电速度和用户体验，制定2023年新版充电协议势在必行。

2. 主要内容2.1 充电接口标准新版充电协议将统一制定充电接口标准，以确保不同品牌的电动汽车与充电设备之间的兼容性。

充电接口标准将包括电源接口、通信接口和数据传输标准。

此外，新版充电接口标准还将考虑未来充电技术的发展需求，为后续充电技术的引入做好准备。

2.2 充电模式划分新版充电协议将根据充电时间、充电功率和充电方式等因素，划分不同的充电模式。

这些充电模式将包括快速充电模式和慢速充电模式。

快速充电模式适用于长途旅行或急需快速充电的情况，而慢速充电模式适用于日常充电需求，以降低对充电设备的需求和压力。

2.3 充电数据标准新版充电协议将规定统一的充电数据标准，包括充电功率、电量、充电时间等信息的传输和显示。

这将提高充电设备和电动汽车之间的互操作性，同时方便用户对充电过程和充电数据的监控和管理。

2.4 充电安全标准充电安全一直是电动汽车行业中的重要议题。

新版充电协议将进一步强化充电设备的安全性能要求，包括电源过流、电压异常、过热和漏电等方面。

同时，充电协议还将规定充电设备的故障报警和紧急停用等安全措施，以确保充电过程的安全性。

2.5 充电网络建设新版充电协议将鼓励和支持充电网络的建设，包括公共充电桩和家庭充电桩等。

为了满足电动汽车用户日益增长的充电需求，充电网络建设将注重充电设施的布局和服务质量，以提高用户的充电体验和便利性。

新国标电动汽车充电CAN报文协议解析.新国标电动汽车充电CAN报文协议解析说明:多字节时,低字节在前,高字节在后。

电流方向:放电为正,充电为负。

一、握手阶段:1、ID:1801F456(PGN=256(充电机发送给BMS请求握手,数据长度8个字节,周期250msBYTE0辨识结果(0x00:BMS不能辨识,0xAA:BMS能辨识BYTE1充电机编号(比例因子:1,偏移量:0,数据范围:0~100BYTE2充电机/充电站所在区域编码,标准ASCII码BYTE3BYTE4BYTE5BYTE6BYTE72、ID:180256F4(PGN=512(BMS发送给充电机回答握手,数据长度41个字节,周期250ms,需要通过多包发送,多包发送过程见后文BYTE0BMS通信协议版本号,本标准规定当前版本为V1.0,表示为: byte2,byte1---0x0001,byte0---0x00BYTE1BYTE2BYTE3电池类型,01H:铅酸电池;02H:镍氢电池;03H:磷酸铁锂电池;04H:锰酸锂电池;05H:钴酸电池;06H:三元材料电池;07H:聚合物锂离子电池;08H:钛酸锂电池;FFH:其它电池BYTE4整车动力蓄电池系统额定容量/A·h,0.1A·h/位,0A·h偏移量,数据范围:0~1000A·hBYTE5BYTE6整车动力学电池系统额定总电压/V,0.1V/位,0V偏移量,数据范围:0~750V BYTE7BYTE8电池生产厂商名称,标准ASCII码BYTE9BYTE10BYTE11BYTE12电池组序号,预留,由厂商自行定义BYTE13BYTE14BYTE15BYTE16电池组生产日期:年(比例:1年/位,偏移量:1985,数据范围:1985~2235 BYTE17电池组生产日期:月(1月/位,偏移量:0月,数据范围:1~12月BYTE18电池组生产日期:日(1日/位,偏移量:0日,数据范围:1~31日 BYTE19电池组充电次数,1次/位,偏移量:0次,以BMS统计为准BYTE20BYTE21BYTE22电池组产权表示(0:租赁,1:车自有BYTE23预留BYTE24~40车辆识别码(vin二、充电参数配置阶段:1、ID:180656F4(PGN=1536(BMS发送给充电机,动力蓄电池配置参数,数据长度13个字节,周期500ms,需要通过多包发送,多包发送过程见后文BYTE0单体动力蓄电池最高允许充电电压(比例:0.01V/bit,偏移量:0 BYTE1BYTE2最高允许充电电流(比例:0.1A/bit,偏移量:-400ABYTE3BYTE4动力蓄电池标称总能量(0.1Kw·h/bit,偏移量:0BYTE5BYTE6最高允许充电总电压(比例:0.1V/bit,偏移量:0BYTE7BYTE8最高允许温度(比例:1度/bit,偏移量:-50度BYTE9整车动力蓄电池荷电状态SOC(比例:0.1%/bit,偏移量:0BYTE10BYTE11整车动力蓄电池总电压(比例:0.1V/bit,偏移量:0BYTE122、ID:1807F456(PGN=1792(充电机发送给BMS,时间同步信息,数据长度7个字节,周期500ms BYTE0秒(压缩BCD码BYTE1分(压缩BCD码BYTE2时(压缩BCD码BYTE3日(压缩BCD码BYTE4月(压缩BCD码BYTE5年(压缩BCD码BYTE63、ID:1808F456(PGN=2048(充电机发送给BMS,充电机最大输出能力,数据长度6个字节,周期250ms BYTE0最高输出电压(比例:0.1V/bit,偏移量:0BYTE1BYTE2最低输出电压(比例:0.1V/bit,偏移量:0BYTE3BYTE4最大输出电流(0.1A/bit,偏移量:-400BYTE54、ID:100956F4(PGN=2304(BMS发送给充电机,电池充电准备就绪,数据长度1个字节,周期250ms BYTE0BMS是否充电准备好(0:BMS未准备好,0xAA:BMS完成充电准备5、ID:100AF456(PGN=2560(充电机发送给BMS,充电机输出准备就绪,数据长度1个字节,周期250ms BYTE0充电机是否完成充电准备(0:充电机未完成准备,0xAA:完成准备三、充电过程:1、ID:181056F4(PGN=4096(BMS发送给充电机,电池充电需求,数据长度5个字节,周期50ms BYTE0充电电压需求(0.1V/bit,偏移量:0VBYTE1BYTE2充电电流需求(0.1A/bit,偏移量:-400ABYTE3BYTE4充电模式(0x01:恒压充电;0x02:恒流充电2、ID:181156F4(PGN=4352(BMS发送给充电机,电池充电总状态,数据长度9个字节,周期250ms,需要通过多包发送,多包发送过程见后文BYTE0充电电压测量值(0.1V/bit,偏移量:0VBYTE1BYTE2充电电流测量值(0.1A/bit,偏移量:-400ABYTE3BYTE4最高单体动力蓄电池电压及其组号(1~12:蓄电池电压,0.01V/bit;13~16:动力蓄电池电池电压所在组号:1/bit,偏移量:1 BYTE5BYTE6当前SOC(1%的比例,偏移量:0BYTE7估算剩余充电时间(1min/bit,大于600分钟按600分钟发送BYTE83、ID:1812F456(PGN=4608(充电机发送给BMS,充电机充电状态,数据长度6个字节,周期50msBYTE0充电电压输出值(0.1V/bit,偏移量:0VBYTE1BTYE2充电电流输出值(0.1A/bit,偏移量:-400ABYTE3BYTE4累计充电时间(1min/bit,最大为600minBYTE54、ID:181356F4(PGN=4864(BMS发送给充电机,电池状态信息,数据长度7个字节,周期250ms BYTE0最高单体动力蓄电池电压所在编号BYTE1最高动力蓄电池温度(1度/bit,偏移量:-50BYTE2最高温度检测点编号BYTE3最低动力蓄电池温度(1度/bit,偏移量:-50BYTE4最低动力蓄电池温度检测点号BYTE5Bit0-bit1单体动力蓄电池电压过高/过低(00:正常;01:过高;10:过低Bit2-bit3整车动力蓄电池荷电状态SOC过高/过低(00:正常;01:过高;10:过低Bit4-bit5动力蓄电池充电过电流(00:正常;01:过流;10:不可信Bit6-bit7动力蓄电池温度过高(00:正常;01:过高;10:不可信BYTE6Bit0-bit1动力蓄电池绝缘状态(00:正常;01:不正常;10:不可信Bit2-bit3动力蓄电池组输出连接器连接状态(00:正常,01:不正常,10: 不可信Bit4-bit5充电允许(00:禁止;01:允许5、ID:181556F4(PGN=5376(BMS发送给充电机,电池单体电压信息,数据长度不定,周期1s,需要通过多包发送,多包发送过程见后文BYTE01号单体动力电池电压BYTE1BYTE22号单体动力电池电压BYTE3BYTE43号单体动力电池电压BYTE5、、、、、、、、、、、、BYTE511256号单体动力电池电压6、ID:181656F4(PGN=5632(BMS发送给充电机,电池温度信息,数据长度不定,周期1s,需要通过多包发送,多包发送过程见后文BYTE0动力蓄电池1温度信息(比例:1度/bit,偏移量:-50度BYTE1动力蓄电池2温度信息(比例:1度/bit,偏移量:-50度BYTE2动力蓄电池3温度信息(比例:1度/bit,偏移量:-50度BYTE3动力蓄电池4温度信息(比例:1度/bit,偏移量:-50度BYTE4动力蓄电池5温度信息(比例:1度/bit,偏移量:-50度BYTE5动力蓄电池6温度信息(比例:1度/bit,偏移量:-50度、、、、、、、、、、、、BYTEN动力蓄电池N+1温度信息(比例:1度/bit,偏移量:-50度7、ID:181756F4(PGN=5888(BMS发送给充电机,电池预留报文,数据长度不定,周期1s,需要通过多包发送,多包发送过程见后文BYTE0预留BYTE1预留BYTE2预留BYTE3预留BYTE4预留BYTE5预留、、、、、、预留BYTEN预留8、ID:101956F4(PGN=6400(BMS发送给充电机,BMS中止充电,数据长度4个字节,周期10ms BYTE0BMS中止充电原因BYTE1BMS中止充电故障原因BYTE2BYTE3BMS中止充电错误原因说明:1、BMS中止充电原因:a1~2位:达到所需求的SOC目标值(00:未达到,01:达到需求,10:不可信状态; b3~4位:达到总电压的设定值(00:未达到总电压设定值,01:达到设定值,10: 不可信状态;c5~6位:达到单体电压的设定值(00:未达到,01:达到,10:不可信状态2、BMS中止充电故障原因:a1~2位:绝缘故障(00:正常,01:故障,10:不可信状态b3~4位:输出连接器过温故障(00:正常,01:故障,10:不可信状态c5~6位:BMS原件、输出连接器过温(00:正常,01:故障,10:不可信状态d7~8位:充电连接器故障(00:正常,01:故障,10:不可信状态e9~10位:电池组温度过高故障(00:正常,01:故障,10:不可信状态f11~12位:其它故障(00:正常,01:故障,10:不可信状态3、BMS中止充电错误原因:a1~2位:电流过大(00:正常,01:电流超过需求值,10:不可信状态b3~4位:电压异常(00:正常,01:电压异常,10:不可信状态9、ID:101AF456(PGN=6656(充电机发送给BMS,充电机中止充电,数据长度4个字节,周期10ms BYTE0充电机中止充电原因BYTE1充电机中止充电故障原因BYTE2BYTE3充电机中止充电错误原因说明:1、充电机中止充电原因:a1~2位:达到充电机设定的条件中止(00:正常,01:达到设定条件中止,10:不可信状态b3~4位:人工中止(00:正常,01:人工中止,10:不可信状态c5~6位:故障中止(00:正常,01:故障中止,10:不可信状态2、充电机中止充电故障原因：a 1~2 位：充电机过温故障（00：温度正常，01：充电机过温，10：不可信状态） b 3~4 位：充电连接器故障（00：连机器正常，01：故障，10：不可信状态） c 5~6 位：充电机内部过温故障（00：内部温度正常，01：内部过温，10：不可信） d 7~8 位：所需电量不能传送（00：传送正常，01：不能传送，10：不可信） e 9~10 位：充电机急停故障（00：正常，01：急停，10：不可信状态）f 11~12 位：其它故障（00：正常，01：故障，10：不可信状态）3、充电机中止充电错误原因：a 1~2 位：电流不匹配（00：电流匹配，01：电流不匹配，10：不可信状态）b 3~4 位：电压异常（00：正常，01：异常，10：不可信状态）四、充电结束阶段：1、ID:181C56F4 (PGN=7168 （BMS 发送给充电机，BMS 统计数据，数据长度7 个字节，周期250ms）BYTE0 BYTE1 BYTE2 BYTE3 BYTE4 BYTE5 BYTE6 动力蓄电池最低温度（比例：1，偏移量：-50）动力蓄电池最高温度（比例：1，偏移量：-50）动力蓄电池单体最高电压（比例：0.01，偏移量：0）中止时 SOC 值（比例：1%，偏移量：0）动力蓄电池单体最低电压（比例：0.01，偏移量：0）2、ID:181DF456 (PGN=7424 （充电机发送给 BMS，充电机统计数据，数据长度5 个字节，周期250ms）BYTE0 BYTE1 BYTE2 BYTE3 BYTE4 充电机编号累计输出能量（比例：0.1kw·h，偏移量：0，范围：0~1000）累计充电时间（比例：1min，偏移量：0，范围：0~600）五、发生错误：1、ID:081E56F4 (PGN=7680 （BMS 发送给充电机，BMS 统计数据，数据长度4 个字节，周期250ms）BYTE0 Bit0-Bit1 Bit2-Bit3 BYTE1 Bit0-Bit1 Bit2-Bit3 BYTE2 Bit0-Bit1 接受 SPN2560=0X00 充电机辨识报文超时（00 ：正常，01 ：超时，10：不可信状态）接受 SPN2560=0XAA 充电机辨识报文超时（00：正常，01 ：超时，10：不可信状态）接受充电机的时间同步和充电机最大能力报文超时（ 00：正常，01：超时，10：不可信状态）接受充电机完成充电准备报文超时（00：正常， 01：超时，10：不可信状态）接受充电机充电状态报文超时（00：正常，01：超时， 10：不可信状态）Bit2-Bit3 BYTE3 Bit0-Bit1 接受充电机中止报文超时（ 00：正常，01：超时，10：不可信状态）接受充电机充电统计报文超时（00：正常，01：超时，10：不可信状态）2、ID:081FF456 (PGN=7936 （充电机发送给BMS，充电机中止充电，数据长度4 个字节，周期250ms）BYTE0 BYTE1 Bit0-Bit1 Bit0-Bit1 Bit2-Bit3 BYTE2 Bit0-Bit1 Bit2-Bit3 Bit4-Bit5 BYTE3 Bit0-Bit1 接受 BMS 和车辆的辨识报文超时（00：正常，01：超时，10：不可信状态）接受电池充电参数报文超时（00：正常， 01：超时，10：不可信状态）接受 BMS 完成充电前准备报文超时（00：正常，01：超时， 10：不可信状态）接受电池充电总状态报文超时（00：正常，01：超时， 10：不可信状态）接受电池充电需求报文超时（00：正常，01：超时，10：不可信状态）接受BMS 中止充电报文超时（00：正常，01：超时，10：不可信状态）接受BMS 充电统计报文超时（00：正常，01：超时，10：不可信状态）六、多包发送过程： 1、0x1CEC56F4(BMS 请求建立多包发送,周期50ms BYTE0 BYTE1 BYTE2 BYTE3 BYTE4 BYTE5 BYTE6 BYTE7 2、0x1CECF456(充电机应答多包发送请求,周期 50ms BYTE0 BYTE1 BYTE2 BYTE3 BYTE4 回答控制字 0x11 可发送的数据包数接下来发送的第一个数据包号 0xFF0xFF 需要发送的包数 0Xff 所装载数据的参数组群号，即其 PGN 请求控制字 0x10 需要发送的总字节数BYTE5 BYTE6 BYTE7 所装载数据的参数组群号，即其 PGN 3、0x1CEB56F4(BMS 发送多包信息,周期根据国标定义BYTE0 BYTE1 BYTE2 BYTE3 BYTE4 BYTE5 BYTE6 BYTE7 包序号（1 到 N）需发送的内容需发送的内容需发送的内容需发送的内容需发送的内容需发送的内容需发送的内容 4、0x1CECF456(充电机响应完成多包接收,周期 50ms BYTE0 BYTE1 BYTE2 BYTE3 BYTE4 BYTE5 BYTE6 BYTE7 接受到的总包数 0Xff 所装载数据的参数组群号，即其 PGN 请求控制字 0x13 接受到的总字节数深圳市聚电新能源科技有限公司武继坤整理。

你知道新能源充电接口的定义吗？
国标GB/T 20234.3-2015《电动汽车传导充电用连接装置第3部分：直流充电接口》标准
规定了直流充电接口的要求、功能定义及结构和尺寸，目前各电动汽车车载的直流充电口都属于国标件，国标标准规定车载的直流充电口插座使用母针，充电枪插头使用公针。

直流充电接口定义如下：
其中DC+和DC-为直流供电正负极，PE为地线，保证充电桩和车辆共用一个地线。

CC1是充电桩端连接确认信号，CC2是车辆端充电连接确认信号，A+和A-为低压12V辅助电源，由充电桩供电，用来给车辆的电池管理系统BMS做唤醒用。

S+和S-为充电桩和车辆端CAN通信接口，用来提供充电桩和车辆控制器之间的握手信号，确认彼此身份，进行充电桩内高压绝缘和安全检测，根据动力电池的实际剩余电量SOC参数，确定合适的充电电压和电流，为开始充电做好充分准备。

END
卡车维学院
学卡车维修上卡车维学院
学卡车维修团队管理上卡车维学院
学商用车后市场运营还上卡车维学院
扫码添加
扫码添加小维
和小维一起了解维修知识
由于公众号平台改变了推送规则。

如果您想经常看到卡车维学院文章
记得点一下在看、星标哦
同时也可以把干货转发给有需要的朋友
关注公众号，学习更多商用车维修干货
点。

详解5项国家电动车充电接口及通信协议标准质检总局、国家标准委联合国家能源局、工信部、科技部等部门，在京发布新修订的电动汽车充电接口及通信协议5项国家标准。

中国于2011年12月22日颁布了自己的电动汽车充电接口和通信协议4项国家标准。

但是，对充电时的电流、电压、功率等细节并未进一步地做出详尽要求。

此次5项标准修订电动车充电接口在硬件和软件层面最终实现了统一，全面提升了充电的安全性和兼容性。

本文将对新国标做详细解读。

充电接口标准几经修订中国在2006年就发布了《电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求》（GB/T20234-2006），这个国家标准详细规定了充电电流为16A、32A、250A交流和400A直流的连接分类方式，主要借鉴了国际电工委员会（IEC）2003年提出的标准，但是这个标准并未规定充电接口的连接针数、物理尺寸和接口定义。

2011年，中国又推出了GB/T20234-2011推荐性标准，替换了部分GB/T20234-2006中的内容，其中规定：交流额定电压不超过690V，频率50Hz，额定电流不超过250A;直流额定电压不超过1000V，额定电流不超过400A。

此次新国标的充电接口标准提高了电压和电流等级，并且调整了信号针和机械锁的部分尺寸，明确了电子锁的有关要求等。

另一方面，新标准对充电设备是有很大好处的，对充电设备的推广应用有很大帮助。

在此前充电设备面临谁建谁用的问题，国标重点统一了充电桩通信协议，这意味着电动车充电接口在硬件和软件的标准层面最终实现了统一，这将提高充电设备的利用率。

新国标都有哪些改变相对于旧标准，新标准改动很多，有一些是细节上优化，譬如充电接口标准本次修订提高了电压和电流等级，从而提高了充电功率，缩短了充电的时间，并且调整了信号针和机械锁的部分尺寸，优化了连接时序等。

1.通用要求此次新国标要求在直流充电枪内安装电子锁，同时预留车辆插座加装电子锁的机械结构。

新能源汽车充电接口标准要求-CAL-FENGHAI.-(YICAI)-Company One1充电接口技术要求充电接口是指用于连接活动电缆和电动汽车的充电部件，由充电插座和充电插头两部分构成。

其中，充电插头是在电动汽车传导式充电过程中，与充电插座的结构和电气进行耦合的充电部件，它与活动电缆装配连接或一体化集成组成充电电缆；充电插座是安装在电动汽车或供电设备上用于耦合充电插头的部件。

在电动汽车的产业化过程中，充电接口的标准化至关重要。

充电接口应该满足以下几方面的要求。

①结构要求充电插头和充电插座易触及的表面应无毛刺、飞边及类似尖锐边缘；充电插头和充电插座应有配属的保护盖，这些保护盖与其配属的部件之间应有起固定连接作用的附件装置（如链、绳等），且不使用工具时应不能拆卸。

充电插头和充电插座的外壳上应标有制造商的名称或商标、产品型号、额定电压和额定电流等信息。

充电插头和充电插座的端子应用标志符号加以标注。

充电插座在电动汽车上安装后，其额定电压和额定电流的标志应易于辨识。

在充电插头的明显区域（如锁紧装置的控制按钮表面）应有不同颜色来表示不同的充电模式。

充电接口应有锁止功能，用于防止充电过程中的意外断开。

在锁止状态下施加2倍的规定插拔力的拔出外力时，连接不应断开，且锁止装置不得损坏。

充电电缆的导线宜采用铜或铜合金材料，导线的横截面积应按表1选择。

表1 充电电缆的导线规格要求充电插头应装配电缆固定部件，使电缆与充电插头连接处受到外力时不会造成对端子的额外受力。

充电接口内置的端子应以足够的接触压力将导线夹紧于金属表面之间，同时不造成导线的损坏。

正确连接充电电缆后，不同极性端子之间或端子与其他金属部件之间不得有意外接触的危险。

充电接口可以使用助力装置，如果使用助力装置，则进行插入和拔出操作时，助力装置的操作力应满足上述条件。

充电插头和充电插座在未插合且未加防护盖时，其防护等级应不低于IPXXB。

在与保护盖连接后，充电插头和充电插座的防护等级应分别达到IP54。
