最新电动汽车传导式充电接口(QCT841—2010)

新能源汽车充电接口标准
新能源汽车充电接口标准是为了规范充电设备和汽车之间的接口和通信标准，促进新
能源汽车行业的发展和普及。

以下是该标准的主要内容：
1. 接口类型：该标准规定了新能源汽车充电接口的类型，包括插头形状、尺寸和接
线规范等。

2. 电源参数：标准规定了充电设备的电源参数，包括电压、电流和功率等，以确保
充电设备能够提供稳定和安全的充电电能。

3. 通信协议：为了实现充电设备和汽车之间的通信，标准规定了通信协议的要求，
包括通信速率、数据格式和错误处理等。

4. 充电过程控制：标准对充电过程进行了控制，规定了开始充电、停止充电和状态
监测等操作的要求，以确保充电过程的安全和高效。

5. 安全性要求：标准强调了充电设备和汽车的安全性要求，包括过载保护、断电保
护和短路保护等，以防止电池过充、过放和故障引发的安全事故。

6. 兼容性：为了保证充电设备和新能源汽车的互操作性，标准规定了充电接口的兼
容性要求，以便不同厂商的充电设备和汽车能够互相兼容和共享。

该新能源汽车充电接口标准旨在改善新能源汽车充电设备的安全性、可靠性和兼容性，为用户提供更加便捷和可靠的充电服务，促进新能源汽车的普及和推广。

该标准也为充电
设备制造商提供了统一的设计和生产依据，降低了成本和风险。

《电动汽车传导式充电接口标准》编制说明电动汽车传导式充电接口编制说明一、制定背景和目的目前中国电动汽车的技术已经逐渐成熟，并已开始商品化，一些自主汽车品牌已有量产电动汽车上市，但每个企业都是按照自己的标准来制定充电接口，没有形成统一的规格标准，这样很难在全国范围内实施，造成了电动汽车以后产业化的发展困难，所以制定本标准意义重大。

本标准由全国汽车标准化技术委员会电动车辆分技术委员会动力蓄电池及其应用工作组充电接口标准起草组负责起草。

二、制定原则本标准的制定原则是立足国内，参考国际上在该领域的现有成果，结合中国的具体情况，本着科学、开放、适用和促进国内技术发展的原则，对电动汽车充电接口技术进行深入研究，制定出适合我国国情的、并且反应出电动汽车充电接口研究领域国内外最新成果的标准。

三、标准起草过程1．2009 年3 月27 日，电动车辆分技术委员会电动汽车用动力蓄电池及其应用标准化工作组在天津召开了工作组首次会议。

根据会上讨论意见，电动车辆分技术委员会秘书处走访了相关单位，综合各单位对该标准参与起草的申请情况和企业技术基础，确定了《电动汽车传导式充电接口》标准起草组。

根据第一次工作组会议精神，标准起草工作组各成员单位按照分工进行了诸多富有成效的工作。

标准起草工作组在广泛收集资料并深入研究的基础上形成了标准草案稿。

2. 2009年8月17日，在天津召开标准起草组讨论会，针对该标准草案进行了讨论，会上对标准草稿进行了讨论和修改。

3. 2009年9月，标准起草工作组在天津与日产（中国）投资有限公司与日本东京电力公司进行了技术交流，了解了目前国外标准制定情况。

4. 2009年10月，标准起草工作组在天津与美国SAE J1772标准的修订工作组进行技术交流。

5. 2010年1月13—14日，在天津召开标准起草组讨论会。

会后，对标准草案进行了修订。

6. 2010年3月10日，形成标准征求意见稿。

四、标准说明1、标准总体内容概括本标准考虑和借鉴了IEC和SAE现有的标准，同时考虑了中国电网的实际情况和电动汽车推广的需要，将电动汽车充电模式分为家庭充电、充电桩充电和地面充电机（站）充电三种充电方式。

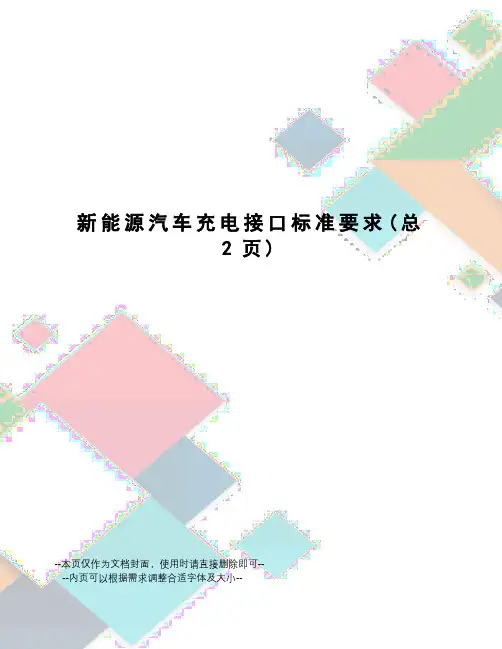

新能源汽车充电接口标准要求(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--充电接口技术要求充电接口是指用于连接活动电缆和电动汽车的充电部件，由充电插座和充电插头两部分构成。

其中，充电插头是在电动汽车传导式充电过程中，与充电插座的结构和电气进行耦合的充电部件，它与活动电缆装配连接或一体化集成组成充电电缆；充电插座是安装在电动汽车或供电设备上用于耦合充电插头的部件。

在电动汽车的产业化过程中，充电接口的标准化至关重要。

充电接口应该满足以下几方面的要求。

①结构要求??充电插头和充电插座易触及的表面应无毛刺、飞边及类似尖锐边缘；充电插头和充电插座应有配属的保护盖，这些保护盖与其配属的部件之间应有起固定连接作用的附件装置（如链、绳等），且不使用工具时应不能拆卸。

充电插头和充电插座的外壳上应标有制造商的名称或商标、产品型号、额定电压和额定电流等信息。

充电插头和充电插座的端子应用标志符号加以标注。

充电插座在电动汽车上安装后，其额定电压和额定电流的标志应易于辨识。

在充电插头的明显区域（如锁紧装置的控制按钮表面）应有不同颜色来表示不同的充电模式。

充电接口应有锁止功能，用于防止充电过程中的意外断开。

在锁止状态下施加2倍的规定插拔力的拔出外力时，连接不应断开，且锁止装置不得损坏。

充电电缆的导线宜采用铜或铜合金材料，导线的横截面积应按表1选择。

?表1?充电电缆的导线规格要求充电插头应装配电缆固定部件，使电缆与充电插头连接处受到外力时不会造成对端子的额外受力。

充电接口内置的端子应以足够的接触压力将导线夹紧于金属表面之间，同时不造成导线的损坏。

正确连接充电电缆后，不同极性端子之间或端子与其他金属部件之间不得有意外接触的危险。

充电接口可以使用助力装置，如果使用助力装置，则进行插入和拔出操作时，助力装置的操作力应满足上述条件。

充电插头和充电插座在未插合且未加防护盖时，其防护等级应不低于IPXXB。

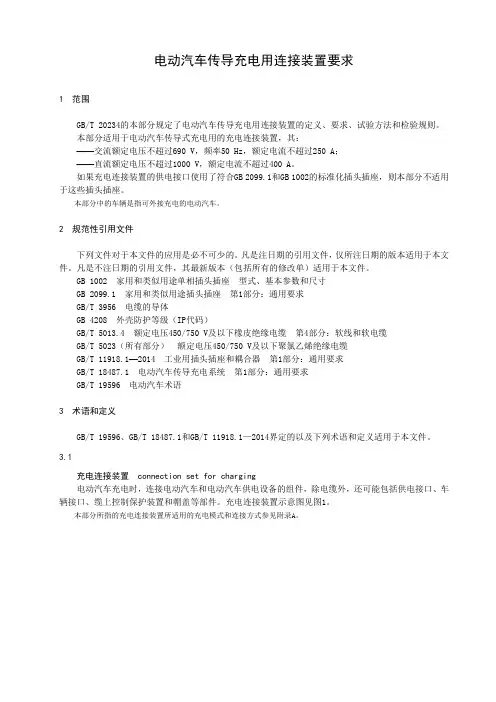

电动汽车传导充电用连接装置要求1 范围GB/T 20234的本部分规定了电动汽车传导充电用连接装置的定义、要求、试验方法和检验规则。

本部分适用于电动汽车传导式充电用的充电连接装置，其：——交流额定电压不超过690 V，频率50 Hz，额定电流不超过250 A；——直流额定电压不超过1000 V，额定电流不超过400 A。

如果充电连接装置的供电接口使用了符合GB 2099.1和GB 1002的标准化插头插座，则本部分不适用于这些插头插座。

本部分中的车辆是指可外接充电的电动汽车。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 1002 家用和类似用途单相插头插座型式、基本参数和尺寸GB 2099.1 家用和类似用途插头插座第1部分：通用要求GB/T 3956 电缆的导体GB 4208 外壳防护等级（IP代码）GB/T 5013.4 额定电压450/750 V及以下橡皮绝缘电缆第4部分：软线和软电缆GB/T 5023（所有部分）额定电压450/750 V及以下聚氯乙烯绝缘电缆GB/T 11918.1—2014 工业用插头插座和耦合器第1部分：通用要求GB/T 18487.1 电动汽车传导充电系统第1部分：通用要求GB/T 19596 电动汽车术语3 术语和定义GB/T 19596、GB/T 18487.1和GB/T 11918.1—2014界定的以及下列术语和定义适用于本文件。

3.1充电连接装置 connection set for charging电动汽车充电时，连接电动汽车和电动汽车供电设备的组件，除电缆外，还可能包括供电接口、车辆接口、缆上控制保护装置和帽盖等部件。

充电连接装置示意图见图1。

本部分所指的充电连接装置所适用的充电模式和连接方式参见附录A。

电动汽车供电设备图1 电动汽车传导充电用连接装置示意图3.2充电接口 charging coupler充电连接装置中，除电缆、缆上控制保护装置（如果有）之外的部件，包括供电接口和车辆接口。

《电动汽车用传导式车载充电机》标准解读下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!深度解读：电动汽车用传导式车载充电机的标准规范随着环保理念的深入人心和科技的发展，电动汽车已经成为全球汽车产业的重要发展方向。

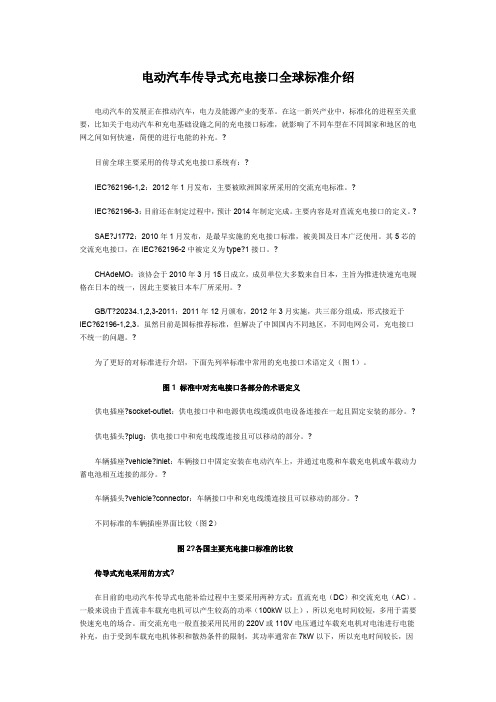

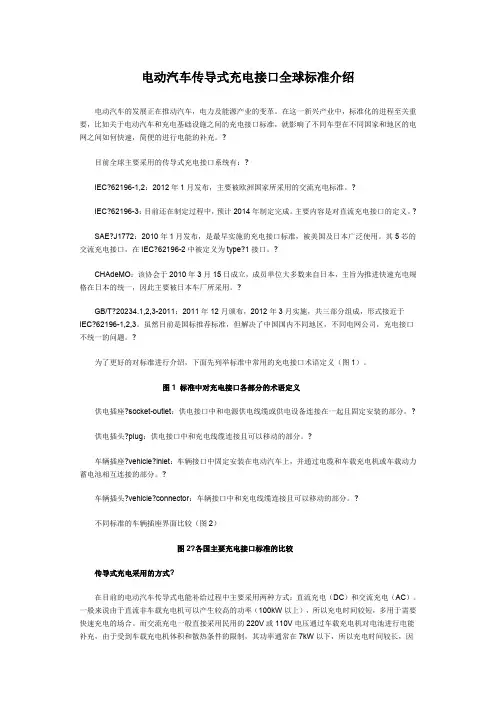

电动汽车传导式充电接口全球标准介绍电动汽车的发展正在推动汽车，电力及能源产业的变革。

在这一新兴产业中，标准化的进程至关重要，比如关于电动汽车和充电基础设施之间的充电接口标准，就影响了不同车型在不同国家和地区的电网之间如何快速，简便的进行电能的补充。

?目前全球主要采用的传导式充电接口系统有：?IEC?62196-1,2：2012年1月发布，主要被欧洲国家所采用的交流充电标准。

?IEC?62196-3：目前还在制定过程中，预计2014年制定完成。

主要内容是对直流充电接口的定义。

?SAE?J1772：2010年1月发布，是最早实施的充电接口标准，被美国及日本广泛使用。

其5芯的交流充电接口，在IEC?62196-2中被定义为type?1接口。

?CHAdeMO：该协会于2010年3月15日成立，成员单位大多数来自日本，主旨为推进快速充电规格在日本的统一，因此主要被日本车厂所采用。

?GB/T?20234.1,2,3-2011：2011年12月颁布，2012年3月实施，共三部分组成，形式接近于IEC?62196-1,2,3。

虽然目前是国标推荐标准，但解决了中国国内不同地区，不同电网公司，充电接口不统一的问题。

?为了更好的对标准进行介绍，下面先列举标准中常用的充电接口术语定义（图1）。

图1 标准中对充电接口各部分的术语定义供电插座?socket-outlet：供电接口中和电源供电线缆或供电设备连接在一起且固定安装的部分。

?供电插头?plug：供电接口中和充电线缆连接且可以移动的部分。

?车辆插座?vehicle?inlet：车辆接口中固定安装在电动汽车上，并通过电缆和车载充电机或车载动力蓄电池相互连接的部分。

?车辆插头?vehicle?connector：车辆接口中和充电线缆连接且可以移动的部分。

?不同标准的车辆插座界面比较（图2）图2?各国主要充电接口标准的比较传导式充电采用的方式?在目前的电动汽车传导式电能补给过程中主要采用两种方式：直流充电（DC）和交流充电（AC）。

中国电动汽车充电接口标准
中国电动汽车充电接口标准主要包括两个标准：GB/T 20234-2015《电动汽车用交流充电装置》和GB/T 18487.1-2015《电动汽车用直流快速充电装置第1部分：总则》。

1.GB/T 20234-2015《电动汽车用交流充电装置》：
•这一标准规定了电动汽车交流充电装置的技术要求、测试方法、标志、说明、使用导则等。

•其中，充电接口的设计与规格在标准中有详细描述，包括外形、连接器类型、额定电压、额定电流等。

2.GB/T 18487.1-2015《电动汽车用直流快速充电装置第1部分：
总则》：
•该标准规定了电动汽车直流快速充电装置的总则，包括定义、术语、分类、标志、要求等。

•同样，该标准也包括充电接口的设计与规格，以确保直流快速充电的兼容性。

这两个标准的发布旨在规范电动汽车的充电接口，促使不同制造商的电动汽车和充电设备能够相互兼容，提高整个电动汽车充电基础设施的一致性和可用性。

需要注意的是，这些标准可能随着技术的发展而更新，因此在实际应用中，建议查阅最新的国家标准或咨询相关的政府机构或行业组织以获取最新的信息。

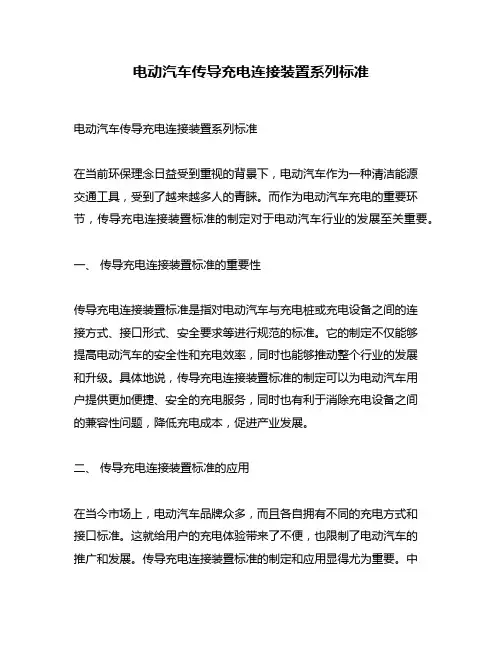

电动汽车传导充电连接装置系列标准电动汽车传导充电连接装置系列标准在当前环保理念日益受到重视的背景下，电动汽车作为一种清洁能源交通工具，受到了越来越多人的青睐。
