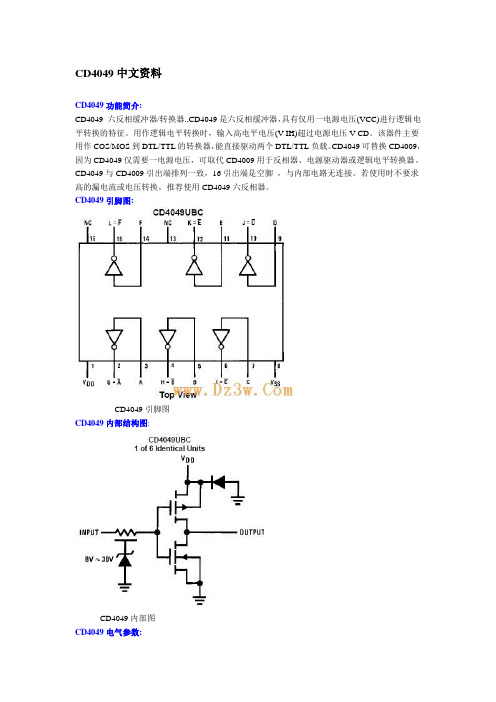

CD4049功能简介:
CD4049 六反相缓冲器/转换器.,CD4049是六反相缓冲器，具有仅用一电源电压(VCC)进行逻辑电平转换的特征。

用作逻辑电平转换时，输入高电平电压(V IH)超过电源电压V CD。

该器件主要用作COS/MOS到DTL/TTL的转换器，能直接驱动两个DTL/TTL负载。

CD4049可替换CD4009，因为CD4049仅需要一电源电压，可取代CD4009用于反相器、电源驱动器或逻辑电平转换器。

CD4049与CD4009引出端排列一致，16引出端是空脚，与内部电路无连接。

若使用时不要求高的漏电流或电压转换，推荐使用CD4049六反相器。

CD4049引脚图:
CD4049引脚图
CD4049内部结构图:
CD4049 内部图
CD4049电气参数:
CD4049交流特性波形图CD4049典型应用电路:
典型电路。

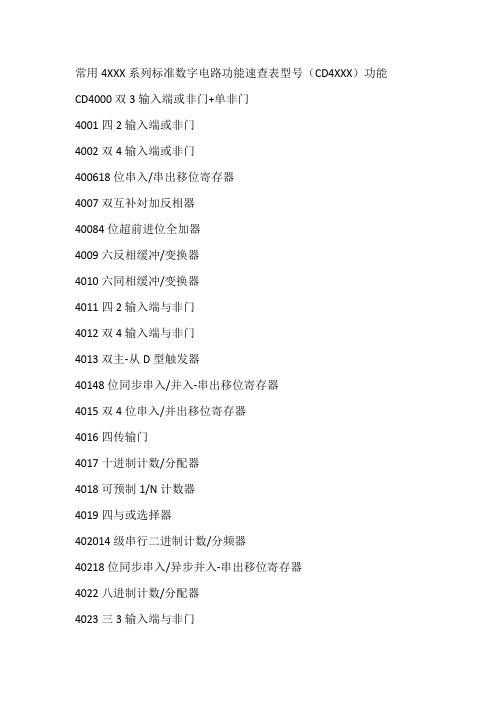

常用4XXX系列标准数字电路功能速查表型号（CD4XXX）功能CD4000双3输入端或非门+单非门4001四2输入端或非门4002双4输入端或非门400618位串入/串出移位寄存器4007双互补対加反相器40084位超前进位全加器4009六反相缓冲/变换器4010六同相缓冲/变换器4011四2输入端与非门4012双4输入端与非门4013双主-从D型触发器40148位同步串入/并入-串出移位寄存器4015双4位串入/并出移位寄存器4016四传输门4017十进制计数/分配器4018可预制1/N计数器4019四与或选择器402014级串行二进制计数/分频器40218位同步串入/异步并入-串出移位寄存器4022八进制计数/分配器4023三3输入端与非门40247级二进制串行计数/分频器4025三3输入端或非门4026十进制计数/7段译码器4027双J-K触发器4028BCD码十进制译码器4029可预置可逆计数器4030四异或门403164位串入/串出移位存储器4032三串行加法器4033十进制计数/7段译码器40348位通用总线寄存器40354位并入/串入-并出/串出移位寄存器4038三串行加法器404012级二进制串行计数/分频器4041四同相/反相缓冲器4042四锁存D型触发器4043三态R-S锁存触发器（1触发）4044四三态R-S锁存触发器（0触发）4046锁相环4047无稳态/单稳态多谐振荡器4048四输入端可扩展多功能门4049六反相缓冲/变换器4050六同相缓冲/变换器40518选1模拟开关4052双4选1模拟开关4053三组二路模拟开关4054液晶显示驱动器4055BCD-7段译码/液晶驱动器4056液晶显示驱动器4059“N”分频计数器NSC/TI406014级二进制串行计数/分频器4063四位数字比较器4066四传输门406716选一模拟开关40688输入端与非门/与门4069六反相器4070四异或门4071四2输入端或门4072双4输入端或门4073三3输入端与门4075三3输入端或门4076四D寄存器4077四2输入端异或非门40788输入端与非门/或门4081四2输入端与门4082双4输入端与门4085双2路2输入端与或非门4086四2输入端可扩展与或非门4089二进制比例乘法器4093四2输入端施密特触发器4095三输入端J-K触发器4096三输入端J-K触发器4097双路8选1模拟开关4098双单稳态触发器40998位可寻址锁存器4010032位左/右移位寄存器401019位奇偶校验器401028位可预置同步BCD减法计数器401038位可预置同步二进制减法计数器401044位双向移位寄存器40105先入先出FI-FD寄存器40106六施密特触发器40107双2输入端与非缓冲/驱动器401084字X4位多通道寄存器40109四低一高电平位移器40110十进制加/减，计数，锁存，译码驱动4014710线-4线编码器40160可预置BCD加计数器40161可预置4位二进制加计数器40162BCD加法计数器401634位二进制同步计数器40174六锁存D型触发器40175四D型触发器401814位算术逻辑单元/函数发生器40182超前位发生器40192可预置BCD加/减计数器（双时钟）40193可预置4位二进制加/减计数器401944位并入/串入-并出/串出移位寄存器401954位并入/串入-并出/串出移位寄存器402084X4多端口寄存器45014输入端双与门及2输入端或非门4502可选通三态输出六反相/缓冲器4503六同相三态缓冲器4504六电压转换器4506双二组2输入可扩展或非门4508双4位锁存D型触发器4510可预置BCD码加/减计数器4511BCD锁存，7段译码/驱动器4512八路数据选择器4513BCD锁存，7段译码/驱动器（消隐）45144位锁存，4线-16线译码器45154位锁存，4线-16线译码器4516可预置4位二进制加/减计数器4517双64位静态移位寄存器4518双BCD同步加计数器4519四位与或选择器4520双4位二进制同步加计数器452124级分频器4522可预置BCD同步1/N计数器4526可预置4位二进制同步1/N计数器4527BCD比例乘法器4528双单稳态触发器4529双四路/单八路模拟开关4530双5输入端优势逻辑门453112位奇偶校验器45328位优先编码器4536可编程定时器4538精密双单稳4539双四路数据选择器4541可编程振荡/计时器4543BCD-7段锁存译码器/驱动器4544BCD-7段锁存译码器/驱动器4547BCD-7段译码/大电流驱动器4549函数近似寄存器4551四2通道模拟开关4553三位BCD计数器4555双二进制4选1译码器/分离器4556双二进制4选1译码器/分离器。

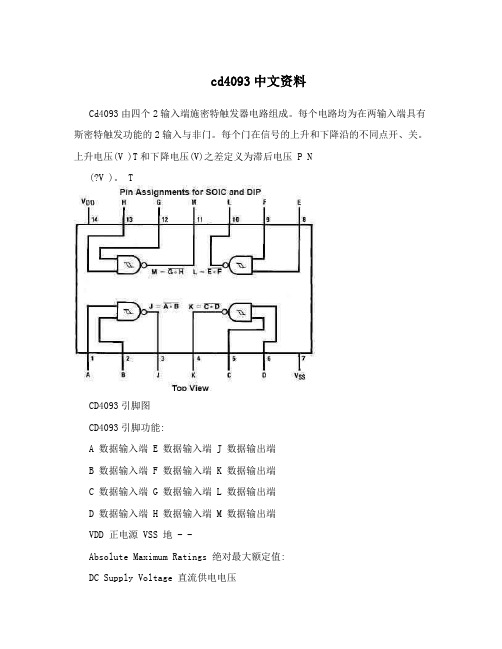

cd4093中文资料Cd4093由四个2输入端施密特触发器电路组成。

每个电路均为在两输入端具有斯密特触发功能的2输入与非门。

每个门在信号的上升和下降沿的不同点开、关。

上升电压(V )T和下降电压(V)之差定义为滞后电压 P N(?V )。

TCD4093引脚图CD4093引脚功能:A 数据输入端 E 数据输入端 J 数据输出端B 数据输入端 F 数据输入端 K 数据输出端C 数据输入端 G 数据输入端 L 数据输出端D 数据输入端 H 数据输入端 M 数据输出端VDD 正电源 VSS 地 - -Absolute Maximum Ratings 绝对最大额定值:DC Supply Voltage 直流供电电压-0.5 to +18 VDC(VDD)Input Voltage输入电压 (VIN) -0.5 to VDD +0.5VDCStorage Temperature Range储存温度-65? to +150? 范围 (TS)Power Dissipation功耗 (PD)Dual-In-Line 普通双列封装 700 mWSmall Outline 小外形封装 500 mWLead Temperature 焊接温度(TL)Soldering, 10 seconds),焊接10秒, 260 ?Recommended Operating Conditions 建议操作条件: DC Supply Voltage 直流供电电压 (VDD) 3 to 15 VDC Input Voltage输入电压 (VIN) 0 to VDD VDC Operating Temperature Range工作温度范-40? to 围 (TA) +85?DC Electrical Characteristics 直流电气特性:-40? +25? +85? SymboUnitParameter Conditions 条l 符s 单最参数件最小最大最小典型最小最大号位大Quiescent VDD = 5V 1.0 1.0 7.5Device VDD = 10V 2.0 2.0 15.0 IDD μACurrent静态VDD = 15V 4.0 4.0 30.0电流VOL LOW Level VIN = VDD, |IO| < 1μAOutput 0.0VDD = 5V 0.05 0 0.05 Voltage 输出5 低电平电压 0.0 VDD = 10V 0.05 0 0.05 V50.0VDD = 15V 0.05 0 0.055VIN = VSS, |IO| < 1μAHIGH LevelVDD = 5V 4.95 4.95 5 4.95 OutputVOH VDD = 10V 9.95 9.95 10 9.95 Voltage 输出V14.914.914.9高电平电压 VDD = 15V 155 5 5|IO| < 1μANegative-GoiVDD=5V, VO 2.21.32.25 1.5 1.8 1.5 2.3 ng Threshold=4.5V 5 Voltage (AnyVT- VDD=10V, VO =Input) 负向2.85 4.5 3.0 4.1 4.5 3.0 4.65 V9V阈值电压,任VDD=15V,VO=13.6.7何输入, 4.35 6.75 4.5 6.3 4.5 6.95V 5|IO| < 1μA Positive-Going Threshold VDD = 5V, VO =VT+ 2.75 3.6 2.75 3.3 3.5 2.65 3.5 Voltage (Any 0.5V V Input) 正向VDD = 10V, VO = 5.5 7.15 5.5 6.2 7.0 5.35 7.0阈值电压,任1V何输入, VDD = 15V, VO = 10.610.8.25 8.25 9.0 8.1 10.51.5V 5 5 Hysteresis VDD = 5V 0.52.35 0.5 1.5 2.0 0.35 2.0 (VT+ - VT-) VDD = 10V 1.0 4.3 1.0 2.2 4.0 0.70 4.0 (Any Input) VH V 滞后(VT+ -VDD = 15V 1.5 6.3 1.5 2.7 6.0 1.20 6.0 VT-)(任何输入)VIN = VDDVDD=5V,VO LOW Level0.52 0.44 0.88 0.36=0.4V OutputIOL Current 输出VDD=10V,VO=0.51.3 1.12.25 0.9 mA 低电平电流 V(Note 3) VDD=15V,VO3.6 3.0 8.8 2.4=1.5VVIN = VSSVDD=5V, VO -0.5-0.8-0.3HIGH Level0.44=4.6V 2 8 6 OutputIOH Current 输出VDD -2.2-1.3 -1.1 -0.9 mA 高电平电流 =10V,VO=9.5V 5(Note 3) VDD=15V,VO=13.-3.6 -3.0 - 8.8 -2.45VVDD=15V, VIN = -0.-1.0-5 -0.3 -103 0V Input CurrentIIN μA输入电流 VDD=15V, -50.3 10 0.3 1.0VIN=15VAC Electrical Characteristics 交流电气特性: Symbol Conditions 最典最UnitsParameter 参数符号条件小型大单位VDD = 5V 300 450 tPHL, Propagation Delay Time传递延迟VDD = 10V 120 210 ns tPLH 时间VDD = 15V 80 160VDD = 5V 90 145 tTHL,Transition Time过渡时间 VDD = 10V 50 75 ns tTLHVDD = 15V 40 60(Any CIN Input Capacitance 输入电容 5.0 7.5 pFInput)Power Dissipation功耗CPD (Per Gate) 24 pF Capacitance典型应用电路:负边缘触发正边缘触发控振荡器应用电路:触摸开关电路中主要由一个四—2输入“与非”门集成电路CD4093组成。

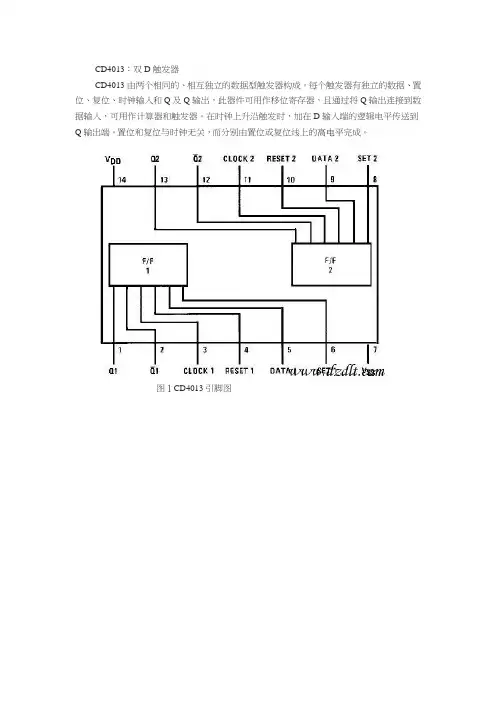

CD4013：双D触发器CD4013由两个相同的、相互独立的数据型触发器构成。

每个触发器有独立的数据、置位、复位、时钟输入和Q及Q输出，此器件可用作移位寄存器，且通过将Q输出连接到数据输入，可用作计算器和触发器。

在时钟上升沿触发时，加在D输入端的逻辑电平传送到Q输出端。

置位和复位与时钟无关，而分别由置位或复位线上的高电平完成。

图１CD4013引脚图图２CD4013内部电路图图3 CD4013逻辑图Truth Table 真值表功能:Absolute Maximum Ratings 绝对最大额定值:Recommended Operating Conditions 建议操作条件:DC Electrical Characteristics 直流电气特性:AC Electrical Characteristics 交流电气特性:65120tTHL, tTLHTransition Time过渡时间VDD = 5V100200nsVDD = 10V50100VDD = 15V4080tWL, tWHMinimum Clock Pulse Width最小时钟脉冲宽度VDD = 5V100200nsVDD = 10V4080VDD = 15V3265tRCL, tFCLMaximum Clock Rise and Fall Time最大时钟上升和下降时间VDD = 5V15 msVDD = 10V10VDD = 15V5tSUMinimum Set-Up Time 最低设置时间VDD = 5V2040nsVDD = 10V1530VDD = 15V1225fCLMaximum Clock Frequency 最大时钟频率VDD = 5V2.55MHzVDD = 10V6.212.5VDD = 15V7.615.5SET AND RESET OPERATION SET和复位操作tPHL(R),tPLH(S)Propagation Delay Time传递延迟时间VDD = 5V150 300ns VDD = 10V45130 VDD = 15V6590tWH(R), tWH(S)Minimum Set and Reset Pulse Width最低限度和复位脉冲宽度VDD = 5V90180 nsVDD = 10V 40 80VDD = 15V2550CINAverage Input Capacitance 平均输入电容Any Input57.5pF图4 切换时间波形应用电路：置位和复位电路图5（左）和图（右）中的CD4013是CMOS双D触发器，这类电路置位和复位信号是高电平有效，由于开关闭合时电容可视为短路而产生高电平，使RD=1，Q=0；若将此信号加到SD，则SD=1，Q=1;置位、复位过后，电容充电而使RD（SD）变为0，电路可进入计数状态。

cd4093中文资料Cd4093由四个2输入端施密特触发器电路组成。

每个电路均为在两输入端具有斯密特触发功能的2输入与非门。

每个门在信号的上升和下降沿的不同点开、关。

上升电压(V )T和下降电压(V)之差定义为滞后电压 P N(?V )。

TCD4093引脚图CD4093引脚功能:A 数据输入端 E 数据输入端 J 数据输出端B 数据输入端 F 数据输入端 K 数据输出端C 数据输入端 G 数据输入端 L 数据输出端D 数据输入端 H 数据输入端 M 数据输出端VDD 正电源 VSS 地 - -Absolute Maximum Ratings 绝对最大额定值:DC Supply Voltage 直流供电电压-0.5 to +18 VDC(VDD)Input Voltage输入电压 (VIN) -0.5 to VDD +0.5VDCStorage Temperature Range储存温度-65? to +150? 范围 (TS)Power Dissipation功耗 (PD)Dual-In-Line 普通双列封装 700 mWSmall Outline 小外形封装 500 mWLead Temperature 焊接温度(TL)Soldering, 10 seconds),焊接10秒, 260 ?Recommended Operating Conditions 建议操作条件: DC Supply Voltage 直流供电电压 (VDD) 3 to 15 VDC Input Voltage输入电压 (VIN) 0 to VDD VDC Operating Temperature Range工作温度范-40? to 围 (TA) +85?DC Electrical Characteristics 直流电气特性:-40? +25? +85? SymboUnitParameter Conditions 条l 符s 单最参数件最小最大最小典型最小最大号位大Quiescent VDD = 5V 1.0 1.0 7.5Device VDD = 10V 2.0 2.0 15.0 IDD μACurrent静态VDD = 15V 4.0 4.0 30.0电流VOL LOW Level VIN = VDD, |IO| < 1μAOutput 0.0VDD = 5V 0.05 0 0.05 Voltage 输出5 低电平电压 0.0 VDD = 10V 0.05 0 0.05 V50.0VDD = 15V 0.05 0 0.055VIN = VSS, |IO| < 1μAHIGH LevelVDD = 5V 4.95 4.95 5 4.95 OutputVOH VDD = 10V 9.95 9.95 10 9.95 Voltage 输出V14.914.914.9高电平电压 VDD = 15V 155 5 5|IO| < 1μANegative-GoiVDD=5V, VO 2.21.32.25 1.5 1.8 1.5 2.3 ng Threshold=4.5V 5 Voltage (AnyVT- VDD=10V, VO =Input) 负向2.85 4.5 3.0 4.1 4.5 3.0 4.65 V9V阈值电压,任VDD=15V,VO=13.6.7何输入, 4.35 6.75 4.5 6.3 4.5 6.95V 5|IO| < 1μA Positive-Going Threshold VDD = 5V, VO =VT+ 2.75 3.6 2.75 3.3 3.5 2.65 3.5 Voltage (Any 0.5V V Input) 正向VDD = 10V, VO = 5.5 7.15 5.5 6.2 7.0 5.35 7.0阈值电压,任1V何输入, VDD = 15V, VO = 10.610.8.25 8.25 9.0 8.1 10.51.5V 5 5 Hysteresis VDD = 5V 0.52.35 0.5 1.5 2.0 0.35 2.0 (VT+ - VT-) VDD = 10V 1.0 4.3 1.0 2.2 4.0 0.70 4.0 (Any Input) VH V 滞后(VT+ -VDD = 15V 1.5 6.3 1.5 2.7 6.0 1.20 6.0 VT-)(任何输入)VIN = VDDVDD=5V,VO LOW Level0.52 0.44 0.88 0.36=0.4V OutputIOL Current 输出VDD=10V,VO=0.51.3 1.12.25 0.9 mA 低电平电流 V(Note 3) VDD=15V,VO3.6 3.0 8.8 2.4=1.5VVIN = VSSVDD=5V, VO -0.5-0.8-0.3HIGH Level0.44=4.6V 2 8 6 OutputIOH Current 输出VDD -2.2-1.3 -1.1 -0.9 mA 高电平电流 =10V,VO=9.5V 5(Note 3) VDD=15V,VO=13.-3.6 -3.0 - 8.8 -2.45VVDD=15V, VIN = -0.-1.0-5 -0.3 -103 0V Input CurrentIIN μA输入电流 VDD=15V, -50.3 10 0.3 1.0VIN=15VAC Electrical Characteristics 交流电气特性: Symbol Conditions 最典最UnitsParameter 参数符号条件小型大单位VDD = 5V 300 450 tPHL, Propagation Delay Time传递延迟VDD = 10V 120 210 ns tPLH 时间VDD = 15V 80 160VDD = 5V 90 145 tTHL,Transition Time过渡时间 VDD = 10V 50 75 ns tTLHVDD = 15V 40 60(Any CIN Input Capacitance 输入电容 5.0 7.5 pFInput)Power Dissipation功耗CPD (Per Gate) 24 pF Capacitance典型应用电路:负边缘触发正边缘触发控振荡器应用电路:触摸开关电路中主要由一个四—2输入“与非”门集成电路CD4093组成。

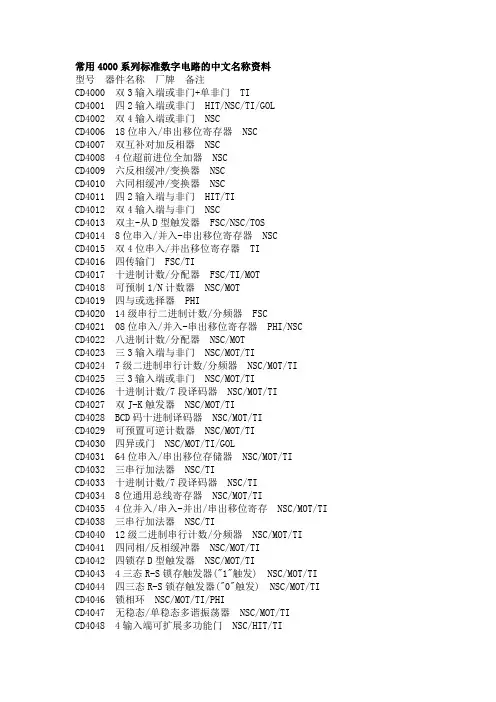

常用4000系列标准数字电路的中文名称资料型号器件名称厂牌备注CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSCCD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TI CD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOT CD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/STCD4094 8位移位存储总线寄存器 NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\TICD40107 双2输入端与非缓冲/驱动器 HAR\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\MOTCD40160 可预置BCD加计数器 NSC\MOTCD40161 可预置4位二进制加计数器 NSC\MOTCD40162 BCD加法计数器 NSC\MOTCD40163 4位二进制同步计数器 NSC\MOTCD40174 六锁存D型触发器 NSC\TI\MOTCD40175 四D型触发器 NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TICD40193 可预置4位二进制加/减计数器 NSC\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交叉点开关。

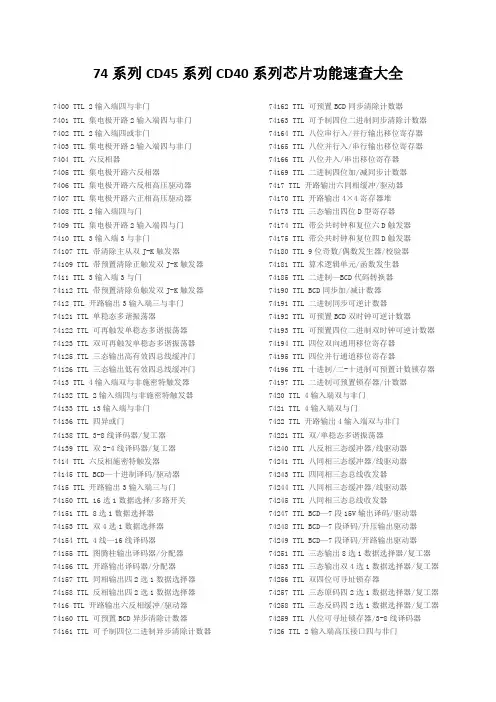

74系列CD45系列CD40系列芯片功能速查大全7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D触发器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOLCD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器 NSCCD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSC CD4022 八进制计数/分配器 NSC/MOTCD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TI CD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TI CD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TI CD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TICD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TICD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOTCD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/STCD4094 8位移位存储总线寄存器 NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器 NSC\TICD40107 双2输入端与非缓冲/驱动器 HAR\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\MOTCD40160 可预置BCD加计数器 NSC\MOTCD40161 可预置4位二进制加计数器 NSC\MOTCD40162 BCD加法计数器 NSC\MOTCD40163 4位二进制同步计数器 NSC\MOTCD40174 六锁存D型触发器 NSC\TI\MOTCD40175 四D型触发器 NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TI CD40193 可预置4位二进制加/减计数器 NSC\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40208 4×4多端口寄存器CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器。

CD4000:双三输入或非门CD4001:四双输入或非门CD4002双四输入或非门CD4006:18位静态移位寄存器//当D1为高（低）时clk给四个脉冲D1+4为高（低），相当于延迟四个脉冲cd4007：双互补对加反相器CD4008：并行进位输出全加器CD4009：六缓相器/转换-倒相CD4010：六缓相器/转换-正相CD4011四2输入端与非门CD4012双4输入端与非门CD4013双主-从D型触发器CD4014 8位串入/并入-串出移位寄存器CD4015双4位串入/并出移位寄存器CD4016四传输门CD4017十进制计数/分配器CD4018可预制1/N计数器//当PE为高时并行输入数据，与clk无关，PE为低时D输入并移位CD4019四与或选择器CD4020 14级串行二进制计数/分频器clk给八个下降沿Q3开始计数CD4021 08位串入/并入-串出移位寄存器当9脚为同时D5-D7并行输入数据且与时钟无关，当其为低电平时从D4数据开始移位，SIN数据迟后六个脉冲CD402八进制计数/分配器CD4023三3输入端与非门CD4024 7级二进制串行计数/分频器CD4025三3输入端或非门CD4026十进制计数/7段译码器当2和15为低3为高时，数码管随脉冲0-1-2…9-02脚为高电平时计数锁存脚5.4.14一般为高显9时5脚为低显2时14脚为低4脚与3脚一至CD4027双J-K触发器CD4028 BCD码十进制译码器当jk同时为1时Qn+1=Qn’CD4029可预置可逆计数器CD4030四异或门当输入全部为低时，只给clk时钟,输出从9到0计数co平时为高输出为0时其为低，当只有10脚为高时给Clk电路从0到9计数，co只在显9时为低。

5脚为高电平则锁存。

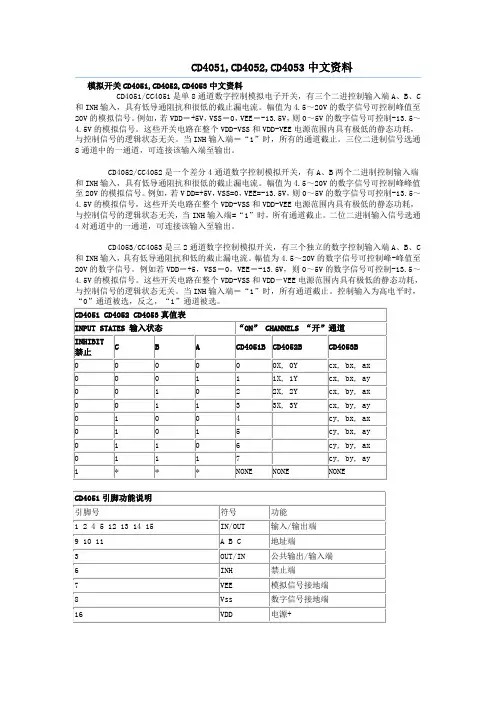

1脚为高则并行置数·CD4033 十进制计数/7段译码器CD4034 8位通用总线寄存器CD4035 4位并入/串入-并出/串出移位寄存CD4038三串行加法器CD4040 12级二进制串行计数/分频器CD4041四同相/反相缓冲器脚1为脚3的同相输出，脚2为脚3的反相输出CD4042四锁存D型触发器CD4043 4三态R-S锁存触发器("1"触发) CD4044四三态R-S锁存触发器("0"触发) CD4046锁相环\\见资料CD4047无稳态/单稳态多谐振荡器\\见资料CD4048 4输入端可扩展多功能门\\见资料CD4049六反相缓冲/变换器CD4050六同相缓冲/变换器CD4051八选一模拟开关CD4052双4选1模拟开关6脚为低电平时有效;6脚为低电平时无效CD4053三组二路模拟开关只要A为1,NH CD4054 液晶显示驱动器为低x=x1;若A为0;INH为低不管BCX=x0CD4055 BCD-7段译码/液晶驱动器CD4056液晶显示驱动器当6脚为高电平时输出反码CD4059“N”分频计数器CD4060 14级二进制串行计数/分频器CD4063四位数字比较器CD4066四传输门CD4067 16选1模拟开关CD4068八输入端与非门/与门4069六反相器CD4070四异或门CD4071四2输入端或门CD4072双4输入端或门CD4073三3输入端与门CD4075三3输入端或门CD4076四D寄存器\\见资料CD4077四2输入端异或非门CD4078 8输入端或非门/或门CD4081四2输入端与门CD4082双4输入端与门CD4093四2输入端施密特触发器CD4085双2路2输入端与或非门CD4094 8位移位存储总线寄存器CD4095 3输入端J-K触发器STB为高时则将移位的数据显示出来，STB为低时输出保持不变，移位在工作只是没有显出来，要等到下次STB为高时才显出来，相当于74595的两个时钟CD4096 3输入端J-K触发器CD4098双单稳态触发器CD4099 8位可寻址锁存器CD40105先入先出FI-FD寄存器CD40106六施密特触发器CD40110十进制加/减,计数,锁存,译码驱动CD40160可预置BCD加计数器CD40161可预置4位二进制加计数器CD40162 BCD加法计数器CD40163 4位二进制同步计数器CD40174六锁存D型触发器CD40175四D型触发器CD40192可预置BCD CD40193可预置4位二进制CD40194 4位并入/串入-并加/减计数器(双时钟) 加/减计数器出/串出移位寄存CD4502可选通三态输出六反相/缓冲器CD4503六同相三态缓冲器CD4508双4位锁存D型触发器//12脚为低反相CD4510可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512八路数据选择器CD4513 BCD锁存,7段CD4514 4位锁存,4线-16CD4515 4位锁存,4线-16 译码,驱动器(消隐) 线译码器线译码器CD4516可预置4位二进制加/减计数器CD4518双BCD同步加计数器CD4520双4位二进制同步加计数器CD4522可预置BCD同步1/N计数器CD4526可预置4位二进制同步1/N计数器CD4528双单稳态触发器CD4529双四路/单八路模拟开关CD4530双5输入端优势逻辑门CD4532 8位优先编码器CD4538精密双单稳CD4539双四路数据选择器CD4541 可编程序振荡/计时器CD4543BCD七段锁存译码,驱动器CD4553三位BCD计数器CD4555双二进制四选一译码器/分离器CD4556双二进制四选CD4560 "N"BCD加法器CD4584六施密特触发器一译码器/分离器CD4585 4位数值比较器。

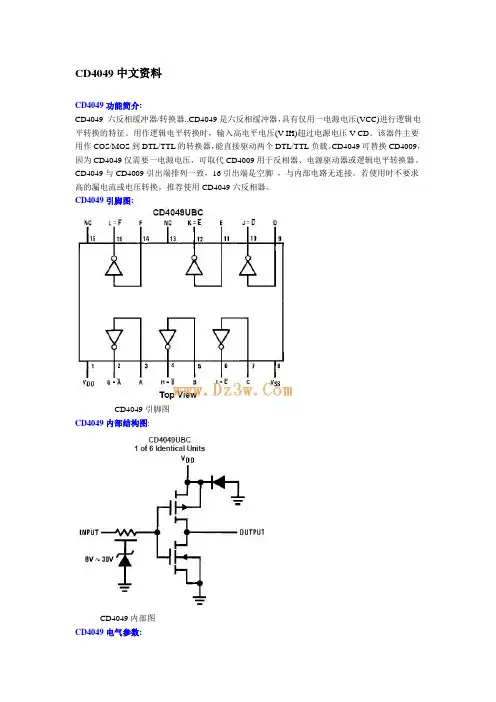

cd40107中文资料CD4049功能简介:CD4049六反相缓冲器/转换器.,CD4049是六反相缓冲器，具有仅用一电源电压(VCC)进行逻辑电平转换的特征。

用作逻辑电平转换时，输入高电平电压(VIH)超过电源电压VCD。

该器件主要用作COS/MOS到DTL/TTL的转换器，能直接驱动两个DTL/TTL负载。

CD4049可替换CD4009，因为CD4049仅需要一电源电压，可取代CD4009用于反相器、电源驱动器或逻辑电平转换器。

CD4049与CD4009引出端排列一致，16引出端是空脚，与内部电路无连接。

若使用时不要求高的漏电流或电压转换，推荐使用CD4049六反相器。

CD4049引脚图:CD4049引脚图CD4049内部结构图:CD4049内部图CD4049电气参数:CD4049交流特性波形图CD4049典型应用电路:典型电路CD4060(引脚图,真值表,电气参数及应用电路)CD4060由一振荡器和14级二进制串行计数器位组成，振荡器的结构可以是RC或晶振电路，CR为高电平时，计数器清零且振荡器使用无效。

所有的计数器位均为主从触发器。

在CP1(和CP0)的下降沿计数器以二进制进行计数。

在时钟脉冲线上使用斯密特触发器对时钟上升和下降时间无限制。

CD4060引脚图:CD4060引脚功能图CD4060内部结构图:CD4060内部方框图CD4060电气参数:CD4060典型应用电路CD4060B典型振荡器连接：上图-RC振荡器下图-晶体振荡器CD4060秒脉冲发生器电路:图2CD4060秒脉冲发生器脉冲发生器是数字钟的核心部分，它的精度和稳定度决定了数字钟的质量，通常用晶体振荡器发出的脉冲经过整形、分频获得1Hz的秒脉冲。

如晶振为32768Hz，通过15次二分频后可获得1Hz的脉冲输出，电路图如图2所示。

CD4060定时电路由CD4060和CD4027构成的50Hz振荡器电路本振荡器能产生交变的50Hz脉冲方波，其占空比为50%.可供某些反相器电路应用。
