外转子永磁同步电机的结构和工艺1 前言永磁电机选用的是具有可以始终存磁的特点的一种原料，当人们发现这种原料可以该领域适应用于该项工业技能，在发现初期一经使用即可被大量地开采、制造和使用。
在科技水平和开采水平发展迅猛的今天，制造业水平也得到相应的发展，所以目前我们成功地找到了不仅像前者原料一?佑涤惺贾沾娲⒋判蕴氐愕脑?料，还找到了同时兼备高矫顽力并且报价比之前还要低的一种原料，于是永磁电机因为它的价格低廉、效能高效而得到重视从而着手制造。
2 工作原理对照从前的工艺来看，我们发现现在的外转子永磁同步电机还是和从前一样，把磁场当做能量储藏、转换和生产力的生产的工具。
然而不同的地方也有很多，比如从前的工艺是励磁绕组中经过电流从而释放能量交织出来磁场，而现在的工艺水平通过科学技术和制造技术的提高以及人们对该工艺的进一步认识和研究，将始终持续贡献磁的能量体建造出来从而制造磁场，这个便是他们二者之间最大的差异。
并且正因为我们发现了这个可以始终持续贡献磁的能量体，所以耗损可以忽略不计。
同时，由于建造时候使用的材料也与原有的材料不同，无论质量还是重量都减少了其笨重性，所以不仅可以减少耗材，还能够让工作的效率得到提高。
3 结构与特点从结构上来看，合成当下最热门的电机我们需要定子、转子、端盖等等一系列的零件来合成。
从这样的合成部件来看，对照从前的电机，定子被转子所包围的，层次和位置分明，与从前大不一样。
而恰好因为这样的结构、层次和位置，才能让电机的能量场更加稳定，工作效率更高，重量更加轻盈，使其具有转动惯量大、散热好且轴向尺寸紧凑等优点。
3.1 定子定子铁芯和定子绕组加上将前面所述两者加缠绕从而保持稳定不动而使用的零件才可以组成定子，其中定子铁芯的作用是导体，用来能量场的使用，定子绕组的作用是通过电流，用来确定电的转化和途径。
如果想提高电机的工作效率并且想要减少整体工作部件的重量，那么就选取更适合和轻便的铁芯，并且在组装的过程中按照一直的经验来组装，避免不必要的损耗和浪费。
电机安装过程中工装定位原理1. 概述在电机安装过程中，为了确保电机能够正确、稳定地安装在指定位置，通常需要使用工装定位原理。
工装定位原理是通过设计和制造合适的工装，使得电机在安装过程中能够准确地定位到指定位置。
本文将详细解释与电机安装过程中工装定位原理相关的基本原理，并提供一些实际应用的示例。
2. 工装定位原理的基本原理工装定位原理的基本原理是利用工装的几何形状和尺寸特性，通过与电机或安装位置的配合，实现电机的精确定位。
具体来说，工装定位原理包括以下几个方面的基本原理：2.1 几何形状匹配原理工装定位原理的基础是通过设计和制造合适的工装，使得其几何形状能够与电机或安装位置的几何形状相匹配。
例如，当电机的安装孔为圆形时，可以设计一个圆柱形的工装，通过工装与电机的配合，实现电机的定位。
另外，工装的几何形状也可以根据电机的特殊要求进行设计，例如电机的安装孔为特殊形状时，可以设计相应的工装形状。
2.2 尺寸配合原理除了几何形状的匹配，工装定位原理还需要考虑尺寸配合。
尺寸配合原理是指工装与电机或安装位置之间的尺寸配合关系，通过合适的尺寸配合，实现电机的定位。
例如，当电机的安装孔为H7配合时，可以设计一个带有H7配合尺寸的工装，通过工装与电机的配合，实现电机的定位。
尺寸配合原理还可以根据电机的要求进行调整，例如根据电机的精度要求选择更紧密的配合尺寸。
2.3 定位面原理工装定位原理还涉及到定位面的选择。
定位面是指工装与电机或安装位置之间用于定位的表面。
通过合理选择定位面，可以实现电机的准确定位。
例如，当电机的安装面为平面时，可以选择与之配合的平面定位面进行定位。
另外，定位面的选择还需要考虑工装的制造工艺和使用要求，例如定位面的加工难度、定位面的耐磨性等。
2.4 紧固装置原理工装定位原理还需要考虑紧固装置的选择和设计。
紧固装置是用于将工装与电机或安装位置固定在一起的装置。
通过合适的紧固装置，可以确保电机在安装过程中不会发生位移或松动，实现电机的稳定定位。
永磁电机装配工艺规程适用范围：本规程适用于公司生产的1~100KW电机的装配操作。
一．装配工作环境要求：1. 装配工作环境要求：电机装配的工作场地和装配工作台，要保证无铁屑，无铁磁性物质，无油污等脏物。
保持工作区的干净，整洁。
工作台上应铺一层3-4mm厚的橡胶板。
2. 各类工具（手工工具，电动工具）应符合要求，检查电动工具是否正常。
3. 各类电器或电线接头，必须有良好绝缘，而且能正常工作，有鉴定合格标签。
4. 各类检验仪器处于完好状态，有鉴定合格标签。
二．装配前工艺要求：1. 装配前工艺要求：操作者装配前要仔细阅读图纸或工艺文件，充分理解每个技术要求。
若有疑问，向有关人员请教。
理解清楚后，再进行后续工作。
2. 按图纸（工艺文件）标出的各个零部件和标准件领用，保证规格和数量的准确。
3. 对领出的零部件，需要进行外观检查。
特别对定子，转子，刷架，端盖这四大部件，必须进行检查。
对转子（电枢）要测绝缘电阻，测片间电压，检查换向器表面，测外形尺寸。
4. 对检查不合格的零部件，办理退库手续。
三．装配工艺过程：1. 首先，将各类待装配的零部件清洁干净，检查零部件上的螺纹孔，对有问题的螺纹孔应用丝锥再攻一次，其它过孔清理干净。
将脏物吹净。
将各零件的配合面（轴挡，轴承室，安装配合面）,棉纱擦拭干净。
2. 电机有轴承时，需换油脂的轴承，应先将轴承一侧的防尘端盖取出，尽可能不破坏防尘盖，用煤油把原有油脂洗净。
3. 将轴承置于轴承加热器上，加热至120° C 。
将轴挡处擦净，涂一层薄机油，戴干净棉手套，将轴承趁热套在轴上，安装时，用合适套筒和手锤，轻轻敲击轴承内套，勿伤轴承，安装到位。
冷却后，将轴承的外表面擦拭干净，轻轻转动轴承，检查是否灵活，有无卡滞现象。
4. 装配时，要先准备好相应工装，保护好换向器等易损伤部位。
对组合式电机，必要时在定子内壁衬0.5mm环氧板，以保护线圈端部和磁钢。
将转子、换向器用环氧板包裹紧，送入定子内孔中，到位后，拆去包裹换向器的防护物，抽取环氧板。

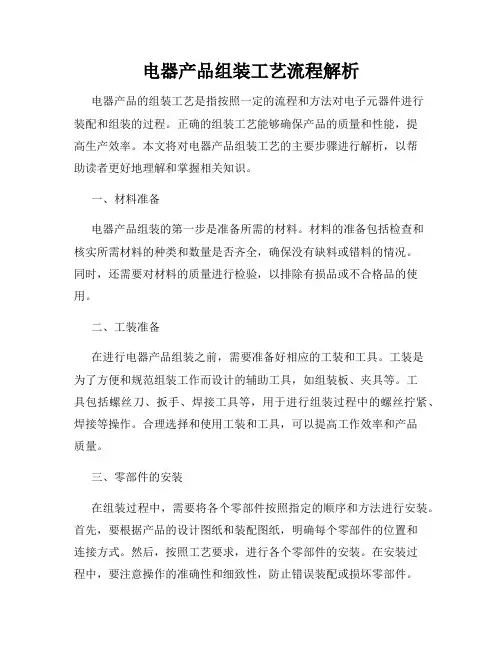

电器产品组装工艺流程解析电器产品的组装工艺是指按照一定的流程和方法对电子元器件进行装配和组装的过程。
正确的组装工艺能够确保产品的质量和性能，提高生产效率。
本文将对电器产品组装工艺的主要步骤进行解析，以帮助读者更好地理解和掌握相关知识。
一、材料准备电器产品组装的第一步是准备所需的材料。
材料的准备包括检查和核实所需材料的种类和数量是否齐全，确保没有缺料或错料的情况。
同时，还需要对材料的质量进行检验，以排除有损品或不合格品的使用。
二、工装准备在进行电器产品组装之前，需要准备好相应的工装和工具。
工装是为了方便和规范组装工作而设计的辅助工具，如组装板、夹具等。
工具包括螺丝刀、扳手、焊接工具等，用于进行组装过程中的螺丝拧紧、焊接等操作。
合理选择和使用工装和工具，可以提高工作效率和产品质量。
三、零部件的安装在组装过程中，需要将各个零部件按照指定的顺序和方法进行安装。
首先，要根据产品的设计图纸和装配图纸，明确每个零部件的位置和连接方式。
然后，按照工艺要求，进行各个零部件的安装。
在安装过程中，要注意操作的准确性和细致性，防止错误装配或损坏零部件。
四、连接方式电器产品的组装过程中，常常涉及到各种连接方式。
连接方式的选择要根据产品的特点和工艺要求来确定。
常见的连接方式有焊接、插接、锁固等。
焊接是将两个零部件通过熔化或高温烧结的方法进行连接，插接是将插针或插座插入互相匹配的连接器中以实现连接，锁固是通过螺丝、胶水等方式来固定连接。
五、调试和测试完成电器产品的组装后，需要进行调试和测试。
调试是指对组装好的产品进行功能和性能的检查和调整，确保其正常工作。
测试是指对产品进行一系列的检验和验证，以确认产品是否合格。
调试和测试过程中，需要使用相应的测试设备和工具，如万用表、示波器等。
六、质量检验和包装在组装工艺的最后阶段，进行质量检验和包装工作。
质量检验是为了检查产品是否符合质量标准和要求，包括外观质量、尺寸精度、性能指标等。
如果产品合格，就要进行包装工作，将产品包装成成品，以便储存、运输和销售。
