汽车总线测试方案

整车CAN总线测试CAN总线是一种高速数据通信系统，可帮助车辆各个部件间的通信，从而实现灵活、高效的汽车控制系统。

在汽车行业，CAN总线测试起着至关重要的作用，可以确保整车CAN总线顺畅可靠，从而最大化车辆的性能和安全性。

整车CAN总线测试是一项繁琐复杂的工作，要求测试人员充分了解测试原理、测试步骤和测试工具等方面的知识。

下面简要介绍整车CAN总线测试的基本流程和关键步骤。

1. 确定测试对象和测试环境整车CAN总线测试要求测试人员事先确定测试的对象和测试环境，例如：车辆型号、车辆系统等，同时还要确认测试所需的测试设备和测试场地等。

2. 制定测试计划和测试方案测试人员要制定详细的测试计划和测试方案，包括测试的目标、范围、方法、步骤、标准和异常情况处理等，以确保整车CAN总线测试能够顺利进行。

3. 准备测试工具和测试数据整车CAN总线测试需要用到各种测试工具和测试数据，如示波器、协议分析仪、CAN总线信号发生器、脚本编制工具等。

测试工具的准备需要根据测试计划和测试方案确定。

4. 进行测试操作和数据分析测试人员通过测试工具和测试数据，对整车CAN总线进行测试和分析。

测试过程中需要关注数据传输的可靠性、带宽和响应时间等指标，同时还要检测可能存在的故障和异常情况。

5. 形成测试报告和提出优化建议根据整车CAN总线测试结果，测试人员需要对测试数据进行分析和处理，形成详细的测试报告。

测试报告应包括测试结果、测试数据、测试思路、测试结论和测试建议等内容，同时还应提出优化建议和改进方案。

在整车CAN总线测试过程中，还应当注意一些关键点。

首先，需要充分了解各种标准协议和接口，例如：ISO11898、CANopen、J1939、LIN等。

其次，测试人员需要熟练掌握各种测试工具和软件，例如：Vector、NI、CANalyzer等。

综上所述，整车CAN总线测试是一项高要求的工作，需要测试人员有深厚的技术水平和细心的操作态度，才能够对车辆CAN总线进行有效的检测和优化，确保汽车行驶的质量和安全性。

基于SAEJ1939协议的汽车CAN总线控制系统的设计与测试的开题报告一、选题背景和意义随着现代汽车电子技术的不断发展和普及，CAN总线已成为现代汽车控制常用的信息传输方式。

而SAEJ1939协议作为一种广泛应用于重型车辆的高层协议，具有很高的实用性和灵活性，被越来越多的车辆制造商采用。

因此，本项目选择基于SAEJ1939协议进行汽车CAN总线控制系统的设计与测试，旨在提高汽车控制系统的可靠性和稳定性，同时带来更好的用户体验。

二、研究内容和方法1.研究内容:（1）了解和分析SAEJ1939协议的特点和优势；（2）掌握汽车CAN总线控制系统的设计方法和关键技术；（3）设计并实现基于SAEJ1939协议的汽车CAN总线控制系统；（4）测试控制系统的性能和稳定性。

2.研究方法：（1）文献调研，了解相关的技术和应用；（2）进行系统设计，包括硬件和软件设计；（3）利用仿真工具进行模拟分析；（4）实现控制系统的软件和硬件；（5）进行测试和性能分析。

三、预期研究结果和创新点1.预期研究结果：（1）实现基于SAEJ1939协议的汽车CAN总线控制系统；（2）测试系统的性能和稳定性。

2.创新点：（1）采用SAEJ1939协议，提高系统的稳定性和可靠性；（2）利用仿真工具进行模拟分析，提高研究效率；（3）在设计与测试中体现实用性，实现可行的汽车控制系统。

四、进度安排1.文献综述和理论基础学习：2周2.设计方案制定：2周3.系统搭建和软件编写：6周4.测试与性能分析：4周5.论文撰写和论文答辩准备：4周五、参考文献[1] Baronti F, Pillai P, Chook V W C, et al. Wireless sensor networks: A survey on the state of the art and the 802.15.4 and ZigBee standards[J]. Computer Communications, 2007, 30(7): 1655-1695.[2] Eldefrawy M, Hassanein H S. Enhanced 802.15.4 network architecture for industrial wireless sensor networks[J]. Computers & Industrial Engineering, 2014, 69: 15-24.[3] Pham Tien Dung, Pham Tien Tu. Design and Development of Low-Cost Water Quality Monitoring System for Aquaculture in Vietnam[J]. International Journal of Applied Science and Technology, 2013, 3(2): 47-52.[4] 罗勇,杨尚斌.汽车电子技术[M].机械工业出版社,2015.[5] GB/T 19596-2004 汽车用CAN总线通信协议.六、指导教师意见本课题选题具有现实背景和应用价值，内容丰富、可行性高，可以适合完成学位论文。

汽车总线测试方案随着汽车技术的快速发展，汽车总线技术已成为现代汽车中不可或缺的一部分。

汽车总线是指在车辆内部各个电子控制单元之间进行数据通信的一种技术。

在汽车制造过程中，为了确保各个电子控制单元之间的正常通信，需要进行汽车总线测试。

本文将探讨一种有效的汽车总线测试方案。

首先，为了进行汽车总线测试，我们需要准备必要的工具。

一个基本的汽车总线测试工具包括以下几个组成部分：总线分析器、测试仪器和模拟器。

总线分析器主要用于监听和分析汽车总线上的数据流，以便检测和解决通信问题。

测试仪器可以帮助进行多种测试，例如电气测试、信号测试和带宽测试等。

模拟器则可以用于模拟各种情况，以验证汽车总线的稳定性和可靠性。

在进行汽车总线测试时，我们需要关注以下几个重要的方面。

首先是通信速率测试。

汽车总线上的数据传输速率对于车辆的性能和响应时间至关重要。

通过测试汽车总线的传输速率，可以确保其在正常工作范围内。

其次是电气测试。

电气测试主要是检测汽车总线的电气参数，例如电压、电流和功耗等。

这些参数对于总线的稳定性和可靠性至关重要。

通过电气测试，可以及时发现和解决潜在的电气问题。

接下来是信号测试。

信号测试主要是测试汽车总线上的信号质量和干扰情况。

信号质量对于总线的数据传输和通信效果至关重要。

通过信号测试，可以找出并解决信号干扰问题，确保数据的准确性和可靠性。

最后是带宽测试。

带宽测试是测试汽车总线的带宽使用情况，以确认总线是否足够支持各个电子控制单元之间的数据通信。

通过带宽测试，可以优化总线的使用效率，提升车辆的性能和响应速度。

在进行汽车总线测试时，我们还可以采取一些额外的措施来增加测试的准确性和可靠性。

首先是测试环境的搭建。

我们需要在真实的车辆环境中进行测试，以确保测试结果的真实性和可靠性。

其次是测试用例的设计。

我们需要根据不同的测试需求设计出相应的测试用例，以确保对汽车总线的各种功能进行全面的测试。

最后是测试数据的记录和分析。

我们需要记录测试过程中的各项数据，并进行分析和对比，以便及时发现和解决问题。

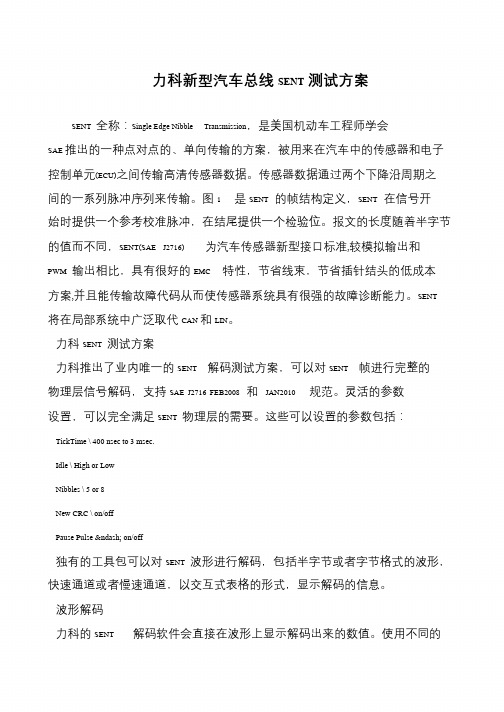

力科新型汽车总线SENT测试方案
SENT 全称：Single Edge Nibble Transmission，是美国机动车工程师学会SAE 推出的一种点对点的、单向传输的方案，被用来在汽车中的传感器和电子
控制单元(ECU)之间传输高清传感器数据。

传感器数据通过两个下降沿周期之
间的一系列脉冲序列来传输。

图1 是SENT 的帧结构定义，SENT 在信号开始时提供一个参考校准脉冲，在结尾提供一个检验位。

报文的长度随着半字节
的值而不同，SENT(SAE J2716) 为汽车传感器新型接口标准,较模拟输出和PWM 输出相比，具有很好的EMC 特性，节省线束，节省插针结头的低成本方案,并且能传输故障代码从而使传感器系统具有很强的故障诊断能力。

SENT
将在局部系统中广泛取代CAN 和LIN。

力科SENT 测试方案
力科推出了业内唯一的SENT 解码测试方案，可以对SENT 帧进行完整的物理层信号解码，支持SAE J2716 FEB2008 和JAN2010 规范。

灵活的参数设置，可以完全满足SENT 物理层的需要。

这些可以设置的参数包括：TickTime \ 400 nsec to 3 msec.
Idle \ High or Low
Nibbles \ 5 or 8
New CRC \ on/off
Pause Pulse – on/off
独有的工具包可以对SENT 波形进行解码，包括半字节或者字节格式的波形，快速通道或者慢速通道，以交互式表格的形式，显示解码的信息。

波形解码
力科的SENT 解码软件会直接在波形上显示解码出来的数值。

使用不同的。

基于Vector总线设备的CAN总线测试方法概述CAN（Controller Area Network）总线是一种用于在汽车和工业设备等场景中连接多个设备的网络协议。

作为现代车辆电子系统和工业控制系统的核心，CAN总线已被广泛应用于各种汽车控制模块、传感器和执行器。

为了确保CAN总线系统的正常运行，测试方法变得非常关键。

在CAN总线测试中，Vector总线设备是其中一个非常重要的组成部分。

本文将简要介绍Vector总线设备的CAN总线测试方法概述。

Vector公司是CAN总线测试领域的领军者，他们的硬件和软件可以广泛应用于汽车和工业领域的CAN总线系统中。

这些设备和软件旨在帮助工程师对CAN总线进行测试和诊断，以确保系统稳定和行为正确。

下面是Vector总线设备的CAN总线测试方法概述。

首先是CAN总线的物理层测试。

这一层测试涉及到CAN总线的传输介质和电气特性等方面的测试。

物理层测试是必要的，因为如果总线的物理层存在任何问题，将会导致CAN总线系统的故障或不稳定。

在测试物理层时，可以使用Vector的CAN中继器或CAN分析仪等工具来监视和记录CAN总线信号，并确保线路质量符合CAN总线协议的标准。

接下来是CAN总线数据链路层测试。

这一层测试主要是测试总线的数据传输和错误处理能力。

在这层测试中，需要通过CAN总线上的一些命令和信息来验证数据和错误的传输。

可以使用Vector的CANoe或CANalyzer等工具进行这层测试。

在 CAN总线数据链路层测试中，可以使用Vector的CANoe或CANalyzer等工具进行这层测试。

最后是CAN总线应用层测试。

这层测试主要是验证总线应用程序的逻辑正确性。

在这层测试中，需要对CAN总线向应用程序发送数据和应用程序向总线发送响应请求进行测试。

这可以使用Vector的CANoe或其他测试工具来实现。

在使用Vector总线设备进行CAN总线测试之前，需要进行全面的测试规划和准备工作，包括定义测试目标、测试方案、测试路线、测试模型以及测试数据等。

汽车CAN/LIN总线测试流程和测试工具解析汽车CAN/LIN总线系统测试的关键是测试流程、测试标准和测试工具，掌握专业的总线分析和测试工具的使用技术，开发测试软件并将它们应用到测试过程是对中国汽车厂家和汽车工程师的重大挑战，本文介绍CAN/LIN总线设计、仿真、分析和测试工具.恒润提供CAN/LIN总线测试方案和在这些工具平台之上的测试软件开发咨询服务，帮助客户进行CAN/LIN总线方面的测试.这些工具包括用于CAN/LIN网络系统和电控单元仿真和测试的工具CANoe；记录、评价CAN总线信号电平的工具CANscope;CAN总线干扰生成工具CANstress；CAN总线数据记录器CANlog。

汽车总线测试流程概括的讲，汽车总线的测试流程主要包括四个阶段:1。

制订测试计划。

制订测试计划是测试开始前必须的工作,包括了测试需要达到的目标，使用的资源、遵从的标准以及工具等方方面面，是测试顺利实施的指导性文件.主要内容有：目标；总体测试策略;测试的完整性需求;具体规则（如何时停止测试）；资源需求;职责（如测试用例设计,执行，检查）;测试用例库；测试标准；工具（CANoe，CANscope，CANstress, CANlog);测试软/硬件配置；系统集成计划。

2。

测试用例。

测试用例的设计是一项复杂的工作，既需要直觉又需要专门技术。

3. 测试向量。

包括测试向量和分解每一个测试用例。

4. 测试过程。

经过授权的专业人员系统地执行测试。

测试步骤如下：1).单元测试(White Box，Glass Box, check code correctness；2）.集成测试(Bottom Up，Top Down，Big Bang，Sandwich;3）.功能测（BlackBox,perspecification,component。

测试工具主要包括软件测试环境和和辅助的硬件测试工具两部分.软件测试环境在汽车总线网络开发和测试过程中，主要应用的软件测试环境是CANoe。

如何确定CAN通信节点的波特率容忍度
汽车CAN 总线设计规范对于CAN 节点的波特率容忍度有着严格的规定，每个节点都必须具备一定的波特率容忍度，才能使节点组合到一起后，实现较
好的通信性能，不至于很容易就出现总线通讯不正常，通讯错误增加。

具体如
表 1 为汽车测试标准GMW3122 位宽度容忍测试条件标准，
表1 GMW3122 位宽度容忍测试条件标准
在表 1 所示的四种条件下，选择被测DUT 的适应条件。

使用如表 2 所示的报文对DUT 进行发送，不出现错误帧则表示通过。

表2 测试报文
所以每个厂家在产品加入现场的总线之前都需要对其波特率容忍度做精准的
测量认定，确保节点加入总线后不会引起严重的系统故障，根据标准文案的广
州致远电子股份有限公司为了提高测试精度、简化测试方法、提高测试效率，
使用CANScope-Pro 总线分析仪、CANScope-StressZ 扩展板设计了一套完整的解决方案：
试验方法：
1. 使DUT 上电后，不发送CAN 报文，但可以正常应答报文，CANScope 不勾选总线应答，其黑色表笔(地)要和DUT 的CAN 收发器共地。

如图 1 进行测试连接。

图1 波特率容忍度接线图
2. 配置干扰源为外部，如图 2 所示，便于启用Vdis+和Vdis-的外部输入接口。

注意GND 是在Vdis+和Vdis-外部输入口中间那个接口，用于和CAN 收
发器的地连接。

图2 调整CANScope-StessZ 干扰源为外部。
