汽车电子系统的电磁兼容测试方法

汽车电子零部件电磁兼容标准目前，适用于汽车电子零部件产品的电磁兼容标准种类繁多，本文将从国际标准、地区法规及指令、国家标准选取与电磁兼容相关内容，以方便业界研究与应用。

一、国际标准1.CISPR 25 ——用于保护车载接收机的无线电骚扰特性的限值和测量方法。

该标准由CISPR/D技术委员会发布，对汽车电子零部件的辐射骚扰和传导骚扰的参考限值要求、测量方法和技术指标要求进行了论述。

2. ISO 11452 道路车辆——窄带辐射电磁能量产生的电骚扰——零部件试验方法。

该标准是研究汽车电子零部件抗扰度测试方法的系列标准，依据ISO官方网站的最新信息，共分为11个部分。

第一部分为总则和定义，2005年颁布，版本为3.0。

第二部分为装有吸波材料的屏蔽室，2004年颁布，版本为2.0。

第三部分为横向电磁波小室，2001年颁布，版本为2.0。

第四部分为大电流注入，2005年颁布，版本为3.0。

第五部分为带状线，2002年颁布，版本为2.0。

第六部分为平行板天线，1997年颁布，版本为1.0，但是该标准已在2002年9月17日撤销。

第七部分为射频功率直接注入，2003年颁布，版本为2.0。

第八部分为磁场抗扰度，2007年颁布，版本为1.0版。

第九部分为便携发射机，文件编号是ISO/DIS 11452-9，DIS代表该部分还处在国际标准草案阶段。

第十部分为对扩展音频范围的传导骚扰的抗扰度性能，2009年颁布，版本为1.0。

第十一部分为混响室，文件编号是ISO/DIS 11452-11.2，该部分亦处于草案阶段。

ISO 11452系列标准主要研究不同频率范围，汽车电子零部件度电磁骚扰的抗干扰能力，针对耦合路径的不同，测试设备的不同，提供了不同的测试方法，厂家和实验室在标准使用上需要有针对性的选择。

3. ISO 10605：2008 道路车辆静电放电产生的电骚扰试验方法。

该标准规定了安装在道路车辆内的电子模块的静电放电（ESD）的试验方法，包括以下放电情况：装配过程中的静电放电、维护人员产生的静电放电、司乘人员产生的静电放电。

汽车电子电器的EMC标准及测试方法解读戴胜晓【摘要】随着汽车电气化智能化的需求越来越高,EMC已经成为OEM生产厂家无法回避的关键问题之一,有必要从零部件的性能方面就加以严格控制,也必须对标准及测试方法有一个完整的了解.【期刊名称】《汽车电器》【年(卷),期】2013(000)011【总页数】9页(P12-20)【关键词】电磁兼容EMC;测试方法;电磁干扰【作者】戴胜晓【作者单位】上海汽车集团股份有限公司商用车技术中心,上海200438【正文语种】中文【中图分类】U463.6电磁兼容（EMC）是研究在有限的空间、有限的时间、有限的频谱资源的条件下，各种用电设备可以共存正常工作的一门科学。

现代汽车的三大污染（排放、噪声、电磁干扰）其中之一就是电磁干扰。

电磁干扰（EMI）是一种不希望存在的信号，它对电子设备或系统的正常工作会造成有害影响。

电磁干扰源有多种，有的来自自然界，有的是人为造成的。

来自自然界的电磁干扰主要是由雷电产生的大气噪声（频率主要分布在10MHz以上）以及由宇宙射电噪声和太阳辐射（10 MHz以上）引起的。

人为造成的又分为有意干扰和无意干扰两种。

所谓有意干扰是指那些必须发射电磁波的设备，如调幅、调频、电视广播发射机、雷达和导航发射机、高频加热设备和移动无线电通讯机等产生的电磁信号，它对特定的需求方是有用的，而对其它方面则可能成为干扰。

所谓无意干扰源包括计算机设备、继电器、开关、电机高压线、照明设备、汽车的点火装置等。

随着智能化、安全性的要求日益提高，汽车上的电子设备，特别是半导体逻辑器件装车数量的增加，汽车对内、对外的电磁骚扰要求越发严格。

当电磁骚扰发生时，轻则导致受干扰的敏感电子设备功能发生降级，重则导致其功能失效，给汽车的安全行驶造成严重影响。

国外对汽车的电磁兼容问题非常重视，目前已经形成了较为完善的汽车电磁兼容性标准体系。

本文主要是对汽车零部件供应商提出EMC要求，对相关标准的理解及测试项目的理解及测试方法进行介绍。

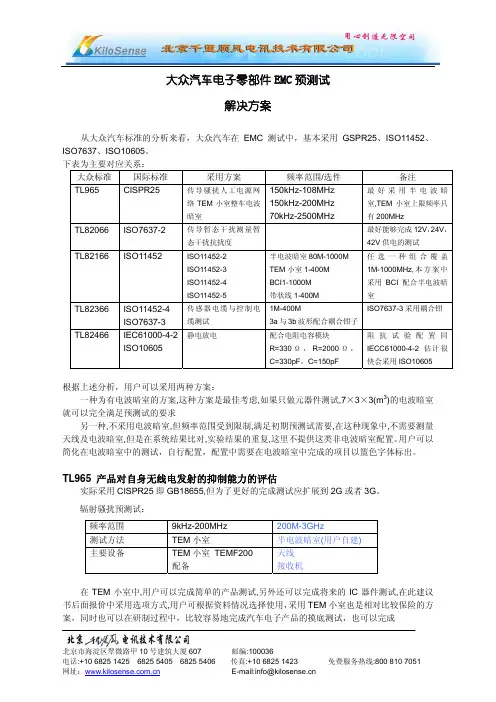

汽车电子EMC测试标准1.汽车电子EMC测试项目1) 静电放电抗扰度试验2) 射频电磁场抗扰度试验3) 射频场骚扰感应的传导抗扰度试验4) 传导骚扰5) 辐射骚扰6) 导线耦合的传导瞬态脉冲抗扰度7) 传导电压瞬态发射8) 低频传导抗扰度试验2.汽车电子EMC测试标准CISPR 25: 2008 用于保护车载接收机的无线电骚扰特性的限值和测量方法GB/T21437.2-2008 /ISO 7637-2:2004道路车辆来自传导和耦合的电骚扰第2部分：沿电源线的电瞬态传导GB/T 21437.3-2012道路车辆由传导和耦合引起的电骚扰第3部分：除电源线外的导线通过容性和感性耦合的电瞬态发射ISO7637-3:2007道路车辆-来自传导和耦合的电骚扰第3部分通过除供电线路之外的线路由电容耦合和电感耦合引起的电瞬态发射GB14023-2006/CISPR 12:2009车辆、船和由内燃机驱动的装置无线电骚扰特性? 限值和测量方法GB18655-2002 /CISPR 25：2009 用于保护车载接收机的无线电骚扰特性的限值和测量方法GMW3100:2001 通用标准电气/电子零部件和子系统电磁兼容验证部分ES-XW7T-1A278-AC:2003 元件和子系统电磁兼容性全球要求和测试过程DC-10614:2005 零部件电磁兼容性要求T-752 DELCO 产品试验标准电磁波频率干扰测量（CRFI）7-Z0470:1996 电子和电气系统电源线发射的静态噪声的测量B21 7090:1993 （第4条款）电气和电子装置环境的一般规定B21 7110:2001 （第7条款）电子和电气设备有关环境的电气性能的通用技术标准MES PW 67600:2001 电子器件9.90110:2003 (第2.7条款) 汽车电子和电气设备DIN 57 879:1981 德国标准汽车，汽车电器，内燃机的抗无线电干扰自抗干扰：汽车电器的测量TL 965:2004 近距离去扰要求VW 801 01:2006 机动车电子电气设施通用试验条件标准。

汽车电磁兼容测试标准解释说明以及概述1. 引言1.1 概述汽车电磁兼容测试是对汽车和其相关设备在电磁环境下的性能进行评估和验证的一种测试方法。

随着现代汽车中电子设备的不断增加，如导航系统、行车安全辅助系统、无线通信装置等，汽车对电磁干扰的抵抗能力也越来越重要。

因此，汽车电磁兼容测试标准应运而生。

1.2 文章结构本文将首先解释和说明什么是汽车电磁兼容测试，并探讨为什么需要进行这种测试。

随后，将介绍目前存在的几个重要的国际标准和规范，包括国际汽车电工委员会（IEC）标准、美国联邦通信委员会（FCC）标准以及欧洲汽车制造商协会（ACEA）标准。

最后，将给出关于进行汽车电磁兼容测试流程与方法的建议，并给出相应的结论。

1.3 目的本文旨在向读者介绍并解释汽车电磁兼容测试标准以及相关内容，帮助读者更好地理解该领域的知识，并为相关行业人士提供实际操作的指导和建议。

通过本文的阅读，读者将能够了解到关于汽车电磁兼容测试的基本概念、方法与标准，并掌握进行该类测试的流程和步骤，在实践中提高对汽车电磁兼容性能的评估和验证能力。

2. 汽车电磁兼容测试标准解释说明：2.1 什么是汽车电磁兼容测试？汽车电磁兼容测试是指针对汽车内部和外部的电子系统以及整车进行的一系列测试，以确保它们能够在不受无线电频段干扰的情况下正常运行。

这些测试旨在确保汽车在接收和发射无线信号时不会干扰其他设备，同时也能够有效地抵御来自其他设备的干扰。

2.2 为什么需要进行汽车电磁兼容测试？随着现代汽车中使用的电子器件越来越多，特别是通信和导航系统等，其对于无线频段的敏感性也逐渐增加。

若没有经过充分测试和防护措施，这些电子系统可能会相互干扰或者受到来自其他设备的干扰，在极端情况下可能造成驾驶员误操作、引发交通事故或者导致其他系统功能失效。

因此，进行汽车电磁兼容测试是为了确保无线通信和导航系统与其他电子装置之间能够正常工作并且不会相互干扰。

这也有助于提高整车的可靠性和安全性。

汽车电子电磁兼容系列标准汽车工业的快速发展和汽车市场的激烈竞争极大地促进了各类电气、电子和信息设备在汽车上的广泛应用，对于今天的汽车产业，应用电子技术的程度已成为提升汽车技术水平的重要标志之一。

电子设备广泛应用于汽车发动机控制系统、自动变速系统、制动系统、调节系统以及行驶系统中，对汽车的安全性、可靠性、舒适性起着决定性作用。

随着汽车电气设备数量和种类的不断增加，工作频率的不断提高，汽车内的电磁环境日益复杂。

同时，汽车上的电子设备和器件，特别是半导体逻辑器件对电磁干扰十分敏感，经常发生汽车内部电子设备相互干扰的情况。

当电磁干扰发生时，轻则导致受干扰的敏感电子设备功能发生降级，重则导致其功能失效，给汽车的安全行驶造成严重影响。

汽车电子电磁兼容问题已经成为国际上一个重要的研究课题和方向，国外对汽车的电磁兼容问题非常重视,很早就开始了电磁兼容性标准的制订工作,目前已经形成了较为完善的汽车电磁兼容性标准体系。

本文系统地介绍了汽车电子EMC标准体系及其应用情况，并就我国目前的汽车电子EMC标准和发展方向提出了见解，希望对完善国内汽车电子EMC标准体系有一定的益处。

汽车电磁兼容标准分类汽车电磁兼容标准分为国际标准、地区、国家标准和企业标准。

现国际上制定电磁兼容方面的标准化组织有国际标准化组织（ISO）、国际电工委员会（IEC）、国际电工委员会无线电干扰特别委员会（CISPR）。

地区标准主要是欧洲ECE法规和EEC指令。

国家性标准协会有美国国家标准协会（ANSI），美国联邦通讯委员会（FCC），美国汽车工程协会（SAE），德国邮电部（FTZ），德国电气工程师协会（VDE），英国标准协会（BSI），日本民间干扰控制委员会（VCCI），上述标准协会的作用是与国际标准协调，并且制定各国家自己的标准。

国际上各大型汽车公司都有自己的企业电磁兼容标准，如美国福特公司、通用公司，德国大众、宝马、梅塞德斯-奔驰公司，法国的标致-雪铁龙公司等，其企业标准比国际上通用的标准要严格很多，例如通常国际标准对于汽车抗扰度的要求通常为24V/m，而一些汽车公司则规定为100V/m—200V/m。

汽车电子电磁兼容系列标准1汽车电磁兼容标准分类汽车电磁兼容标准分为国际标准、国家标准、地区标准和企业标准。

现国际上制定电磁兼容方面的标准化组织有：1.国际标准化组织（ISO）、国际电工委员会（IEC）、国际电工委员会无线电干扰特别委员会（CISPR）。

2.美国国家标准协会（ANSI），美国汽车工程协会（SAE），德国电气工程师协会（VDE），英国标准协会（BSI）。

上述标准协会的作用是与国际标准协调，并且制定各国家自己的标准。

3.地区标准主要是欧洲ECE法规和EEC指令。

4.美国福特公司、通用公司，德国大众、宝马等公司都有自己的企业电磁兼容标准，这些企业标准比国际上通用的标准要严格很多，例如通常国际标准对于汽车抗扰度的要求通常为24V/m，而一些汽车公司则规定为100V/m—200V/m。

1.1汽车电磁兼容国际性标准ISO1.1.1ISO11451（整车）ISO11451《道路车辆—窄带辐射电磁能量所产生的电气干扰—整车测试法》（Road vehicles–Electrical disturbances by narrowband radiated electromagnetic energy–vehicle test methods）。

该标准为抗窄带电磁辐射源产生的电磁干扰的整车测试方法。

ISO11451包括4部分。

分别为：ISO11451-1《第1部分概述和定义》ISO11451-2《第2部分车外辐射源》自由场ISO11451-3《第3部分车内内部发射机仿真》模拟车载发射机ISO11451-4《第4部分：大量电流注入（BCI）》BCI1.1.2ISO11452（零部件）ISO11452《道路车辆—窄带辐射电磁能量所产生的电气干扰—零部件测试法》（Road vehicles–Electrical disturbances by narrowband radiated electromagnetic energy–Component test methods）该标准为抗窄带电磁辐射源产生的电磁干扰零部件测试方法。
