主再热蒸汽及旁路系统流程一、主蒸汽系统流程。
1.1 主蒸汽的产生。
咱们先来说说主蒸汽是咋来的哈。
那是在锅炉里,水经过一系列复杂的加热过程,就像小火慢炖似的,一点点升温、升压。
燃料在炉膛里熊熊燃烧,就像一个大火炉,给水提供热量,水变成蒸汽后,压力和温度不断升高,最后就形成了主蒸汽。
这主蒸汽可不得了,就像一个充满力量的小巨人,憋着一股劲儿呢。
1.2 主蒸汽的输送。
这充满能量的主蒸汽啊,从锅炉出来后,就沿着管道开始它的旅程了。
这管道就像小巨人的专用通道,它得把主蒸汽安全、高效地送到汽轮机那里去。
这一路上啊,管道得保证密封性良好,不能让蒸汽偷偷溜走,要是有泄漏那可就像竹篮打水一场空了,能量都浪费了。
二、再热蒸汽系统流程。
2.1 再热蒸汽的形成原因。
为啥要有再热蒸汽呢?这就像人干活累了需要休息一下再接着干一样。
主蒸汽在汽轮机里做了一部分功之后,压力和温度都降低了,就像一个泄了气的皮球。
但是咱不能让它就这么没劲儿下去啊,所以把它再送回锅炉里重新加热,这就形成了再热蒸汽。
这过程就像是给这个“泄了气的皮球”重新打气,让它又充满活力。
2.2 再热蒸汽的循环过程。
再热蒸汽从锅炉再热器出来后,又雄赳赳气昂昂地奔向汽轮机了。
它再次进入汽轮机,就像一个满血复活的战士,继续在汽轮机里做功。
这个循环过程就像是一个接力赛,主蒸汽先跑一段,再热蒸汽接着跑一段,这样就能充分利用蒸汽的能量,不会造成能源的浪费,这就叫物尽其用嘛。
三、旁路系统流程。
3.1 旁路系统的作用。
旁路系统啊,就像是一个备用的小道。
当汽轮机不需要那么多蒸汽的时候,或者是机组启动、停机的时候,旁路系统就发挥作用了。
它就像一个贴心的小助手,能够调节蒸汽的流量,避免蒸汽在不需要的时候硬往汽轮机里挤,不然就会造成汽轮机的负担过重,就像一个人吃撑了难受一样。
3.2 旁路系统的工作方式。
旁路系统有自己的一套管道和阀门呢。
当需要启动旁路的时候,阀门就像忠诚的卫士一样,按照指令打开或者关闭,让蒸汽按照预定的路线走。
主再热蒸汽及旁路系统介绍本机组的主蒸汽系统采用双管一单管—双管布置. 主蒸汽由锅炉过热器出口集箱经两根支管接出,汇流成一根单管通往汽轮机房,在进汽轮机前用一个45°斜三通分为两根管道,分别接至汽轮机高压缸进口的左右侧主汽门。
汽轮机高压缸两侧分别设一个主汽门。
主汽门直接与汽轮机调速汽门蒸汽室相连接.主汽门的主要作用是在汽轮机故障或甩负荷时迅速切断进入汽轮机的主蒸汽. 汽轮机正常停机时,主汽门也用于切断主蒸汽,防止水或主蒸汽管道中其它杂物进入主汽门区域。
一个主汽门对应两个调速汽门。
调速汽门用于调节进入汽轮机的蒸汽流量, 以适应机组负荷变化的需要。
汽轮机进口处的自动主汽门具有可靠的严密性,因此主蒸汽管道上不装设电动隔离门。
这样,既减少了主蒸汽管道上的压损,又提高了可靠性,减少了运行维护费用。
在锅炉过热器的出口左右主蒸汽管上各设有一只弹簧安全阀,为过热器提供超压保护。
该安全阀的整定值低于屏式过热器入口安全阀,以便超压时过热器出口安全阀的开启先于屏式过热器入口安全阀,保证安全阀动作时有足够的蒸汽通过过热器,防止过热器管束超温。
所有安全阀装有消音器。
在过热器出口主汽管上还装有两只电磁泄压阀,作为过热器超压保护的附加措施.设置电磁泄压阀的目的是为了避免弹簧安全阀过于频繁动作,所以电磁泄压阀的整定值低于弹簧安全阀的动作压力.运行人员还可以在控制室内对其进行操作.电磁泄压阀前装设一只隔离阀,以供泄压阀隔离检修。

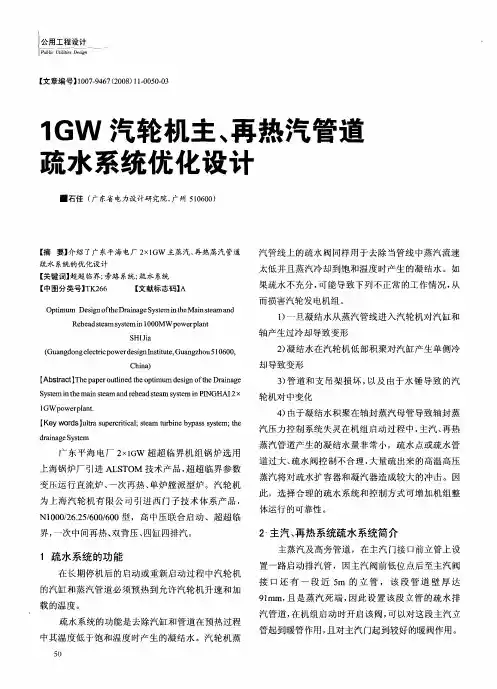

主蒸汽管道上设有畅通的疏水系统,它有两个作用。
其一是在停机后一段时间内,及时排除管道内的凝结水.另一个更重要的作用是在机组启动期间使蒸汽迅速流经主蒸汽管道,加快暖管升温,提高启动速度。
疏水管的管径应作合适选择,以满足设计的机组启动时间要求。
管径如果太小,会减慢主蒸汽管道的加热速度,延长启动时间,而如果太大,则有可能超过汽轮机的背包式疏水扩容器的承受能力.本机组的冷再热蒸汽系统也采用双管一单管—双管布置。
