微波炉修理技巧第一节微波炉的电原理图随着电子技术的不断提高，适合不同需要的各种品牌的微波炉相继投入市埸。

国内产品以格兰仕、LG 、蚬华、美的、飞跃、海尔等品牌为主流。

国外进入我国市场的以松下、夏普等公司产品为主。

本文介绍的以格兰仕WP700～800 ，机电控制单一加热转盘控制型微波炉工作原理及常用维修方法。

图一格兰仕WP700----800 电路图结合上面的图我们可以看出：1、四个单元部分一、市电供给部分：由电源插头，市电保险丝FUSE ，开关和电线等组成。

二、升压部分：主要由升压变压器T组成。

三、整流部分：由高压保险丝H.V.FUSE、高压二极管D，高压电容器C等组成。

四、微波产生部分：主要由磁控管MAG和波导装置(没有画出)组成。

2 ，三个电流回路一、市电回路：220V 交流电自插座流经保险丝，升压变压器初级，许多开关，流回插座。

二、灯丝回路：升压变压器第一组很粗的线圈，提供几伏交流电加热磁控管灯丝。

磁控管，实际上是磁控微波管，是一种电子管。

电子管只有热电子才发射。

要靠灯丝加热阴极，阴极才能发射电子。

这里的磁控管是灯丝当阴极的，叫直热式电子管。

上面两个回路流的是交流电；而下面回路里，流的是高频高压脉动直流电。

三、高压回路：磁控管阳极（屏极）接地，地是高压正端，电流方向是从地（磁控管阳极）流到阴极，再流到电容器（与二极管正极相联的那端，是负高压）。

要说明的是：电子流方向正好相反，负高压的电子，从与二极管正极相联的电容器那端，流到灯丝，在磁控管里流到屏极，流到地（微波炉机壳），再由高压线圈，回到电容器的另一端（正高压）。

见图二图二(微波炉的主要部分)下图是打开微波炉机壳后，能看到：市电保险丝，高压保险丝，磁控管，高压变压器等主要器件所在位置。

第三节微波炉的修理技巧(1)机盖折装我们修理部常常接收到用户自已拆看过的微波炉。

怎知道他拆过？因为盖板和机壳的雌雄接口没有对好，露出一条好宽的缝。

好在坏了，不然严重微波泄漏伤人！折开机盖是方便的，几个螺钉全在两侧面及后背的左右和上边。

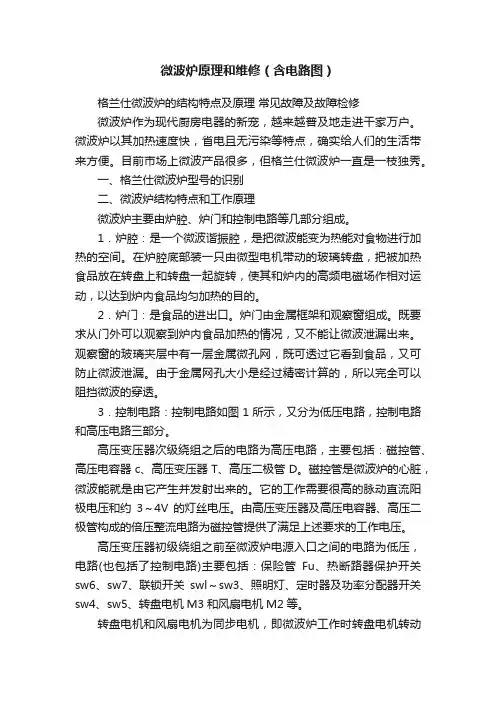

微波炉原理和维修（含电路图）格兰仕微波炉的结构特点及原理常见故障及故障检修微波炉作为现代厨房电器的新宠，越来越普及地走进干家万户。

微波炉以其加热速度快，省电且无污染等特点，确实给人们的生活带来方便。

目前市场上微波产品很多，但格兰仕微波炉一直是一枝独秀。

一、格兰仕微波炉型号的识别二、微波炉结构特点和工作原理微波炉主要由炉腔、炉门和控制电路等几部分组成。

1．炉腔：是一个微波谐振腔，是把微波能变为热能对食物进行加热的空间。

在炉腔底部装一只由微型电机带动的玻璃转盘，把被加热食品放在转盘上和转盘一起旋转，使其和炉内的高频电磁场作相对运动，以达到炉内食品均匀加热的目的。

2．炉门：是食品的进出口。

炉门由金属框架和观察窗组成。

既要求从门外可以观察到炉内食品加热的情况，又不能让微波泄漏出来。

观察窗的玻璃夹层中有一层金属微孔网，既可透过它看到食品，又可防止微波泄漏。

由于金属网孔大小是经过精密计算的，所以完全可以阻挡微波的穿透。

3．控制电路：控制电路如图1所示，又分为低压电路，控制电路和高压电路三部分。

高压变压器次级绕组之后的电路为高压电路，主要包括：磁控管、高压电容器c、高压变压器T、高压二极管D。

磁控管是微波炉的心脏，微波能就是由它产生并发射出来的。

它的工作需要很高的脉动直流阳极电压和约3～4V的灯丝电压。

由高压变压器及高压电容器、高压二极管构成的倍压整流电路为磁控管提供了满足上述要求的工作电压。

高压变压器初级绕组之前至微波炉电源入口之间的电路为低压，电路(也包括了控制电路)主要包括：保险管Fu、热断路器保护开关sw6、sw7、联锁开关swl～sw3、照明灯、定时器及功率分配器开关sw4、sw5、转盘电机M3和风扇电机M2等。

转盘电机和风扇电机为同步电机，即微波炉工作时转盘电机转动并带动玻璃转盘，风扇电机也同步转动，对磁控管及其它主要部件进行冷却。

三、并非微波炉故障的判别对于微波炉在使用过程中出现的一些现象，有的用户因为对微波炉不太了解，常容易误认为微波炉出了故障。

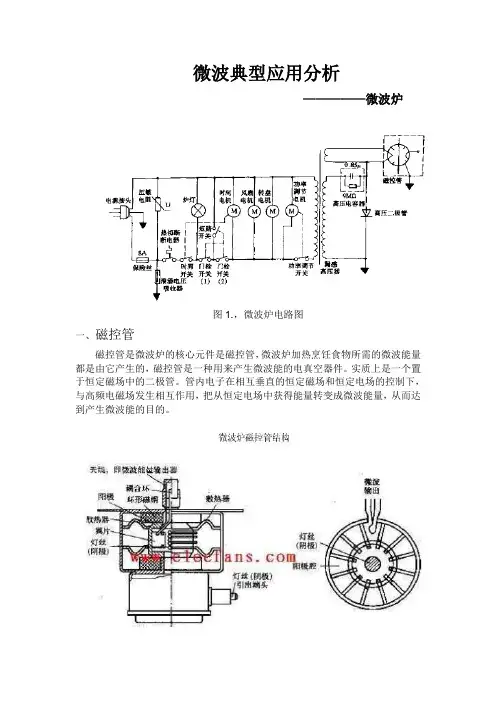

微波典型应用分析—————微波炉图1.，微波炉电路图一、磁控管磁控管是微波炉的核心元件是磁控管，微波炉加热烹饪食物所需的微波能量都是由它产生的，磁控管是一种用来产生微波能的电真空器件。

实质上是一个置于恒定磁场中的二极管。

管内电子在相互垂直的恒定磁场和恒定电场的控制下，与高频电磁场发生相互作用，把从恒定电场中获得能量转变成微波能量，从而达到产生微波能的目的。

磁控管由于工作状态的不同可分为脉冲磁控管和连续波磁控管两类。

磁控管由管芯和磁钢（或电磁铁）组成。

管芯的结构包括阳极、阴极、能量输出器和磁路系统等四部分。

管子内部保持高真空状态。

下面分别介绍各部分的结构及其作用。

1.阳极阳极是磁控管的主要组成之一，它与阴极一起构成电子与高频电磁场相互作用的空间。

在恒定磁场和恒定电场的作用下，电子在此空间内完成能量转换的任务。

磁控管的阳极除与普通的二极管的阳极一样收集电子外，还对高频电磁场的振荡频率起着决定性的作用。

阳极由导电良好的金属材料（如无氧铜）制成，并设有多个谐振腔，谐振腔的数目必须是偶数，管子的工作频率越高腔数越多。

阳极谐振腔的型式常为孔槽形、扇形和槽扇型，阳极上的每一个小谐振腔相当于一个并联的2C振荡回路。

以槽扇型腔为例，可以认为腔的槽部分主要构成振荡回路的电容，而其扇形部分主要构成振荡回路的电感。

磁控管的阳极由许多谐振腔耦合在一起，形成一个复杂的谐振系统。

这个系统的谐振腔频率主要决定于每个小谐振腔的谐振频率，我们也可以根据小谐振腔的大小来估计磁控管的工作频段。

磁控管的阳极谐振系统除能产生所需要的电磁振荡外，还能产生不同特性的多种电磁振荡。

为使磁控管稳定的工作在所需的模式上,常用隔型带来隔离干扰模式.隔型带把阳极翼片一个间隔一个地连接起来,以增加工作模式与相邻干扰模式之间的频率间隔。

另外,由于经能量交换后的电子还具有一定的能量,这些电子打上阳极使阳极温度升高,阳极收集的电子越多(即电流越大),或电子的能量越大(能量转换率越低),阳极温度越高,因此,阳极需有良好的散热能力.一般情况下功率管采用强迫风冷,阳极带有散热片.大功率管则多用水冷,阳极上有冷却水套。

典型微波炉电路的识图⽅法，⼀看就懂普通微波炉电路图4-19所⽰是⼀种典型的机械控制式微波炉电路。

该电路的核⼼元器件是磁控管MT、⾼压变压器T、定时器、主连锁开关，辅助元器件是转盘电动机、炉灯。

图4-19 机械控制式微波炉电路(图中开关处于关门状态)关闭炉门时，连锁机构随之动作，使连锁监控开关S2断开，主连锁开关S3和副连锁开关S1闭合，此时微波炉处于待机状态。

将定时器置于某⼀时间挡后，定时器开关S5闭合，接通炉灯EL 的供电回路，EL开始发光。

再将功率调节器调为需要的挡位，此时220V市电电压不仅为定时器电动机MD、转盘电动机M、风扇电动机MF供电，使它们开始运转，⽽且加到⾼压变压器T的⼀次绕组，使它的灯丝绕组和⾼压绕组输出交流电压。

其中，灯丝绕组向磁控管的灯丝提供3.3V 左右的⼯作电压，点亮灯丝为阴极加热;⾼压绕组输出的2000V左右的交流电压，通过⾼压电容C和⾼压⼆极管VD组成半波倍压整流电路，产⽣4000V的负压，为磁控管的阴极供电，使阴极发射电⼦，磁控管形成2450MHz 的微波能，经波导管传⼊炉腔，通过炉腔反射，刺激⾷物的⽔分⼦使其以每秒24.5亿次的⾼速振动，互相摩擦，从⽽产⽣⾼热，实现⾷物的烹饪。

电脑控制型微波炉电路下⾯以安宝路傻⽠智慧型微波炉的电路为例，介绍电脑控制型微波炉电路的识图⽅法。

该机的电⽓系统构成如图4-20所⽰，电路原理图如图4-21所⽰。

图4-20 安宝路傻⽠智慧型微波炉电⽓构成⽰意图1.电源电路参见图4-21，将该机的电源插头插⼊市电插座后，市电电压通过电源变压器降压后，输出5V和12V两种交流电压，其中，5V交流电压经D5～D8构成的桥式整流堆整流，C3、C4滤波产⽣8V 左右的直流电压，再通过L7905稳压输出5V直流电压，利⽤C2、C5滤波后为CPU、显⽰电路等供电;12V交流电压通过D1～D4桥式整流，再经C1、C2滤波产⽣12V左右的直流电压，为继电器等电路供电。

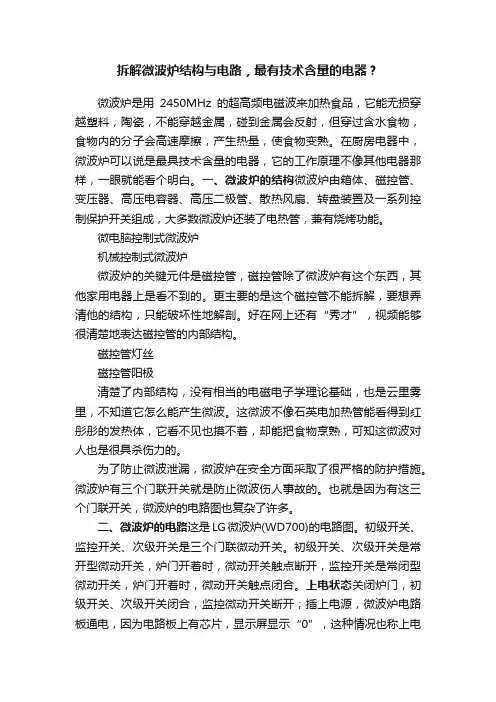

拆解微波炉结构与电路，最有技术含量的电器？微波炉是用2450MHz的超高频电磁波来加热食品，它能无损穿越塑料，陶瓷，不能穿越金属，碰到金属会反射，但穿过含水食物，食物内的分子会高速摩擦，产生热量，使食物变熟。

在厨房电器中，微波炉可以说是最具技术含量的电器，它的工作原理不像其他电器那样，一眼就能看个明白。

一、微波炉的结构微波炉由箱体、磁控管、变压器、高压电容器、高压二极管、散热风扇、转盘装置及一系列控制保护开关组成，大多数微波炉还装了电热管，兼有烧烤功能。

微电脑控制式微波炉机械控制式微波炉微波炉的关键元件是磁控管，磁控管除了微波炉有这个东西，其他家用电器上是看不到的。

更主要的是这个磁控管不能拆解，要想弄清他的结构，只能破坏性地解剖。

好在网上还有“秀才”，视频能够很清楚地表达磁控管的内部结构。

磁控管灯丝磁控管阳极清楚了内部结构，没有相当的电磁电子学理论基础，也是云里雾里，不知道它怎么能产生微波。

这微波不像石英电加热管能看得到红彤彤的发热体，它看不见也摸不着，却能把食物烹熟，可知这微波对人也是很具杀伤力的。

为了防止微波泄漏，微波炉在安全方面采取了很严格的防护措施。

微波炉有三个门联开关就是防止微波伤人事故的。

也就是因为有这三个门联开关，微波炉的电路图也复杂了许多。

二、微波炉的电路这是LG微波炉(WD700)的电路图。

初级开关、监控开关、次级开关是三个门联微动开关。

初级开关、次级开关是常开型微动开关，炉门开着时，微动开关触点断开，监控开关是常闭型微动开关，炉门开着时，微动开关触点闭合。

上电状态关闭炉门，初级开关、次级开关闭合，监控微动开关断开；插上电源，微波炉电路板通电，因为电路板上有芯片，显示屏显示“0”，这种情况也称上电状态。

图中RY1并不是常闭继电器，上电状态下炉灯形不成回路，炉灯不亮。

上电状态开门状态门打开时，初级开关断开火线，次级开关PK断开微波与烧烤继电器回路，监控开关闭合，将高压变压器初级线圈短接，目的是防止误意外因素产生微波，危及人生安全。
