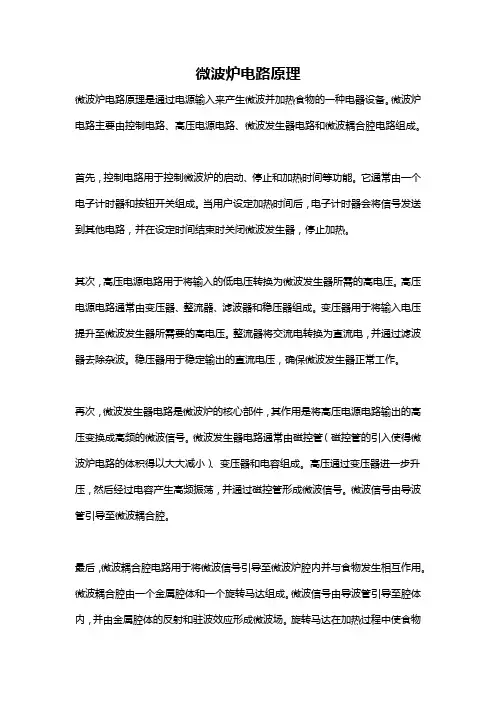

微波炉电路原理微波炉电路原理是通过电源输入来产生微波并加热食物的一种电器设备。
微波炉电路主要由控制电路、高压电源电路、微波发生器电路和微波耦合腔电路组成。
首先，控制电路用于控制微波炉的启动、停止和加热时间等功能。
它通常由一个电子计时器和按钮开关组成。
当用户设定加热时间后，电子计时器会将信号发送到其他电路，并在设定时间结束时关闭微波发生器，停止加热。
其次，高压电源电路用于将输入的低电压转换为微波发生器所需的高电压。
高压电源电路通常由变压器、整流器、滤波器和稳压器组成。
变压器用于将输入电压提升至微波发生器所需要的高电压。
整流器将交流电转换为直流电，并通过滤波器去除杂波。
稳压器用于稳定输出的直流电压，确保微波发生器正常工作。
再次，微波发生器电路是微波炉的核心部件，其作用是将高压电源电路输出的高压变换成高频的微波信号。
微波发生器电路通常由磁控管（磁控管的引入使得微波炉电路的体积得以大大减小）、变压器和电容组成。
高压通过变压器进一步升压，然后经过电容产生高频振荡，并通过磁控管形成微波信号。
微波信号由导波管引导至微波耦合腔。
最后，微波耦合腔电路用于将微波信号引导至微波炉腔内并与食物发生相互作用。
微波耦合腔由一个金属腔体和一个旋转马达组成。
微波信号由导波管引导至腔体内，并由金属腔体的反射和驻波效应形成微波场。
旋转马达在加热过程中使食物均匀加热，以避免食物部分加热过度或不均匀。
总结起来，微波炉电路原理是通过高压电源电路提供高压电，然后通过微波发生器电路将高压转换成高频的微波信号，最后由微波耦合腔电路将微波信号引导至微波炉腔内与食物发生相互作用，从而实现加热食物的目的。
这种原理使得微波炉电路具有高效、快速和均匀加热的特点，大大提高了生活中的加热效果和便利性。
同时，使用微波炉时要注意安全，避免产生泄漏和损伤。
格兰仕微波炉不加热烧保险故障原因检测维修机械旋纽式微格兰仕波炉的维修,定时器故障（定时器不能复位，不能定时）,门开关故障（不能开机，等不亮等）,磁控管故障（不能加热，开机炉内打火）,变压器故障（不能加热，开机短路跳闸）,电源故障（开机灯不亮，转盘不转，不能加热，整机不工作）,高压产生电路（灯亮，转盘转但不能加热）,灯不亮（灯泡或门开关损坏第一节微波炉的工作原理据说，1946年美国斯潘瑟一个偶然的机会，发现微波溶化了糖果。
事实证明，微波辐射能引起食物内部的分子振动，从而产生热量。
1947年，第一台微波炉问世。
但大家用微波来煮饭烧菜还是最近几年的事。
微波是一种电磁波。
这种电磁波的能量不仅比通常的无线电波大得多，而且还很有"个性"：微波一碰到金属就发生反射，金属根本没有办法吸收或传导它；微波可以穿过玻璃、陶瓷、塑料等绝缘材料，但不会消耗能量；而含有水分的食物，微波不但不能透过，其能量反而会被吸收。
微波炉正是利用微波的这些特性制作的。
微波炉的外壳用不锈钢等金属材料制成，可以阻挡微波从炉内逃出，以免影响人们的身体健康。
装食物的容器则用绝缘材料制成。
微波炉的心脏是磁控管。
这个叫磁控管的电子管是个微波发生器，它能产生每秒钟振动频率为24.5亿次的微波。
这种肉眼看不见的微波，能穿透食物达5cm深，并使食物中的水分子也随之运动，剧烈的运动产生了大量的热能，于是食物"煮"熟了。
这就是微波炉加热的原理。
用普通炉灶煮食物时，热量总是从食物外部逐渐进入食物内部的。
而用微波炉烹饪，热量则是直接深入食物内部，所以烹饪速度比炉灶快4至10倍，热效率高达80%以上。
目前，其他各种炉灶的热效率无法与它相比。
而微波炉由于烹饪的时间很短，能很好地保持食物中的维生素和天然风味。
比如，用微波炉煮青豌豆，几乎可以使维生素C一点都不损失。
另外，微波还可以消毒杀菌，解冻，干燥……。
（一）微波炉的种类和性能微波炉按控制方式的不同，可分为：机电控制型和电脑控制型。

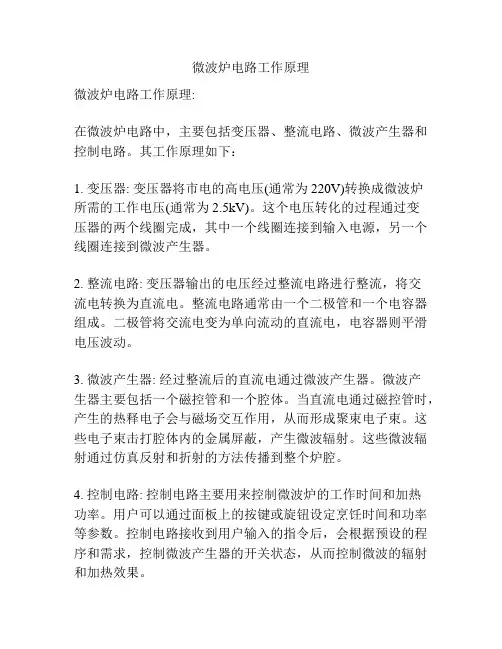

微波炉电路工作原理
微波炉电路工作原理:
在微波炉电路中，主要包括变压器、整流电路、微波产生器和控制电路。
其工作原理如下：
1. 变压器: 变压器将市电的高电压(通常为220V)转换成微波炉
所需的工作电压(通常为2.5kV)。
这个电压转化的过程通过变
压器的两个线圈完成，其中一个线圈连接到输入电源，另一个线圈连接到微波产生器。
2. 整流电路: 变压器输出的电压经过整流电路进行整流，将交
流电转换为直流电。
整流电路通常由一个二极管和一个电容器组成。
二极管将交流电变为单向流动的直流电，电容器则平滑电压波动。
3. 微波产生器: 经过整流后的直流电通过微波产生器。
微波产
生器主要包括一个磁控管和一个腔体。
当直流电通过磁控管时，产生的热释电子会与磁场交互作用，从而形成聚束电子束。
这些电子束击打腔体内的金属屏蔽，产生微波辐射。
这些微波辐射通过仿真反射和折射的方法传播到整个炉腔。
4. 控制电路: 控制电路主要用来控制微波炉的工作时间和加热
功率。
用户可以通过面板上的按键或旋钮设定烹饪时间和功率等参数。
控制电路接收到用户输入的指令后，会根据预设的程序和需求，控制微波产生器的开关状态，从而控制微波的辐射和加热效果。
综上所述，微波炉电路通过变压器将市电转换为所需的工作电压，经过整流后的直流电通过微波产生器产生微波辐射，并通过控制电路控制微波的辐射和加热效果。
这样就实现了微波炉的正常工作。

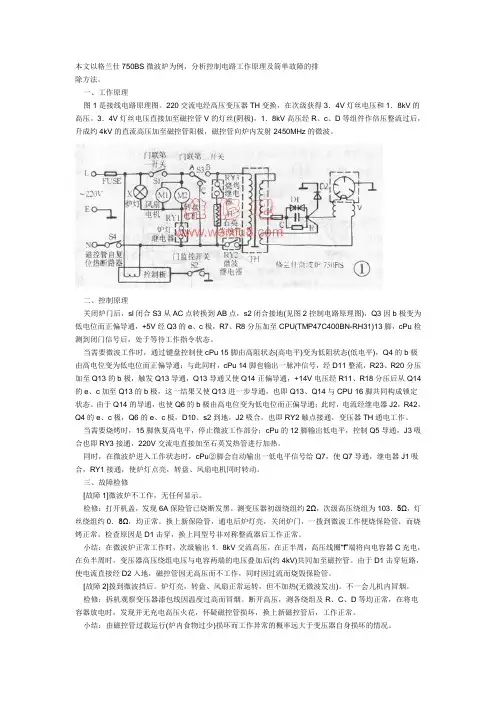

本文以格兰仕750BS微波炉为例，分析控制电路工作原理及简单故障的排除方法。

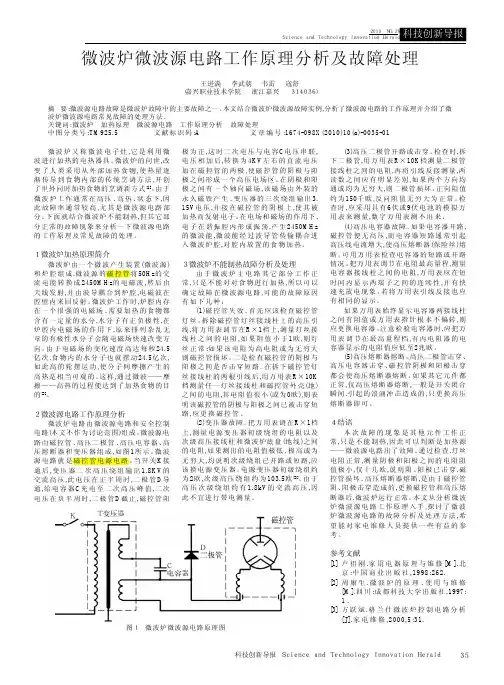

一、工作原理图1是接线电路原理图。
220交流电经高压变压器TH变换，在次级获得3．4V灯丝电压和1．8kV的高压。
3．4V灯丝电压直接加至磁控管V的灯丝(阴极)，1．8kV高压经R、c、D等组件作倍压整流过后，升成约4kV的直流高压加至磁控管阳极，磁控管向炉内发射2450MHz的微波。
二、控制原理关闭炉门后，sl闭合S3从AC点转换到AB点，s2闭合接地(见图2控制电路原理图)，Q3因b极变为低电位而正偏导通，+5V经Q3的e、c极，R7、R8分压加至CPU(TMP47C400BN-RH31)13脚，cPu检测到闭门信号后，处于等待工作指令状态。
当需要微波工作时，通过键盘控制使cPu 15脚由高阻状态(高电平)变为低阻状态(低电平)，Q4的b极由高电位变为低电位而正偏导通；与此同时，cPu 14脚也输出一脉冲信号，经D11整流，R23、R20分压加至Q13的b极，触发Q13导通，Q13导通又使Q14正偏导通，+14V电压经R11、R18分压后从Q14的e、c加至Q13的b极，这一结果又使Q13进一步导通，也即Q13、Q14与CPU 16脚共同构成锁定状态。
由于Q14的导通，也使Q6的b极由高电位变为低电位而正偏导通；此时，电流经继电器J2，R42，Q4的e、c极，Q6的e、c极，D10、s2到地，J2吸合，也即RY2触点接通，变压器TH通电工作。
当需要烧烤时，15脚恢复高电平，停止微波工作部分；cPu的12脚输出低电平，控制Q5导通，J3吸合也即RY3接通，220V交流电直接加至石英发热管进行加热。
同时，在微波炉进入工作状态时，cPu②脚会自动输出一低电平信号给Q7，使Q7导通，继电器J1吸合，RY1接通，使炉灯点亮，转盘、风扇电机同时转动。
三、故障检修[故障1]微波炉不工作，无任何显示。
检修：打开机盖，发现6A保险管已烧断发黑。

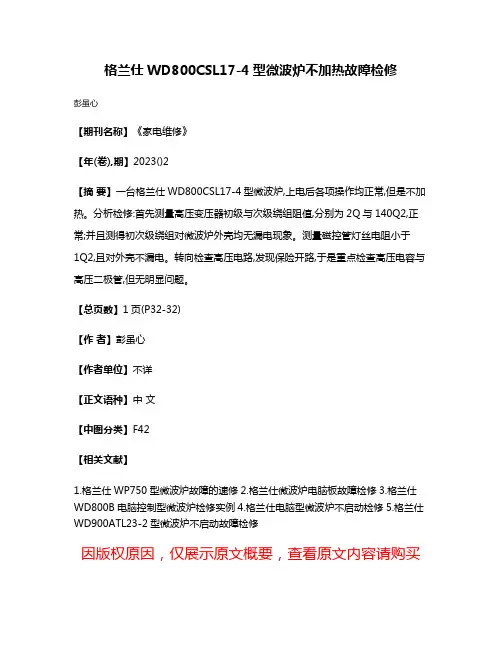

格兰仕WD800CSL17-4型微波炉不加热故障检修
彭虽心
【期刊名称】《家电维修》
【年(卷),期】2023()2
【摘要】一台格兰仕WD800CSL17-4型微波炉,上电后各项操作均正常,但是不加热。
分析检修:首先测量高压变压器初级与次级绕组阻值,分别为2Q与140Q2,正常;并且测得初次级绕组对微波炉外壳均无漏电现象。
测量磁控管灯丝电阻小于
1Q2,且对外壳不漏电。
转向检查高压电路,发现保险开路,于是重点检查高压电容与高压二极管,但无明显问题。
【总页数】1页(P32-32)
【作者】彭虽心
【作者单位】不详
【正文语种】中文
【中图分类】F42
【相关文献】
1.格兰仕WP750型微波炉故障的速修
2.格兰仕微波炉电脑板故障检修
3.格兰仕WD800B电脑控制型微波炉检修实例
4.格兰仕电脑型微波炉不启动检修
5.格兰仕WD900ATL23-2型微波炉不启动故障检修
因版权原因，仅展示原文概要，查看原文内容请购买。
微波炉的维修技巧（一）机盖折装我们修理部常常接收到自已折看过的微波炉。
怎知道他折过？因为盖板和机壳的雌雄接口没有对好，露出一条好宽的缝。
好在坏了，不然严重微波泄漏伤人！折开机盖是方便的，几个螺钉全在两侧面及后背的左右和上边。
不过要看清楚，有的厂家在不同处用两种螺纹不同的螺钉。
记好了，装上时别弄错。
螺钉要放入固定的盒里，别丢了。
下了螺钉后，可取下铁皮盖板。
左手按住炉身，右手先将盖板后部向上抬起10----20度角，用力住后拉出。
装上盖板可要注意了。
盖板和炉身结合处是有雌雄口的。
盖板上右侧面上的雌接口（那你再仔细找找炉身上的雄接口）。
第一步，左手按住盖板前上部，右手住前推到底，从炉身正面看，背部左上角拧一个螺钉（不要太紧）。
第二步,右手微微抬起盖板右边后部,左手按住盖板右侧前下部,右手再将盖板压下前推.使右侧盖板和机身的雌雄接口吻合.拧好右侧螺钉.第三步,松开第一步拧的螺钉,交换两手,用同样的方法,使左侧盖板和机身的雌雄接口吻合.拧好所有螺钉.装盖完成!（二）看图识件下面以格兰仕wp700---900微波炉为例，结合电路图中的电路符号和实物，讲解各元器件物理性能和在电路中的作用，以及好坏的检测方法。
根据我们的经验，认为只有对电路和元器件认识充分，才能在修理中得心应手。
1，高压变压器变压器的文字符号是t，电路符号见下图右上角。
高压变压器的作用是给磁控管提供工作电压。
高压变压器初级通市电220v交流电，次级有两组，一组提供3。
4v灯丝电压，另一组提供2000v左右高压。
判断高压变压器好坏的方法有两种：a，在微波炉工作时检查。
（下面详细介绍，读者千万等待一下，微波泄漏要伤身！！！）b，在微波炉不工作时检查。
先将变压器的连线断开，用万用表的电阻档测。
初级绕组2。
2欧左右，高压绕组130欧左右，为正常。
高压绕组一端通地的，要测高压绕组的电阻，将一个表笔接在底板上；另一表笔接与高压二极管的连线上。
灯丝绕组太粗太短，不好测，也不常坏。

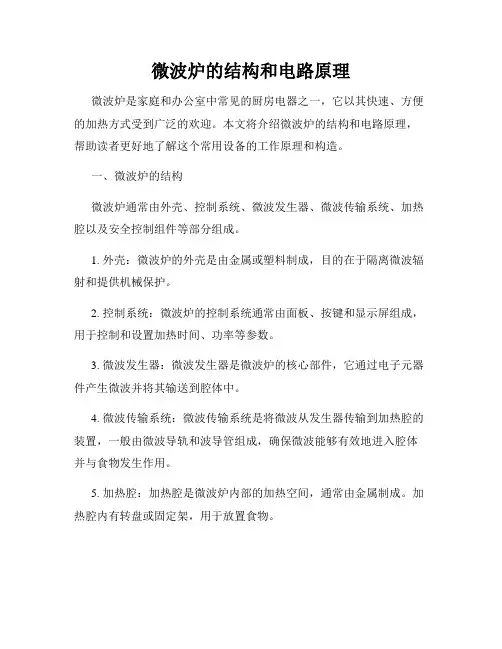

微波炉的结构和电路原理微波炉是家庭和办公室中常见的厨房电器之一，它以其快速、方便的加热方式受到广泛的欢迎。
本文将介绍微波炉的结构和电路原理，帮助读者更好地了解这个常用设备的工作原理和构造。
一、微波炉的结构微波炉通常由外壳、控制系统、微波发生器、微波传输系统、加热腔以及安全控制组件等部分组成。
1. 外壳：微波炉的外壳是由金属或塑料制成，目的在于隔离微波辐射和提供机械保护。
2. 控制系统：微波炉的控制系统通常由面板、按键和显示屏组成，用于控制和设置加热时间、功率等参数。
3. 微波发生器：微波发生器是微波炉的核心部件，它通过电子元器件产生微波并将其输送到腔体中。
4. 微波传输系统：微波传输系统是将微波从发生器传输到加热腔的装置，一般由微波导轨和波导管组成，确保微波能够有效地进入腔体并与食物发生作用。
5. 加热腔：加热腔是微波炉内部的加热空间，通常由金属制成。
加热腔内有转盘或固定架，用于放置食物。
6. 安全控制组件：安全控制组件是微波炉的重要部分，确保使用者的安全。
例如，微波传输系统断电时会导致微波发生器关闭，以防止泄露。
二、微波炉的电路原理微波炉的电路主要由微波发生器和控制系统两部分组成。
1. 微波发生器电路：微波发生器电路主要由微波振荡器、发射管和波导等组件构成。
当微波炉启动时，微波振荡器产生微波信号；发射管将微波信号转化为微波辐射并输送到波导；波导将微波引导至加热腔内，与食物分子发生作用。
2. 控制系统电路：控制系统电路负责接收用户设置的参数，并根据设置的时间、功率等参数来控制微波炉的工作状态。
一般来说，控制系统电路由电脑芯片、显示屏、按键等组成。
用户通过按键来设定加热时间和功率，然后电脑芯片解析并执行相应的操作。
此外，为了确保微波炉的安全运行，还包含了一些重要的保护电路。
例如，温度保护电路可以监测加热腔内的温度，并在超过设定阈值时停止加热。
漏电保护电路可以检测漏电情况并切断电源，以确保使用者的安全。

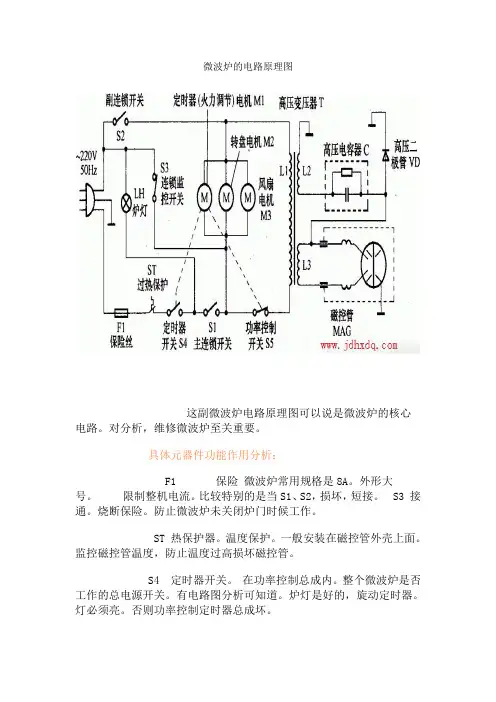

微波炉的电路原理图这副微波炉电路原理图可以说是微波炉的核心电路。
对分析，维修微波炉至关重要。
具体元器件功能作用分析：F1 保险微波炉常用规格是8A。
外形大号。
限制整机电流。
比较特别的是当S1、S2，损坏，短接。
S3 接通。
烧断保险。
防止微波炉未关闭炉门时候工作。
ST 热保护器。
温度保护。
一般安装在磁控管外壳上面。
监控磁控管温度，防止温度过高损坏磁控管。
S4 定时器开关。
在功率控制总成内。
整个微波炉是否工作的总电源开关。
有电路图分析可知道。
炉灯是好的，旋动定时器。
灯必须亮。
否则功率控制定时器总成坏。
S1、S2 门锁监控开关。
防止微波炉泄漏。
当炉门关闭不严，有异物卡住的时候。
微波部分不工作。
S3 连锁监控开关。
当S1、S2，损坏，短接。
S3 接通。
烧断保险。
防止微波炉未关闭炉门时候工作。
S4、S5 功率控制器内部两个独立开关。
单独受控。
在功率控制时，串联工作。
M1 火力力调节电机。
M1、S4、S5 组成了功率控制总成。
在元器件实物中，还有一个档位调节控制一起组成一个整体，通过M1、220v电压工作电机带动齿轮轮，通过凸轮控制S4、S5的通断。
M2 转盘电机， M3 风扇电机。
由电路图可知，他们和大功率变压器初级L1 并联。
也就是说他们和磁控管供电同时通断。
同时工作，和停止。
L1 、L2、L3 组成了大功率升压变压器。
L1大功率变压器初级接220V 交流。
L2大功率变压器次级输出2000V左右交流高压。
其一端接变压器铁芯，也就是外壳，一端单独接高压电容一端。
L3 大功率变压器另外一组次级。
输出4V左右的交流电压。
给磁控管阴极灯丝供电。
C 高压电容。
规格是1uf （有的0.91uf）耐压 2100V 交流。
内部并联了一个10M欧姆的电阻。
留意这样用万用表测量电容两端阻止时候，不是无穷大。
而是10M欧姆。
VD 高压二级管。
一端通过螺丝接微波炉金属外壳。
一端通过插头接电容一端。
微波炉用高压二极管好坏的判断：微波炉用高压二极管工作环境：2000V交流工作环境。
微波炉的结构和电路原理1.微波炉的基本结构微电脑控制型微波炉的实体示意图如图2所示。
从图2中可清楚地看到微波炉的外表和炉腔内的主要结构。
在图中：①为炉门安全连锁开关，作用是保证在开门状态下微波炉不能工作，微波不会泄漏，以确保操作人员安全。
②为有金属屏蔽层的视屏窗，用于屏蔽微波，同时便于操作人员观察炉内食物烹调状况。
③是通风口，用于保持良好通风④是转盘支撑架，作用是支撑玻璃转盘，并且使它按其轨道转动。
⑤为带动玻璃转盘转动的转轴。
⑥为盛放食物的玻璃转盘，转动时可使食物加热均匀。
⑦是操作控制面板，上面主要是轻触式按键开关和数码显示器等。
⑧是炉门开关按钮。
普通机电型微波炉除了控制面板上主要是定时器和火力调节器两个旋钮之外，其他与图2大同小异。
微波炉的基本电路框图如图3所示。
由图可见，普通机电型微波炉主要可分成三大部分，即：炉腔(炉体)、磁控管和电源功率调节电路(图3虚线框内的电路)。
微电脑控制型微波炉则比普通机电型微波炉多了微电脑控制部分，它主要是由电脑控制电路和控制面板组成。
微波炉的炉腔是容纳食物之处，用于接受微波能，对食品加热；磁控管用来产生微波能，是微波炉的“心脏'’；图2虚线框内的电源和功率调节电路中包含了多个电路，作用是为磁控管供电、对磁控管吹风冷却、进行定时和功率(火力)调节、为炉腔照明及将转盘旋转等。
很显然，微波炉的核心器件是磁控管，炉体和食物是磁控管的服务对象，电源和功率调节电路则是保证磁控管等正常工作的必要设备，而微电脑控制部分主要是用微处理芯片电路控制的几个继电器代替普通微波炉的定时器和功率控制器等部件，以增加、增强微波炉的功能和方便操作等。
2.微波炉电路工作原理典型的普通机电型微波炉的电原理图如图4所示。
图中所示的微波炉的工作状态为停止态，即：炉门被打开和定时器处于关断位置的状态。
此时，与炉门联动、或受控于炉门开关的主连锁(安全)开关s1、副连锁(安全)开关s2和定时开关s4都处于关断状态，故微波炉的电源被切断，炉子不工作。

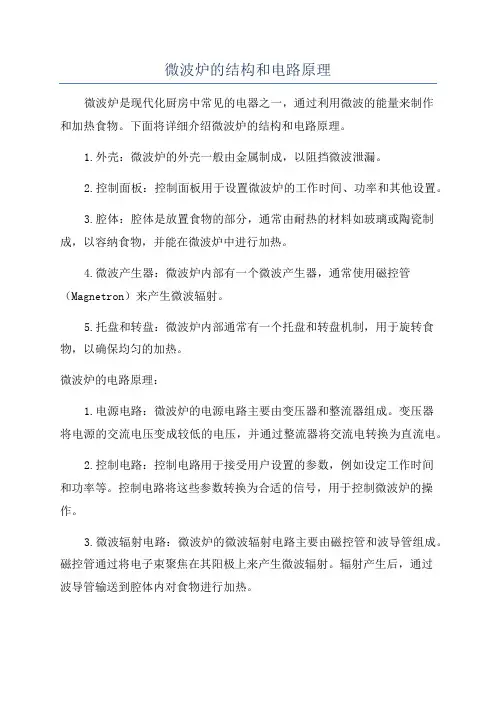

微波炉的结构和电路原理微波炉是现代化厨房中常见的电器之一，通过利用微波的能量来制作和加热食物。
下面将详细介绍微波炉的结构和电路原理。
1.外壳：微波炉的外壳一般由金属制成，以阻挡微波泄漏。
2.控制面板：控制面板用于设置微波炉的工作时间、功率和其他设置。
3.腔体：腔体是放置食物的部分，通常由耐热的材料如玻璃或陶瓷制成，以容纳食物，并能在微波炉中进行加热。
4.微波产生器：微波炉内部有一个微波产生器，通常使用磁控管（Magnetron）来产生微波辐射。
5.托盘和转盘：微波炉内部通常有一个托盘和转盘机制，用于旋转食物，以确保均匀的加热。
微波炉的电路原理：1.电源电路：微波炉的电源电路主要由变压器和整流器组成。
变压器将电源的交流电压变成较低的电压，并通过整流器将交流电转换为直流电。
2.控制电路：控制电路用于接受用户设置的参数，例如设定工作时间和功率等。
控制电路将这些参数转换为合适的信号，用于控制微波炉的操作。
3.微波辐射电路：微波炉的微波辐射电路主要由磁控管和波导管组成。
磁控管通过将电子束聚焦在其阳极上来产生微波辐射。
辐射产生后，通过波导管输送到腔体内对食物进行加热。
4.传感器电路：微波炉通常配备了传感器，用于检测食物的温度和湿度。
传感器电路将实时的温度和湿度数据反馈给控制电路，以调整微波炉的加热参数。
5.安全保护电路：为了保证微波炉的安全使用，通常还会配备一些安全保护电路。
例如，炉门开启时会自动切断微波辐射电路，防止微波泄漏。
通过上述的结构和电路原理，微波炉能够将电能转换为微波辐射，并通过加热食物来实现快速、高效的烹饪和加热。
微波炉的结构和电路原理的设计和优化对于其工作性能和安全性至关重要，因此在设计和制造微波炉时需要严格遵守相关的电气安全标准和规定。
格兰仕微波炉工作原理
格兰仕微波炉的工作原理是基于微波辐射加热的原理。
微波炉内部有一个称为磁控管的装置，它产生并放射出一种称为微波的电磁波。
当使用者设定炉内的加热时间和功率后，微波炉内部的磁控管便开始工作。
磁控管里的电子枪会释放出电子，经过一定的加速形成电子束。
而在磁控管的另一侧有一个驻波腔，它包含了芯片和腔体两部分。
在芯片上，有一个负责产生微波的振荡器，将直流电转化为高频振荡电流。
这个高频振荡电流进入驻波腔后，发生共振，并以电磁波的形式传播。
产生的微波电磁波经过导波管传输到微波炉的腔体内，并由金属反射器反射。
腔体内的微波电磁波在金属反射器的作用下形成驻波，并快速地在空间内反射和传播。
在这个过程中，微波电磁波会与食物中的水分分子相互作用。
水分分子吸收微波电磁波时，会产生能量并产生热量，并将这个热量传递给食物中的其他部分。
这个过程被称为介质的电磁能量吸收。
因此，当食物放进微波炉加热时，水分分子将吸收微波电磁波的能量，然后转化为热能，从而加热食物。
格兰仕微波炉的工作原理主要是通过微波辐射加热来实现食物的加热和烹饪。
微波炉电路原理图微波炉电路原理图元器件功能作用说明：F1 保险微波炉常用规格是8A。
外形大号。
限制整机电流。
比较特别的是当S1、S2，损坏，短接。
S3 接通。
烧断保险。
防止微波炉未关闭炉门时候工作。
ST 热保护器。
温度保护。
一般安装在磁控管外壳上面。
监控磁控管温度，防止温度过高损坏磁控管。
S4 定时器开关。
在功率控制总成内。
整个微波炉是否工作的总电源开关。
有电路图分析可知道。
炉灯是好的，旋动定时器。
灯必须亮。
否则功率控制定时器总成坏。
S1、S2 门锁监控开关。
防止微波炉泄漏。
当炉门关闭不严，有异物卡住的时候。
微波部分不工作。
S3 连锁监控开关。
当S1、S2，损坏，短接。
S3 接通。
烧断保险。
防止微波炉未关闭炉门时候工作。
S4、S5 功率控制器内部两个独立开关。
单独受控。
在功率控制时，串联工作。
M1 火力力调节电机。
M1、S4、S5 组成了功率控制总成。
在元器件实物中，还有一个档位调节控制一起组成一个整体，通过M1、220v电压工作电机带动齿轮轮，通过凸轮控制S4、S5的通断。
M2 转盘电机， M3 风扇电机。
由电路图可知，他们和大功率变压器初级L1 并联。
也就是说他们和磁控管供电同时通断。
同时工作，和停止。
L1 、L2、 L3 组成了大功率升压变压器。
L1大功率变压器初级接220V 交流。
L2大功率变压器次级输出2000V左右交流高压。
其一端接变压器铁芯，也就是外壳，一端单独接高压电容一端。
L3 大功率变压器另外一组次级。
输出4V左右的交流电压。
给磁控管阴极灯丝供电。
C 高压电容。
规格是1uf （有的0.91uf）耐压2100V交流。
内部并联了一个10M欧姆的电阻。
留意这样用万用表测量电容两端阻止时候，不是无穷大。
而是10M欧姆。
VD 高压二级管。
一端通过螺丝接微波炉金属外壳。
一端通过插头接电容一端。
MAG 磁控管，是一个整体，两个插头接通外电路。
外壳也是电路一端。
是微波炉易损件。
损坏需要整体更换。
拆解微波炉结构与电路，最有技术含量的电器？微波炉是用2450MHz的超高频电磁波来加热食品，它能无损穿越塑料，陶瓷，不能穿越金属，碰到金属会反射，但穿过含水食物，食物内的分子会高速摩擦，产生热量，使食物变熟。
在厨房电器中，微波炉可以说是最具技术含量的电器，它的工作原理不像其他电器那样，一眼就能看个明白。
一、微波炉的结构微波炉由箱体、磁控管、变压器、高压电容器、高压二极管、散热风扇、转盘装置及一系列控制保护开关组成，大多数微波炉还装了电热管，兼有烧烤功能。
微电脑控制式微波炉机械控制式微波炉微波炉的关键元件是磁控管，磁控管除了微波炉有这个东西，其他家用电器上是看不到的。
更主要的是这个磁控管不能拆解，要想弄清他的结构，只能破坏性地解剖。
好在网上还有“秀才”，视频能够很清楚地表达磁控管的内部结构。
磁控管灯丝磁控管阳极清楚了内部结构，没有相当的电磁电子学理论基础，也是云里雾里，不知道它怎么能产生微波。
这微波不像石英电加热管能看得到红彤彤的发热体，它看不见也摸不着，却能把食物烹熟，可知这微波对人也是很具杀伤力的。
为了防止微波泄漏，微波炉在安全方面采取了很严格的防护措施。
微波炉有三个门联开关就是防止微波伤人事故的。
也就是因为有这三个门联开关，微波炉的电路图也复杂了许多。
二、微波炉的电路这是LG微波炉(WD700)的电路图。
初级开关、监控开关、次级开关是三个门联微动开关。
初级开关、次级开关是常开型微动开关，炉门开着时，微动开关触点断开，监控开关是常闭型微动开关，炉门开着时，微动开关触点闭合。
上电状态关闭炉门，初级开关、次级开关闭合，监控微动开关断开；插上电源，微波炉电路板通电，因为电路板上有芯片，显示屏显示“0”，这种情况也称上电状态。
图中RY1并不是常闭继电器，上电状态下炉灯形不成回路，炉灯不亮。
上电状态开门状态门打开时，初级开关断开火线，次级开关PK断开微波与烧烤继电器回路，监控开关闭合，将高压变压器初级线圈短接，目的是防止误意外因素产生微波，危及人生安全。
微波炉的电路原理
微波炉的电路原理包括控制电路、高压电源电路和微波发生器电路。
控制电路是微波炉的核心部分，主要包括控制板、输入装置、显示屏等。
控制电路负责接收用户的指令并控制微波炉的工作状态，如设定加热时间和加热功率等。
控制板将用户输入的指令转换成相应的信号，然后通过逻辑门电路实现具体的控制操作。
高压电源电路是微波炉的供电系统，用于提供高压电源和电流。
它由变压器、整流桥、滤波电容和放电电容等元件组成。
高压电源电路将外部的低压交流电转换为微波炉需要的高压直流电，以提供能够产生微波的能量。
微波发生器电路是微波炉产生微波的关键部分。
它由磁控管和二次发生器等元件组成。
微波发生器电路利用磁场对电子进行加速和聚束，然后通过二次发生器产生微波。
微波产生后通过波导系统传输到炉腔内，并与食物分子产生相互作用，从而引起分子振动和摩擦，进而产生热量。
微波炉的电路原理通过控制电路、高压电源电路和微波发生器电路的协调工作，实现了微波炉的正常运行。
这些电路相互依赖，一旦出现故障，微波炉的正常工作就会受到影响。
因此，在维修微波炉时，需要对这些电路进行仔细检查和维护，以确保微波炉的安全和性能。
家庭常用的微波炉电路分析1.电源电路电源电路的核心元器件是电源变压器T10、整流管D10~D13、滤波电容C10、三极管Q10、稳压管ZD10为微波炉通上市电电压通过T10降压,从S1-S2绕组输出15V左右交流电压。
该电压通过D10~D13桥式整流,再经C10滤波产生18V 左右的直流电压。
18V电压不仅为继电器等电路供电,而且通过Q10、R10、R11和ZD10组成的5V稳压器输出5V电压为微处理器(CPU)等电路供电市电输入回路的压敏电阻D25用于市电过电压保护。
当市电异常升高后,它过电压击穿,使10A熔断器过电流熔断,切断市电输入回路,以免电源变压器T10等元器件过电压损坏。
2.微处理器基本工作条件电路微处理器基本工作条件电路的核心元器件是微处理器ICl(MN01C54CFX)、复位电路晶振CX320(1)V供电插好微波炉的电源线,待电源电路工作后,由其输出的5V电压经电容C12滤波后,加到微处理器IC1的供电端17.19.29.47脚,为IC1供电。
(2)复位开机瞬间,由复位电路产生的低电平复位信号加到微处理器IC1的18脚,使IC1内的存储器、寄存器等电路清零复位。
当复位电路为IC1的18脚提供高电平电压后,ICI内部电路复位结束,开始工作。
(3)时钟振荡微处理器ICI得到供电后,它内部的振荡器与12.13脚外接的晶振CX320和移相电容C320、C321通过振荡产生6MHz的时钟信号。
该信号经分频后协调各部位的工作,并作为ICl输出各种控制信号的基准脉冲源。
3.炉门开关控制电路炉门开关控制电路的核心元器件是连锁开关、微处理器IC1、三极管Q23、继电器RY2关闭炉门时,连锁机构相应动作,使初级碰锁开关和次级碰锁开关接通,而使短路开关(门监控开关)断开。
初级碰锁开关接通后,接通转盘电动机、变频器供电电路、加热器、风扇电动机与10A熔断器的线路;次级碰锁开关接通后,18V电压通过连接器CN4的3、1脚输入,不仅能够为继电器供电,而且通过R290、R228分压后,加到微处理器c1的45脚,被lC检测后识别出炉门已关闭,由41脚输出低电平信号,使带阻三极管Q223截止,继电器RY2的线圈无导通电流,它内部的触点释放,使炉灯熄灭,微波炉进入待机状态。
微波炉工作原理及电路图微波炉是现代厨房中常见的电器之一，它通过微波辐射加热食物，实现快速、均匀地烹饪食物。
在本文中，我们将介绍微波炉的工作原理以及其基本的电路图。
微波炉的工作原理微波炉的核心部分是一个名为磁控管的组件，它将发生器产生的微波能量转换为微波辐射，照射到食物上。
微波炉中还包含一个名为转盘的旋转平台，用于确保食物受热均匀。
在微波炉工作时，微波辐射击中食物后，会引起水分子在食物内部迅速振动，产生热量。
这样就实现了对食物的加热，而微波炉本身并不会发热。
此外，微波炉内部还设有一种名为微波吸收剂的材料，用于吸收反射的微波能量，避免其在腔体内部反射。
这样可以确保食物能够受到均匀的加热。
微波炉的电路图下面是微波炉的基本电路图：+-------+| |+-----------------------------+ +---------------------------+| | | Magnetron | | +------+ +------+ +------+ +------+ |+--------|Power |--->| Hea--|----------------| Load (Food) | | |So----+ +--ter-+ | | | | || +------+ +------+ | | | | | | | | | | | | | | | | | | | | | | | +--|--+ | | | +------+ || | | | | Waveguide Turntable | | | | | +-------------------------------------------------------------+在上面的电路图中，磁控管（Magnetron）产生微波能量，经由波导（Waveguide）导入微波炉腔体内。
加热器（Heater）提供微波炉腔体内的环境温度，食物作为负载（Load）放置在微波炉内受热。
微波炉工作电路原理
微波炉工作电路原理主要包括以下几个部分：高压电源电路、微波发生器电路、微波腔与驻波电流电压电路、控制电路等。
高压电源电路是微波炉工作的核心部分之一，它将市电通过变压器提高到数千伏的高电压，配合整流、滤波等电路将电源转换成直流高压电源，用于供应微波发生器电路和微波腔与驻波电流电压电路。
微波发生器电路主要由磁控管、谐振腔等组成，它将直流高压电源的能量转化为微波能量，并产生一定频率的高频电磁波。
微波发生器电路通过调整谐振腔等参数，使其输出的微波频率达到工作要求。
微波腔与驻波电流电压电路是微波炉内部的核心部分，它由微波腔和波导组成。
微波腔是一个金属容器，用于储存和传输微波能量。
波导是一种带有特定几何形状的管道，用于将微波能量从微波发生器传递到微波腔，并形成驻波。
控制电路是微波炉的控制中枢，它包括各种传感器、按键开关、控制芯片等。
控制电路通过传感器感知微波炉内的温度、湿度等信息，通过控制芯片进行控制，并通过按键开关等人机接口实现用户对微波炉的操作和设置。
总之，微波炉工作电路原理是利用高压电源提供电能，通过微波发生器产生微波能量，然后通过微波腔和驻波电流电压电路
将微波能量传递和储存，并通过控制电路实现对微波炉的控制和操作。
格兰仕微波炉加热东西不热的原因剖析微波炉按功能分为微波加热型和微波烧烤型；按控制类型分为机械型和微电脑型。
微波炉微波系统简单工作原理如下：控制电路根据用户设置的火力，将AC220V电压加到高压变压器的初级，其次级输出3V～4V和1800V～2230V两组交流电压。
3V--4V交流电压直接给磁控管灯丝供电；1800V～2230V交流电压经高压电容、高压二极管倍压整流滤波后，变为3600V---4500V负直流电压，加到磁控管阴极。
当磁控管具备灯丝电压，且阳极(接地)与阴极之间的电压差大于3500V时，就产生2450MHz超高频电磁波，即微波，快速震动食品内的蛋白质、脂类、糖类及水等物质的分子，使之相互碰撞、挤压、摩擦，重新排列组合。
简而言之，微波炉即是靠食品内磁控管发射微波的强度（即功率）与阴阳极电压差及发射时间成正比。
实际上，工厂是通过高压变压器的高压输出值来设计微波的额定输出功率的。
而用户设置火力，就是改变控制电路给高压变压器提供AC220V电源的时间，从而控制了烹调时微波炉的实际输出功率。
如在最高火力时，控制电路始终给高压变压器初级供电，磁控管连续发射微波，此时输出功率最大；而在非最高火力时，控制电路则以30s为一个周期，间歇性给高压变压器初级供电，使磁控管间歇性发射微波，微波炉平均输出功率将低于最大功率。
一、微波炉易损器件检测1．高压二极管正常时，用万用表Rx10k挡测量，正向导通(有一定电阻)，反向截止(电阻无穷大)；用其他电阻挡测量正反向电阻均不通。
高压二极管损坏多为击穿，即正反向都通。
高压二极管损坏引起的故障现象有：烧高压保险，或微波炉运转不加热，微波运转不加热且噪音增大。
2．磁控管正常时，测两接线柱之间为零点几欧姆，两接线柱对外壳之间不通(阻值无穷大)。
磁控管损坏，有的表现为灯丝两接线柱之间开路，有的表现为两接线柱对外壳导电形成通路，有的则无法直接测量出来。
磁控管损坏引的现象有：微波炉运转声音小、不加热，或烧电源保险、高压保险、高压二极管等。
南通纺织职业技术学院格兰仕WD800B微波炉的基本电路分析摘要本文主要从微波炉的基本电路入手，简单介绍了其结构组成和各部分的功能，对其进行了一系列的分析并简单的介绍了其以后的发展趋势。
关键词微波 TMP47C415 TM73S41一、概述微波炉，俗称微波灶，是继电冰箱，洗衣机之后，又一种深受人们欢迎的家用电器产品。
微波技术与微电子学均问世于上世纪的30年代，最初是作为信息传输手段在通信领域中运用，二次世界大战期间出现了雷达，战争促进了微波器件与微波技术的应用。
1945年美国的Raytheon Co.LTD的斯彭塞在调试雷达后发现他口袋里的巧克力融化了，在解释这种现象的过程中，人们认识到这是微波的作用。
斯彭塞又作了一系列加热食品的试验，并申请了微波加热食品的专利。
1952年该公司根据这个原理制成了雷达炉，这就是微波炉的前身。
1955年美国的塔潘公司研制成功了低价（1200美圆）微波炉并批量生产500台，首次投放市场，开始把微波炉引入家庭。
但当时的微波炉功能单一，性能欠佳，特别是加热不均，寿命较短，微波泄露大，只能蒸煮，不能烘烤。
加之不能被家庭认识等原因，暂时掩盖了它的优点，当年只售了一万台左右。
1955年西欧也研制成功。
1959年，日本从美国引进了微波炉。
1961年，日本东芝公司研制并生产出微波炉。
60年代末，日本各大电气公司加快研制速度，东芝，松下，夏普等公司的产品开始打入美国市场，大大刺激了美国微波炉的发展。
从70年代起，由于微波炉设计制造技术提高，改进了食品烹饪工艺，解决了辐射问题，而且操作方便。
功能多及降价问题的解决，使微波炉受到欢迎。
随着产品性能日益完善，功能扩大，尤其是微波炉方便食品和微波炉专用塑料，陶瓷，玻璃容器的开发以及对南通纺织职业技术学院微波炉的广泛宣传，从而使微波炉制造工业得到突飞猛进的发展。
从产品的结构上看，1966年推出的具有更好均匀加热特性的“转台式”微波炉，不仅可以根据不同食品选择相应的微波加热功率，而且可用于解冻和冷藏食品；1975年研制成功了带“微处理器“的微波炉，从而实现了微波炉高智能化，使其操作性能和精度都得以大大提高。
以后又相继出现了“复合式”微波炉，这种微波炉把传统加热方式（如电热）与微波炉结合，能进行烘，烤等多种烹饪。
1980年出现带温度或湿度传感器与微处理器相结合的“传感器复合式”微波炉。
1982年又研制并生产出带“重量传感器”的微波炉。
今天的智能微波炉多采用可编程微处理器，只要按启动按钮，微波炉就自动工作而不必设定其他如烹饪时间，温度等等。
现在，微波炉已经同电冰箱，洗衣机，电视机等家用电器产品一样，在人们的生活中发挥着越来越重要的作用。
二、微波特性和加热原理2.1微波的特性微波是一种波长为1mm至1m，频率300MHz~300GHz的电磁波，它除具有电磁波的通性外，还有本身的固有特性。
（1）微波具有类光性微波波长很短，但也具有类似可见光的性能，如反射，折射，透射，干涉，衍射，聚焦，能被吸收等等。
（2）微波与其他物质的作用微波在直线传播中，遇到金属等材料时能反射；遇到玻璃，塑料，陶瓷，云母等绝缘材料则透射；遇到含有水分的脂肪，蛋白质，淀粉，蔬菜等介质时，能大量的被吸收，且将微波的电磁能转化为热能。
（3）微波的传输一般的低频和高频电磁波分别用平行双导线和同轴电缆传输，而微波需要用高导电率的金属空心波导管来传输。
（4）微波加热频率南通纺织职业技术学院微波频段很宽，但真正用于微波加热的频率却很有限。
这主要是考虑到便于实现微波器件和设备的标准化；避免因使用频带太多，造成对雷达和微波通讯的干扰。
因此，国际上对微波加热使用的频率有明确的规定：供工业，科研及医学等方面应用的微波有4个频段；商业，家用微波炉有915MHz和2450MHz两个频率。
915MHz 多用于干燥，消毒，2450MHz多用于家庭烹调炊具，如表一所示：表一微波加热频率分类2.2 微波加热原理被加热的介质可分为两类：一类是分子在无电场力作用时，内部正负电荷中心重合，称为无极性分子介质；另一类是分子即使在无外电场力作用时，其内部电荷的中心也不重合，称为有极性分子介质，也称为偶极子或极性分子。
在没有外电场时，尽管每个极性分子正负电荷中心并不重合，但分子的热运动使极性分子凌乱，因此，总体并不显现极性。
如将这种电介质放在外加电场中，每个极性分子就会沿电场力的作用方向取向，形成有序排列。
于是，在电介质表面感应出极性相反的束缚电荷，这一过程就称为极化。
显然，外加电场越强，极化作用也越强。
没有外加电场时，极性分子又变成无序状态。
当外加电场以相反的极性再次施加时，极性分子南通纺织职业技术学院也随之以相反的方向有序排列。
如将无极性分子电介质放到外加电场中，则会发生两种作用：首先是原来重合的正负电荷中心发生相对位移，其结果是使无极分子变为有极分子；其次这些极性分子也沿外加电场作用方向取向，也发生极化。
若外加的是直流电场，介质的极化仅使电场的电能转化成极性分子的位能；若外加的是交变电场，这时它就会被反复交变极化。
交变电场的频率越高，极性分子反复转向的极化也就越快，分子热运动也就越快，动能有越大，相邻分子间的摩擦作用便越激烈，在此过程中便完成了电磁能向热能的转换。
家用微波炉的频率是2450MHz，在一秒钟内介质即以4900MHz的剧烈速度转向，其摩擦生成的热量之大是可想而知的。
对于具有液体的介质，除上述作用外，还有带电粒子在微波场作用下，受电场的加速运动，正离子向负极，负离子向正极，随着微波场的交变，带电离子的运动方向也随之变化，在运动过程中，离子间摩擦也生成热量。
由此看来，微波加热的本质，可认为是极性分子和离子将从微波场得到的电磁能转化成了热能。
理论和实验证明，单位体积介质中所消耗的微波功率η可表示为：η=2лfE²є(tgδ+σ/2лfє)式中f是微波波长为2450MHz； E是微波电场强度；є是被加热的介质的介质常数；δ是被加热介质的介质损耗角；σ是被加热介质的导电率。
可以看出，在微波场中，单位时间，单位介质体积内所产生的热量与物质的性质，微波场的电场强度及频率有关。
而提高微波电场强度和频率则是受到限制和约束的。
三、格兰仕WD800B微波炉的主要结构电路分析格兰仕WD800B微波炉的基本电路组成结构如图1所示,主要分为两个部分：电脑控制部分和电源功率调节部分。
电脑控制部分又分为控制面板部分，集成芯片部分，显示部分。
电源和功率部分又分为安全保护电路，定时功率控制电路，磁控管，照明电路，冷却机电机等。
南通纺织职业技术学院冷却电机磁控管炉体（腔）安全控制和保护磁控管供电电路照明电路转盘电机定时和功率调节电脑控制电路控制面板传感器显示器电源和功率调节电路电脑控制部分图1 WD800B微波炉的基本电路方框图3.1格兰仕WD800B的传感器传感器在微波炉中的作为自动烹饪控制的参量检测原件，通过检测食物的温度，湿度，热量，重量等参量，输入微波炉电脑控制器的微电脑芯片进行运算处理，从而使微波炉以适当的功率和加热时间进行烹饪，使微波炉的烹饪性能和操作方便。
格兰仕WD8OOB主要用来了温度传感器、湿度传感器。
（1）格兰仕WD800B的温度传感器格兰仕WD800B使用的是红外温度传感器——热释电型红外温度传感器。
红外线又称红外辐射，是波长在0.8——40µm的热辐射。
众所周知，任何物体都会产生与其温度相应的热辐射，物体在单位时间内从每单位面积上放出的全部辐射能E。
,可由斯蒂芬——玻尔兹曼定律决定：E。
=εσT4(w/cm²)式中σ——斯蒂芬——玻尔兹曼系数（5.6697*10-12w/cm²*T-4）南通纺织职业技术学院T——物体的绝对温度，ε——物体表面的比辐射率因为红外线是热辐射的主体，所以上式也就成为构成红外温度传感器的依据。
热敏型是利用红外辐射的热效应制成的，故一般响应慢，灵敏度低，但响应红外光谱范围宽，并且价格便宜，在室温条件下就能使用，所以适于用作家电传感器。
目前在微波炉中使用的热释电型和表面波型红外温度传感器均属热敏型。
（2）格兰仕WD800B的的湿度传感器湿度传感器是有陶瓷半导体材料制成的，它的组织会随着外在的空气湿度或整齐的浓度而发生变化，利用湿度传感器的这种“湿敏”特性，即可检测出食物的加热情况，进而通过微电脑芯片的运算处理，指挥微波炉进行工作。
格兰仕WD800B采用了一种AH绝对湿度传感器。
这种绝对湿度传感器中包含有两个热敏电阻，其结构如图2所示。
图2 绝对湿度传感器由图可见，其中一只热敏电阻至于干燥空气的密封容器中，而另一只热敏电阻放在放在开口的容器中。
每个绝对湿度传感器都有金属网制成的保护盖，以免外部的气流的影响而产生检测误差。
绝对湿度传感器的检测原理如图3所示南通纺织职业技术学院图3 绝对湿度传感器工作原理它是由传感器的热敏电阻与两个电阻组成桥电路。
热敏电阻由电源供电，以便使它加热到一定温度，如果将两个热敏电阻置于不同的湿度下，他们就会表现出不同的导热性，从而出现电位差，桥电路就会产生电压输出，这个电压输出通过运算放大器加以放大，就作为湿度信号输入电脑控制芯片。
（3）格兰仕WD800B的温度，湿度检测电路图4是格兰仕WD800B的温度，湿度检测电路。
图中微电脑控制芯片采用TMS73C41型号。
由图可见，从TMS74C41的13脚输出一个固定的周期性脉冲信号，经由R19和R18分压后得到一幅度一定的脉冲信号。
这个信号通过蒸汽传感器（即整齐感应电阻，相当于一个随整齐变化的可变电阻），由电容器C7藕合，竟有电阻R10和电容器C8组成的节分电路，在C8两端取得一受整齐传感器电阻阻值控制的冲放电电压，此电压经过UPC358C运算放大器的两级放大后，从TMS73C41的2角输入。
微电脑控制芯片TMS73C41根据 2脚注入信号，可判断出微波炉内被加热的蒸汽量大小，从而确定微波炉内的食物还需要加热的时间和功率大小，并指挥微波炉按要求进行工作，如图9所示。
压后得到的阻值，经R25 送人TM73S41内部，TM73C41根据送入信号，经过运算器处理之后，暑促指令，控制微波炉进行工作。
3.2 格兰仕WD800B的电脑控制器在格兰仕WD800B微波炉中，电脑控制器相当于普通微波炉中的机械程控器，其主要作用是对微波炉的加热功率和加热时间进行控制。
从结构上来说，电脑控制器除了微电脑大规模集成电路以外，还有电源电路，触摸式键盘输入电路，自检电路，显示电路和继电器驱动电路等单元电路。
如图5所示种高速度性能良好的四位单片机，具有大电流输出和四位A/D 变换输入功能。
如图6和表2所示1R422R433R504R515R526R537R608R619R6210VDD 11VKK 12R3013R3114R3215R3316R1017R1118R1219R1320R2021R2122R2223R2324K0025K0126K0227K0328XIN 29XOUT 30RESERT 31VSS 32R7033R7134R7235R7336R8037R8138R9039R9140R9241R4042R41*（2）格兰仕W800B控制器的电源电路格兰仕W800B电脑控制的电源电路如图7所示图7 电脑控制器的电源电路由图7可见，交流电源220、50hz由变压器一次输入，在二次输出三组低压交流电。
