松下微波炉维修流程,松下微波炉维修方法,注意区分说到松下，大家可能第一反应就是洗衣机吧，其实它旗下的电器产品也是有很多的，不仅仅是洗衣机，微波炉就是其中一种。
微波炉现在也是厨房的常见设备了，方便我们加热食物，松下微波炉在市场上其实也是很受喜欢的，我们在使用中也是可能都会遇到一些问题的，这也是难免的，了解一些松下微波炉维修知识就可以了。
接下来就看看松下微波炉是怎么维修的吧！一、松下微波炉维修步骤：维修步骤一：在拆机维修前，必须先对与安全相关的部位和零部件进行检查，主要是看炉门能否紧闭、门隙是否过大、观察窗是否破裂、炉腔及外壳上的焊点有否脱焊、炉门密封垫是否缺损及凹凸不平等。
维修步骤二：假如要查看机内电路，一般应该在断电后再拆开微波炉。
拆机后，先用塑胶绝缘柄改锥将高压电容两头短路放电，避免修理时不小心遭受电击。
维修步骤三：除了量220V市电电压等查看外，在没有非常掌握的情况下，应尽量不作开机带电查看。
假如的确需要通电查看，必须先断开高压电路，不让磁控管作业，然后再开机查看，以保证人身安全。
维修步骤四：修理中需要对零部件进行拆开查看或替换时，拆件时要逐一记居处拆开零部件的原方位，特别是安全组织和高压电路的零部件更要注重，而且拆开后要放置好，以避免丢掉，形成不必要的麻烦。
维修步骤五：修理中需要对零部件进行拆开查看或替换时，拆件时要逐一记居处零部件的原方位，特别是安全组织和高压电路的零部件更要注重，而且拆开后要放置好，以避免丢掉，形成不必要的费事。
二、松下微波炉维修方法：1、松下微波炉开机后烹调时间过长。
经查看为市电电压太低，用大功率交流稳压器稳压后毛病扫除。
另一台机同一毛病，经查看为磁控管阻流线圈断线替换磁控管后问题排除。
2、松下微波炉开机后显现正常但无微波输出。
经查看为高压变压器次级线圈断路，替换高压变压器后毛病扫除。
另二台机为同一毛病，经查看为高压电容器击穿和高压二极管烧坏，别离替换高压电容器和高压二极管后问题排除。
松下微波炉说明书篇一：微波炉说明书用户使用和维护手册一、安全说明1．安装时，请切断电源。
2．请勿使用延长线缆。
3．烤箱出现裂痕时，请切断电源。
4．请勿用湿手触摸烤箱；赤脚时，请勿使用烤箱。
5．烤箱在运作时温度极高。
请不要触摸加热元件。
儿童务必远离。
6．在烤箱使用完毕后，请勿立即触摸加热元件或烤箱内表面，以免灼伤。
在烤箱完全冷却前，请勿使其与易燃材料接触。
7．烘烤结束后，请小心开启烤箱门。
蒸汽排出之前，请勿探入烤箱内。
烤箱门关闭时，烤箱通过操作面板上的出气口出气。
请勿堵塞通风口。
8．拿取烹饪用具时，请使用手套。
9．请勿将可燃材料放置在烤箱内或烤箱附近。
否则一旦无意开启烤箱，将有发生火灾的危险。
10．请勿在烤箱中加热封闭的容器，否则容器会有爆炸的危险。
11．热脂肪和热油是高度易燃的物质。
在加热含高脂肪和高油量的食物时，请务必随时观察整个烘烤过程。
12．酒精高温下易挥发，因此在烘烤含酒精的食物时，为防止酒精蒸汽燃烧，应避免酒精蒸汽接触电子加热元件。
13．请勿使用蒸汽净化器。
14．请勿使用研磨剂或金属刮刀清除烤箱门的玻璃表面。
玻璃表面划伤后，可能导致玻璃破损。
二、使用前1．直接靠近烤箱的厨房用具必须具有耐热性（至少90℃）。
2．烤箱型号铭牌上的电压必须与供电电压相符。
型号铭牌位于烤箱的前缘（打开烤箱门可见）。
3．取下配件上的纸板片、保护膜和胶粘标签。
从烤箱中取出配件后，将烤箱加热至200℃，保持通电一小时左右，以去除隔离材料和保护油脂的气味。
三、使用时1. 勿将重物放置在烤箱门上，以免损坏。
2. 勿在烤箱门把上悬挂任何物体。
3. 勿在烤箱内部铺放铝箔。
4. 为避免搪瓷涂层损坏，请勿在任何情况下将水倒入热烤箱中。
5. 为避免划伤，请勿在烤箱内部表层拖拽锅碗瓢盆。
6. 除非食谱特别要求，否则烹饪前无需预热烤箱。
7. 为了更好地吸收热量，请使用深色、黑漆或搪瓷烘焙模具。
8. 为了节电，可在设定时间的前10至15分钟结束烹饪。
微波炉维修方法和检修技巧微波炉主要是由磁控管、高压变压器、高压二极管、高压电容N>器、门连锁开关、监控开关、冷却风扇电机和转盘电机等多种零部件组成的，工作时机内存在高电压、大电流和微波辐射，所以维修微波炉比维修其他一些家电更具特殊性和复杂性，尤其是安全问题更突出。
鉴此下面先讲述维修微波炉时的安全注意事项，然后介绍维修技巧。
安全问题微波炉是一种较为特殊的家电，工作时机内不仅存在高电压、大电流，而且还有微波辐射，如果维修方法不当，不但会多走弯路，更重要的是维修人员可能遭到高压电击和微波辐射，危及人身安全，甚至还可能给用户身体带来长期的过量微波照射而造成不可弥补的损害。
所以，维修微波炉前提条件是，必须充分了解其基本原理，掌握防微波过量泄漏和高压电击的相关知识如果你还没做到这点，就务必努力学习并在有把握之后再维修微波炉。
通常维修微波炉必须注意的安全问题如下。
第一，在拆机维修前，必须先对与安全相关的部位和零部件进行检查，主要是看炉门能否紧闭、门隙是否过大、观察窗是否破裂、炉腔及外壳上的焊点有否脱焊、炉门密封垫是否缺损及凹凸不平等。
这主要是检查是否存在微波过量泄漏的可能。
若发现问题，应先行修复;若因缺件或其他原因而暂时不能修复，可以先修机内其他故障，但修好其他故障后不要勉强使用，更不可交付用户使用，务必完全排除了安全隐患后才能交货。
第二，如果需要检查机内电路，通常应该在断电后再拆卸微波炉。
拆机后，先用塑胶绝缘柄改锥将高压电容两端短路放电，以免维修时不慎遭受电击。
这是因为微波炉断电后，高压电容上仍可能存在较高的电压，尤其是断电不久的炉子更是如此，千万别以为断电后就安全了。
第三，除了测量220V市电电压等检查外，在没有十分把握的情况下，应尽量不作开机带电检查。
如果确实需要通电检查，必须先断开高压电路，不让磁控管工作，然后再开机检查，以确保人身安全。
至于磁控管及其供电电路的检查，除非你具有必要的专业维修设备知识和经验，否则应采用断电检查方式，以确保安全。

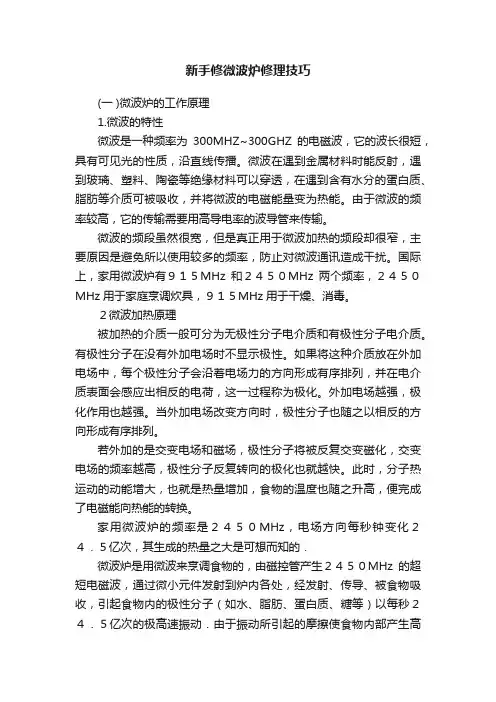

新手修微波炉修理技巧(一 )微波炉的工作原理1.微波的特性微波是一种频率为300MHZ~300GHZ的电磁波，它的波长很短，具有可见光的性质，沿直线传播。
微波在遇到金属材料时能反射，遇到玻璃、塑料、陶瓷等绝缘材料可以穿透，在遇到含有水分的蛋白质、脂肪等介质可被吸收，并将微波的电磁能量变为热能。
由于微波的频率较高，它的传输需要用高导电率的波导管来传输。
微波的频段虽然很宽，但是真正用于微波加热的频段却很窄，主要原因是避免所以使用较多的频率，防止对微波通讯造成干扰。
国际上，家用微波炉有９１５MHz和２４５０MHz两个频率，２４５０MHz用于家庭烹调炊具，９１５MHz用于干燥、消毒。
２微波加热原理被加热的介质一般可分为无极性分子电介质和有极性分子电介质。
有极性分子在没有外加电场时不显示极性。
如果将这种介质放在外加电场中，每个极性分子会沿着电场力的方向形成有序排列，并在电介质表面会感应出相反的电荷，这一过程称为极化。
外加电场越强，极化作用也越强。
当外加电场改变方向时，极性分子也随之以相反的方向形成有序排列。
若外加的是交变电场和磁场，极性分子将被反复交变磁化，交变电场的频率越高，极性分子反复转向的极化也就越快。
此时，分子热运动的动能增大，也就是热量增加，食物的温度也随之升高，便完成了电磁能向热能的转换。
家用微波炉的频率是２４５０MHz，电场方向每秒钟变化２４．５亿次，其生成的热量之大是可想而知的．微波炉是用微波来烹调食物的，由磁控管产生２４５０MHz的超短电磁波，通过微小元件发射到炉内各处，经发射、传导、被食物吸收，引起食物内的极性分子（如水、脂肪、蛋白质、糖等）以每秒２４．５亿次的极高速振动．由于振动所引起的摩擦使食物内部产生高热，将食物烹熟．３微波炉的工作过程电控系统将２２０Ｖ交流电压通过高压变压器和高压整流器，转换成４０００Ｖ左右的直流电压，送到微波发生器产生微波，微波能通过波导管传入炉热腔里．由于炉热腔是金属制成的，微波不能穿过．只能在炉腔里反射，并反复穿透食物，加热食物．从而完成加热过程。
微波炉的维修⽅法和技巧指南【图解】⼀、微波炉结构特点和⼯作原理微波炉主要由炉腔、炉门和控制电路等⼏部分组成。
1．炉腔：是⼀个微波谐振腔，是把微波能变为热能对⾷物进⾏加热的空间。
在炉腔底部装⼀只由微型电机带动的玻璃转盘，把被加热⾷品放在转盘上与转盘⼀起旋转，使其与炉内的⾼频电磁场作相对运动，以达到炉内⾷品均匀加热的⽬的。
2．炉门：是⾷品的进出⼝。
炉门由⾦属框架和观察窗组成。
既要求从门外可以观察到炉内⾷品加热的情况，⼜不能让微波泄漏出来。
观察窗的玻璃夹层中有⼀层⾦属微孔⽹，既可透过它看到⾷品，⼜可防⽌微波泄漏。
由于⾦属⽹孔⼤⼩是经过精密计算的，所以完全可以阻挡微波的穿透。
3．控制电路：控制电路如图所⽰，⼜分为低压电路，控制电路和⾼压电路三部分。
⾼压变压器次级绕组之后的电路为⾼压电路，主要包括：磁控管、⾼压电容器c、⾼压变压器T、⾼压⼆极管D。
磁控管是微波炉的⼼脏，微波能就是由它产⽣并发射出来的。
它的⼯作需要很⾼的脉动直流阳极电压和约3～4V的灯丝电压。
由⾼压变压器及⾼压电容器、⾼压⼆极管构成的倍压整流电路为磁控管提供了满⾜上述要求的⼯作电压。
⾼压变压器初级绕组之前⾄微波炉电源⼊⼝之间的电路为低压，电路(也包括了控制电路)主要包括：保险管Fu、热断路器保护开关sw6、sw7、联锁开关swl～sw3、照明灯、定时器及功率分配器开关sw4、sw5、转盘电机M3和风扇电机M2等。
转盘电机与风扇电机为同步电机，即微波炉⼯作时转盘电机转动并带动玻璃转盘，风扇电机也同步转动，对磁控管及其它主要部件进⾏冷却。
⼆、并⾮微波炉故障的判别对于微波炉在使⽤过程中出现的⼀些现象，有的⽤户因为对微波炉不太了解，常容易误认为微波炉出了故障。
1．跳闸微波炉整机的功耗⼤，整个启动过程要⽐⼀般家电时间长，所以启动时的耗电为微波炉输⼊功率的5～6倍。
微波炉的启动电流⾼时可达7A，⼯作电流在5A左右。
⽽有的家庭配备的保护闸容量有限或敏感度过⾼，常因微波炉启动时的电流冲击⽽出现跳闸，因此最好应配备l0A以上的保护闸。
微波炉常见故障和维修方法微波炉常见故障和维修方法微波炉常见故障及维修方法：微波炉型号各异，但工作原理相同。
在使用中出现的故障，有些是用户可以自己动手处理的，这样既方便使用，又可为用户节约宝贵时间。
可以自己处理的故障有：一、通电源，炉内照明灯不亮，也无法加热食品此时首先检查供电电源是否正常。
具体方法为：拔下微波炉电源插头，用另一个能正常工作的电器接到该插座上，如果该电器也无法工作，这表明电源异常，此时应找电工恢复该处正常供电。
如果该电器工作正常，则表明供电正常，应检查微波炉的炉门是否关好，定时器开关是否开路，对电脑型微波炉还要对照说明书检查操作、设置是否正确，微波炉电源熔断器是否完好，若有故障，对症处理。
二、微波炉内照明灯不亮，但能加热食品该故障大多为灯泡损坏。
可用同规格灯泡更换。
如果更换灯泡后仍不亮，说明照明回路虚接开路，可顺回路查找，消除虚接开路。
三、微波炉刚开始工作正常，但时间未到突然灯灭，停止加热排除停电原因后，检查炉门是否因使用久而松动，造成炉门开关接触不良;电源插头插座是否松动。
排除以上原因后再检查热断器是否断开，温控电路是否动作。
如果热断器或温控器动作，则应检查风道是否被杂物堵塞，排风风机是否运转正常，并采取相应措施处理。
四、照明灯亮，但无法加热食品该故障原因可能在高压发生电路中，倍压整流二极管损坏、高压熔断器熔断、高压变压器损坏或磁控管老化损坏等。
在对高压电路进行检查前，必须对高压电路进行充分放电，否则易发生电击伤人事故。
此时应请专业人员修理。
五、微波炉能对食品加热，但到设定时间，微波炉不能断电此故障大多为定时器损坏，采用更换定时器的方法处理。
也可先检查定时器的触点是否粘连熔焊、电机是否损坏、电路是否断路。
如有断路，只要恢复接线即可使用。
如果电机损坏，直接更换定时器较为方便。
六、微波炉加工食品时，只要一合烹调开关电源熔断器就熔断此故障表明微波炉内电路中存在短路故障，应先排除短路故障，然后再用同规格型号的熔断器更换。
NN-K542 MF / NN-K542 WFNN-K5440 MF / NN-K5441 JF / NN-K5442 MF微波炉使用说明书使用前，请认真参阅本说明书并妥善保管©Copyrighted by Matsushita Electric Industrial Co., Ltd. 2002微波炉的放置1规格*IEC 程序测试重量和体积以约数计算。
规格如有改动无须先行通知。
关于生产的年月份、国家和系列号请参看微波炉的铭牌。
本产品符合下列国家标准:GB4706.1GB4706.21GB4706.22企业产品标准号: Q/YXSS1微波炉烹调注意事项2使用要点说明使用本电器产品时，为避免产生意外，必须注意下列基本安全要点：(否则会引起微波外泄)1.在使用本设备前，请参阅使用要点。
2.生鸡蛋及密封盒之类的东西，(例如：密封的玻璃瓶及婴儿用奶瓶)容易引起爆裂，故不能放入炉内加热烹煮。
3.本产品只适用于本册说明的用途。
4.小孩使用本产品时必须注意看管。
5.当微波炉操作不正常，或受损坏及碰撞时，应停止继续使用。
6.不可用于室外。
7.不可将电源线或插头浸入水中。
8.不可将电源线接近高温处。
9.不可将电源线挂在桌子或柜台边。
10.为避免微波炉起火：(a)不可过分烹煮食物。
注意放入炉内的材料，如：纸、塑料或其它易燃物品等。
(b)放盒子入微波炉时，请撤去金属包装带。
(c)万一炉内的东西着火，请保持关紧炉门并按停止/再调校键。
然后拔去电源插头，或关掉屋内电源总开关。
11.切勿拆开炉身。
12.使用微波炉时，请将玻璃转盘和转盘支架放置妥当，并确定玻璃转盘转动是否正常。
I 检查是否损坏使用微波炉前应先按下列各项检查：1.炉体是否有损伤、开裂。
2.炉门是否损坏，开关是否正常。
3.门栓是否妥当。
4.炉门上镶着金属绝缘网孔的金属板不可弯曲或变形。
5.炉门上的绝缘网孔不可沾上食物或聚积油污。
II 预防事项请注意以下事项。
松下微波炉通病故障排除与维修方法在电器牌子当中，松下电器算是我们比较常见的家庭电器品牌之一，而日常生活中，松下微波炉随之出现的频谱也比较高，那么在使用松下微波炉的时候难免会出现了如触摸控制面板故障、开机后自动停机、不能加热食物这样那样的故障，此时我们该如何对松下微波炉通病故障进行检修排除呢，下面会随万师傅平台小编一起来看看松下微波炉常见故障的维修方法吧！1.松下微波炉开机后设定好工作程序后微波炉不工作故障原因：一般此故障现象原因多少为蒸气传感器损坏。
维修方法：只需更换同型号蒸气传感器后故障排除。
2.松下微波炉开机后炉灯亮，但不能加热故障原因：经检查该故障原因为高压变压器次级绕组开路，或者是继电器RY1线圈烧断和漏感变压器初级引线开路，维修方法：前者只需更换高压变压器后故障排除；后者则需要分别更换高压变压器和同型号继电器后故障排除。
3.松下微波炉开机后触摸控制面板上的启动键失效故障原因：先确定确定微波炉电源是否连接，排除电源问题则词现象多数为按键矩阵电路接触不良导致；维修方法：只需更换微波炉控制面板后故障即可排除。
4.松下微波炉开机后在自动作业下10秒钟后显示“88：88”字样故障原因：此故障多数为数字程序电路损坏，致使蒸气传感器线圈断路导致；维修方法：此时只需更换蒸气传感器后故障排除。
5.松下微波炉开机接通电源显示正常，但不能加热食物故障原因：首先检查微波炉是否存在Q4短路致使RY1不能闭合，再检查是否为电容C23击穿，致使Q4过流损坏。
维修方法：前者更换同型号2SC1685三极管后故障排除；后者更换同型号电容和Q4后故障即可排除。
6.松下微波炉开机后工作正常但经常烤糊食物故障原因：经检查为R27变值致使分压值太低，不能突破开关电位而导致温度继续升高。
维修方法：此时只需要将同型号33kΩ电阻更换后故障排除。
7.松下微波炉开机后微波炉不工作故障原因：此故障多数为微波炉电源引线断裂，排除前者原因可以检查为微波炉变压器低压线圈组烧坏开路和功率延迟器损坏。
