水力发电原理与设备(图文)

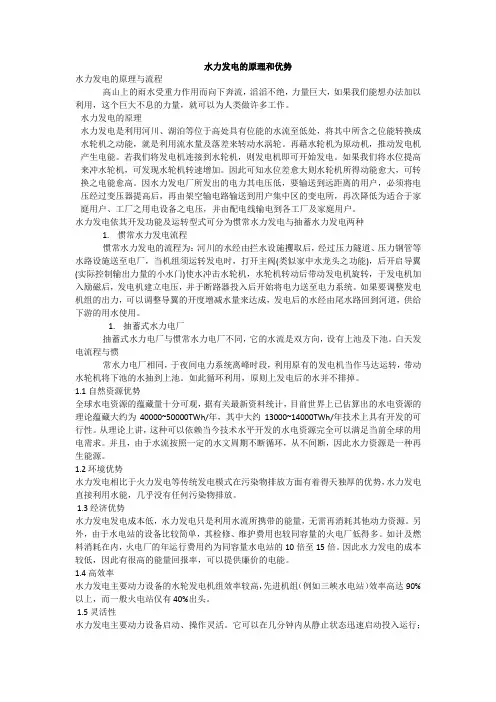

水力发电的原理和优势水力发电的原理与流程高山上的雨水受重力作用而向下奔流，滔滔不绝，力量巨大，如果我们能想办法加以利用，这个巨大不息的力量，就可以为人类做许多工作。

水力发电的原理水力发电是利用河川、湖泊等位于高处具有位能的水流至低处，将其中所含之位能转换成水轮机之动能，就是利用流水量及落差来转动水涡轮。

再藉水轮机为原动机，推动发电机产生电能。

若我们将发电机连接到水轮机，则发电机即可开始发电。

如果我们将水位提高来冲水轮机，可发现水轮机转速增加。

因此可知水位差愈大则水轮机所得动能愈大，可转换之电能愈高。

因水力发电厂所发出的电力其电压低，要输送到远距离的用户，必须将电压经过变压器提高后，再由架空输电路输送到用户集中区的变电所，再次降低为适合于家庭用户、工厂之用电设备之电压，并由配电线输电到各工厂及家庭用户。

水力发电依其开发功能及运转型式可分为惯常水力发电与抽蓄水力发电两种1.惯常水力发电流程惯常水力发电的流程为：河川的水经由拦水设施攫取后，经过压力隧道、压力钢管等水路设施送至电厂，当机组须运转发电时，打开主阀(类似家中水龙头之功能)，后开启导翼(实际控制输出力量的小水门)使水冲击水轮机，水轮机转动后带动发电机旋转，于发电机加入励磁后，发电机建立电压，并于断路器投入后开始将电力送至电力系统。

如果要调整发电机组的出力，可以调整导翼的开度增减水量来达成，发电后的水经由尾水路回到河道，供给下游的用水使用。

1.抽蓄式水力电厂抽蓄式水力电厂与惯常水力电厂不同，它的水流是双方向，设有上池及下池。

白天发电流程与惯常水力电厂相同，于夜间电力系统离峰时段，利用原有的发电机当作马达运转，带动水轮机将下池的水抽到上池。

如此循环利用，原则上发电后的水并不排掉。

1.1自然资源优势全球水电资源的蕴藏量十分可观，据有关最新资料统计，目前世界上已估算出的水电资源的理论蕴藏大约为40000~50000TWh/年，其中大约13000~14000TWh/年技术上具有开发的可行性。

水力发电机组工作原理
水力发电机组利用水流的动能来产生电能。

具体工作原理如下：
1. 水源供给：水力发电机组需要有充足的水源供给。

通常，水会从水库、河流或自然湖泊中引入。

2. 水流控制：水流通过堤坝或闸门进行调节和控制。

这样可以控制流入水轮机的水量和水压。

3. 水轮机的工作：水流进入水轮机，推动叶片转动。

水轮机通常由水轮、轴和发电机组成。

水轮利用水流的动能转动，通过轴传递转动力量给发电机。

4. 电能输出：水轮机转动的同时，发电机也被带动转动。

发电机内部的绕组通过磁场感应原理，将机械能转化为电能。

这样产生的交流电经过变压器，最终输出为符合要求的电能。

需要注意的是，水力发电机组的效率与水的流量、水压和水轮机的设计有关。

通过合理控制水流和优化水轮机设计，可以提高发电机组的工作效率。

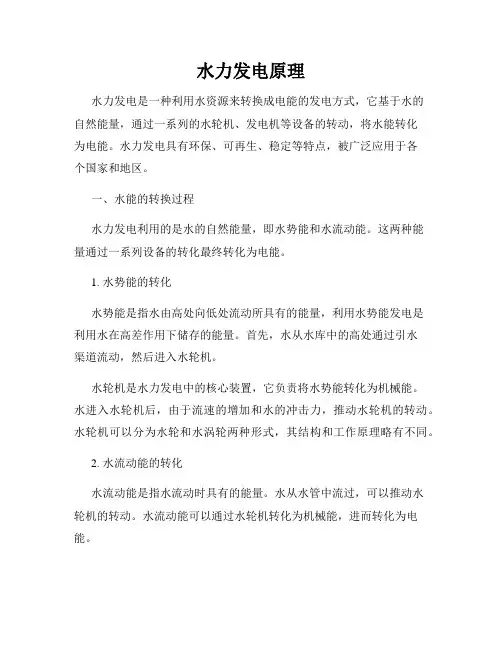

水力发电原理水力发电是一种利用水资源来转换成电能的发电方式，它基于水的自然能量，通过一系列的水轮机、发电机等设备的转动，将水能转化为电能。

水力发电具有环保、可再生、稳定等特点，被广泛应用于各个国家和地区。

一、水能的转换过程水力发电利用的是水的自然能量，即水势能和水流动能。

这两种能量通过一系列设备的转化最终转化为电能。

1. 水势能的转化水势能是指水由高处向低处流动所具有的能量，利用水势能发电是利用水在高差作用下储存的能量。

首先，水从水库中的高处通过引水渠道流动，然后进入水轮机。

水轮机是水力发电中的核心装置，它负责将水势能转化为机械能。

水进入水轮机后，由于流速的增加和水的冲击力，推动水轮机的转动。

水轮机可以分为水轮和水涡轮两种形式，其结构和工作原理略有不同。

2. 水流动能的转化水流动能是指水流动时具有的能量。

水从水管中流过，可以推动水轮机的转动。

水流动能可以通过水轮机转化为机械能，进而转化为电能。

水流动能的转化过程中，还需要考虑水流动的损耗和能量损失。

例如，水流动时会有一定的摩擦，还会导致水流量的减少等。

因此，在设计水力发电厂时需要考虑这些能源损失，以提高发电效率。

二、水力发电厂的构成水力发电厂通常由以下几部分组成：水库、引水系统、水轮机、发电机、变电站等。

1. 水库水库是储存水资源的地方，它通常建在山谷或河流上游，以便收集降雨和融雪水。

在水库里，水可以被调度和控制。

水库的建设对于水力发电的持续运行和发电效率起着至关重要的作用。

2. 引水系统引水系统用于将水从水库引导到水轮机处。

它通常包括引水渠道、水导管和调流设备等。

引水系统的设计要考虑水流平稳、水量调配合理，以及最大程度地减少能量损失。

3. 水轮机与发电机水轮机是将水能转化为机械能的关键装置。

它通常由水轮和水涡轮组成，通过转动驱动发电机。

发电机是将机械能转化为电能的装置。

当水轮机转动时，通过发电机的电磁感应原理，将机械能转化为交流电能。

发电机是水力发电厂的最终发电装置。

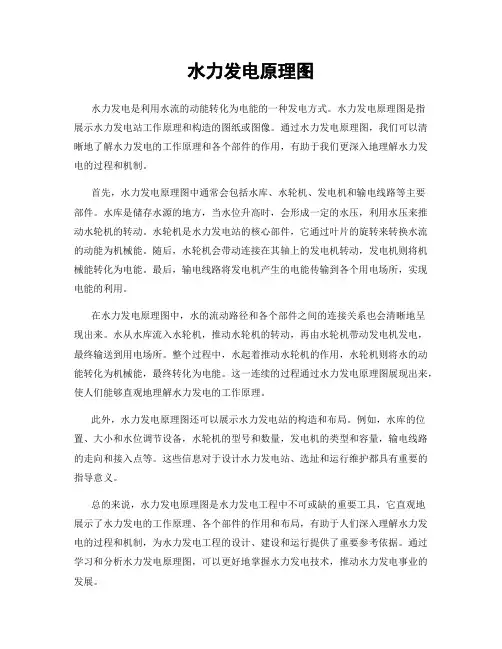

水力发电原理图水力发电是利用水流的动能转化为电能的一种发电方式。

水力发电原理图是指展示水力发电站工作原理和构造的图纸或图像。

通过水力发电原理图，我们可以清晰地了解水力发电的工作原理和各个部件的作用，有助于我们更深入地理解水力发电的过程和机制。

首先，水力发电原理图中通常会包括水库、水轮机、发电机和输电线路等主要部件。

水库是储存水源的地方，当水位升高时，会形成一定的水压，利用水压来推动水轮机的转动。

水轮机是水力发电站的核心部件，它通过叶片的旋转来转换水流的动能为机械能。

随后，水轮机会带动连接在其轴上的发电机转动，发电机则将机械能转化为电能。

最后，输电线路将发电机产生的电能传输到各个用电场所，实现电能的利用。

在水力发电原理图中，水的流动路径和各个部件之间的连接关系也会清晰地呈现出来。

水从水库流入水轮机，推动水轮机的转动，再由水轮机带动发电机发电，最终输送到用电场所。

整个过程中，水起着推动水轮机的作用，水轮机则将水的动能转化为机械能，最终转化为电能。

这一连续的过程通过水力发电原理图展现出来，使人们能够直观地理解水力发电的工作原理。

此外，水力发电原理图还可以展示水力发电站的构造和布局。

例如，水库的位置、大小和水位调节设备，水轮机的型号和数量，发电机的类型和容量，输电线路的走向和接入点等。

这些信息对于设计水力发电站、选址和运行维护都具有重要的指导意义。

总的来说，水力发电原理图是水力发电工程中不可或缺的重要工具，它直观地展示了水力发电的工作原理、各个部件的作用和布局，有助于人们深入理解水力发电的过程和机制，为水力发电工程的设计、建设和运行提供了重要参考依据。

通过学习和分析水力发电原理图，可以更好地掌握水力发电技术，推动水力发电事业的发展。

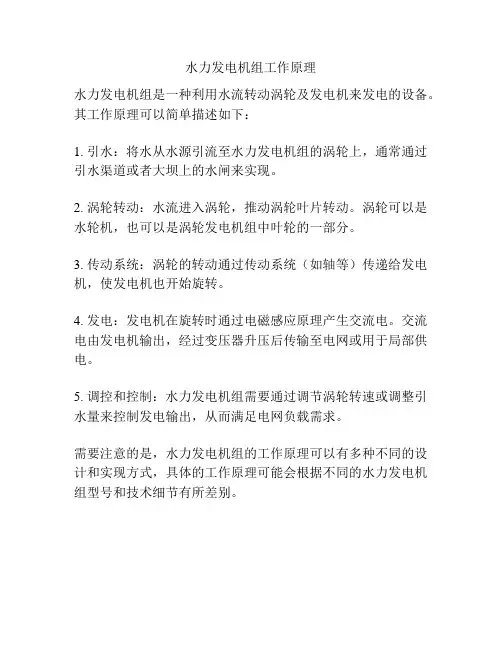

水力发电机组工作原理
水力发电机组是一种利用水流转动涡轮及发电机来发电的设备。

其工作原理可以简单描述如下：
1. 引水：将水从水源引流至水力发电机组的涡轮上，通常通过引水渠道或者大坝上的水闸来实现。

2. 涡轮转动：水流进入涡轮，推动涡轮叶片转动。

涡轮可以是水轮机，也可以是涡轮发电机组中叶轮的一部分。

3. 传动系统：涡轮的转动通过传动系统（如轴等）传递给发电机，使发电机也开始旋转。

4. 发电：发电机在旋转时通过电磁感应原理产生交流电。

交流电由发电机输出，经过变压器升压后传输至电网或用于局部供电。

5. 调控和控制：水力发电机组需要通过调节涡轮转速或调整引水量来控制发电输出，从而满足电网负载需求。

需要注意的是，水力发电机组的工作原理可以有多种不同的设计和实现方式，具体的工作原理可能会根据不同的水力发电机组型号和技术细节有所差别。

水力发电原理
水力发电原理是利用水的动能转化为机械能，进而再转化为电能的一种发电方式。

具体来说，水力发电利用水流的流动能量，通过引导和控制水流的流向和速度，将水的能量转化为水轮机的机械能。

水轮机是将水流动能转化为旋转能的装置，通过水轮机的旋转运动带动发电机产生电能。

水力发电主要依靠水的自然力量，如河流、湖泊等自然水源。

在水力发电厂中，通常建设大坝来蓄积水源，形成水库。

当水库中的水流经过大坝时，由于重力的作用，水的高度会产生一定的压力。

这时，打开大坝上的水闸，水就会从高处流向低处，形成流动的水流。

水流通过引导设施进入水轮机，使其转动。

水轮机分为垂直轴水轮机和水平轴水轮机两种类型。

垂直轴水轮机主要由水轮和发电机组成，水流冲击水轮使其转动，进而带动发电机转动产生电能。

水平轴水轮机则是将水流引导到叶轮上，水的流动能量推动叶轮旋转，通过轴将旋转能带动发电机转动。

发电机是水力发电系统的核心设备，它将水轮机的旋转能转化为电能。

发电机由转子和定子组成，当转子旋转时，磁场发生变化，从而在定子中产生电压。

这样，通过电磁感应原理，旋转能被转化为电能。

水流越大、高度越高，水力发电的效率就越高。

因此，在设计水力发电站时，通常会选择地势较高且水流充足的地区建设。

水力发电具有环保、持续、可再生等优点，是一种清洁能源的重要形式，被广泛应用于世界各地。

水力发电的基本流程及发电系统设备简介水力发电的基本流程1、什么是水电站？水电站枢纽的组成。

水电站是将水能转变为电能的水力装置，它由各种水工建筑物，以及发电、变电、配电等机械、电气设备，组成为一个有机的综合体，互相配合，协同工作，这种水力装置，就是水电站枢纽或者水力枢纽，简称水电站。

它由挡水建筑物、泄水建筑物、进水建筑物、引水建筑物、平水建筑物及水电站厂房等水工建筑物共7个部分组成，机电设备则安装在各种建筑物上，主要是在厂房内及其附近。

（1）挡水建筑物。

是拦截水流、雍高水位、形成水库，以集中落差、调节流量的建筑物，例如坝和闸。

（2）泄水建筑物。

其作用主要是泄放水库容纳不了的来水，防止洪水漫过坝顶，确保水库安全运用，因而是水库中必不可少的建筑物，例如溢流坝、河岸溢洪道、坝下泄水管及隧洞、引水明渠溢水道等。

（3）进水建筑物。

使水轮机从河流或水库取得所需的流量，如进水口。

（4）引水建筑物。

引水建筑物是引水式或混合式水电站中，用来集中落差（对混合式水电站而言，则只是集中总会落差）和输送流量的工程设施，如明渠、隧洞等。

有时水轮机管道也被称为引水建筑物，但严格说来，由于它主要是输送流量的，所以与同时具有集中落差和输送流量双重作用的引水建筑物并不完全相同。

有些水电站具有较长的尾水隧洞及尾水渠道，这也属于引水建筑物。

（5）平水建筑物。

其作用是当负荷突然变化引起引水系统中流量和压力剧烈波动时，借以调整供水流量及压力，保证引水建筑物、水轮机管道的安全和水轮发电机组的稳定运行。

如引水式或混合式水电站的引水系统中设置的平水建筑物如压力池或高压池。

（6）厂区建筑物。

包括厂房、变电站和开关站。

厂房是水电站枢纽中最重要的建筑物之一，它不同于一般的工业厂房，而是是水力机械、电气设备等有机地结合在一起的特殊的水工建筑物；变电站是安装升压变压器的场所；而开关站则是安装各种高压配电装置的地方，故也称高压配电场。

（7）枢纽中的其它建筑物。

水力发电工作原理水力发电是一种利用水能转化为电能的发电方式，其工作原理可以分为水库水流传动、水动力传动和机械转动三个环节。

本文将详细介绍水力发电的工作原理。

一、水库水流传动水力发电的第一步是准备水源，通常是通过建设水库来储存水能。

在水库储存水能的同时，也起到对洪水调控和供水的功能。

当需要发电时，打开水库的水闸，使积蓄的水能以一定的流量流入下游的水轮机。

二、水动力传动水流通过水轮机时，水能被转化为机械能。

水轮机是水力发电的核心设备，它通过叶轮将水能转化为旋转动能。

水轮机根据不同的工作原理和结构形式可分为水轮式（如斜流式、内流式）、水涡轮式（如法氏涡轮、混流涡轮）和水射流式（如多喷水轮机、型腔式喷水轮机）等不同类型。

三、机械转动水轮机转动后，通过传动装置（如轴、齿轮等）将机械能传递给发电机组。

发电机组将机械能转化为电能。

发电机是利用电磁感应原理工作的，当转子转动时，产生的磁场相对于定子线圈，会在定子线圈中产生电磁感应电势，进而产生电流，实现电能的转化和输出。

四、其他相关设施在水力发电过程中，还需要配备相应的水利工程设施。

例如，闸门用于调节水流量、水位和进出水口的开启大小；输水管道用于引导水流到达水轮机；发电站则包括了水轮机、发电机组、控制系统、变压器等设备。

水力发电的原理基于自然界的水资源和水能转化原理，与其他发电方式相比，具有可再生、清洁、低耗能等优点。

但也需要综合考虑水资源充沛程度、水力发电厂的建设成本和环境影响等因素。

总结：水力发电的工作原理可归纳为水库水流传动、水动力传动和机械转动三个环节。

通过合理利用水资源，将水能转化为机械能，再经过传动装置转化为电能，实现发电的目的。

水力发电是一种可再生、清洁的发电方式，对于可持续发展和应对能源危机具有重要意义。

水力发电机工作原理水力发电机是一种利用水流能量来产生电能的装置。

它的工作原理基于水的重力势能和动能转化为机械能，再通过发电机将机械能转化为电能的过程。

以下将详细介绍水力发电机的工作原理及其组成部分。

一、水流进入导流系统水力发电机最核心的组件是导流系统。

导流系统的主要作用是引导水流进入水轮机，并使水的流速和动能得到充分利用。

通常，导流系统由水库、水闸和引水渠道等组成。

水从水库流出，经过水闸控制水流的流量和压力，然后通过引水渠道进入水轮机。

二、水轮机的转动水轮机是水力发电机中的关键设备。

在水流进入水轮机之前，需要经过调整叶片角度才能达到最佳转速。

水轮机主要分为两种类型：涡轮式和斜流式。

1. 涡轮式水轮机涡轮式水轮机通过水流的作用将轮叶转动，达到机械转化能的目的。

涡轮式水轮机又可以分为多种型号，如混流式水轮机、轴流式水轮机和反击式水轮机等。

根据水流的不同工作原理，涡轮式水轮机可以选择合适的类型来提高效率。

2. 斜流式水轮机斜流式水轮机中的轮叶与涡轮式水轮机有所不同。

它的轮叶设计成弯曲的形状，使水流在流经时产生旋转和升力，从而推动轮轴的转动。

斜流式水轮机适用于流量较小和水头较大的情况下，具有较高的效率。

三、水能转化为机械能当水流通过水轮机时，水的能量将转化为机械能。

水的压力和动能将由水轮机的叶片转化为旋转动能。

轮轴连接水轮机，当水轮机开始旋转时，轮轴也随之旋转。

四、机械能转化为电能水轮机转动的轮轴将机械能传递给发电机，进而转化为电能。

发电机中的转子通过磁场与定子之间的相对旋转产生电动势。

当转子旋转时，电场的磁通量发生变化，并在定子线圈中产生感应电流。

这种感应电流经过变压器变电压后，输送到电网供电使用。

五、电能传输和利用水力发电机所产生的电能经过变压器升压，然后通过输电线路传输到用户所在地区。

在用户处，电能经过配电箱和电表的控制和测量后，供应给各个家庭、企业等用电设备使用。

综上所述，水力发电机利用水流能量转化为机械能，再由发电机将机械能转化为电能。
