水电厂设备组成、结构和基本原理

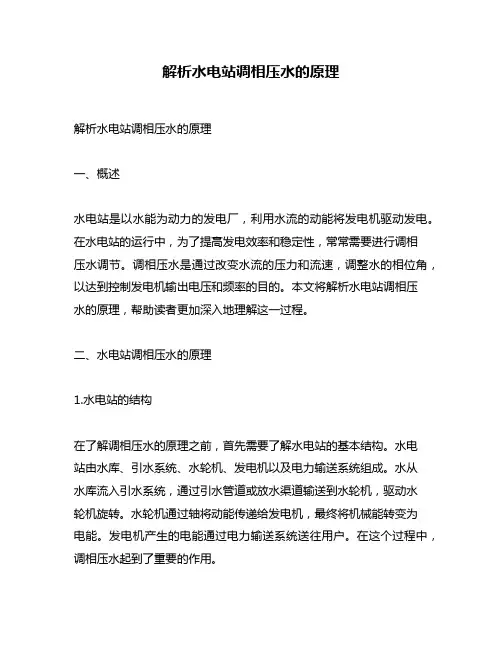

解析水电站调相压水的原理解析水电站调相压水的原理一、概述水电站是以水能为动力的发电厂，利用水流的动能将发电机驱动发电。

在水电站的运行中，为了提高发电效率和稳定性，常常需要进行调相压水调节。

调相压水是通过改变水流的压力和流速，调整水的相位角，以达到控制发电机输出电压和频率的目的。

本文将解析水电站调相压水的原理，帮助读者更加深入地理解这一过程。

二、水电站调相压水的原理1.水电站的结构在了解调相压水的原理之前，首先需要了解水电站的基本结构。

水电站由水库、引水系统、水轮机、发电机以及电力输送系统组成。

水从水库流入引水系统，通过引水管道或放水渠道输送到水轮机，驱动水轮机旋转。

水轮机通过轴将动能传递给发电机，最终将机械能转变为电能。

发电机产生的电能通过电力输送系统送往用户。

在这个过程中，调相压水起到了重要的作用。

2.调相压水的作用调相压水是通过改变水轮机的入口压力和流速，来调节水轮机的转速，从而控制发电机的输出电压和频率。

电力系统的稳定性要求发电机的输出电压和频率保持在合理的范围内，且变化较小。

而水轮机的转速与发电机的输出电压和频率直接相关，因此调相压水可以实现对发电机输出的精确控制。

通过改变水流的相位角，调相压水可以使发电机输出电压和频率的微小变化在可接受范围内。

3.调相压水的原理水电站调相压水的原理基于调节水轮机叶片的开启程度和水流量来实现。

在水轮机叶片的调整过程中，通过改变引水系统中的闸门或调节叶片的角度，可以调节水流进入水轮机的流量和速度。

当需要调节发电机输出电压和频率时，控制系统会根据电力系统的需求，通过信号传输给调相装置。

调相装置会根据信号的输入，调整水轮机叶片的开启程度和水流量，使水流的相位角发生变化，从而实现对发电机输出的调控。

4.调相压水的影响因素调相压水涉及的影响因素主要包括水轮机的特性曲线、发电机和电力系统的需求、调相设备的性能等。

水轮机的特性曲线描述了水轮机在不同流量和压力条件下的输出特性，对调相压水的影响较大。

水电厂设备组成结构和基本原理水电厂是通过对水资源进行开发利用来发电的工业企业。

水电厂的设备组成结构和基本原理主要包括水源引导水工程、水轮发电机组、变电设备和输电线路等。

一、水源引导水工程水源引导水工程主要包括水库、溢洪道、引水渠道和尾水渠道等设施。

水库是储存水资源的地方，通过设置溢洪道控制水位，再通过引水渠道将水流引入水轮发电机组进行发电，尾水则通过尾水渠道排出。

水源引导水工程是水电厂的核心设施，其主要原理是利用水库积累足够的水量，以及通过溢洪道和引水渠道将水流引入发电机组，将水能转化为机械能，从而驱动发电机转动，产生电能。

二、水轮发电机组水轮发电机组是水电厂最重要的设备，主要由水轮机、发电机和调速装置等组成。

水轮机是将水流能量转换为机械能的装置，通常由水轮叶片、导叶和转子等部件构成；发电机是将机械能转化为电能的装置，通过转子和定子之间的磁场相互作用产生感应电动势。

水轮发电机组的基本原理是利用水的压力和动能将水轮机带动转动，通过转子和定子的磁场感应作用产生电流，进而产生电能。

三、变电设备变电设备主要包括变压器、开关设备和保护装置等。

变压器是将水轮发电机的低压电能升压为输电线路所需的高压电能的装置，通过变压器站将电能输送到输电线路上；开关设备用于对电流进行控制和启动，确保电流的正常传输；保护装置用于对电力系统进行监控和保护，如过流保护、短路保护和接地保护等。

变电设备的基本原理是将发电机产生的电能升压至输电线路所需的电压等级，并通过开关设备对电流进行控制和保护，保障电力系统的正常运行。

四、输电线路输电线路是将发电厂产生的电能送入用户所需地点的线路系统。

输电线路主要由输电塔、输电线、绝缘子、地线和断路器等组成。

输电塔用于支撑输电线，通过绝缘子将线路与电塔隔离，地线则用于防止电流通过人体产生危险，断路器用于对线路进行事故隔离和保护。

输电线路的基本原理是将发电厂产生的电能通过输电线路传输到用户所需地点，确保电能的稳定和可靠传输。

第一章 绪论一、 水电站的类型根据集中水头方式的不同，水电站分为：坝式水电站，引水式水电站和混合式水电站 二、水力发电原理：水能→水轮机→机械能→发电机→电能→输变线路→用户 三、水轮机概念：水流能量转换成旋转机械能的动力机械。

四、水轮机的基本工作参数 ㈠工作水头Ｈ1、定义 ：水轮机进口断面和出口断面之间单位重量水流能量的差值。

设计水头Ｈr 、最大水头Ｈmax 、最小水头Ｈmin2、公式：水能由位置水头、压力水头、速度水头组成。

图1-1 立式水轮机的水头示意图⎪⎪⎭⎫⎝⎛++-⎪⎪⎭⎫ ⎝⎛++=-=gV P Z g V P Z E E H ⅡⅡⅡⅡⅠⅠⅠⅠⅡⅠ2222αγαγ （1－1）式中 E ——单位重量水体的能量，m ；Z ——相对某一基准的位置高度，m ； P ——相对压力，N/m 2或Pa ； V ——断面平均流速，m/s ； α——断面动能不均匀系数；γ——水的重度，其值为9810N/m 3；g ——重力加速度，m/s 2。

式（1-1）中，计算常取g V ⅡⅠ2,12ααα==称为某截面的水流单位动能，即比动能（m ）；γP 称为某截面的水流单位压力势能，即比压能（m ）；Z 称为某截面的水流单位位置势能，即比位能（m ）。

g V 22α、γP 与Z 的三项之和为某水流截面水的总比能。

水轮机水头H 又称净水头，是水轮机做功的有效水头。

上游水库的水流经过进水口拦污栅、闸门和压力水管进入水轮机，水流通过水轮机做功后，由尾水管排至下游。

上、下游水位差值称为水电站的毛水头g H ，其单位为m 。

水轮机的工作水头又可表示为1-∆-=A g h H H （1-2） 式中gH ——水电站毛水头，m ；h ∆——水电站引水建筑物中的水力损失，m 。

从式（1-2）可知，水轮机的水头随着水电站的上下水位的变化而改变，常用取几个特征水头表示水轮机水头的范围。

特征水头包括最大水头Ｈmax 、最小水头Ｈmin 、加权平均水头Ｈa 、设计水头Ｈr 等，这些特征水头由水能计算给出。

水电厂基础必学知识点
1. 水电厂的组成：水电厂一般由水源、水坝、水轮发电机组、变电设备和输电线路等组成。

2. 水电的发电原理：水电利用水流的动能转换成机械能，再通过水轮发电机组将机械能转换成电能。

3. 水电站的分类：按水流状况分为常年型和调节型水电站；按设计用途分为电力型和供水型水电站。

4. 水坝的作用：水坝用于拦截水流，形成蓄水库，增加水头压力，提供足够的水能。

5. 水轮发电机组的结构：水轮发电机组一般由水轮机、发电机和其他辅助设备组成。

6. 供水型水电站的特点：供水型水电站的主要目的是为城市、农村等供应生活用水和灌溉水，发电量较少。

7. 电力型水电站的特点：电力型水电站的主要目的是发电，发电量较大，通常用于为大型城市或工业区供电。

8. 水电站的调度控制：水电站需要按照电力需求和水流情况进行调度控制，以保证供电的稳定性和效益的最大化。

9. 水电站的环保措施：水电站建设和运营应遵循环保要求，采取合适的措施减少环境污染，保护生态环境。

10. 水电厂的安全措施：水电厂应具备安全设备和消防设施，制定安全操作规程，确保人员和设备的安全。

第一章概述第一节、水电厂基础知识一、水电站分类水电站可分为：1.坝后式：电站主厂房紧靠坝体，与坝体为一体。

如三峡电站。

2.引水式：电站主厂房在水库下游一定距离，发电用水由引水隧洞或渠道引入厂房，这种形式最为常见。

3.混合式：就是将以上两种形式融为一体。

在我们国家不常见。

4.抽水蓄能式：在系统电力过剩时将做过功的水抽入水库在系统电力紧张时再次用于发电。

5.潮汐式：利用海水涨、退潮时的落差发电。

二、水电站主要工作方式：水电站主要工作方式及电能的产生过程：水库引水隧洞（或明渠）调压井（或前池）压力钢管主阀水轮机导流部件水轮机转轮（转动：这是水电站对水能的利用过程）主轴发电机转子发电机定子出口断路器主变压器（升压变压器）开关站（电站生产过程完结）电力系统注解：水库集存水能能量，水能从取水口进入引水隧洞（或明渠），再由引水隧洞（或明渠）引入调压井（或前池），经过调压闸（只有调压井有，前池没有该设备）进入压力钢管，再经过主阀（有蝴蝶阀和球阀之分）进入水轮机的导水机构，冲动水轮机转轮，使其转动。

水轮机转轮带动主轴（主轴是连接发电机转子的）旋转，使发电机转子与其做同步旋转，由发电机定子绕着切割转子磁极的磁力线产生交流电能（电能产生），发电机生产的电能经过出口断路器进入主变压器（升压变压器）升压后经开关站分配给系统，再由变电站降压后分配给用户线路，最后经线路变压器（我们在路边可以看到的变压器）分配给用户。

三、水电站设备分类水电站设备分为：水文、水工、水动、电气一次、电气二次和计算机监控（现代设备）设备。

1.水文设备：提供水能资源的实时和预报数据，用于水库的实时调度（发电用水和防洪泄水依据）。

2.水工设备：保证水电站建筑的安全的设备（如：泄洪闸门、取水口闸门、栏污栓等）。

3.水动设备：把水能转换为旋转机械能的设备及其控制他的机械设备（如水轮机、调速器等）。

4.电气一次设备：是生产、传输电能的设备及其测量、使用电能的机械设备（如断路器、变压器、互感器、电动机等）。

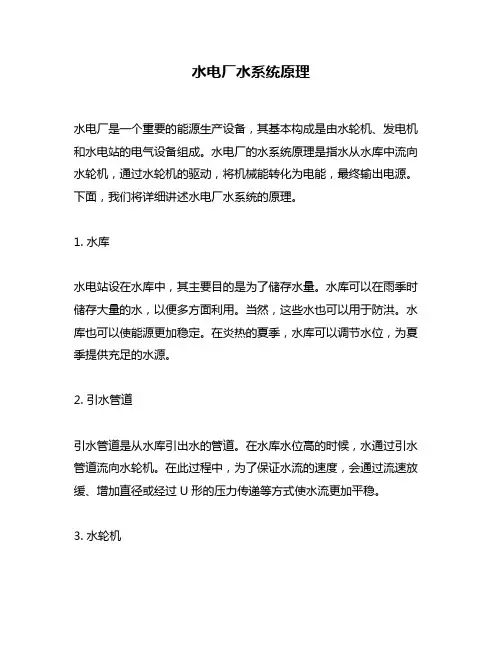

水电厂水系统原理水电厂是一个重要的能源生产设备，其基本构成是由水轮机、发电机和水电站的电气设备组成。

水电厂的水系统原理是指水从水库中流向水轮机，通过水轮机的驱动，将机械能转化为电能，最终输出电源。

下面，我们将详细讲述水电厂水系统的原理。

1. 水库水电站设在水库中，其主要目的是为了储存水量。

水库可以在雨季时储存大量的水，以便多方面利用。

当然，这些水也可以用于防洪。

水库也可以使能源更加稳定。

在炎热的夏季，水库可以调节水位，为夏季提供充足的水源。

2. 引水管道引水管道是从水库引出水的管道。

在水库水位高的时候，水通过引水管道流向水轮机。

在此过程中，为了保证水流的速度，会通过流速放缓、增加直径或经过U形的压力传递等方式使水流更加平稳。

3. 水轮机水轮机是水电厂中最重要的电源。

水轮机通过旋转将水的运动能量转化为机械能，再通过与发电机的配合，将机械能转化为电能。

水轮机主要有垂直和水平两种类型，垂直轴流和水平轴流两种类型，具有结构简单、效率稳定等优点。

同时，通过水轮机、水轮轴和发电机的互相联动，将电能输出到输电线路上。

4. 发电机发电机是水电厂中最重要的设备之一。

发电机将水轮机传回的机械能转化为电能。

发电机的转矩，电流和电压都是固定不变的。

发电机的大小和水轮机的大小成正比，因此在设计水电厂时，需要根据供给的电力的大小来确定发电机的大小。

5. 输电电缆输电电缆是水电厂中将电能输出的重要设备。

输电线路是将电力从水电厂输送到远方的铁路、公路和工厂。

输电电缆主要有铁塔输电、木杆输电、地下输电等几种方式。

以上是水电厂水系统原理的详细介绍。

水轮机和发电机的功能互补，它们在水系统中扮演着重要的角色。

因此，在设计水电厂时，需要充分考虑这些因素来确保其稳定运行并大量地输出电力。

同时，我们也要保护水资源，避免随意开采或污染水库，保护环境。

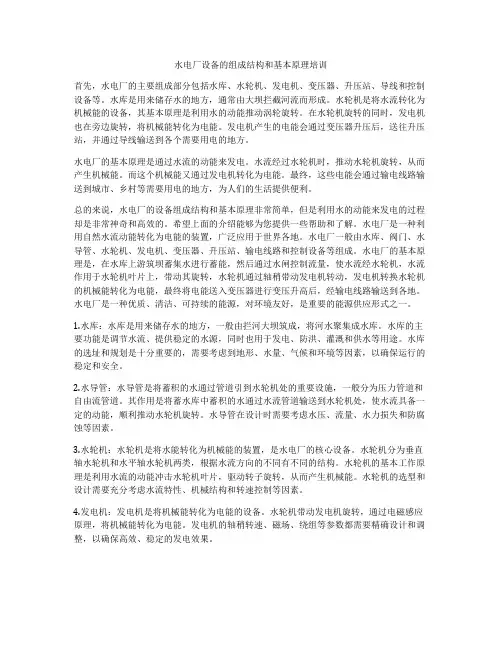

水电厂设备的组成结构和基本原理培训首先，水电厂的主要组成部分包括水库、水轮机、发电机、变压器、升压站、导线和控制设备等。

水库是用来储存水的地方，通常由大坝拦截河流而形成。

水轮机是将水流转化为机械能的设备，其基本原理是利用水的动能推动涡轮旋转。

在水轮机旋转的同时，发电机也在旁边旋转，将机械能转化为电能。

发电机产生的电能会通过变压器升压后，送往升压站，并通过导线输送到各个需要用电的地方。

水电厂的基本原理是通过水流的动能来发电。

水流经过水轮机时，推动水轮机旋转，从而产生机械能。

而这个机械能又通过发电机转化为电能。

最终，这些电能会通过输电线路输送到城市、乡村等需要用电的地方，为人们的生活提供便利。

总的来说，水电厂的设备组成结构和基本原理非常简单，但是利用水的动能来发电的过程却是非常神奇和高效的。

希望上面的介绍能够为您提供一些帮助和了解。

水电厂是一种利用自然水流动能转化为电能的装置，广泛应用于世界各地。

水电厂一般由水库、阀门、水导管、水轮机、发电机、变压器、升压站、输电线路和控制设备等组成。

水电厂的基本原理是，在水库上游筑坝蓄集水进行蓄能，然后通过水闸控制流量，使水流经水轮机，水流作用于水轮机叶片上，带动其旋转，水轮机通过轴稍带动发电机转动，发电机转换水轮机的机械能转化为电能，最终将电能送入变压器进行变压升高后，经输电线路输送到各地。

水电厂是一种优质、清洁、可持续的能源，对环境友好，是重要的能源供应形式之一。

1.水库：水库是用来储存水的地方，一般由拦河大坝筑成，将河水聚集成水库。

水库的主要功能是调节水流、提供稳定的水源，同时也用于发电、防洪、灌溉和供水等用途。

水库的选址和规划是十分重要的，需要考虑到地形、水量、气候和环境等因素，以确保运行的稳定和安全。

2.水导管：水导管是将蓄积的水通过管道引到水轮机处的重要设施，一般分为压力管道和自由流管道。

其作用是将蓄水库中蓄积的水通过水流管道输送到水轮机处，使水流具备一定的动能，顺利推动水轮机旋转。
