第十二章房屋建筑图样画法

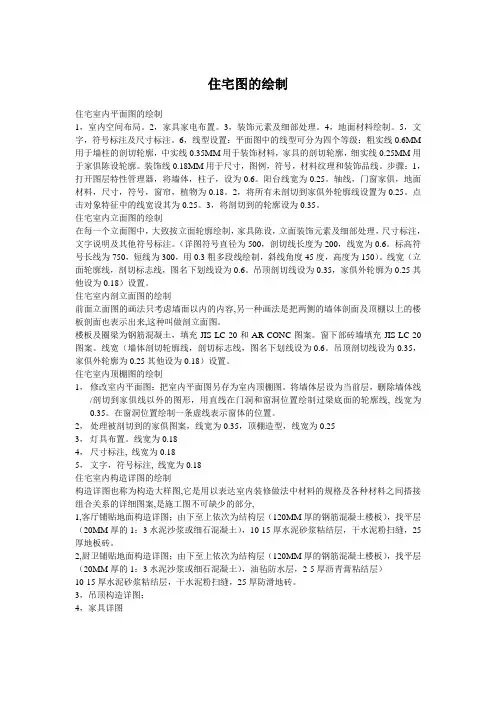

住宅图的绘制住宅室内平面图的绘制1，室内空间布局。

2，家具家电布置。

3，装饰元素及细部处理。

4，地面材料绘制。

5，文字，符号标注及尺寸标注。

6，线型设置：平面图中的线型可分为四个等级：粗实线0.6MM 用于墙柱的剖切轮廓，中实线0.35MM用于装饰材料，家具的剖切轮廓，细实线0.25MM用于家俱陈设轮廓。

装饰线0.18MM用于尺寸，图例，符号，材料纹理和装饰品线。

步骤：1，打开图层特性管理器，将墙体，柱子，设为0.6。

阳台线宽为0.25。

轴线，门窗家俱，地面材料，尺寸，符号，窗帘，植物为0.18。

2，将所有未剖切到家俱外轮廓线设置为0.25。

点击对象特征中的线宽设其为0.25。

3，将剖切到的轮廓设为0.35。

住宅室内立面图的绘制在每一个立面图中，大致按立面轮廓绘制，家具陈设，立面装饰元素及细部处理，尺寸标注，文字说明及其他符号标注。

（详图符号直径为500，剖切线长度为200，线宽为0.6。

标高符号长线为750，短线为300，用0.3粗多段线绘制，斜线角度45度，高度为150）。

线宽（立面轮廓线，剖切标志线，图名下划线设为0.6。

吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。

住宅室内剖立面图的绘制前面立面图的画法只考虑墙面以内的内容,另一种画法是把两侧的墙体剖面及顶棚以上的楼板剖面也表示出来,这种叫做剖立面图。

楼板及圈梁为钢筋混凝土，填充JIS-LC-20和AR-CONC图案。

窗下部砖墙填充JIS-LC-20图案。

线宽（墙体剖切轮廓线，剖切标志线，图名下划线设为0.6。

吊顶剖切线设为0.35，家俱外轮廓为0.25其他设为0.18）设置。

住宅室内顶棚图的绘制1，修改室内平面图：把室内平面图另存为室内顶棚图。

将墙体层设为当前层，删除墙体线/剖切到家俱线以外的图形，用直线在门洞和窗洞位置绘制过梁底面的轮廓线, 线宽为0.35。

在窗洞位置绘制一条虚线表示窗体的位置。

2，处理被剖切到的家俱图案，线宽为0.35，顶棚造型，线宽为0.253，灯具布置。

“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

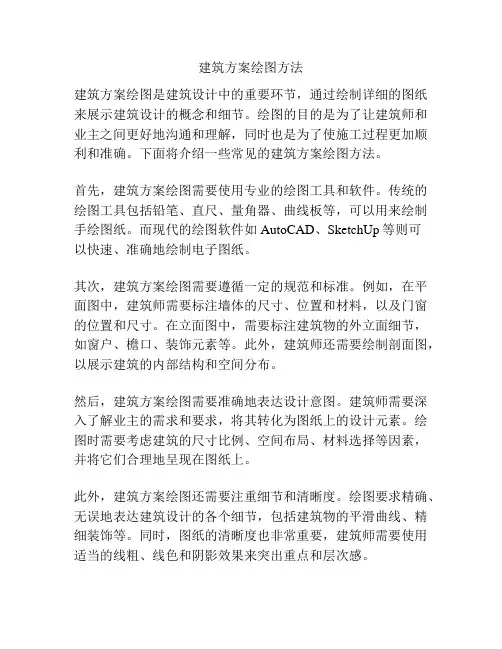

建筑方案绘图方法建筑方案绘图是建筑设计中的重要环节，通过绘制详细的图纸来展示建筑设计的概念和细节。

绘图的目的是为了让建筑师和业主之间更好地沟通和理解，同时也是为了使施工过程更加顺利和准确。

下面将介绍一些常见的建筑方案绘图方法。

首先，建筑方案绘图需要使用专业的绘图工具和软件。

传统的绘图工具包括铅笔、直尺、量角器、曲线板等，可以用来绘制手绘图纸。

而现代的绘图软件如AutoCAD、SketchUp等则可以快速、准确地绘制电子图纸。

其次，建筑方案绘图需要遵循一定的规范和标准。

例如，在平面图中，建筑师需要标注墙体的尺寸、位置和材料，以及门窗的位置和尺寸。

在立面图中，需要标注建筑物的外立面细节，如窗户、檐口、装饰元素等。

此外，建筑师还需要绘制剖面图，以展示建筑的内部结构和空间分布。

然后，建筑方案绘图需要准确地表达设计意图。

建筑师需要深入了解业主的需求和要求，将其转化为图纸上的设计元素。

绘图时需要考虑建筑的尺寸比例、空间布局、材料选择等因素，并将它们合理地呈现在图纸上。

此外，建筑方案绘图还需要注重细节和清晰度。

绘图要求精确、无误地表达建筑设计的各个细节，包括建筑物的平滑曲线、精细装饰等。

同时，图纸的清晰度也非常重要，建筑师需要使用适当的线粗、线色和阴影效果来突出重点和层次感。

最后，建筑方案绘图需要进行持续的反馈和修正。

建筑师在进行绘图的过程中，往往需要与业主和其他专业人员进行多次的沟通和讨论，以确保图纸能够准确地表达设计意图和满足各方需求。

根据反馈和修正意见，建筑师需要及时对图纸进行修改和完善。

总之，建筑方案绘图是建筑设计过程中的重要环节，需要使用专业的绘图工具和软件，并遵循一定的标准和规范。

绘图过程需要准确地表达设计意图，并注重细节和清晰度。

同时，建筑师还需要进行持续的反馈和修正，以确保图纸能够满足各方需求。

通过合理的绘图方法，可以有效地传达建筑设计的概念和细节，为建筑项目的实施提供指导和支持。

建筑制图标准图样画法4 图样画法4．1 平面图4．1．1 平面图的方向宜与总图方向一致。

平面图的长边宜与横式幅面图纸的长边一致。

4．1．2 在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。

4．1．3 除顶棚平面图外，各种平面图应按正投影法绘制。

4．1．4 建筑物平面图应在建筑物的门窗洞口处水平剖切俯视，屋顶平面图应在屋面以上俯视，图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分时，应采用虚线绘制。

4．1．5 建筑物平面图应注写房间的名称或编号。

编号应注写在直径为6mm细实线绘制的圆圈内，并应在同张图纸上列出房间名称表。

4．1．6 平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图。

各区应分别用大写拉丁字母编号。

在组合示意图中需提示的分区，应采用阴影线或填充的方式表示。

4．1．7 顶棚平面图宜采用镜像投影法绘制。

4．1．8 室内立面图的内视符号(图4．1．8-1)应注明在平面图上的视点位置、方向及立面编号(图4．1．8-2，4．1．8-3)。

符号中的圆圈应用细实线绘制，可根据图面比例圆圈直径选择8mm～12mm。

立面编号宜用拉丁字母或阿拉伯数字。

4．2 立面图4．2．1 各种立面图应按正投影法绘制。

4．2．2 建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。

4．2．3 室内立面图应包括投影方向可见的室内轮廓线和装修构造、门窗、构配件、墙面做法、固定家具、灯具、必要的尺寸和标高及需要表达的非固定家具、灯具、装饰物件等。

室内立面图的顶棚轮廓线，可根据具体情况只表达吊平顶或同时表达吊平顶及结构顶棚。

4．2．4 平面形状曲折的建筑物，可绘制展开立面图、展开室内立面图。

圆形或多边形平面的建筑物，可分段展开绘制立面图、室内立面图，但均应在图名后加注“展开”二字。

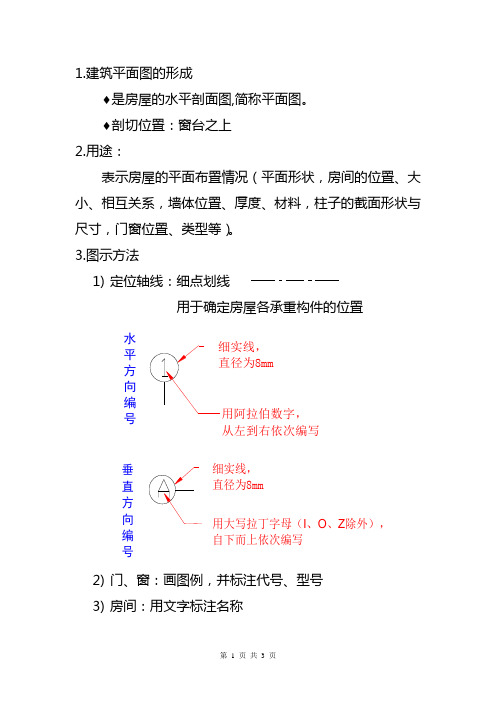

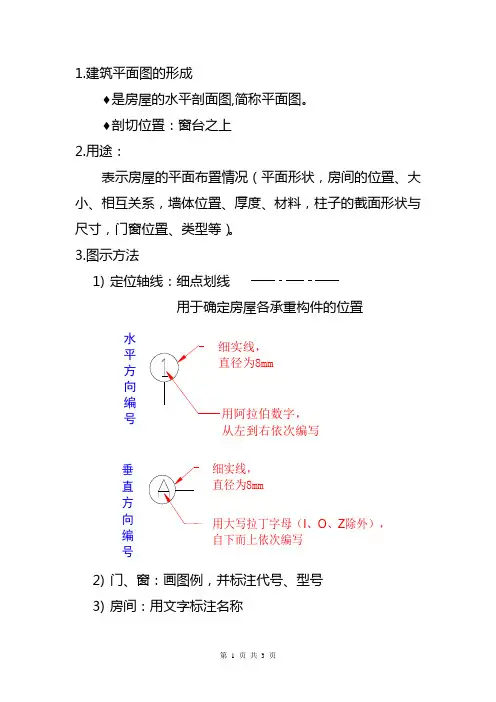

1.建筑平面图的形成
♦是房屋的水平剖面图,简称平面图。

♦剖切位置：窗台之上
2.用途：
表示房屋的平面布置情况（平面形状，房间的位置、大小、相互关系，墙体位置、厚度、材料，柱子的截面形状与尺寸，门窗位置、类型等）。

3.图示方法
1) 定位轴线：细点划线
用于确定房屋各承重构件的位置
从左到右依次编写
水
平
方
向
编
号细实线，
直径为8mm 垂
直
方
向
编
号用大写拉丁字母（I 、O 、Z 除外），自下而上依次编写
2) 门、窗：画图例，并标注代号、型号
3) 房间：用文字标注名称
4)其他固定设施：画出图例或轮廓
5)标注：
a.尺寸：
①墙厚、门窗洞的宽度和位置，各房间的开间、进
深，总长、总宽
②主要构配件、固定设施的定形、定位尺寸
b.标高符号：标注室内外地面、楼地面、阳台、平台等处的完成标高
个体建筑标高符号总平面图标高符号
♦标高单位——以米（m）为单位
♦位数——注到小数点后第3位，不足补0，总平面图中可注到小数点后第2位
♦零点标高：±0.000
♦注法：标高符号的尖端指向被注的高度。

♦举例：
±0.000
c.楼梯、踏步的上、下方向和级数。

房屋建筑工程图绘图指导北京交通大学土建学院建工系工程图学课程组2018-3名目房屋建筑工程图绘图指导 ............................................................. 错误!未定义书签。

1.国家制图标准（B/T 50001-2001）差不多规定 (3)1.1图纸规格 (3)1.2图线 (5)1.3字体 (5)1.4比例 (7)2.房屋建筑施工图（B/T 50104-2001） (8)2.1建筑施工图的内容及图纸编号 (8)2.2图线 (8)2.3符号 (8)2.4尺寸标注 (10)2.5平面图绘制要求 (11)2.6立面图 (12)2.7剖面图 (13)2.8详图 (14)2.9其他规定 (14)3.房屋结构施工图 (15)3.1一样规定（B/T 50105-2001） (15)3.2钢筋混凝土结构图 (18)3.3钢结构图 (20)1.国家制图标准（B/T 50001-2001）差不多规定1.1图纸规格1.1.1图幅的差不多规格如下表所示1.1.2加长图纸的规格当图纸的幅面需要加长时，图纸的短边一样不应加长，长边可加长，但应符合下表规定。

1.1.3图纸的格式○1横式幅面的格式如下图（a）所示：（a）（b）○2竖式幅面的格式如上图（b）所示。

1.1.4绘制图框线、标题栏线的线宽应符合下表中的规定。

1.1.5标题栏及会签栏的差不多规定（1）标题栏应按右图所示，依照工程需要选择确定其尺寸、格式及分区。

签字区应包含实名列和签名列。

涉外工程的标题栏内，各项要紧内容的中文下方应附有译文，设计单位的上方或左方，应加“中华人民共和国”字样。

（2）会签栏应按右图的格式绘制，其尺寸应为100mm×20mm，栏内应填写会统一签人员所代表的专业、姓名、日期(年、月、日)；一个会签栏不够时，可另加一个，标两个会签栏应并列；不需会签的图纸可不设会签栏。

1.2图线1.2.1线宽差不多线宽度b，宜从下列线宽系列中选取:2.0、1.4、1.0、0.7、0.5、0.35mm。
