第5章第1节 建筑形体的表达方法
- 格式:ppt
- 大小:4.32 MB
- 文档页数:44

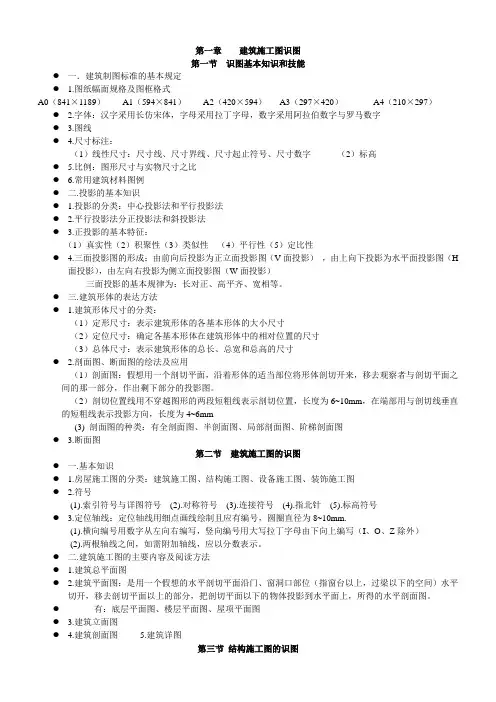

第一节识图基本知识和技能●一.建筑制图标准的基本规定● 1.图纸幅面规格及图框格式A0(841×1189)A1(594×841)A2(420×594)A3(297×420)A4(210×297)● 2.字体:汉字采用长仿宋体,字母采用拉丁字母,数字采用阿拉伯数字与罗马数字● 3.图线● 4.尺寸标注:(1)线性尺寸:尺寸线、尺寸界线、尺寸起止符号、尺寸数字(2)标高● 5.比例:图形尺寸与实物尺寸之比● 6.常用建筑材料图例●二.投影的基本知识● 1.投影的分类:中心投影法和平行投影法● 2.平行投影法分正投影法和斜投影法● 3.正投影的基本特征:(1)真实性(2)积聚性(3)类似性(4)平行性(5)定比性● 4.三面投影图的形成:由前向后投影为正立面投影图(V面投影),由上向下投影为水平面投影图(H面投影),由左向右投影为侧立面投影图(W面投影)三面投影的基本规律为:长对正、高平齐、宽相等。
●三.建筑形体的表达方法● 1.建筑形体尺寸的分类:(1)定形尺寸:表示建筑形体的各基本形体的大小尺寸(2)定位尺寸:确定各基本形体在建筑形体中的相对位置的尺寸(3)总体尺寸:表示建筑形体的总长、总宽和总高的尺寸● 2.剖面图、断面图的绘法及应用(1)剖面图:假想用一个剖切平面,沿着形体的适当部位将形体剖切开来,移去观察者与剖切平面之间的那一部分,作出剩下部分的投影图。
(2)剖切位置线用不穿越图形的两段短粗线表示剖切位置,长度为6~10mm,在端部用与剖切线垂直的短粗线表示投影方向,长度为4~6mm(3) 剖面图的种类:有全剖面图、半剖面图、局部剖面图、阶梯剖面图● 3.断面图第二节建筑施工图的识图●一.基本知识● 1.房屋施工图的分类:建筑施工图、结构施工图、设备施工图、装饰施工图● 2.符号(1).索引符号与详图符号(2).对称符号(3).连接符号(4).指北针(5).标高符号● 3.定位轴线:定位轴线用细点画线绘制且应有编号,圆圈直径为8~10mm.(1).横向编号用数字从左向右编写,竖向编号用大写拉丁字母由下向上编写(I、O、Z除外)(2).两根轴线之间,如需附加轴线,应以分数表示。
中国古代建筑导游词【篇一:全国导游基础知识古代建筑】全国导游基础:第五章-中国古代建筑中国古代建筑, 导游, 基础第五章中国古代建筑第一节概述一、发展历程原始社会至汉代是我国古建筑体系的形成时期。
原始社会建造穴居、地面式和干栏式木构建筑。
商代夯土技术已经成熟,建有规模宏大的宫室和陵墓。
西周出现以宫室为中心的城市和建于夯土高台上的大殿,木构架已成为建筑的主要结构方式。
战国城市规模扩大,高台建筑更为发达,砖瓦的使用也反映了建筑技术的提高。
秦汉时期,抬梁式和穿斗式木构架建筑,作为独特体系,已基本形成,修建了空前规模的城池、宫殿、陵墓、长城等。
东汉时期出现了全部石造建筑物,如石祠和石墓等。
魏晋南北朝是我国古建筑体系的发展时期。
北魏洛阳城在汉魏都城的基础上改建,布局为长方形,构成以宫室为中心的南北轴线,并设立东西二市。
魏晋南北朝佛教建筑兴盛,出现了许多寺、塔、石窟和精美的雕塑、壁画,建造有许多自然山水式园林,显示了木结构和砖石结构技术的巨大进步。
隋唐是我国古建筑体系的成熟时期。
隋朝建有世界最早的券拱大石桥安济桥,唐长安城在隋大兴城的基础上继续营建,是当时世界上最大的城市,遗存的建筑物及城市宫殿遗址,布局和造型均具有较高艺术和技术水平。
我国现存最早的木结构建筑,是建于唐代的五台山南禅寺和佛光寺部分建筑。
宋朝是我国古建筑的大转变时期。
北宋改变了汉以来历代都城采用的封闭式的坊市制度,成为沿街设店的街肆方式。
建筑构件标准化在唐代基础上有所发展,将作监李诫的《营造法式》是北宋管理各种建筑设计、结构、用料的规范。
宋代的建筑规模一般比唐代小,但建筑造型更为秀丽、精细,并出现了多种复杂式样的殿阁楼台、流行仿木构形式的砖石塔和墓葬。
两宋园林建筑更加盛行。
现存宋代著名的建筑有太原晋祠圣母殿、泉州清净寺、正定隆兴寺和宁波保国寺等。
元代是我国古建筑体系的进一步发展时期。
元代建筑除继承宋代传统外,还受到其他民族甚至域外的影响。
元大都按汉族传统的都城布局建造,规模巨大,规划完整,功能齐全。
建筑形体图形表达方式第一节形体视图与建筑视图一、形体视图对一般的形体,用三面投影图就能充分表示清楚,但房屋建筑等大型复杂的工程形体,仅用三面投影图是无法表示清楚的。
在工程制图中,通常把表达建筑形体或组合体的投影称为视图,即把建筑形体或组合体的三面投影图称为三面视图(简称三视图)。
为了将复杂形体的外部形状和内部结构完整、清晰地表达出来,并便于绘图和读图,除了用三面投影图外,还需增加一些投影图,如剖面图、断面图等,画图时可根据具体情况适当选用。
表达形体的形体视图可分为基本视图和辅助视图两大类。
图2-1 基本投影面的形成1.基本视图在原有三个投影面V、H、W的对面再增设三个与之平行的投影面V1、H1、W1,形成一个像正六面体的六个投影面,如图2-1所示,这六个投影面称为基本投影面。
如前所述,我国按正投影法采用第一角投影,投影时将形体放置在基本投影面之中,按观察者→形体→投影面的关系,从形体的前、后、左、右、上、下六个方向,向六个投影面进行投影,如图2-2所示,可得到如下视图:正立面图——从前向后(即A向)投影所得的视图。
平面图——从上向下(即B向)投影所得的视图。
图2-2 基本视图的形成及配置a)基本视图的投射方向 b)基本视图的配置左侧立面图——从左向右(即C向)投影所得的视图。
右侧立面图——从右向左(即D向)投影所得的视图。
底面图——从下向上(即E向)投影所得的视图。
背立面图——从后向前(即F向)投影所得的视图。
以上六个视图称为基本视图。
六个投影面展开以后,所得的六个视图宜按图2-2所示的顺序进行配置,一般每个视图均应标注图名。
画图时可根据具体情况,选用其中的几个或选择全部基本视图。
2.辅助视图(1)向视图向视图是可以自由配置的视图,有两种表示形式,应根据专业的需要合理选用。
1)在视图的下面直接标注图名,这种形式主要用于建筑类技术制图。
由于建筑图往往较大,通常情况下一张图上只能画得下一个视图,因而建筑图的配置一般比较自由,除非工程较小,全部视图在一张图上能画得下。
建筑形体的表达方法第一节建筑形体投影图的画法我们日常生活中见到的建筑物或其构件都是由我们前面讲过的各种基本形体所形成,在作形体投影图时,分析建筑物的形成方法对建筑图的表达和识读是很有帮助的。
一、建筑形体的形成方法分析图6—1中的建筑物和建筑构件,不难看出这些建筑物或构件通常的形成方法有三种,即叠加法、切割法和混合法。
(1)叠加法:由若干个基本体叠加形成建筑的方法,如图6—1中的(a)图。
(2)切割法:由基本体切去一部分或几部分后形成建筑的方法,如图6—1中的(b)图。
(3)混合法:在建筑形体或构件的形成过程中既有叠加又有切割的形式,如图6-1中的(c)图。
二、建筑形体投影图的画图步骤1.形体分析在画建筑形体投影图之前,首先应对建筑形体进行形体分析,所谓的形体分析是指分析建筑形体由哪些基本体,采用什么形成方式形成,如图6-2中的肋式杯形基础,此基础可以看作是由底板、杯口和肋板组成。
底板为四棱柱,杯口由四棱柱切去一个四棱台形成,肋板是六块梯形块(四棱柱)。
在整个形成过程中,以叠加为主,底板和杯口以及肋板都是叠加,而杯口是切割而成。
因此,在这个基础中,既有叠加,又有切割,该基础为混合式建筑形体。
2.确定建筑形体的安放位置作投影图时,建筑形体安放位置不同,形体投影图表达的效果就不同,而作投影图的目的是为施工人员施工读图所用。
因此,作出的投影图应尽量使施工人员易读为准,这就要求在作建筑形体或构件投影图时,首先应确定形体的摆放位置以及投影方向。
确定形体的摆放位置时应注意以下几点:(1)将反映建筑物外貌特征的立面平行于正立投影面。
(2)让建筑形体或构件处于工作状态,如梁应水平放置,柱子应竖直放置,台阶应正对识图人员,这样识图人员较易识图。
(3)尽量减少虚线,过多的虚线既不易进行尺寸标注,也不易识图。
3.确定投影图的数量用几个投影图才能完整地表达建筑形体的形状,需根据建筑形体的复杂程度来确定。
图6-3表示的室外台阶是由三块踏步板叠加而成的,旁边靠着的栏板是五棱柱,在投影图中,侧面投影可以比较清楚地反映出台阶的形状特征,因此,用正面投影和侧面投影即可将台阶表达清楚。
单选1、A3图纸尺寸的长×宽是()。
A.841×1189 B.594×841 C.420×594 D.297×4202、直线平行于投影面,其投影反映直线的实长;平面图形平行于投影面,其投影反映平面图形的实形。
是正投影法的基本性质中的()。
A.类似性B.平行性C.从属性D.实形性3、()的投影特性是:(l)正面投影积聚成直线;(2)水平投影和侧面投影为平面的类似形。
A.正垂面B.水平面 C.铅垂面 D.侧垂面4、三面投影展开图中,正面图反映形体的方位关系是()。
A.前后、左右B.上下、左右C.上下、前后 D.不确定5、三面投影是如何展开的()。
A.水平面H绕OX轴向下旋转90°,侧面W绕OZ轴向右旋转90°B.正平面H绕OX轴向下旋转90°,侧面W绕OZ轴向左旋转90°C.水平面H绕OX轴向上旋转90°,侧面W绕OZ轴向右旋转90°D.水平面H绕OX轴向下旋转90°,正平面W绕OZ轴向右旋转90°6、有一栋房屋在图上量得长度为50cm,用的是1:100比例,其实际长度是( )。
A.5m B.50m C.500m D.5000m7、“φ8@200”没能表达出这种钢筋的()。
A.弯钩形状 B.级别 C.直径 D.间距8、钢筋工程施工中要看懂( )。
A.总平面图B.土建施工图C.结构施工图D.土建施工图与结构施工图9、房屋结构中框架代号为()。
A.KJ B.GJ C.CJ D.ZJ10、不属于建筑平面图的是()。
A.标准层平面图 B.底层平面图C.基础平面图 D.屋顶平面图A.条形基础 B形基础17、在建筑平面图中,位于附加轴线的正确表达是(A. B. C. D.18、建筑平面图是假想用一个水平剖切平面在(当位置将房屋剖切开来所作的水平面投影图。
D .圈梁以上19、建筑平面图实质上是( )。
