直线导轨的三大分类

直线导轨的选型本文所说的直线导轨均指滚动直线导轨。

种类按滚动体类型分有滚珠导轨、滚柱导轨，前者包括交叉滚珠导轨，而交叉滚柱导轨则可归于后者。

按形状分有方轨（截面尺寸大致呈等边矩形）和扁轨（截面尺寸大致呈扁平的矩形），不说明的一般指方轨，扁轨的官方称呼是微型滚珠滑轨。

按制造结构分又可分成2排滚珠（或滚柱）导轨、4排滚珠导轨等。

型号编排介绍目前直线导轨市场标准化程度相对比较高，除某些日本品牌之外多数种类各品牌之间可以替换，这也是整个传动机械产品市场的趋势。

各厂家大致的型号编排规则有两类，一类是欧系，一类是日系，前者以德系产品为代表，编号比较复杂，主要是字母和数字混合编号，但是数字含义比较复杂，有的就干脆全是数字，中间以点号隔开，比如：123.123.12.123.1。

日系产品编号相对简单一点，大致方式也是字母和数字，一般前面是数字，表示产品系列，后面的数字表示相关规格尺寸，例如轨的宽度、长度、滑块数量等，再后面的字母表示其他如形状精度等指标。

上述描述是指大致编号原则，具体型号请参阅该品牌产品样本。

选型基本原则1．优先性能而不是价格：满足设计要求应是用户首先考虑的目标，然后找到恰当的供应商获得相对低价。

机械产品特别是零部件行业极少有暴利情况，除高端品牌外，如果忽略渠道因素你基本可以认为价高质优。

2．优先选择产品类型而不是品牌：作为用户，自豪于忠于某个品牌是愚蠢的，在适当的时候适当的场合选用不同品牌的产品十分必要。

例：某用户电火花机装的是日本THK导轨，坏了一个滑块，保修期外需要订购，但是被厂家告之必须整套订购，7000多块，2个月货期，而台湾品牌HIWIN类似型号只要2000多，现货。

我以近10年本行业经验保证，这两个型号质量相差不大。

但是换不了，为什么？因为原先的组合高和滑块安装孔不一样。

在这里我首先强调一下，并非我主观刻意排除日系产品，而支持国货。

3．优先考虑标准型号而非特殊型号：每个厂家的样本都会在同一个产品下列举很多规格，但实际上可能大部分都不生产或供货期很长，所以，尽量不要选用非常规规格，以避免在订货、交货期、维修等环节造成困扰。

直线导轨的四大分类直线导轨截面的根本方法按直线导轨的截面形状，滑动直线导轨(滑块)可分为V形、矩形、燕尾形和圆形等，对称V形不对称V形矩形燕尾形圆形凸形45度。

(1)V形直线导轨直线导轨磨损后能自动赔偿，故导向精度较高。

它的截面角度由载荷大小及导向需要而定，通常为90~。

为添加承载面积，减小压强，在直线导轨高度不变的条件下，选用较大的顶角(110~—120~);为前进导向性，选用较小的顶角(60~)。

假设直线导轨上所受的力，在两个方向上的重量相差很大，应选用不对称V形直线导轨，以使力的作用方向尽可能垂直于直线导轨面。

(2)矩形直线导轨矩形上银导轨的特征是结构简略，制造、查验和修补较易。

矩形直线导轨可以做得较宽，因而承载才干和刚度较大，运用广泛。

缺点是磨损后不能自动赔偿空地，用镶条调整时，会降低导向精度。

(3)燕尾形直线导轨360安全浏览器6.lnk首要利益是结构紧凑、调整空地便当。

缺点是几许形状比照杂乱，难于抵达很高的协作精度，并且直线导轨中的摩擦力较大，运动活络性较差，因而，通常用在结构标准较小及导向精度与运动活络性需要不高的场合。

(4)圆形直线导轨圆形直线导轨的利益是直线导轨面的加工和查验比照简略，易于获得较高的精度;缺点是直线导轨空地不能调整，特别是磨损后空地不能调整和赔偿，闭式圆形直线导轨对温度改动比照活络。

为防止翻滚，可在圆柱表面开槽或加工出平面。

制出平面一条直线导轨往往不能承受力矩载荷，故通常都选用两条直线导轨来承受载荷和进行导向，在重型机械上，还可选用3-4条直线导轨。

常用滑动直线导轨的组合方法有：(1)双V形组合。

两条直线导轨一同起着支承和导向作用，故直线导轨的导向精度高，承载才干大，两条直线导轨磨损均匀，磨损后能自动赔偿空地，精度坚持性好。

但这种直线导轨的制造、查验和修补都比照困难，由于它需要四个直线导轨面都均匀接触，刮研劳动量较大。

此外，这种直线导轨对温度改动比照活络。

(2)V形和平面形组合。

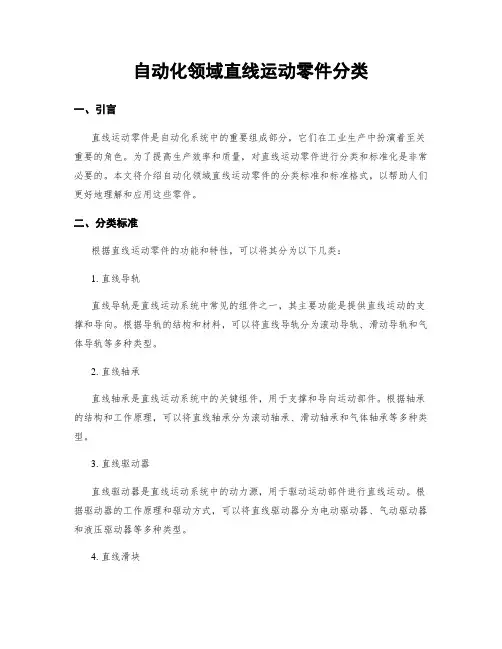

自动化领域直线运动零件分类一、引言直线运动零件是自动化系统中的重要组成部分，它们在工业生产中扮演着至关重要的角色。

为了提高生产效率和质量，对直线运动零件进行分类和标准化是非常必要的。

本文将介绍自动化领域直线运动零件的分类标准和标准格式，以帮助人们更好地理解和应用这些零件。

二、分类标准根据直线运动零件的功能和特性，可以将其分为以下几类：1. 直线导轨直线导轨是直线运动系统中常见的组件之一，其主要功能是提供直线运动的支撑和导向。

根据导轨的结构和材料，可以将直线导轨分为滚动导轨、滑动导轨和气体导轨等多种类型。

2. 直线轴承直线轴承是直线运动系统中的关键组件，用于支撑和导向运动部件。

根据轴承的结构和工作原理，可以将直线轴承分为滚动轴承、滑动轴承和气体轴承等多种类型。

3. 直线驱动器直线驱动器是直线运动系统中的动力源，用于驱动运动部件进行直线运动。

根据驱动器的工作原理和驱动方式，可以将直线驱动器分为电动驱动器、气动驱动器和液压驱动器等多种类型。

4. 直线滑块直线滑块是直线运动系统中的传动组件，用于连接驱动器和运动部件。

根据滑块的结构和材料，可以将直线滑块分为滚动滑块、滑动滑块和气体滑块等多种类型。

5. 直线电机直线电机是直线运动系统中的新型动力源，其工作原理类似于旋转电机，但直线电机的输出是直线运动而不是旋转运动。

根据电机的结构和工作原理，可以将直线电机分为直线同步电机、直线感应电机和直线步进电机等多种类型。

三、标准格式为了方便理解和应用直线运动零件的分类，以下是标准格式的文本示例：1. 直线导轨名称：滚动导轨材料：钢特点：高刚性、高精度、低摩擦、长寿命应用：数控机床、工业机械、印刷设备等2. 直线轴承名称：滚动轴承结构：滚珠式特点：高负荷能力、高速运动、低摩擦、长寿命应用：自动化设备、输送系统、机械手臂等3. 直线驱动器名称：电动驱动器工作原理：电动机驱动螺杆特点：高精度、高速运动、低噪音、易控制应用：自动化生产线、半导体设备、医疗器械等4. 直线滑块名称：滚动滑块材料：铝合金特点：轻量化、高刚性、低摩擦、长寿命应用：自动化仓储系统、包装设备、装配线等5. 直线电机名称：直线同步电机工作原理：磁场相互作用特点：高加速度、高精度、低噪音、节能环保应用：机器人、精密仪器、医疗设备等四、结论通过对自动化领域直线运动零件的分类和标准格式的介绍，我们可以更好地理解和应用这些零件。

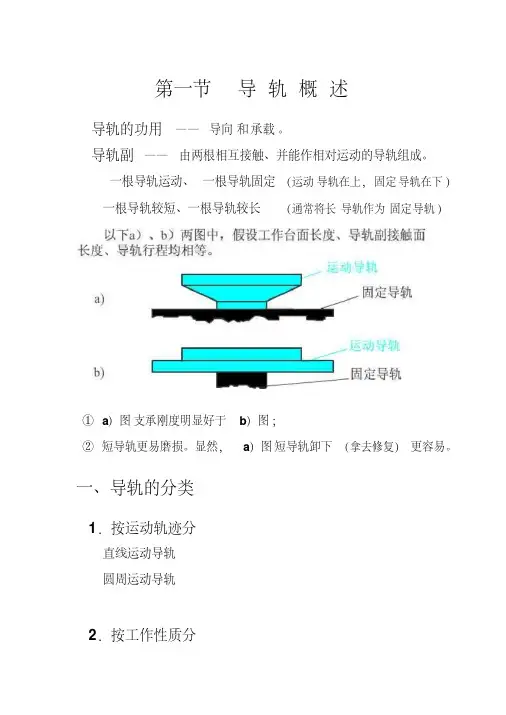

第一节导轨概述导轨的功用——导向和承载。

导轨副——由两根相互接触、并能作相对运动的导轨组成。

一根导轨运动、一根导轨固定（运动导轨在上，固定导轨在下）一根导轨较短、一根导轨较长（通常将长导轨作为固定导轨）①a）图支承刚度明显好于b）图；②短导轨更易磨损。

显然，a）图短导轨卸下（拿去修复）更容易。

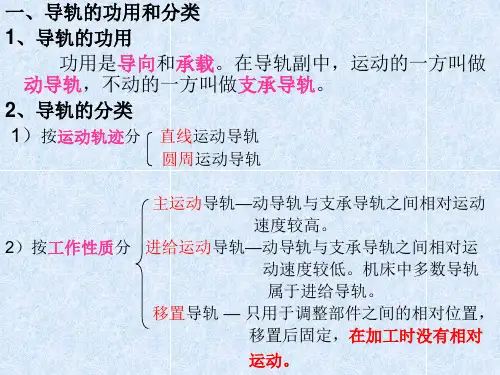

一、导轨的分类1．按运动轨迹分直线运动导轨圆周运动导轨2．按工作性质分主运动导轨进给运动导轨调整导轨3．按摩擦性质分（1）液体摩擦（动压和静压导轨）（2）滑动摩擦（固体）（普通滑动导轨）磨损的基本形式是：磨粒磨损和咬合磨损。

磨粒磨损——磨粒是指存在于导轨面间的微小硬粒（如切屑、尘粒和导轨自身的硬质点等），这些微小硬粒将使导轨面产生机械划伤和磨损沟痕。

咬合磨损——又称咬焊。

是指相对运动的两个表面互相咬合，并在表面产生撕裂的现象。

咬合的物理意义是：两接触面的分子相互渗透、吸引（同种金属，分子间的亲和力更强），高温下将会产生相互粘连、甚至咬焊。

运动时则被撕裂。

这种磨损是决不允许发生的。

（3）滚动摩擦（固体）（滚动导轨）滚动导轨的磨损形式为疲劳磨损和压溃现象。

即，滚动体施压，被施压点弹性变形、恢复，再,，反复循环一定次数后，产生疲劳，出现点蚀。

更严重的，将会压出凹坑，这就是压溃现象，这种破坏也是不允许发生的。

4．按受力情况分开式闭式二、导轨的基本要求导向精度；耐磨性；低速运动平稳性；刚度。

三、导轨设计的步骤第二节滑动导轨普通滑动导轨通常与支承件做成一体。

运动导轨相对固定导轨，总是朝着一个确定的方向运动。

所以，导轨副间的定位应消除五个自由度。

一、滑动导轨的结构1．直线滑动导轨的截面形状现在，滑动导轨的截面形状和尺寸已经标准化。

即图8-2所示的：(a) 矩形；(b) 三角形；(c) 燕尾形；(d) 圆形。

另外，根据导轨副中固定导轨的凹凸状态，可将导轨分为：凸形导轨——固定导轨凸起状态。

（用于速度较低场合）凹形导轨——固定导轨凹下状态。

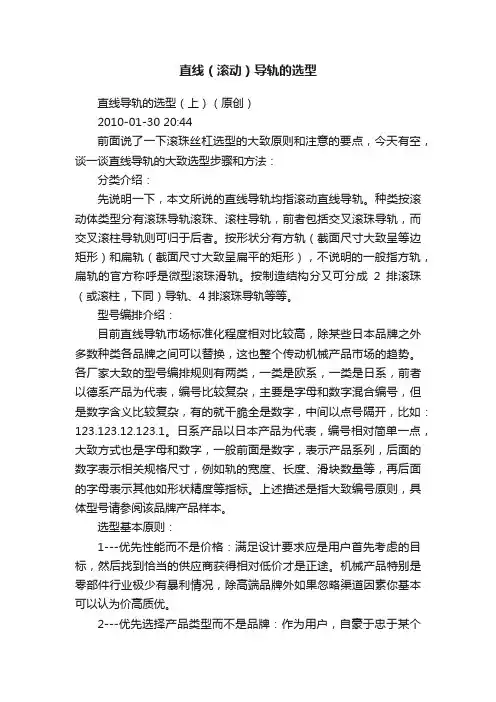

直线（滚动）导轨的选型直线导轨的选型（上）（原创）2010-01-30 20:44前面说了一下滚珠丝杠选型的大致原则和注意的要点，今天有空，谈一谈直线导轨的大致选型步骤和方法：分类介绍：先说明一下，本文所说的直线导轨均指滚动直线导轨。

种类按滚动体类型分有滚珠导轨滚珠、滚柱导轨，前者包括交叉滚珠导轨，而交叉滚柱导轨则可归于后者。

按形状分有方轨（截面尺寸大致呈等边矩形）和扁轨（截面尺寸大致呈扁平的矩形），不说明的一般指方轨，扁轨的官方称呼是微型滚珠滑轨。

按制造结构分又可分成2排滚珠（或滚柱，下同）导轨、4排滚珠导轨等等。

型号编排介绍：目前直线导轨市场标准化程度相对比较高，除某些日本品牌之外多数种类各品牌之间可以替换，这也整个传动机械产品市场的趋势。

各厂家大致的型号编排规则有两类，一类是欧系，一类是日系，前者以德系产品为代表，编号比较复杂，主要是字母和数字混合编号，但是数字含义比较复杂，有的就干脆全是数字，中间以点号隔开，比如：123.123.12.123.1。

日系产品以日本产品为代表，编号相对简单一点，大致方式也是字母和数字，一般前面是数字，表示产品系列，后面的数字表示相关规格尺寸，例如轨的宽度、长度、滑块数量等，再后面的字母表示其他如形状精度等指标。

上述描述是指大致编号原则，具体型号请参阅该品牌产品样本。

选型基本原则：1---优先性能而不是价格：满足设计要求应是用户首先考虑的目标，然后找到恰当的供应商获得相对低价才是正途。

机械产品特别是零部件行业极少有暴利情况，除高端品牌外如果忽略渠道因素你基本可以认为价高质优。

2---优先选择产品类型而不是品牌：作为用户，自豪于忠于某个品牌是愚蠢的，在适当的时候适当的场合选用不同品牌的产品十分必要。

例：某用户电火花机装的是日本**K导轨，坏了一个滑块，保修期外需要订购，但是被厂家告之必须整套订购，7000多块，2.5个月到货，而台湾品牌****N类似型号只要2000多，现货。

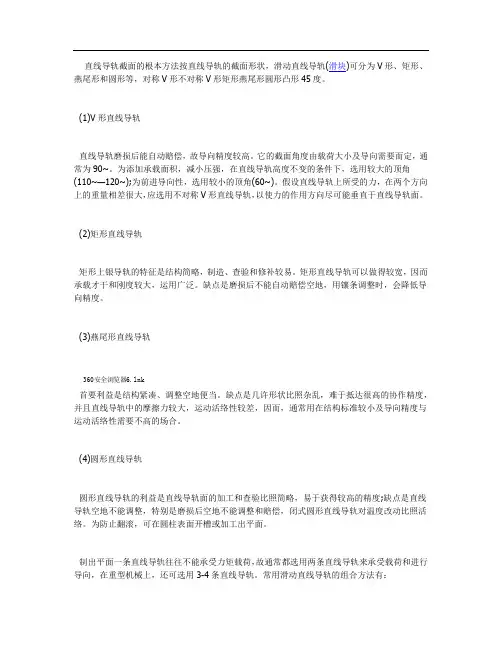

直线导轨截面的根本方法按直线导轨的截面形状，滑动直线导轨(滑块)可分为V形、矩形、燕尾形和圆形等，对称V形不对称V形矩形燕尾形圆形凸形45度。

(1)V形直线导轨直线导轨磨损后能自动赔偿，故导向精度较高。

它的截面角度由载荷大小及导向需要而定，通常为90~。

为添加承载面积，减小压强，在直线导轨高度不变的条件下，选用较大的顶角(110~—120~);为前进导向性，选用较小的顶角(60~)。

假设直线导轨上所受的力，在两个方向上的重量相差很大，应选用不对称V形直线导轨，以使力的作用方向尽可能垂直于直线导轨面。

(2)矩形直线导轨矩形上银导轨的特征是结构简略，制造、查验和修补较易。

矩形直线导轨可以做得较宽，因而承载才干和刚度较大，运用广泛。

缺点是磨损后不能自动赔偿空地，用镶条调整时，会降低导向精度。

(3)燕尾形直线导轨360安全浏览器6.lnk首要利益是结构紧凑、调整空地便当。

缺点是几许形状比照杂乱，难于抵达很高的协作精度，并且直线导轨中的摩擦力较大，运动活络性较差，因而，通常用在结构标准较小及导向精度与运动活络性需要不高的场合。

(4)圆形直线导轨圆形直线导轨的利益是直线导轨面的加工和查验比照简略，易于获得较高的精度;缺点是直线导轨空地不能调整，特别是磨损后空地不能调整和赔偿，闭式圆形直线导轨对温度改动比照活络。

为防止翻滚，可在圆柱表面开槽或加工出平面。

制出平面一条直线导轨往往不能承受力矩载荷，故通常都选用两条直线导轨来承受载荷和进行导向，在重型机械上，还可选用3-4条直线导轨。

常用滑动直线导轨的组合方法有：(1)双V形组合。

两条直线导轨一同起着支承和导向作用，故直线导轨的导向精度高，承载才干大，两条直线导轨磨损均匀，磨损后能自动赔偿空地，精度坚持性好。

但这种直线导轨的制造、查验和修补都比照困难，由于它需要四个直线导轨面都均匀接触，刮研劳动量较大。

此外，这种直线导轨对温度改动比照活络。

(2)V形和平面形组合。

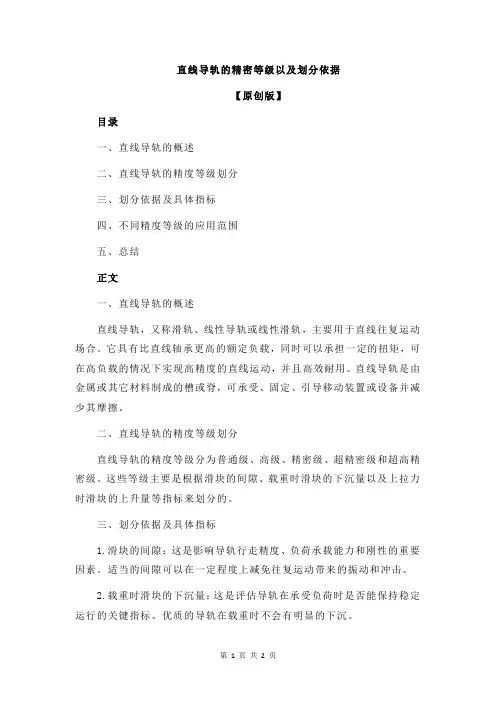

直线导轨的精密等级以及划分依据【原创版】目录一、直线导轨的概述二、直线导轨的精度等级划分三、划分依据及具体指标四、不同精度等级的应用范围五、总结正文一、直线导轨的概述直线导轨，又称滑轨、线性导轨或线性滑轨，主要用于直线往复运动场合。

它具有比直线轴承更高的额定负载，同时可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动，并且高效耐用。

直线导轨是由金属或其它材料制成的槽或脊，可承受、固定、引导移动装置或设备并减少其摩擦。

二、直线导轨的精度等级划分直线导轨的精度等级分为普通级、高级、精密级、超精密级和超高精密级。

这些等级主要是根据滑块的间隙、载重时滑块的下沉量以及上拉力时滑块的上升量等指标来划分的。

三、划分依据及具体指标1.滑块的间隙：这是影响导轨行走精度、负荷承载能力和刚性的重要因素。

适当的间隙可以在一定程度上减免往复运动带来的振动和冲击。

2.载重时滑块的下沉量：这是评估导轨在承受负荷时是否能保持稳定运行的关键指标。

优质的导轨在载重时不会有明显的下沉。

3.上拉力时滑块的上升量：这是衡量导轨在受到上拉力时能否保持平稳运动的重要参数。

优秀的导轨在上拉力作用下，滑块的上升量应尽可能小。

四、不同精度等级的应用范围1.普通级（无标注/c）：适用于一般的直线运动设备，如普通机床、小型自动化设备等。

2.高级（h）：适用于精度要求较高的设备，如数控加工中心、精密机床等。

3.精密级（p）：适用于高精度设备，如高速数控机床、精密测量仪器等。

4.超精密级（sp）：适用于超高精度设备，如半导体制造设备、航空航天设备等。

5.超超精密级（up）：适用于极端高精度设备，如纳米级加工设备等。

五、总结直线导轨的精度等级划分是根据滑块的间隙、载重时滑块的下沉量以及上拉力时滑块的上升量等指标来判断的。

直线导轨安装方法、选型计算直线导轨（linear slider）可分为：滚轮直线导轨，圆柱直线导轨，滚珠直线导轨，三种，是用来支撑和引导运动部件，按给定的方向做往复直线运动。

依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

定义直线导轨又称线轨、滑轨、线性导轨、线性滑轨，用于直线往复运动场合，且可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。

在大陆称直线导轨，台湾一般称线性导轨，线性滑轨。

分类分为方形滚珠直线导轨，双轴芯滚轮直线导轨，单轴芯直线导轨。

作用直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。

依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。

直线轴承主要用在自动化机械上比较多，像德国进口的机床，折弯机，激光焊接机等等，当然直线轴承和直线轴是配套用的。

像直线导轨主要是用在精度要求比较高的机械结构上，直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。

自动调心能力来自圆弧沟槽的DF(45-°45)°组合，在安装的时候，即由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。

（我们推荐你关注“机械工程师”公众号，第一时间掌握干货知识、行业信息）1、具有互换性由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。

2、所有方向皆具有高刚性运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。

应用领域①、直线导轨主要用在自动化机械上比较多，像德国进口的机床，折弯机，激光焊接机等等，当然直线导轨和直线轴是配套用的。
