基准边与非基准边的差异：
非互换型的直线导轨使用时需要注意基准面和非基准面的差异。
基准侧的精度比非基准侧的精度要高，可作为零件止口的承靠边.如下图所示， 滑块的基准边为精加工的侧边，若两侧边都为精加工面，此滑块为互换型滑块，两侧都可以作为安装的基准边。
直线导轨的基准边为箭头指向的边，若没有箭头标记则两侧都可以作为
基准边。
ShenZhenZhongJiAutomation.Ltd
15
ShenZhenZhongJiAutomation.Ltd 导轨的接头： 导轨的接头必须按照导轨上的标记来进行安装，以保证直线导轨的精度。
且建议配对的导轨接头位置能够错开
导轨的安装：
清除零件安装面的杂质及污物
ShenZhenZhongJiAutomation.Ltd
17
导轨的安装：
将导轨平稳地放在零件上，使导轨的基准侧贴紧零件的安装面
ShenZhenZhongJiAutomation.Ltd
18
导轨的安装：
将所有螺栓都装配到安装孔以确认孔距是否准确，并将导轨底部的安装
面大概固定在零件的安装面上
ShenZhenZhongJiAutomation.Ltd
19
导轨的安装：
使用扭矩扳手将螺栓按指定的扭矩力依次锁紧。
ShenZhenZhongJiAutomation.Ltd
20
滑块的安装：
锁紧滑块的固定螺栓，请按照下图1-4
的顺序执行
ShenZhenZhongJiAutomation.Ltd
21 。
直线导轨安装方法、选型计算直线导轨（linear slider）可分为：滚轮直线导轨，圆柱直线导轨，滚珠直线导轨，三种，是用来支撑和引导运动部件，按给定的方向做往复直线运动。
依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
定义直线导轨又称线轨、滑轨、线性导轨、线性滑轨，用于直线往复运动场合，且可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。
在大陆称直线导轨，台湾一般称线性导轨，线性滑轨。
分类分为方形滚珠直线导轨，双轴芯滚轮直线导轨，单轴芯直线导轨。
作用直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。
依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
直线轴承主要用在自动化机械上比较多，像德国进口的机床，折弯机，激光焊接机等等，当然直线轴承和直线轴是配套用的。

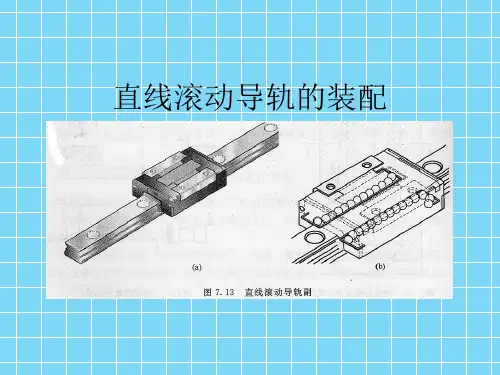

像直线导轨主要是用在精度要求比较高的机械结构上，直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。
自动调心能力来自圆弧沟槽的DF(45-°45)°组合，在安装的时候，即由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。
（我们推荐你关注“机械工程师”公众号，第一时间掌握干货知识、行业信息）1、具有互换性由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。
2、所有方向皆具有高刚性运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。
应用领域①、直线导轨主要用在自动化机械上比较多，像德国进口的机床，折弯机，激光焊接机等等，当然直线导轨和直线轴是配套用的。

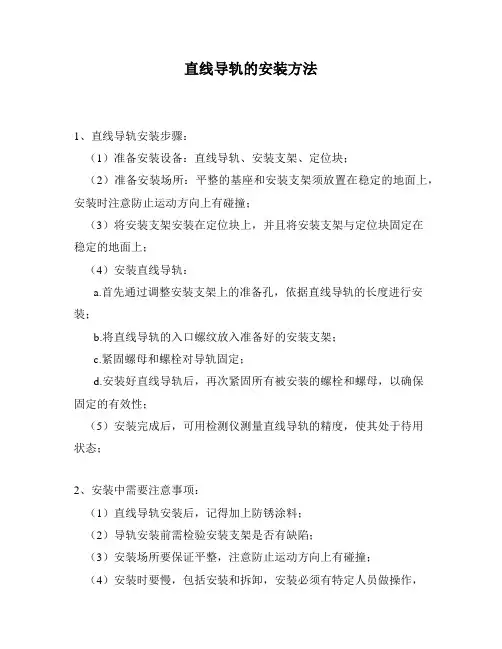

直线导轨的安装步骤
一．准备环境
1.首先，检查安装位置，保证其安装环境的平整性，无油污，无水痕
和杂物，并保持其干燥、清洁；
2.检查负荷范围，按规定的负荷范围搬运和安装；
3.将安装地点清理干净，将吊挂螺钉位置标记出来，架设支撑杆；
4.检查能提供的工作电源的电压是否符合要求，是否具有安全防护措施；
待以上检查项满足要求，方可进行下一步安装。
二．安装步骤
1.安装滑块：首先，在导轨的端部安装滑块，将滑块的安装位置固定，滑块的固定要牢固；
2.安装导轨：将导轨固定在支撑杆上，首先采用手动方式将导轨安装
在支撑杆上，然后通过电动螺丝刀将导轨牢固地固定在支撑杆上；
3.安装电机：将电机安装在支撑杆上，电机应将对导轨上的负荷均匀
分布；
4.安装定位器：安装定位器，使电机能够在导轨上运行，并确保导轨
滑动精准；
5.安装驱动器：将驱动器安装在导轨上，将驱动器连接到电源上；
6.安装按钮：将按钮安装在支撑杆上，将按钮连接到电机上，以供用户操作；
三．安装测试
1.对电机系统的功能作及时测试，检查电机系统是否符合安装要求；
2.测试直线导轨的滑动情况，确保安装精准；。
