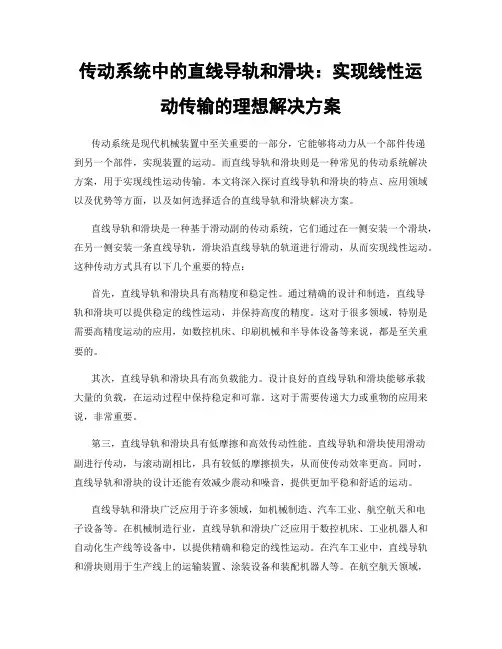

传动系统中的直线导轨和滑块：实现线性运动传输的理想解决方案传动系统是现代机械装置中至关重要的一部分，它能够将动力从一个部件传递到另一个部件，实现装置的运动。

而直线导轨和滑块则是一种常见的传动系统解决方案，用于实现线性运动传输。

本文将深入探讨直线导轨和滑块的特点、应用领域以及优势等方面，以及如何选择适合的直线导轨和滑块解决方案。

直线导轨和滑块是一种基于滑动副的传动系统，它们通过在一侧安装一个滑块，在另一侧安装一条直线导轨，滑块沿直线导轨的轨道进行滑动，从而实现线性运动。

这种传动方式具有以下几个重要的特点：首先，直线导轨和滑块具有高精度和稳定性。

通过精确的设计和制造，直线导轨和滑块可以提供稳定的线性运动，并保持高度的精度。

这对于很多领域，特别是需要高精度运动的应用，如数控机床、印刷机械和半导体设备等来说，都是至关重要的。

其次，直线导轨和滑块具有高负载能力。

设计良好的直线导轨和滑块能够承载大量的负载，在运动过程中保持稳定和可靠。

这对于需要传递大力或重物的应用来说，非常重要。

第三，直线导轨和滑块具有低摩擦和高效传动性能。

直线导轨和滑块使用滑动副进行传动，与滚动副相比，具有较低的摩擦损失，从而使传动效率更高。

同时，直线导轨和滑块的设计还能有效减少震动和噪音，提供更加平稳和舒适的运动。

直线导轨和滑块广泛应用于许多领域，如机械制造、汽车工业、航空航天和电子设备等。

在机械制造行业，直线导轨和滑块广泛应用于数控机床、工业机器人和自动化生产线等设备中，以提供精确和稳定的线性运动。

在汽车工业中，直线导轨和滑块则用于生产线上的运输装置、涂装设备和装配机器人等。

在航空航天领域，直线导轨和滑块被应用于各种精密装配和测试设备中，以确保高精度和高可靠性。

在电子设备领域，直线导轨和滑块则用于光驱、打印机、数码相机和3D打印机等设备中。

在选择直线导轨和滑块解决方案时，有几个关键因素需要考虑。

首先是负载要求，需确定需要承载的负载大小和重量。

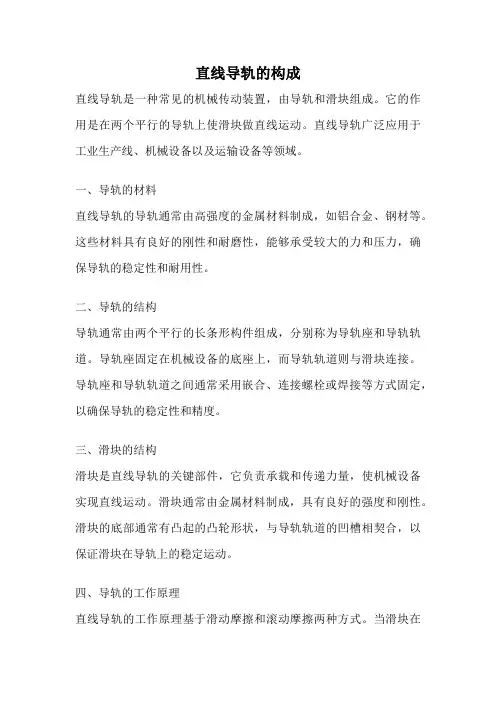

直线导轨的构成直线导轨是一种常见的机械传动装置，由导轨和滑块组成。

它的作用是在两个平行的导轨上使滑块做直线运动。

直线导轨广泛应用于工业生产线、机械设备以及运输设备等领域。

一、导轨的材料直线导轨的导轨通常由高强度的金属材料制成，如铝合金、钢材等。

这些材料具有良好的刚性和耐磨性，能够承受较大的力和压力，确保导轨的稳定性和耐用性。

二、导轨的结构导轨通常由两个平行的长条形构件组成，分别称为导轨座和导轨轨道。

导轨座固定在机械设备的底座上，而导轨轨道则与滑块连接。

导轨座和导轨轨道之间通常采用嵌合、连接螺栓或焊接等方式固定，以确保导轨的稳定性和精度。

三、滑块的结构滑块是直线导轨的关键部件，它负责承载和传递力量，使机械设备实现直线运动。

滑块通常由金属材料制成，具有良好的强度和刚性。

滑块的底部通常有凸起的凸轮形状，与导轨轨道的凹槽相契合，以保证滑块在导轨上的稳定运动。

四、导轨的工作原理直线导轨的工作原理基于滑动摩擦和滚动摩擦两种方式。

当滑块在导轨上做直线运动时，滑块与导轨之间会产生摩擦力，从而使滑块保持在导轨上。

为了减小摩擦力和磨损，导轨和滑块通常都会进行表面处理，如镀硬铬、喷涂涂料等。

五、导轨的优势相比于其他传动装置，直线导轨具有以下优势：1. 高精度：直线导轨可以实现高精度的直线运动，滑块在导轨上的位置精确可控，适用于需要高精度定位的工作场景。

2. 高刚性：直线导轨的导轨和滑块都采用高强度材料制成，具有良好的刚性和承载能力，能够承受较大的力和压力。

3. 高速度：直线导轨的滑动摩擦系数较小，滑块在导轨上具有较低的摩擦阻力，因此可以实现较高的运动速度。

4. 长寿命：直线导轨的导轨和滑块表面通常经过特殊处理，具有较好的耐磨性和耐腐蚀性，能够保证长时间稳定运行。

六、导轨的应用领域直线导轨广泛应用于各个领域的机械设备中，如数控机床、自动化生产线、半导体设备、医疗器械、物流输送设备等。

这些设备需要实现直线运动和高精度定位，直线导轨能够满足这些需求，并提高设备的工作效率和精度。

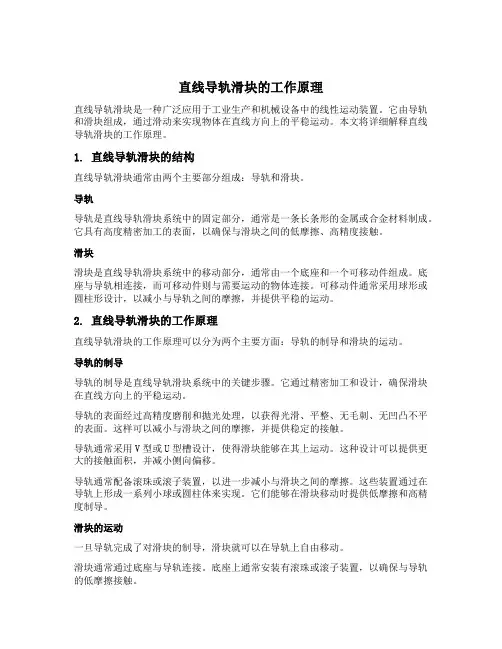

直线导轨滑块的工作原理直线导轨滑块是一种广泛应用于工业生产和机械设备中的线性运动装置。

它由导轨和滑块组成，通过滑动来实现物体在直线方向上的平稳运动。

本文将详细解释直线导轨滑块的工作原理。

1. 直线导轨滑块的结构直线导轨滑块通常由两个主要部分组成：导轨和滑块。

导轨导轨是直线导轨滑块系统中的固定部分，通常是一条长条形的金属或合金材料制成。

它具有高度精密加工的表面，以确保与滑块之间的低摩擦、高精度接触。

滑块滑块是直线导轨滑块系统中的移动部分，通常由一个底座和一个可移动件组成。

底座与导轨相连接，而可移动件则与需要运动的物体连接。

可移动件通常采用球形或圆柱形设计，以减小与导轨之间的摩擦，并提供平稳的运动。

2. 直线导轨滑块的工作原理直线导轨滑块的工作原理可以分为两个主要方面：导轨的制导和滑块的运动。

导轨的制导导轨的制导是直线导轨滑块系统中的关键步骤。

它通过精密加工和设计，确保滑块在直线方向上的平稳运动。

导轨的表面经过高精度磨削和抛光处理，以获得光滑、平整、无毛刺、无凹凸不平的表面。

这样可以减小与滑块之间的摩擦，并提供稳定的接触。

导轨通常采用V型或U型槽设计，使得滑块能够在其上运动。

这种设计可以提供更大的接触面积，并减小侧向偏移。

导轨通常配备滚珠或滚子装置，以进一步减小与滑块之间的摩擦。

这些装置通过在导轨上形成一系列小球或圆柱体来实现。

它们能够在滑块移动时提供低摩擦和高精度制导。

滑块的运动一旦导轨完成了对滑块的制导，滑块就可以在导轨上自由移动。

滑块通常通过底座与导轨连接。

底座上通常安装有滚珠或滚子装置，以确保与导轨的低摩擦接触。

滑块的可移动件与需要运动的物体连接。

可移动件通常采用球形或圆柱形设计，以减小与导轨之间的摩擦，并提供平稳的运动。

当外力施加到可移动件上时，滑块会沿着导轨的直线方向移动。

由于导轨和滑块之间的低摩擦接触，滑块能够以较小的力量实现平稳、精确的运动。

3. 直线导轨滑块的应用直线导轨滑块广泛应用于工业生产和机械设备中，其应用领域包括但不限于以下几个方面：自动化生产直线导轨滑块被广泛应用于自动化生产线中，用于控制和定位机器人、传送带和其他自动化设备。

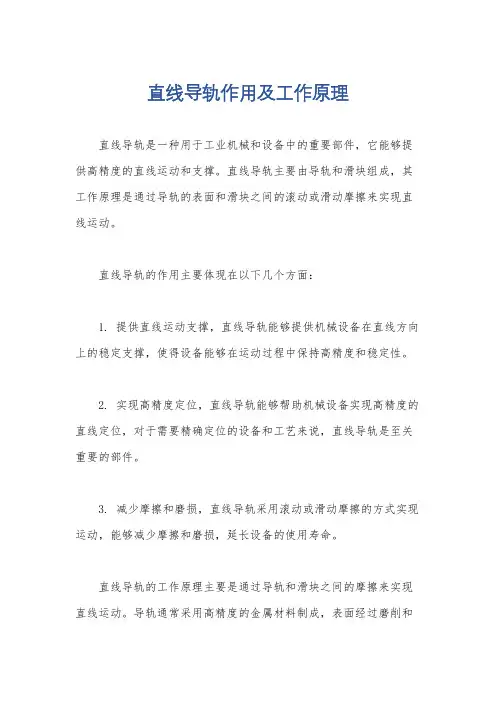

直线导轨作用及工作原理
直线导轨是一种用于工业机械和设备中的重要部件，它能够提供高精度的直线运动和支撑。

直线导轨主要由导轨和滑块组成，其工作原理是通过导轨的表面和滑块之间的滚动或滑动摩擦来实现直线运动。

直线导轨的作用主要体现在以下几个方面：
1. 提供直线运动支撑，直线导轨能够提供机械设备在直线方向上的稳定支撑，使得设备能够在运动过程中保持高精度和稳定性。

2. 实现高精度定位，直线导轨能够帮助机械设备实现高精度的直线定位，对于需要精确定位的设备和工艺来说，直线导轨是至关重要的部件。

3. 减少摩擦和磨损，直线导轨采用滚动或滑动摩擦的方式实现运动，能够减少摩擦和磨损，延长设备的使用寿命。

直线导轨的工作原理主要是通过导轨和滑块之间的摩擦来实现直线运动。

导轨通常采用高精度的金属材料制成，表面经过磨削和
精密加工，能够提供良好的平整度和硬度。

滑块内部通常安装有滚
珠或滑块，与导轨表面接触，通过滚动或滑动摩擦来实现直线运动。

在实际应用中，直线导轨通常与直线电机、直线传感器等配合
使用，实现各种机械设备的直线运动控制和监测。

通过直线导轨，
机械设备能够实现高精度、高速度和高稳定性的直线运动，广泛应
用于数控机床、自动化生产线、半导体设备等领域。

总之，直线导轨作为机械设备中的重要部件，能够提供高精度
的直线运动支撑，通过摩擦实现直线运动，对于提高设备的精度和
稳定性具有重要作用。

随着工业自动化和智能化的发展，直线导轨
的应用前景将更加广阔。

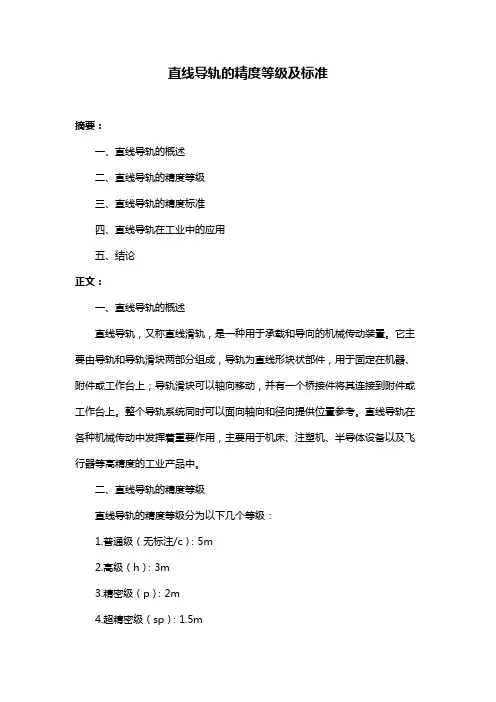

直线导轨的精度等级及标准摘要：一、直线导轨的概述二、直线导轨的精度等级三、直线导轨的精度标准四、直线导轨在工业中的应用五、结论正文：一、直线导轨的概述直线导轨，又称直线滑轨，是一种用于承载和导向的机械传动装置。

它主要由导轨和导轨滑块两部分组成，导轨为直线形块状部件，用于固定在机器、附件或工作台上；导轨滑块可以轴向移动，并有一个桥接件将其连接到附件或工作台上。

整个导轨系统同时可以面向轴向和径向提供位置参考。

直线导轨在各种机械传动中发挥着重要作用，主要用于机床、注塑机、半导体设备以及飞行器等高精度的工业产品中。

二、直线导轨的精度等级直线导轨的精度等级分为以下几个等级：1.普通级（无标注/c）：5m2.高级（h）：3m3.精密级（p）：2m4.超精密级（sp）：1.5m5.超超精密级（up）：1m三、直线导轨的精度标准直线导轨的精度标准主要从以下几个方面来衡量：1.直线度：直线度是测量导轨滑块和导轨的轴线之间距离变化的能力。

它表示了导轨在轴向上是否会产生偏差的程度。

通常，轴线的直线度受到导轨的品质、长度和底座顶的扭曲度的影响。

在实际应用中，要求导轨的直线度误差值越低，越接近于零。

2.平行度：平行度是测量导轨滑块平面与导轨面间的距离变化的能力。

它表示了导轨在平面方向上是否产生重大的变化或者偏移。

平行度误差会导致导轨在运动过程中出现震动或噪音，影响设备的正常运行。

3.垂直度：垂直度是测量导轨滑块在垂直于导轨面方向上的距离变化的能力。

它表示了导轨在垂直方向上是否产生偏差。

垂直度误差会影响导轨滑块的运动平稳性，从而影响设备的性能。

四、直线导轨在工业中的应用优质的制卡设备以及锂电池制造设备，均采用P 级以上导轨居多，甚至使用直线模组来代替直线运动部位。

在直线传动领域中，直线导轨副一直是关键性的产品，目前已成为各种机床、数控加工中心、精密仪器等高精度设备的不可或缺的重要功能部件。

五、结论直线导轨的精度与误差控制对保证工业制造质量至关重要。

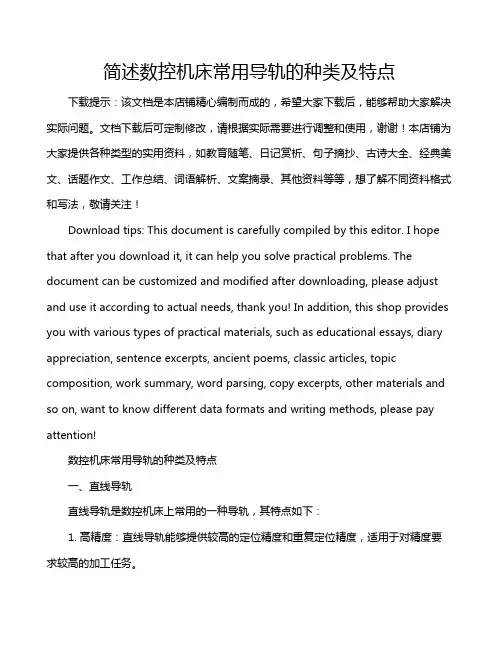

简述数控机床常用导轨的种类及特点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!数控机床常用导轨的种类及特点一、直线导轨直线导轨是数控机床上常用的一种导轨，其特点如下：1. 高精度：直线导轨能够提供较高的定位精度和重复定位精度，适用于对精度要求较高的加工任务。

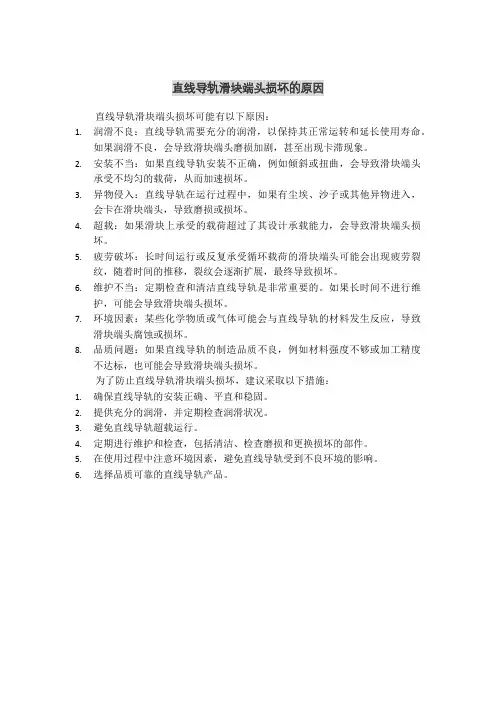

直线导轨滑块端头损坏的原因
直线导轨滑块端头损坏可能有以下原因：
1.润滑不良：直线导轨需要充分的润滑，以保持其正常运转和延长使用寿命。

如果润滑不良，会导致滑块端头磨损加剧，甚至出现卡滞现象。

2.安装不当：如果直线导轨安装不正确，例如倾斜或扭曲，会导致滑块端头
承受不均匀的载荷，从而加速损坏。

3.异物侵入：直线导轨在运行过程中，如果有尘埃、沙子或其他异物进入，
会卡在滑块端头，导致磨损或损坏。

4.超载：如果滑块上承受的载荷超过了其设计承载能力，会导致滑块端头损
坏。

5.疲劳破坏：长时间运行或反复承受循环载荷的滑块端头可能会出现疲劳裂
纹，随着时间的推移，裂纹会逐渐扩展，最终导致损坏。

6.维护不当：定期检查和清洁直线导轨是非常重要的。

如果长时间不进行维
护，可能会导致滑块端头损坏。

7.环境因素：某些化学物质或气体可能会与直线导轨的材料发生反应，导致
滑块端头腐蚀或损坏。

8.品质问题：如果直线导轨的制造品质不良，例如材料强度不够或加工精度
不达标，也可能会导致滑块端头损坏。

为了防止直线导轨滑块端头损坏，建议采取以下措施：
1.确保直线导轨的安装正确、平直和稳固。

2.提供充分的润滑，并定期检查润滑状况。

3.避免直线导轨超载运行。

4.定期进行维护和检查，包括清洁、检查磨损和更换损坏的部件。

5.在使用过程中注意环境因素，避免直线导轨受到不良环境的影响。

6.选择品质可靠的直线导轨产品。

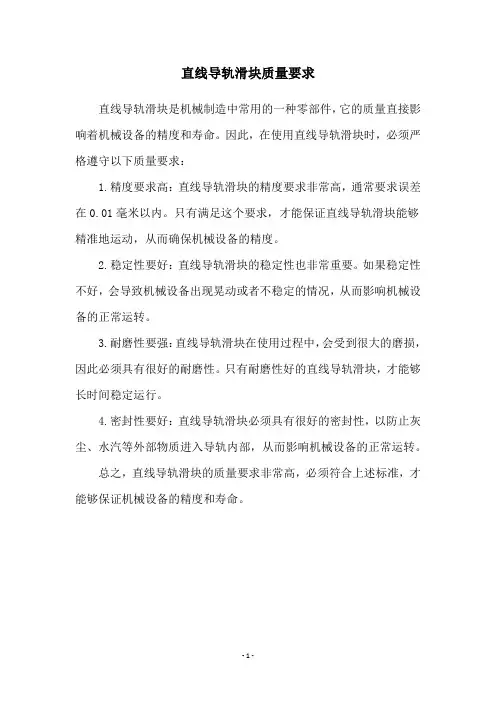

直线导轨滑块质量要求
直线导轨滑块是机械制造中常用的一种零部件，它的质量直接影响着机械设备的精度和寿命。

因此，在使用直线导轨滑块时，必须严格遵守以下质量要求：
1.精度要求高：直线导轨滑块的精度要求非常高，通常要求误差在0.01毫米以内。

只有满足这个要求，才能保证直线导轨滑块能够精准地运动，从而确保机械设备的精度。

2.稳定性要好：直线导轨滑块的稳定性也非常重要。

如果稳定性不好，会导致机械设备出现晃动或者不稳定的情况，从而影响机械设备的正常运转。

3.耐磨性要强：直线导轨滑块在使用过程中，会受到很大的磨损，因此必须具有很好的耐磨性。

只有耐磨性好的直线导轨滑块，才能够长时间稳定运行。

4.密封性要好：直线导轨滑块必须具有很好的密封性，以防止灰尘、水汽等外部物质进入导轨内部，从而影响机械设备的正常运转。

总之，直线导轨滑块的质量要求非常高，必须符合上述标准，才能够保证机械设备的精度和寿命。

- 1 -。

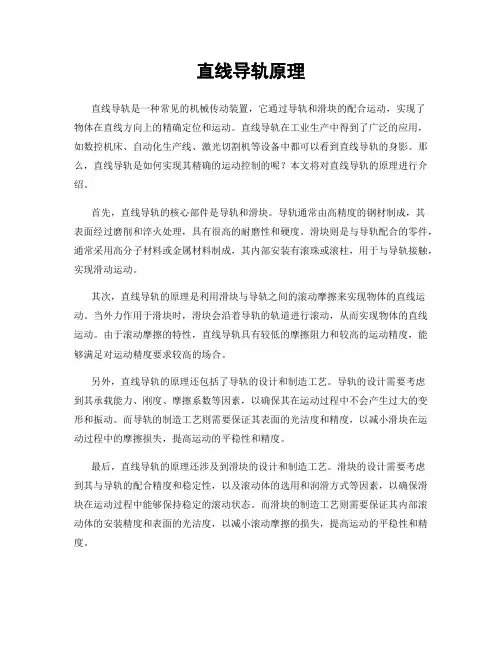

直线导轨原理直线导轨是一种常见的机械传动装置，它通过导轨和滑块的配合运动，实现了物体在直线方向上的精确定位和运动。

直线导轨在工业生产中得到了广泛的应用，如数控机床、自动化生产线、激光切割机等设备中都可以看到直线导轨的身影。

那么，直线导轨是如何实现其精确的运动控制的呢？本文将对直线导轨的原理进行介绍。

首先，直线导轨的核心部件是导轨和滑块。

导轨通常由高精度的钢材制成，其表面经过磨削和淬火处理，具有很高的耐磨性和硬度。

滑块则是与导轨配合的零件，通常采用高分子材料或金属材料制成，其内部安装有滚珠或滚柱，用于与导轨接触，实现滑动运动。

其次，直线导轨的原理是利用滑块与导轨之间的滚动摩擦来实现物体的直线运动。

当外力作用于滑块时，滑块会沿着导轨的轨道进行滚动，从而实现物体的直线运动。

由于滚动摩擦的特性，直线导轨具有较低的摩擦阻力和较高的运动精度，能够满足对运动精度要求较高的场合。

另外，直线导轨的原理还包括了导轨的设计和制造工艺。

导轨的设计需要考虑到其承载能力、刚度、摩擦系数等因素，以确保其在运动过程中不会产生过大的变形和振动。

而导轨的制造工艺则需要保证其表面的光洁度和精度，以减小滑块在运动过程中的摩擦损失，提高运动的平稳性和精度。

最后，直线导轨的原理还涉及到滑块的设计和制造工艺。

滑块的设计需要考虑到其与导轨的配合精度和稳定性，以及滚动体的选用和润滑方式等因素，以确保滑块在运动过程中能够保持稳定的滚动状态。

而滑块的制造工艺则需要保证其内部滚动体的安装精度和表面的光洁度，以减小滚动摩擦的损失，提高运动的平稳性和精度。

综上所述，直线导轨通过导轨和滑块的配合运动，利用滚动摩擦实现了物体在直线方向上的精确定位和运动。

其原理涉及到导轨和滑块的设计、制造工艺以及滚动摩擦的特性，是一种应用广泛的机械传动装置。

在工业生产中，合理应用直线导轨可以提高设备的运动精度和稳定性，从而提高生产效率和产品质量。
