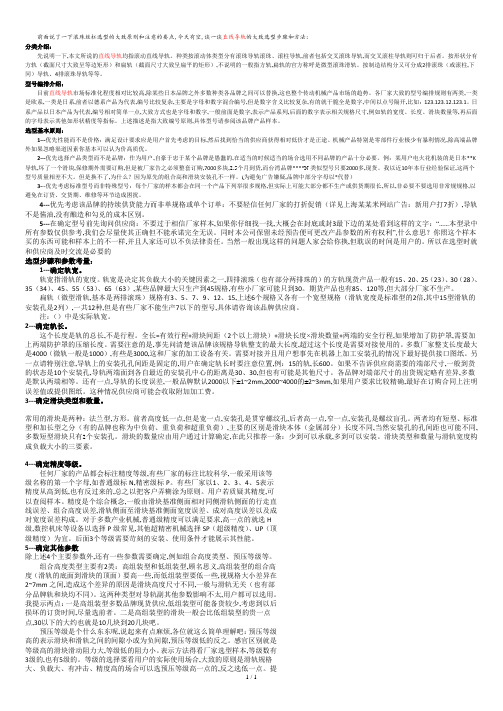

前面说了一下滚珠丝杠选型的大致原则和注意的要点,今天有空,谈一谈直线导轨的大致选型步骤和方法：分类介绍：先说明一下,本文所说的直线导轨均指滚动直线导轨。
种类按滚动体类型分有滚珠导轨滚珠、滚柱导轨,前者包括交叉滚珠导轨,而交叉滚柱导轨则可归于后者。
按形状分有方轨（截面尺寸大致呈等边矩形）和扁轨（截面尺寸大致呈扁平的矩形）,不说明的一般指方轨,扁轨的官方称呼是微型滚珠滑轨。
按制造结构分又可分成2排滚珠（或滚柱,下同）导轨、4排滚珠导轨等等。
型号编排介绍：目前直线导轨市场标准化程度相对比较高,除某些日本品牌之外多数种类各品牌之间可以替换,这也整个传动机械产品市场的趋势。
各厂家大致的型号编排规则有两类,一类是欧系,一类是日系,前者以德系产品为代表,编号比较复杂,主要是字母和数字混合编号,但是数字含义比较复杂,有的就干脆全是数字,中间以点号隔开,比如：123.123.12.123.1。
日系产品以日本产品为代表,编号相对简单一点,大致方式也是字母和数字,一般前面是数字,表示产品系列,后面的数字表示相关规格尺寸,例如轨的宽度、长度、滑块数量等,再后面的字母表示其他如形状精度等指标。
上述描述是指大致编号原则,具体型号请参阅该品牌产品样本。
选型基本原则：1---优先性能而不是价格：满足设计要求应是用户首先考虑的目标,然后找到恰当的供应商获得相对低价才是正途。
机械产品特别是零部件行业极少有暴利情况,除高端品牌外如果忽略渠道因素你基本可以认为价高质优。
2---优先选择产品类型而不是品牌：作为用户,自豪于忠于某个品牌是愚蠢的,在适当的时候适当的场合选用不同品牌的产品十分必要。
例：某用户电火花机装的是日本**K 导轨,坏了一个滑块,保修期外需要订购,但是被厂家告之必须整套订购,7000多块,2.5个月到货,而台湾品牌****N类似型号只要2000多,现货。
我以近10年本行业经验保证,这两个型号质量相差不大。
但是换不了,为什么？因为原先的组合高和滑块安装孔不一样。
上银直线导轨选型手册
为了正确选型上银直线导轨，需要考虑以下因素：
1. 载荷：需要确定导轨对应的最大载荷，以确保导轨能够承受
实际应用中的负载。
2. 行程：确定所需的行程长度，以确定导轨的长度和数量。
3. 精度：确定所需的精度级别，以便选择适当的导轨类型和型号。
4. 刚度：需要考虑应用中所需的刚度水平，以选择适当的导轨
类型和型号。
5. 环境条件：需要考虑应用中的环境条件，如温度、湿度和腐
蚀性，以选择适当的材料和涂层。
6. 运动速度：需要确定应用中所需的最大运动速度，以选择适
当的导轨类型和型号。
7. 导向方式：需要考虑应用中所需要的导向方式，如滑块式和
直线导轨式，以选择适当的导轨类型和型号。
8. 安装方式和尺寸：需要考虑导轨的安装方式和尺寸，以保证
导轨与其他部件的匹配。
基于以上考虑，上银直线导轨一般按照其型号、载荷、行程、
精度等参数进行分类，用户可根据实际应用需求选取合适的型号及
参数。
在选型时建议整体考虑，同时可以参考上银直线导轨选型手册，详细了解不同型号和参数的选择和应用范围。
前面说了一下滚珠丝杠选型的大致原则和注意的要点，今天有空，谈一谈直线导轨的大致选型步骤和方法：分类介绍：先说明一下，本文所说的直线导轨均指滚动直线导轨。
种类按滚动体类型分有滚珠导轨滚珠、滚柱导轨，前者包括交叉滚珠导轨，而交叉滚柱导轨则可归于后者。
按形状分有方轨（截面尺寸大致呈等边矩形）和扁轨（截面尺寸大致呈扁平的矩形），不说明的一般指方轨，扁轨的官方称呼是微型滚珠滑轨。
按制造结构分又可分成2排滚珠（或滚柱，下同）导轨、4排滚珠导轨等等。
型号编排介绍：目前直线导轨市场标准化程度相对比较高，除某些日本品牌之外多数种类各品牌之间可以替换，这也整个传动机械产品市场的趋势。
各厂家大致的型号编排规则有两类，一类是欧系，一类是日系，前者以德系产品为代表，编号比较复杂，主要是字母和数字混合编号，但是数字含义比较复杂，有的就干脆全是数字，中间以点号隔开，比如：123.123.12.123.1。
日系产品以日本产品为代表，编号相对简单一点，大致方式也是字母和数字，一般前面是数字，表示产品系列，后面的数字表示相关规格尺寸，例如轨的宽度、长度、滑块数量等，再后面的字母表示其他如形状精度等指标。
上述描述是指大致编号原则，具体型号请参阅该品牌产品样本。
选型基本原则：1---优先性能而不是价格：满足设计要求应是用户首先考虑的目标，然后找到恰当的供应商获得相对低价才是正途。
机械产品特别是零部件行业极少有暴利情况，除高端品牌外如果忽略渠道因素你基本可以认为价高质优。
2---优先选择产品类型而不是品牌：作为用户，自豪于忠于某个品牌是愚蠢的，在适当的时候适当的场合选用不同品牌的产品十分必要。
例：某用户电火花机装的是日本**K导轨，坏了一个滑块，保修期外需要订购，但是被厂家告之必须整套订购，7000多块，2.5个月到货，而台湾品牌****N类似型号只要2000多，现货。
我以近10年本行业经验保证，这两个型号质量相差不大。
但是换不了，为什么？因为原先的组合高和滑块安装孔不一样。
上银直线导轨选型资料在选择上银直线导轨时，首先得明白自己需要什么。
比如说，工作环境、负载要求、精度等，都是关键因素。
没有这些基础知识，选错导轨可就麻烦了。
首先，工作环境是个大问题。
一般来说，导轨得能耐得住环境的挑战。
湿气、灰尘，这些都能让导轨的性能打折扣。
你想啊，导轨就像个辛苦的工人，得在恶劣条件下坚持工作。
选择防尘、防水的导轨，无疑是个明智的选择。
然后，负载能力也不可忽视。
每个项目都有自己的“重量”，选择的导轨必须能够承受这个重量。
比如说，轻负载可以选择小型导轨，而重负载就得选大型导轨。
要不然，导轨就像大海捞针，根本无法应对。
再来，精度问题也不能掉以轻心。
精度决定了设备的性能。
需要高精度的设备，就得选择高精度的导轨。
很多人可能觉得高精度的导轨太贵，其实长远来看，投资高精度的导轨更划算，减少了维护成本。
除了这些，导轨的安装和维护也要考虑。
安装简单的导轨可以省下不少麻烦。
维护方便的导轨，让你省心不少。
别小看这个，平时的维护能让导轨寿命延长。
说到使用寿命，好的导轨就像一条长河，流淌得久，使用得舒心。
导轨的材料、工艺、设计，都影响着它的使用寿命。
优质的材料，搭配先进的制造工艺，才能确保导轨长时间稳定运行。
还有，噪音问题也值得注意。
选用低噪音的导轨，能让设备运行得更加安静。
尤其是在一些对噪音敏感的环境中，安静的运行至关重要。
噪音过大，会影响到周围环境，甚至造成干扰。
总结来说，选择上银直线导轨并不是小事。
了解需求、环境、负载、精度、安装维护等因素，才能最终选到适合的导轨。
就像选朋友一样，合适的才是最重要的。
总之，选对导轨，事半功倍，才能让工作更顺利，效率更高。
直线导轨安装方法、选型计算直线导轨（linear slider）可分为：滚轮直线导轨，圆柱直线导轨，滚珠直线导轨，三种，是用来支撑和引导运动部件，按给定的方向做往复直线运动。
依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
定义直线导轨又称线轨、滑轨、线性导轨、线性滑轨，用于直线往复运动场合，且可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。
在大陆称直线导轨，台湾一般称线性导轨，线性滑轨。
分类分为方形滚珠直线导轨，双轴芯滚轮直线导轨，单轴芯直线导轨。
作用直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。
依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。
直线轴承主要用在自动化机械上比较多，像德国进口的机床，折弯机，激光焊接机等等，当然直线轴承和直线轴是配套用的。
像直线导轨主要是用在精度要求比较高的机械结构上，直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。
自动调心能力来自圆弧沟槽的DF(45-°45)°组合，在安装的时候，即由钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被线轨滑块内部吸收，产生自动调心能力之效果而而得到高精度稳定的平滑运动。
（我们推荐你关注“机械工程师”公众号，第一时间掌握干货知识、行业信息）1、具有互换性由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，且滑块有保持器的设计以防止钢珠脱落，因此部份系列精度具可互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。
2、所有方向皆具有高刚性运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。
应用领域①、直线导轨主要用在自动化机械上比较多，像德国进口的机床，折弯机，激光焊接机等等，当然直线导轨和直线轴是配套用的。
上银直线导轨选型计算一、引言直线导轨作为机械制造中常见的定位和运动控制装置，其选型计算对于保证机械设备的精度和稳定性非常重要。
针对上银直线导轨，本文将从导轨的基本参数、工作条件和选型计算等方面进行详细介绍。
二、直线导轨基本参数1.导轨长度：根据设备的工作行程和使用要求进行确定，一般取决于零件的加工范围；2.导轨宽度和高度：根据设备的载荷和工作条件来确定，同时需要考虑导轨的刚度和耐力等参数；3.导轨滑块类型：上银直线导轨的滑块类型有多种，如固定型、活动型和滚动式等，根据设备的要求和工作条件来选择合适的类型；4.导轨接触方式：根据设备的工作方式和传动要求来选择导轨的接触方式，如滾珠式或滑块式。
三、工作条件的考虑1.载荷和速度：根据设备的工作要求和使用环境来确定导轨的额定负荷和额定速度；2.温度和湿度：导轨材料的选择和防护措施需要根据设备的工作环境来确定，确保导轨在不同温度和湿度下的工作稳定性和寿命；3.环境污染：如果设备工作环境存在较高的灰尘、油污或腐蚀气体等，则需选择具有防护功能的导轨材料和密封结构。
四、选型计算1.载荷计算：根据设备工作过程中导轨所承受的力矩、推力和振动等参数，结合导轨的载荷能力进行计算，确保导轨在工作过程中不会超载；2.刚度计算：根据设备需要的刚度和精度要求，确定导轨的刚度，并结合导轨悬臂长度和滑块支承情况进行计算；3.寿命计算：根据设备的使用寿命要求和工作条件，选择合适的导轨材料和型号，计算导轨的设计寿命，并与设备寿命要求进行对比；4.运动平稳性计算：根据设备的运动速度、加速度和减速度等参数，计算导轨的运动平稳性指标，确保设备的运动稳定性和准确性；5.经济性计算：根据设备的成本和效益要求，结合导轨的选型参数进行综合评估，选择性价比较高的导轨产品。
五、选型注意事项1.导轨的选型计算需要首先根据设备的使用要求和工作条件来确定导轨的基本参数；2.选型计算需要考虑导轨的负荷能力、刚度和寿命等因素，并结合设备的运动速度和稳定性要求来综合考虑；3.在进行选型计算时，还需要考虑导轨的安装和调整方便性、维护保养工作的便捷性和地方配套件等因素；4.最终选型结果需要与设备的实际情况和使用要求相匹配，以保证设备的性能和稳定性。

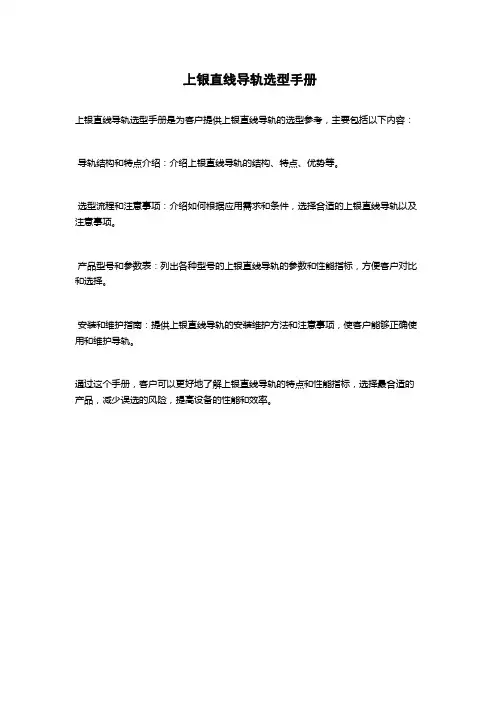

上银直线导轨选型手册
上银直线导轨选型手册是为客户提供上银直线导轨的选型参考，主要包括以下内容：
导轨结构和特点介绍：介绍上银直线导轨的结构、特点、优势等。
选型流程和注意事项：介绍如何根据应用需求和条件，选择合适的上银直线导轨以及注意事项。
产品型号和参数表：列出各种型号的上银直线导轨的参数和性能指标，方便客户对比和选择。
安装和维护指南：提供上银直线导轨的安装维护方法和注意事项，使客户能够正确使用和维护导轨。
通过这个手册，客户可以更好地了解上银直线导轨的特点和性能指标，选择最合适的产品，减少误选的风险，提高设备的性能和效率。
直线导轨选型培训教程一、导言直线导轨是现代机械制造领域不可缺少的关键组件之一。
它具有高精度、高刚度、低摩擦等优点，被广泛应用于精密机械、自动化设备等领域。
本教程将为您介绍直线导轨的基本知识和选型要点，帮助您正确选择和应用直线导轨。
二、直线导轨的构成直线导轨由滑块、导轨和润滑系统三部分构成。
1. 滑块：滑块是直线导轨中的移动部件，承载工件重量，并保证其在导轨上平稳移动。
滑块通常由高强度、高刚度的材料制成，如铝合金、钢材等。
2. 导轨：导轨是直线导轨中的固定部件，为滑块提供导向和支撑。
常见的导轨材料有工程塑料、铝合金和钢材等。
根据不同需求，导轨可分为滑动导轨和滚动导轨两种。
3. 润滑系统：润滑系统保证滑块在导轨上运动时的润滑和减少摩擦。
通常采用油脂润滑或滚珠滚子直线轴承润滑系统。
三、直线导轨的选型要点正确选型直线导轨对于实现机械设备的高效运行至关重要。
以下是选型时需要考虑的要点：1. 负荷要求：根据工作负荷的大小和方向，选择具有相应负荷承受能力的直线导轨。
要考虑工艺要求和安全系数，确保导轨在工作时不会发生过载现象。
2. 移动速度：根据机械设备的移动速度要求，选择合适的导轨和滑块结构。
高速移动时应考虑防护措施，如减震、减振等，以保证机械设备的运行稳定。
3. 定位精度：根据机械设备对定位精度的要求，选择具有足够刚度和精度的导轨。
通常情况下，滚动导轨的定位精度更高，适用于高精度加工和定位要求较高的场合。
4. 寿命要求：根据机械设备的使用寿命要求，选择具有可靠性和耐磨性的导轨。
寿命测试报告和用户评价可以提供有关导轨寿命的参考信息。
5. 安装和维护：选择安装方便、维护简单的导轨产品。
考虑导轨的尺寸、重量、安装方式等因素，以便在实际使用中更加方便和可靠。
四、直线导轨的应用案例直线导轨在各个行业都有广泛的应用，以下是几个常见案例：1. CNC机床：直线导轨是CNC机床中关键的运动部件，通过滚动或滑动导轨实现工件在X、Y、Z三个方向上的准确定位和高效运动。
天津CPC直线导轨的选型及安装方法CPC微型导轨选型第一步---确定轨宽轨宽指滑轨的宽度。
轨宽是决定其负载大小的关键因素之一，四排滚珠（也有部分两排珠的）的方轨现货产品一般有15、20、25（23）、30（28）、35（34）、45、55（53）、65（63），某些品牌最大只生产到45规格，有些小厂家可能只到30。
期货产品也有85、120等，但大部分厂家不生产。
扁轨（微型滑轨，基本是两排滚珠）规格有3、5、7、9、12、15，上述6个规格又各有一个宽型规格（滑轨宽度是标准型的2倍，其中15型滑轨的安装孔是2列），一共12种，但是有些厂家不能生产7以下的型号，具体请咨询该品牌供应商。
注：（）中是实际轨宽。
导轨选型第二步---确定轨长这个长度是轨的总长，不是行程。
全长=有效行程+滑块间距（2个以上滑块）+滑块长度×滑块数量+两端的安全行程，如果增加了防护罩，需要加上两端防护罩的压缩长度。
需要注意的是，事先问清楚该品牌该规格导轨整支的最大长度，超过这个长度是需要对接使用的。
多数厂家整支长度最大是4000（微轨一般是1000），有些是3000，这和厂家的加工设备有关。
需要对接并且用户想事先在机器上加工安装孔的情况下最好提供接口图纸。
另一点请特别注意，导轨上的安装孔孔间距是固定的，用户在确定轨长时要注意位置，例：15的轨，长600。
如果不告诉供应商需要的端部尺寸，一般到货的状态是10个安装孔，导轨两端面到各自最近的安装孔中心的距离是30、30，但也有可能是其他尺寸。
各品牌对端部尺寸的出货规定略有差异，多数是默认两端相等。
还有一点，导轨的长度误差，一般品牌默认2000以下±1~2mm，2000~4000的±2~3mm，如果用户要求比较精确，最好在订购合同上注明误差值或提供图纸。
这种情况供应商可能会收取附加加工费。
导轨选型第三步---确定滑块类型和数量常用的滑块是两种：法兰型，方形。
丝杠水平运动选型计算表格机械结构参数：速度：Vl=10m/min滑动部分质量M=8kg丝杠长度L B=0.6m丝杠直径D B=0.04m丝杠导程P B=0.019m连轴器质量M C2kg连轴器直径D C0.05m摩擦系数μ=0.1移动距离L=0.3m机械效率η=0.9定位时间t=1s加减速时间比A=25%外力F A=0N移动方向与水平轴夹角a =0°1)速度曲线加速时间t0=t*A=0.25s2)电机转速N M =V l/P B=526.3157895rpm 3)负荷转矩计算=7.84N=0.02634185Nm 4)克服惯量的加速转矩计算（也称做：启动转矩）直线运动平台与负载惯量J L=7.31536E-05kgm 2滚珠丝杠惯量J B=0.001191295kgm 2连轴器惯量J C=0.000625kgm 2总负荷惯量J L =J L +J B +J C=0.001889448kgm 2启动转矩T S ==0.659063207Nm 5)必须转矩必须转矩T M =(T L +T S )*S =0.685405056Nm6)电机选择负载转矩T L =根据计算，初步确定电机型号，然后输入转子惯量，确认T M7)负荷与电机惯量比惯量比I1= 1.717680248 8)负荷与减速机惯量比当负荷与电机惯量比>5时，考虑采用减速装置，提高惯量匹配折算后的惯量比I2=0.107355015*其他常数*G=9.8m/s *pi= 3.1416*丝杠密度ρ=7900kg/m3 *******安全系数S=1电机惯量J M=0.0011kgm2减速机减速比i＝4。
直线导轨的选型分类介绍：先说明一下，本文所说的直线导轨均指滚动直线导轨。
种类按滚动体类型分有滚珠导轨滚珠、滚柱导轨，前者包括交叉滚珠导轨，而交叉滚柱导轨则可归于后者。
按形状分有方轨（截面尺寸大致呈等边矩形）和扁轨（截面尺寸大致呈扁平的矩形），不说明的一般指方轨，扁轨的官方称呼是微型滚珠滑轨。
按制造结构分又可分成2排滚珠（或滚柱，下同）导轨、4排滚珠导轨等等。
型号编排介绍：选型基本原则：1---优先性能而不是价格：满足设计要求应是用户首先考虑的目标，然后找到恰当的供应商获得相对低价才是正途。
机械产品特别是零部件行业极少有暴利情况，除高端品牌外如果忽略渠道因素你基本可以认为价高质优。
2---优先选择产品类型而不是品牌：作为用户，自豪于忠于某个品牌是愚蠢的，在适当的时候适当的场合选用不同品牌的产品十分必要。
例：某用户电火花机装的是日本**K导轨，坏了一个滑块，保修期外需要订购，但是被厂家告之必须整套订购，7000多块，2.5个月到货，而台湾品牌****N类似型号只要2000多，现货。
我以近10年本行业经验保证，这两个型号质量相差不大。
但是换不了，为什么？因为原先的组合高和滑块安装孔不一样。
(为避免广告嫌疑，品牌中部分字母以*代替）3---优先考虑标准型号而非特殊型号：每个厂家的样本都会在同一个产品下列举很多规格，但实际上可能大部分都不生产或供货期很长，所以，非必要不要选用非常规规格，以避免在订货、交货期、维修等环节造成困扰。
4---优先考虑该品牌的持续供货能力而非单规格或单个订单：不要轻信任何厂家的打折促销（详见上海某某米网站广告：新用户打7折），导轨不是酱油，没有酿造和勾兑的成本区别。
5---在确定型号前先询问供应商：不要过于相信厂家样本，如果你仔细找一找，大概会在封底或封3最下边的某处看到这样的文字：“……本型录中所有参数仅供参考，我们会尽量使其正确但不能承诺完全无误。
同时本公司保留未经预告便可更改产品参数的所有权利”，什么意思？你照这个样本买的东西可能和样本上的不一样，并且人家还可以不负法律责任。
北京CPC直线导轨的选型及安装方法CPC微型导轨选型第一步---确定轨宽轨宽指滑轨的宽度。
轨宽是决定其负载大小的关键因素之一，四排滚珠（也有部分两排珠的）的方轨现货产品一般有15、20、25（23）、30（28）、35（34）、45、55（53）、65（63），某些品牌最大只生产到45规格，有些小厂家可能只到30。
期货产品也有85、120等，但大部分厂家不生产。
扁轨（微型滑轨，基本是两排滚珠）规格有3、5、7、9、12、15，上述6个规格又各有一个宽型规格（滑轨宽度是标准型的2倍，其中15型滑轨的安装孔是2列），一共12种，但是有些厂家不能生产7以下的型号，具体请咨询该品牌供应商。
注：（）中是实际轨宽。
导轨选型第二步---确定轨长这个长度是轨的总长，不是行程。
全长=有效行程+滑块间距（2个以上滑块）+滑块长度×滑块数量+两端的安全行程，如果增加了防护罩，需要加上两端防护罩的压缩长度。
需要注意的是，事先问清楚该品牌该规格导轨整支的最大长度，超过这个长度是需要对接使用的。
多数厂家整支长度最大是4000（微轨一般是1000），有些是3000，这和厂家的加工设备有关。
需要对接并且用户想事先在机器上加工安装孔的情况下最好提供接口图纸。
另一点请特别注意，导轨上的安装孔孔间距是固定的，用户在确定轨长时要注意位置，例：15的轨，长600。
如果不告诉供应商需要的端部尺寸，一般到货的状态是10个安装孔，导轨两端面到各自最近的安装孔中心的距离是30、30，但也有可能是其他尺寸。
各品牌对端部尺寸的出货规定略有差异，多数是默认两端相等。
还有一点，导轨的长度误差，一般品牌默认2000以下±1~2mm，2000~4000的±2~3mm，如果用户要求比较精确，最好在订购合同上注明误差值或提供图纸。
这种情况供应商可能会收取附加加工费。
导轨选型第三步---确定滑块类型和数量常用的滑块是两种：法兰型，方形。
