3.卡诺图化简法(一)

Z(A,B,C,D)=ABC+ABD+AC’D+C’D’+AB’C+A’CD’+++Z+BA=,(,,)C+BACADCDCABDABCACDD先填ABC项，即利用ABC=ABC（D+D’）=ABCD+ABCD’，如下图填入：图一’D,但ABCD项的表格已填入1，则不在填，只填ABC’D按照上述方法填好整个函数表达式，如下图：卡诺图圈“1”法化简步骤：1、先圈包含1个数最多的最大“1”圈，其中1格数只能为1、2、4、8、16；2、再圈包含1个数第二多的“1”圈，其中1格数也只能为1、2、4、8、16；以此类推，直到把卡诺图中所有的1格圈完。

3、检查每个“1”圈中是否至少有一个1格未被其它“1”圈圈过，若都被其他圈圈过，则该“1”圈舍去。

4、保留每个“1”圈中的不变的变量，其中“0”用原变量表示，“1”用反变量表示，变量之间用“.”连接，则构成该“1”圈的乘积项。

5、一个“1”圈对应一个乘积项，有多少“1”圈，就有多少乘积项，它们之间用“+”连接。

例题2：Y(A,B,C,D)=m1+m5+m6+m7+m11+m12+m13+m15解：1、在卡诺图中填充好函数表达式，如下图：4、圈完所有的1格，通过检查，发现原来圈4个1格的最大“1圈”中所有的1格都被其6、按照写化简后的函数逻辑表达式的规则，得化简后的函数表达式：Y（A,B,C,D）=A’C’D+ABC’+ ACD+A’BCABC’ACD A’BC。

1.4 用卡诺图化简逻辑函数本次重点内容1、卡诺图的画法与性质2、用卡诺图化简函数 教学过程 应用卡诺图化简 一、卡诺图逻辑函数可以用卡诺图表示。

所谓卡诺图，就是逻辑函数的一种图形表示。

对n 个变量的卡诺图来说，有2n 个小方格组成，每一小方格代表一个最小项。

在卡诺图中，几何位置相邻（包括边缘、四角）的小方格在逻辑上也是相邻的。

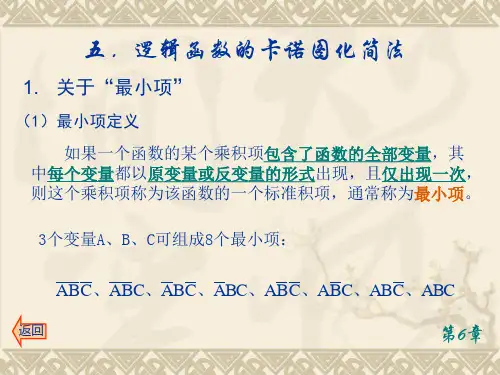

二、最小项的定义及基本性质： 1、最小项的定义在n 个变量的逻辑函数中，如乘积项中包含了全部变量，并且每个变量在该乘积项中或以原变量或以反变量的形式但只出现一次，则该乘积项就定义为该逻辑函数的最小项。

通常用m 表示最小项，其下标为最小项的编号。

编号的方法是：最小项的原变量取1，反变量取0，则最小项取值为一组二进制数，其对应的十进制数便为该最小项的编号。

如最小项C B A 对应的变量取值为000，它对应十进制数为0。

因此，最小项C B A 的编号为m 0，如最小项C B A 的编号为m 4，其余最小项的编号以此类推。

2、最小项的基本性质：（1）对于任意一个最小项，只有一组变量取值使它的值为1，而其余各种变量取值均使它的值为0。

（2）不同的最小项，使它的值为1的那组变量取值也不同。

（3）对于变量的任一组取值，全体最小项的和为1。

图1.4.1分别为二变量、三变量和四变量卡诺图。

在卡诺图的行和列分别标出变量及其状态。

变量状态的次序是00，01，11，10，而不是二进制递增的次序00，01，10，11。

这样排列是为了使任意两个相邻最小项之间只有一个变量改变（即满足相邻性）。

小方格也可用二进制数对应于十进制数编号，如图中的四变量卡诺图，也就是变量的最小项可用m 0, m １,m ２,……来编号。

1010001111001A BCAB CD B A 0001111000011110m m m m m mmmm m m m 012300112233m m m m m m m m m m m m m m m m 456789101112131415图1.4.1 卡诺图二、应用卡诺图表示逻辑函数应用卡诺图化简逻辑函数时，先将逻辑式中的最小项(或逻辑状态表中取值为1的最小项)分别用1填入相应的小方格内，其它的则填0或空着不填。

卡诺图化简法卡诺图化简法又称为图形化简法。

该方法简单、直观、容易掌握，因而在逻辑设计中得到广泛应用。

一卡诺图的构成卡诺图是一种平面方格图，每个小方格代表一个最小项，故又称为最小项方格图。

1．结构特点卡诺图中最小项的排列方案不是唯一的，图2．5(a)、(b)、(c)、(d)分别为2变量、3变量、4变量、5变量卡诺图的一种排列方案。

图中，变量的坐标值应0表示相变量的反变量，1表示相应变量的原变量。

各小方格依变量顺序取坐标值，所得二进制数对应的十进制数即相应最小项的下标i。

在五变量卡诺图中，为了方便省略了符号“m”，直接标出m的下标i。

图2. 5 2～5变量卡诺图从图2.5所示的各卡诺图可以看出，卡诺图上变量的排列规律使最小项的相邻关系能在图形上清晰地反映出来。

具体地说，在n个变量的卡诺图中，能从图形上直观、方便地找到每个最小项的n个相邻最小项。

以四变量卡诺图为例，图中每个最小项应有4个相邻最小项，如m5的4个相邻最小项分别是m1，m4，m7，m13，这4个最小项对应的小方格与m5对应的小方格分别相连，也就是说在几何位置上是相邻的，这种相邻称为几何相邻。

而m2则不完全相同，它的4个相邻最小项除了与之几何相邻的m3和m6之外，另外两个是处在“相对”位置的m0(同一列的两端)和m10(同一行的两端)。

这种相邻似乎不太直观，但只要把这个图的上、下边缘连接，卷成圆筒状，便可看出m0和m2在几何位置上是相邻的。

同样，把图的左、右边缘连接，便可使m2和m10相邻。

通常把这种相邻称为相对相邻。

除此之外，还有“相重”位置的最小项相邻，如五变量卡诺图中的m3，除了几何相邻的m1，m2，m7和相对相邻的m11外，还与m19相邻。

对于这种情形，可以把卡诺图左边的矩形重叠到右边矩形之上来看，凡上下重叠的最小项相邻，这种相邻称为重叠相邻。

归纳起来，卡诺图在构造上具有以下两个特点：☆ n个变量的卡诺图由2n个小方格组成，每个小方格代表一个最小项；☆ 卡诺图上处在相邻、相对、相重位置的小方格所代表的最小项为相邻最小项。

第十章 数字逻辑基础补充：逻辑函数的卡诺图化简法1．图形图象法：用卡诺图化简逻辑函数，求最简与或表达式的方法。

卡诺图是按一定规则画出来的方框图。

优点：有比较明确的步骤可以遵循，结果是否最简，判断起来比较容易。

缺点：当变量超过六个以上，就没有什么实用价值了。

公式化简法优点：变量个数不受限制缺点：结果是否最简有时不易判断。

2．最小项（1）定义：是一个包括所有变量的乘积项，每个变量均以原变量或反变量的形式出现一次。

注意：每项都有包括所有变量，每个乘积它中每个变量出现且仅出项1次。

如：Y=F （A ，B ） （2个变量共有4个最小项B A B A B A AB ）Y=F （A ，B ，C ） （3个变量共有8个最小项C B A C B A C B A BC A C B AC B A C AB ABC ）结论： n 变量共有2n 个最小项。

三变量最小项真值表（2）最小项的性质①任一最小项，只有一组对应变量取值使其值为1： ②任意两个最小项的乘种为零； ③全体最小项之和为1。

（3）最小项的编号：把与最小项对应的变量取值当成二进制数，与之相应的十进制数，就是该最小项的编号，用m i 表示。

3．最小项表达式——标准与或式任何逻辑函数都可以表示为最小项之和的形式——标准与或式。

而且这种形式是惟一的，即一个逻辑函数只有一种最小项表达式。

例1．写出下列函数的标准与或式：Y=F(A,B,C)=AB+BC+CA 解：Y=AB(C +C)+BC(A +A)+CA(B +B)=ABC C B A ABC BC A ABC C AB +++++ =ABC C B A BC A C AB +++ =3567m m m m +++例2.写出下列函数的标准与或式：C B AD AB Y ++=解：))()(C B D A B A Y +++=（ ))((C B D B A ++= D C B C A B A B A +++=D C B A D C B A C B A C B A BC A ++++=D C B A D C B A D C B A D C B A D C B A D BC A BCD A ++++++=_ 8014567m m m m m m m ++++++= ＝）8,7,6,5,4,1,0(m ∑ 列真值表写最小项表达式。
