精馏塔设备

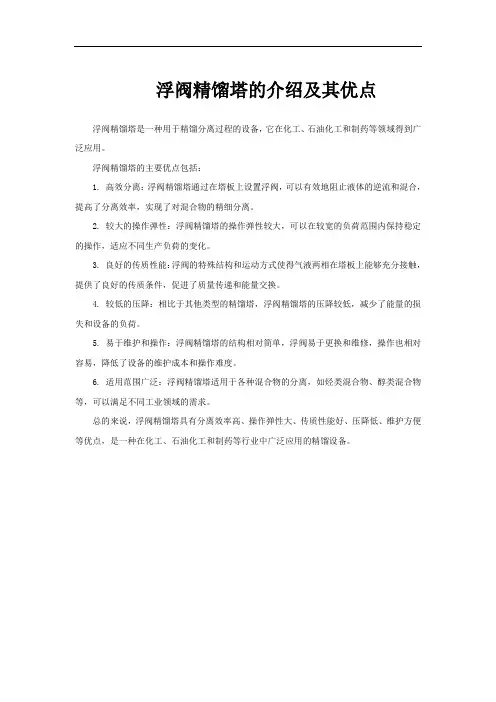

浮阀精馏塔的介绍及其优点
浮阀精馏塔是一种用于精馏分离过程的设备，它在化工、石油化工和制药等领域得到广泛应用。

浮阀精馏塔的主要优点包括：
1. 高效分离：浮阀精馏塔通过在塔板上设置浮阀，可以有效地阻止液体的逆流和混合，提高了分离效率，实现了对混合物的精细分离。

2. 较大的操作弹性：浮阀精馏塔的操作弹性较大，可以在较宽的负荷范围内保持稳定的操作，适应不同生产负荷的变化。

3. 良好的传质性能：浮阀的特殊结构和运动方式使得气液两相在塔板上能够充分接触，提供了良好的传质条件，促进了质量传递和能量交换。

4. 较低的压降：相比于其他类型的精馏塔，浮阀精馏塔的压降较低，减少了能量的损失和设备的负荷。

5. 易于维护和操作：浮阀精馏塔的结构相对简单，浮阀易于更换和维修，操作也相对容易，降低了设备的维护成本和操作难度。

6. 适用范围广泛：浮阀精馏塔适用于各种混合物的分离，如烃类混合物、醇类混合物等，可以满足不同工业领域的需求。

总的来说，浮阀精馏塔具有分离效率高、操作弹性大、传质性能好、压降低、维护方便等优点，是一种在化工、石油化工和制药等行业中广泛应用的精馏设备。

精馏塔设备概述简介精馏塔是一种常用于分离液体混合物的设备，通过不同组分的挥发度差异实现分离和纯化。

它是化工工业中最常用的分离设备之一，广泛应用于石油化工、化学制药、食品加工等领域。

工作原理精馏塔利用液体分子在不同温度下的挥发差异，通过冷凝和蒸发的循环作用，将混合物中的组分逐步分离。

其基本工作原理是将混合物加热至使其中一种组分直接蒸发并进入冷凝器，然后再将液态的组分回流到塔底进行冷却。

这样循环往复，最终实现分离纯化。

构造精馏塔主要由塔体、进料管、蒸发器、冷凝器、塔底总流出口、分馏液流出口、回流管和塔板等组件构成。

塔体塔体是精馏塔的主要支撑部分，通常由金属材料制成。

其长度和直径可以根据实际情况进行设计。

塔体的内壁通常设置为光滑的表面，以减小流体摩擦阻力，提高传质效率。

进料管进料管用于将待分离混合物导入精馏塔。

其位置通常设计在塔体的顶部，便于混合物均匀分布到塔板上。

蒸发器蒸发器位于精馏塔的底部，通过加热的方式将液态混合物加热至蒸发温度。

蒸发器通常采用外加热的方式，如蒸汽加热或电加热，以提高温度控制精度。

冷凝器冷凝器位于精馏塔的顶部，用于冷却和凝结蒸汽相。

冷凝器通常采用冷水或制冷剂循环的方式进行冷却，将蒸汽相转化为液相，并通过管道排出。

塔底总流出口塔底总流出口是精馏塔的最底部出口，用于排出未蒸发的液态组分。

通常通过阀门控制流量和压力。

分馏液流出口分馏液流出口位于精馏塔的中间位置，用于排除已经分离纯化的组分。

也通过阀门进行流量和压力的调控。

回流管回流管从冷凝器中将冷凝的液相通过管道回流到塔底，作为冷却液。

回流液的流量和塔底总流出口的控制可以实现进一步的分离纯化。

塔板塔板是精馏塔内组织分离过程的关键部分，用于实现质量和传质的分离。

塔板通常为水平平板状，上面设置气体和液体的流通孔，以及液体收集槽等构造。

应用领域精馏塔在化工工业中有着广泛的应用，常见的应用领域包括：•石油化工：用于原油的分离和石油产品的精制，如汽油、柴油、润滑油等的提纯。

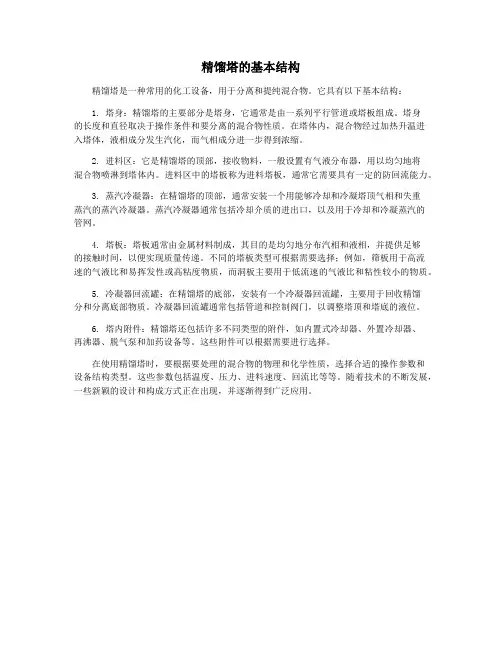

精馏塔的基本结构精馏塔是一种常用的化工设备，用于分离和提纯混合物。

它具有以下基本结构：1. 塔身：精馏塔的主要部分是塔身，它通常是由一系列平行管道或塔板组成。

塔身的长度和直径取决于操作条件和要分离的混合物性质。

在塔体内，混合物经过加热升温进入塔体，液相成分发生汽化，而气相成分进一步得到浓缩。

2. 进料区：它是精馏塔的顶部，接收物料，一般设置有气液分布器，用以均匀地将混合物喷淋到塔体内。

进料区中的塔板称为进料塔板，通常它需要具有一定的防回流能力。

3. 蒸汽冷凝器：在精馏塔的顶部，通常安装一个用能够冷却和冷凝塔顶气相和失重蒸汽的蒸汽冷凝器。

蒸汽冷凝器通常包括冷却介质的进出口，以及用于冷却和冷凝蒸汽的管网。

4. 塔板：塔板通常由金属材料制成，其目的是均匀地分布汽相和液相，并提供足够的接触时间，以便实现质量传递。

不同的塔板类型可根据需要选择；例如，筛板用于高流速的气液比和易挥发性或高粘度物质，而洞板主要用于低流速的气液比和粘性较小的物质。

5. 冷凝器回流罐：在精馏塔的底部，安装有一个冷凝器回流罐，主要用于回收精馏分和分离底部物质。

冷凝器回流罐通常包括管道和控制阀门，以调整塔顶和塔底的液位。

6. 塔内附件：精馏塔还包括许多不同类型的附件，如内置式冷却器、外置冷却器、再沸器、脱气泵和加药设备等。

这些附件可以根据需要进行选择。

在使用精馏塔时，要根据要处理的混合物的物理和化学性质，选择合适的操作参数和设备结构类型。

这些参数包括温度、压力、进料速度、回流比等等。

随着技术的不断发展，一些新颖的设计和构成方式正在出现，并逐渐得到广泛应用。

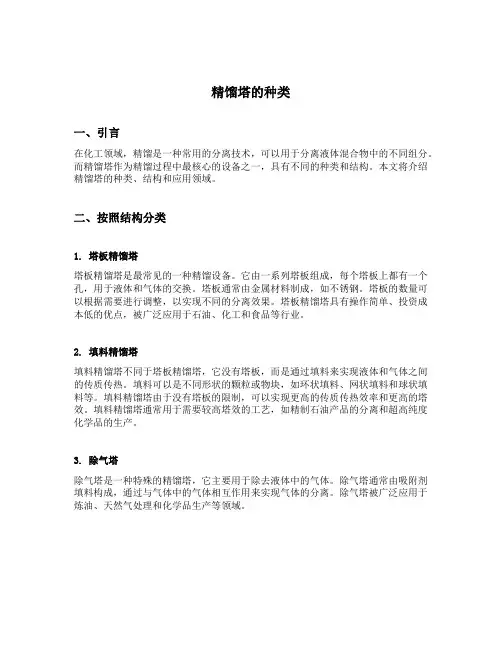

精馏塔的种类一、引言在化工领域，精馏是一种常用的分离技术，可以用于分离液体混合物中的不同组分。

而精馏塔作为精馏过程中最核心的设备之一，具有不同的种类和结构。

本文将介绍精馏塔的种类、结构和应用领域。

二、按照结构分类1. 塔板精馏塔塔板精馏塔是最常见的一种精馏设备。

它由一系列塔板组成，每个塔板上都有一个孔，用于液体和气体的交换。

塔板通常由金属材料制成，如不锈钢。

塔板的数量可以根据需要进行调整，以实现不同的分离效果。

塔板精馏塔具有操作简单、投资成本低的优点，被广泛应用于石油、化工和食品等行业。

2. 填料精馏塔填料精馏塔不同于塔板精馏塔，它没有塔板，而是通过填料来实现液体和气体之间的传质传热。

填料可以是不同形状的颗粒或物块，如环状填料、网状填料和球状填料等。

填料精馏塔由于没有塔板的限制，可以实现更高的传质传热效率和更高的塔效。

填料精馏塔通常用于需要较高塔效的工艺，如精制石油产品的分离和超高纯度化学品的生产。

3. 除气塔除气塔是一种特殊的精馏塔，它主要用于除去液体中的气体。

除气塔通常由吸附剂填料构成，通过与气体中的气体相互作用来实现气体的分离。

除气塔被广泛应用于炼油、天然气处理和化学品生产等领域。

三、按照应用分类1. 石油精馏塔石油精馏塔主要用于石油加工行业中，用于将原油中的不同组分进行分离。

根据石油组分的不同，石油精馏塔可以实现蒸馏、重整、裂化和精制等不同的工艺。

石油精馏塔的设计和操作需要考虑原油的性质、产品要求和经济因素等多个因素。

2. 酒精精馏塔酒精精馏塔主要用于酒精和酒的生产过程中，用于将发酵产生的液体中的酒精进行分离。

酒精精馏塔通常采用填料结构，以实现高效的酒精分离。

酒精精馏塔还需要考虑产品的纯度、产量和能源消耗等因素。

3. 精细化工精馏塔精细化工精馏塔广泛应用于化学工业中，用于生产高纯度的化学品。

精细化工精馏塔通常采用填料结构和复杂的操作控制系统，以实现对微量杂质的高度分离。

精细化工精馏塔的设计和操作需要考虑产品的要求、设备的安全性和可靠性等因素。

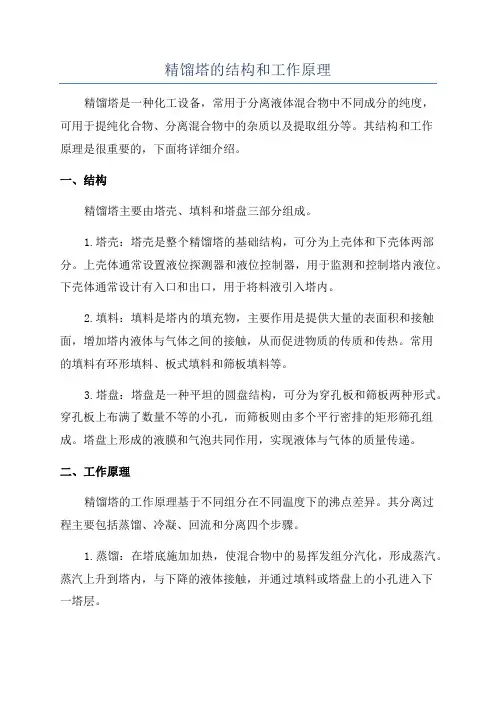

精馏塔的结构和工作原理精馏塔是一种化工设备，常用于分离液体混合物中不同成分的纯度，可用于提纯化合物、分离混合物中的杂质以及提取组分等。

其结构和工作原理是很重要的，下面将详细介绍。

一、结构精馏塔主要由塔壳、填料和塔盘三部分组成。

1.塔壳：塔壳是整个精馏塔的基础结构，可分为上壳体和下壳体两部分。

上壳体通常设置液位探测器和液位控制器，用于监测和控制塔内液位。

下壳体通常设计有入口和出口，用于将料液引入塔内。

2.填料：填料是塔内的填充物，主要作用是提供大量的表面积和接触面，增加塔内液体与气体之间的接触，从而促进物质的传质和传热。

常用的填料有环形填料、板式填料和筛板填料等。

3.塔盘：塔盘是一种平坦的圆盘结构，可分为穿孔板和筛板两种形式。

穿孔板上布满了数量不等的小孔，而筛板则由多个平行密排的矩形筛孔组成。

塔盘上形成的液膜和气泡共同作用，实现液体与气体的质量传递。

二、工作原理精馏塔的工作原理基于不同组分在不同温度下的沸点差异。

其分离过程主要包括蒸馏、冷凝、回流和分离四个步骤。

1.蒸馏：在塔底施加加热，使混合物中的易挥发组分汽化，形成蒸汽。

蒸汽上升到塔内，与下降的液体接触，并通过填料或塔盘上的小孔进入下一塔层。

2.冷凝：在塔顶设置冷凝器，冷却蒸汽，并将其转化为液体。

冷却过程中，蒸汽中的高沸点组分冷凝成液体，而低沸点组分保持挥发状态。

3.回流：冷凝后的液体通过回流管回流到塔顶，重新进入塔内。

回流液的作用是增加塔壁的液体，并通过填料或塔盘上的孔洞与上升的蒸汽混合。

4.分离：回流液与上升的蒸汽在塔内产生剪切力，使其彼此接触并进一步传质。

不同组分在塔内通过多次挥发和冷凝步骤的重复循环分离，逐渐提纯。

工作原理的关键在于塔内的物质传质和传热。

填料和塔盘提供了大量的表面积和接触面，使液体和气体之间能够充分接触。

高效的传质和传热能够促使组分之间相互转移，达到分离的目的。

总结：精馏塔的结构和工作原理是使得不同成分纯度提高的关键。

通过加热、冷凝和回流等步骤进行反复蒸发和冷凝，最终实现混合物中组分的分离。

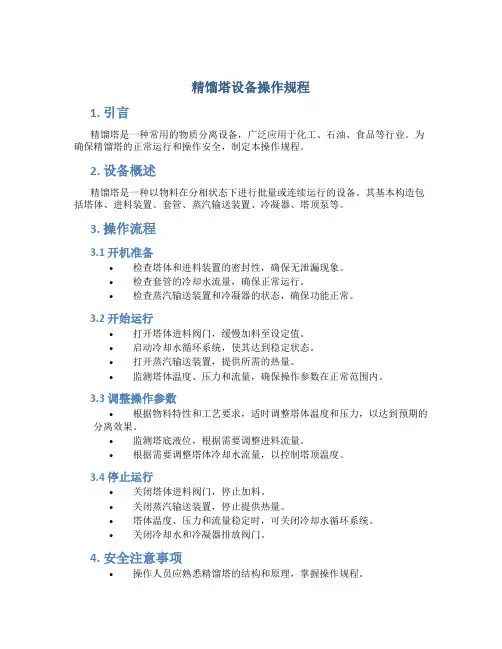

精馏塔设备操作规程1. 引言精馏塔是一种常用的物质分离设备，广泛应用于化工、石油、食品等行业。

为确保精馏塔的正常运行和操作安全，制定本操作规程。

2. 设备概述精馏塔是一种以物料在分相状态下进行批量或连续运行的设备。

其基本构造包括塔体、进料装置、套管、蒸汽输送装置、冷凝器、塔顶泵等。

3. 操作流程3.1 开机准备•检查塔体和进料装置的密封性，确保无泄漏现象。

•检查套管的冷却水流量，确保正常运行。

•检查蒸汽输送装置和冷凝器的状态，确保功能正常。

3.2 开始运行•打开塔体进料阀门，缓慢加料至设定值。

•启动冷却水循环系统，使其达到稳定状态。

•打开蒸汽输送装置，提供所需的热量。

•监测塔体温度、压力和流量，确保操作参数在正常范围内。

3.3 调整操作参数•根据物料特性和工艺要求，适时调整塔体温度和压力，以达到预期的分离效果。

•监测塔底液位，根据需要调整进料流量。

•根据需要调整塔体冷却水流量，以控制塔顶温度。

3.4 停止运行•关闭塔体进料阀门，停止加料。

•关闭蒸汽输送装置，停止提供热量。

•塔体温度、压力和流量稳定时，可关闭冷却水循环系统。

•关闭冷却水和冷凝器排放阀门。

4. 安全注意事项•操作人员应熟悉精馏塔的结构和原理，掌握操作规程。

•在操作过程中，注意检查设备的密封性，防止泄漏事故。

•切勿随意更改操作参数，必要时应与相关技术人员协商。

•当发现异常情况或设备故障时，应立即停止运行并报告相关人员。

•操作人员应穿戴个人防护装备，如安全帽、防护眼镜、防护手套等。

5. 维护保养•定期清洗塔体和进料装置，确保无残留物附着。

•定期检查蒸汽输送装置和冷凝器的状态，及时进行维护或更换损坏部件。

•定期检查冷却水系统，清除管道中的杂质。

•定期检测塔体温度、压力和流量的准确性，及时修复或更换不准确的传感器。

6. 总结精馏塔设备操作规程是确保精馏塔正常运行和操作安全的重要指导。

操作人员应严格按照规程要求进行操作，加强维护保养工作，确保设备的长期稳定运行。

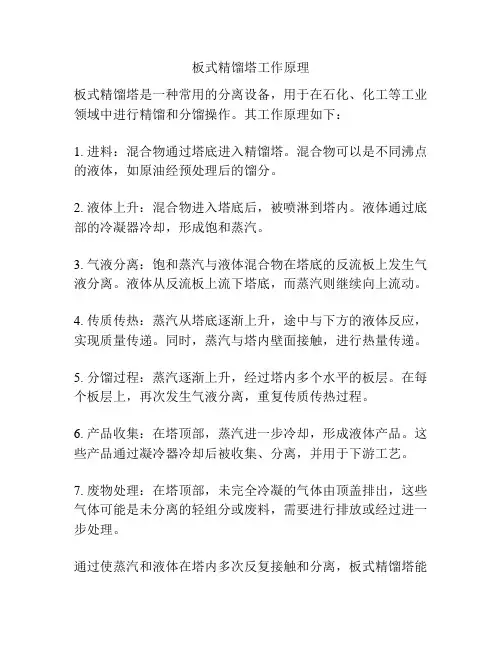

板式精馏塔工作原理
板式精馏塔是一种常用的分离设备，用于在石化、化工等工业领域中进行精馏和分馏操作。

其工作原理如下：
1. 进料：混合物通过塔底进入精馏塔。

混合物可以是不同沸点的液体，如原油经预处理后的馏分。

2. 液体上升：混合物进入塔底后，被喷淋到塔内。

液体通过底部的冷凝器冷却，形成饱和蒸汽。

3. 气液分离：饱和蒸汽与液体混合物在塔底的反流板上发生气液分离。

液体从反流板上流下塔底，而蒸汽则继续向上流动。

4. 传质传热：蒸汽从塔底逐渐上升，途中与下方的液体反应，实现质量传递。

同时，蒸汽与塔内壁面接触，进行热量传递。

5. 分馏过程：蒸汽逐渐上升，经过塔内多个水平的板层。

在每个板层上，再次发生气液分离，重复传质传热过程。

6. 产品收集：在塔顶部，蒸汽进一步冷却，形成液体产品。

这些产品通过凝冷器冷却后被收集、分离，并用于下游工艺。

7. 废物处理：在塔顶部，未完全冷凝的气体由顶盖排出，这些气体可能是未分离的轻组分或废料，需要进行排放或经过进一步处理。

通过使蒸汽和液体在塔内多次反复接触和分离，板式精馏塔能
够实现混合物中不同沸点组分的有效分离。

塔内的板层提供了更大的接触面积和更好的传质传热条件，有助于提高分离效率。

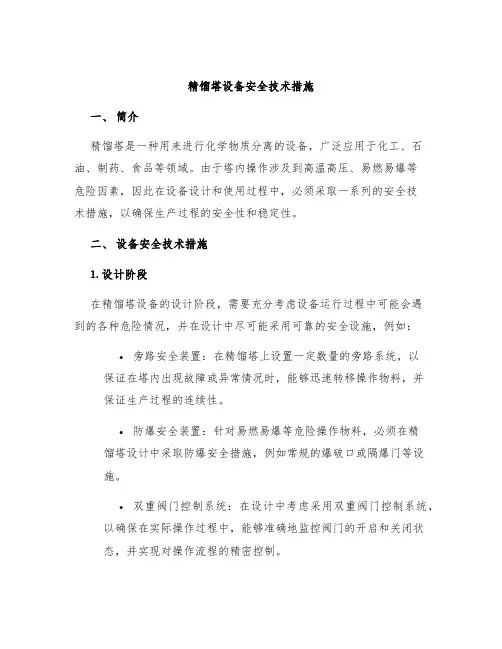

精馏塔设备安全技术措施一、简介精馏塔是一种用来进行化学物质分离的设备，广泛应用于化工、石油、制药、食品等领域。

由于塔内操作涉及到高温高压、易燃易爆等危险因素，因此在设备设计和使用过程中，必须采取一系列的安全技术措施，以确保生产过程的安全性和稳定性。

二、设备安全技术措施1. 设计阶段在精馏塔设备的设计阶段，需要充分考虑设备运行过程中可能会遇到的各种危险情况，并在设计中尽可能采用可靠的安全设施，例如：•旁路安全装置：在精馏塔上设置一定数量的旁路系统，以保证在塔内出现故障或异常情况时，能够迅速转移操作物料，并保证生产过程的连续性。

•防爆安全装置：针对易燃易爆等危险操作物料，必须在精馏塔设计中采取防爆安全措施，例如常规的爆破口或隔爆门等设施。

•双重阀门控制系统：在设计中考虑采用双重阀门控制系统，以确保在实际操作过程中，能够准确地监控阀门的开启和关闭状态，并实现对操作流程的精密控制。

2. 材料选择对于精馏塔设备的制造材料选择，建议优先考虑采用可靠的防腐、防腐蚀材料，以防止在操作过程中出现的物质腐蚀导致的设备故障或安全事故。

3. 使用过程中在使用过程中，需要合理规范操作流程，充分保证作业人员的安全，尤其是应该重视以下几点：•呼吸保护：在操作过程中，需要作业人员佩戴呼吸防护设备，以防止吸入有毒有害气体对人体造成伤害。

•安全设备干预保护：在启动或停止操作时，需要先切断操作物料的供应，并反复确认各种安全设备是否正常，以确保安全操作。

•认真培训操作人员：作业人员需要经过专业的培训，熟练掌握操作技能，并清楚了解塔内各种操作物料的性质和危险程度。

三、总结精馏塔作为一种重要的化学工程设备，运行过程中存在着重大的安全隐患。

因此，在设备设计和使用过程中，必须采取一系列的安全技术措施，以保障设备操作人员的安全，并确保生产过程的安全和稳定。

通过这些措施的实施，可以最大限度地避免塔内的安全事故发生，保证企业生产的顺利进行。

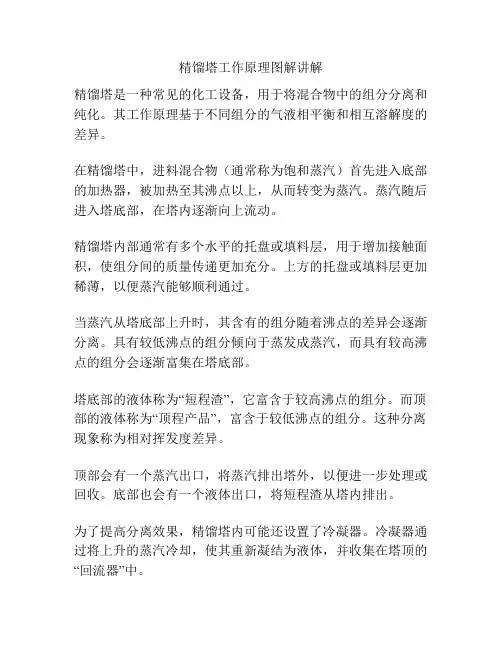

精馏塔工作原理图解讲解
精馏塔是一种常见的化工设备，用于将混合物中的组分分离和纯化。

其工作原理基于不同组分的气液相平衡和相互溶解度的差异。

在精馏塔中，进料混合物（通常称为饱和蒸汽）首先进入底部的加热器，被加热至其沸点以上，从而转变为蒸汽。

蒸汽随后进入塔底部，在塔内逐渐向上流动。

精馏塔内部通常有多个水平的托盘或填料层，用于增加接触面积，使组分间的质量传递更加充分。

上方的托盘或填料层更加稀薄，以便蒸汽能够顺利通过。

当蒸汽从塔底部上升时，其含有的组分随着沸点的差异会逐渐分离。

具有较低沸点的组分倾向于蒸发成蒸汽，而具有较高沸点的组分会逐渐富集在塔底部。

塔底部的液体称为“短程渣”，它富含于较高沸点的组分。

而顶部的液体称为“顶程产品”，富含于较低沸点的组分。

这种分离现象称为相对挥发度差异。

顶部会有一个蒸汽出口，将蒸汽排出塔外，以便进一步处理或回收。

底部也会有一个液体出口，将短程渣从塔内排出。

为了提高分离效果，精馏塔内可能还设置了冷凝器。

冷凝器通过将上升的蒸汽冷却，使其重新凝结为液体，并收集在塔顶的“回流器”中。

回流器中的液体会通过多个托盘或填料层循环下降，与上升的蒸汽再次接触和反应。

这样，蒸汽中的较低沸点组分会与液体反应，重复蒸发和凝结过程，进一步纯化。

精馏塔的操作参数包括塔内温度、压力和回流率。

通过调整这些参数，可以实现不同组分的高效分离和纯化。

总的来说，精馏塔通过利用不同组分之间的物理性质差异，如沸点和溶解度差异，实现混合物组分的分离和纯化。
