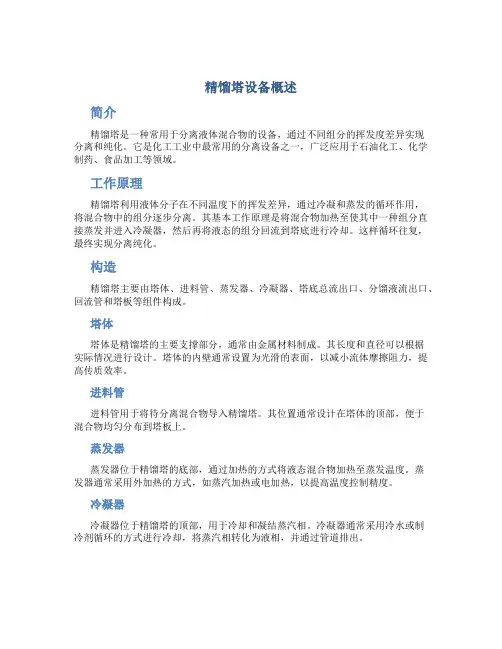

精馏塔设备概述

精馏塔设备概述简介精馏塔是一种常用于分离液体混合物的设备，通过不同组分的挥发度差异实现分离和纯化。

它是化工工业中最常用的分离设备之一，广泛应用于石油化工、化学制药、食品加工等领域。

工作原理精馏塔利用液体分子在不同温度下的挥发差异，通过冷凝和蒸发的循环作用，将混合物中的组分逐步分离。

其基本工作原理是将混合物加热至使其中一种组分直接蒸发并进入冷凝器，然后再将液态的组分回流到塔底进行冷却。

这样循环往复，最终实现分离纯化。

构造精馏塔主要由塔体、进料管、蒸发器、冷凝器、塔底总流出口、分馏液流出口、回流管和塔板等组件构成。

塔体塔体是精馏塔的主要支撑部分，通常由金属材料制成。

其长度和直径可以根据实际情况进行设计。

塔体的内壁通常设置为光滑的表面，以减小流体摩擦阻力，提高传质效率。

进料管进料管用于将待分离混合物导入精馏塔。

其位置通常设计在塔体的顶部，便于混合物均匀分布到塔板上。

蒸发器蒸发器位于精馏塔的底部，通过加热的方式将液态混合物加热至蒸发温度。

蒸发器通常采用外加热的方式，如蒸汽加热或电加热，以提高温度控制精度。

冷凝器冷凝器位于精馏塔的顶部，用于冷却和凝结蒸汽相。

冷凝器通常采用冷水或制冷剂循环的方式进行冷却，将蒸汽相转化为液相，并通过管道排出。

塔底总流出口塔底总流出口是精馏塔的最底部出口，用于排出未蒸发的液态组分。

通常通过阀门控制流量和压力。

分馏液流出口分馏液流出口位于精馏塔的中间位置，用于排除已经分离纯化的组分。

也通过阀门进行流量和压力的调控。

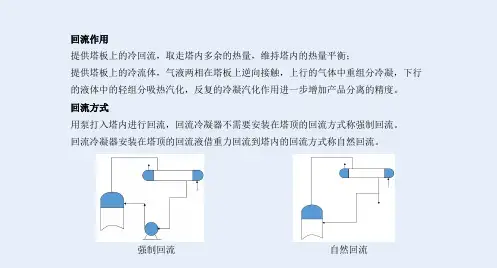

回流管回流管从冷凝器中将冷凝的液相通过管道回流到塔底，作为冷却液。

回流液的流量和塔底总流出口的控制可以实现进一步的分离纯化。

塔板塔板是精馏塔内组织分离过程的关键部分，用于实现质量和传质的分离。

塔板通常为水平平板状，上面设置气体和液体的流通孔，以及液体收集槽等构造。

应用领域精馏塔在化工工业中有着广泛的应用，常见的应用领域包括：•石油化工：用于原油的分离和石油产品的精制，如汽油、柴油、润滑油等的提纯。

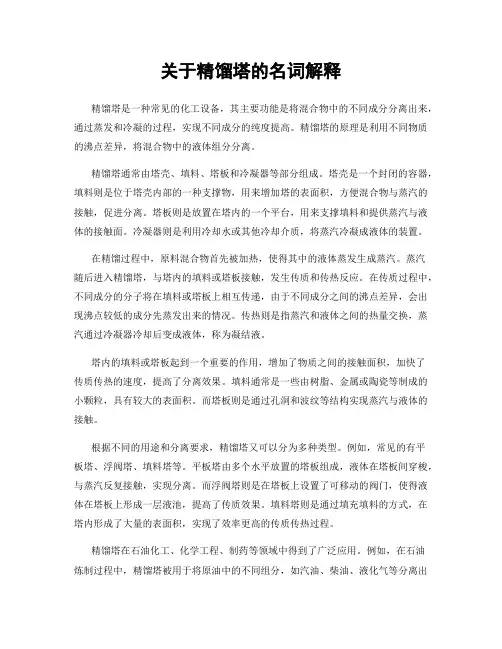

关于精馏塔的名词解释精馏塔是一种常见的化工设备，其主要功能是将混合物中的不同成分分离出来，通过蒸发和冷凝的过程，实现不同成分的纯度提高。

精馏塔的原理是利用不同物质的沸点差异，将混合物中的液体组分分离。

精馏塔通常由塔壳、填料、塔板和冷凝器等部分组成。

塔壳是一个封闭的容器，填料则是位于塔壳内部的一种支撑物，用来增加塔的表面积，方便混合物与蒸汽的接触，促进分离。

塔板则是放置在塔内的一个平台，用来支撑填料和提供蒸汽与液体的接触面。

冷凝器则是利用冷却水或其他冷却介质，将蒸汽冷凝成液体的装置。

在精馏过程中，原料混合物首先被加热，使得其中的液体蒸发生成蒸汽。

蒸汽随后进入精馏塔，与塔内的填料或塔板接触，发生传质和传热反应。

在传质过程中，不同成分的分子将在填料或塔板上相互传递，由于不同成分之间的沸点差异，会出现沸点较低的成分先蒸发出来的情况。

传热则是指蒸汽和液体之间的热量交换，蒸汽通过冷凝器冷却后变成液体，称为凝结液。

塔内的填料或塔板起到一个重要的作用，增加了物质之间的接触面积，加快了传质传热的速度，提高了分离效果。

填料通常是一些由树脂、金属或陶瓷等制成的小颗粒，具有较大的表面积。

而塔板则是通过孔洞和波纹等结构实现蒸汽与液体的接触。

根据不同的用途和分离要求，精馏塔又可以分为多种类型。

例如，常见的有平板塔、浮阀塔、填料塔等。

平板塔由多个水平放置的塔板组成，液体在塔板间穿梭，与蒸汽反复接触，实现分离。

而浮阀塔则是在塔板上设置了可移动的阀门，使得液体在塔板上形成一层液池，提高了传质效果。

填料塔则是通过填充填料的方式，在塔内形成了大量的表面积，实现了效率更高的传质传热过程。

精馏塔在石油化工、化学工程、制药等领域中得到了广泛应用。

例如，在石油炼制过程中，精馏塔被用于将原油中的不同组分，如汽油、柴油、液化气等分离出来，以满足各种燃料的需求。

在化学工程中，精馏塔则被用于分离混合物中的溶剂、酒精等有机物质，以实现纯度的提高。

在制药行业中，精馏塔则被用于分离和提纯药物原料。

精馏塔说明书一、产品介绍精馏塔是一种用于分离液体混合物的设备，广泛应用于化工、石油、食品等领域。

本说明书将详细介绍精馏塔的结构、工作原理、操作方法以及注意事项。

二、结构与工作原理精馏塔主要由塔体、进料口、出料口、塔板、冷凝器、再沸器等组成。

其工作原理是基于物质的沸点差异，通过加热和冷凝的方式实现液体混合物的分离。

具体来说，精馏塔内的液体混合物经过加热后，部分组分会蒸发并随上升蒸汽进入塔顶的冷凝器，在那里被冷却液化。

而未蒸发的组分会继续留在塔内，通过再沸器加热后再次蒸发，如此反复，直至达到所需的分离效果。

三、操作方法1、开启前检查：检查精馏塔及相关设备是否完好，管道、阀门有无泄漏，冷凝器、再沸器是否正常工作。

2、开启进料口：将待分离的液体混合物加入进料口，注意流量控制，保持稳定。

3、开启加热系统：根据需要调整再沸器的加热温度，使液体混合物在塔内蒸发并上升至冷凝器。

4、开启冷凝器：调整冷凝器的冷却水流量，使上升的蒸汽在冷凝器中被液化。

5、收集产品：将冷凝器下方收集到的液体产品通过出料口导出。

6、调整操作参数：根据实际分离效果，调整加热温度、进料流量等参数，以达到最佳分离效果。

四、注意事项1、操作过程中要保持设备密封性良好，防止泄漏。

2、严格控制加热温度，防止过热引起物料分解或设备损坏。

3、定期检查设备及相关管道，发现泄漏或其他异常情况应及时处理。

4、在操作过程中要保持安全距离，避免直接接触高温设备和液体。

5、如遇紧急情况，应立即停车并采取相应措施。

五、维护与保养1、定期检查设备及相关管道的密封性，发现泄漏应及时处理。

2、定期清理设备内部杂物及沉积物，保持设备清洁。

3、定期检查加热系统和冷却系统的工作情况，确保设备正常运行。

4、根据实际使用情况，适时调整设备的操作参数，以达到最佳分离效果。

5、在停车期间，应对设备进行全面检查和维护，确保设备良好运行。

六、常见问题及解决方案1、分离效果不佳：可能是由于加热温度、进料流量等参数调整不当所致。

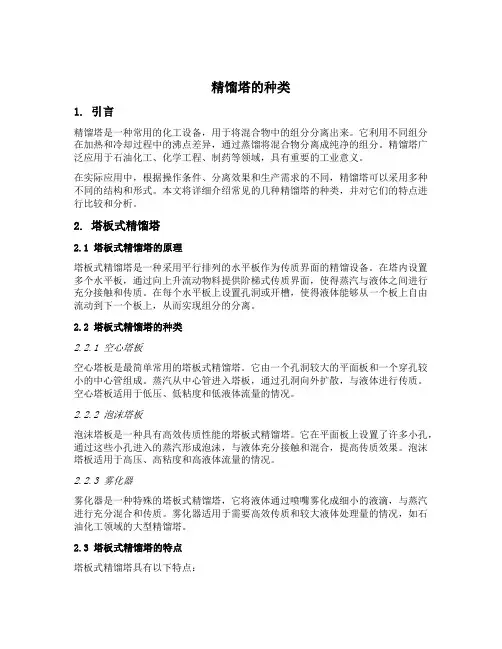

精馏塔的种类1. 引言精馏塔是一种常用的化工设备，用于将混合物中的组分分离出来。

它利用不同组分在加热和冷却过程中的沸点差异，通过蒸馏将混合物分离成纯净的组分。

精馏塔广泛应用于石油化工、化学工程、制药等领域，具有重要的工业意义。

在实际应用中，根据操作条件、分离效果和生产需求的不同，精馏塔可以采用多种不同的结构和形式。

本文将详细介绍常见的几种精馏塔的种类，并对它们的特点进行比较和分析。

2. 塔板式精馏塔2.1 塔板式精馏塔的原理塔板式精馏塔是一种采用平行排列的水平板作为传质界面的精馏设备。

在塔内设置多个水平板，通过向上升流动物料提供阶梯式传质界面，使得蒸汽与液体之间进行充分接触和传质。

在每个水平板上设置孔洞或开槽，使得液体能够从一个板上自由流动到下一个板上，从而实现组分的分离。

2.2 塔板式精馏塔的种类2.2.1 空心塔板空心塔板是最简单常用的塔板式精馏塔。

它由一个孔洞较大的平面板和一个穿孔较小的中心管组成。

蒸汽从中心管进入塔板，通过孔洞向外扩散，与液体进行传质。

空心塔板适用于低压、低粘度和低液体流量的情况。

2.2.2 泡沫塔板泡沫塔板是一种具有高效传质性能的塔板式精馏塔。

它在平面板上设置了许多小孔，通过这些小孔进入的蒸汽形成泡沫，与液体充分接触和混合，提高传质效果。

泡沫塔板适用于高压、高粘度和高液体流量的情况。

2.2.3 雾化器雾化器是一种特殊的塔板式精馏塔，它将液体通过喷嘴雾化成细小的液滴，与蒸汽进行充分混合和传质。

雾化器适用于需要高效传质和较大液体处理量的情况，如石油化工领域的大型精馏塔。

2.3 塔板式精馏塔的特点塔板式精馏塔具有以下特点：•结构简单、易于操作和维护；•分离效果好，能够实现高纯度的组分分离；•可以根据需要调整板间液体流量，适应不同的操作条件；•适用于多种物料和工艺要求。

3. 填料式精馏塔3.1 填料式精馏塔的原理填料式精馏塔是一种利用填料提供大量传质界面的精馏设备。

在填料层中，液体通过填料表面形成薄膜，并与下降的蒸汽进行接触和传质。

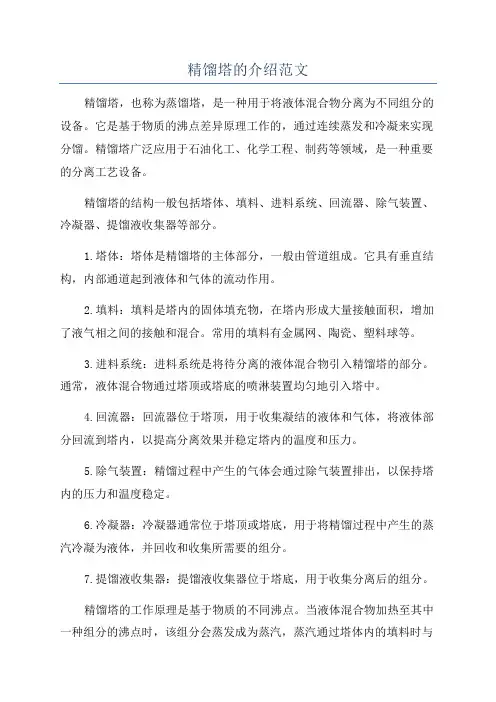

精馏塔的介绍范文精馏塔，也称为蒸馏塔，是一种用于将液体混合物分离为不同组分的设备。

它是基于物质的沸点差异原理工作的，通过连续蒸发和冷凝来实现分馏。

精馏塔广泛应用于石油化工、化学工程、制药等领域，是一种重要的分离工艺设备。

精馏塔的结构一般包括塔体、填料、进料系统、回流器、除气装置、冷凝器、提馏液收集器等部分。

1.塔体：塔体是精馏塔的主体部分，一般由管道组成。

它具有垂直结构，内部通道起到液体和气体的流动作用。

2.填料：填料是塔内的固体填充物，在塔内形成大量接触面积，增加了液气相之间的接触和混合。

常用的填料有金属网、陶瓷、塑料球等。

3.进料系统：进料系统是将待分离的液体混合物引入精馏塔的部分。

通常，液体混合物通过塔顶或塔底的喷淋装置均匀地引入塔中。

4.回流器：回流器位于塔顶，用于收集凝结的液体和气体，将液体部分回流到塔内，以提高分离效果并稳定塔内的温度和压力。

5.除气装置：精馏过程中产生的气体会通过除气装置排出，以保持塔内的压力和温度稳定。

6.冷凝器：冷凝器通常位于塔顶或塔底，用于将精馏过程中产生的蒸汽冷凝为液体，并回收和收集所需要的组分。

7.提馏液收集器：提馏液收集器位于塔底，用于收集分离后的组分。

精馏塔的工作原理是基于物质的不同沸点。

当液体混合物加热至其中一种组分的沸点时，该组分会蒸发成为蒸汽，蒸汽通过塔体内的填料时与塔内的液体进行接触和混合，随后进入冷凝器进行冷凝，得到纯净的该组分。

随着进料的继续加热，其他组分的沸点也逐渐达到，进而分别蒸发和冷凝收集。

精馏塔的工艺条件对分离效果有着重要影响。

温度、压力、塔体高度、填料选择以及进料量等参数的控制，都能影响分馏的效率和质量。

总的来说，精馏塔是一种常用的分离设备，通过控制物质的沸点差异在不同温度下进行分馏，实现了对液体混合物的有效分离。

随着工艺的不断改进和技术的发展，精馏塔在石油化工、化学工程、制药等行业中将发挥越来越重要的作用。
