精馏塔的设计计算

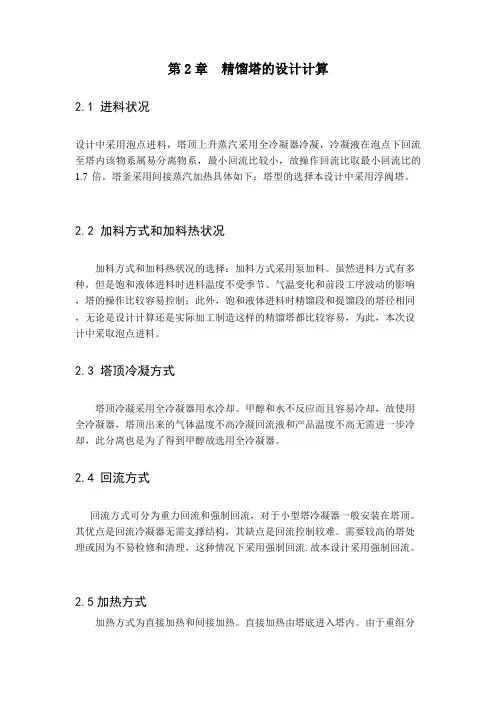

第2章精馏塔的设计计算2.1 进料状况设计中采用泡点进料，塔顶上升蒸汽采用全冷凝器冷凝，冷凝液在泡点下回流至塔内该物系属易分离物系，最小回流比较小，故操作回流比取最小回流比的1.7倍。

塔釜采用间接蒸汽加热具体如下：塔型的选择本设计中采用浮阀塔。

2.2 加料方式和加料热状况加料方式和加料热状况的选择：加料方式采用泵加料。

虽然进料方式有多种，但是饱和液体进料时进料温度不受季节、气温变化和前段工序波动的影响，塔的操作比较容易控制；此外，饱和液体进料时精馏段和提馏段的塔径相同，无论是设计计算还是实际加工制造这样的精馏塔都比较容易，为此，本次设计中采取泡点进料。

2.3 塔顶冷凝方式塔顶冷凝采用全冷凝器用水冷却。

甲醇和水不反应而且容易冷却，故使用全冷凝器，塔顶出来的气体温度不高冷凝回流液和产品温度不高无需进一步冷却，此分离也是为了得到甲醇故选用全冷凝器。

2.4 回流方式回流方式可分为重力回流和强制回流，对于小型塔冷凝器一般安装在塔顶。

其优点是回流冷凝器无需支撑结构，其缺点是回流控制较难。

需要较高的塔处理或因为不易检修和清理，这种情况下采用强制回流.故本设计采用强制回流。

2.5加热方式加热方式为直接加热和间接加热。

直接加热由塔底进入塔内。

由于重组分是水故省略加热装置。

但在一定的回流比条件下，塔底蒸汽对回流有稀释作用，使理论板数增加，费用增加，间接蒸汽加热器是塔釜液部分汽化维持原来浓度，以减少理论板数。

本设计采用间接蒸汽加热。

2.6工艺流程简介连续精馏装置主要包括精馏塔，蒸馏釜（或再沸器），冷凝器，冷却器，原料预热器及贮槽等．原料液经原料预热器加热至规定温度后，由塔中部加入塔内．蒸馏釜（或再沸器）的溶液受热后部分汽化，产生的蒸汽自塔底经过各层塔上升，与板上回流液接触进行传质，从而使上升蒸汽中易挥发组分的含量逐渐提高，至塔顶引出后进入冷凝器中冷凝成液体，冷凝的液体一部分作为塔顶产品，另一部分由塔顶引入塔内作为回流液，蒸馏釜中排出的液体为塔底的产品。

南京工程学院课程设计说明书（论文）题目乙醇—水连续精馏塔的设计课程名称化工原理院(系、部、中心)康尼学院专业环境工程班级K环境091学生姓名朱盟翔学号240094410设计地点文理楼A404指导教师李乾军张东平设计起止时间：2011年12月5日至 2011 年12月16日符号说明英文字母A a——塔板开孔区面积，m2；A f——降液管截面积，m2；A0——筛孔面积；A T——塔截面积；c0——流量系数，无因此；C——计算u max时的负荷系数，m/s；C S——气相负荷因子，m/s；d0——筛孔直径，m；D——塔径，m；D L——液体扩散系数，m2/s；D V——气体扩散系数，m2/s；e V——液沫夹带线量，kg(液)/kg(气)；E——液流收缩系数，无因次；E T——总板效率，无因次；F——气相动能因子，kg1/2/（s·m1/2）；F0——筛孔气相动能因子，kg1/2/（s·m1/2）；g——重力加速度，9.81m/s2；h1——进口堰与降液管间的距离，m；h C——与干板压降相当的液柱高度，m液柱；h d——与液体流过降液管相当的液柱高度，m；h f——塔板上鼓泡层液高度，m；h1——与板上液层阻力相当的高度，m液柱；h L——板上清夜层高度，m；h0——降液管底隙高度，m；h OW——堰上液层高度，m；h W——出口堰高度，m；h'W——进口堰高度，m；Hσ——与克服表面张力的压降相当的液柱高度，m液柱；H——板式塔高度，m；溶解系数，kmol/(m3·kPa)；H B——塔底空间高度，m；H d——降液管内清夜层高度，m；H D——塔顶空间高度，m；H F——进料板处塔板间距，m；H P——人孔处塔板间距，m；H T——塔板间距，m；K——稳定系数，无因次；l W——堰长，m；L h——液体体积流量，m3/h；L S——液体体积流量，m3/h；n——筛孔数目；P——操作压力，Pa；△P——压力降，Pa；△P P——气体通过每层筛板的压降，Pa；r——鼓泡区半径，m，t——筛板的中心距，m；u——空塔气速，m/s；u0——气体通过筛孔的速度，m/s；u0，min——漏气点速度，m/s；u'0——液体通过降液管底隙的速度，m/s；V h——气体体积流量，m3/h；V s——气体体积流量，m3/h；W c——边缘无效区宽度，m；W d——弓形降液管宽度，m；W s——破沫区宽度，m；x——液相摩尔分数；X——液相摩尔比；y——气相摩尔分数；Y——气相摩尔比；Z——板式塔的有效高度，m。

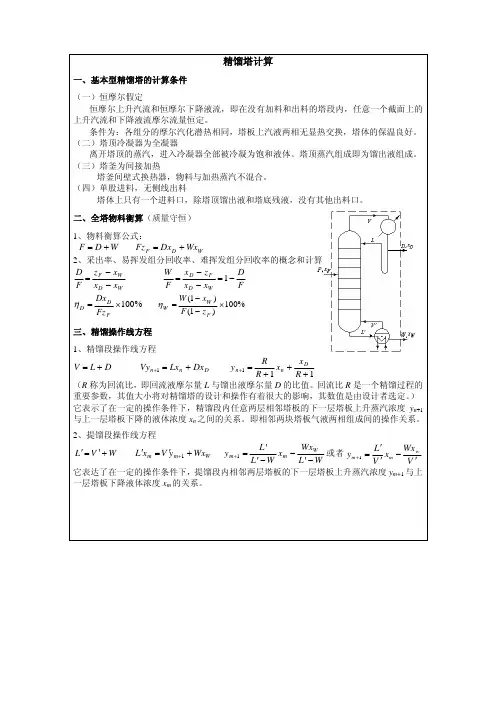

2 精馏塔的工艺计算2.1精馏塔的物料衡算2.1.1基础数据 （一）生产能力：10万吨/年，工作日330天，每天按24小时计时。

（二）进料组成：乙苯212.6868Kmol/h ；苯3.5448 Kmol/h ；甲苯10.6343Kmol/h 。

（三）分离要求：馏出液中乙苯量不大于0.01，釜液中甲苯量不大于0.005。

2.1.2物料衡算（清晰分割）以甲苯为轻关键组分，乙苯为重关键组分，苯为非轻关键组分。

01.0=D HK x ，005.0=W LK x ，表2.1 进料和各组分条件由《分离工程》P65式3-23得：,1,,1LKi LK Wi HK D LK Wz xD Fx x =-=--∑ （式2. 1）2434.13005.001.01005.0046875.0015625.08659.226=---+⨯=D Kmol/hW=F-D=226.8659-13.2434=213.6225Kmol/h 0681.1005.06225.21322=⨯==W X W ，ωKmol/h编号 组分 i f /kmol/h i f /% 1 苯 3.5448 1.5625 2 甲苯 10.6343 4.6875 3 乙苯 212.6868 93.7500总计226.86591005662.90681.16343.10222=-=-=ωf d Kmol/h 132434.001.02434.1333=⨯==D X D d ，Kmol/h5544.212132434.06868.212333=-=-=d f ωKmol/h表2-2 物料衡算表2.2精馏塔工艺计算2.2.1操作条件的确定 一、塔顶温度纯物质饱和蒸气压关联式（化工热力学 P199）：CC S T T x Dx Cx Bx Ax x P P /1)()1()/ln(635.11-=+++-=-表2-3 物性参数注：压力单位0.1Mpa ，温度单位K编号 组分 i f /kmol/h 馏出液i d 釜液i ω 1 苯 3.5448 3.5448 0 2 甲苯 10.6343 9.5662 1.0681 3 乙苯 212.6868 0.1324 212.5544总计226.865913.2434213.6225组份 相对分子质量临界温度C T 临界压力C P苯 78 562.2 48.9 甲苯 92 591.841.0 乙苯106617.236.0名称 A B CD表2-3饱和蒸汽压关联式数据以苯为例，434.02.562/15.3181/1=-=-=C T T x1.5)434.033399.3434.062863.2434.033213.1434.098273.6()434.01()(635.11-=⨯-⨯-⨯+⨯-⨯-=-CS P P In01.02974.09.48)1.5ex p(a S P MPa P =⨯=⨯-=同理，可得MPa P b 1.00985.00⨯=露点方程：∑==ni ii p p y 11，试差法求塔顶温度表2-4 试差法结果统计故塔顶温度=105.5℃二、塔顶压力塔顶压力Mpa p 1.0013.1⨯=顶 三、塔底温度苯 -6.98273 1.33213 -2.62863 -3.33399 甲苯 -7.28607 1.38091 -2.83433 -2.79168 乙苯-7.486451.45488-3.37538-2.23048泡点方程：p x pni ii =∑=10试差法求塔底温度故塔底温度=136℃四、塔底压力塔底压力Mpa p 1.0013.1⨯=底 五、进料温度进料压力为Mpa p 1.0013.1⨯=进，泡点方程：p x pni ii =∑=1试差法求进料温度故进料温度=133℃六、相对挥发度的计算据化学化工物性数据手册，用内插法求得各个数据5.105=顶t ℃，961.5=苯α514.2=甲苯α1=乙苯α；136=底t ℃，96.1=甲苯α1=乙苯α； 133=进t ℃，38.4=苯α97.1=甲苯α1=乙苯α综上，各个组份挥发度见下表据清晰分割结果，计算最少平衡级数。

第三章 精馏塔工艺设计计算塔设备是化工、石油化工、生物化工、制药等生产过程中广泛采用的气液传质设备。

根据塔内气液接触构件的结构形式，可分为板式塔和填料塔两大类。

板式塔内设置一定数量的塔板，气体以鼓泡或喷射形势穿过板上的液层，进行传质与传热，在正常操作下，气象为分散相，液相为连续相，气相组成呈阶梯变化，属逐级接触逆流操作过程。

本次设计的萃取剂回收塔为精馏塔，综合考虑生产能力、分离效率、塔压降、操作弹性、结构造价等因素将该精馏塔设计为筛板塔。

3.1 设计依据[6]3.1.1板式塔的塔体工艺尺寸计算公式 （1） 塔的有效高度T TTH E N Z )1(-= （3-1） 式中 Z –––––板式塔的有效高度，m ； N T –––––塔内所需要的理论板层数； E T –––––总板效率； H T –––––塔板间距，m 。

（2） 塔径的计算uV D Sπ4=（3-2） 式中 D –––––塔径，m ；V S –––––气体体积流量，m 3/s u –––––空塔气速，m/su =（0.6~0.8）u max （3-3） VVL Cu ρρρ-=m a x （3-4） 式中 L ρ–––––液相密度，kg/m 3V ρ–––––气相密度，kg/m 3C –––––负荷因子，m/s2.02020⎪⎭⎫⎝⎛=L C C σ （3-5）式中 C –––––操作物系的负荷因子，m/sL σ–––––操作物系的液体表面张力，mN/m 3.1.2板式塔的塔板工艺尺寸计算公式 (1) 溢流装置设计W O W L h h h += (3-6) 式中 L h –––––板上清液层高度，m ； OW h –––––堰上液层高度，m 。

32100084.2⎪⎪⎭⎫⎝⎛=Wh OWl L E h （3-7）式中 h L –––––塔内液体流量，m ； E –––––液流收缩系数，取E=1。

hTf L H A 3600=θ≥3~5 (3-8)006.00-=W h h (3-9) '360000u l L h W h=(3-10)式中 u 0ˊ–––––液体通过底隙时的流速，m/s 。

精馏塔全塔效率计算公式精馏塔是化工生产中非常重要的设备，用于分离混合物中的不同组分。

而全塔效率则是衡量精馏塔性能的一个关键指标。

要了解精馏塔全塔效率的计算公式，咱们得先弄明白全塔效率到底是个啥。

简单来说，全塔效率就是实际塔板数与理论塔板数的比值。

全塔效率的计算公式通常可以表示为：$E_T = \frac{N_{实际}}{N_{理论}}$ 。

这里的 $E_T$ 就是全塔效率啦。

那怎么去确定实际塔板数和理论塔板数呢？实际塔板数呢，就是咱们在设计或者实际运行中实实在在数出来的塔板数量。

理论塔板数就有点复杂啦，得通过一些复杂的热力学计算和相平衡关系来确定。

我记得有一次在化工厂实习的时候，就碰到了关于精馏塔效率计算的问题。

当时我们小组负责优化一个精馏塔的工艺参数，以提高产品的纯度和产量。

为了计算全塔效率，我们可真是费了好大的劲儿。

我们先收集了各种数据，像温度、压力、流量等等，然后根据混合物的性质和分离要求，运用复杂的公式和图表进行理论塔板数的计算。

这个过程中，数据稍微有点偏差，计算结果就相差很大。

比如说，在测量温度的时候，因为温度计的精度问题，导致温度数据有了一点小误差，结果算出来的理论塔板数就不太准确。

后来我们反复检查、校准仪器，重新测量数据，才得到了比较可靠的结果。

在确定了实际塔板数和理论塔板数之后，代入全塔效率的计算公式，就能得出全塔效率啦。

通过计算全塔效率，我们可以评估精馏塔的性能，找出可能存在的问题，比如塔板结构不合理、操作条件不合适等等。

总之，精馏塔全塔效率的计算公式虽然看起来简单，但是要准确计算和应用，还需要我们对精馏过程有深入的理解，对数据的收集和处理要非常严谨。

只有这样，才能真正发挥全塔效率这个指标的作用，让精馏塔更好地为化工生产服务。

希望通过我的讲解，能让您对精馏塔全塔效率的计算公式有更清楚的认识。

要是在实际应用中遇到问题，别着急，多思考、多尝试，总会找到解决办法的！。

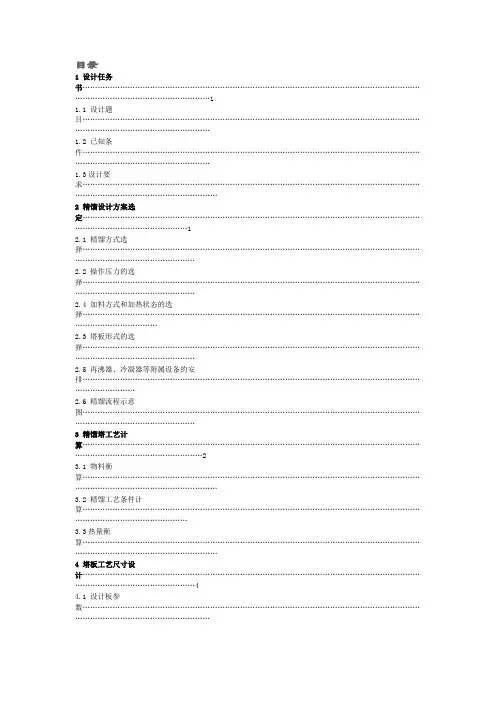

目录1 设计任务书 (1)1.1 设计题目………………………………………………………………………………………………………………………………………………………………………1.2 已知条件………………………………………………………………………………………………………………………………………………………………………1.3设计要求…………………………………………………………………………………………………………………………………………………………………………2 精馏设计方案选定 (1)2.1 精馏方式选择…………………………………………………………………………………………………………………………………………………………………2.2 操作压力的选择…………………………………………………………………………………………………………………………………………………………………2.4 加料方式和加热状态的选择……………………………………………………………………………………………………………………………………………………2.3 塔板形式的选择…………………………………………………………………………………………………………………………………………………………………2.5 再沸器、冷凝器等附属设备的安排……………………………………………………………………………………………………………………………………………2.6 精馏流程示意图…………………………………………………………………………………………………………………………………………………………………3 精馏塔工艺计算 (2)3.1 物料衡算…………………………………………………………………………………………………………………………………………………………………………3.2 精馏工艺条件计算………………………………………………………………………………………………………………………………………………………………3.3热量衡算…………………………………………………………………………………………………………………………………………………………………………4 塔板工艺尺寸设计 (4)4.1 设计板参数………………………………………………………………………………………………………………………………………………………………………4.2 塔径………………………………………………………………………………………………………………………………………………………………………………4.3溢流装置…………………………………………………………………………………………………………………………………………………………………………4.4 塔板布置及浮阀数目与排列……………………………………………………………………………………………………………………………………………………5 流体力学验算 (6)5.1 气相通过塔板的压降……………………………………………………………………………………………………………………………………………………………5.2 淹塔………………………………………………………………………………………………………………………………………………………………………………5.3 雾沫夹带…………………………………………………………………………………………………………………………………………………………………………6 塔板负荷性能图 (7)6.1 雾沫夹带线………………………………………………………………………………………………………………………………………………………………………6.2 液泛线…………………………………………………………………………………………………………………………………………………………………………6.3 液相负荷上限线…………………………………………………………………………………………………………………………………………………………………6.4 漏液线…………………………………………………………………………………………………………………………………………………………………………6.5 液相负荷下限线…………………………………………………………………………………………………………………………………………………………………6.6 负荷性能图………………………………………………………………………………………………………………………………………………………………………7 塔的工艺尺寸设计 (8)8釜温校核 (9)9热量衡算 (9)10接管尺寸设计 (10)符号说明 (10)参考文献 (13)结束语 (13)1．设计任务1．1设计题目：年产8000吨乙醇板式精馏塔工艺设计1．2已知条件：1原料组成：含35%（w/w）乙醇的30度液体，其余为水。

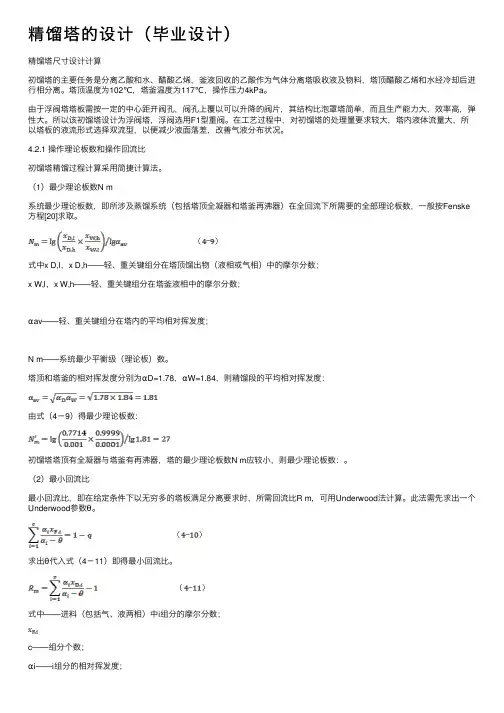

精馏塔的设计（毕业设计）精馏塔尺⼨设计计算初馏塔的主要任务是分离⼄酸和⽔、醋酸⼄烯，釜液回收的⼄酸作为⽓体分离塔吸收液及物料，塔顶醋酸⼄烯和⽔经冷却后进⾏相分离。
