精馏塔的工作原理
精馏塔是一种常用的分离和纯化混合物的装置，其工作原理基于液体的汽化和凝结过程。
精馏塔通常由塔底、塔顶和一系列填料或板块组成。
混合物首先加热至沸点，并由塔底进入塔内。
在塔内，混合物的组分会根据其沸点的不同而分离。
当混合物进入塔底时，较易挥发的组分会首先汽化，上升至塔顶。
同时，较不易挥发的组分会在塔底停留，沿着塔柱下降。
在塔内，填料或板块可提供更大的表面积，以增加液相和气相之间的接触，促进物质的传质和传热。
液体沿着填料或板块向下流动，并进一步分离不同组分。
在塔顶，气相进一步冷却，并通过凝结器冷凝成液体，重新收集。
经过冷凝的液体可从塔顶回流到塔底，从而维持塔内的稳定工作状态。
通过塔底进入的混合物中的组分将逐渐纯化，因为较挥发性的组分会被优先汽化至塔顶。
根据塔内温度和压力的控制，可以实现更高效的分离和纯化过程。
总的来说，精馏塔的工作原理基于液体的汽化和凝结过程，通过塔底加热混合物并在塔内进行多级分离，最终获得所需纯度的产品。
精馏塔单元一、工作原理简述二、典型精馏塔动画演示三、工艺流程简介四、组态画面及设施说明一、工作原理简述精馏是化工生产中分别互溶液体混淆物的典型单元操作，其本质是多级蒸馏，即在必定压力下，利用互溶液体混淆物各组分的沸点或饱和蒸汽压不一样，使轻组分（沸点较低或饱和蒸汽压较高的组分）汽化，经多次部分液相汽化和部分气相冷凝，负气相中的轻组分和液相中的重组分浓度渐渐高升，进而实现分别。
精馏过程的主要设施有：精馏塔、再沸器、冷凝器、回流罐和输送设施等。
精馏塔以进料板为界，上部为精馏段，下部为提留段。
必定温度和压力的料液进入精馏塔后，轻组分在精馏段渐渐浓缩，走开塔顶后所有冷凝进入回流罐，一部分作为塔顶产品（也叫馏出液），另一部分被送入塔内作为回流液。
回流液的目的是增补塔板上的轻组分，使塔板上的液体构成保持稳固，保证精馏操作连续稳固地进行。
而重组分在提留段中浓缩后，一部分作为塔釜产品（也叫残液），一部分则经再沸器加热后送回塔中，为精馏操作供给必定量连续上涨的蒸气气流。
二、精馏塔动画演示1.板式塔构造2.板式塔工作原理三、工艺流程简介本单元是一种加压精馏操作，原料液为脱丙烷塔塔釜的混淆液，分别后馏出液为高纯度的 C4 产品，残液假如C5 以上组分。
67.80C 的原料液经流量调理器FIC101 控制流量（ 14056Kg/h）后，从精馏塔 DA405 的第 16 块塔板（全塔共32 块塔版）进料。
塔顶蒸气经全凝器EA419 冷凝为液体后进入回流罐FA408；回流罐 FA408 的液体由泵 GA412A/B 抽出，一部分作为回流液由调理器FC104 控制流量（ 9664KG/H）送回 DA405 第 32 层塔板；另一部分则作为产品，其流量由调理器 FC103 控制（ 6707Kg/h）。
回流罐的液位由调理器 LC103 与 FC103 构成的串级控制回路控制。
DA405 操作压力由调理器 PC102 分程控制为。

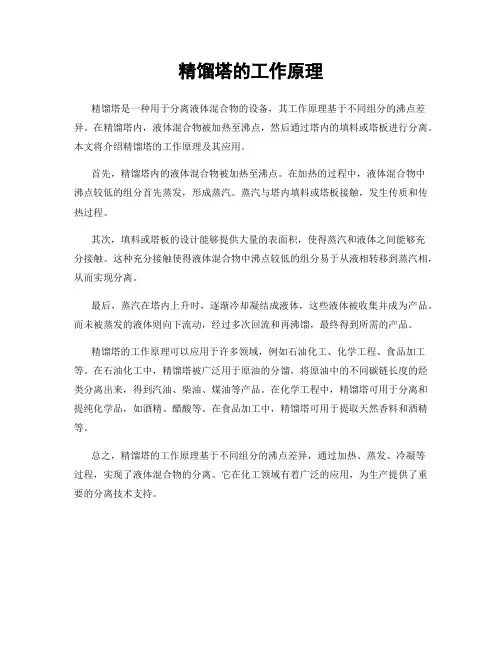

精馏塔的工作原理
精馏塔是一种用于分离液体混合物的设备，其工作原理基于不同组分的沸点差异。
在精馏塔内，液体混合物被加热至沸点，然后通过塔内的填料或塔板进行分离。
本文将介绍精馏塔的工作原理及其应用。
首先，精馏塔内的液体混合物被加热至沸点。
在加热的过程中，液体混合物中
沸点较低的组分首先蒸发，形成蒸汽。
蒸汽与塔内填料或塔板接触，发生传质和传热过程。
其次，填料或塔板的设计能够提供大量的表面积，使得蒸汽和液体之间能够充
分接触。
这种充分接触使得液体混合物中沸点较低的组分易于从液相转移到蒸汽相，从而实现分离。
最后，蒸汽在塔内上升时，逐渐冷却凝结成液体，这些液体被收集并成为产品。
而未被蒸发的液体则向下流动，经过多次回流和再沸馏，最终得到所需的产品。
精馏塔的工作原理可以应用于许多领域，例如石油化工、化学工程、食品加工等。
在石油化工中，精馏塔被广泛用于原油的分馏，将原油中的不同碳链长度的烃类分离出来，得到汽油、柴油、煤油等产品。
在化学工程中，精馏塔可用于分离和提纯化学品，如酒精、醋酸等。
在食品加工中，精馏塔可用于提取天然香料和酒精等。
总之，精馏塔的工作原理基于不同组分的沸点差异，通过加热、蒸发、冷凝等
过程，实现了液体混合物的分离。
它在化工领域有着广泛的应用，为生产提供了重要的分离技术支持。
精馏塔的原理及控制要求一、精馏原理精馏是化工生产中分离互溶液体混合物的典型单元操作，其实质是多级蒸馏，即在一定压力下，利用互溶液体混合物各组分的沸点或饱和蒸汽压不同，使轻组分（沸点较低或饱和蒸汽压较高的组分）汽化，经多次部分液相汽化和部分气相冷凝，使气相中的轻组分和液相中的重组分浓度逐渐升高，从而实现分离。
精馏过程的主要设备有：精馏塔、再沸器、冷凝器、回流罐和输送设备等。
精馏塔以进料板为界，上部为精馏段，下部为提馏段。
一定温度和压力的料液进入精馏塔后，轻组分在精馏段逐渐浓缩，离开塔顶后全部冷凝进入回流罐，一部分作为塔顶产品（也叫馏出液），另一部分被送入塔内作为回流液。
回流液的目的是补充塔板上的轻组分，使塔板上的液体组成保持稳定，保证精馏操作连续稳定地进行。
而重组分在提留段中浓缩后，一部分作为塔釜产品（也叫残液），一部分则经再沸器加热后送回塔中，为精馏操作提供一定量连续上升的蒸气气流。
精馏塔从结构上分，有板式塔和填料塔两大类。
而板式塔根据塔结构不同，又有泡罩塔、浮阀塔、筛板塔、穿流板塔、浮喷塔、浮舌塔等等。
各种塔板的改进趋势是提高设备的生产能力，简化结构，降低造价，同时提高分离效率。
填科塔是另一类传质设备，它的主要特点是结构简单，易用耐蚀材料制作，阻力小等，一般适用于直径小的塔。
在实际生产过程中，精馏操作可分为间歇精馏和连续精馏两种。
对石油化工等大型生产过程，主要是采用连续精馏。
精馏塔是一个多输入多输出的多变量过程，内在机理较复杂，动态响应迟缓缓，变量之间相互关联，不同的塔工艺结构差别很大，而工艺对控制提出的要求又较高，所以确定精馏塔的控制方案是一个极为重要的课题。
而且从能耗的角度来看，精馏塔是三传一反典型单元操作中能耗最大的设备，因此，精馏塔的节能控制也是十分重要的。
二、精馏塔的主要干扰因素精馏塔的主要干扰因素为进料状态，即进料流量F、进料组分zf ,进料温度Tf或热焓FE.此外，冷剂与加热剂的压力和温度及环境温度等因素也会影响精馏塔的平衡操作。

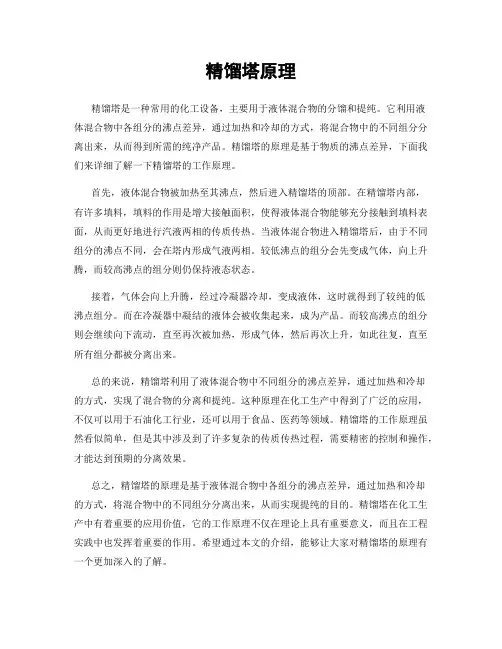

精馏塔原理精馏塔是一种常用的化工设备，主要用于液体混合物的分馏和提纯。
它利用液体混合物中各组分的沸点差异，通过加热和冷却的方式，将混合物中的不同组分分离出来，从而得到所需的纯净产品。
精馏塔的原理是基于物质的沸点差异，下面我们来详细了解一下精馏塔的工作原理。
首先，液体混合物被加热至其沸点，然后进入精馏塔的顶部。
在精馏塔内部，有许多填料，填料的作用是增大接触面积，使得液体混合物能够充分接触到填料表面，从而更好地进行汽液两相的传质传热。
当液体混合物进入精馏塔后，由于不同组分的沸点不同，会在塔内形成气液两相。
较低沸点的组分会先变成气体，向上升腾，而较高沸点的组分则仍保持液态状态。
接着，气体会向上升腾，经过冷凝器冷却，变成液体，这时就得到了较纯的低沸点组分。
而在冷凝器中凝结的液体会被收集起来，成为产品。
而较高沸点的组分则会继续向下流动，直至再次被加热，形成气体，然后再次上升，如此往复，直至所有组分都被分离出来。
总的来说，精馏塔利用了液体混合物中不同组分的沸点差异，通过加热和冷却的方式，实现了混合物的分离和提纯。
这种原理在化工生产中得到了广泛的应用，不仅可以用于石油化工行业，还可以用于食品、医药等领域。
精馏塔的工作原理虽然看似简单，但是其中涉及到了许多复杂的传质传热过程，需要精密的控制和操作，才能达到预期的分离效果。
总之，精馏塔的原理是基于液体混合物中各组分的沸点差异，通过加热和冷却的方式，将混合物中的不同组分分离出来，从而实现提纯的目的。
精馏塔在化工生产中有着重要的应用价值，它的工作原理不仅在理论上具有重要意义，而且在工程实践中也发挥着重要的作用。
希望通过本文的介绍，能够让大家对精馏塔的原理有一个更加深入的了解。

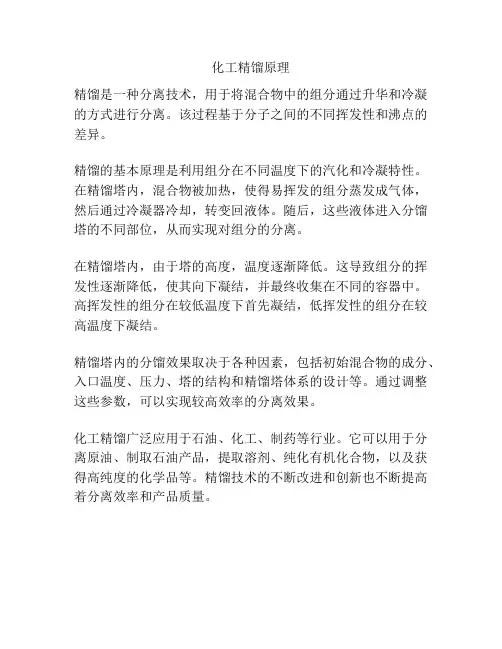

化工精馏原理
精馏是一种分离技术，用于将混合物中的组分通过升华和冷凝的方式进行分离。
该过程基于分子之间的不同挥发性和沸点的差异。
精馏的基本原理是利用组分在不同温度下的汽化和冷凝特性。
在精馏塔内，混合物被加热，使得易挥发的组分蒸发成气体，然后通过冷凝器冷却，转变回液体。
随后，这些液体进入分馏塔的不同部位，从而实现对组分的分离。
在精馏塔内，由于塔的高度，温度逐渐降低。
这导致组分的挥发性逐渐降低，使其向下凝结，并最终收集在不同的容器中。
高挥发性的组分在较低温度下首先凝结，低挥发性的组分在较高温度下凝结。
精馏塔内的分馏效果取决于各种因素，包括初始混合物的成分、入口温度、压力、塔的结构和精馏塔体系的设计等。
通过调整这些参数，可以实现较高效率的分离效果。
化工精馏广泛应用于石油、化工、制药等行业。
它可以用于分离原油、制取石油产品，提取溶剂、纯化有机化合物，以及获得高纯度的化学品等。
精馏技术的不断改进和创新也不断提高着分离效率和产品质量。
简述精馏的工作原理
精馏是一种常用的分离技术，广泛应用于不同领域，如石油化工、化学工业、制药等。
其工作原理基于液体混合物中不同组分的沸点差异，利用加热液体使其部分蒸发，然后通过冷凝将蒸汽重新液化，从而实现组分的分离。
精馏是在一个容器内进行的，通常称为精馏塔。
塔的结构通常由底部的加热器、塔体和顶部的冷凝器组成。
工作过程通常可以分为两个步骤：蒸发和冷凝。
首先，将混合物加热至沸点以上，使得沸点低的组分开始蒸发。
因为沸点不同，液体中沸点较低的组分会更容易蒸发。
蒸汽沿着塔体向上升腾，逐渐与塔内的固体填料或板塞接触，增大了表面积，促进了传热和传质过程。
接下来，蒸汽进入顶部的冷凝器，经过冷却后逐渐转变为液体，这个过程称为冷凝。
冷凝器中通常通过冷却介质（如冷水）降低蒸汽温度，使其转变成液体。
液体会从冷凝器底部流出，分别收集不同组分的产品。
整个过程的关键在于塔体内的传质与传热。
传质是指不同组分之间的成分交换，有利于组分的分离。
传热则是指液体与蒸汽之间的热量交换，使得液体蒸发和蒸汽冷凝能够进行。
精馏的工作原理是基于沸点差异的，沸点差异越大，分离效果越好。
因此，设计一个合适的精馏系统需要考虑组分间的沸点
差、操作条件和塔体结构等因素。
总之，精馏是一种利用不同组分之间沸点差异来进行分离的技术，通过加热蒸发和冷凝液体可将混合物分解成纯净的组分。
精馏塔的工作原理
精馏塔是一种常用于化工生产中的设备，它通过物质的分馏来实现对混合物的分离。
其工作原理主要包括物料的加热、蒸发、冷凝和分馏四个过程。
首先，混合物被加热至其沸点以上，使得其中的成分开始蒸发。
这些蒸汽进入精馏塔后，会逐渐上升至塔顶部。
在上升的过程中，不同成分的蒸汽会因其沸点的不同而在塔内形成不同高度的浓度带。
其次，当蒸汽到达塔顶部时，会进入冷凝器进行冷却，从而使其重新凝结成液体。
在冷凝的过程中，不同成分的蒸汽会分别凝结成液体，并通过不同管道流出。
接着，这些液体会被收集并进一步处理，以得到纯净的产品。
由于不同成分的沸点不同，它们在精馏塔内会分别凝结和流出，从而实现了混合物的分离。
最后，经过多次的蒸发和冷凝过程，精馏塔可以将混合物中的各种成分分离出来，得到所需的纯净产品。
这种分馏的原理可以有效地应用于石油化工、化学工业等领域，实现对混合物的高效分离和提纯。
总的来说，精馏塔通过不同成分的沸点差异来实现混合物的分离，其工作原理简单而高效。
通过合理控制温度和压力，可以实现对各种混合物的精确分离，为化工生产提供了重要的技术支持。
