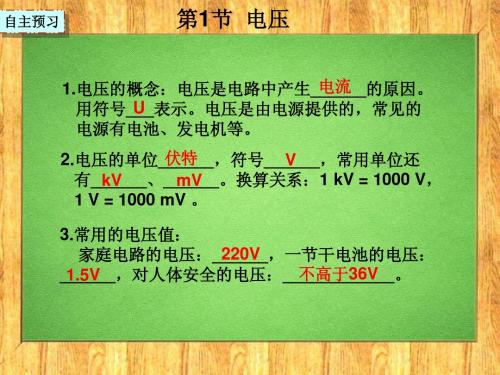

第1节 电压

第十六章电压电阻第1节电压【教学目标】知识与技能1．知道电压的作用,电压的单位及换算。

2．会正确使用电压表。

3.会用电压表测量用电器两端的电压。

过程与方法1．通过自学电压表的使用方法，养成学生自学的能力。

2．通过用测量用电器两端的电压，养成学生动手操作能力。

3.通过电压概念的建立，让学生学会用“类比法”研究问题。

情感态度与价值观1．养成与他人合作和交流能力，敢于发表自己的观点。

2．通过认识安全电压值，渗透安全教育。

【教学重点】电压表正确使用方法。

【教学难点】1．电压在电路中的作用2．用电压表测量电路中电压大小。

【教学准备】教师：多媒体课件、橘子、发光二极管、铜片、锌片、电压表、开关、灯泡、导线若干、干电池。

学生：电压表、开关、灯泡（2个）、导线若干、干电池（3节）。

（16组）【教学过程】回答：说明橘子能提供实验目的：改变小灯泡的亮度。

2.电流的形成甲图 乙图[设疑]1、在甲图中把活塞打开后，有水流形成吗？水能持续流动吗？ 2、在乙图中安装了抽水机后，把活塞打开后，水能持续流动吗？3.要想得到持续的水流，谁起了重要作用？[结论]：抽水机—水压—水流（二）电流的形成在丙图中，开关闭合后，灯泡发光。

[思考]：1.灯泡发光谁在起作用？2.在电路中要形成持续的电流要具备什么条件？[结论]：电源—电压—电流[结论]：电路中得到持续的电流的条件：① 有电源，② 电路是通路 [深入理解]：综上学习，总结一下水流与电流的形成二者之间有什么相似之处。

[方法指导]：由于水流的形成与电流的形成很相似，这种研究问题的方法在物理学中叫“类比法”。

（设计意图：用水流的形成要有水压类比到电流的形成要有电压。

用类比的方法讲解，学生比较容易理解，轻松突破难点。

）小组讨论后回答： 1、在甲图中把活塞打开后，有水流形成，但是水流不是持续的。

2、在乙图中把活塞打开后，由于有抽水机的作用，左侧的水压始终大于右边的水压，所以一直有持续的水流形成。

第 1 页 共 13 页第1节 电压（知识点梳理）★考点概览一、知识点与考点二、考点解析1.考点剖析：电压是本章主要内容，也是学习电路必须理解和熟悉的内容，同时也是电磁学中重要的概念，此内容是后续有关学习的基础知识。

本节主要讲述了串并联电路中电流的规律并利用此规律为后续学习做好准备。

2.常考题型：纵观各地中考考纲和近三年考卷来看，对本节知识点的考查经常和其他相关知识点结合，如：根据电压信息对电路故障进行判断、与其他测量读数结合组成一个试题、选择题中出现有关电压概念的论述等。

但此知识点作为电磁学重点，还是需要认真掌握和对待的。

3.考点分类：考点分类见下表电压 什么是电压电压单位第 2 页 共 13 页1.什么是电压（1）电压作用是使电路中的自由电荷做定向移动，形成电流；电源是提供电压的装置。

（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是通路。

注：说电压时，要说“某电路或AB ”两端的电压（如图（1）所示，1、2两端电压或者2、3两端电压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1），通过电池的电流或者通过电阻R 1的电流）”的电流。

2.电压的单位：在国际单位制中，电压单位是伏特（简称为伏，符号是V ）；电压常用单位还有：千伏（kV ）、毫伏（mV ）、微伏（μV ）。

换算关系：1kV＝1000V ，1V ＝1000mV ，1mV ＝1000μV 。

（2）生活中常见电压值：一节干电池1.5V ，一节蓄电池2V ，家庭用电电压220V ，安全电压不高于36V 。

图（1）常见电路图（2）电流表图（3）电压表3.电压测量（如图（3）所示）：（1）测量仪器：电压表，符号是○V ；（2）读数时，看清接线柱上标的量程（3V、15V两个量程）、分度值（3V量程分度值是0.1V,15V路程分度值是0.5V）；（3）使用规则：①电压表要并联在电路中；②电流从电压表的“正接线柱”流入，“负接线柱”流出，否则指针会反偏。

人教版九年级物理上册第16章《电压电阻》第1节电压讲义（知识点总结+例题讲解）序号知识点难易程度例题数变式题数合计一电压★ 3 3二电压的测量电压表的使用★★ 6 620三电路故障分析★★ 1 1一、电压：1.电源是提供电压的装置。

2.电压的作用：电压是形成电流的原因，电压使电路中的自由电荷定向移动形成了电流。

3.电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的（闭合电路）。

4.电压的符号：U5.单位：国际单位伏特，简称伏，单位符号：V①常用单位：千伏（kV）、毫伏（mV）、微伏（μV）②换算关系：1kV＝1000V 1V＝1000mV 1mV＝1000μV6.常见电压值：（1）一节新干电池的电压1.5V；（2）一节蓄电池的电压2V；（3）人的安全电压：不高于36V；（4）家庭电路的电压220V。

7.要点诠释：（1）说电压时，要说“用电器”两端的电压，或“某两点”间的电压。

（2）电源的作用是使导体的两端产生电压，电压的作用是使自由电荷定向移动形成电流。

电源将其它形式的能转化成电能时，使电源的正极聚集正电荷，负极聚集负电荷。

【例题1】关于电压，下列说法中不正确的是（）A．电压是电路中形成电流的原因B．只要电路两端有电压，电路中就一定有电流C．电路中有电流时，电路两端就一定有电压D．电源是提供电压的装置【答案】B【解析】解：因为电压是电路中形成电流的原因，要在一段电路中产生电流，它的两端就要有电压；所以A正确；电路中有电流时，电路两端就一定有电压，但是电路两端有电压，电路中不一定有电流，如电路未闭合时，所以B错误，C正确；电源的作用是提供电压的装置，所以D正确；故选：B。

【变式1】下列说法中，正确的是（）A．电路两端只要有电压就一定有电流B．电压是形成电流的原因C．电路断开后，电路中没有电流了，因此电路两端电压为零D．电路中没有电源也可以有电压存在【答案】B【解析】解：A、虽然电压是推动自由电荷发生定向移动形成电流的原因，但是若只有电压，电路断开也不会形成电流，所以有电压不一定有电流，该选项说法不正确；B、电压是推动自由电荷发生定向移动形成电流的原因，该选项说法正确；C、电路断开后，电路中没有电流了，只要有电源存在电压依然存在，该选项说法不正确；D、电压是电源提供的，没有电源就没有电压，该选项说法不正确。

第十六章第1节电压【基础知识归纳】一、电压1. 电源：电源是提供电压的装置。

2. 作用：电压是使电路中形成电流的原因，电压用字母U表示。

3. 单位：国际单位：伏特，简称伏，用字母V表示。

常用单位：千伏（kV）、毫伏（mV）。

换算关系：1kV＝1000V；1V＝1000mV。

4. 身边的电压值：干电池的电压：1.5V 铅蓄电池的电压：2V 家庭照明电路的电压：220V二、电压表1. 认识电压表电路两端的电压可用电压表测量，如图所示的是实验室中常用的双量程电压表。

电压表盘上有两排示数，分别是0～3 V和0～15V。

有三个接线柱，分别是“－”“3”和“15”。

“－”表示负接线柱，“3”和“15”两个接线柱就是“＋”接线柱（注意不是“＋”极和“－”极），且使用“3”和“－”两个接线柱时，它的量程是______V，读数时，应以刻度盘______（上排/下排）的数值为准，电压表的分度值为______；使用“15”和“－”两个接线柱时，量程是______V，读数时，应以刻度盘______（上排/下排）的数值为准，电压表的分度值为______。

2. 电压表的读数方法（1）分清所选电压表的量程，知道指针满刻度所表示的电压值；如：0～3 V或0～15 V。

（2）确定每一大格分成几小格，每一小格表示的电压值（即分度值，如：0.1 V或0.5 V）。

（3）看指针向右总共偏转了多少个小格，判断指针位置所示的电压值，读出电压的多少。

3. 电压表使用的注意事项①使用前应先检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。

②电压表必须并联在待测电路的两端，应使电流从电压表标有“3”或“15”的接线柱流入，从标有“－”的接线柱流出。

③被测电压的大小不能超过电压表的量程，一般先试用大量程，如电压表的示数在小量程范围内，则改用小量程。

【典例精析】例题1 小明用3 V和15 V两个量程的电压表测电压时，电压表的“＋”接线柱已接入电路，在用15 V量程试触时，指针位置如图所示，则下一步的操作应该是（）A. 直接接入c接线柱，然后读数B. 直接接入b接线柱，然后读数C. 断开开关，接入c接线柱，闭合开关后读数D. 断开开关，接入b接线柱，闭合开关后读数解析：由试触电压表的指针偏转情况可知，应该选择0～15 V量程，在接线时，要断电操作，所以要先断开开关，然后将c接线柱（标着“15”的接线柱）接入电路，闭合开关后再读数，所以C的操作是正确的。

第十六章电压电阻第1节电压一、电压的作用1、电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。

电源是给电路提供电压的装置。

2、电路中获得持续电流的条件①电路中有电源（或电路两端有电压）；②电路是连通的。

注：说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。

3、在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”[类比是指由一类事物所具有的属性，可以推出与其类似事物也具有这种属性的思考和处理问题的方法。

]二、电压的单位1、电压的符号是：U。

2、国际单位：伏特V常用单位：千伏kV、毫伏mV、微伏μV换算关系：1Kv＝1000V1V＝1000mV1mV＝1000μV3、需要记住的一些电压：一节干电池1.5V；一节蓄电池2V；家庭电压220V；人体的安全电压36V。

三、电压测量：1、仪器：电压表，符号：V2、电压表的使用规则【两看、两要、一不准】【1】、两看：读数时，看清接线柱上标的量程；每大格、每小格电压值。

【2】、两要、一不准①电压表要并联在电路中。

②电流要从电压表的“正接线柱”流入，“负接线柱”流出。

否则指针会反偏。

③被测电压不准超过电压表的最大量程。

Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。

Ⅱ选择量程：实验室用电压表有两个量程（0—3V和0—15V）。

测量时，先连接大量程，用开关试触，若被测电压大于3V可用大量程，若被测电压小于3V则换用小量程，若被测电压大于15V则换用更大量程的电压表。

四、电流表、电压表的比较：电流表电压表不同点符号A V连接串联并联直接连接电源不能能量程0.6A3A3V15V 每大格0.2A1A1V5V每小格0.02A0.1A0.1V0.5V 内阻很小，几乎为零相当于短路很大相当于断路相同点调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；不能超过最大测量值。
