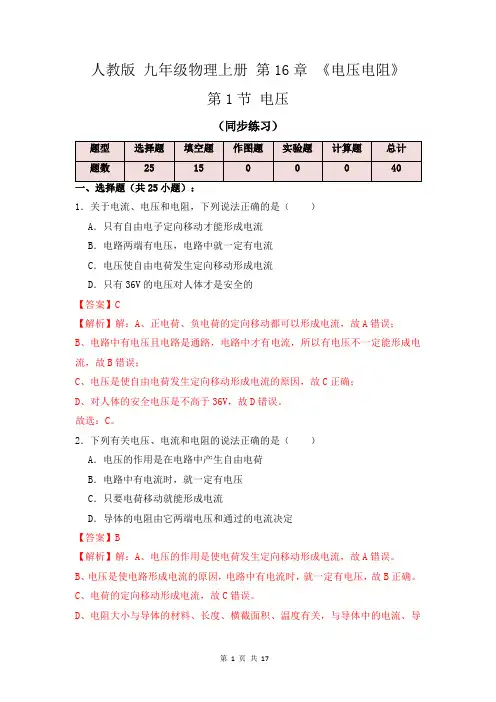

人教版九年级物理第十六章第一节：电压同步练习题

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-含参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，闭合开关S后灯泡L1、L2都不亮，电压表无示数，用一导线分别并联在灯L1、L2和开关S 两端，发现接到L2两端时L1亮，其故障可能是（）A．L1短路B．S断路C．L1断路D．L2断路2．如图所示的电路中，当开关S闭合后，要使灯泡L1、L2串联，甲乙应该接入的是（）A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表D．甲、乙都接电流表3．下列说法中，符合实际的是（）A．一节新干电池的电压为2V B．教室电风扇的额定电压约为220VC．家用洗衣机的额定电流约为10A D．冬天通过柜式空调的电流约为0.3A4．如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中圆圈内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是（）A．a为电流表，b为小灯泡，c为电压表B．a为小灯泡，b为电流表，c为电压表C．a为小灯泡，b为电压表，c为电流表D．a为电流表，b为电流表，c为小灯泡5．在如图所示的电路中，S闭合后下列各种情况不正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后U丙=U甲+U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表不可以同时是电流表D．如果电路是并联电路，则乙表的示数小于丙表的示数6．下列估测最接近实际的是（）A．荧光灯的电流约为150AB．一节干电池电压约为2VC．人骑自行车的功率约为60kWD．一位中学生从教学楼一楼走上三楼做的功约为3000J7．下列说法正确的是（）A．电路中有电源，就一定有电流B．负电荷移动的方向与电流方向一致C．同种材料制成的长短相同的两条导线，粗导线的电阻较小D．用毛皮摩擦过的橡胶棒因为失去了正电荷而带上了负电8．如图所示的电路中，闭合开关，发现电压表指针不偏转。

第十六章 电压 电阻 章节练习-2024-2025学年初中物理人教版（2024）九年级全一册一、单选题1．如图甲所示，闭合开关后两只电压表和的指针偏转角度相同，位置如图乙所示，则电源和灯L 2两端电压分别是（ ）A ．8.5V 1.7VB ．8.5V 6.8VC ．6.8V 1.7VD ．1.7V 6.8V2．对下列物理量的认识中，最接近实际的是（ ）A ．家用电冰箱的正常工作电流约1AB ．对人体的安全电压不高于220VC ．人体的电阻大约为1002D ．家用空调功率约100W3．某同学在研究电阻大小的影响因素时使用了如图所示的电路，木板上装有两根长度、横截面积、温度相同的镍铬合金丝AB 和锰铜合金丝CD 。

实验中，第一次将AB 接入电路，闭合开关后，迅速记录电流表示数为I 1：第二次将CD 接入电路，闭合开关后，迅速记录电流表示数为I 2。

关于此实验下列说法正确的是（ ）A ．若12I I <，说明锰铜合金丝电阻较大B ．若12I I ≠，说明合金丝材料影响电阻大小C ．此装置无法探究导体长度对合金丝电阻大小是否有影响D ．利用电流表示数反映合金丝电阻大小用的是控制变量法4．由同种材料制成的长度相同、横截面积不同的 AB 和 BC 两段导体，按如图所示的方式连入电路中，导体的电阻及通过的电流大小关系正确的是（）A．R AB＞R BC，I AB＝I BC B．R AB＞R BC，I AB＜I BCC．R AB＜R BC，I AB＝I BC D．R AB＜R BC，I AB＜I BC5．关于电流、电压和电阻，下列说法中正确的是（）A．电流是由正电荷定向移动形成的B．电路两端有电压，电路中就一定有电流C．金属导体中自由电子定向移动的方向与电流方向相反D．通过导体的电流为零时，导体的电阻也为零6．下列说法正确的是（）A．发光二极管是由半导体材料制成的B．验钞机发出了蓝紫色的光说明紫外线是蓝紫色的C．烤箱的电阻丝向外辐射的红外线随温度的升高而减弱D．白炽灯的灯丝用久会变细是凝华现象7．如图所示电路，当闭合开关S时，发现两灯都不亮，电压表的示数为0；将电压表接在灯L1两端时，电压表示数接近电源电压。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．一只电压表有3V和15V两个量程，某次实验中用的是“0～3V”量程，实验中从“0～15V”量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7VC．1.7V D．15V2．用滑动变阻器改变电路中小灯泡的亮度。

如图所示的滑动变阻器的四种接法中，闭合开关后能直接进行实验的是（）A．B．C．D．3．某同学利用如图所示电路进行实验，闭合开关后，L1、L2正常发光，两个电表都有示数。

但过了一会儿后，有一个灯泡熄灭，这时电路发生的故障不可能是（）A．L2断路B．电压表短路C．电流表断路D．L1断路4．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A．1.5V B．3.8V C．2.3V D．6.1V5．一个灯泡的铭牌上标有“220V484Ω”，先在常温下用伏安法的电阻为40Ω，后又在其正常工作时用伏安法测定其阻值为484Ω，这是由于（）A．前一次测得的阻值是错的B．后一次测得的阻值是错的C．对大多数导体而言，温度越高，电阻越大D．不论什么导体，都是温度越高，电阻越大6．近期“捡瓷器”成了醴陵这座“千年瓷都”最热门的话题，随着“捡瓷器”的迅速“出圈”，陶瓷制品背后的属性成为青少年探索的目标，从导电性能角度来说它属于（）A．导体B．绝缘体C．半导体D．超导体7．在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大8．某双人床电热毯（如图所示）的说明书上写着：“智能双人双控可独立操作，各取所需” “24V低压供电”等信息，由此可知（）A．甲、乙两组发热电阻丝是串联、24V属于安全电压B．甲、乙两组发热电阻丝是并联、24V属于安全电压C．甲、乙两组发热电阻丝是串联、24V不属于安全电压D．甲、乙两组发热电阻丝是并联、24V不属于安全电压9．如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。

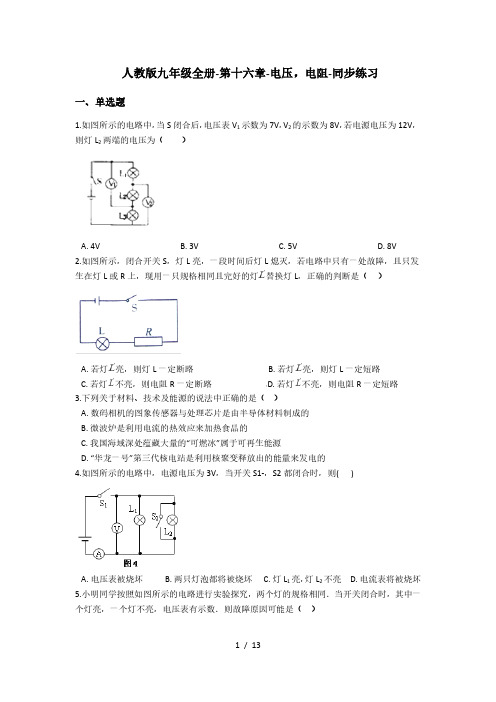

人教版九年级全册-第十六章-电压，电阻-同步练习一、单选题1.如图所示的电路中，当S闭合后，电压表V1示数为7V，V2的示数为8V，若电源电压为12V，则灯L2两端的电压为（）A.4VB.3VC.5VD.8V2.如图所示，闭合开关S，灯L亮，一段时间后灯L熄灭，若电路中只有一处故障，且只发生在灯L或R上，现用一只规格相同且完好的灯替换灯L，正确的判断是（）A.若灯亮，则灯L一定断路B.若灯亮，则灯L一定短路C.若灯不亮，则电阻R一定断路D.若灯不亮，则电阻R一定短路3.下列关于材料、技术及能源的说法中正确的是（）A.数码相机的图象传感器与处理芯片是由半导体材料制成的B.微波炉是利用电流的热效应来加热食品的C.我国海域深处蕴藏大量的“可燃冰”属于可再生能源D.“华龙一号”第三代核电站是利用核聚变释放出的能量来发电的4.如图所示的电路中，电源电压为3V，当开关S1­，S2都闭合时，则()A.电压表被烧坏B.两只灯泡都将被烧坏C.灯L1亮，灯L2不亮D.电流表将被烧坏5.小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，其中一个灯亮，一个灯不亮，电压表有示数．则故障原因可能是（）A.L1短路B.L1断路C.L2短路D.L2断路6.在图所示的电路中，闭合电键S，电路正常工作。

一段时间后灯L熄灭，电路中只有一处故障，且只发生在灯L或电阻R上，则()A.若电压表有示数，一定为灯L短路B.若电压表无示数，一定为灯L断路C.若电压表有示数，一定为电阻R断路D.若电压表无示数，一定为电阻R短路7.如图所示是小兰同学用伏安法测定灯泡电阻的电路图，当她闭合开关S时，发现电流表的示数为零，而电压表的示数不为零，出现这种故障的原因可能是（）A.灯泡L短路B.开关S接触不良C.灯泡L开路D.变阻器R开路8.下列说法不正确的是（）A.利用半导体材料可以制作二极管B.煤炭、石油、天然气属于可再生资源C.手机是靠电磁波传递信息的D.太阳能是一种清洁能源二、多选题9.下列说法正确的是（）A.电流是正电荷定向移动形成的B.电流的方向与电荷定向移动方向一致C.电压是自由电荷定向移动形成电流的原因D.金属导体中的电流方向与自由电子定向移动方向相反10.根据表格中的数据，下列说法错误的是（）A.铜的电阻比铁小B. 长度粗细都相同的铁线、铝线串联在电路中，铁线两端的电压大C. 质量相同的铜块和铅块升高相同的温度，吸收的热量之比为1：3D. 质量、初温都相同的铝块、铁块吸收相同的热量后，相互接触，热量由铁块传给铝块11.下列说法正确的是（ ）A. 导体的电阻大小与导体的长度和横截面积有关B. 手机是由电磁波传递信息C. 毛皮摩擦过的橡胶棒周围也存在磁场D. 制作电热器的发热体可以用超导材料12.如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（ ）A. 用一根导线分别与两个灯泡并联B. 用一个电流表分别串联在图中的a 、b 、c 三点C. 用一个电压表分别与两个灯泡并联D. 用一个小灯泡分别与两个灯泡并联13.根据图中情景，下列选项正确的是（ ）A. 图甲电能表的读数为2017.6 kW ．hB. 图乙电压表的读数为10VC. 图丙通电螺线管的左端是N 极D. 图丁验电器是利用同名磁极互相吸引来检验物体是否带电的14.在如下图所示的四个电路中，所有电路元件都是合格完好且规格参数都是合适的，开关均闭合后灯泡都能发光（有电流通过）且电流表、电压表都有示数的是（ ）A. B.C. D.三、填空题15.如图所示，V1 表测量________两端的电压；V3表测量________两端的电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式是________．16.如图所示，电源电压是5V且不变，S闭合后电压表示数为1V，则灯L1两端的电压为________V，两灯的电阻之比R1：R2=________．17.如图中各元件连接均正确，甲．乙为两个电表则甲为________表，乙为________表．18.如果用超导体制成发电机和电动机中的线圈，可以装配成________小、________大、________高的发电机和电动机．19.如图所示的电路，AB和CD均为镍铬合金线．闭合开关后，通过观察________，可以比较出合金线电阻的大小，这种研究方法叫________（填“等效替代法”或“转换法”）．这个实验装置是研究电阻大小与导体________的关系．20.两个电路元件A和B中的电流与其两端电压的关系如图所示，则R A=________Ω。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．一节新5号干电池电压是（）A．1.5V B．36V C．220V D．380V2．要想测出L2两端的电压，下列电路图连接正确的是（）A．B．C．D．3．要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压B．减小导线中的电流C．将导线拉长后接入电路D．将导线对折后接入电路4．如图所示的电路中，甲、乙、丙为电流表或电压表。

闭合开关S后，要使小灯泡L1、L2均能发光并且组成串联电路，则（）A．甲为电流表，乙、丙为电压表B．乙为电流表，甲、丙为电压表C．甲为电压表，乙、丙为电流表D．乙为电压表，甲、丙为电流表5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．电流表短路，并且L1、L2灯丝断了B．灯泡L1灯丝断了C．灯泡L2灯丝断了D．灯泡L1被短接6．小明用如图所示的器材探究“影响电阻大小的因素”的实验。

a、b为长度一样的镍铬合金丝，b比a 的横截面积大。

关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表C．利用此装置只能探究导体电阻大小和横截面积的关系D．利用此装置能探究导体电阻大小和横截面积、长度的关系7．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A．B．C．D．8．在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻R1、R2两端电压分别是（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V二、填空题9．我国家庭电路的电压是V，对人体安全的电压是V。

10．如图所示将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，则该电池的正极是（选填“A”或“B”）；如果想获得更大的电压，可以把多节这样的“水果电池”（选填“串联”或“并联”）起来。

人教版初中物理九年级上册16.1 电压习题（含答案）16.1 电压一、选择题1．如图所示，将手机充电器插入家庭电路插座中，即可为手机充电。

充电器为手机充电时的输出电压约为()A．1.5 V B．5 V C．110 V D．220 V2．关于电压，下列说法中错误的是()A．电压是使电路中形成电流的原因B．只要电路两端有电压，电路中就一定有电流C．电路中有电流时，电路两端就一定有电压D．电源是提供电压的装置3．使用电压表时，下列说法中错误的是()A．让电流从“＋”接线柱流进电压表，从“－”接线柱流出电压表B．要把电压表与被测电路并联C．不能估测待测电压大小时，应选小量程试触D．测量前应先检查指针是否指零4．如图所示的电路图中，能用电压表正确测出灯L1两端电压的是()5．在如图所示电路中，开关闭合后电压表测量的是()A．电源两端电压B．L3和电源两端电压C．L1两端的电压D．L1和L2两端的电压6．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路。

当闭合开关时所发生的现象是()A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数7．如图所示的电路中，电表a、b接法正确的是()A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表8．如图为某同学测量L1两端电压的电路，图中有一条导线接错了，接错的导线是()A．1B．2C．3D．49．一节干电池的电压是()A．220 V B．36 VC．24 V D．1.5 V10．下列测量L2电压的是()11．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压．以下做法正确的是()A．a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表12．如图电路中的电压表测量哪个元件两端的电压()A．L2 B．L1 C．电源D．L1和L2二、综合题13．小丽在做实验时，将电压表的“0”“15”接线柱接入电路中进行测量，但是在读数时粗心的她却按照“0～3 V”的量程读数，读出的电压值为2.4 V，而电压表实际的测量值应是_____________V。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．由欧姆定律公式U I R =变形得U R I=，对此，下列说法中正确的是 （ ） A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻跟导体两端的电压和通过导体的电流无关2．如图所示的物理实验中，下列对实验现象的描述符合实际的是（ ）A ．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B ．乙图中，是柴油机的做功冲程，内能转化为机械能C ．丙图中，对电灯的钨丝加热，灯泡将变暗D ．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些 3．学生实验用的电压表有两种量程03V ~和015V ~，电压表上面一行示数看不清楚，而测量又必须用015V ~的量程，一同学见到指针指到小量程的1.7V ，则实际的电压是A ．3.4VB ．5.7VC ．7.5VD ．8.5V4．家用手电筒内三节新干电池串联的总电压是（ ）A ．1.5VB ．3VC ．4.5VD ．6V5．甲灯泡安全工作的最大电压为3 V ．乙灯泡安全工作的最大电压为6 V ，若甲、乙两灯泡的电流随其两端电压变化的图象如图所示．现将两灯串联后接在某一电路中，要保证电路安全，则电源电压最大为( )A ．6 VB ．8 VC ．10 VD ．12 V6．一根铝导线的电阻是R ，当将铝导线接入电路中时，要使连入电路中的导线电阻变大（ ）A ．将这根导线拉长后再接入电路中B ．将这根导线对折后再接入电路中C ．降低导线两端的电压D ．将相同规格的铜导线代替这根铝导线7．在下面的电路中，闭合开关S ，下列说法正确的是（ ）A ．电压表测量的是1L 的电压B ．电压表测量的是1L 和2L 的总电压C ．如果2L 比1L 亮，说明通过2L 的电流比1L 大D ．用一根导线接在2L 的两端，1L 和2L 都不发光8．教室如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A ．9V 、1.8VB ．1.8V 、9VC ．1.8V 、7.2VD ．7.2V 、1.8V9．如图所示，闭合开关后，两灯都能发光，a 、b 两表都有正常示数，则下列说法正确的是（ ）A ．a 是电压表，b 是电流表B ．a 是电流表，b 是电压表C ．a 、b 都是电压表D ．a 、b 都是电流表10．如图所示的电路，电源电压不变，先闭合1S ，小灯泡发光。

人教版九年级物理全一册《第十六章电压、电阻》章节测试卷（附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电路连接没有错误，每只灯泡都能正常发光，“甲”、“乙”是电流表或电压表，且均有正常的读数，则下列判断正确的是（）A．甲、乙都是电流表B．甲、乙都是电压表C．甲是电压表，乙是电流表D．甲是电流表，乙是电压表2．小明按图甲的电路进行实验，当闭合开关电电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为A．6V 1.5V B．7.5V 1.5V C．1.5V7.5V D．1.5V6V3．如图所示，将S闭合后，V1、V2的示数分别为10V和4V，则L1与L2两端的电压分别是（）A．6V；4V B．4V；6V C．6V；10V D．4V；10V4．在如图所示的电路中，S闭合后下列各种情况正确的是（）A．若甲、乙、丙电压表，当S1闭合后U丙=U甲=U乙B．若电路是并联电路，则乙表示数大于丙表的示数C．若甲电压表，乙、丙电流表，S1断开形成串联电路D．电路中甲表和乙表可以同时是电流表5．如图所示，关于电流表和电压表的使用方法中正确的是（）A．B．C．D．6．下列说法中正确的是（）A．有电压时，电路中一定有电流B．由公式R＝UI可知，电阻与电压成正比，与电流成反比C．最基本的电路是断路和短路D．一个电子所带的电荷量是-191.610C7．如图所示电路中，当开关S1，S2闭合时，能够测量小灯泡L2两端电压的电路是() A．B．C．D．8．我国青年科学家曹原研究发现了让石墨烯电阻变为零的原理。

电阻为零的石墨烯是（）A．超导体B．绝缘体C．半导体D．导体二、填空题9．铜导线的导电性能好，因为铜是；芯片是指含有集成电路的硅片，制造芯片的主要材料是；我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨以一个“魔角”叠加在一起时，石墨烯的电阻会突然变为0，此现象中石墨烯是。

九年级全一册第十六章第1节电压一、简答题1．小灯泡发光时，电路中一定有电流通过，试试看，电路中先后接入一节和两节干电池时，小灯泡的亮度一样吗？你看到的现象对我们有什么启示？二、填空题2．对人体安全的电压是V；一节干电池的电压是V，等于mV；我国家庭电路的电压是V，等于kV．3．是电路中形成电流的原因，而是提供电压的装置。

4．如图所示，两个水果组成的电池可以使发光二极管发光，金属片B是水果电池的（选填“正极”或“负极”）；将发光二极管正、负极接线对调后，发光二极管不发光，此时水果电池的正、负极之间（选填“有”或“没有”）电压。

5．改革开放以来，我国科技创新捷报频传。

华为麒麟9905G芯片是华为有自主知识产权的芯片，该芯片采用7nm工艺制造。

华为手机拥有反向无线充电的技术，如图所示，将另一架手机置于华为手机上，就能给另一架手机充电。

此时，华为手机相当于电路中的，另一架手机相当于电路中的。

手机使用的锂电池电压是3.7V＝mV。

6．如图为宾馆房间取电房卡。

将房卡插入槽中，房间内的用电器才能使用。

房卡的作用相当于电路元件中的，房间里的电视机与电灯在电路中是联的，电灯正常工作时，其两端的电压为V。

7．如图所示，在科技馆里有一个静电发生器，给金属球通高压静电，人站在绝缘的凳子上，用手触碰金属球，人的头发由于带同种电荷相互，很多根头发都竖了起来，即使电压达到144.7kV，人体也安然无恙，因为电荷附着在人体上，不会流动。

说明有电压（选填“不一定”或“一定“）有电流，因为电路处于（“通路”或“断路“）状态。

三、综合题8．如图，电压表已与被测电阻并联。

如果要把这三个串联着的电阻与电源连接，哪端应该接电源的正极？哪端应该接电源的负极？请在图上标出电流的方向。

四、填空题9．取一个橙子，把铜片、锌片插入其中，就制成了一个水果电池，用电压表测量电压，如图所示，锌片是水果电池的极，该水果电池的电压是V。

10．在“探究并联电路电压特点”的实验中，必须要将电压表在电路中，电压表的“+”接线柱必须连在电路中靠近电源极的一端，被测电压不能超过它的。

人教版九年级物理全一册《第十六章电压、电阻》章节测试卷（带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电流表和电压表的读数分别为（）A．0.4A 2.6V B．0.08A 13V C．0.08A 2.6V D．0.4A 13V2．下列说法正确的是（）A．如图甲的电阻在电路中可以像滑动变阻器一样改变阻值B．如图丙，电位器为音量控制器，接入电路中是BC两接线柱，滑动片顺时针旋转时音量增大C．如图乙，油量减少时，R的阻值变大，油量表示数变小D．如图丁，在探究电流与电阻关系时，将ab两点的R由10Ω换成5Ω时，无需移动滑片P的位置3．在如图所示的电路中，闭合开关S，两灯并联且都能发光，应在图中甲、乙两处连入的元件可能是（）A．甲是电压表，乙是电池B．甲是电池，乙是电流表C．甲是电流表，乙是电池D．甲是电压表，乙是电流表4．在如图所示的电路中，S闭合后，下列各种情况正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后，U甲>U乙B．如果甲是电压表，乙、丙是电流表，S1断开形成并联电路C．电路中甲表和乙表可以同时是电流表D．如果电路是并联电路，则乙表的示数小于丙表的示数5．如图，在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入以下物品，闭合开关后，小灯泡不能发光的是（）A．硬币B．橡皮C．大头针D．铅笔芯6．如图所示，当滑动变阻器的滑片P向右移动使得电压表示数变大，电路的E、F端与滑动变阻器接线柱的连接情况正确的是（）A．E接A、F接B B．E接A、F接DC．E接C、F接B D．E接C、F接DS时，下列说法中正确的是（）7．如图所示，电源电压保持不变，当闭合开关S和1A．灯L和电阻R串联B．灯L和电阻R并联S，电压表的示数变小，灯L可发光C．若断开1S，电压表的示数变大，灯L不发光D．若断开18．港珠澳大桥主桥长约30km，包括近7km长的海底隧道和23km长的桥面，其中海底隧道需24h供电，桥面只需晚上供电，其简化电路如下图所示，其中用电器R和R0为该电路中的照明灯，你认为下列说法正确的是（）A．当开关K由断开到闭合时，电压表的示数变大B．当开关K由断开到闭合时，电流表的示数变小C．天亮之后，开关K应处于断开状态，且R为隧道中的照明灯D．天亮之后，开关K应处于断开状态，且R0为隧道中的照明灯9．如图是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片。
