物理人教版九年级全册第一节 电压 (6)

第一节《电压》教学设计【教材分析】《电压》是人教版九年级物理上册中第十六章的第一节。

电压是基本的物理量。

本节内容在电学学习中处于基础地位，自己动手测量电压是电学学习应具备的基本技能。

教材有三个要点，即知道电压是产生电流的原因，怎样使用电压表测量电压（侧重点是实验操作技能），电压表怎样读数（重点是电压表读数方法）。

根据课程标准的要求这三个要点都是教学的重点。

【学情分析】电压是学生在物理电学学习中认识的第二个物理量，学生对电流已经有一定的了解。

所以本节课的学习可以对比之前对电流的学习来进行，在已经历过的学习模式的基础上进行教学，学生更容易突破本节课难点。

【教学目标】1．知识与技能：知道电源的作用、电压的单位，知道生活、生产中常见的电压值；知道电压表是测量电路两端电压的仪表和电压表在电路中的符号；通过练习会将电压表接到被测电路的两端测电压，会读电压表的读数。

2．过程和方法：通过观察认识电压表，动手连接电压表，掌握正确使用测量工具的方法。

3．情感态度和价值观：培养严谨认真的科学态度和主动积极的合作意识。

进一步提高学习物理的兴趣．【教学重点难点】教学重点：正确使用电压表，并能准确读数。

教学难点：正确连接电路，正确使用电压表测量电路中的电压。

【预习要求】通过阅读课本56页内容，记住电压的符号、单位及换算关系,记住课本56页小资料中常见的电压,阅读课本57页“电压表使用说明书”根据电流表的使用规则，大致总结出使用电压表的规则。

【教学过程】一、复习引入我们之前学习了电学的第一个物理量——电流，关于电流大家还记得多少？复习电流的符号、单位及单位换算 (引入课题)二、新课教学（一）电压1.电压通过水压，引入电压。

请同学回答下列问题。

(预习完成)（1）要让一段电路中有电流，它的两端就要有_________，电源的作用就是给用电器两端提供___________。

（2）电压用什么字母表示？单位和符号是什么？它是否还有其他的单位？换算关系怎样？（3）记住几种常见的电压值：一节干电池的电压：一节铅蓄电池的电压：家庭电路的电压：2.知识归纳：电压是产生电流的原因，电源是提供电压的装置。

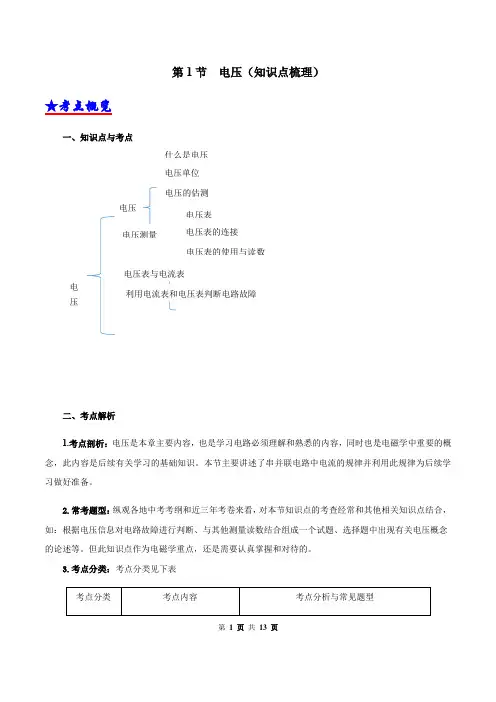

第 1 页 共 13 页第1节 电压（知识点梳理）★考点概览一、知识点与考点二、考点解析1.考点剖析：电压是本章主要内容，也是学习电路必须理解和熟悉的内容，同时也是电磁学中重要的概念，此内容是后续有关学习的基础知识。

本节主要讲述了串并联电路中电流的规律并利用此规律为后续学习做好准备。

2.常考题型：纵观各地中考考纲和近三年考卷来看，对本节知识点的考查经常和其他相关知识点结合，如：根据电压信息对电路故障进行判断、与其他测量读数结合组成一个试题、选择题中出现有关电压概念的论述等。

但此知识点作为电磁学重点，还是需要认真掌握和对待的。

3.考点分类：考点分类见下表电压 什么是电压电压单位第 2 页 共 13 页1.什么是电压（1）电压作用是使电路中的自由电荷做定向移动，形成电流；电源是提供电压的装置。

（2）电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是通路。

注：说电压时，要说“某电路或AB ”两端的电压（如图（1）所示，1、2两端电压或者2、3两端电压）；说电流时，要说通过“某电阻、某支路或某元件（如图（1），通过电池的电流或者通过电阻R 1的电流）”的电流。

2.电压的单位：在国际单位制中，电压单位是伏特（简称为伏，符号是V ）；电压常用单位还有：千伏（kV ）、毫伏（mV ）、微伏（μV ）。

换算关系：1kV＝1000V ，1V ＝1000mV ，1mV ＝1000μV 。

（2）生活中常见电压值：一节干电池1.5V ，一节蓄电池2V ，家庭用电电压220V ，安全电压不高于36V 。

图（1）常见电路图（2）电流表图（3）电压表3.电压测量（如图（3）所示）：（1）测量仪器：电压表，符号是○V ；（2）读数时，看清接线柱上标的量程（3V、15V两个量程）、分度值（3V量程分度值是0.1V,15V路程分度值是0.5V）；（3）使用规则：①电压表要并联在电路中；②电流从电压表的“正接线柱”流入，“负接线柱”流出，否则指针会反偏。

九年级全一册第十六章第1节电压一、简答题1．小灯泡发光时，电路中一定有电流通过，试试看，电路中先后接入一节和两节干电池时，小灯泡的亮度一样吗？你看到的现象对我们有什么启示？二、填空题2．对人体安全的电压是V；一节干电池的电压是V，等于mV；我国家庭电路的电压是V，等于kV．3．是电路中形成电流的原因，而是提供电压的装置。

4．如图所示，两个水果组成的电池可以使发光二极管发光，金属片B是水果电池的（选填“正极”或“负极”）；将发光二极管正、负极接线对调后，发光二极管不发光，此时水果电池的正、负极之间（选填“有”或“没有”）电压。

5．改革开放以来，我国科技创新捷报频传。

华为麒麟9905G芯片是华为有自主知识产权的芯片，该芯片采用7nm工艺制造。

华为手机拥有反向无线充电的技术，如图所示，将另一架手机置于华为手机上，就能给另一架手机充电。

此时，华为手机相当于电路中的，另一架手机相当于电路中的。

手机使用的锂电池电压是3.7V＝mV。

6．如图为宾馆房间取电房卡。

将房卡插入槽中，房间内的用电器才能使用。

房卡的作用相当于电路元件中的，房间里的电视机与电灯在电路中是联的，电灯正常工作时，其两端的电压为V。

7．如图所示，在科技馆里有一个静电发生器，给金属球通高压静电，人站在绝缘的凳子上，用手触碰金属球，人的头发由于带同种电荷相互，很多根头发都竖了起来，即使电压达到144.7kV，人体也安然无恙，因为电荷附着在人体上，不会流动。

说明有电压（选填“不一定”或“一定“）有电流，因为电路处于（“通路”或“断路“）状态。

三、综合题8．如图，电压表已与被测电阻并联。

如果要把这三个串联着的电阻与电源连接，哪端应该接电源的正极？哪端应该接电源的负极？请在图上标出电流的方向。

四、填空题9．取一个橙子，把铜片、锌片插入其中，就制成了一个水果电池，用电压表测量电压，如图所示，锌片是水果电池的极，该水果电池的电压是V。

10．在“探究并联电路电压特点”的实验中，必须要将电压表在电路中，电压表的“+”接线柱必须连在电路中靠近电源极的一端，被测电压不能超过它的。

第十六章电压电阻第一节电压1、电压：电压使电路中自由电荷定向移动形成电流，电源是提供电压的装置。

电压的符号是U，单位为伏特（伏，V）。

比伏特大的有千伏（kV），比伏特小的有毫伏（mV），1 kV＝103 V，1V＝103mV，1 kV＝106 mV要在一段电路中产生电流，它的两端就要有电压。

2、电压表：测量电路两端电压的仪表叫电压表，符号为○V，其内阻很大，接入电路上相当于开路。

电压表的示数：在0～15V量程读出的示数是指针指向相同位置时，在0～3V量程上读出的示数的5倍。

* 部分电流表的三个接线柱是“+”、“3”和“15”。

这时“3”和“15”是负接线柱，电流要从“+”流入，再从“3”和“15”流出。

正确使用电压表的规则：①电压表必须和被测的用电器并联。

如果与被测用电器串联，会因为电压表内阻很大，此段电路开路而无法测此用电器两段的电压。

如果被测用电器在支路上，这时电压表测的是其他支路两端的电压；如果被测用电器在干路上，则整个电路便成开路了，这时电压表测的是电源电压。

②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电压表，从“－”接线柱流出来。

否则电压表的指针会反向偏转。

③被测电压不能超过电压表量程。

若不能预先估计待测电压的大小时，应选用最大量程进行试触。

若被测电压超过电压表的量程将使指针转出刻度范围把指针打弯或把电压表烧坏。

若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于3V），会影响读数的准确性，应选用小量程档。

④电压表的两个接线柱可以直接连到电源的两极上，此时测得的是电源的电压值。

使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。

常见的电压：家庭电路电压——220V对人体安全的电压——不高于36V一节干电池的电压——1.5V每节铅蓄电池电压——2V3、电池组电压特点：①串联电池组的电压等于每节电池电压之和；②并联电池组的电压跟每节电池的电压相等。

第二节串、并联电路电压的规律串联电路两端的总电压等于各部分电路两端电压之和。
