(4)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。
(5)读数时的观测易形成偶然误差，要垂直表盘正对指针读数。
七、注意事项 (1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插
入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向。 (2)区分“机械零点”与“欧姆零点”。机械零点是表盘刻度左
(3)多用电表的电阻挡：电阻挡是根据闭合电路欧姆定律制成的，它的原理如图所示。电阻R是可变电阻，也叫调零电阻。
2．二极管的单向导电性 (1)晶体二极管是由半导体材料制成的，它有两个极，即
正极和负极，它的符号如图实－10－4甲所示。 (2)晶体二极管具有单向导电性(符号上的箭头表示允许电
流通过的方向)。当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示。
(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得
到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按
的顺序进行操作，再完成读数测量．
ADC
A．将K旋转到电阻挡“×1 k”的位置
B．将K旋转到电阻挡“×10”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
的情况下电路中必须连有灯泡或其他用电器，不能只连接一个二极管，否则极易烧(1))用如图所示的多用电表测量电阻，要用到
选择开关K和两个部件S、T.请根据
下列步骤完成电阻测量：
(1)旋动部件____S____，使指针对准电流的“0”刻线． (2)将K旋转到电阻挡“×100”的位置． (3)将插入“＋”、“－”插孔的表笔短接，旋动部T件______，使指针对准电阻的0_刻___线____(填“0刻线”或 “∞刻线”)．

多用电表的使用ppt课件

欧姆计的内阻大小,可以直接从它的中
点刻度值读得
5 .欧姆计内电池用旧了,对测量结果的影响
——偏大即对应的电阻Rx比真实值偏大
6 .多用电表不用时,旋钮应放在哪里
—交流电压最大量程处或 “OFF”档
怎样用多用电表测电阻
➢欧姆计的构造
表头G: 内阻Rg、满偏电流Ig 电源: 电动势E、内阻r 可变电阻R:---调零电阻
+G
Rg Ig
E
r
R
红表笔
ห้องสมุดไป่ตู้
黑表笔
➢欧姆计的原理:
由闭合电路的欧姆定律有:
I E x RgrRRx
Rx与Ix11对应
满偏电流:
I E g RgrR
+ Ix -
Rg E r
红表笔
Rx
R
11 对应
黑表笔
➢刻度的标定:
1 .当I=Ig时,
Rx=o;
E
r
+ -Ig
Rg
R
红表笔
黑表笔
2 .当I=0,
I=0 + -
Rx = ∞
E
Rg
r
R
红表笔
黑表笔
I (3).当 x
E RgrRRx
时,刻度值为Rx；
特别地:当I=Ig/2时,Rx= Rg+r+R=R0 此电阻也叫中值电阻
3 .重新选档倍率不同时,欧姆计应重新进行欧姆调零为什么
因为这时表头中的Rg改变了,只有改变R才能使当Rx=0,电流到满偏
+G
Rg
E
r
R
红表笔
黑表笔
4 .欧姆计的中值电阻：当I=Ig /2时有Ig /2=E/ Rx+Rg+R+r

人教版高中物理多用电表的使用(15张)精选ppt课件

Rx时指针偏转整个表面刻度的1/4，则此电阻Rx为多少Ω？解：即R 24
∵Ig

R
①
I

Ig 4

R Rx
②
① ②

R Rx R

4 1
Rx
3R
72
1）估计待测电阻的大小，选适当的倍率档。
2）短接两表笔，进行调零（右上角的旋钮）
3）将两表笔分别与待测电阻的两端相连，从多用表上读出指针所指的读数，RX= 读数×倍率。 4）指针指在刻度盘中间1/3区域，测量值比较正确，否则，就要改换倍率，然后重新调零后再测。 5）改换倍率的原则：大小对调（指针偏角大，换小量程） 6）用毕将选择开关调到OFF
测电阻Rx时 E
Ix = r + Rg + R0 + Rx
Rx
若E=1.5V、 R内=150Ω
150
Rx=150Ω
Ix=5mA
0Ω Rx=600Ω
Ix=2mA
电流计的表面
Rx=37.5Ω
Ix=8mA
2）欧姆表面上的刻度是：左为∞、右为0。 3）欧姆表上的刻度是不均匀的，左疏右密，但在中间1/3 的段较均匀。
zxxk
欧姆表的零刻度在哪个位置？(R外＝0)
红黑表笔接：
E I g r R0 Rg
调节R0零时，使Ig为
Rg
Er R0
最大，此电流称为满
偏电流（Ig）
0Ω
电流计的表面
若E=1.5V R内=150Ω
Ig=10mA
1）电流是从红表笔“+”流进，从黑表笔“－”流出
R外=∞→ I=0 指针不动
C、多用电表的使用

多用电表的原理与使用---上课ppt课件

使用
(3)欧姆表中电流的方向
电流从欧姆表的黑表笔流出,
经过被测电阻,从红表笔流入。
IRx
精选ppt课件
20
(3)测量二极管的正向电阻
二、多用电表的使用
(4)测量二极管的反向电阻
正向电阻越小越好(不能为精零选p)pt课反件向电阻越大越好(不能无限21 大)
数字式多用电表
精选ppt课件
1、
R X 为∞时，电流为多少？
Ig G Rg
E
R
r
Rx
满偏电流Ig
电流为0
2、电流表的指针指到刻度盘的精选中ppt央课件时，电阻为多少？中值电3 阻
2.欧姆表表盘:
观察并回答问题：与电流表的表盘刻度相比，欧姆表的表盘刻度有什么特点？
0刻度在右边、刻精度选p不pt课件均匀、左密右疏
4
练习：某欧姆表表头所用电流表的满偏电流为0.5mA, 电池的电动势为1.5V，则
（1）欧姆表的内阻是多少？
（2）表盘中央的刻度值（中值电阻）为多少欧？
（3）测量电阻时，若指针偏角是满偏的1/3, 则被测电阻为多少欧？
3000 Ω 3000 Ω 6000 Ω
精选ppt课件
5
共同探究:如何让电压表电流表和欧姆表共用一个表头制
成一个多用电表呢?
+ A_
+A _
甲
乙
丙
R1
+A_ R2
正确的是( AB )
A．使用前，检查指针是否停在“Ω”的 “∞”处 B．每换一次档位，都必须重新进行电阻
调零 C．在外电路中，电流从红表笔流经被测
电阻到黑表笔． D．测量时，若指针偏角较小，应换倍率

《多用电表的使用》课件

3 便于操作
4 高效节能
操作简单，功能清晰，适用于各种使用场景。
具备较低的能耗和优化的电源管理，节省能源并延长电池使用寿命。
多用电表的应用领域
电力行业
用于电力系统的监测和诊断，帮助维护运行和提高系统效率。
工业生产
用于设备测试和监控，确保生产过程的稳定性和质量。
科研实验
用于测量和分析实验中的电气信号，帮助研究人员获得准确的数据。
多用电表的使用
多用电表的定义
多用电表，又称为多功能电表，是一种能够测量多种电气参数的电器仪表。
多用电表的类型
数字式多用电表
采用数字显示屏，能够准确测量电压、电流、电阻等参数。
模拟式多用电表
采用指针仪表形式，能够直观显示电气参数的大小。
智能式多用电表
具备智能功能，如数据存储、远程监测等。
便携式ห้องสมุดไป่ตู้用电表
多用电表的技术参数
测量范围
0-1000V
测量精度
±0.5%
工作温度
-10℃~50℃
多用电表的案例分析
电路测试
多用电表可用于测量电路中的电压和电流，帮助工程师分析和解决电路问题。
太阳能电池板测试
多用电表可以测量太阳能电池板的输出功率和效率，评估其性能。
电气设备维护
多用电表可用于测试和监测各种电气设备，确保其正常运行和安全性。
体积小巧便携，适用于现场测试和维修。
多用电表的原理
多用电表利用电磁感应、电压分压、电流分流等原理，通过测量相应电路中的电压、电流等参数，进行综合计算并显示。
多用电表的优点
1 多功能
2 准确可靠
能够测量多种电气参数，提供全面的电气测试功能。

《实验：练习使用多用电表》PPT精品课件

整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极.
例3 某同学利用多用电表测量二极管的反向电阻(二极管具有单向导电性，电流正向通过时几乎没有电阻，电流反向时，电阻很大).完成下列测量步骤： (1)检查多用电表的机械零点. (2)将红、黑表笔分别插入“＋”、“－”插孔，二极管的两个极分别记作a和b，将红表笔接a端时，表针几乎不偏转，接b端时偏转角度很大，则为了测量该二极管的反向电阻，应将红表笔接二极管的__a___(选填“a” 或“b”)端.
1.认识二极管：如图4所示，它由半导体材料制成，左端为正极，右端为
负极.
特点：电流从正极流入时电阻很小，而从正极流出时
电阻很大.
2.多用电表测二极管的正反向电阻
图4
(1)测二极管正向电阻：将多用电表的选择开关选至低倍率的欧姆挡，调
整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极.
(2)测二极管反向电阻：将多用电表的选择开关选至高倍率的欧姆挡，调
图8
b
电阻×100
___3_2_0___ Ω
123
解析直流电流10 mA挡，读第二行刻度“0～10”一排，最小分度值为 0.2 mA，估读到0.1 mA就可以了，读数为2.0 mA；直流电压50 V挡，读第二行刻度“0～50” 一排，最小分度值为1 V，估读到0.1 V就可以了，读数为10.0 V；电阻×100挡，读第一行刻度，测量值等于表盘上读数“3.2”乘以倍率100，读数为 320 Ω.
例2 如图3所示为多用电表的刻度盘.若选用倍率为“×100”的电阻挡
测电阻时，表针指示如图所示，则：
(1)所测电阻的阻值为_1_._5_×_1_0_3_ Ω；
如果要用此多用电表测量一个阻

多用电表的使用(课堂PPT)

最下面的一条刻度线分布不
均匀（开始阶段较密集），
是20用21/5来/8 测交流电压的．
4
二、多用电表
选择开关
将多用电表的选择开关转到电流（压）档，多用电表相当于一个电流（压）表，其使用方法和读数与电流（压）表相同．电流（压）档上标示为量程。
当选择开关旋转到电阻档，就可以测电阻了．欧姆档上标示为倍率．
2021/5/8
1
1 表头 2 转换开关
2021/5/8
5 机械零点调节旋纽
6 “Ω”调零旋纽
3 黑表笔
4 红表笔
2
只为一次纵容，便身在红尘中无题花凋零，风雨弄琴弦。在水情犹在，锦瑟诉华年。 ——题记如一束花的物我两忘，在夕阳里，被定格被抽象。
那淡雅，别致了沧桑，描摹着繁华，心在路上，方向却遥远。握一段于红尘之外的时光，草木一秋，无喜无悲，那是曾几何时的平静，停滞了千山万水，看荷莲化外，风轻云淡。一场无期的花事，在梵念的轮回里远去，何为今生，何为来世，一片融入心灵的雪，寒冷了前尘旧事，这一季，守望了岁岁年年！走进红尘的某一个角落，与诗韵的你不期而遇，便把玫瑰溢香的花瓣剥离了宿命，掩藏在字里行间，就成了枫桥夜泊，刻印着扉页的似水流年。可是，裁剪岁月的窗花，贴在了脚步的漂泊，一纸离殇，一纸告别，在一盏苦茗里醒来，水天一色，物是人非，种下韶华的悲欢离合，等候着黄昏的长吁短叹，酌一杯自我的无奈，醉卧在流连忘返里，春去又秋来，花落又花开！守一份峥嵘，等来了归鸿孤影，带去了几许疲惫，却殇惘了思念，云里雾里，凄凉着感慨着，走不出那风花雪月。西窗里，手捧一本蒹葭的小书，沐浴着残秋的暖阳，读飞舞凋零，品忘我肆意，

多用电表PPT课件

b.调零：红黑表笔短接，调节调零旋钮使指针指向最右方“0” Ω处。
c.测量：将被测电阻接在红黑表笔间。
注意：①若发现指针偏角太大或太小应换
用倍率较小或较大的挡。但每次换挡后必须重新调零。

②不要用手接触电阻的两根引线。

③每次测电阻前都要把电阻从电路
中断开，不能带电测量。
d.读数

b.红表笔接高电位，黑表笔接低电位。
（3）读数
a.先看清满盘量程是多大，再判断每一个小格是多少，不要超出电表量程。
b.一定要正视表针。
5.交流电压的测量
同直流电压的测量，只是表笔不分正负。
6.测量操作的安全规范
（1）不能用电阻挡测量带电电路上的电阻。这样做不仅测量不出电阻值，严重时会烧坏倍率
思考：若欧姆表指针示数较小，该如何调整倍率呢？
3.直流电流的测量
（1）将量程转换开关拨到合适的直流电流挡。
(2）测量
注意：a.将电表串联在电路中。

位。
b.红表笔接高电位，黑表笔接低电
（3）读数
a.先看清满盘量程是多大，再判断每一个小格是多少，不要超出电表量程。

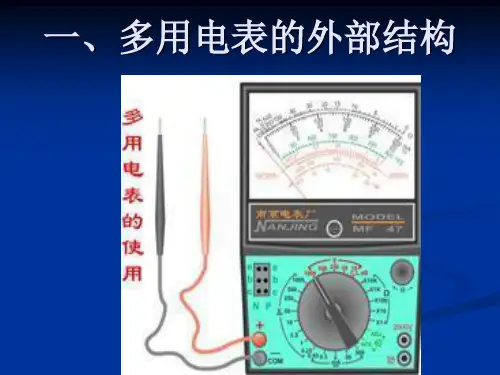

一、多用电表的外部结构
