3．测反向电阻：将欧姆表的红表笔接触二极管正极，黑表 笔接触二极管Байду номын сангаас极．
【名校课堂】获奖PPT-［人教版］教 材高中 物理《 实验： 练习使 用多用 电表》P PT全文 课件（ 最新版 本）推 荐
【名校课堂】获奖PPT-［人教版］教 材高中 物理《 实验： 练习使 用多用 电表》P PT全文 课件（ 最新版 本）推 荐
11．5 实验：练习使用多用电表
一、多用电表的外部结构 1．上半部分为表盘，最上面是电阻的刻度线，下面相邻电 流、电压刻度线． 2．下半部分是选择开关，其周围标有测量功能的区域及量 程．
3．红表笔插入正接柱，黑表笔插入负接柱．
二、多用电表的使用 1．机械调零：使用前调整指针定位螺丝，使指针指到零刻 度． 2．选量程：将选择开关旋转到与被测物理量对应的位置上 并选择合适的量程． 3．不使用的时候应该把选择开关旋转到OFF位置．
6．测电阻 (1)选挡位：选择适当倍率的欧姆挡，使测量时表针落在刻 度盘的中间区域． (2)欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使 指针指在右端电阻零刻度处． (3)读数：将刻度盘上的读数乘选择开关所指的倍率即可得 到被测电阻的阻值．
【名校课堂】获奖PPT-［人教版］教 材高中 物理《 实验： 练习使 用多用 电表》P PT全文 课件（ 最新版 本）推 荐
【名校课堂】获奖PPT-［人教版］教 材高中 物理《 实验： 练习使 用多用 电表》P PT全文 课件（ 最新版 本）推 荐
三、二极管的特性与测量 1．二极管特性：二极管具有单向导电性．如图所示，电流 从正极流入时电阻很小，从负极流入时电阻很大．
2．测正向电阻：将欧姆表的黑表笔接触二极管正极，红表 笔接触二极管负极．
【名校课堂】获奖PPT-［人教版］教 材高中 物理《 实验： 练习使 用多用 电表》P PT全文 课件（ 最新版 本）推 荐

[解析] (1)欧姆表每次使用都需要将红、
(3)欧姆表读数需要“×1k”倍率，因此电阻为 15 k Ω.电压表示数 3.60 V，最小刻度是 1 的需要精确到最小 刻度的下一位． (4)当滑动变阻器电阻为零的时候，欧姆表测得的是 电压表的内阻，因此是 12 kΩ. (5) 根据欧姆表中间刻度可以判断欧姆表的内阻为 15 kΩ， 根据(4)中的数据可知， 当测 12 kΩ的电压表时， U 1 电压表示数是 4 V，所以 I＝ ＝ mA，可得 E＝I(RV RV 3 ＋R 内)＝9.00 V.
考点核心突破
考点一 多用电表的原理与使用
(2013· 新课标全国 Ⅰ) 某学生实 验小组利用图实Ⅹ－5所示电路，测量多 用电表内电池的电动势和电阻“×1 k” 挡内部电路的总电阻．使用的器材有：
多用电表； 电压表：量程5 V，内阻十几千欧；
滑动变阻器：最大阻值5 kΩ；
导线若干． 回答下列问题： (1) 将多用电表挡位调到电阻“×1k ” 挡，再将红表笔和黑表笔 ________ ，调
(3) 将滑动变阻器的滑片调到适当位置，
使多用电表的示数如图实Ⅹ－6甲所示，
这时电压表的示数如图实Ⅹ－6乙所 示．多用电表和电压表的读数分别为 __________kΩ和________V.
(4) 调节滑动变阻器的滑片，使其接入 电路的阻值为零，此时多用电表和电压
表的读数分别为12.0 kΩ和4.00 V．从测
②选择开并置于“Ω ”挡的“×1”， 短接红、黑表笔，调节欧姆调零旋钮，
然后断开表笔，再使指针指向∞.
③将两表笔分别接触阻值为几十欧的定
值电阻两端，读出指示的电阻值，然后
断开表笔． ④选择开关改置“×100”挡，重新进 行欧姆调零．

与“3”相连的，则读数为________；
(5)读数时的观测易形成偶然误差，要垂直表盘正对指针读
数.
【基础检测】
的情况下，使用多用电表检查电路故障，应将多用表旋钮拨到
(2019 年揭阳二模)某同学用一个满偏电流为 ①构造：如图 S10-2 所示，欧姆表由_________、________、
此时电表示数即为电源的路端电压 U，U＝c.
②欧姆表在测量电阻时指针从无 ___________和红、黑表笔组成.
(示6)数利由用“多∞用”电逐(表2渐的)减欧_小__到_姆_某__一_表挡较测小的三固个定表定值盘电阻刻的阻度值，不将 均匀，估读时易带来误差，要注意 其左密右疏特点. (4)某次测量时该多用电表指针位置如图乙所示.
(3)________(填“a”“b”或“c”)即为干电池的电动势. 电阻 R，使 I＝Ig，电流表的指针达到满偏，这一过程叫_________.
(3)欧姆表的读数为 RV＝40.0×1000 Ω＝4.0×104 Ω；电压 表分度值为 0.1 V，故读数为 2.20 V.
(4)根据(3)采用的挡位可知中值电阻即欧姆表内阻为 r＝ 1.5×104 Ω，根据闭合回路欧姆定律可得 2.2＝RVR＋V rE＝4.04＋.01.5 E，解得 E≈3.0 V.
左端标有“__∞__”，右端标有“__0__”，其刻度分布是不均匀的； 用于测__电__阻__；中间的刻度线是用于测__电__流__和_电__压__的，其刻 度是分布均匀的；最下面一条刻度线左侧标有“V～”是用于测 _交__流__电__压___的，其刻度是不均匀的.多用电表表面的下半部分为 选择开关，周围标有测量功能的区域和量程.将多用电表的选择 开关旋转到电流挡，多用电表就测量电流；当选择开关旋转到

【名校课堂】获奖PPT-专题七实验十 练习使 用多用 电表— 年高考 总复习 物理学 科配套 课件(共 PPT)（ 最新版 本）推 荐
【名校课堂】获奖PPT-专题七实验十 练习使 用多用 电表— 年高考 总复习 物理学 科配套 课件(共 PPT)（ 最新版 本）推 荐
(5)如图乙所示连好电路，将选择开关置于__直__流__电__流__挡， 测量通过小灯泡的电流.
其他功能区域时，就可对应测量电压或电阻.
图 S10-1
(2)多用电表测电阻的原理——欧姆表的原理 ①构造：如图 S10-2 所示，欧姆表由_电__流__表____、__电__池____、 _调__零__电__阻___R_和红、黑表笔组成.
图 S10-2
【名校课堂】获奖PPT-专题七实验十 练习使 用多用 电表— 年高考 总复习 物理学 科配套 课件(共 PPT)（ 最新版 本）推 荐
左端标有“__∞__”，右端标有“__0__”，其刻度分布是不均匀的； 用于测__电__阻__；中间的刻度线是用于测__电__流__和_电__压__的，其刻 度是分布均匀的；最下面一条刻度线左侧标有“V～”是用于测 _交__流__电__压___的，其刻度是不均匀的.多用电表表面的下半部分为 选择开关，周围标有测量功能的区域和量程.将多用电表的选择 开关旋转到电流挡，多用电表就测量电流；当选择开关旋转到
实验过程 实验步骤
(1)观察多用电表的外形，认识选择开关的测量项目及量程. (2)检查多用电表的指针是否停在表盘刻度___左____端的零 位置.若不指零，则可用小螺丝刀进行___机__械__调__零___. (3)将___红___、___黑___表笔分别插入“＋”“－”插孔. (4)如图 S10-3 甲所示连好电路，将多用电表选择开关置于 _直__流__电__压__挡，测小电珠两端的电压.

(4)读数时一定要正视表针. 先整后零
【全国百强校】山东省枣庄市第三中 学人教 版高中 物理选 修3-1课 件：2. 9实验 ：练习 使用多 用电表( 共33张 PPT)
【全国百强校】山东省枣庄市第三中 学人教 版高中 物理选 修3-1课 件：2. 9实验 ：练习 使用多 用电表( 共33张 PPT)
问题4:怎样用多用电表测量小灯泡的电流?测量中应注 意什么？
1.电流的测量步骤:
(1)选档 ；(3)测量 ；2.注意事项:
(2)试测选量程； (4)读数
(1)将电流表串联在待测电路中
(2)让电流从红表笔流入,从黑表笔流出 红进黑出
S
E
(3)先看清满量程是多大,再判断每一 个小格是多少? 读数先看量程，再看精确度
右向左，刻度线依次变密，是用来
测电阻的；
欧姆表的刻度方向与电流表的刻度方 向相反。
2．调整定位螺丝
3．选择开关 4．欧姆调零旋钮
【全国百强校】山东省枣庄市第三中 学人教 版高中 物理选 修3-1课 件：2. 9实验 ：练习 使用多 用电表( 共33张 PPT)
S
调整定 位螺丝
K
选择 开关
T
欧姆调 零旋钮
物理选修 【全国百强校】山东省枣庄市第三中学人教版高中物理选修3-1课件：2.9实验：练习使用多用电表(共33张PPT)
3—1

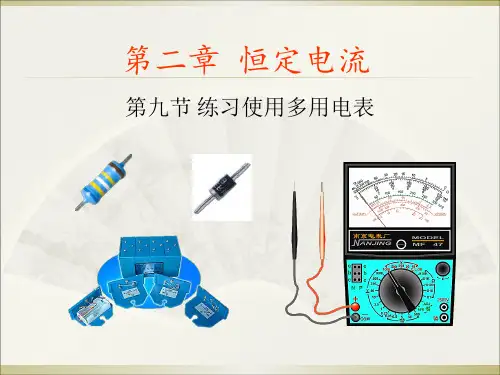

第二章 恒定电流
2.9实验：练习使用 多用电表
【全国百强校】山东省枣庄市第三中 学人教 版高中 物理选 修3-1课 件：2. 9实验 ：练习 使用多 用电表( 共33张 PPT)
【全国百强校】山东省枣庄市第三中 学人教 版高中 物理选 修3-1课 件：2. 9实验 ：练习 使用多 用电表( 共33张 PPT)

二、使用多用电表
二、使用多用电表
1.认识多用电表
2.使用多用电表
（1）测电压
（2）测电流
（3）测电阻
（4）测二极管电阻
红高黑低
红进黑出
电阻调零
Rx
对二极管，黑笔流向红笔
课堂小结
1.（多选）关于多用电表表面上的刻度线 , 下列说法中正确的是（ ）A. 直流电流刻度线和直流电压刻度线都是均匀的可以共用同一刻度线B. 电阻刻度是不均匀的C.交流电压刻度线是均匀的D.电阻刻度上的零刻度线与直流电流最大刻度线相对应
二、使用多用电表
1. 测量小灯泡两端的电压
(2)试测选量程
(3)测量
(4)读数
(1)选档
多用电表直流电流档与电流表原理相同，测量时应使多用电表从导线断开处串联在待测电路中，使电流从红表笔流入，从黑表笔流出，检查无误后再闭合开关；（注意：多用电表直流电流挡是毫安挡，不能测量比较大的电流）
二、使用多用电表
【正确答案】D
5.多用电表测量一个阻值约为20Ω的电阻，测量步骤如下;（1）调节指针定位螺丝，使多用电表指针指着 。（2）将选择开关旋转到"Ω"挡的位置______位置。（3）将红、黑表笔分别插入"＋""-"插孔，并将两表笔短接，调节欧姆调零旋钮使电表指针对准 。（4）将红、黑表笔分别与待测电阻两端接触，若多用电表读数如图所示，该电阻的阻值为____Ω。（5）测量完毕，将选择开关旋转到OFF位置。
二、使用多用电表
+
（5）测量电阻时，若指针偏角过小，表明电阻较大，应换倍率较大的挡进行测量；若指针偏角过大，表明电阻较小，应换倍率较小的挡进行测量；
“大角换小挡，小角换大挡”

4x3 16x9
宽屏测试图案(16:9)
纵横比测试
(应出现圆形)
认识多用电表 多用电表是一种可用来 测量直流电流、直流电压、交变电
流、交变电压以及电阻的多功能仪表。
使用多用电表
第一步：机械调零
第二步：旋转挡位
如果测电阻，先端接红黑表 笔，进行欧姆调零 测量完毕，开关旋转到OFF挡
使用多用电表——测量小灯泡的ห้องสมุดไป่ตู้压
注意：红表笔接触 点的电势应该比黑 表笔高
使用多用电表——测量小灯泡的电流
课堂练习
在“测定金属的电阻率”的实验中，在连接电 路前，先利用多用电表×10档粗略测量金属丝 的电阻Rx，其示数如图所示，则该电阻丝电阻 值约为( C) A. 150Ω B. 19Ω C. 110Ω D. 11Ω
数字式多用电表
课堂小结
1. 多用电表的结构：
2. 用多用电表测电压：红表笔接触点的电势应该比 黑表笔高 3. 用多用电表测电流：电流应该从红表笔流入电流 表 4. 用多用电表测电阻：每次换档位，在测量前进行 欧姆调零
注意：电流应该从 红表笔流入电流表
使用多用电表——测量电阻
旋转合适 挡位使指 针在中间
区域
结果乘以 所选挡位
倍率
使用 •机械调零 •选择档位 •红黑表笔短接进行 欧姆调零 •测量 •关闭：置于OFF档
课堂练习
在使用多用电表测电阻时，一同学选用“×10Ω”挡， 调整欧姆零点后测量一电阻的阻值，发现指针向右偏 转幅度太小，为了把电阻的阻值测得更准确些，下列 判断和做法正确的是( D ) A. 换用“×1Ω”挡，直接测量 B. 换用“×100Ω”挡，直接测量 C. 换用“×1Ω”挡，重新调整欧姆零点后测量 D. 换用“×100Ω”挡，重新调整欧姆零点后测量

21
【方法与知识感悟】用多用电表探测黑箱内的电学 元件，不妨按照下列顺序来判断： 先用电压挡测量黑箱各接线柱之间有无电压，从而 判断出黑箱中有没有电池，并找出电池来． 再用多用电表的欧姆挡正反测量各接线柱之间的电 阻．如果有电阻且正接、反接其阻值不变，则所测 二柱间为电阻，如果有电阻且正接反接阻值差别很 大，便可判断出此二柱间接的应该是二极管．
A．把选择开关置于“×1”欧姆挡；
B．把表笔插入插孔中，先把两表笔相接触，旋转调 零旋钮，使指针指在电阻刻度的零位置上；
C．把两表笔分别与某一待测电阻的两端相连，发现 这时指针偏转角度较小；
D．换用“×100”挡，发现这时指针偏转适中，随即 记下电阻值；
E．把表笔从插孔中拔出后，就把多用电表放回桌上
乘以倍率．为了减小读数误差，指针应指表盘13到23的
部分，即中央刻度附近．
2．多用电表使用的“八大注意”
(1)使用前要机械调零．
(2)两表笔在使用时，电流总是“红入”、“黑
出”．
(3)选择开关的功能区域，要分清是测电压、电流、
电阻，还要分清是交流还是直流．
(4)电压、电流挡为量程范围，电阻挡为倍率．
11
(5)刻度线有三条：上为电阻专用，中间为电流、电 压、交流、直流共用，下为交流2.5 V专用．
(6)测电阻时
①待测电阻与电路、电源一定要断开．
②两手一定不要同时接触两笔金属杆．
③指针指中值附近较准，否则换挡．
④每换一挡必须重新欧姆调零．
⑤读出示数要乘以倍率．
(7)测电学黑箱时，一定要先用大量程电压挡判其内 部有无电源，无电源方可用欧姆挡．
④将两表笔分别与待测电阻相接，发现指针偏转角度过
小．为了得到比较准确的测量结果，请从下列选项中挑 出合理的步骤，并按______的顺序进行操作，再完成测 量．

[例3] 把一只电阻和一只半导体二极管串联装在盒子 里，盒子外面只露出三个接线柱A、B、C，如图2－7－9 所示。今用多用电表的欧拇挡进行测量，测量的阻值如下 表所示，试在虚线框内画出盒内元件的符号和电路。
图2－7－9
红表笔 A
C
黑表笔 C
A
阻值同AC 阻值 有阻值
测量值
C B
很大
BA
B
CB
A
接近AC 很小 很大
六、注意事项 (1)使用多用电表“十三忌” ①忌不调零就使用多用电表。 ②忌搞错连接方式，测电压需并联，测电流需串联。 ③忌搞反直流电流方向，直流电要从正极测试笔流入， 从负极测试笔流出。 ④忌用手接触测试笔的金属杆，特别是在测电阻时， 更应注意不要用手接触测试笔的金属杆。
⑤忌用直流电挡位测交流电。 ⑥忌用多用电表测频率不是50 Hz的交流电。普通 多用电表的交流电挡位是按照50 Hz设计的，不能准确 测量其他频率的交流电。 ⑦忌不进行欧姆表调零，就用多用电表测电阻值。 ⑧忌只看读数不乘倍率。 ⑨改换欧姆挡量程后，忌不重新调零。 ⑩忌把电池装反。
是均匀的。读直流电压、电流时看表盘中央的那条刻度
均匀的刻度线。对于直流100 mA，每一小格表示2 mA，
所以读数是23.0 mA；对于2.5 V的电压挡，每小格表示
0.05 V，所以读数为0.57 V；电阻的测量读最上面的一
条刻度线，所以读数为320 Ω。
[答案] 23.0 0.57 320
[例2] (2011·安徽高考)(1)某同学使用多用电表粗略 测量一定值电阻的阻值，先把选择开关旋到“×1 k”挡位， 测量时指针偏转如图2－7－6所示。请你简述接下来的测 量操作过程：
(2)外形构造： 图2－7－3

。Ω
2、用多用电表测电阻时，若选择“×100”
的欧姆档测量发现（BC）
A.指针指在电阻刻度较靠近0Ω的某刻度线
上，则应换用“×1k”的欧姆档测量
B.指针指在电阻刻度较靠近0Ω的某刻度线
上，则应换“×10”或“×1”欧姆档测量
C.指针指在电阻刻度较靠近∝的某刻度线
上，则应换用“×1k”的欧姆档测量
K置“OFF”或
交流高压档
迁移应用：查找电路故障,
黑盒子问题
1.电压法
2.电流法
3.电阻法
➢
六
、
探
测
黑
箱
原
件
电学元件黑箱：
1、电学元件黑箱A
2、电学元件黑箱B
B
C
D
回答：
A
如图所示，用多用表测
量A、B、C任意两点，
结果如何？
➢
六 探测黑箱原件：
、
用电压档测量待测电路两端电压
探
否
测
U=0？
内含电源
电表的欧姆挡，用正确的操作方法依次进行了6次测量，
将每次红、黑表笔的位置和测得的阻值都填入了下表。
红表笔接
黑表笔接
测得阻值
(Ω)
A
A
B
B
C
C
A
B
100
C
10k
A
C
100
10.1
k
A
B
B
C
90
190
由表中的数据可以判定：⑴电阻接在_______两点间，阻
AB
值为________Ω。⑵二极管接在_______两点间，其中正
解析：
用电压挡测无示数说明无电源;

[答案] AD
2．实验课上，老师在实验桌上摆放了晶体二极管、电阻、电 容器各一只，性能均正常，要求某实验小组用多用电表对以上三元件加 以区分．该小组的做法是：将多用电表的选择开关拨到“R×100”挡， 分别测它们的正负电阻加以区别：测甲元件时，R正＝R反＝0.5 kΩ；测 乙元件时，R正＝0.5 kΩ，R反＝100 kΩ；测丙元件时，开始指针偏转到 0.5 kΩ，接着读数逐渐增大，最后停在100 kΩ上，测甲、乙、丙三个元 件分别是( )
A ABC
C
B
B CCB
A
A
100 150 50 2 k 2.1 k 100
[尝试解答] 此题考查用多用电表判定黑箱内的电路结构，考 查学生对二极管特性的掌握情况，考查推理能力．定值电阻阻值与电流 方向无关．二极管有单向导电性，其电阻与电流方向有关，其正向电阻 较小，反向电阻很大．电流方向总是从红表笔流入多用电表，因此一定 是从黑表笔流入被测电路的．
三、实验器材 多用电表一只，干电池一节，电阻箱一个，定值电阻三个，黑 箱一个，导线若干．
(对应学生用书P141) 要点一 实验步骤 1.观察多用电表的外形，认识选择开关的测量项目及量程． 2．检查多用电表的指针是否停在表盘刻度左端的零位置. 若不 指零，则可用小螺丝刀进行机械调零．
3．将红、黑表笔分别插入“＋”“－”插孔． 4．如图(1)所示连好电路，将多用电表选择开关置于直流电压 挡，测小电珠两端的电压． 5．如图(2)所示连好电路，将选择开关置于直流电流挡，测量 通过小电珠的电流．
要点二 数据处理 1.测电阻时，电阻值等于指针的示数与倍率的乘积． 2．若指针指在两个相邻刻度的中央，如果测电流或电压时，估读 数是最小分度的12；若测电阻时，估读数要小于最小分度的12.
