练习使用多用电表课件.ppt

③测量电阻
机械调零
欧姆档
选择倍率
换
换
小
欧姆调零
大
倍
倍
率 偏角大 表头指针 偏角小 率
中 间 附 近
读数
R=读数×倍率
注意事项
●使用前： 机械调零 ●使用中
✓测量时必须将待测电阻与电源和其他元件断开； ✓合理选择倍率挡,使指针尽可能指在中值附近； ✓选择或更换倍率挡，都必须进行欧姆调零； ✓两手一定不要同时接触两表笔金属杆。
正极 P
负极 N
−E r
G
+A
R B
Rx
(3)测量二极管的正向电阻 ①机械调零 ②选择合适倍率 ③欧姆调零
④测量读数:将黑表笔接触二极管正极, 红表笔接 触二极管负极,将指针示数乘以倍率得测量值。 ⑤用后旋离:将选择开关调至 off 档。
(4)测量二极管的反向电阻 ①机械调零 ②选择合适倍率 ③欧姆调零 ④测量读数:将黑表笔接触二极管负极, 红表笔接 触二极管正极,将指针示数乘以倍率得测量值。 ⑤用后旋离:将选择开关调至 off 档。 不管测量二极管的正向电阻还是反向电阻，电流都从黑表笔经二极管 流向红表笔。再根据二极管单向导电性可以判断出二极管的正、负极。
在电阻刻度的零位上； ⑶把两表笔分别与某一待测电阻的两端相接，发现这时指针偏转角度较小； ⑷换用“×10”的欧姆挡，随即记下数值； ⑸把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕。 该同学在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表
笔的金属杆，那么该同学在实验中有哪些操作是错误的？
课堂小结
1.认识多用电表
2.使用多用电表
红 高 黑 S E低
红 进 黑 S E出

(2)用此多用电表进行测量,当选用量程为50 mA的电流挡测量电流时,表针
指于图示位置,则所测电流为
mA;当选用量程为250 mA的电流
挡测量电流时,表针指于图示位置,则所测电流为
mA。
(3)当选用量程为10 V的电压挡测量电压时,表针也指于图示位k (2)25.0(24.9~25.1均正确) 125 (3)5.0 解析 (1)欧姆表读数:对应最上一行刻度值为15,倍率为“×100”,读数为 1.5×103 Ω;测2.0×104 Ω的电阻时应选“×1k”的欧姆挡。 (2)选50 mA电流挡,则每一小格表示1 mA,测量的精确度为1 mA,应估读到 0.1 mA,指针对应的读数为25.0 mA;选择量程为250 mA的电流挡,则每一小 格表示5 mA,测量的精确度为5 mA,应估读到1 mA,指针对应的读数为 125 mA。 (3)选择10 V电压挡,则每一小格表示0.2 V,测量的精确度为0.2 V,应估读到 0.1 V,指针对应的读数为5.0 V。
课堂篇 探究学习
探究一 多用电表的读数 【典例示范】 例1如图所示为多用电表的刻度盘。若选用倍率为“×100”的电阻挡测电 阻时,表针指示如图所示,则:
(1)所测电阻的阻值为
Ω;如果要用此多用电表测量一个阻
值约为2.0×104 Ω的电阻,为了使测量结果比较精确,应选用的欧姆挡是
(选填“×10”“×100”或“×1k”)。
的顺序进
行操作,再完成读数测量。
A.将K旋转到电阻挡“×1 k”的位置
B.将K旋转到电阻挡“×10”的位置
C.将两表笔的金属部分分别与被测电阻的两根引线相接
D.将两表笔短接,旋动T部件,对电表进行校准
答案 (1)S (3)T 0刻线 (4)ADC 解析 (1)使指针对准电流的“0”刻线,应旋动机械调零部件S;(3)使指针对准 电阻的“0”刻线,应旋动欧姆调零部件T;(4)测电阻时若指针偏转角度过小, 则待测电阻的阻值很大,根据欧姆表测电阻时指针尽可能接近“中值”的原 则知,应先换用较大倍率的挡位,因此步骤A合理;然后,每换一个挡位应重 新调零,则选步骤D;最后,测电阻时两表笔的金属部分分别与被测电阻的两 引线相接,应选步骤C。

当Rx
R内，
I

Ig 2
当Rx

2R内，I

Ig 3
当Rx

3R内，I

Ig 4
当Rx

4R内， I

Ig 5
当Rx ， I 0
R中

0
......... (1)零刻度在右边，左边为无限大 （与电流表、电压表相反）
(2)刻度不均匀,左边密、右边稀。
ppt课件
5
思考:电压表电流表和欧姆表都有一个表头能不能让它们共用 一个表头制成一个多用电表呢?
复位
指针式多用电表
ppt课件
24

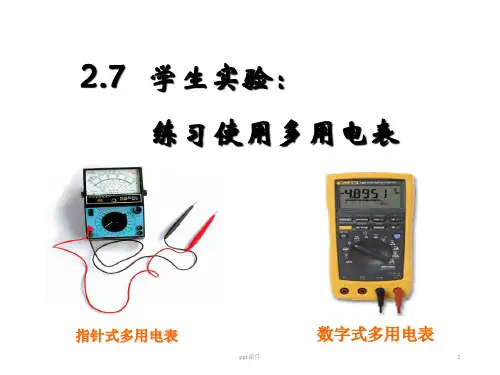

2.7 学生实验： 练习使用多用电表
指针式多用电表
数字式多用电表
ppt课件
1
回顾：电表的改装
ppt课件
2
讨论：如何将电流表改装成直接测量电阻的仪表？
ppt课件
3
一、欧姆表——多用电表电阻档 1、测电阻的原理:闭合电路欧姆定律
(把电阻的测量转换为电流测量)
改变Rx ,电流Ix 随之改变,Rx与Ix 一一对应. 表头 刻度Ix Rx
+G _
E E
A+
A
34 5
2
6
1
S
_
B
特点：电流均从红表笔流入 多用电表！
欧姆表的内部电源正极与
黑ppt课件表笔相连！
7
二、多用电表的表盘
右端标有“0”， 电阻刻度线 直流电流、电压刻 度线
交流电压
机械调零钮
选择开关
欧姆调零旋钮
ppt课件
表笔插孔
8
三、多用电表—测电阻
①机械调零：用小螺丝刀调节表盘 下方的机械调零螺丝，使表针指在 刻度左边“0”的位置 ②选挡:测电阻时选择合适的倍率.

4x3 16x9
宽屏测试图案(16:9)
纵横比测试
(应出现圆形)
认识多用电表 多用电表是一种可用来 测量直流电流、直流电压、交变电
流、交变电压以及电阻的多功能仪表。
使用多用电表
第一步：机械调零
第二步：旋转挡位
如果测电阻，先端接红黑表 笔，进行欧姆调零 测量完毕，开关旋转到OFF挡
使用多用电表——测量小灯泡的ห้องสมุดไป่ตู้压
注意：红表笔接触 点的电势应该比黑 表笔高
使用多用电表——测量小灯泡的电流
课堂练习
在“测定金属的电阻率”的实验中，在连接电 路前，先利用多用电表×10档粗略测量金属丝 的电阻Rx，其示数如图所示，则该电阻丝电阻 值约为( C) A. 150Ω B. 19Ω C. 110Ω D. 11Ω
数字式多用电表
课堂小结
1. 多用电表的结构：
2. 用多用电表测电压：红表笔接触点的电势应该比 黑表笔高 3. 用多用电表测电流：电流应该从红表笔流入电流 表 4. 用多用电表测电阻：每次换档位，在测量前进行 欧姆调零
注意：电流应该从 红表笔流入电流表
使用多用电表——测量电阻
旋转合适 挡位使指 针在中间
区域
结果乘以 所选挡位
倍率
使用 •机械调零 •选择档位 •红黑表笔短接进行 欧姆调零 •测量 •关闭：置于OFF档
课堂练习
在使用多用电表测电阻时，一同学选用“×10Ω”挡， 调整欧姆零点后测量一电阻的阻值，发现指针向右偏 转幅度太小，为了把电阻的阻值测得更准确些，下列 判断和做法正确的是( D ) A. 换用“×1Ω”挡，直接测量 B. 换用“×100Ω”挡，直接测量 C. 换用“×1Ω”挡，重新调整欧姆零点后测量 D. 换用“×100Ω”挡，重新调整欧姆零点后测量

实验二：用多用电表测量小灯泡两端的电压 实验器材：多用电表、小灯泡、滑动变阻器、电源、开关、导 线。 实验电路图：如图所示。
环节二：使用多用电表
实验步骤： (1)按电路图连接电路。注意使电流从多用电表的红表笔一端流 入电表，且开关处于断开状态。 (2)多用电表的测前准备： ①首先调节指针定位螺丝，使指针指在电压刻度线左侧的零刻 度线处。 ②根据小灯泡的电流、电压参数，将选择开关旋转到合适的电 压挡位，要注意避免由于测量范围小而超过量程。
环节一：认识多用电表
多用电表上半部分的刻度线分别对应下半部分的哪个挡位呢？ 红色刻度线是电阻刻度线，对 应下半部分的欧姆挡。中间均匀分 布的刻度线为直流电流、直流电压 的刻度线，对应下面的电流挡和直 流电压挡。最下面的刻度线是交流 电压2.5 V的刻度线，对应下面交流挡的2.5 V位置。 如果测量高于2.5 V的交流电压，读数时仍用中间的刻度线。交流电 压2.5 V的刻度线不均匀，左密右疏，这与表的内部结构有关。
多用电表除了可以测量电流和电压外，还可以测量电阻。当用 多用电表测量电阻时，我们需要先了解多用电表欧姆挡的内部结构。 多用电表的欧姆挡内部有一个电源，这就要求测量电阻时外电路不 能再有电源，而只需将多用电表直接接在待测电阻两端进行测量即 可。用欧姆挡测电阻时，电流仍是从红表笔流入，从黑表笔流出。
电阻挡的刻度线不均匀，且零刻度线在右侧。这与电流挡的刻 度线相反，即当电阻越大时，电流值越小。
环节二：使用多用电表
多用电表可以测量直流电流、电压和电阻。如果用多用电表测量电流， 该如何将多用电表接入电路呢？
用多用电表测量电流时，多用电表相当于电流表，因此，需要将多用 电表串联接入电路。
多用电表的红表笔和黑表笔该如何接入电路呢？哪个接正极，哪个接 负极呢？

C. 保护电阻R短路
D. 保护电阻R断路
解析：将多用电表两表笔分别接在a、c上，多用电表的指
针不偏转，说明a、c间有断路。将多用电表两表笔分别接在b、
c上，多用电表的示数不为零，所以电路的故障是灯泡断路。
目录
高中总复习·物理
（4）根据以上实验得出的数据，同学们还计算出多用电表内部电源
的电动势E'＝
e
（选填“c”或
“e”）点。
解析：根据电流必须从电流表的正接线柱流入，电流从欧
姆表的红表笔流入，黑表笔流出，电路中电流表在e端为负极，
即电流经过电流表的方向为d→e，则操作步骤④中，多用电表
黑表笔应接c点，红表笔应接e点。
目录
高中总复习·物理
（3）电路的故障可能是
B 。
⁠
A. 灯泡短路
B. 灯泡断路
【典例4】
某实验小组在练习使用多用电表时，他们正确连接好电
路如下图甲所示。闭合开关S后，发现无论如何调节电阻箱R0，灯泡都
不亮，电流表无示数，他们判断电路可能出现故障。经小组讨论后，
他们尝试用多用电表的欧姆挡来检测电路。已知保护电阻R＝15 Ω，
电流表量程为0～50 mA。操作步骤如下：
目录
高中总复习·物理
③怎样处理数据？
根据多用电表的挡位和示数特点判断连接的元件种类及连接
情况。
目录
高中总复习·物理
解析：使用欧姆挡进行测量时，注意黑表
笔是和内部电源的正极相连的，观察题图1中的
甲、乙可知，在测量b、c之间的电阻时，对两个
接线柱进行正反测量，其阻值相同，说明b、c之
间接有一个定值电阻；观察题图1中的丙、丁可知，在测量a、c之间

整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极.
例3 某同学利用多用电表测量二极管的反向电阻(二极管具有单向导电 性，电流正向通过时几乎没有电阻，电流反向时，电阻很大).完成下列 测量步骤： (1)检查多用电表的机械零点. (2)将红、黑表笔分别插入“＋”、“－”插孔，二极管的两个极分别记 作a和b，将红表笔接a端时，表针几乎不偏转，接b端时偏转角度很大， 则为了测量该二极管的反向电阻，应将红表笔接二极管的__a___(选填“a” 或“b”)端.
1.认识二极管：如图4所示，它由半导体材料制成，左端为正极，右端为
负极.
特点：电流从正极流入时电阻很小，而从正极流出时
电阻很大.
2.多用电表测二极管的正反向电阻
图4
(1)测二极管正向电阻：将多用电表的选择开关选至低倍率的欧姆挡，调
整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极.
(2)测二极管反向电阻：将多用电表的选择开关选至高倍率的欧姆挡，调
图8
b
电阻×100
___3_2_0___ Ω
123
解析 直流电流10 mA挡，读第二行刻度“0～10”一排，最小分度值为 0.2 mA，估读到0.1 mA就可以了，读数为2.0 mA； 直流电压50 V挡，读第二行刻度“0～50” 一排，最小分度值为1 V，估读到0.1 V就 可以了，读数为10.0 V； 电阻×100挡，读第一行刻度，测量值等于 表盘上读数“3.2”乘以倍率100，读数为 320 Ω.
例2 如图3所示为多用电表的刻度盘.若选用倍率为“×100”的电阻挡
测电阻时，表针指示如图所示，则：
(1)所测电阻的阻值为_1_._5_×_1_0_3_ Ω；
如果要用此多用电表测量一个阻
